Besiktningsrapport

9.1

Installation genom

E.ON

Datum

16 oktober 2023

Ort

Järfälla, Stockholms län

Skenornas infästning

Jordning av chassi

Råspontsinfästning utfört

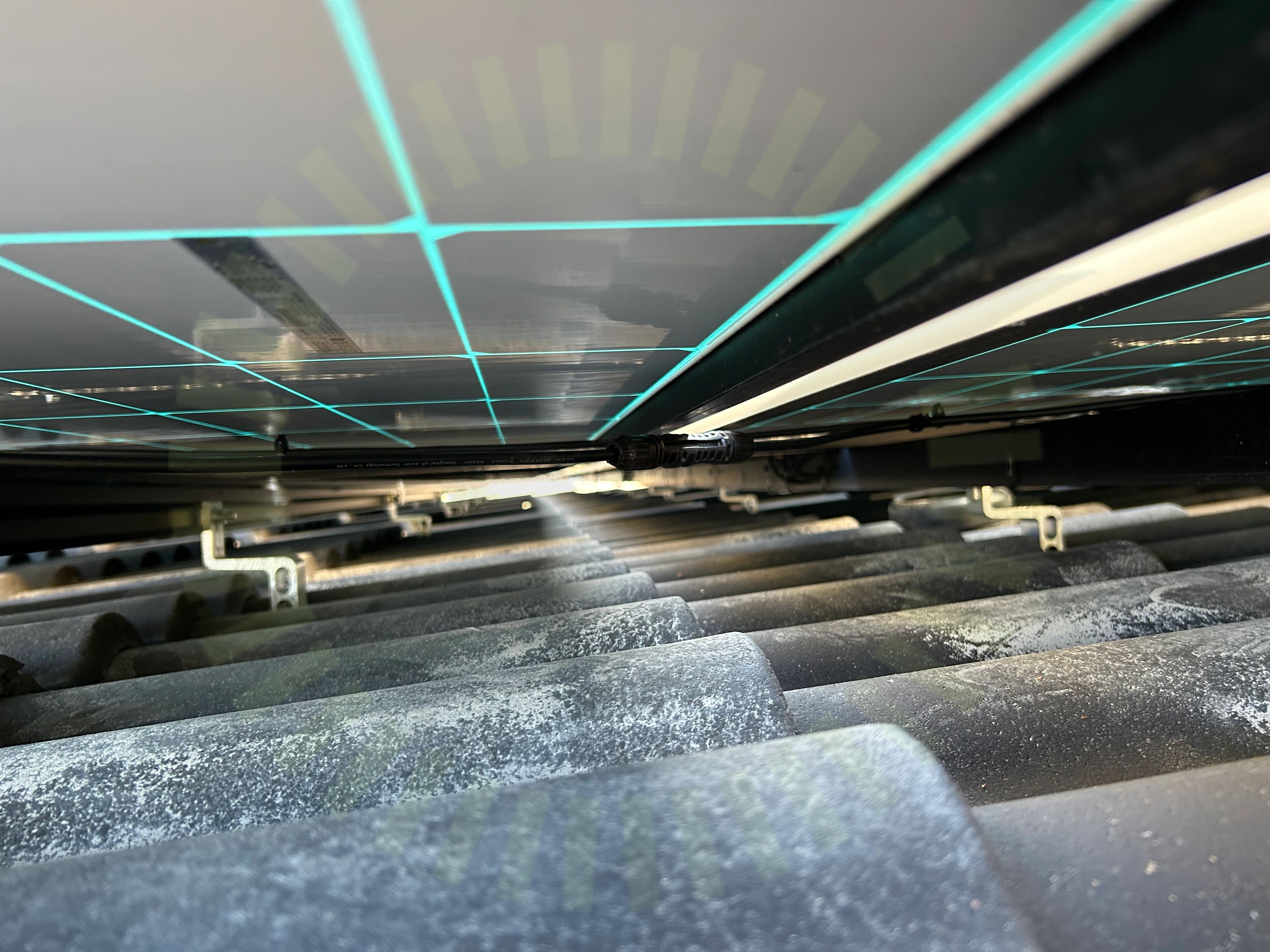

+ 3

93% godkända7% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 (395-420) MR

MontagesystemRenusol: VS+

VäxelriktareGoodWe: GW4-15K-DT/SDT G2 Series

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

GoodWe: GW4-15K-DT/SDT G2 Series

Anmärkningar

2/41

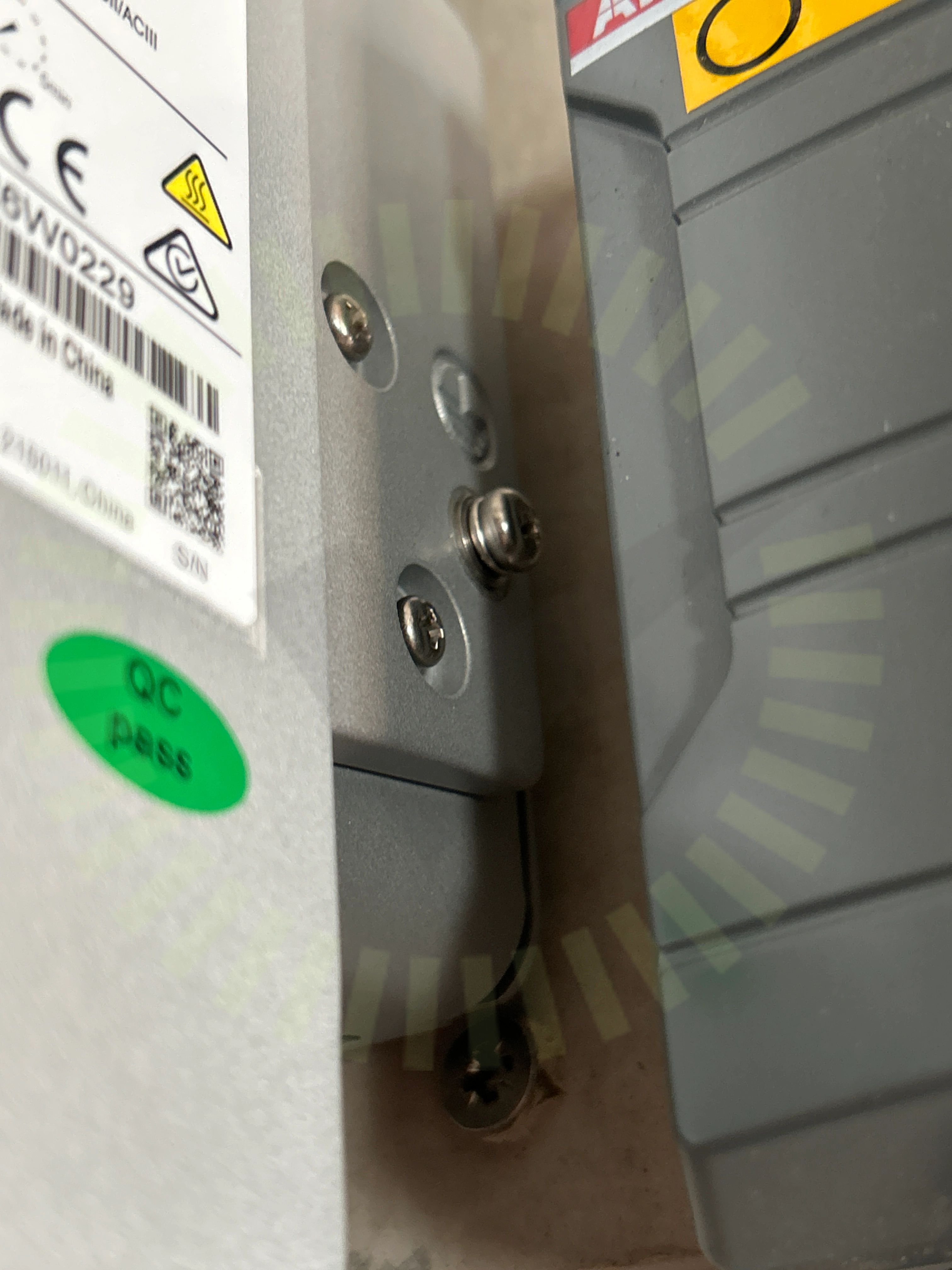

2.1 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 21

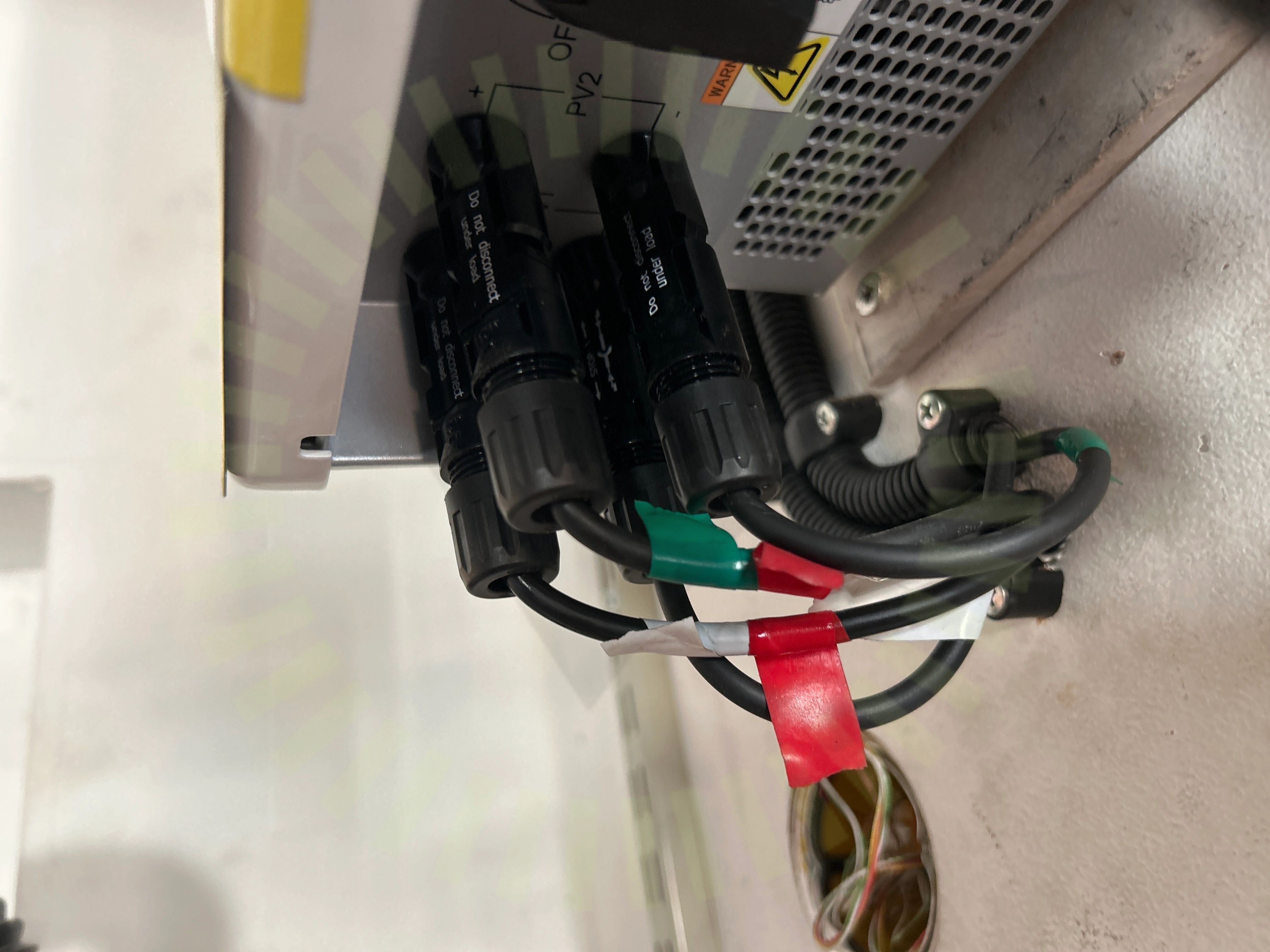

2.2 Stress på kontakter

Inte godkänd

Växelriktarens kontakter utsätts för stress. Kontakter dras mot vägg.

Godkända kontrollpunkter

36/41

AC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInformering av solcellerInfästningKabeldimensioneringLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantSträngdesignSäkringsdimensionTillförlitligt fästTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

3/41

Anslutning av växelriktareDubbel matningGenomföringar

JA Solar: JAM54S31 (395-420) MR

Anmärkningar

3/17

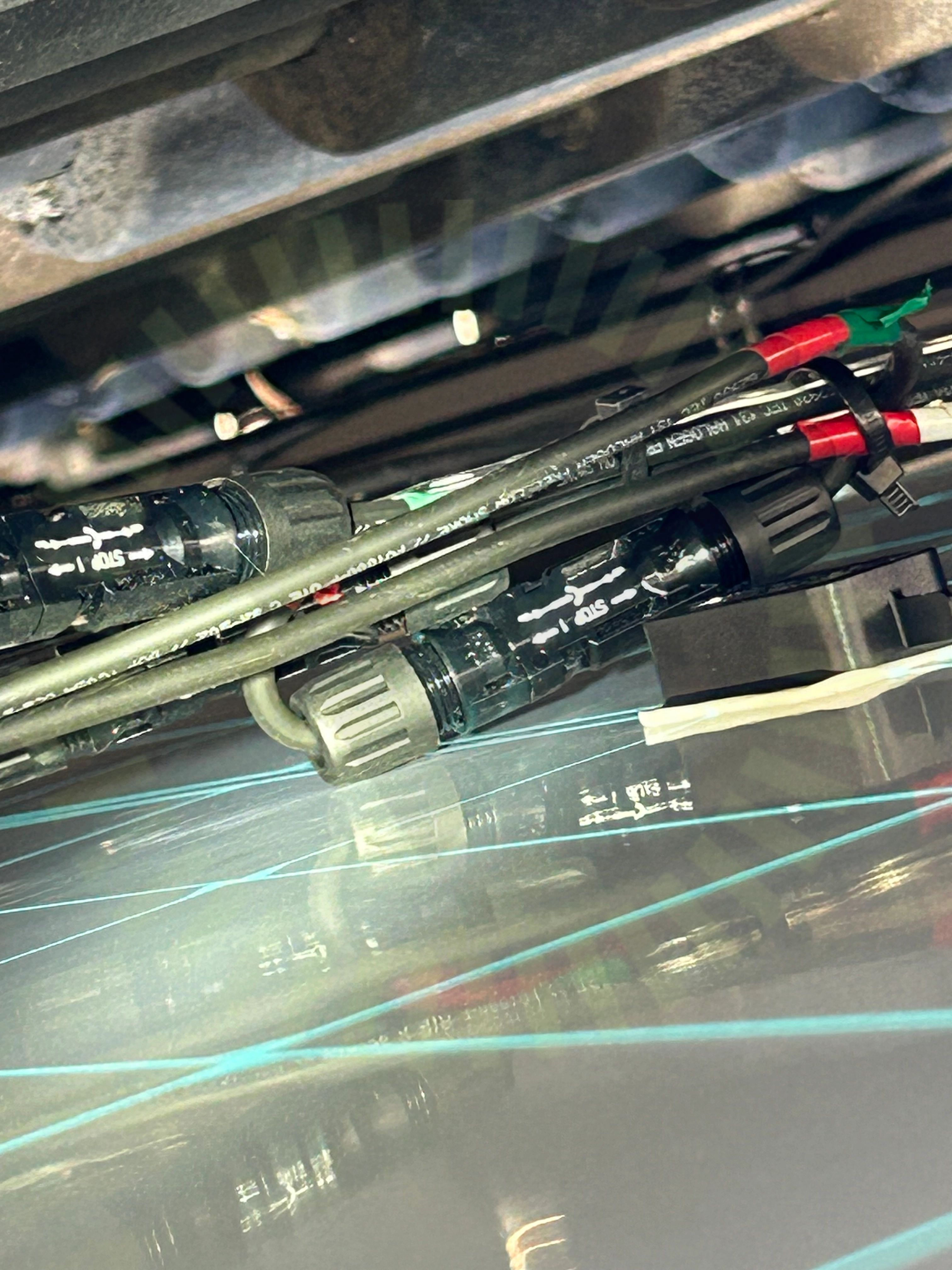

3.1 Panelkablaget generell böjradie

Inte godkänd

Kabelns böjradie är för skarp vid kontaktdon.

SS 436 40 00 (522.8.3)

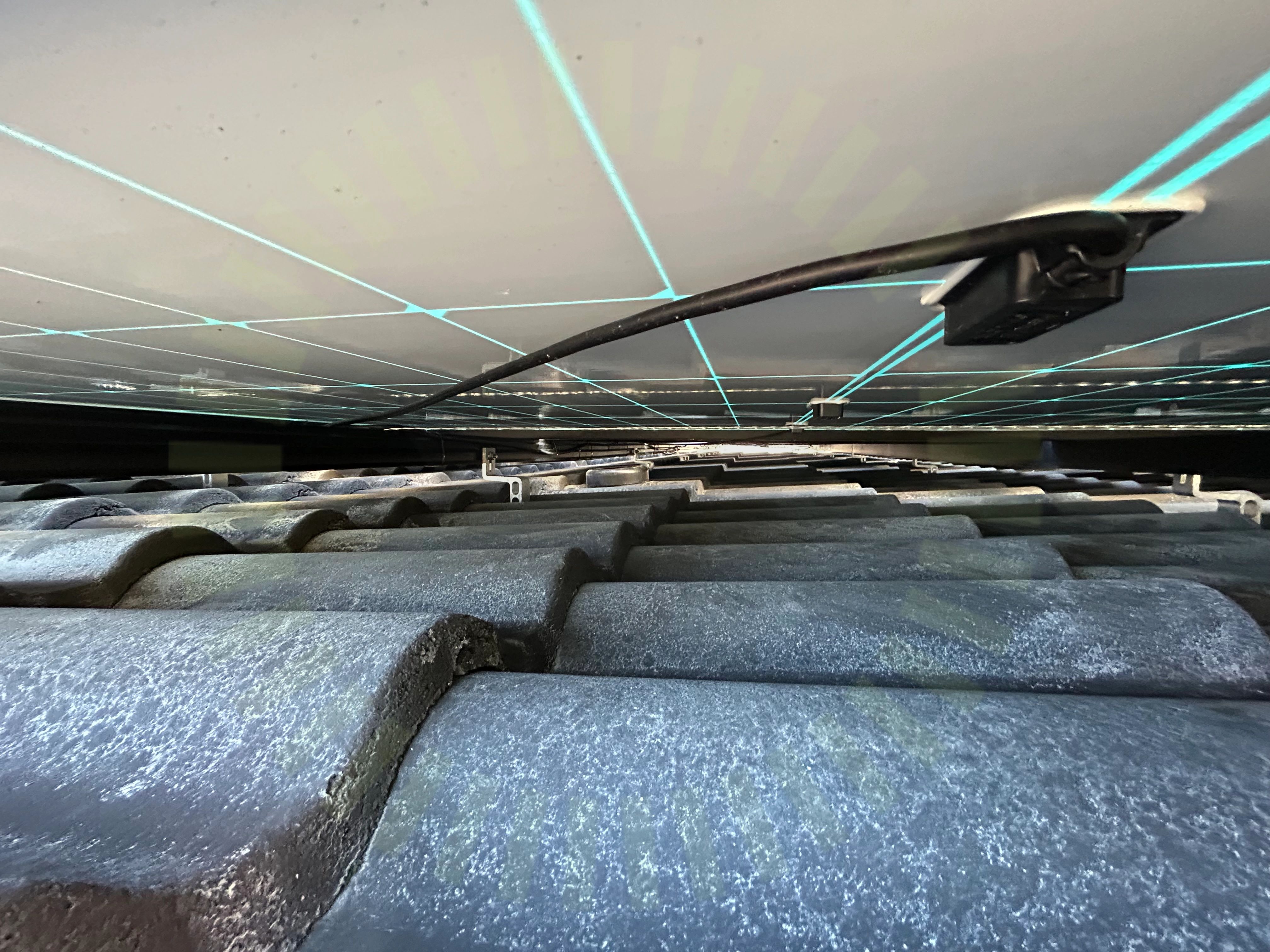

3.2 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie ut från kopplingslådan.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 10

3.3 Stress på kontakter

Inte godkänd

Kontakt ej dragavlastad och utsätts för väderpåverkan.

SS 436 40 00, 712.526

Godkända kontrollpunkter

14/17

Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggning

Renusol: VS+

Anmärkningar

2/22

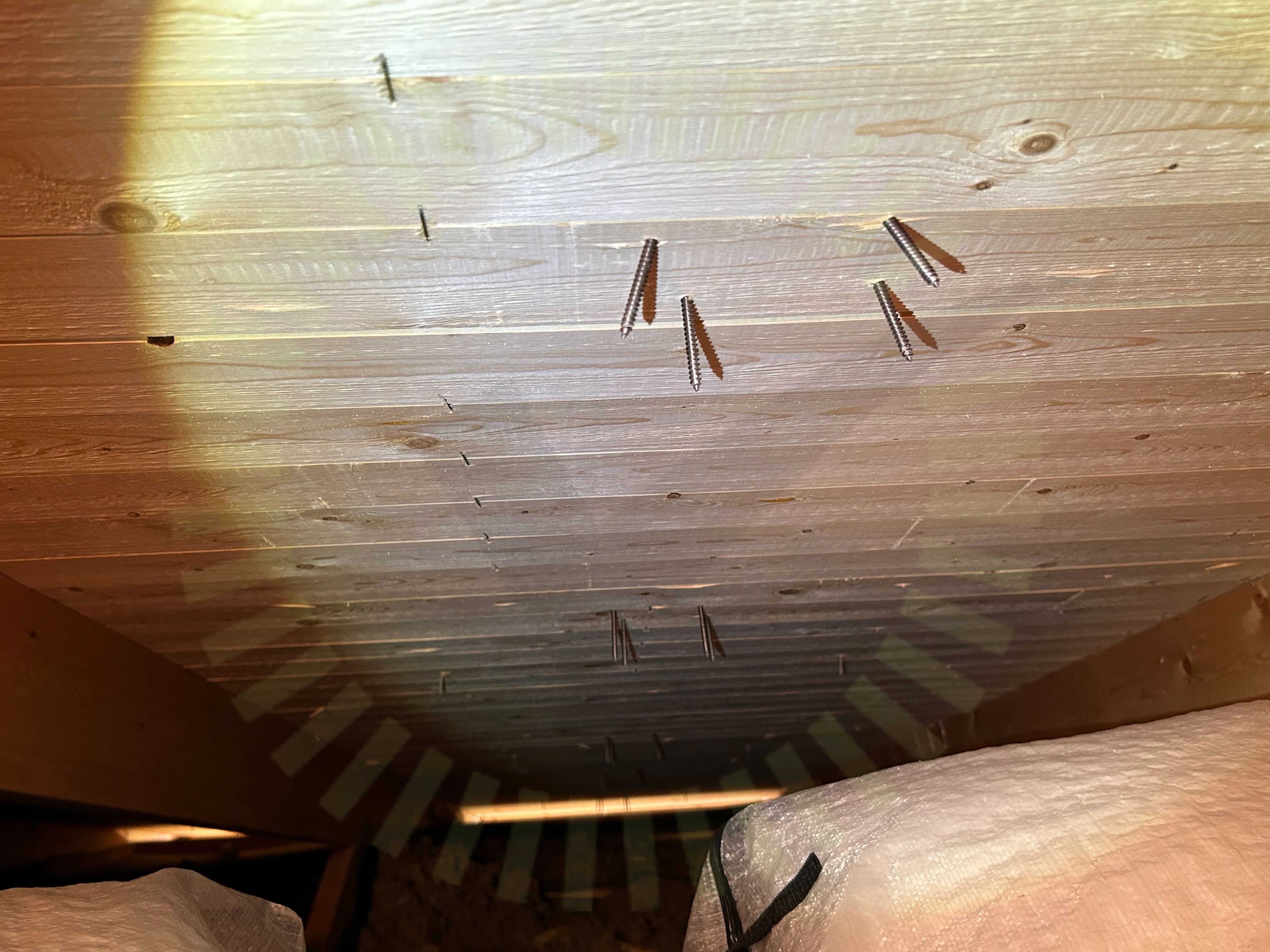

4.1 Råspontsinfästning utfört

Inte godkänd

Infästning är utfört direkt i råspont vilket bryter mot tillverkares garantivillkor. Tillverkaren kräver även att infästningsmaterialet har en klassning på minst c24 vilket råspont saknar.

Renusol, 20230105_EN_VS+_InstallationGuide, Sida 35

4.2 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. T-bulten ligger inte korrekt i skenan.

Renusol, 20230105_EN_VS+_InstallationGuide, Sida 20

Godkända kontrollpunkter

20/22

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenornas höjdjusteringSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakets lutningTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Säkerhetsbrytare AC

Godkända kontrollpunkter

8/8

AnslutningBöjradieEgenskaperFörskruvningarIdentifieringInfästningPlaceringYttre påverkan

Undercentral

Godkända kontrollpunkter

5/6

BöjradieInfästningIP-KlassningPlaceringSkydd mot beröring

Ej tillgängligt vid besiktning

1/6

Femledarsystem
