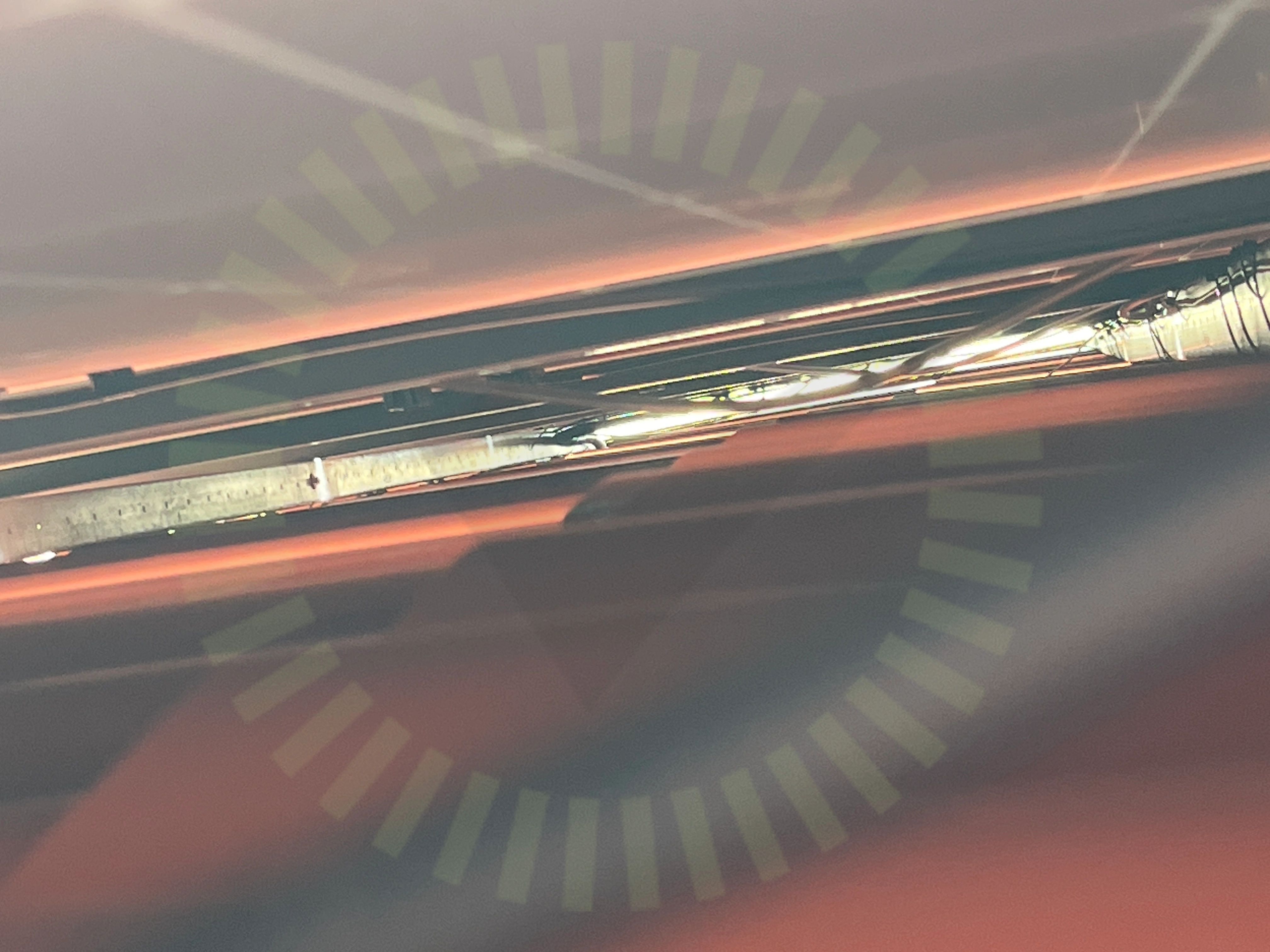

3.1 Kontaktdon
Inte godkändBuntband får inte placeras över kontaktdonens hölje.
Besiktningsrapport
8.2
Installation genom
1KOMMA5°
Datum
29 april 2024
Ort
Henån, Västra Götalands län
85% godkända15% ej godkända
Om installationen
Paneler1Komma5° - Fullblack
MontagesystemWeland Stål: Plåttak Långskena
VäxelriktareSunGrow: SH5-10RT
TillbehörUndercentral
TillbehörCHINT: DTSU666
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Smartmätare
Godkända kontrollpunkter
3/3Matning till smartmätareSignalkabel till växelriktarenSkador signalkablage
Tak 1, 1Komma5° - Fullblack
Anmärkningar
5/17
3.2 Panelkablaget böjradie
Inte godkändPanelernas kablar har en för skarp böjradie.
SS 436 40 00 (522.8.3)
3.3 Skador på panel
Inte godkändNågot medel eller eventuell silikon har hamnat på panelerna.
3.4 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens undersida.
1KOMMA5°: Module Installation manual EN 23.07, Sida 15
3.5 Klämmornas storlek
Inte godkändMontagesystemets fästen är för små och följer inte tillverkarens anvisningar kring fästenas storlek.
1KOMMA5°: Module Installation manual EN 23.07, Sida 17
Godkända kontrollpunkter
11/17Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterPanelramar separeradeKlämmornas placeringKlämmornas överlappningKopplingslåda böjradieSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/17Strängförläggning
Tak 1, Weland Stål: Plåttak Långskena
Anmärkningar
4/17

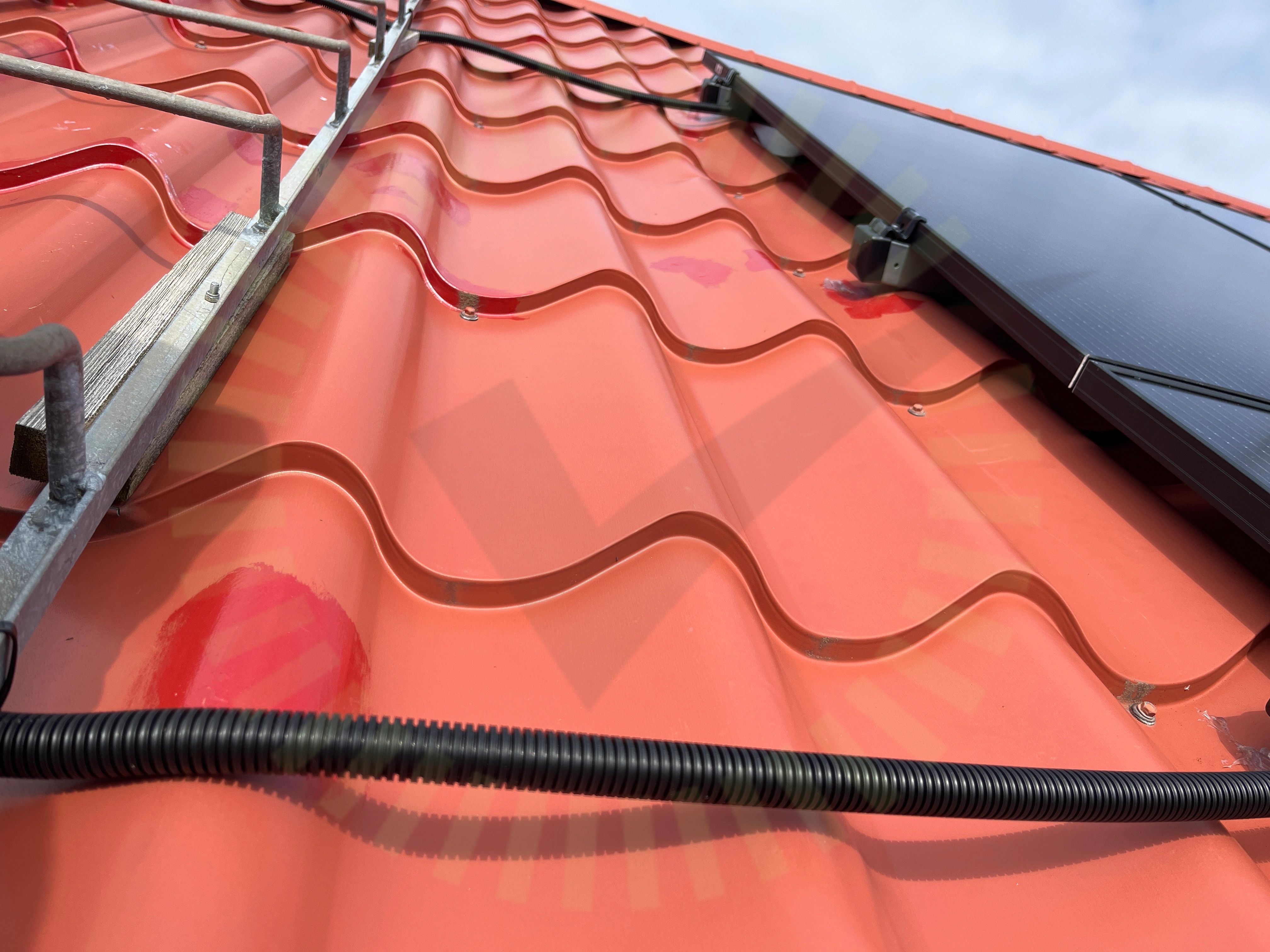

4.1 Kabeldragning mellan takytor
Inte godkändKabeldragning mellan takytor är inte lämpligt fastsäkrad.
SS 436 40 00 (712.522.101)
4.2 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)
4.3 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad.
MA5101 Sid 1 (1) | Version 4 - 221219
4.4 Ändklämmor skena
Inte godkändFör lite skena sticker ut från slutet av panelkanten.
MA5111 Sid 1 (1) | Version 4 - 221117
Godkända kontrollpunkter
13/17DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSnö- och VindlastberäkningTakgenomföringVäderbeständigt material
Undercentral
Anmärkningar
1/6
5.1 Skydd mot beröring
Inte godkändBeröringsskydd är inte uppfyllt. Täcklock saknas.
SS 436 40 00 (412.2.2)
Godkända kontrollpunkter
5/6FemledarsystemInfästningIP-KlassningKabelinföringarPlacering
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
5/37

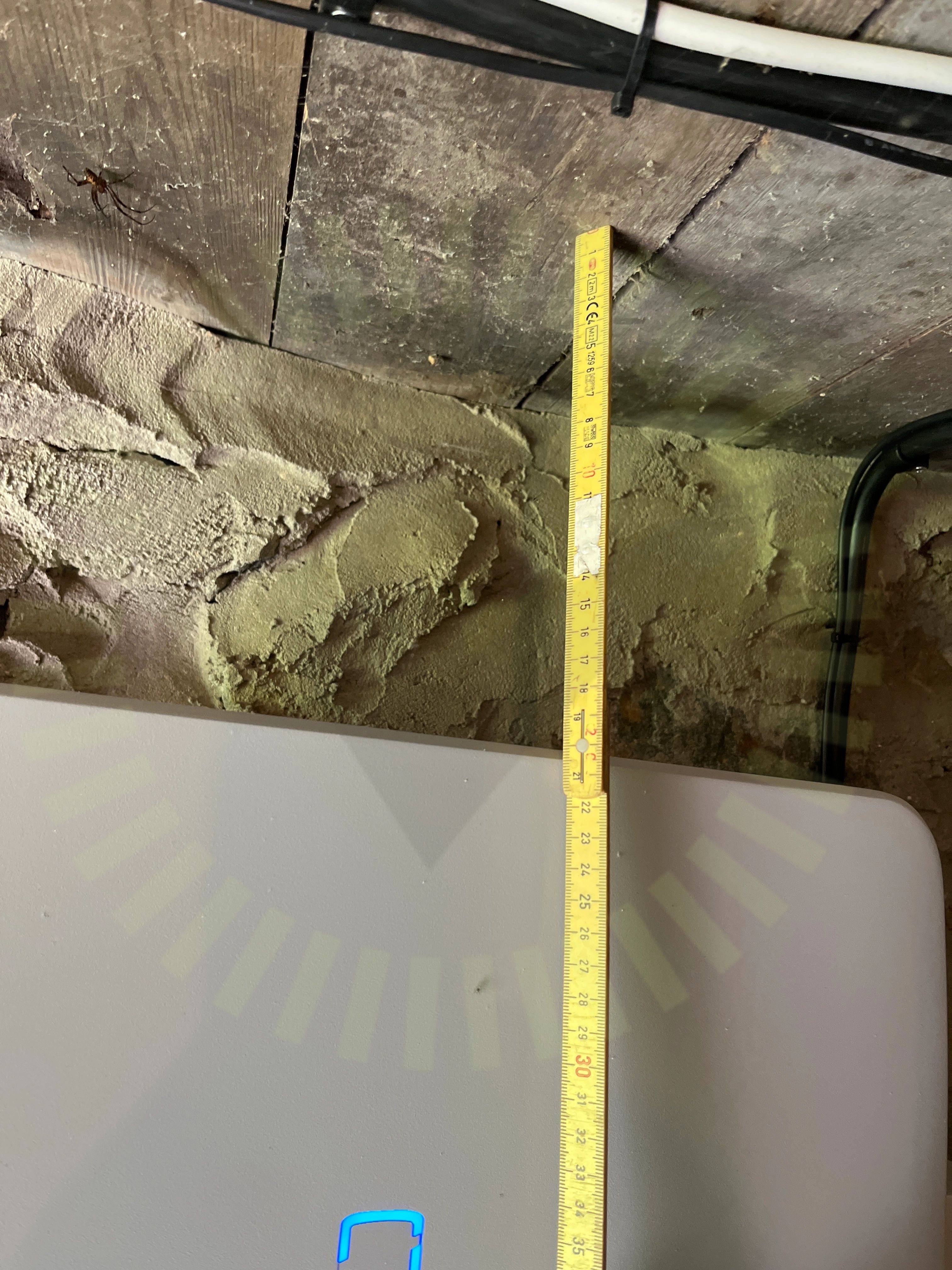

7.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

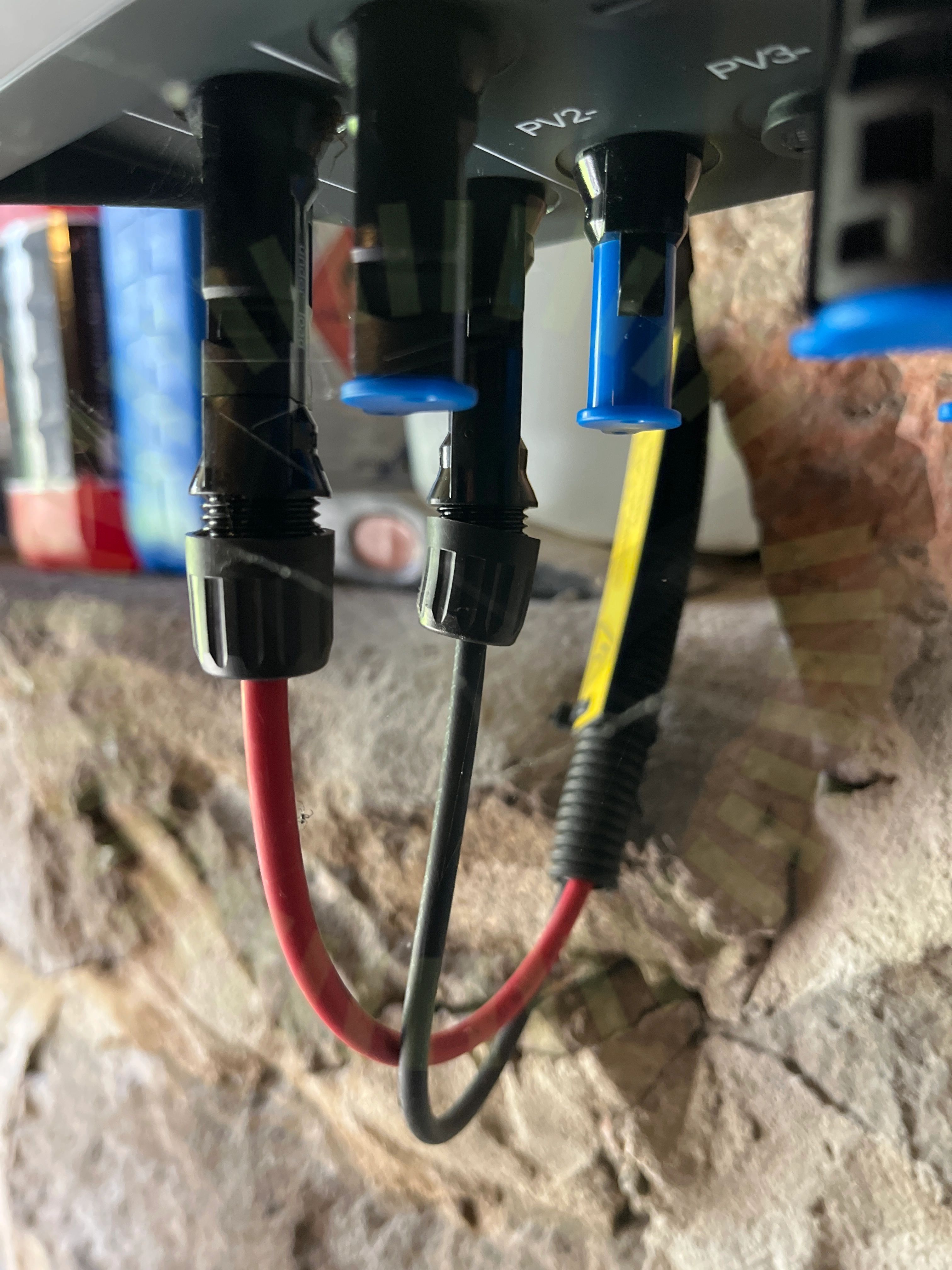

7.2 Förskruvning kontakter
Inte godkändFörskruvningen är dragen snett.
7.3 Identifiering
Inte godkändMärkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.
SS 436 40 00 (514.1)
7.4 Placering
Inte godkändVäxelriktarens placering följer inte tillverkarens anvisningar.
7.5 Jordning av chassi
Inte godkändVäxelriktarens chassi är inte jordat.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 50
Godkända kontrollpunkter
32/37AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningLikspänningskomponenterKabeldimensioneringKablagets böjradieMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
