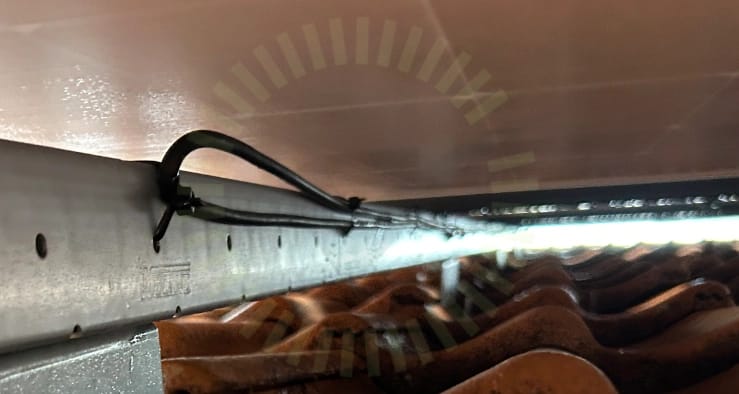

3.1 Panelkablagets böjradie
Inte godkändKablage har en för skarp böjradie.
Installation Manual for LONGi Solar PV Modules, V15, Sida 25
Besiktningsrapport
8.4
Installation genom
Sesol
Datum
24 mars 2023
Ort
Habo, Jönköpings län
88% godkända12% ej godkända
Om installationen
PanelerLongi: LR5-54HPB 390-410M
MontagesystemWeland Stål: Råspont
MontagesystemWeland Stål: Läktfästen
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Godkända kontrollpunkter
14/14AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningInternet KabelKontakterRakt ståendeSkadorSmart Power SensorTemperaturUtrymmeVäderskydd
Tak 1, Longi: LR5-54HPB 390-410M
Anmärkningar
2/17
3.2 Kopplingslåda
Inte godkändPå några ställen på anläggningen är kablar för hårt åtdragna så att ingen dragavlastning erhålls.
Godkända kontrollpunkter
15/17Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontakterMellanrumPunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning
Tak 1, Weland Stål: Läktfästen
Anmärkningar
6/22

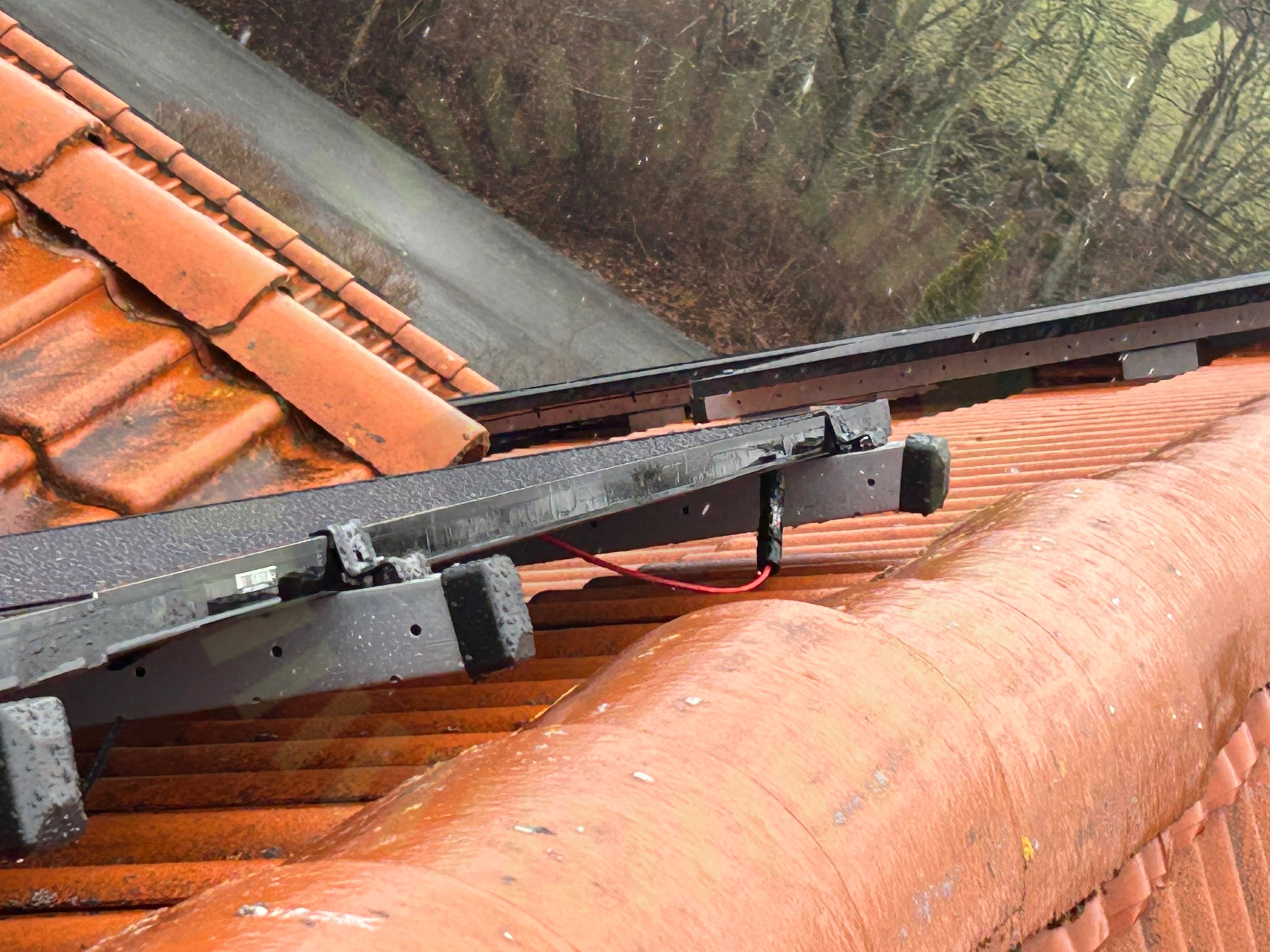

4.1 Kabeluppfästning
Inte godkändKablar är monterade så att det finns risk att kablaget skadas över tid.
SS 436 40 00 (712.521.101 och 522.8.4)
4.2 Skenornas överhäng
Inte godkändÖverhänget från sista infästningskrok är inte korrekt.
Tillverkarens anvisningar
4.3 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad. Skall vara minst 4 skruv på varje skarv
MA5104. Sid 1 (1) | Version 4 - 221101
4.4 Snö- och Vindlastberäkning
Inte godkändLastberäkning inte fullständig.
Tillverkarens montageanvisningar
4.5 Takkrokarnas CC
Inte godkändKomplett lastberäkning saknas.
MA5104. Sid 1 (1) | Version 4 - 221101
4.6 Underliggande takpanna
Inte godkändPå flera ställen är fästena monterade så att den ligger diktan mot pannan utan luftavstånd enligt tillverkarens anvisningar.
MA5104. Sid 1 (1) | Version 4 - 221101
Godkända kontrollpunkter
16/22Främmande materialKlämmor rätt förläggningLäktinfästningMittklämma skruvMittklämmorShimsSkadorSkarp kantSkenornas infästningSkyddTakgenomföringTvådelad TakkrokUnderbyggnadVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
Tak 1, Weland Stål: Råspont
Anmärkningar
2/225.1 Snö- och Vindlastberäkning
Inte godkändLastberäkning inte fullständig.
Tillverkarens montageanvisningar
5.2 Takkrokarnas CC
Inte godkändKomplett lastberäkning saknas.
MA5102 Sid 1 (1) | Version 3 - 221101
Godkända kontrollpunkter
20/22Främmande materialKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorRåspontsinfästningShimsSkadorSkarp kantSkenornas infästningSkenornas överhängSkenskarvarSkyddTakgenomföringTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
Varselmärkning
Anmärkningar
1/46.1 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler.
SS 436 40 00 (134.1.7) / ELSÄK-FS 2022:1 - 3 kap. § 6 / SEK 457, Sida 42-43
Godkända kontrollpunkter
2/4Informering av solcellerVarning för likspänning
Ej tillgängligt vid besiktning
1/4Tillförlitligt fäst
Växelriktare
Anmärkningar
2/31
7.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30
7.2 AC Kablage förläggning
Inte godkändKablage ej skyddad vid marknivå.
Godkända kontrollpunkter
29/31AC anslutning växelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC kablage skadaAC kablage skarp kantAvstånd till havBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInfästningJordfelsbrytareJordning av chassiKontakterLedare FastspändaMärkningPlaceringSäkringsdimensionVentilation
