1.1 Mätprotokoll DC
Inte godkändDokument saknas
ELSÄK-FS 2022:1 (3 kap. 6 §)
Besiktningsrapport
8.2
Installation genom
Telge Energi
Datum
13 mars 2023
Ort
Södertälje, Stockholms län
85% godkända15% ej godkända
Om installationen
PanelerMEPV 144 HALF-CUT
MontagesystemMAFI: Roof Tile Heavy - Råspontsinfästning
VäxelriktareSAJ: R5 3-20K-T2
TillbehörSäkerhetsbrytare AC
TillbehörElmaterial: Kapsling
Installerad av Telge Energi som har ett lågt snittbetyg på 7.6 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet.
ELSÄK-FS 2022:1 (3 kap. § 6)
Godkända kontrollpunkter
1/3Avtal
Kapsling
Godkända kontrollpunkter
9/9BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
Tak 1, MAFI: Roof Tile Heavy - Råspontsinfästning
Anmärkningar
6/23
4.1 Kabeluppfästning
Inte godkändKablar är monterade så att det finns risk att kablaget skadas över tid.
SS 436 40 00 (712.521.101 och 522.8.4)
4.2 Skenornas överhäng
Inte godkändÖverhänget från sista infästningskrok är inte korrekt. Uppmätt 27cm
Mounting Description MAFI Solar, Sida 4/7, 2022

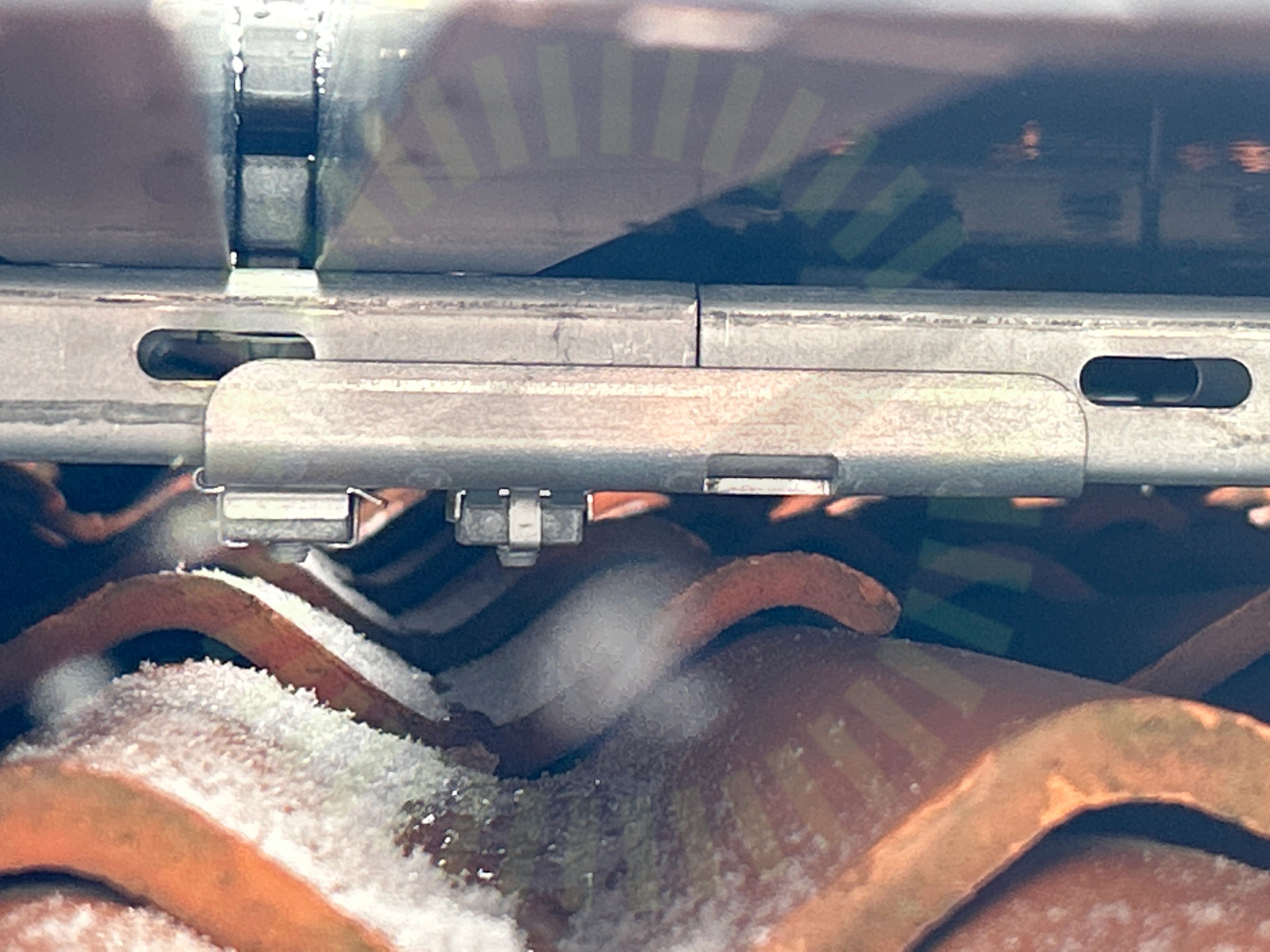

4.3 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad.
Mounting Description MAFI Solar, Sida 5/7, 2022
4.4 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas.
Tillverkarens montageanvisningar
4.5 Säkerhetsavstånd
Inte godkändLastberäkning saknas. Avstånd till takkanter 12-44cm.
4.6 Takkrokarnas CC
Inte godkändLastberäkning saknas.
Snö- och vindlastberäkning
Godkända kontrollpunkter
16/23Använd skruv för klämmaFrämmande materialHeavy BracketsKlämmans placering i skenaMittklämmorPanelramens höjdShimsSkada på klämmorSkadorSkarp kantSkenans utstick för klämmaSkenornas infästningSkyddUnderbyggnadVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/23Takgenomföring
Tak, MEPV 144 HALF-CUT 450/460Wp
Anmärkningar
3/16

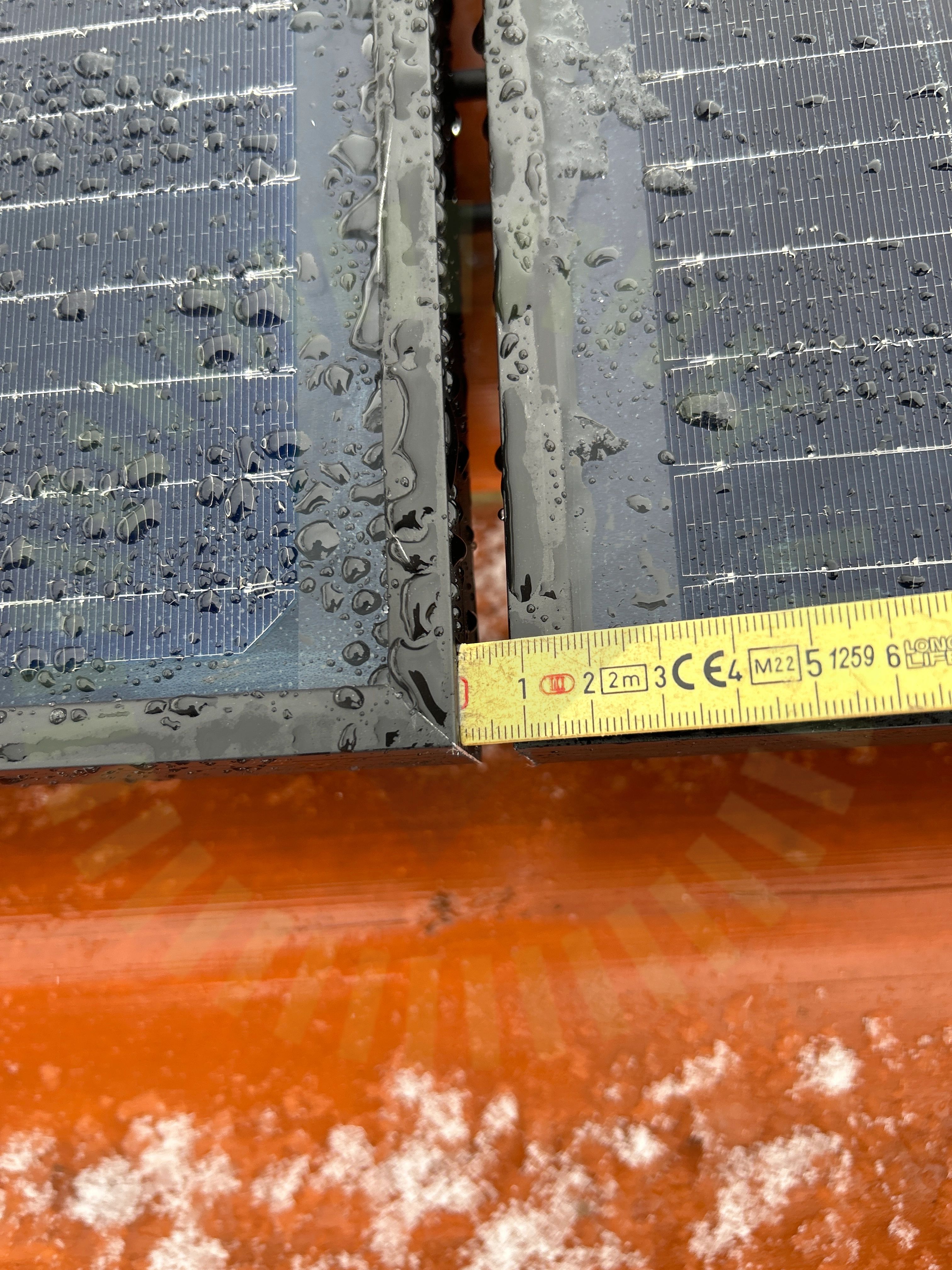

5.1 Mellanrum
Inte godkändPanelerna är inte monterade med korrekt avstånd till varandra. Tillverkaren kräver minst 20mm.
Eurener Installation manual, sida 3

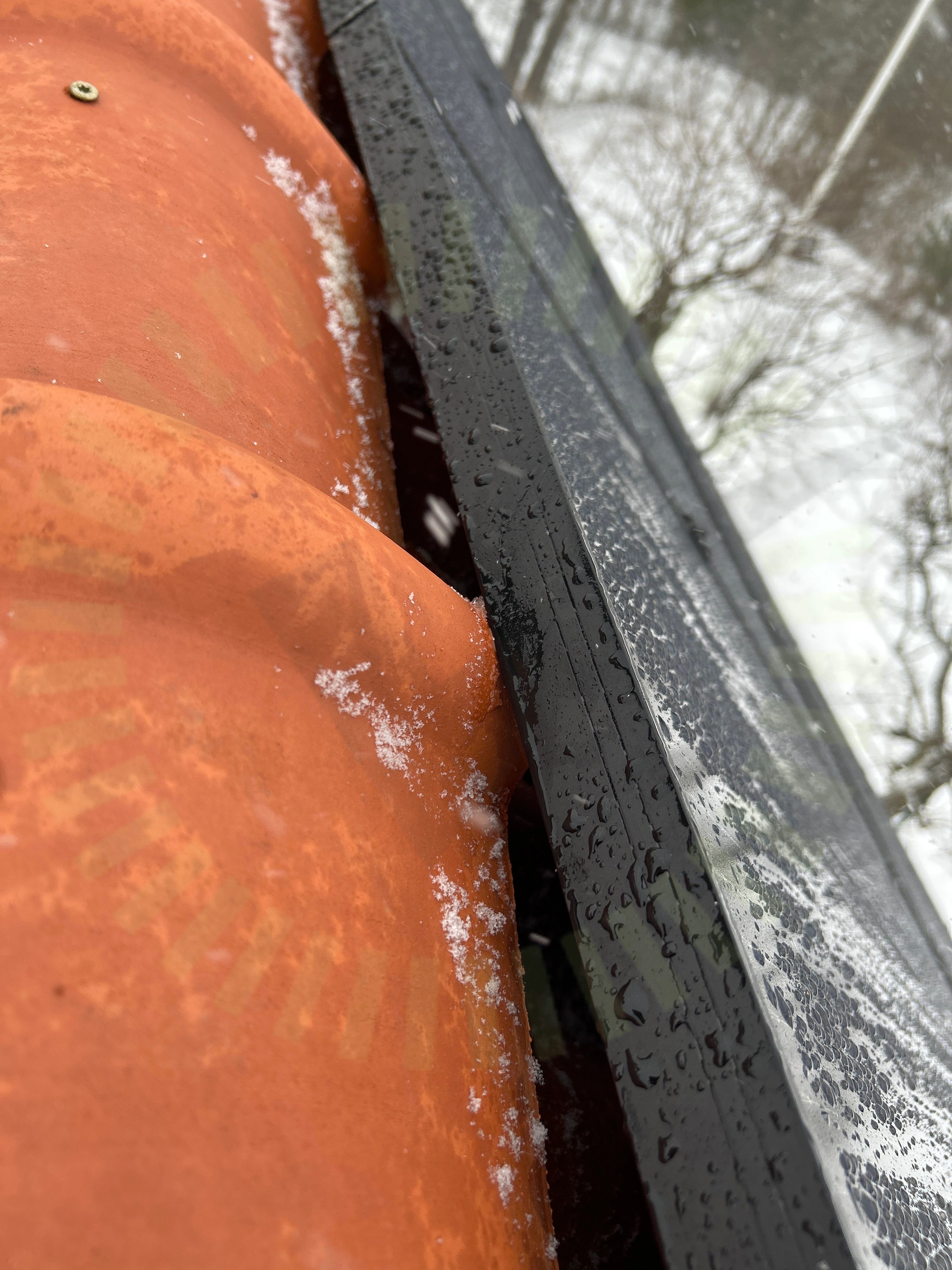

5.2 Spänningar i ram
Inte godkändPanelernas ram är monterade så spänningar skapas i ramen.
5.3 Stress på kontakter
Inte godkändKontakter utsätts för stress. Dragavlastning saknas.
Godkända kontrollpunkter
10/16Avstånd till havetDräneringshålFästens placeringFöremål mot bakstyckeKlämmornas överlappningKopplingslådaPanelkablagets böjradiePunktbelastningSkadorSkugga
Ej tillgängligt vid besiktning
3/16Förbindelse av kontakterKontakterSträngförläggning
Varselmärkning
Anmärkningar
2/46.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. Märkning saknas vid ansluten central.
SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
6.2 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Märkning saknas vid ansluten central.
SS 436 40 00 (134.1.7) / ELSÄK-FS 2022:1 - 3 kap. § 6 / SEK 457, Sida 42-43
Godkända kontrollpunkter
2/4Tillförlitligt fästVarning för likspänning
Växelriktare
Godkända kontrollpunkter
26/26 Avstånd Ventilation VinkelAC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDirekt solljusFastsäkring av produktFörskruvningHuvudsäkringInfästningKontakterLedare fastspändaMärkningSäkringsdimension
