Institutet för Solenergikvalitet

Besiktningsrapport

8.4
x

Installation genom

Sesol

Datum

12 december 2023

Ort

Hok, Jönköpings län
Kabelinföringar
AC anslutning växelriktare
DC Kontakter anslutning
89% godkända11% ej godkända

Om installationen

PanelerLongi: LR5-54HPB
MontagesystemWeland Stål: Läktfästen
MontagesystemWeland Stål: Plåttak Långskena
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörSäkerhetsbrytare AC
TillbehörCHINT: DTSU666
TillbehörUndercentral
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema stämmer inte med verkligheten. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

2/3
AvtalMätprotokoll DC

Batteri

Anmärkningar

1/13
Närliggande objekt

2.1 Närliggande objekt

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 70

Godkända kontrollpunkter

12/13
Avstånd till växelriktareBatteri PEBatterikåporDC anslutningFastsäkring av produktPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablage

Säkerhetsbrytare AC

Anmärkningar

1/7
Kabelinföringar

3.1 Kabelinföringar

Inte godkänd

Tätning saknas i bakstycket och det medför att det blir kondens i säkerhetsbrytaren.

Godkända kontrollpunkter

6/7
Anslutningar i brytareEgenskaperIdentifieringInfästningPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Longi: LR5-54HPB

Anmärkningar

1/17
Kontaktdon

4.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Godkända kontrollpunkter

12/17
Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKopplingslåda böjradieMellanrumPanelkablagets böjradiePunktbelastningSkuggaStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

4/17
Förbindelse av kontakterSkador på panelSpänningar i ramSträngförläggning

Tak 1, Weland Stål: Läktfästen

Anmärkningar

6/23
Kabeluppfästning

5.1 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

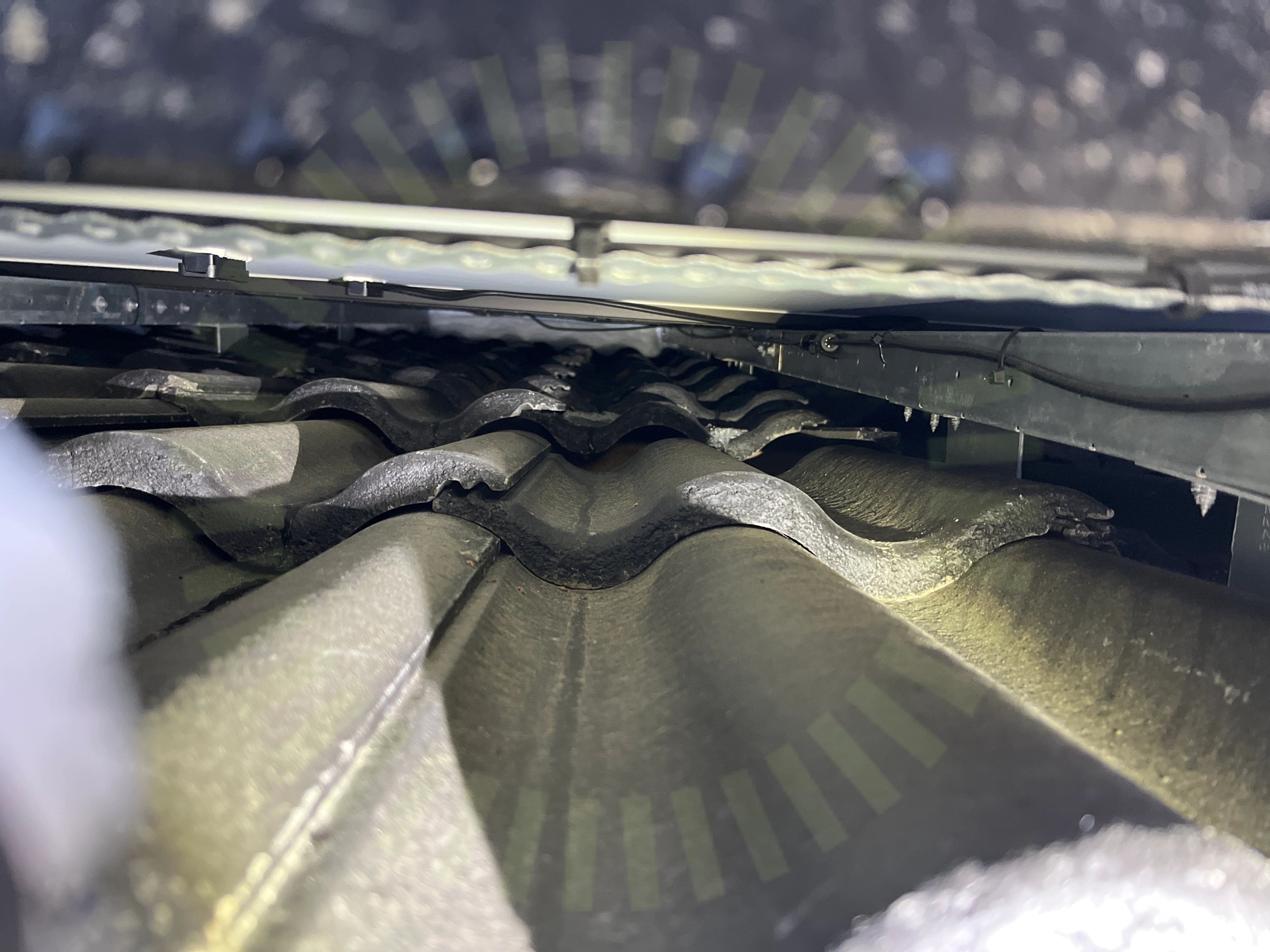

Pannor

5.2 Pannor

Inte godkänd

Pannor är inte återställda efter installation.

5.3 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Antal paneler stämmer inte.

Tillverkarens montageanvisningar

5.4 Skenors avstånd till varandra

Inte godkänd

En korrekt lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.

Snö- och vindlastberäkning

5.5 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning stämmer inte med verkligheten. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

MA5104. Sid 1 (1) | Version 4 - 221101

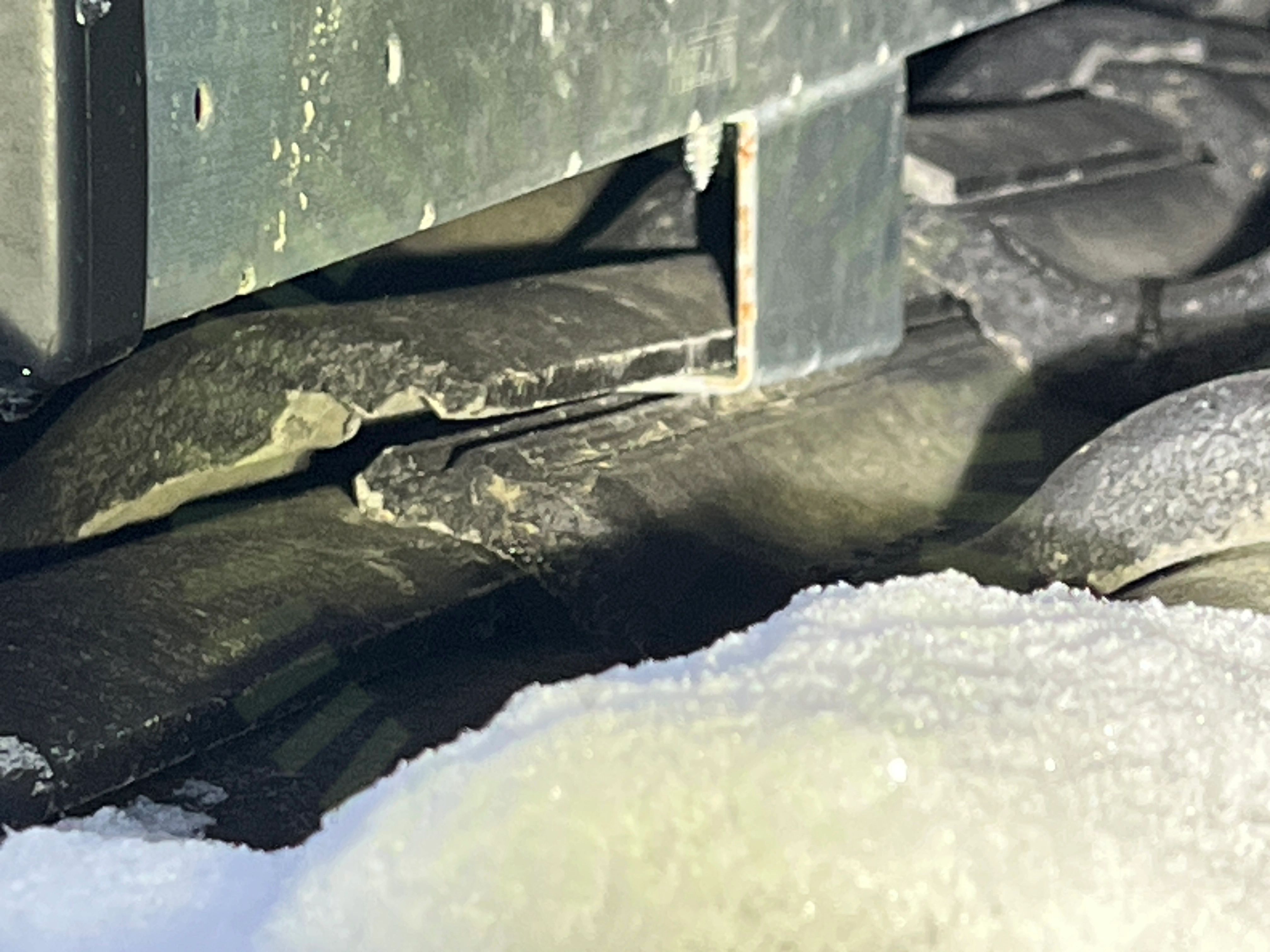

Underliggande takpanna

5.6 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5104. Sid 1 (1) | Version 4 - 221101

Godkända kontrollpunkter

13/23
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarTvådelad TakkrokUnderbyggnadVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

4/23
Klämmor rätt förläggningLäktinfästningMittklämmorTakgenomföring

Tak 1, Weland Stål: Plåttak Långskena

Anmärkningar

3/20

6.1 Skenors avstånd till varandra

Inte godkänd

En korrekt lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.

Snö- och vindlastberäkning

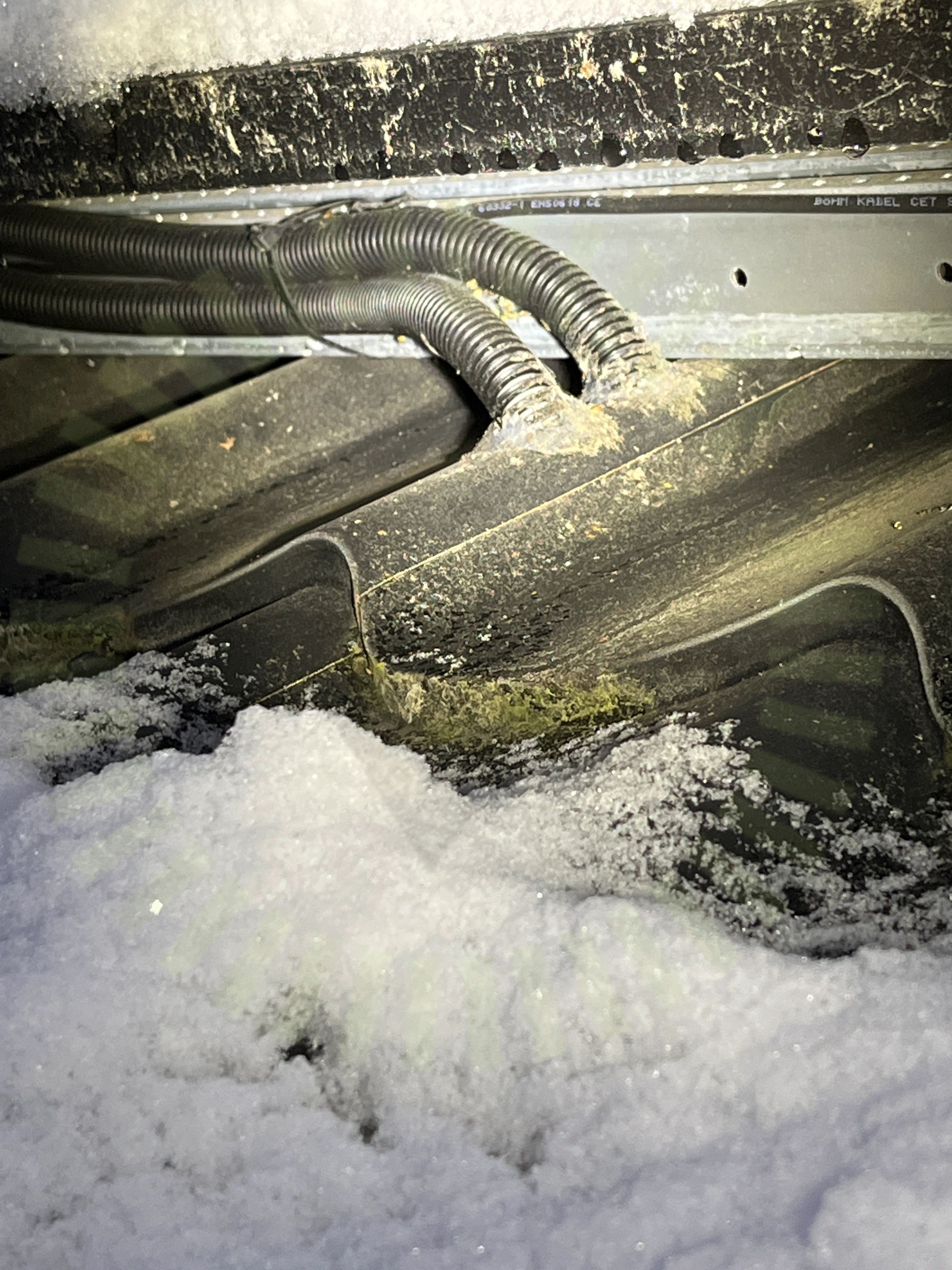

Takgenomföring

6.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

6.3 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Korslager istället för stående.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

15/20
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningPlaceringSkadorSkenornas infästningSkenornas infästning korslagerSkenornas överhängSkenornas överhäng korslagerSkenskarvarSkenskarvar korslagerVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

2/20
Klämmor rätt förläggningMittklämmor

Undercentral

Godkända kontrollpunkter

6/6
InfästningIP-KlassningKabelinföringarPEN-ledarePlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/40
AC anslutning växelriktare

9.1 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad. Låsning är inte åtskruvad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47
DC Kontakter anslutning

9.2 DC Kontakter anslutning

Inte godkänd

Förskruvningen är dragen snett.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 48-50

Godkända kontrollpunkter

38/40
AC kablage förläggningAC Kablage förläggningAnslutning av CT klämmorAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMatning till smartmätareMekanisk påverkanPlaceringPlacering av CT klämmorSignalkabel till växelriktarenSkadat kablageSkador signalkablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
