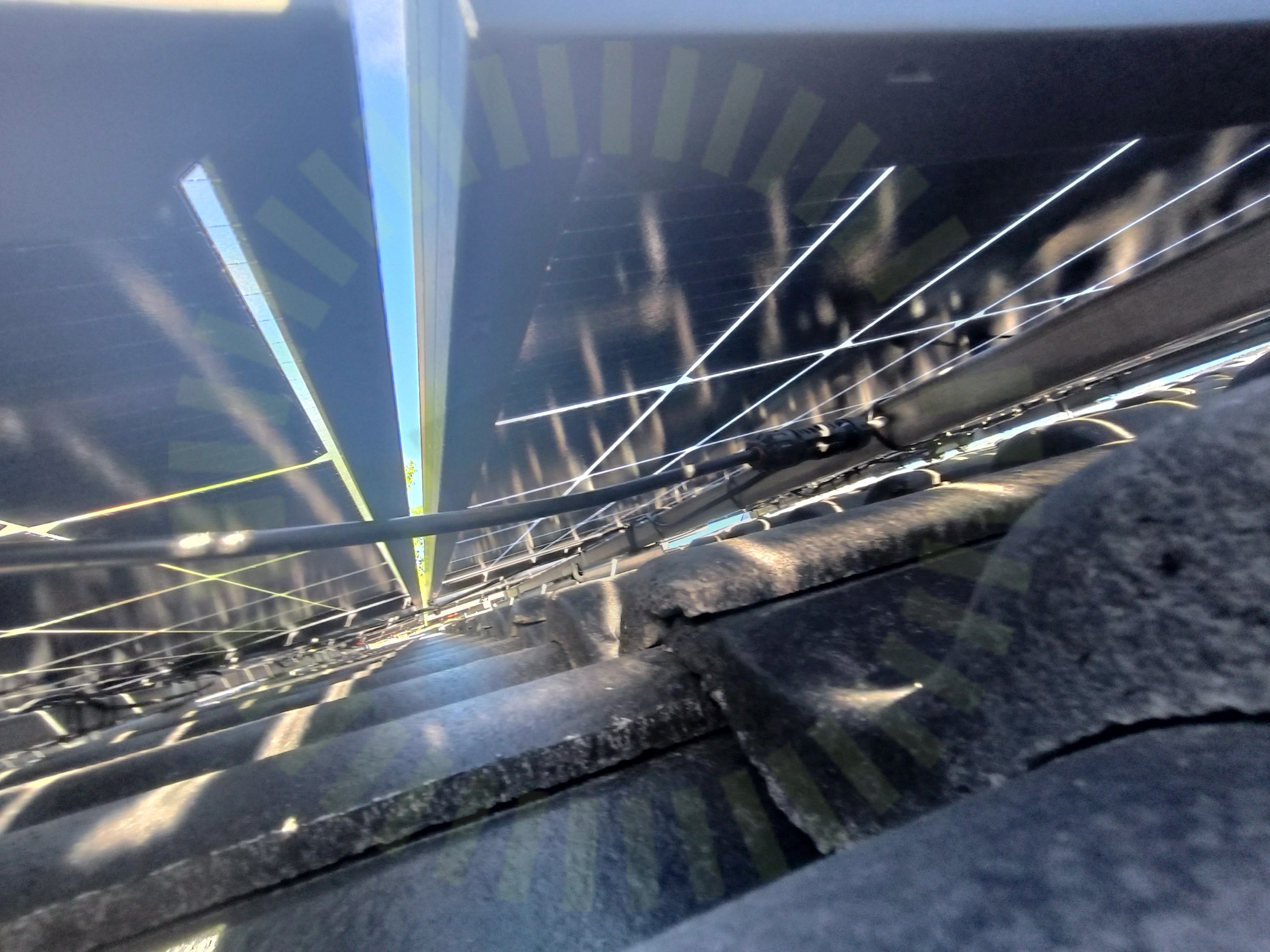

4.1 Stress på kontakter
Inte godkändKablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.
SS 436 40 00 (712.526)
Besiktningsrapport
9.5
Installation genom
Moveco
Datum
24 juni 2024
Ort
Uppsala, Uppsala län
96% godkända4% ej godkända
Om installationen
PanelerDenim U N3 XXX BTG 108H
PanelerDenim: U N3 XXX BBG 120H
MontagesystemWeland Stål: Papptak
MontagesystemMAFI: Concrete Tile Bracket Läktfästen
VäxelriktareGroWatt: MID (11-30)KTL3-XH
BatteriGrowatt: APX HV Battery System S2
TillbehörUndercentral
TillbehörCHINT: Growatt DTSU666
Installerad av Moveco som har ett högt snittbetyg på 9.4 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Godkända kontrollpunkter
15/15Avstånd närliggande objektBatteri PEDC anslutning batterimodulDC anslutning växelriktareFastsäkring av produktLutningSammansättning av komponenterSignalkabel batterikomponenterSignalkabel växelriktareSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
Smartmätare
Godkända kontrollpunkter
4/6Fastsäkring av produktMatning till smartmätareSignalkabel till växelriktarenSkador signalkablage
Ej tillgängligt vid besiktning
2/6Anslutning av CT klämmorPlacering av CT klämmor
Tak 1, Denim U N3 XXX BTG 108H
Anmärkningar
1/15Godkända kontrollpunkter
13/15Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ram
Ej tillgängligt vid besiktning
1/15Strängförläggning
Tak 1, Denim: U N3 XXX BBG 120H
Godkända kontrollpunkter
14/15Avstånd till havDräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Ej tillgängligt vid besiktning
1/15Förbindelse av kontakter
Tak 1, MAFI: Concrete Tile Bracket Läktfästen
Anmärkningar
1/20

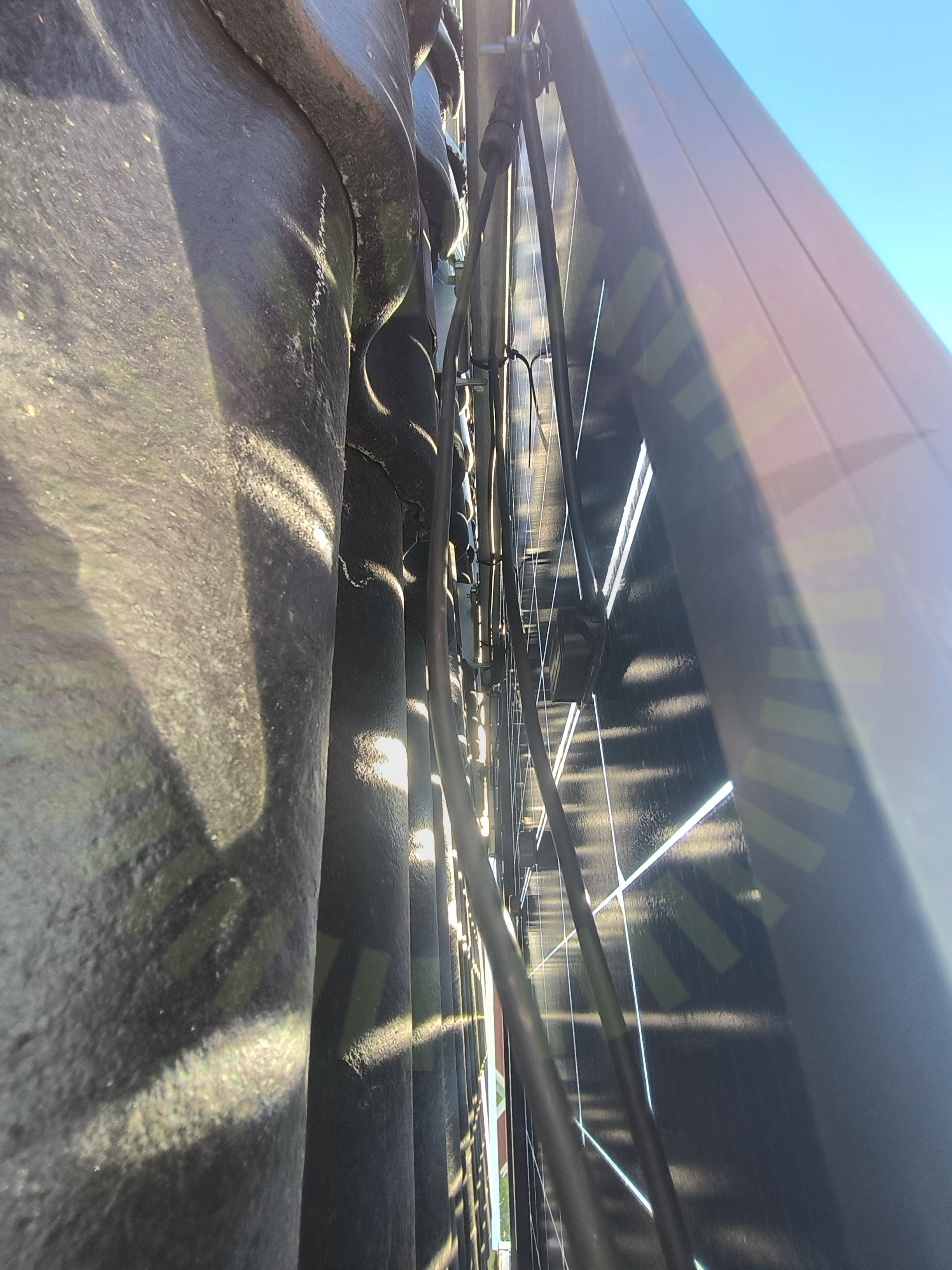

6.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)
Godkända kontrollpunkter
19/20DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCTyp av takpannaUnderbyggnadVäderbeständigt materialÄndklämmor
Tak 1, Weland Stål: Papptak
Anmärkningar
1/24

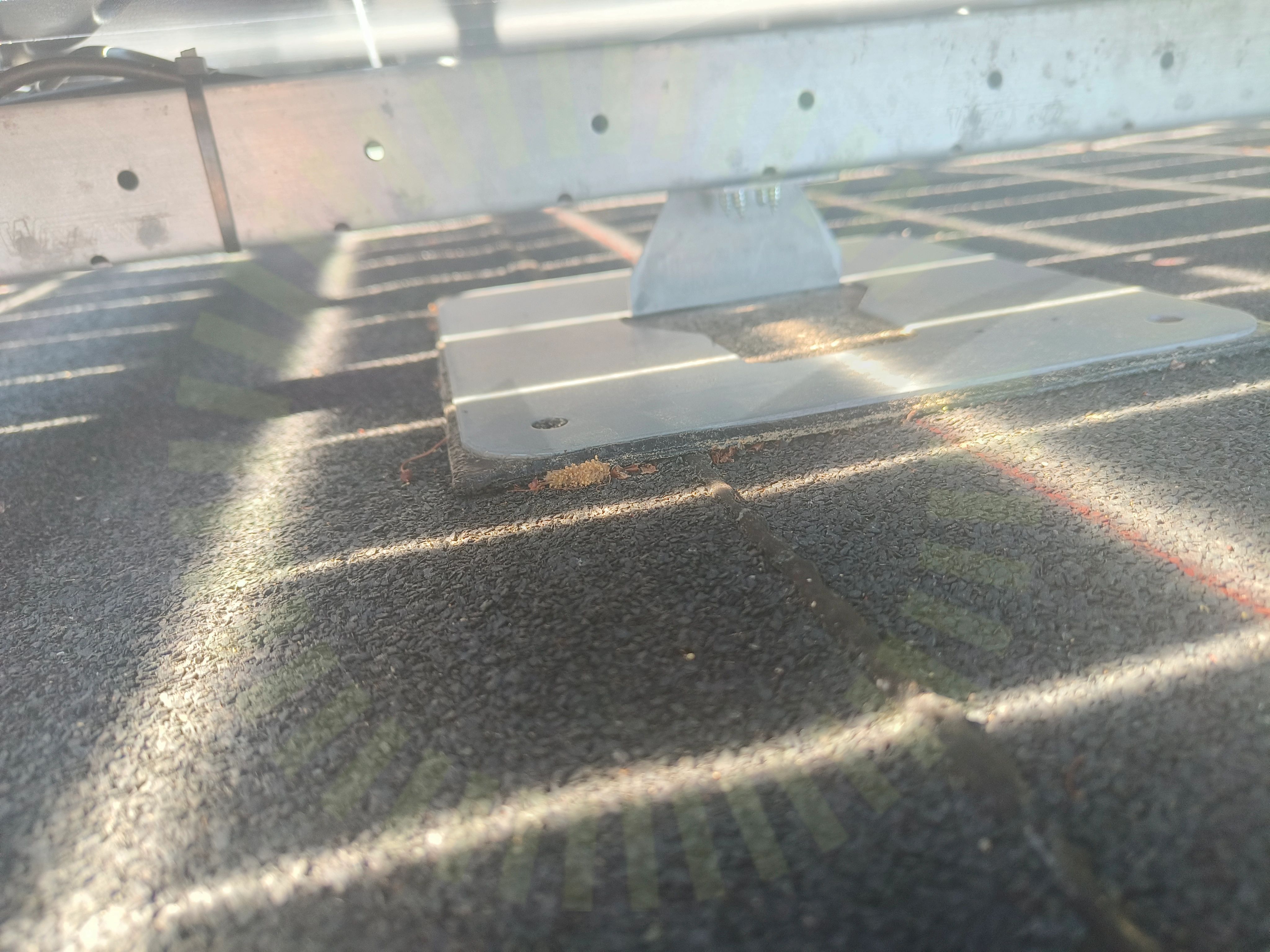

7.1 Stödplattans fastskruvning
Inte godkändStödplattor är inte monterade enligt tillverkarens anvisningar. Skyddsmatta är för liten.
MA5103 Sid 2 (2) | Version 7 - 230914
Godkända kontrollpunkter
22/24Använd tätskiktsdukCC infästningarDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningStödplattaStödplattans placeringSvetsning av pappVäderbeständigt materialÄndklämmor skena
Ej tillgängligt vid besiktning
1/24Infästning i råspont
Undercentral
Anmärkningar
1/6

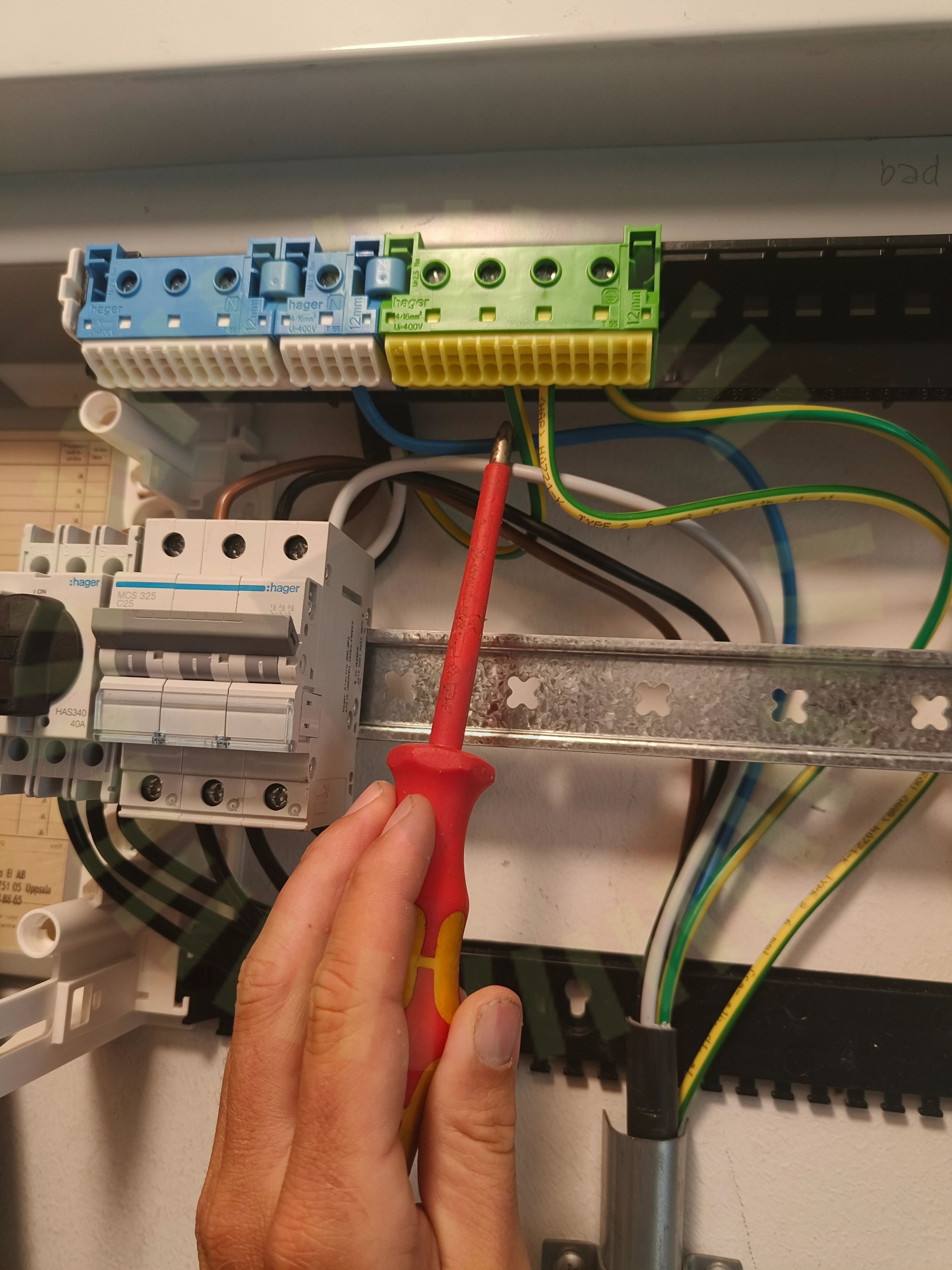

8.1 PEN-ledare
Inte godkändInstallation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.
SS 436 40 00, utgåva 4 (543.4.1)
Godkända kontrollpunkter
5/6InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
1/4
9.1 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
3/4Informering av solcellerMissvisande varselmärkningVarning för backspänning
Växelriktare
Anmärkningar
1/35
10.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är placerad för nära taket.
Growatt: MID 11-30KTL3-XH User Manual EN 202307, Sida 12
Godkända kontrollpunkter
34/35AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
