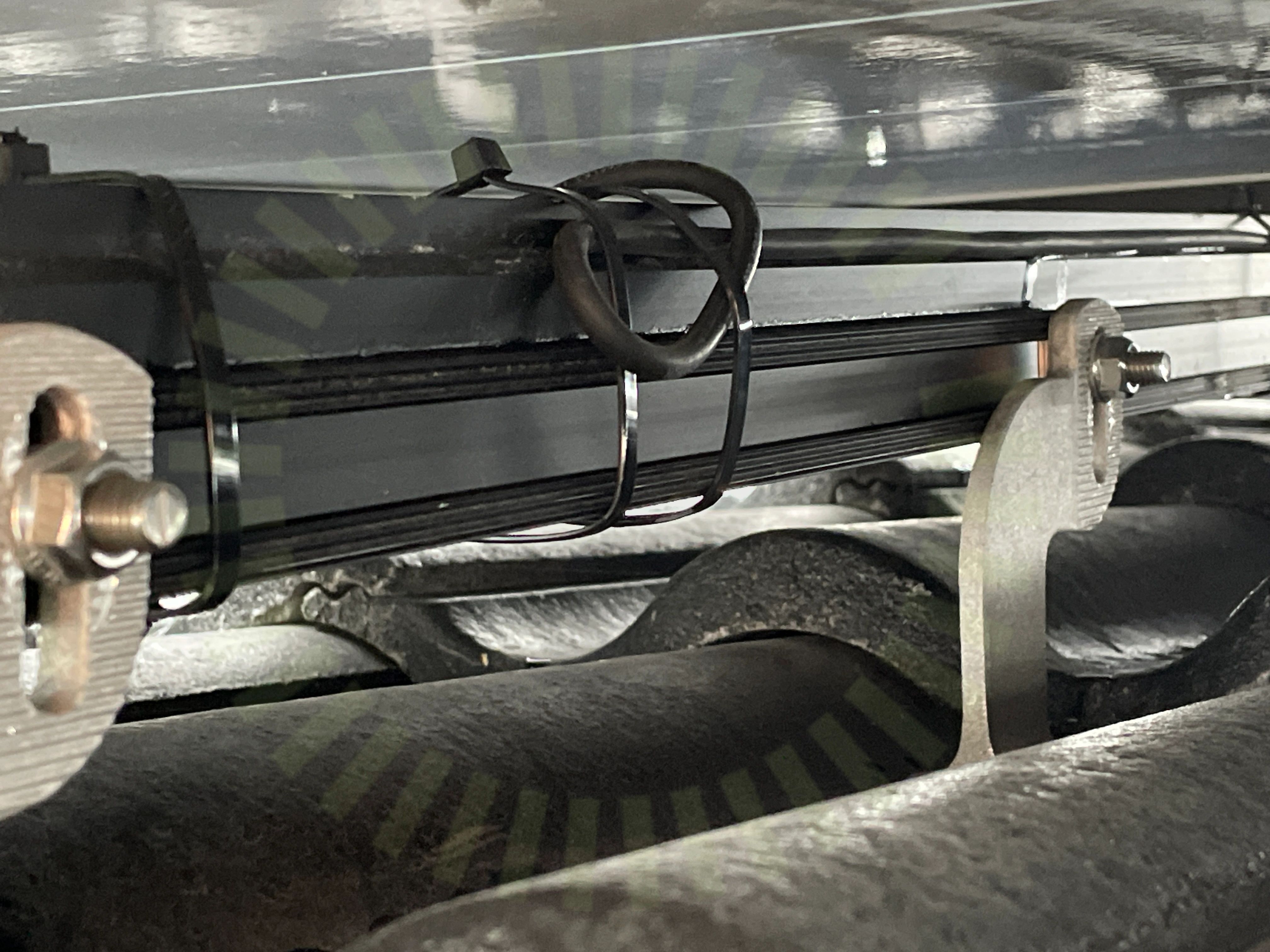

3.1 Panelkablagets böjradie
Inte godkändPanalernas kablar har en för skarp böjradie.
REC: Alpha panels Installation Manual Rev. 14 - 08.23, Sida 22
Besiktningsrapport
9.7
Installation genom
E.ON
Datum
9 september 2024
Ort
Ystad, Skåne län
96% godkända4% ej godkända
Om installationen
PanelerREC: RECxxxAA Pure Black
MontagesystemRenusol: VS+
VäxelriktareGoodWe: GW4-15K-DT/SDT G2 Series
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, REC: RECxxxAA Pure Black
Anmärkningar
1/17Godkända kontrollpunkter
16/17Avstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, Renusol: VS+
Anmärkningar
2/23

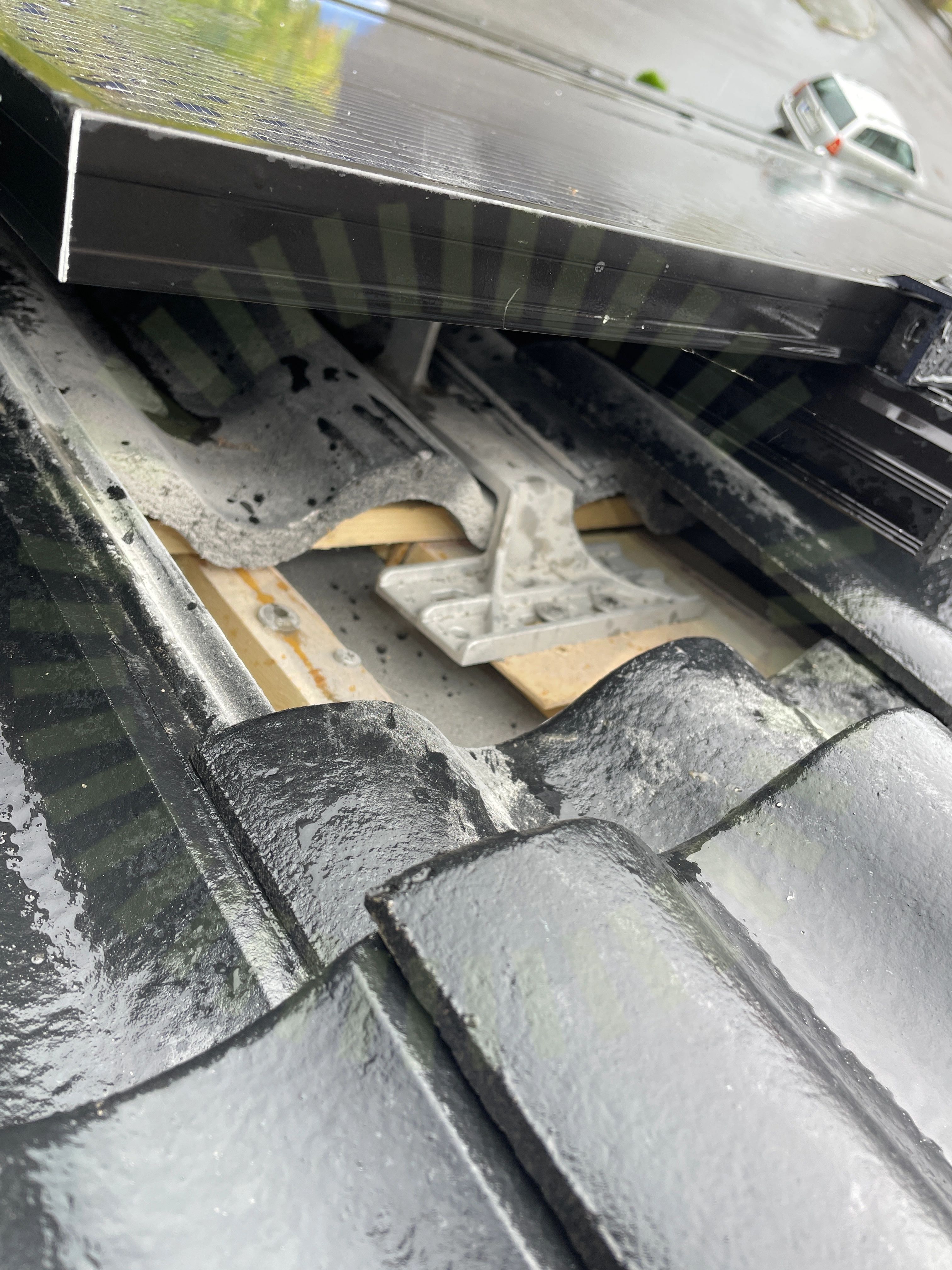

4.1 Råspontsinfästning utfört
Inte godkändUnderlag på att råsponten klarar vald infästningsmetod saknas. Tillverkaren anvisar takstolsinfästning, om så ej sker ska installatören genomföra lastberäkning på råspont.
Renusol, 20230105_EN_VS+_InstallationGuide, Sida 35
4.2 Takstolsinfästning
Inte godkändEnligt vindlastberäkningen är infästningar utförda i takstolar. Det stämmer inte.
Renusol, 20230105_EN_VS+_InstallationGuide, Sida 8, Sida 49-52
Godkända kontrollpunkter
21/23DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenornas höjdjusteringSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakets lutningTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor
Undercentral
Godkända kontrollpunkter
4/4InfästningIP-KlassningPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
1/38

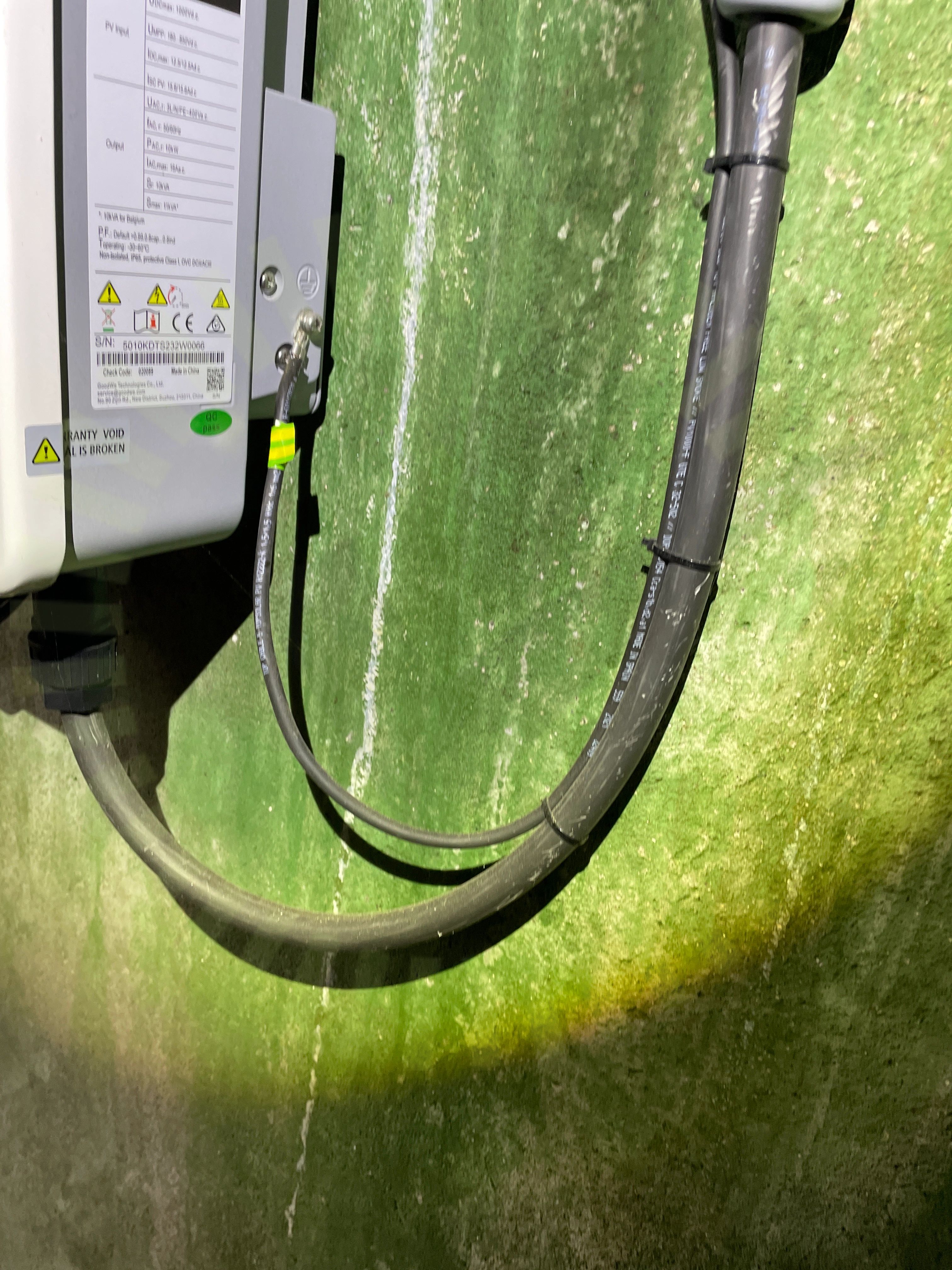

7.1 Jordning av chassi
Inte godkändVäxelriktaren är inte jordad med rätt färgval på kabel. Jordledare skall vara gul/grön efter hela sin längd.
User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 21
Godkända kontrollpunkter
37/38AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordfelsbrytareKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
