Institutet för Solenergikvalitet

Besiktningsrapport

8.0
x

Installation genom

1KOMMA5°

Datum

2 maj 2023

Ort

Adelsö, Stockholms län
Blandade montagesystem
Fästens placering
Läktinfästning
90% godkända10% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-66HBB/-V
MontagesystemK2 SingleRail med MAFI infästning
VäxelriktareGroWatt: MOD 3-10KTL3-XH
TillbehörSäkerhetsbrytare AC
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Tak 1, DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

2/16
Fästens placering

3.1 Fästens placering

Inte godkänd

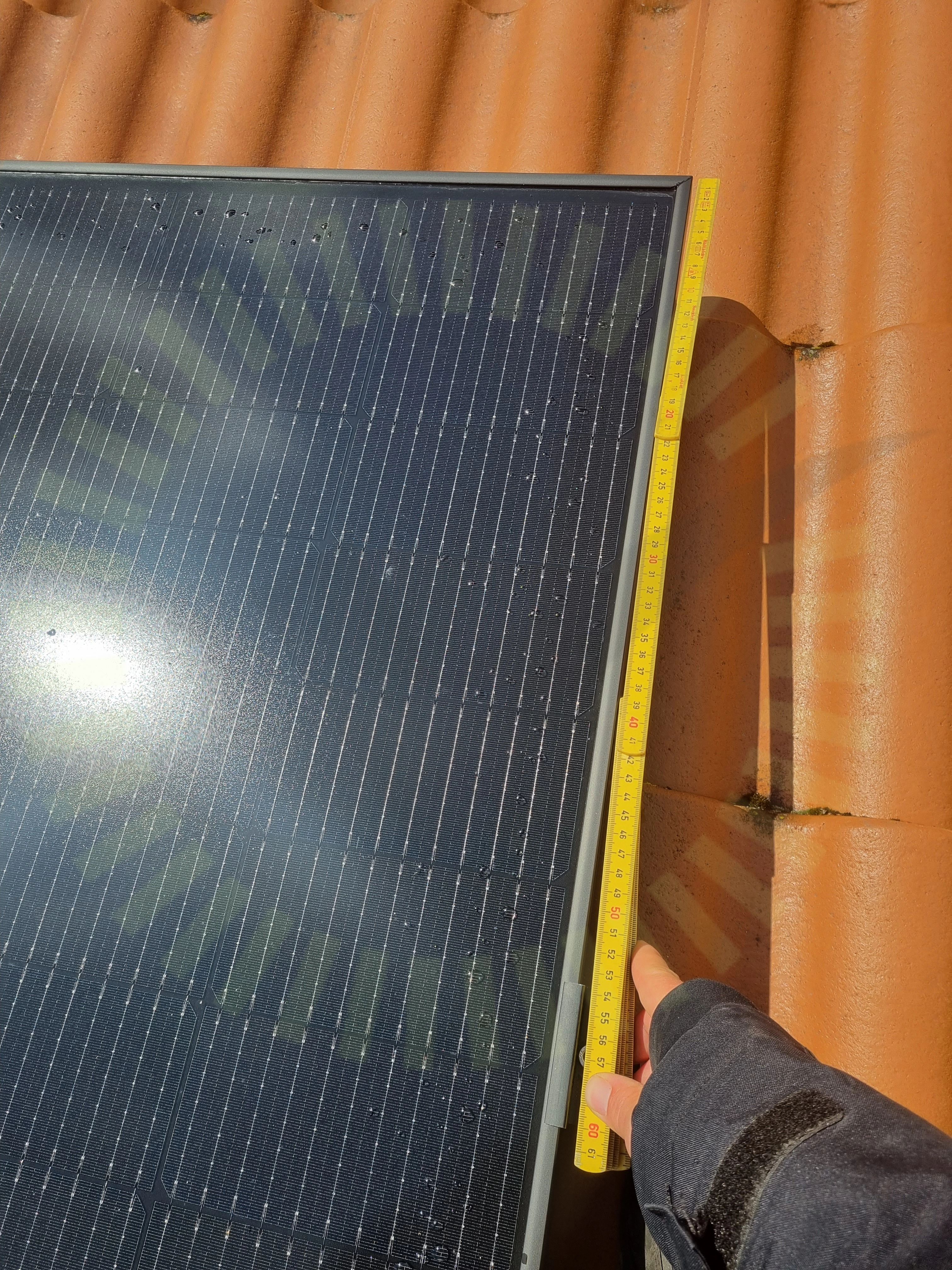

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 10.
Kopplingslåda

3.2 Kopplingslåda

Inte godkänd

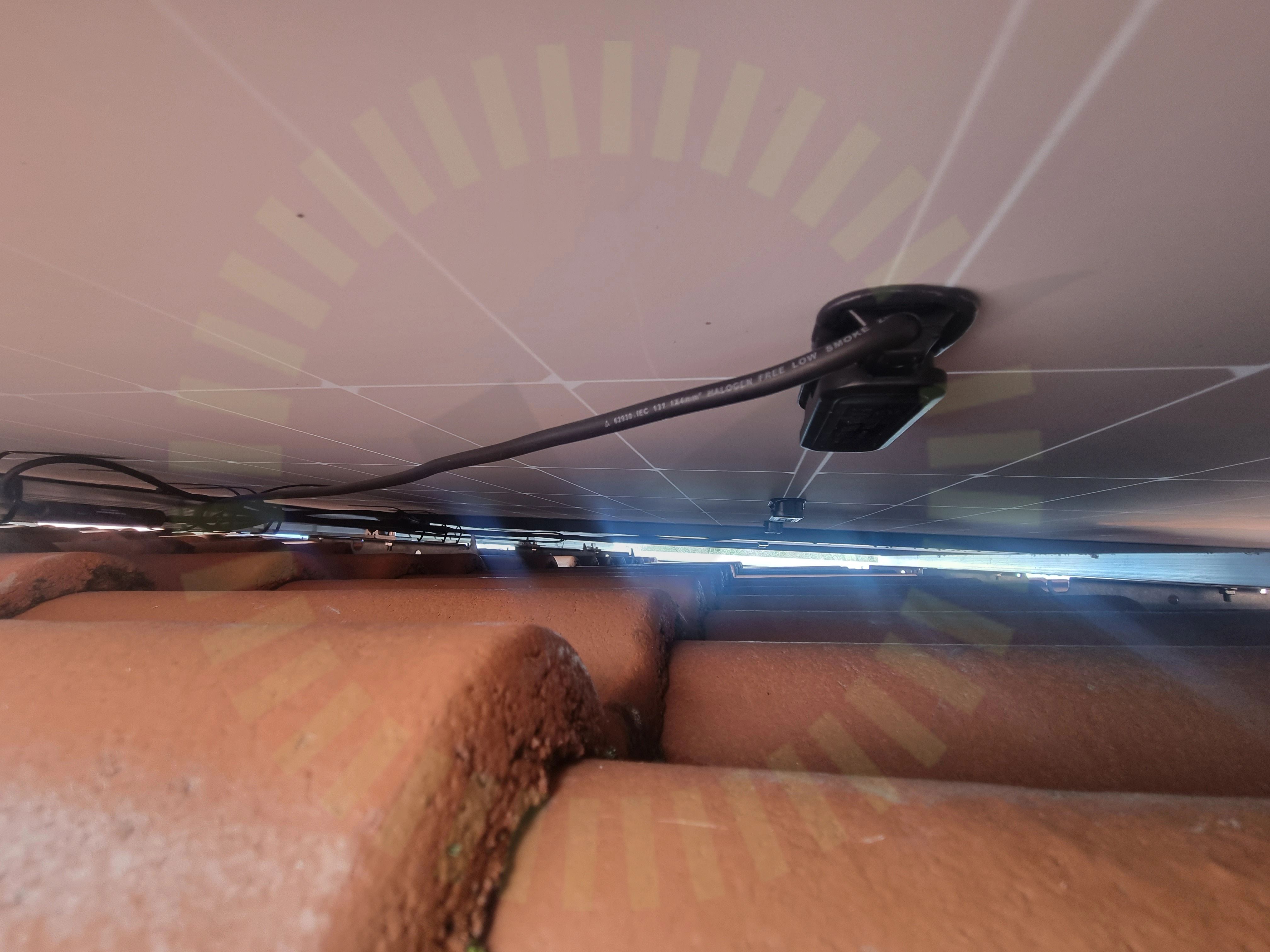

Stress på kablage som kommer ur kopplingslåda, hårt draget och ej dragavlastat

Godkända kontrollpunkter

13/16
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekKontakterPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/16
Strängförläggning

Tak 1, K2 SingleRail med MAFI infästning

Anmärkningar

7/18

4.1 Heavy Brackets

Inte godkänd

Två montagesytem blandade, saknas korrekt lastberäkning. Underlag för var och om heavy brackets ska användas saknas.

Läktinfästning

4.2 Läktinfästning

Inte godkänd

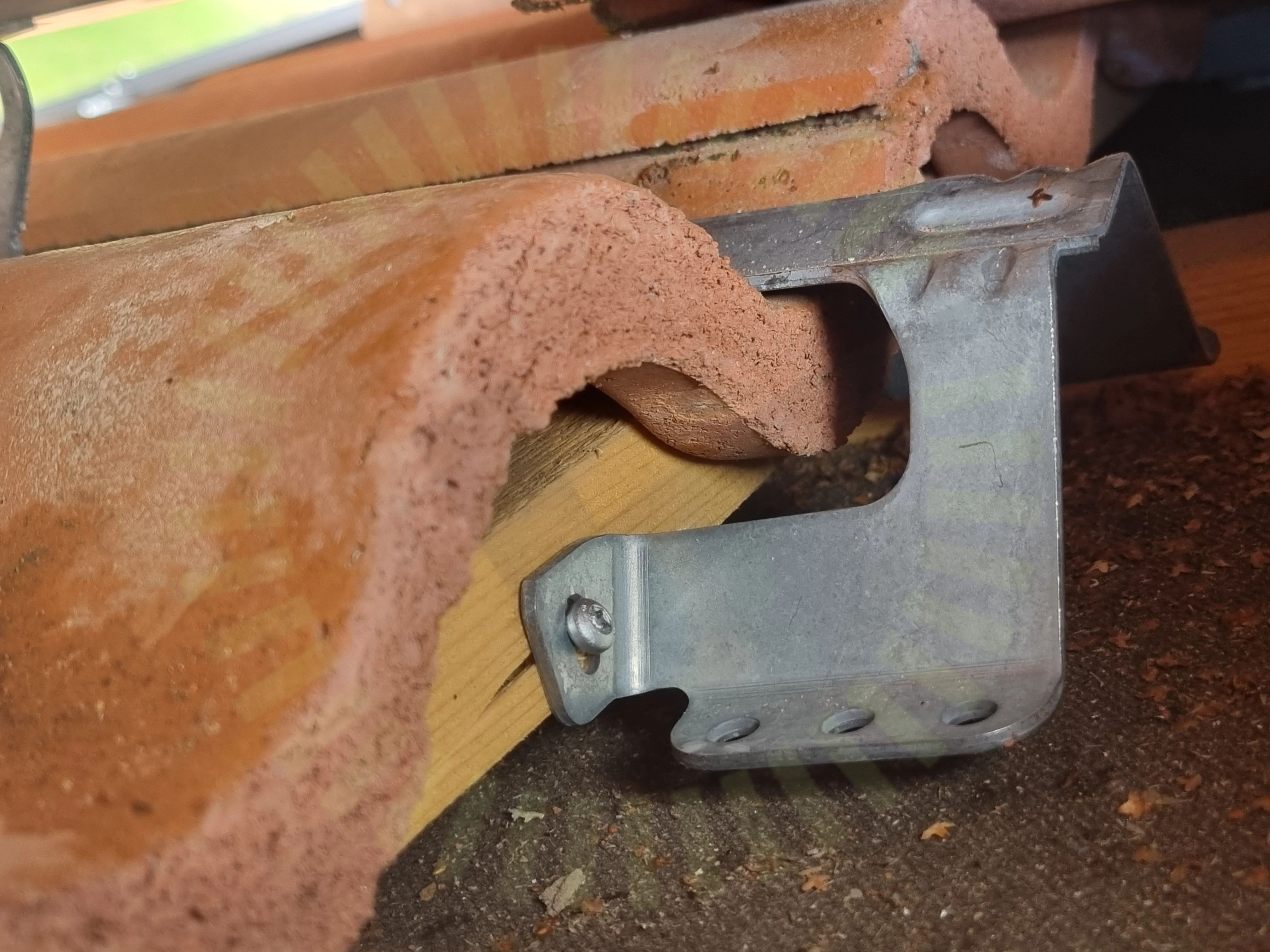

Läkten har spruckit när man skruvat samt att använd skruv inte är den angivna av tillverkaren.

Mounting Description MAFI Solar, Sida 3/7, 2022

4.3 Skenornas infästning

Inte godkänd

Två montagesytem är blandade. Infästning godkänd av tillverkare mellan de två saknas.

4.4 Skenornas överhäng

Inte godkänd

Två montagesytem är blandade och en korrekt lastberäkning med överhäng är ej tillgängligt.

Blandade montagesystem

4.5 Blandade montagesystem

Inte godkänd

Två system är blandade. Tillverkarnas garantier gäller inte.

4.6 Snö- och Vindlastberäkning

Inte godkänd

Överlämnad lastberäkning är för ett komplett K2 system. Monterat är två olika system blandade. Lastberäkningen speglar inte verkligheten.

Tillverkarens montageanvisningar

4.7 Takkrokarnas CC

Inte godkänd

Två montagesytem är blandade korrekt lastberäkning saknas med cc mått

Snö- och vindlastberäkning

Godkända kontrollpunkter

11/18
DC kabel förläggningKabeldragning mellan takytorFöremål mellan skena och panelramKabeluppfästningMittklämmorPlaceringSkadorSkenskarvarUnderbyggnadVäderbeständigt materialÄndklämmor

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
