Besiktningsrapport

9.0

Installation av

Sesol

Datum

11 oktober 2023

Ort

Åkarp, Skåne län

Avstånd

Mellanrum

Klämmor rätt förläggning

+ 5

87% godkända

13% ej godkända

Om installationen

Paneler

Longi: LR5-54HPB

Montagesystem

Weland Stål: Läktfästen

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Batteri

Huawei: LUNA2000-5-15-S0

Tillbehör

Undercentral

Tillbehör

Undercentral

Tillbehör

Smartmätare: CHINT DTSU666

Installerad av Sesol som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (12)Tak 1, Longi: LR5-54HPB (16)Tak 1, Weland Stål: Läktfästen (26)Undercentral (19)Varselmärkning (5)Växelriktare (37)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Batteri

Anmärkningar

1/12

2.1 Avstånd

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material. Uppmätt 5mm.

Godkända kontrollpunkter

11/12

Avstånd till växelriktare

Batteri PE

Fastsäkring av produkt

Infästning

Kablage

Kontakter

Rakt stående

Skador

Smart Power Sensor

Utrymme

Väderskydd

Tak 1, Longi: LR5-54HPB

Anmärkningar

1/16

3.1 Mellanrum

Inte godkänd

Paneler är inte separerade med korrekt avstånd.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

Godkända kontrollpunkter

13/16

Avstånd till tak

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Kontaktdon

Panelkablagets böjradie

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Överlappning

Ej tillgängligt vid besiktning

2/16

Stress på kontakter

Strängförläggning

Tak 1, Weland Stål: Läktfästen

Anmärkningar

6/22

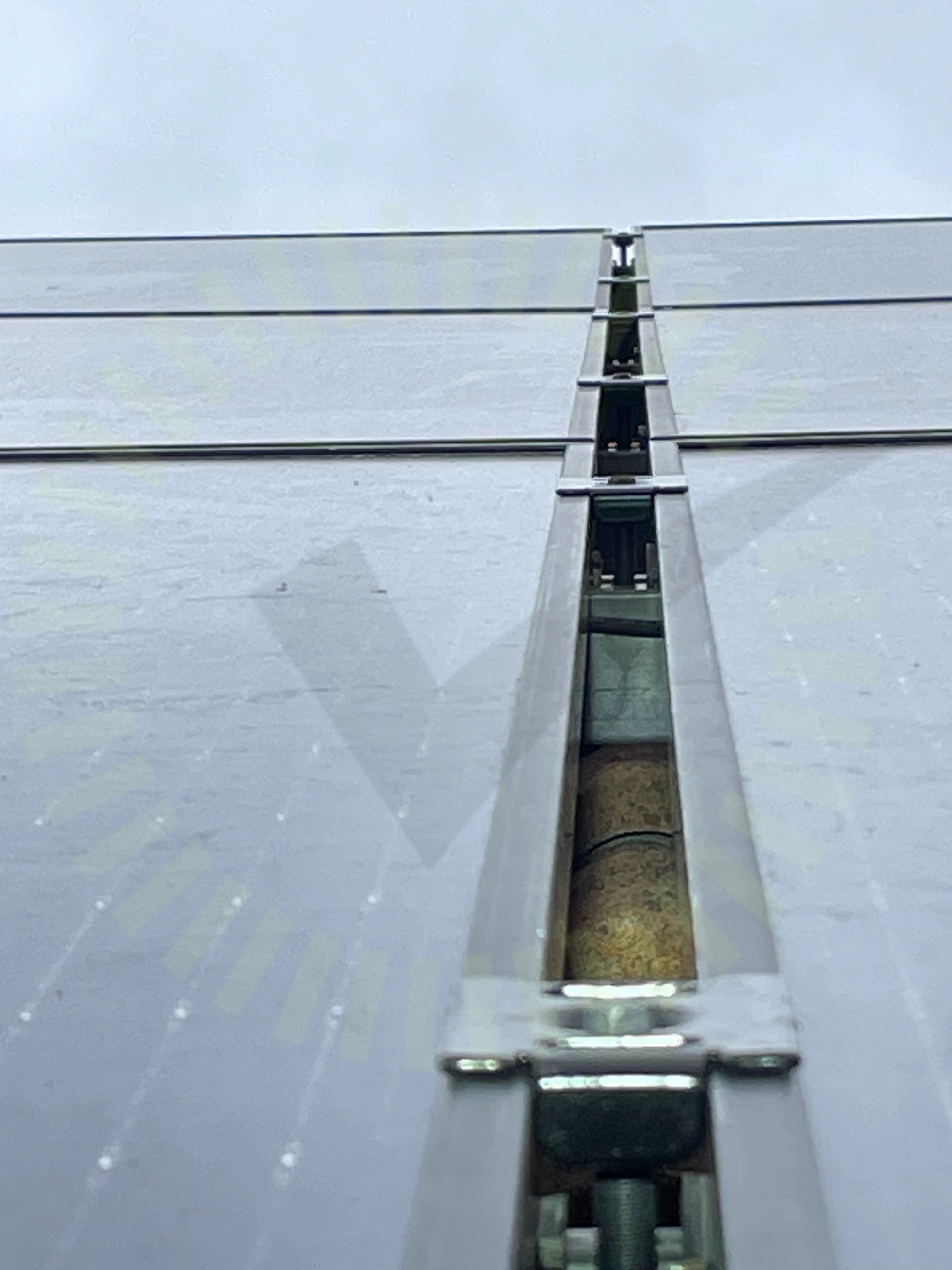

4.1 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan på flertalet ställen. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

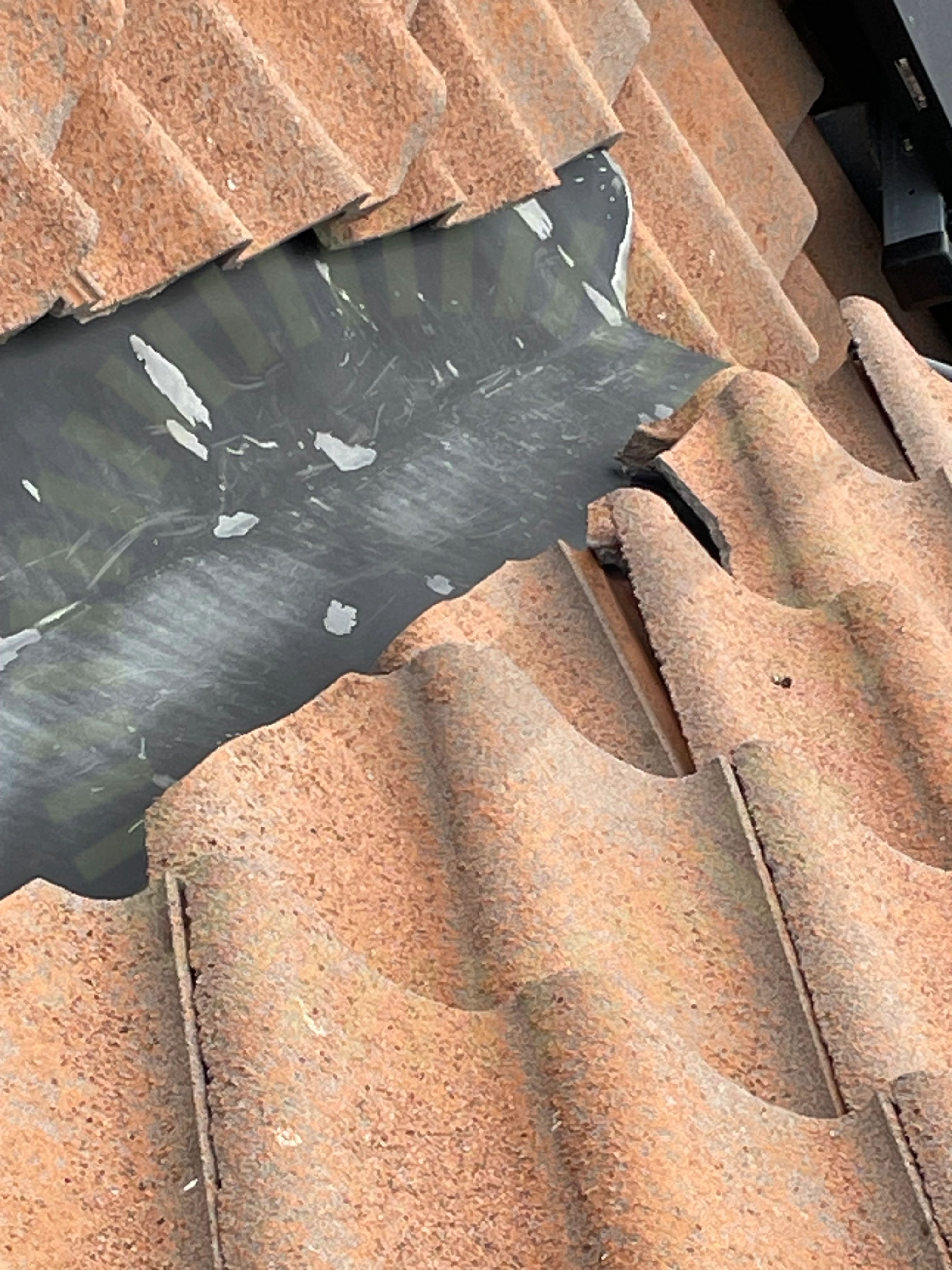

4.2 Skador

Inte godkänd

Skador noterade på taket runt installationen.

4.3 Skenors avstånd till varandra

Inte godkänd

En lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.

Snö- och vindlastberäkning

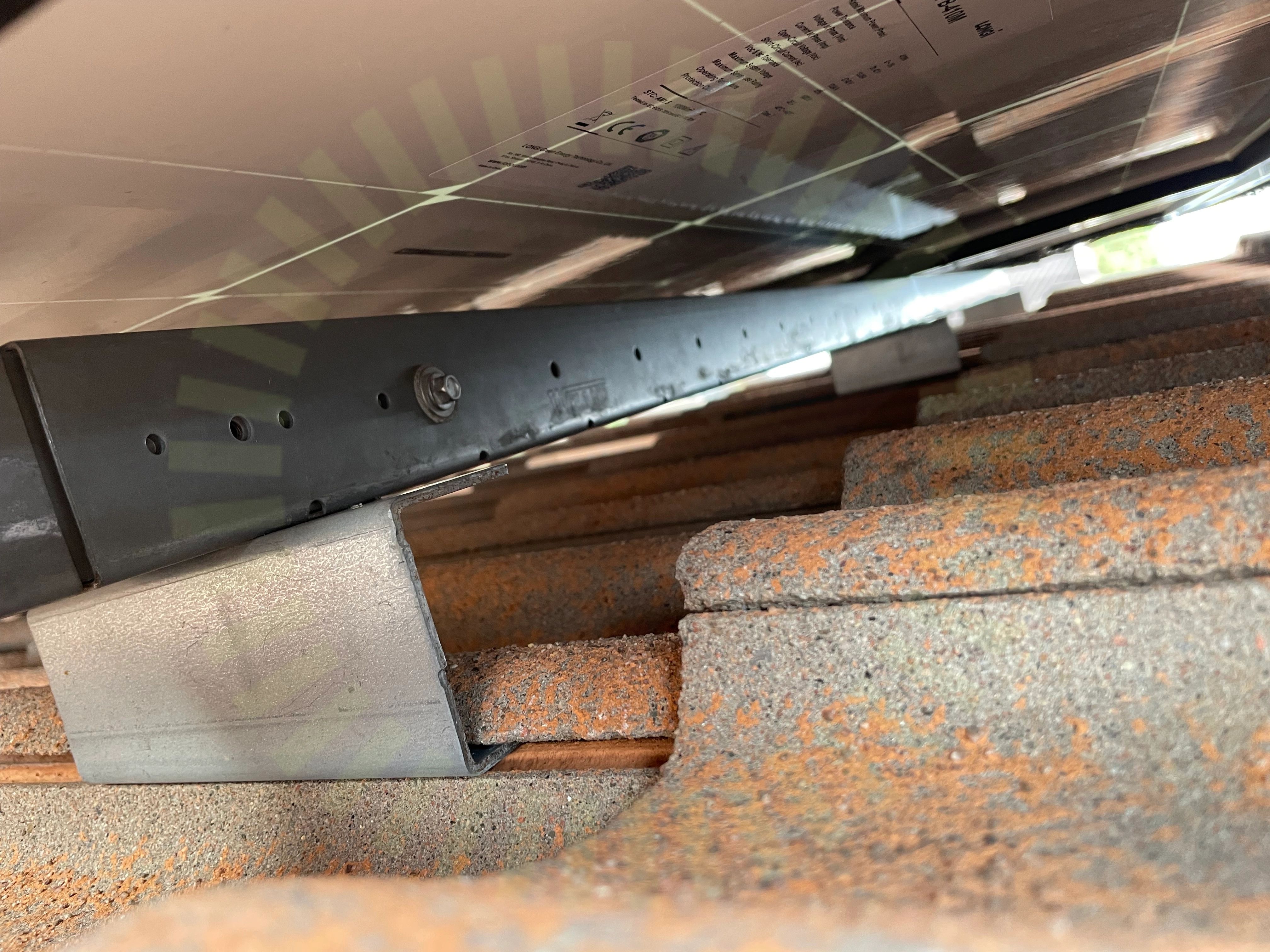

4.4 Skenskarvar

Inte godkänd

Skruvar saknas för skenskarv.

MA5104. Sid 1 (1) | Version 4 - 221101

4.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

4.6 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

MA5104. Sid 1 (1) | Version 4 - 221101

Godkända kontrollpunkter

15/22

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Läktinfästning

Mittklämmor

Placering

Skenornas infästning

Skenornas överhäng

Tvådelad Takkrok

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor skena

Ej tillgängligt vid besiktning

1/22

Takgenomföring

Undercentral

Anmärkningar

1/15

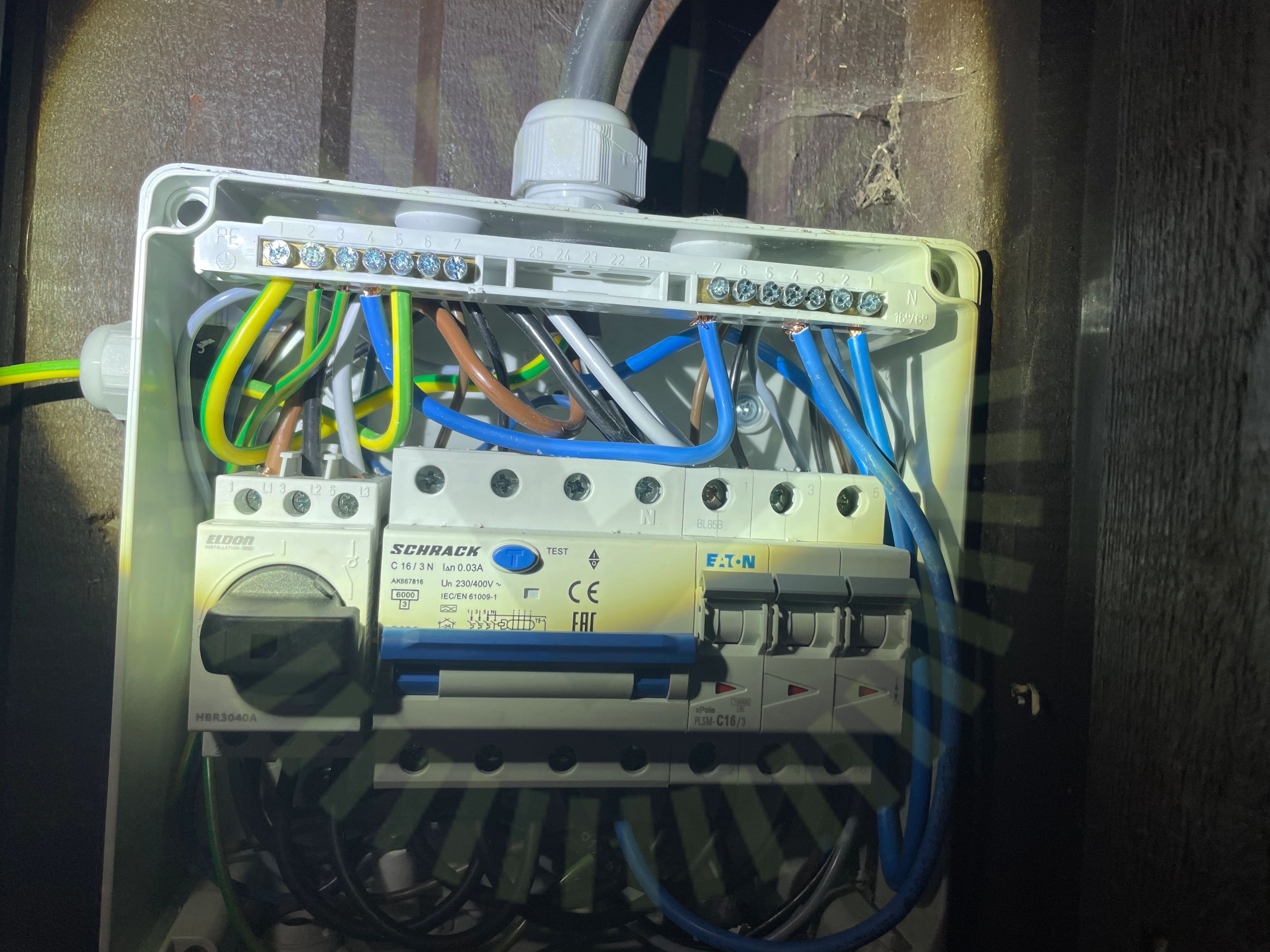

5.1 Sammankoppling N / PE punkt.

Inte godkänd

Leverantör har kopplat ihop PE och N plint och med detta gått från fyrledarsystem till femledarsystem och sedan tillbaka till fyrledarsystem. Felaktig sammankoppling.

Godkända kontrollpunkter

14/15

Böjradie

Femledarsystem

Förskruvningar

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

1/5

6.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas vid undercentralerna enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

4/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för likspänning

Växelriktare

Anmärkningar

2/36

7.1 AC anslutning växelriktare

Inte godkänd

Kabeln sitter för spänt ut från förskuvningen och drar den mot väggen.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

7.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren har inte ett korrekt avstånd till närmaste objekt.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

Godkända kontrollpunkter

34/36

AC Böjradie

AC Kablage förläggning

Anslutning av ledare

Avstånd till hav

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Smartmätare

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Ventilation

Väderbeständigt material

Växelriktarens IP klassning
