1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
9.4
Installation genom
Sesol
Datum
13 maj 2024
Ort
Nybro, Kalmar län
94% godkända6% ej godkända
Om installationen
PanelerLongi: LR5-54HPB
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörCHINT: Sungrow DTSU666
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
Batteri
Anmärkningar
1/15

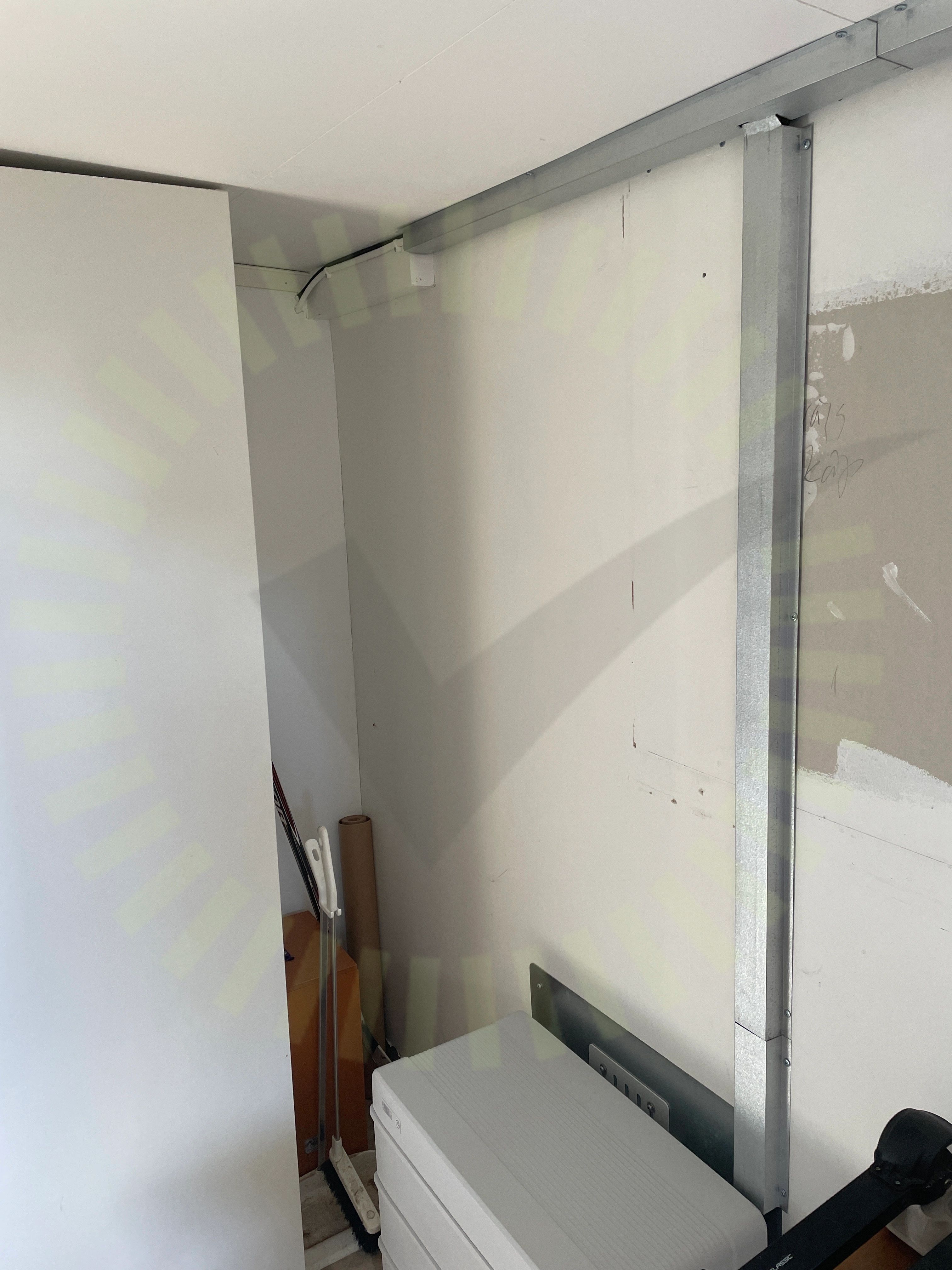

2.1 Utrymme
ÖverenskommelseInstallatör och anläggningsägare har kommit överens om placering samt att frostvakt ska installeras då utrymmet ej är uppvärmt.
SBR064-256-UEN-Ver19-202302, Sida 14/Sungrow: SBR096/128/160/192/ 224/256 Datasheet
Godkända kontrollpunkter
12/15BatterimodulDC anslutningFastsäkring av produktLock och sidoskyddNärliggande objektRakt ståendeSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageVäderskydd
Ej tillgängligt vid besiktning
2/15Batteri PESammansättning av komponenter
Smartmätare
Godkända kontrollpunkter
4/4Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, Longi: LR5-54HPB
Anmärkningar
2/17

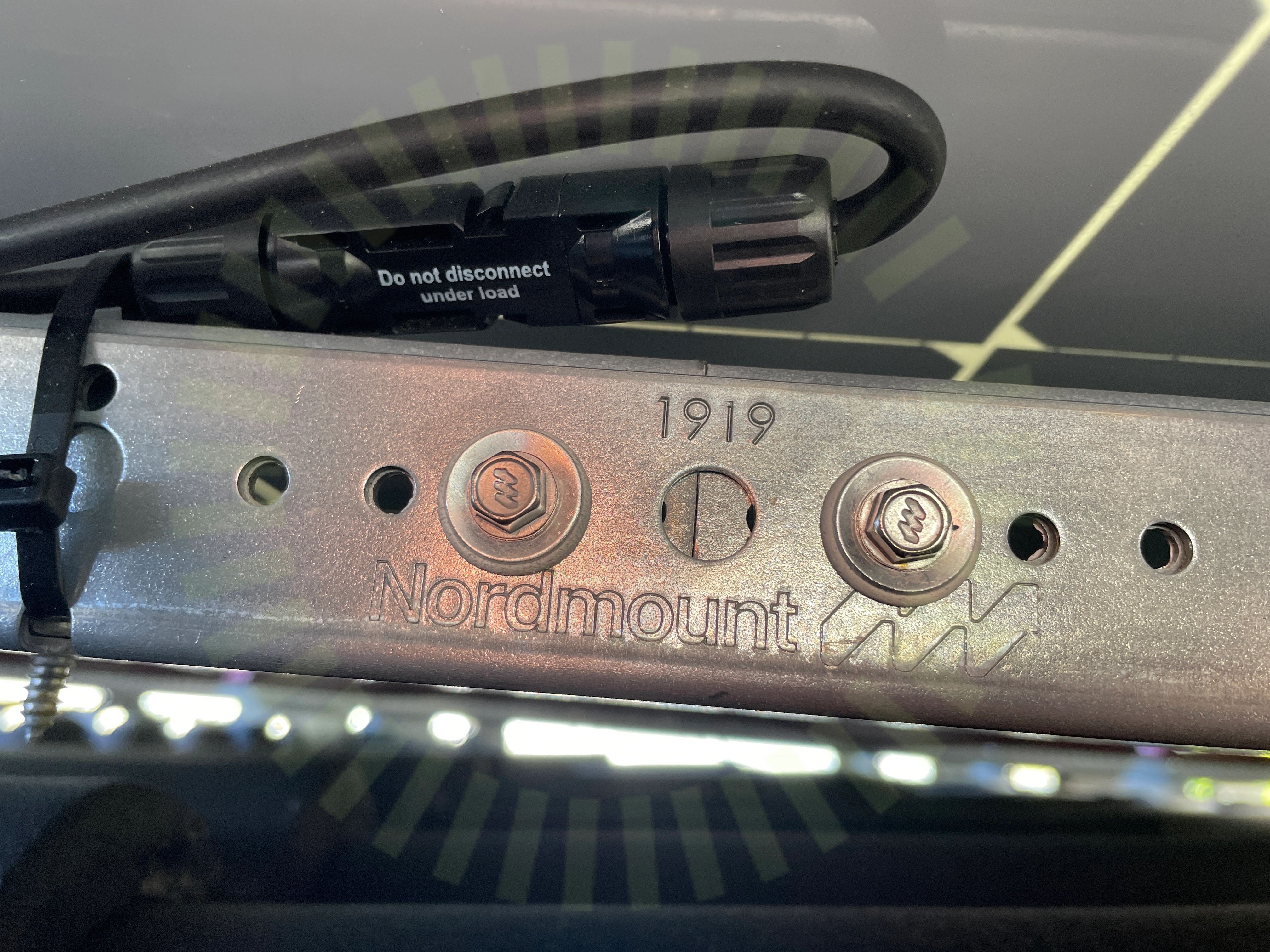

5.1 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie.
Installation Manual for LONGi Solar PV Modules V18, Sida 21

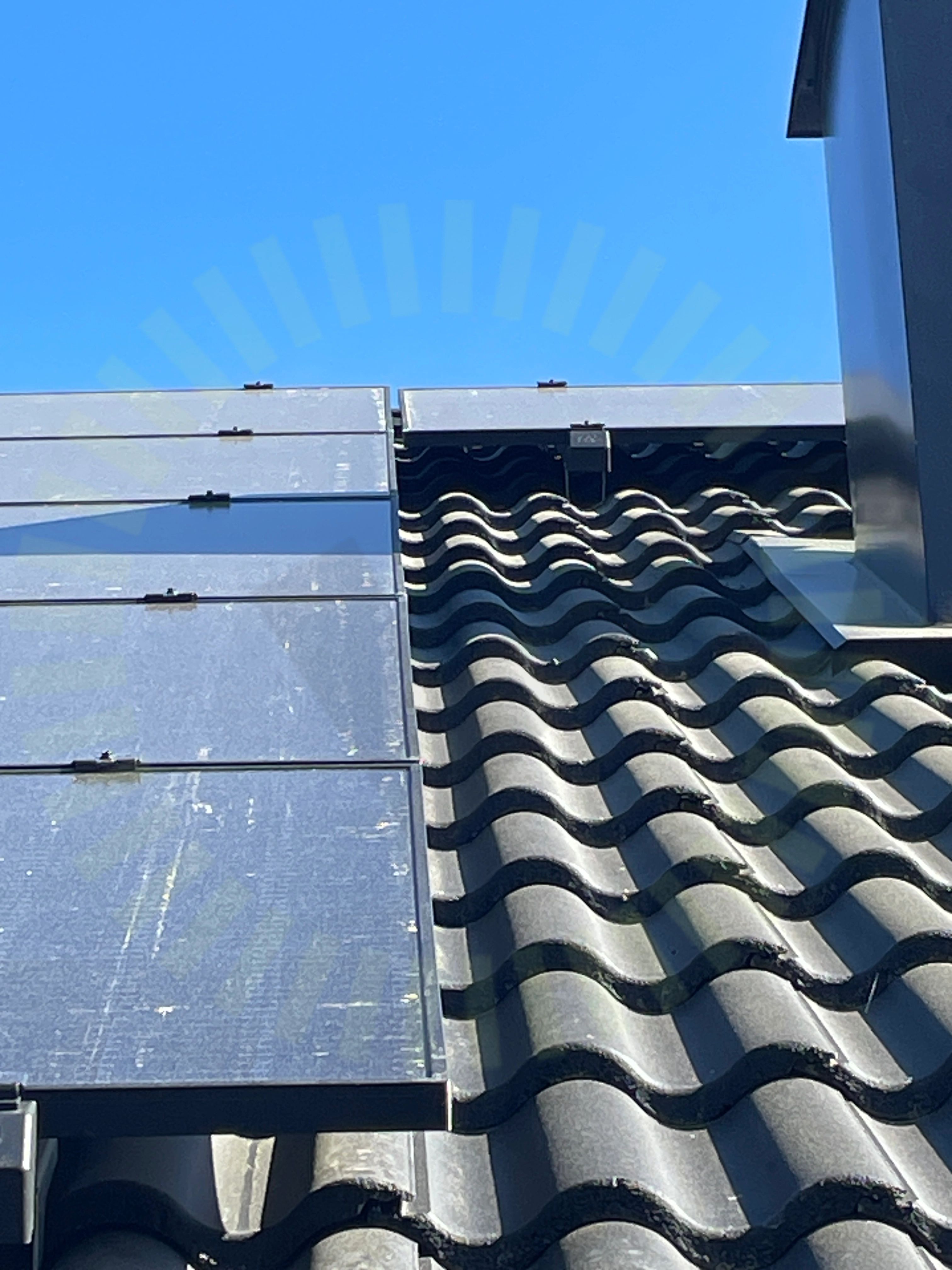

5.2 Skugga
Inte godkändLongi anvisar att paneler ska placeras på ytor fria från skuggande hinder.
Installation Manual for LONGi Solar PV Modules V18, Sida 9
Godkända kontrollpunkter
15/17Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelramar separeradeSkador på panelSpänningar i ramStress på kontakterSträngförläggning
Tak 1, Nordmount Panntak: Bärläkt
Godkända kontrollpunkter
24/24Använd skruvBlandning av infästningarBärläktens dimensionFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningStående skenorSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor
Undercentral
Anmärkningar
1/7
7.1 PEN-ledare
Inte godkändInstallation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.
SS 436 40 00, utgåva 4 (543.4.1)
Godkända kontrollpunkter
6/7FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
3/36

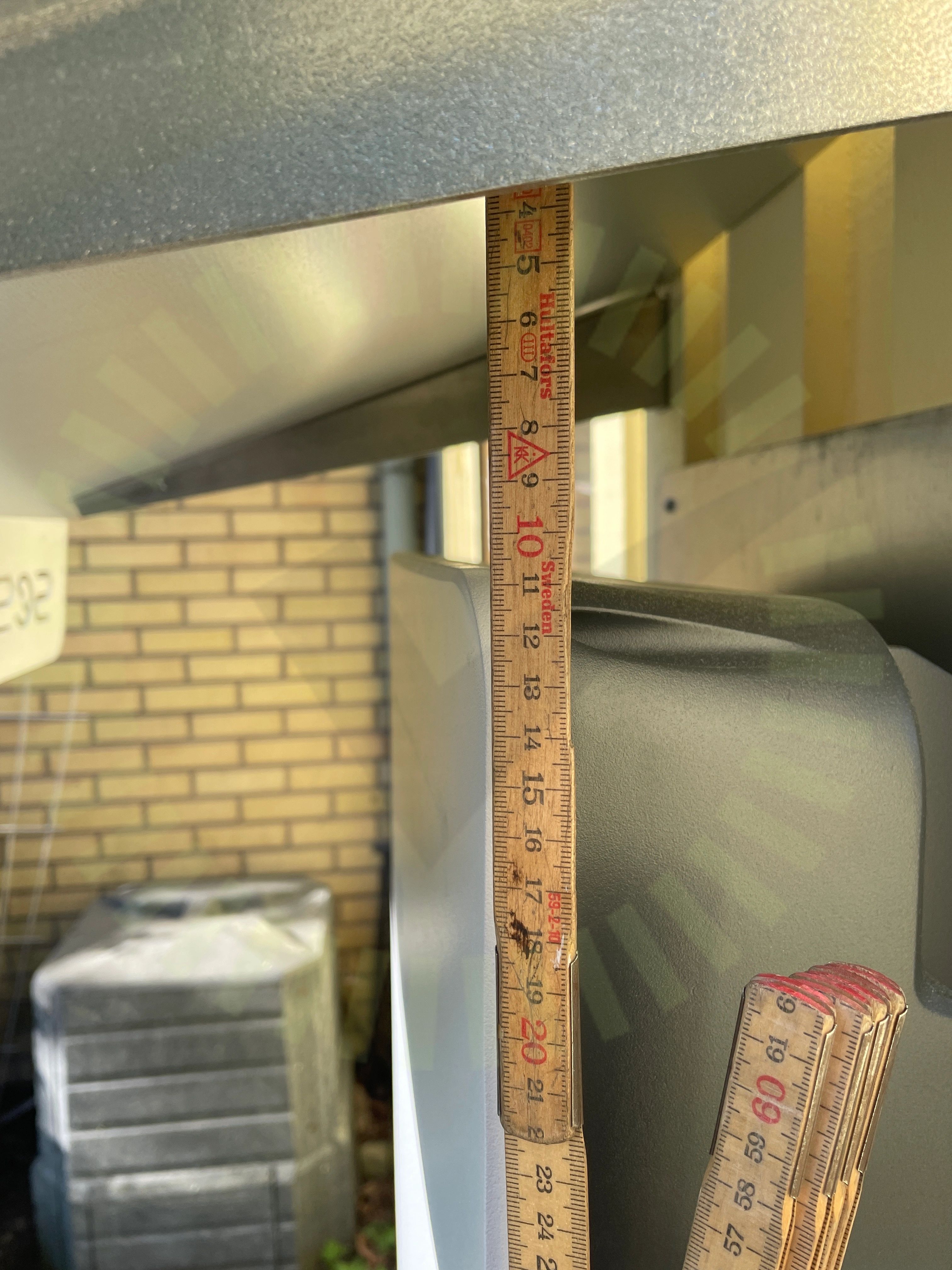

9.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

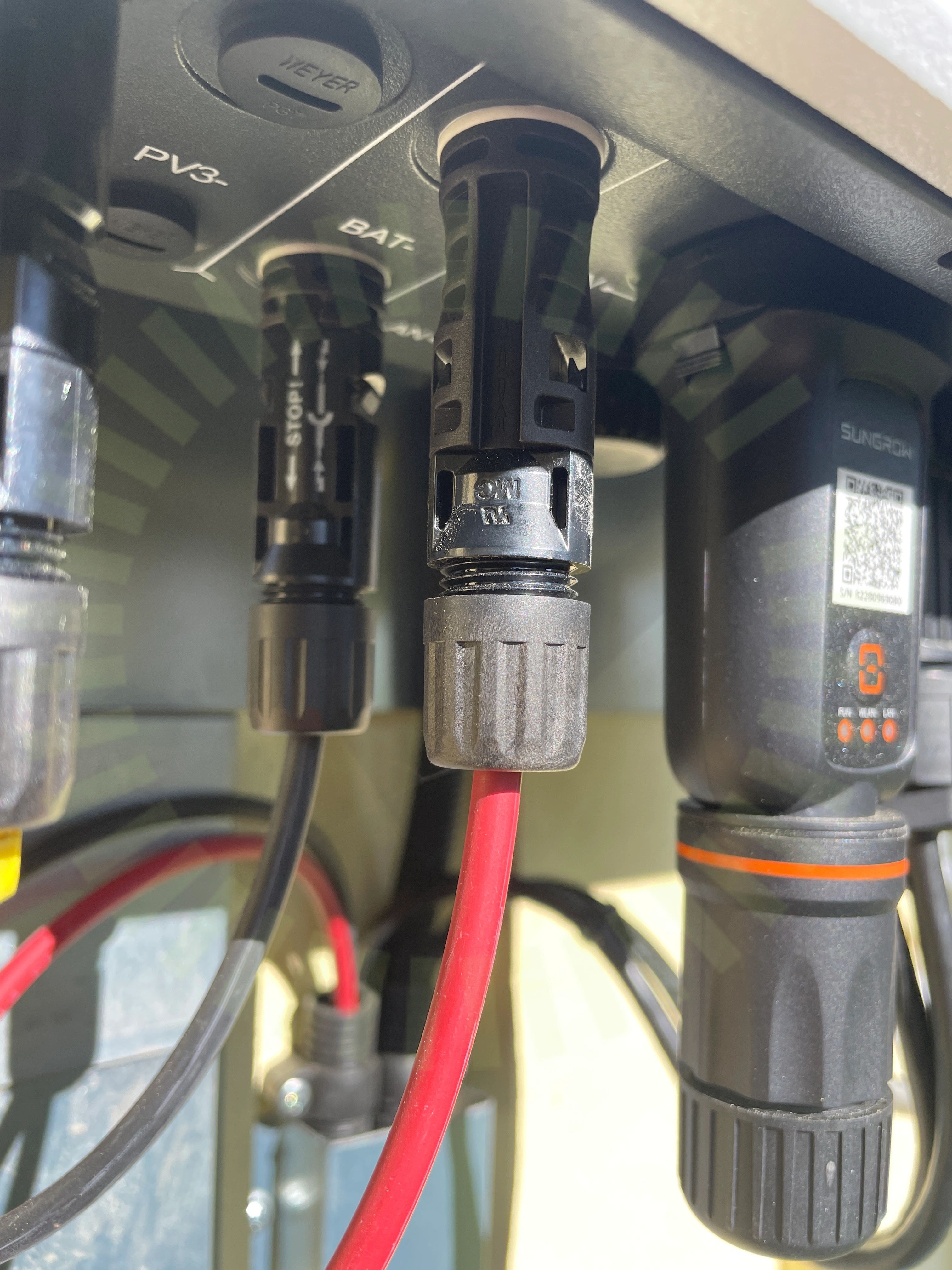

9.2 DC Kontakter
Inte godkändKontakter avviker från anvisningar.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 43 / 71-74

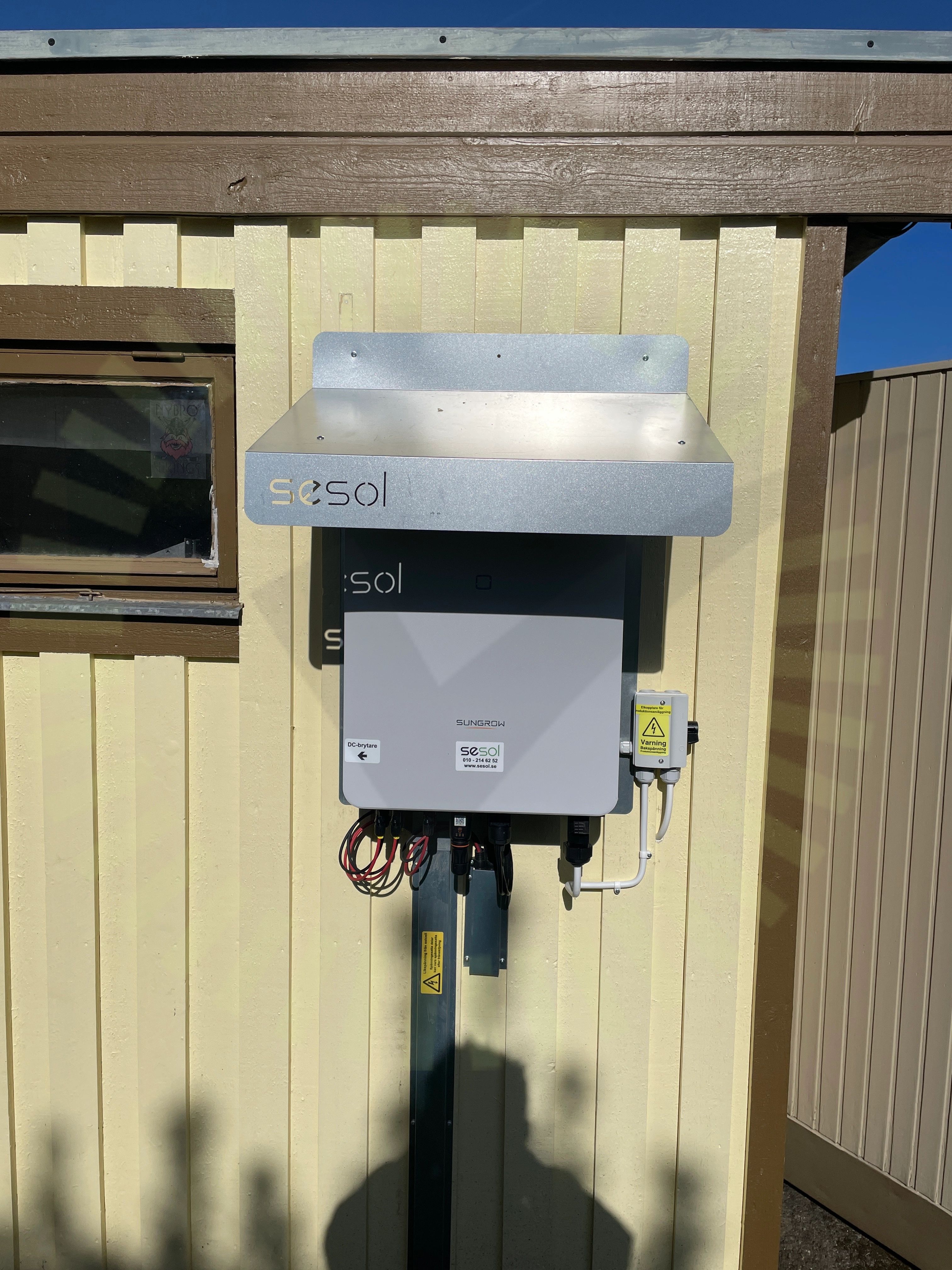

9.3 Väderskydd
Inte godkändTillverkaren tillåter inte att växelriktaren placeras i direkt solljus. Rakt östlig placering.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 35
Godkända kontrollpunkter
33/36AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
