Besiktningsrapport
9.4
Installation genom
Täta tak Energi
Datum
4 april 2023
Ort
Ystad, Skåne län
Klämmornas placering
Panelkablagets böjradie
Skenornas infästning
94% godkända
6% ej godkända
Om installationen
Paneler
Risen: RSM40-8 385-405W
Montagesystem
ESDEC Lutande Panntak
Växelriktare
Huawei: SUN2000 (12-20KTL)-M2
Installerad av Täta tak Energi som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Tak 1, ESDEC Lutande Panntak
Anmärkningar
2/27
2.1 Skenans utstick för klämma
Inte godkänd
Uppmätt mått 15mm. Bild ej möjlig underifrån.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23

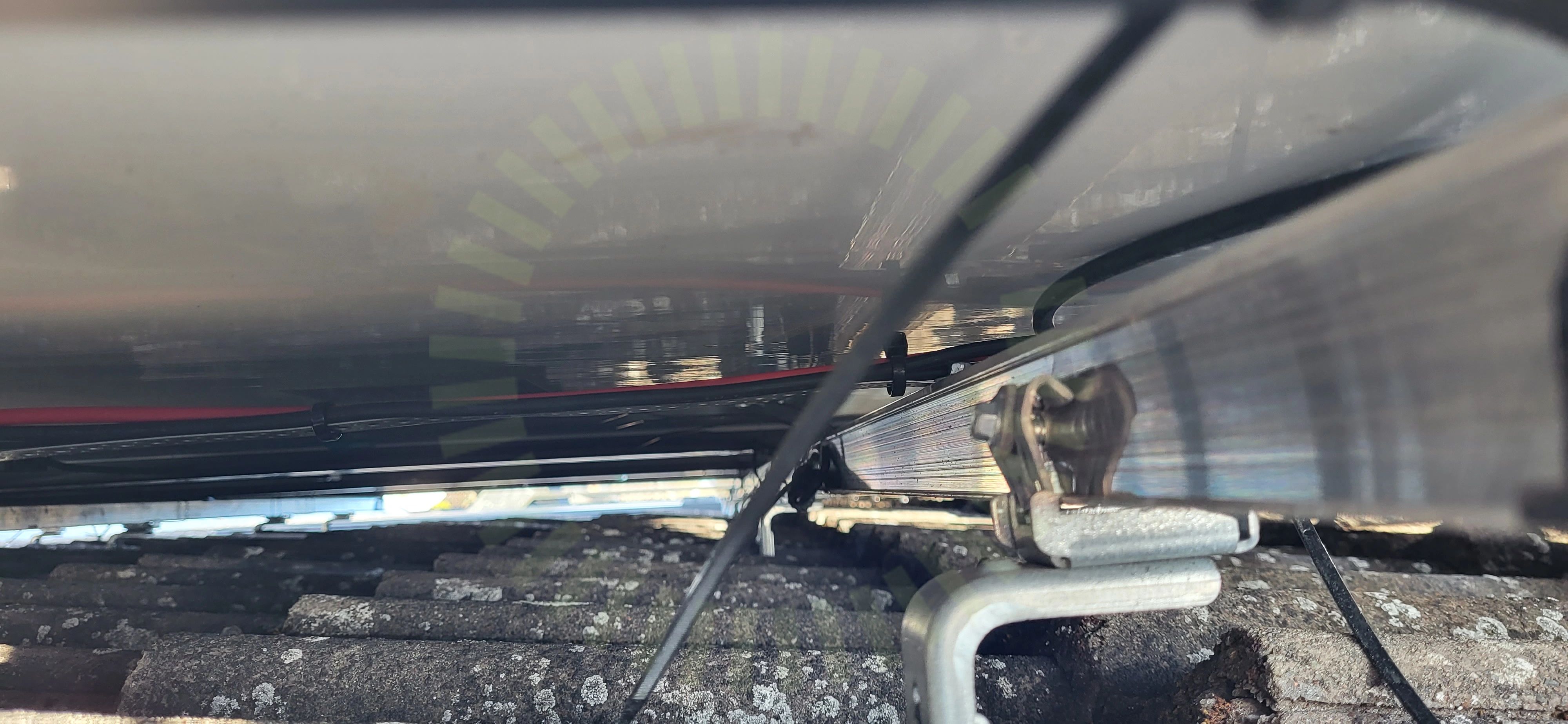

2.2 Skenornas infästning
Inte godkänd
Skenan är inte fäst i infästningsmaterialet korrekt. Gafflar måste ligga på skenan även om den är skruvad.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18
Godkända kontrollpunkter
25/27
Använd skruv för klämma
DC kabel förläggning
Dräneringshål pekar neråt
Främmande material
Kabeluppfästning
Klämmans placering i skena
Läktinfästning
Mittklämmor
Panelramens höjd
Panelstorlek
Shims
Skada på klämmor
Skador
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takets lutning
Takgenomföring
Takkrokarnas CC
Takkrokens höjdjustering
Underbyggnad
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Tak 1, Risen: RSM40-8 385-405W
Anmärkningar
2/18
3.1 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
PV module installation and maintenance manual A1 2023 sida 26.

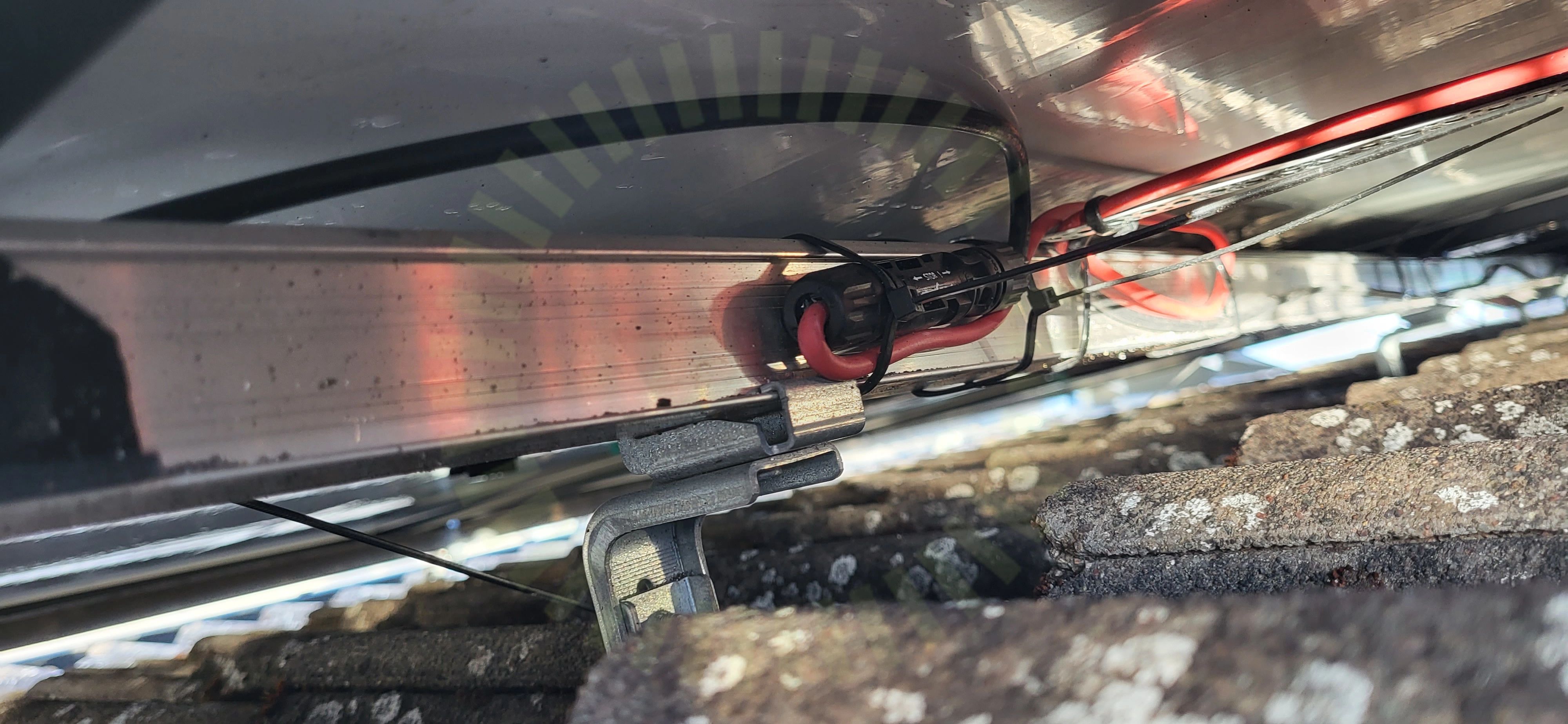

3.2 Panelkablagets böjradie
Inte godkänd
Panalernas kablar har en för skarp böjradie.
Godkända kontrollpunkter
16/18
Avstånd till hav
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas storlek
Klämmornas överlappning
Kontakter
Kopplingslåda
Panelramar separerade
Punktbelastning
Skador
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/34
5.1 DC anslutning
Inte godkänd
Strängar av olika storlek är kopplade på samma MPPT.
Godkända kontrollpunkter
33/34
AC Anslutning Växelriktare
AC Böjradie
AC Genomföringar
AC Kablage dimensionering
AC Kablage förläggning
AC kablage skada
AC kablage skarp kant
Avstånd närliggande objekt
Avstånd till havet
Bakomliggande material
DC Genomföringar
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skada
DC Kablage skydd
DC Kontakter
DC Kontakter anslutning
DC Kontakter förskruvning
DC Kontakter stress
DC Max Spänning
DC Max Ström
DC Min Spänning
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Infästning
Jordning av chassi
Ledare Fastspända
Märkning
Säkringsdimension
Ventilation
Väderskydd
Växelriktarens IP klassning
