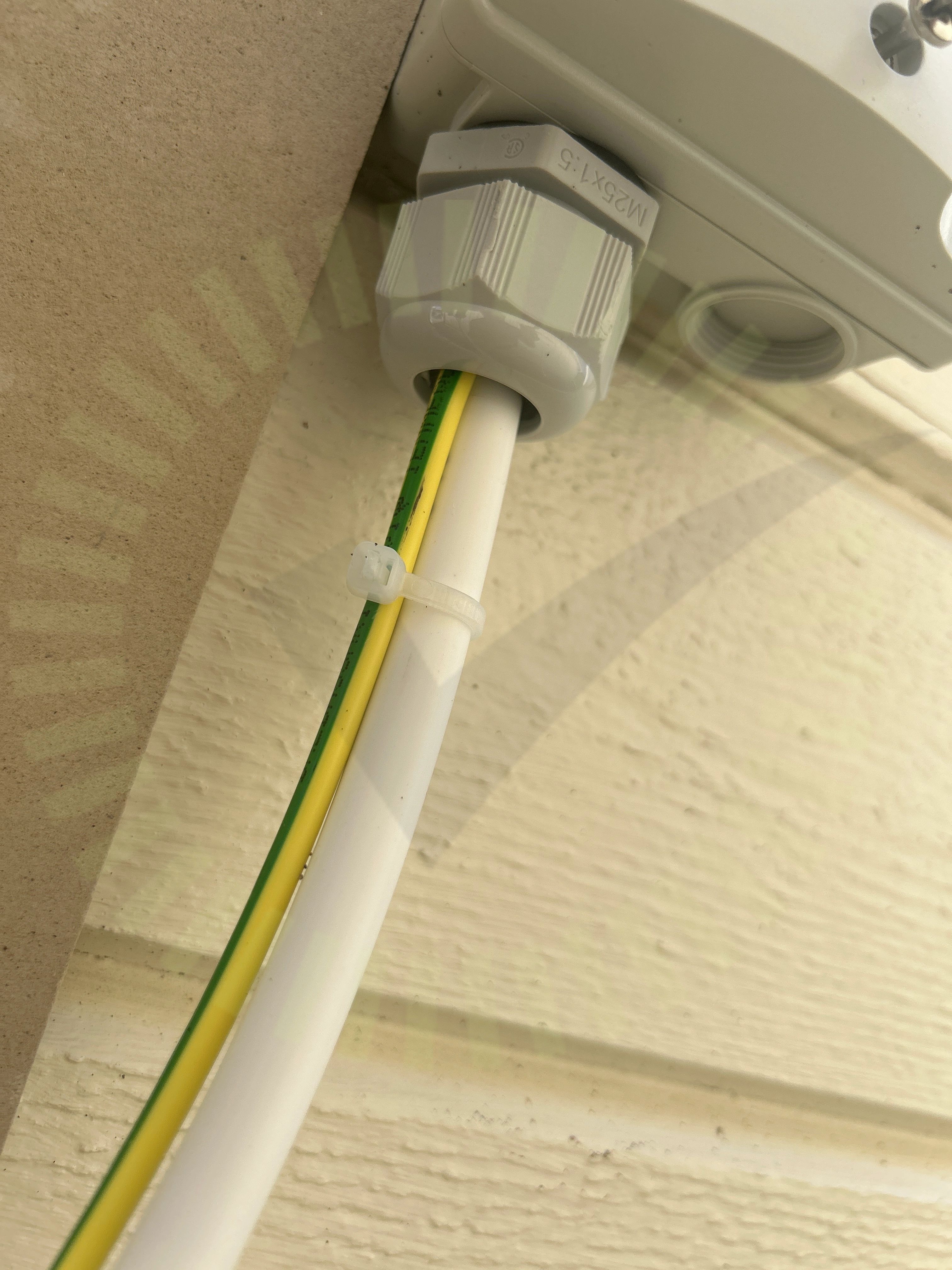

2.1 Kabelinföringar
Inte godkändFörskruvning avsedd för en kabel har två kablar i sig.
Besiktningsrapport
9.6
Installation genom
Skandica Solar
Datum
19 juni 2024
Ort
Torslanda, Västra Götalands län
93% godkända7% ej godkända
Om installationen
PanelerTrina: TSM-NEG9RC.27
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareGroWatt: MOD 3-10KTL3-XH
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Säkerhetsbrytare AC
Anmärkningar
1/7Godkända kontrollpunkter
6/7Anslutningar i brytareEgenskaperIdentifieringInfästningPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, Nordmount Panntak: Bärläkt
Godkända kontrollpunkter
24/25Använd skruvBlandning av infästningarBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/25Takgenomföring
Tak 1, Trina: TSM-NEG9RC.27
Anmärkningar
1/14

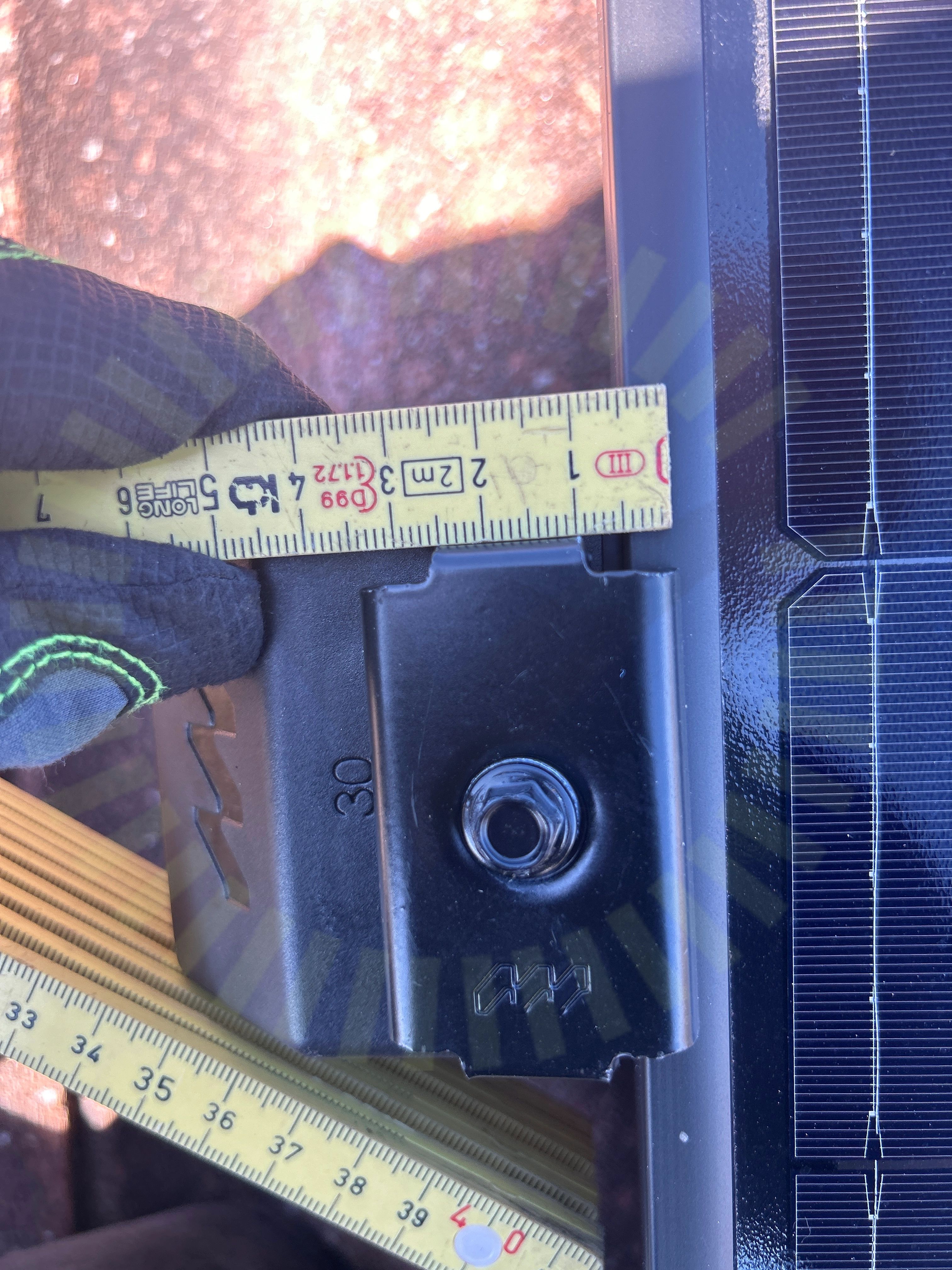

4.1 Klämmornas överlappning
Inte godkändPanelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
Trina: User Manual UM-M-0002/Ver. J Nov 2023, Sida 16
Godkända kontrollpunkter
13/14DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Undercentral
Godkända kontrollpunkter
7/7FasskenaFemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
1/4

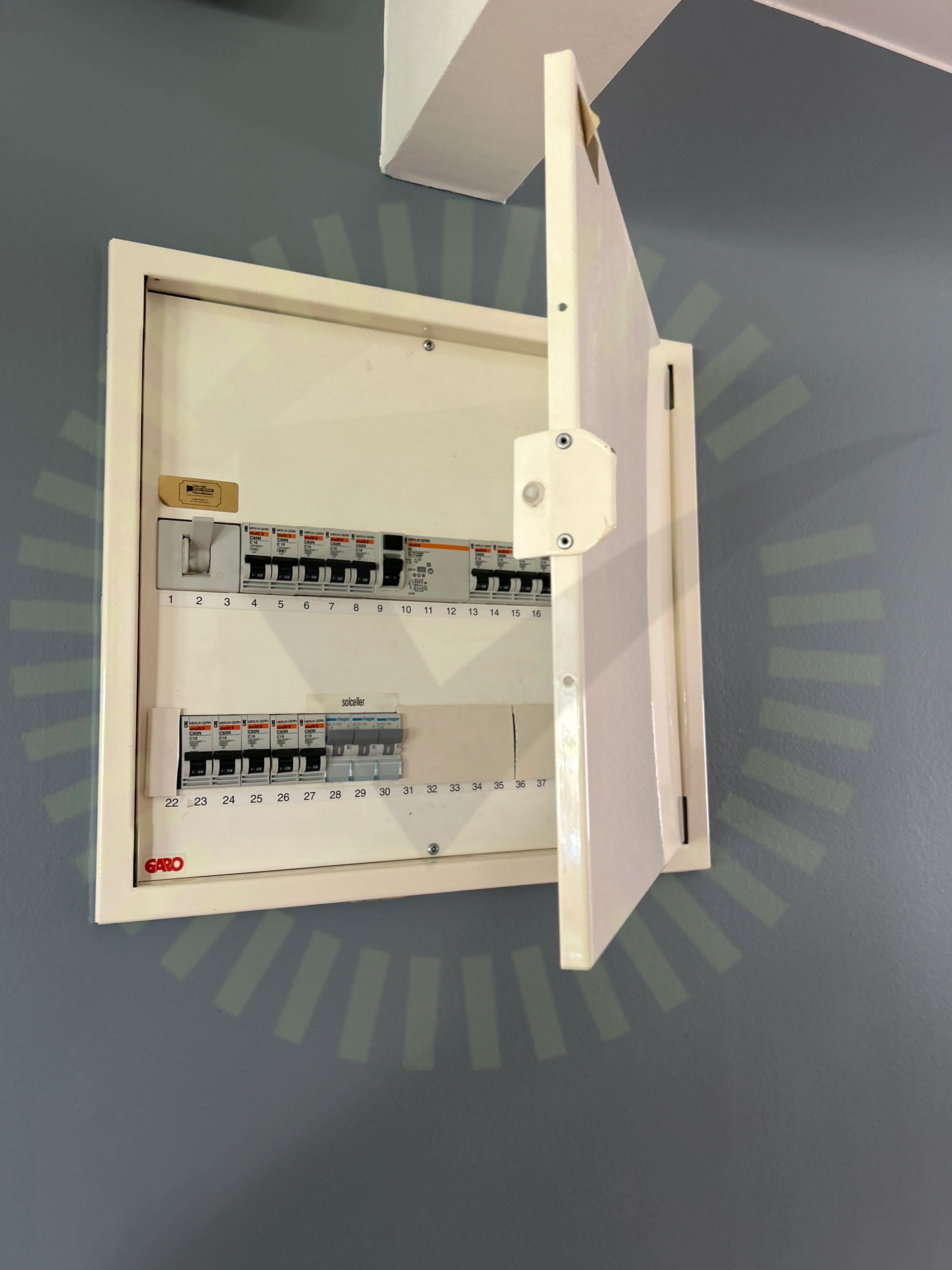

6.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
Godkända kontrollpunkter
3/4Missvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
5/35

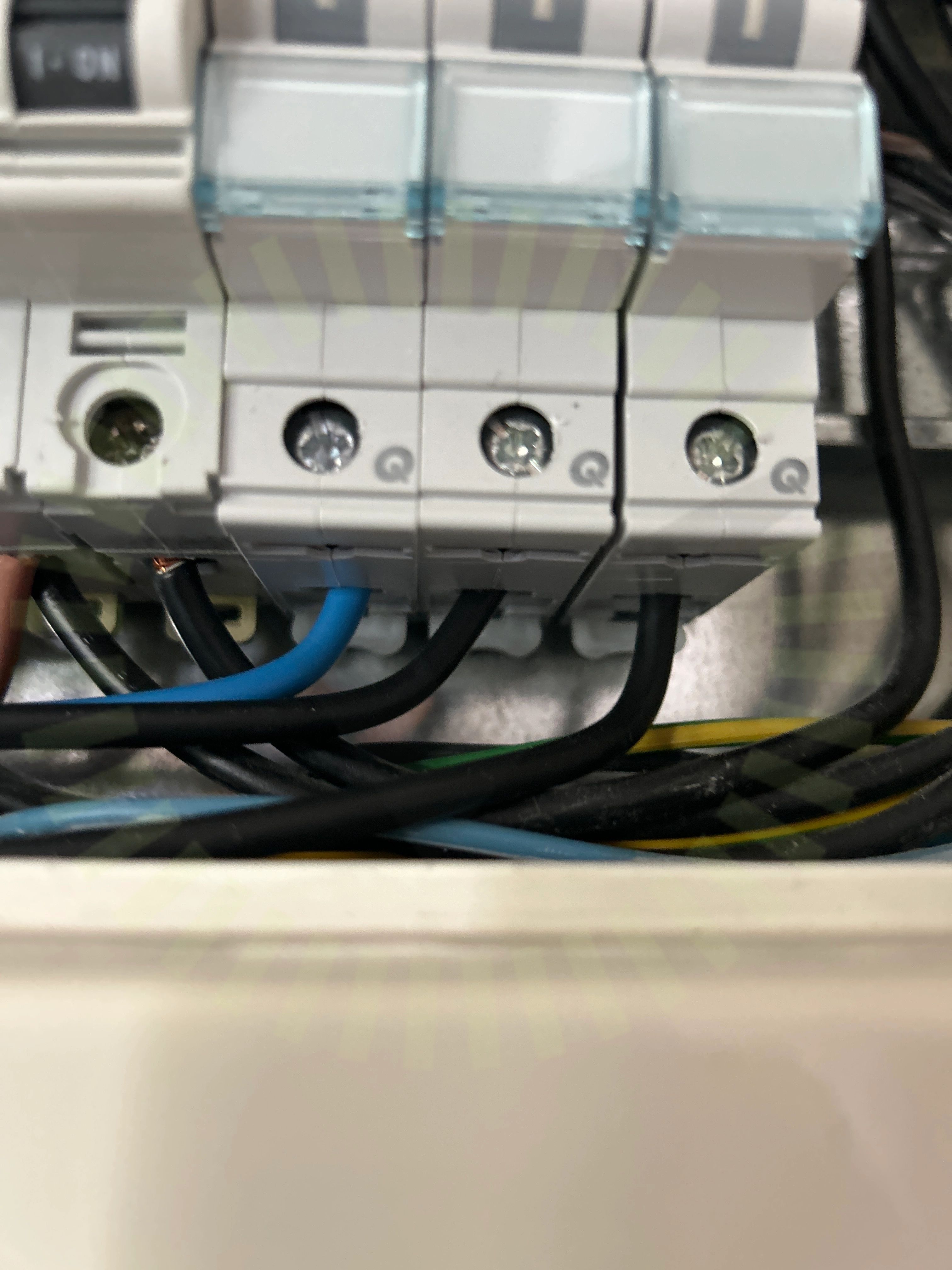

7.1 Anslutning av växelriktare
Inte godkändKablage har fel färgmärkning i centralen.

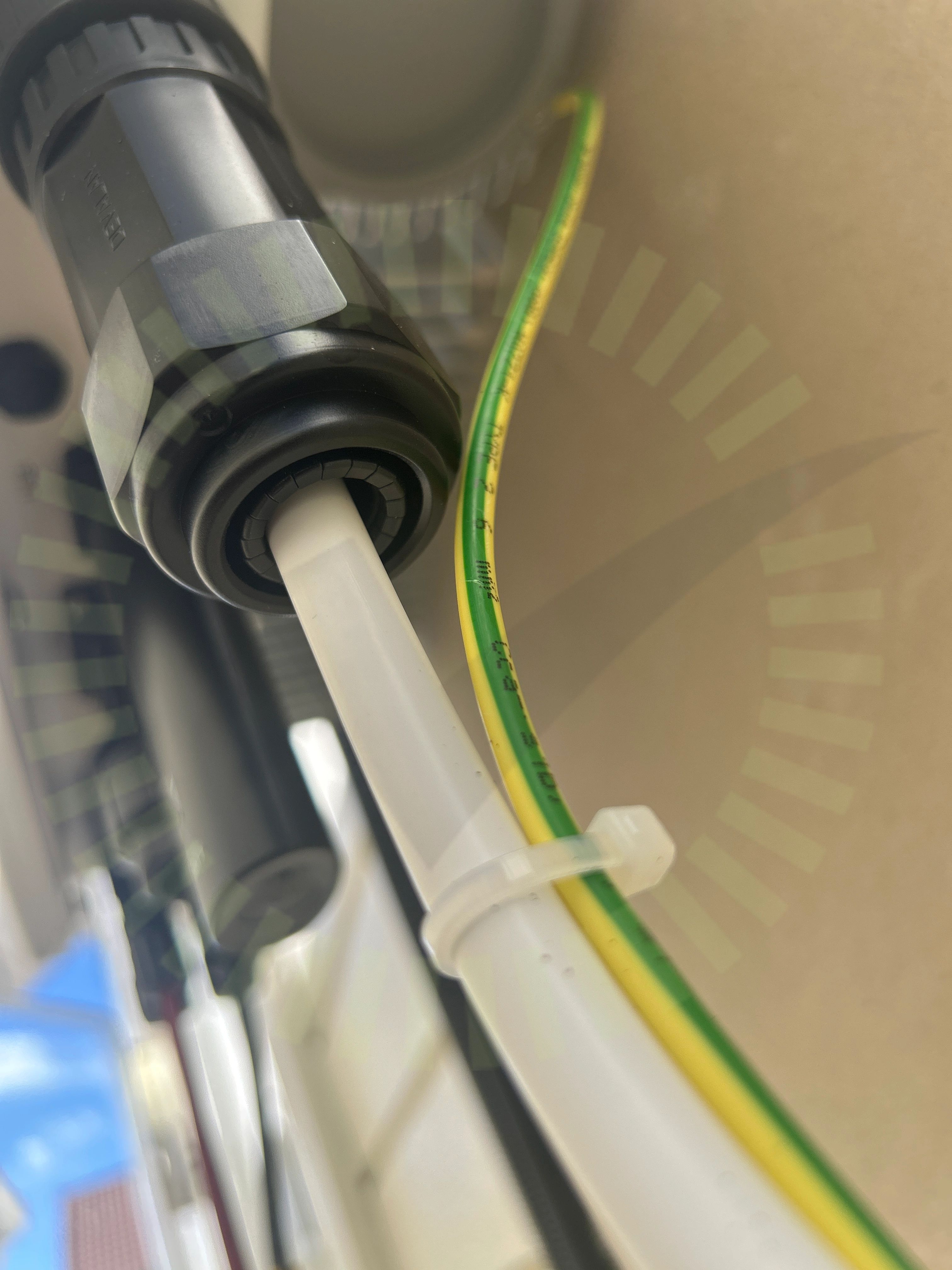

7.2 Förskruvning
Inte godkändFörskruvning håller inte i kablage. Går att röra in och ut.
7.3 Väderskydd
RekommendationTillverkaren rekommenderar inte att växelriktaren placeras utan väderskydd.
MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 13

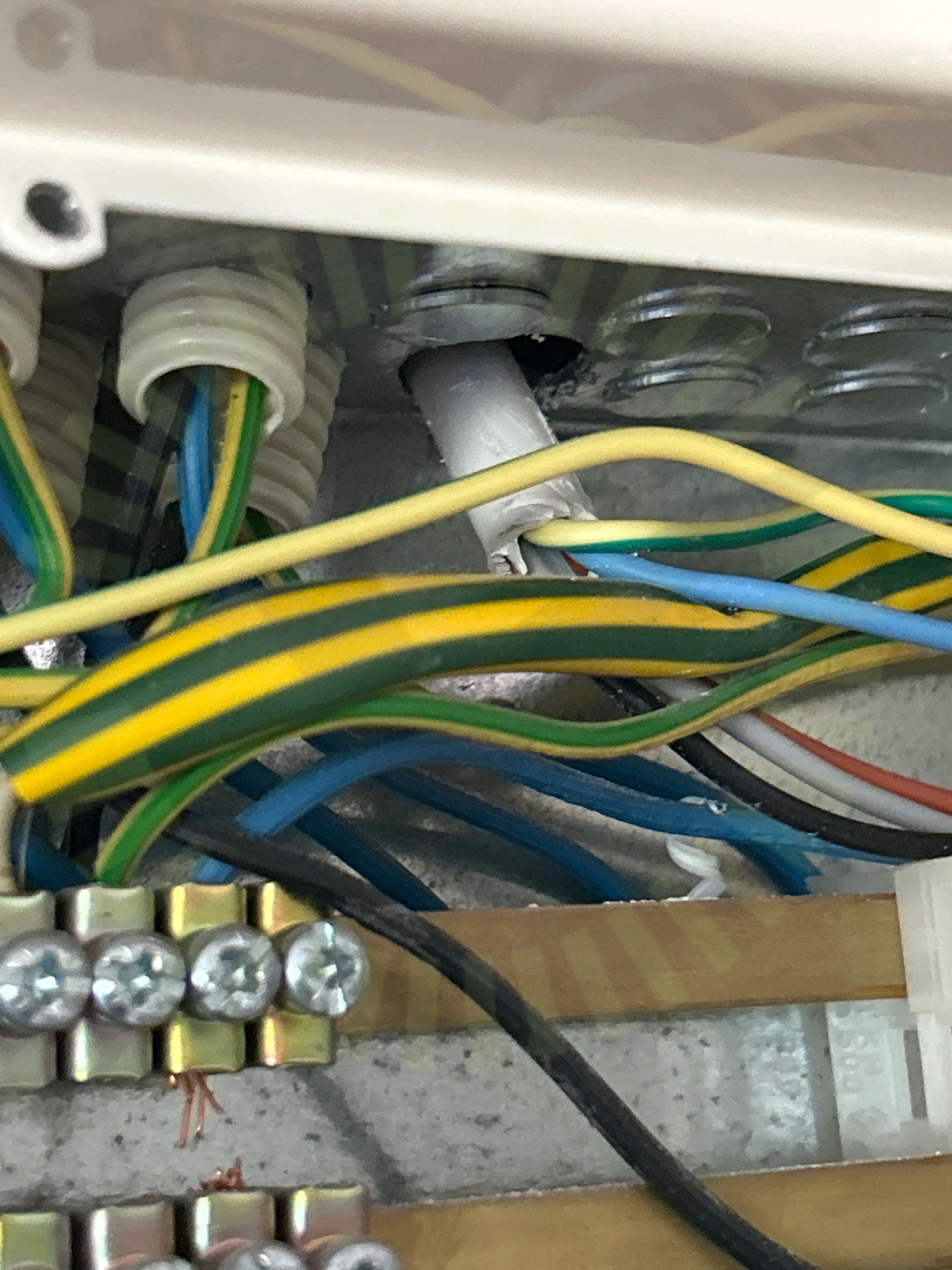

7.4 Skarp kant
Inte godkändKablage ligger mot skarp kant.
7.5 Växelriktarens IP klassning
Inte godkändOanvända dc-kontakter är ej pluggade
Godkända kontrollpunkter
30/35AC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialSträngdesign
