Besiktningsrapport

8.7

Installation genom

Alstra

Datum

28 april 2023

Ort

Beddingestrand, Skåne län

Förbindelse av kontakter

Kontakter

Missvisande varselmärkning

89% godkända11% ej godkända

Om installationen

PanelerRecom: RCM-xxx-6BHE

Montagesystem K2 Solid Rail med Weland Tätskiktsplattor

VäxelriktareSunGrow: SG5-12RT

TillbehörSmartmätare: CHINT DTSU666

Installerad av Alstra som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/2

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

1/2

Strängschema

Tak 1, K2 Solid Rail med Weland Tätskiktsplattor

Anmärkningar

4/24

2.1 Skenornas infästning

Inte godkänd

Två olika montagesystem är blandade. Ingen av tillverkarna går i god för att deras material sitter kvar i den andres.

2.2 Skenornas överhäng

Inte godkänd

Två system är blandade. Ett underlag för att kontrollera skenornas överhäng saknas.

2.3 Blandade montagesystem

Inte godkänd

Två olika montagesystem är blandade. Garantier från tillverkare påverkas samtidigt som lastberäkningar från tillverkarna inte kan spegla verkligheten.

2.4 Tätskiktsplattor CC mått

Inte godkänd

Ett korrekt underlag att kontrollera infästningarnas CC mått mot saknas. 240 cm är uppmätt mellan infästningar.

Tillverkarens anvisningar

Godkända kontrollpunkter

19/24

Använd skruv för klämmaAnvända tätskiktsdukDC kabel förläggningFöremål mellan skena och panelramKabeluppfästningKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenor utstickSkenskarvSnö- och VindlastberäkningSvetsning takpappTermisk brytpunktVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/24

Tätskiktsplattor Infästning

Tak 1, Recom: RCM-xxx-6BHE

Anmärkningar

2/16

3.1 Förbindelse av kontakter

Inte godkänd

Kontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.

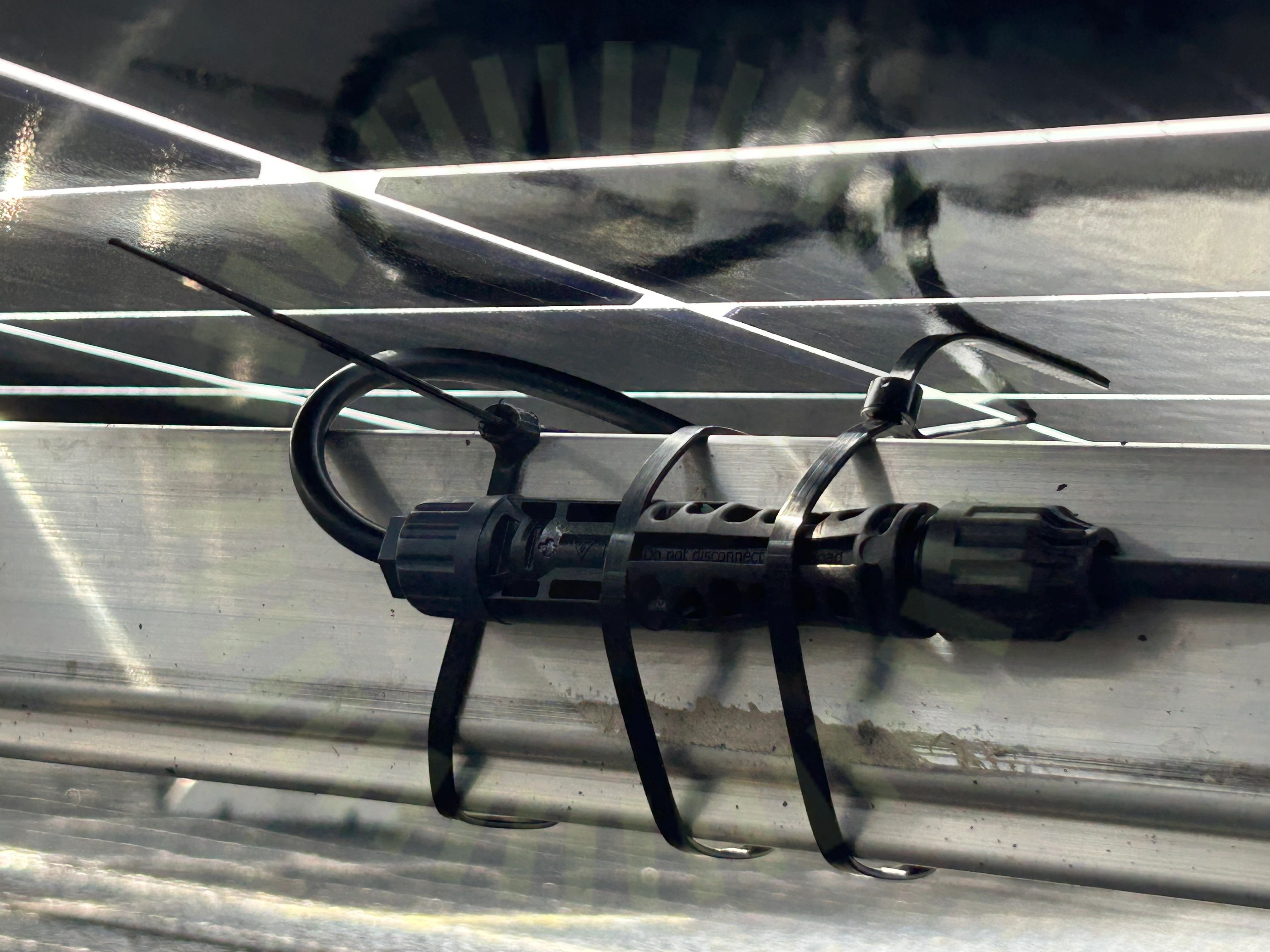

3.2 Kontakter

Inte godkänd

Buntband får inte placeras över kontakterna.

Godkända kontrollpunkter

14/16

DräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Varselmärkning

Anmärkningar

1/5

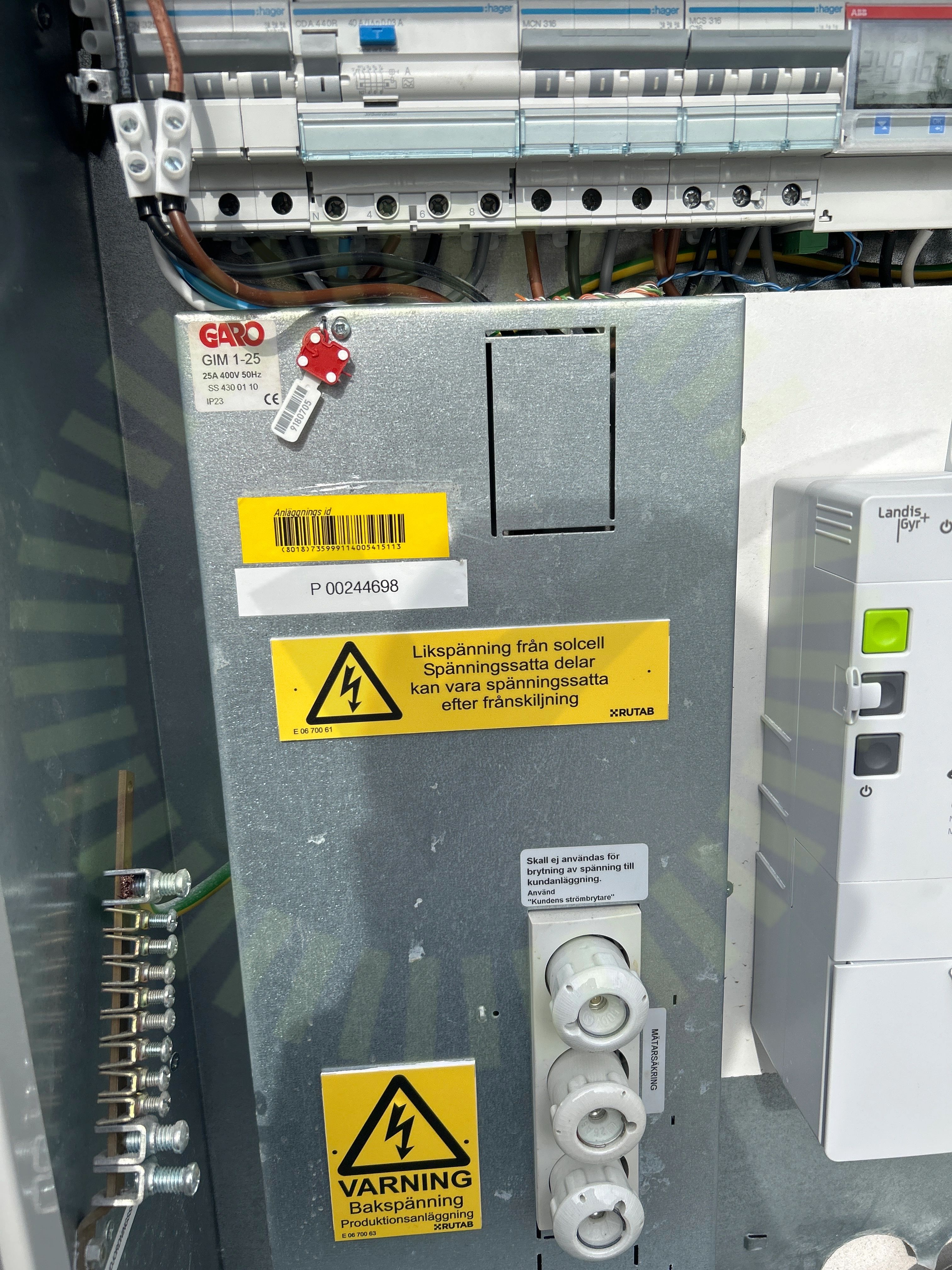

4.1 Missvisande varselmärkning

Inte godkänd

Missvisande varselmärkning. Ingen likspänning finns i fasadskåpet.

Godkända kontrollpunkter

4/5

Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/34

5.1 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34

Godkända kontrollpunkter

33/34

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningKabeldimensioneringLedare FastspändaMärkningPlaceringSkadat kablageSmartmätareSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
