Institutet för Solenergikvalitet

Besiktningsrapport

8.6
x

Installation genom

Sol i Väst

Datum

18 april 2023

Ort

Torslanda, Västra Götalands län
Kopplingslåda
Stress på kontakter
Skenornas överhäng
85% godkända15% ej godkända

Om installationen

PanelerLongi: LR5-54HIB 390-410
MontagesystemESDEC Lutande Panntak
VäxelriktareGroWatt: MOD 3-10KTL3-XH
Sol i Väst

Installerad av Sol i Väst som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/2

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet.

ELSÄK-FS 2022:1 (3 kap. § 6)

Tak 1, ESDEC Lutande Panntak

Anmärkningar

5/26

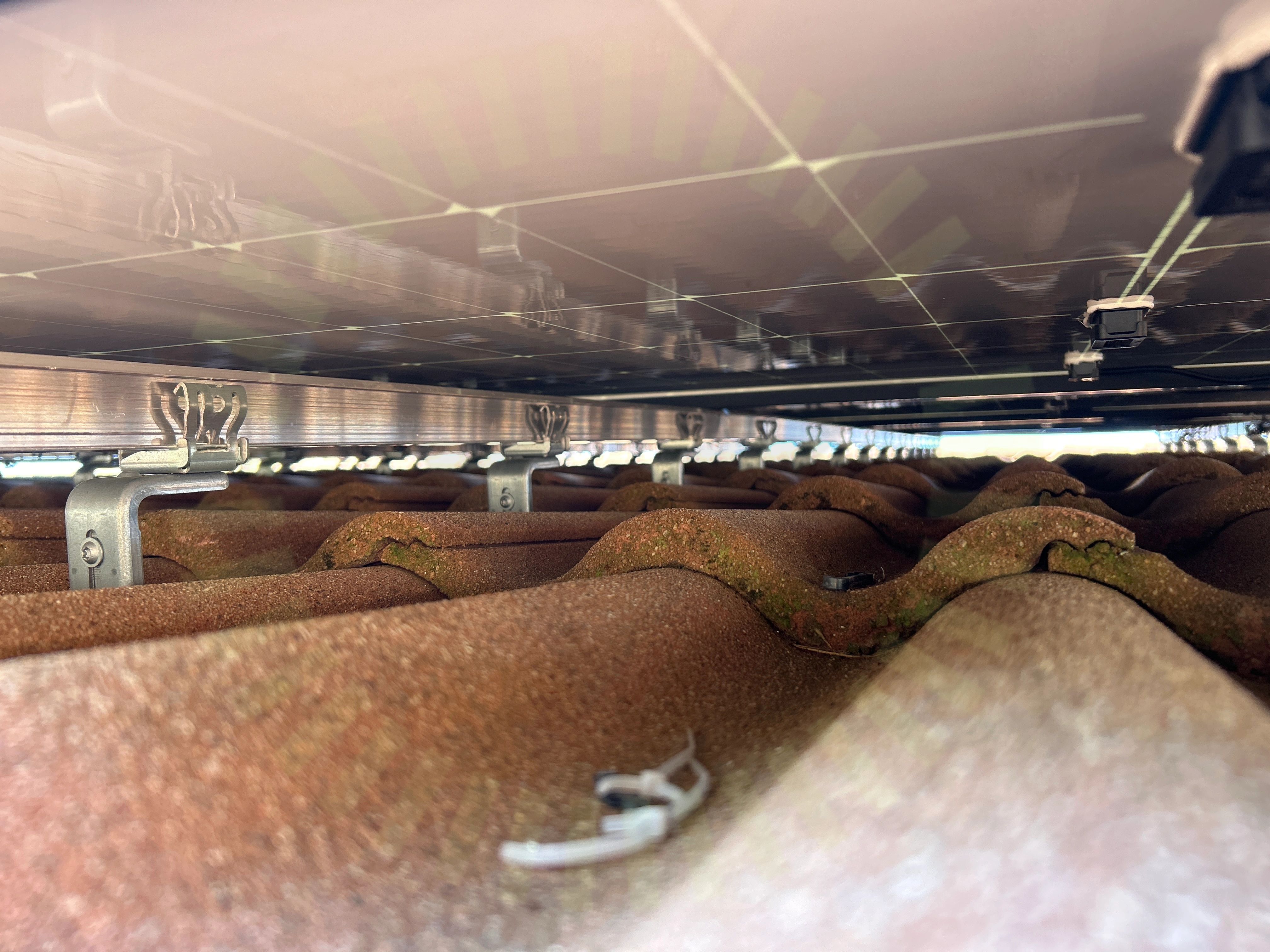

Förstärkningsskruv

2.1 Förstärkningsskruv

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Förstärkningsskruvar saknas för vertikala skenor.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25
Kabeluppfästning

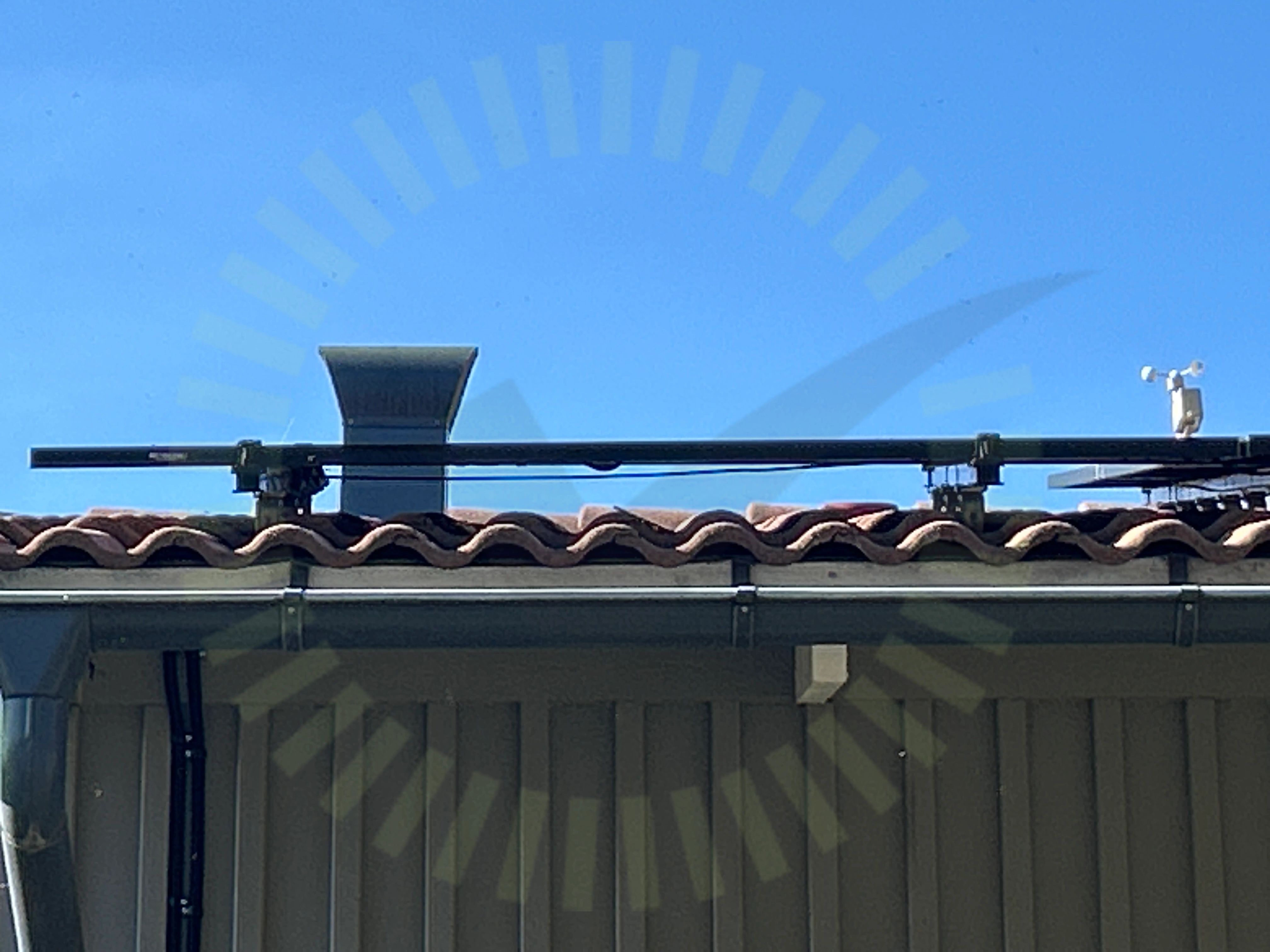

2.2 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid. Kablar hänger mellan skenorna.

SS 436 40 00 (712.521.101 och 522.8.4)
Skador

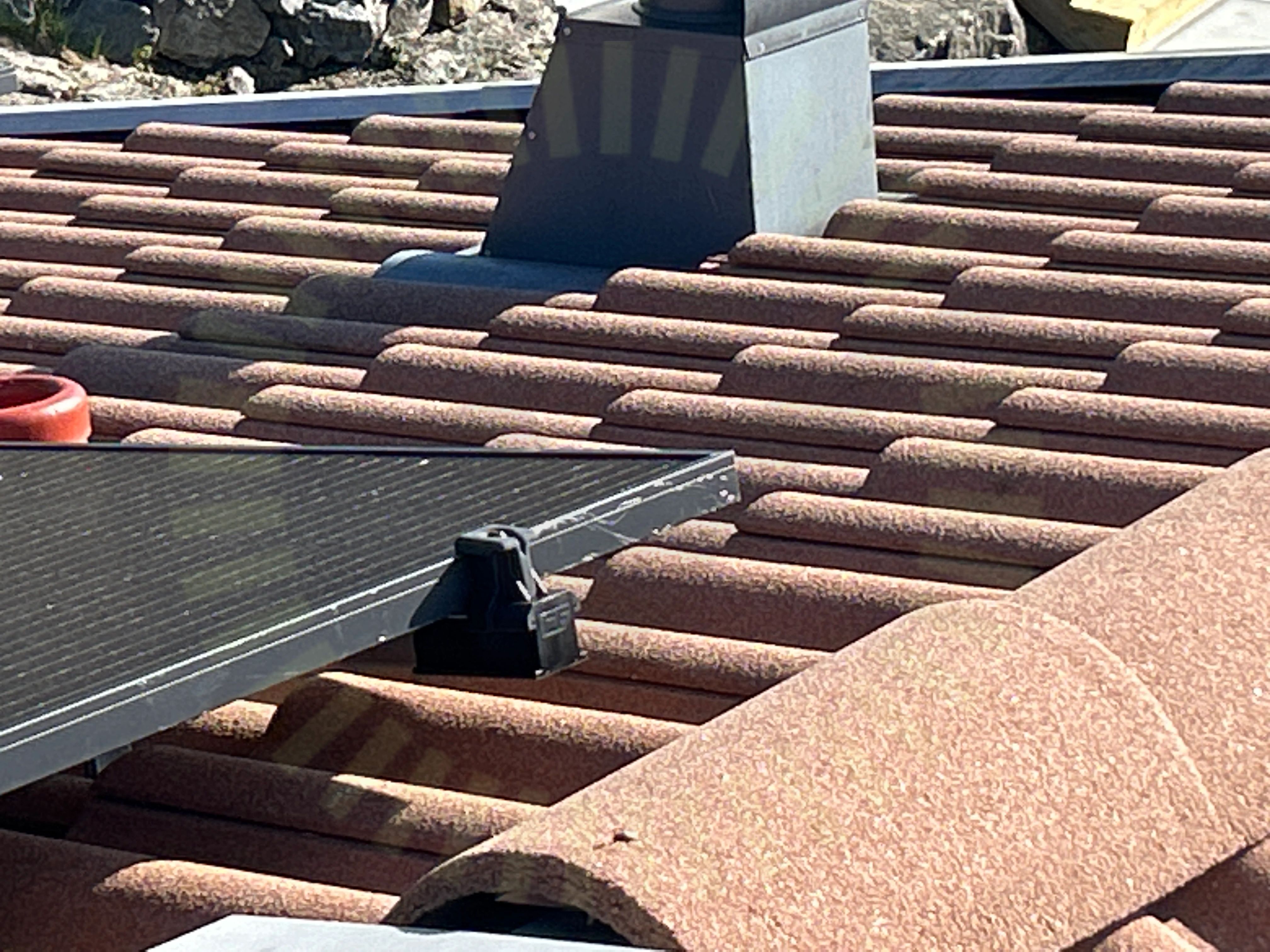

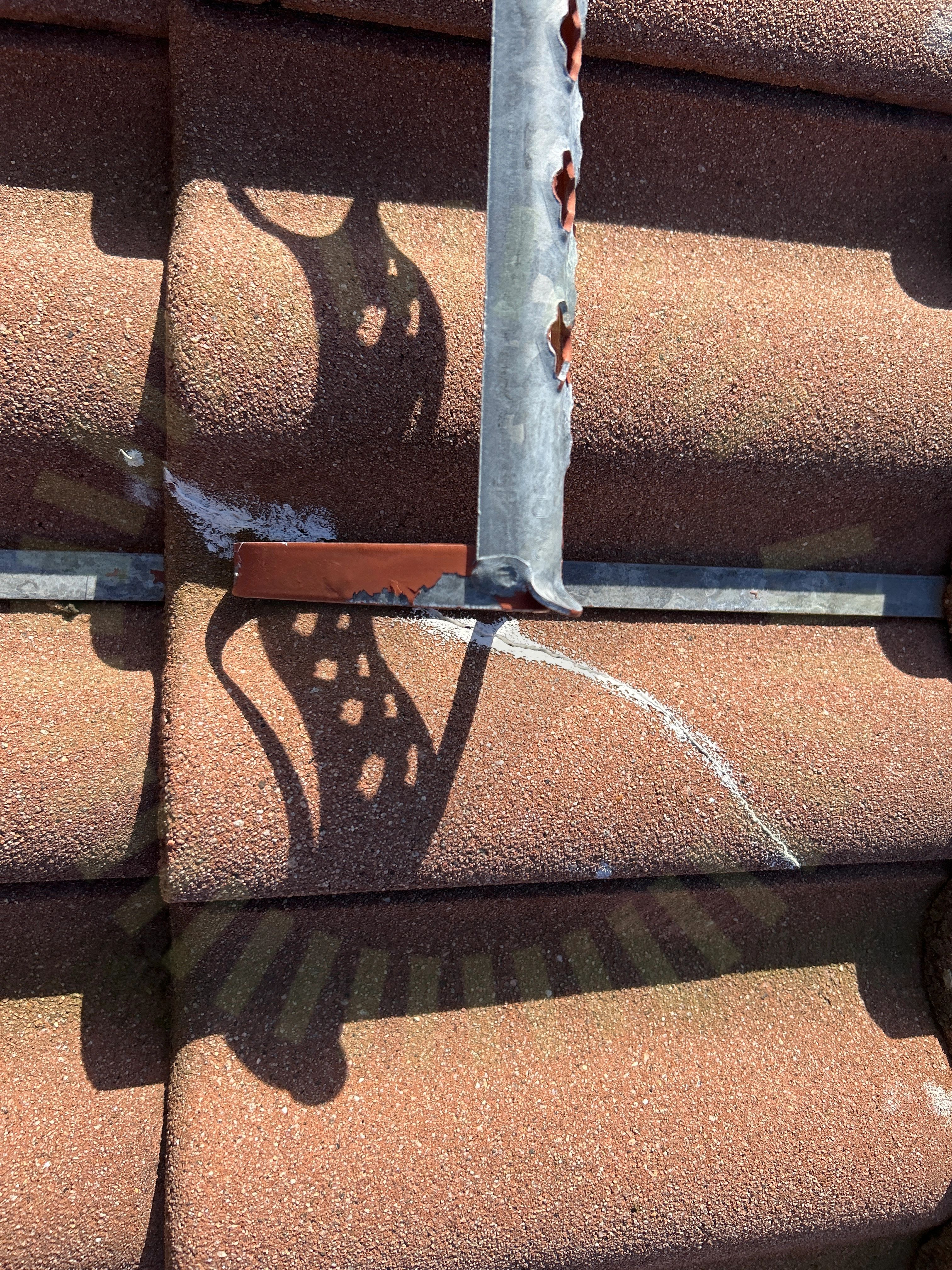

2.3 Skador

Inte godkänd

Skada på takpanna runt paneler. Försök till lagning gjord. Hittat på flertal ställen.

Skenornas överhäng

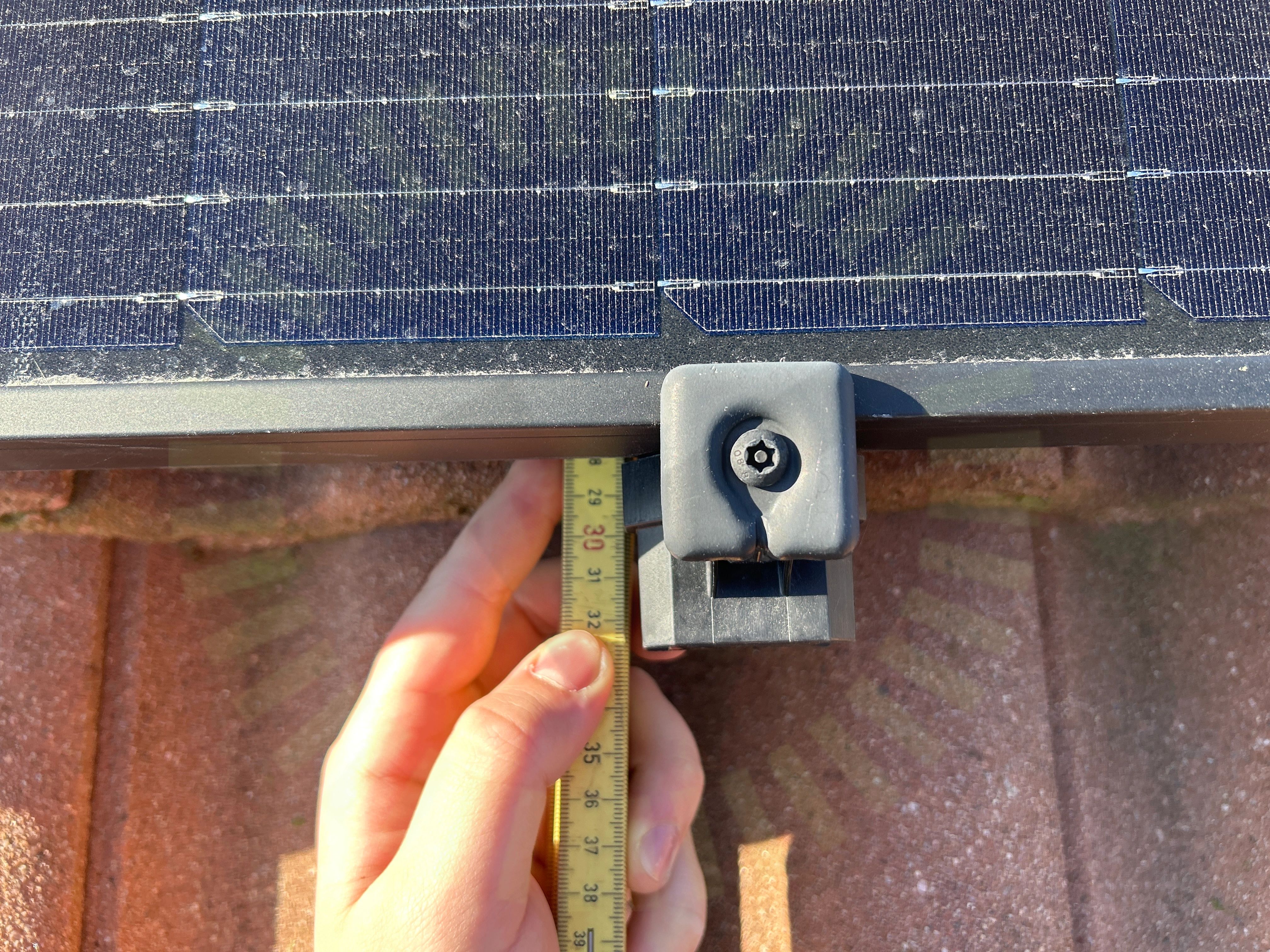

2.4 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. Ska Max vara 250 mm.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

2.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen stämmer inte med verkligheten. Lutning felaktig.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

20/26
DC kabel förläggningFrämmande materialKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekShimsSkada på klämmorSkenans utstick för klämmaSkenornas infästningSkenskarvarSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/26
Takgenomföring

Tak 1, Longi: LR5-54HIB 390-410

Anmärkningar

3/16
Kopplingslåda

3.1 Kopplingslåda

Inte godkänd

Kablage är hårt draget från panelernas utgångar.

Skador

3.2 Skador

Inte godkänd

Stor mängd repor noterade på panel.

Stress på kontakter

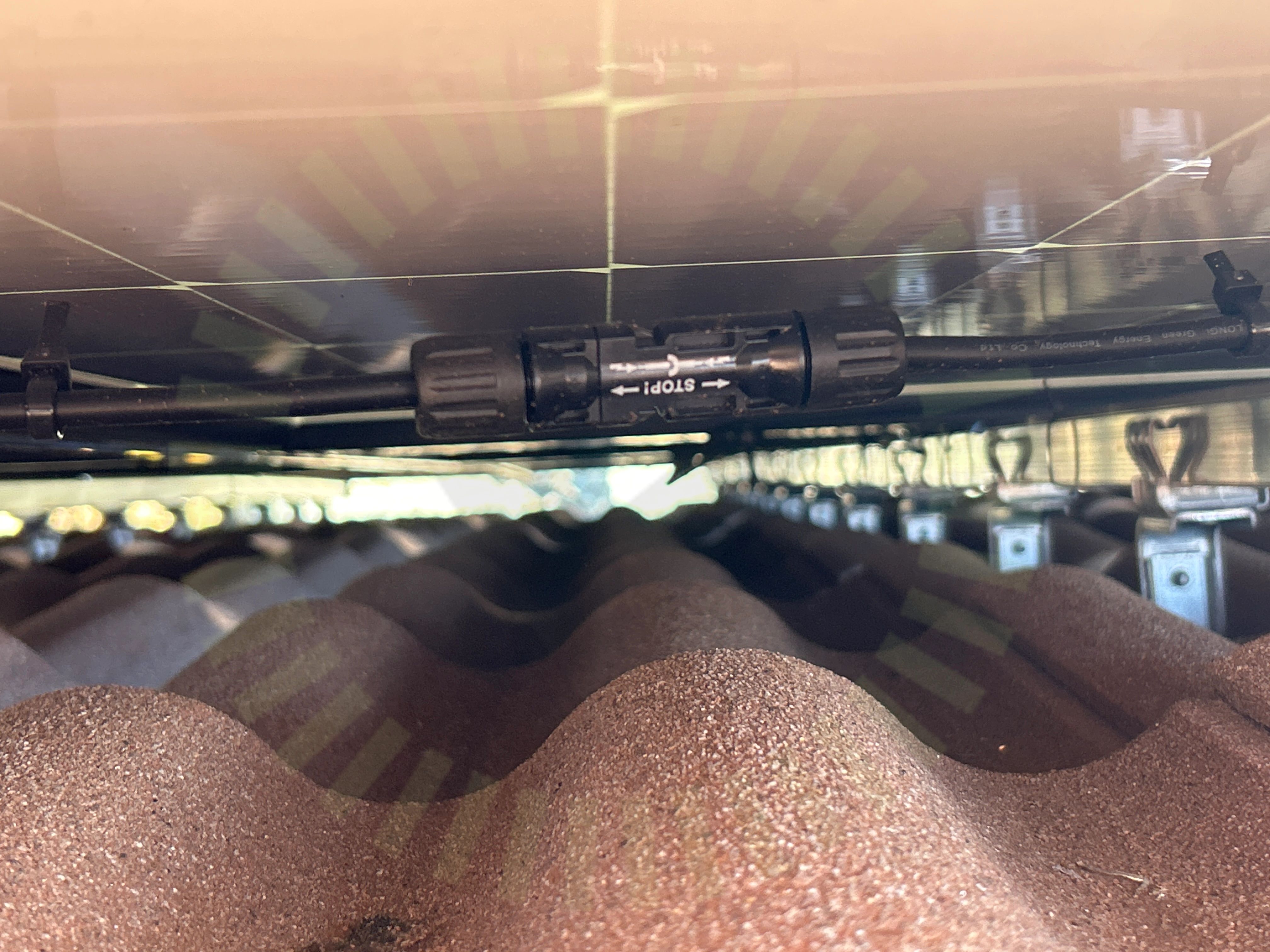

3.3 Stress på kontakter

Inte godkänd

Kontakter hänger i luft med kabel spänt åt vars ett håll.

Godkända kontrollpunkter

12/16
Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontakterMellanrumPunktbelastningSkuggaSpänningar i ramÖverlappning

Ej tillgängligt vid besiktning

1/16
Strängförläggning

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/29
Avstånd närliggande objekt

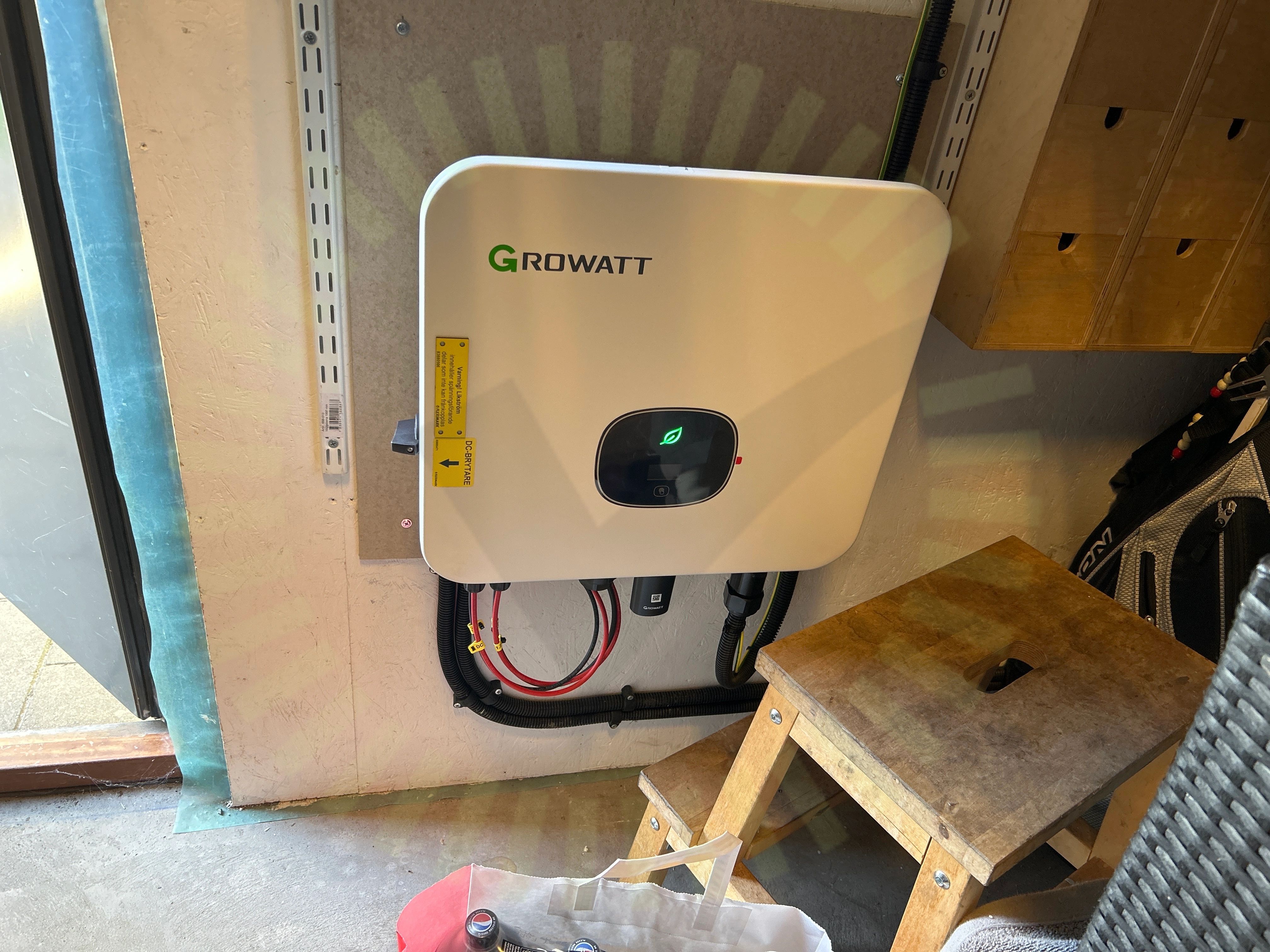

5.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar. Placerad för lågt.

GroWatt User Manual XH EN 202206, Sida 12

5.2 Ledare Fastspända

Inte godkänd

Ledare inte korrekt fastsäkrade. L2 i plint i fasadskåp sitter inte fast ordentligt.

Godkända kontrollpunkter

27/29
AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFastsäkring av produktFörskruvningHuvudsäkringInfästningJordning av chassiLikspänningskomponenterMärkningSäkringsdimensionVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
