Besiktningsrapport

9.1

Installation genom

Täta tak Energi

Datum

8 september 2023

Ort

Ystad, Skåne län

Fästenas placering

Skenornas infästning

Dragavlastade

+ 4

91% godkända9% ej godkända

Om installationen

PanelerRisen: RSM40-8-xxxMB

MontagesystemESDEC: ClickFit EVO Universal Hook

MontagesystemWeland Stål: Papptak

VäxelriktareSunGrow: SH5-10RT

TillbehörSäkerhetsbrytare AC

Installerad av Täta tak Energi som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

AnslutningAnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Tak 1, ESDEC: ClickFit EVO Universal Hook

Anmärkningar

4/24

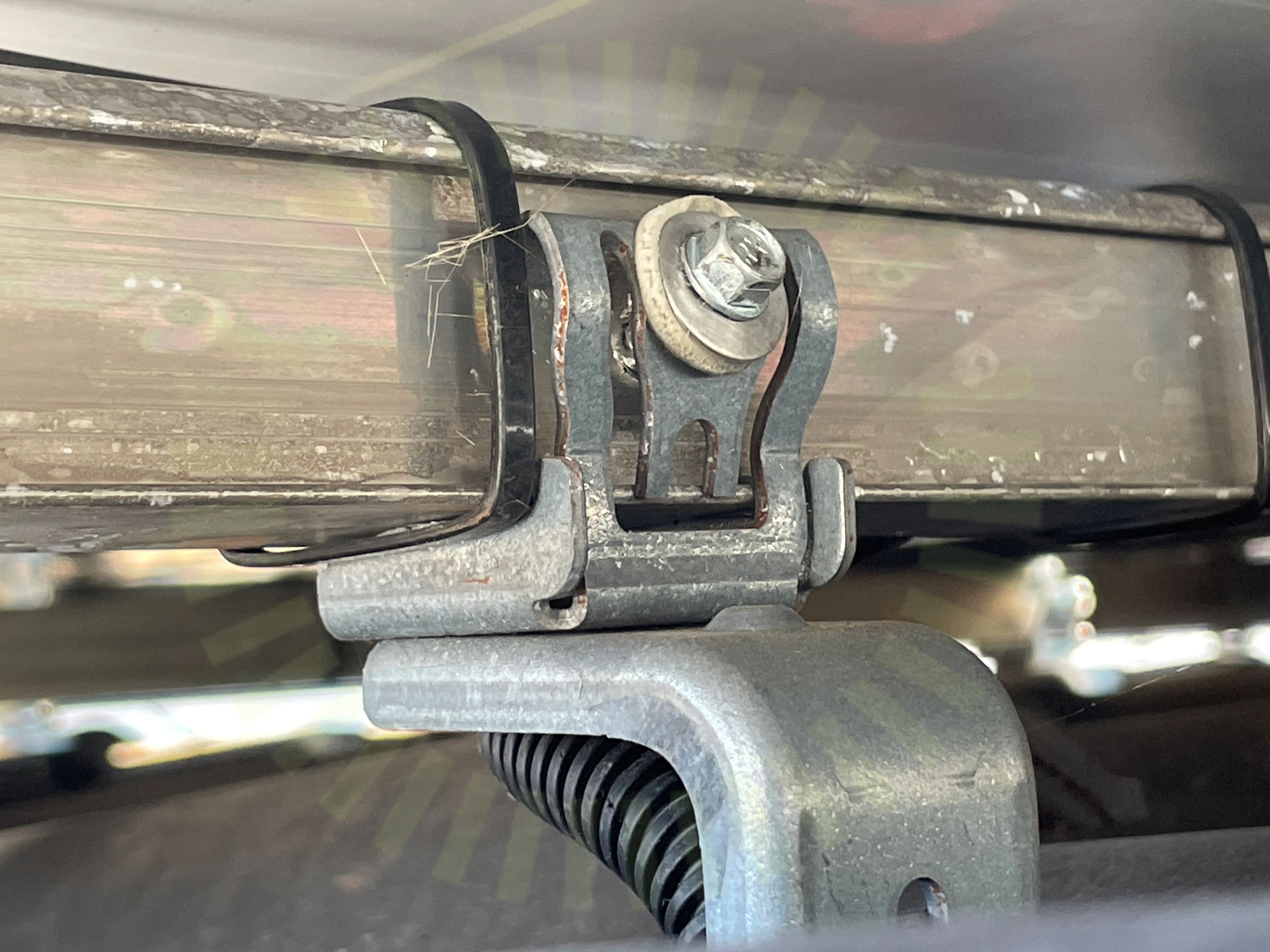

2.1 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet som beskrivet i manual. Gafflarna ska ligga emot skenans underkant.

Tillverkarens anvisningar

2.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmannamässigt utfört. Ventilationsbeslaget är vridet åt gavel.

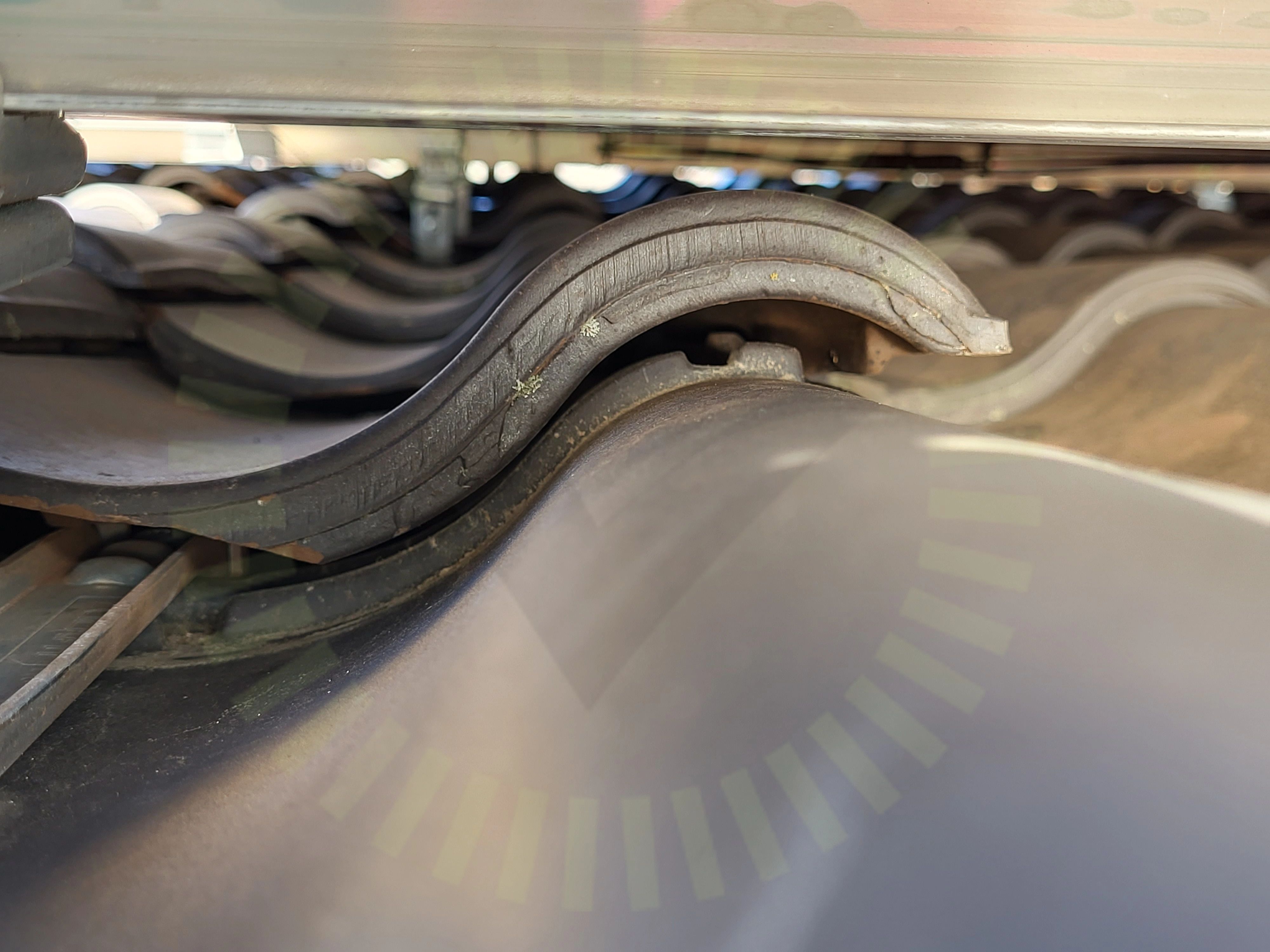

2.3 Urspårning

Inte godkänd

Takpannor som ej använts är urspårade.

Tillverkarens anvisningar

2.4 Säkerhetsavstånd

Inte godkänd

Avstånd till takets kant följer inte tillverkarens anvisningar.

Tillverkarens anvisningar

Godkända kontrollpunkter

20/24

BelastningBärläktCC måttFrämmande materialHöjdjusteringKabeluppfästningKlämmans omfångMittfästePanelramens tjocklekShimsSkadorSkarp kantSkenornas överhängSkenskarvarSkyddSlutfästeSnö- och VindlastberäkningTakhöjdTaklutningVäderbeständigt material

Tak 1, Risen: RSM40-8-xxxMB

Anmärkningar

3/14

3.1 Fästenas placering

Inte godkänd

Fästen är inte placerade inom paneltillverkarens angivna zon.

RISEN PV MODULE INSTALLATION AND MAINTENANCE MANUAL, ISSUE DATE 2022-08-11

3.2 Klämmans orientering

Inte godkänd

Klämman är felvänd på flertalet ställen, dräneringstappen ska peka nedåt.

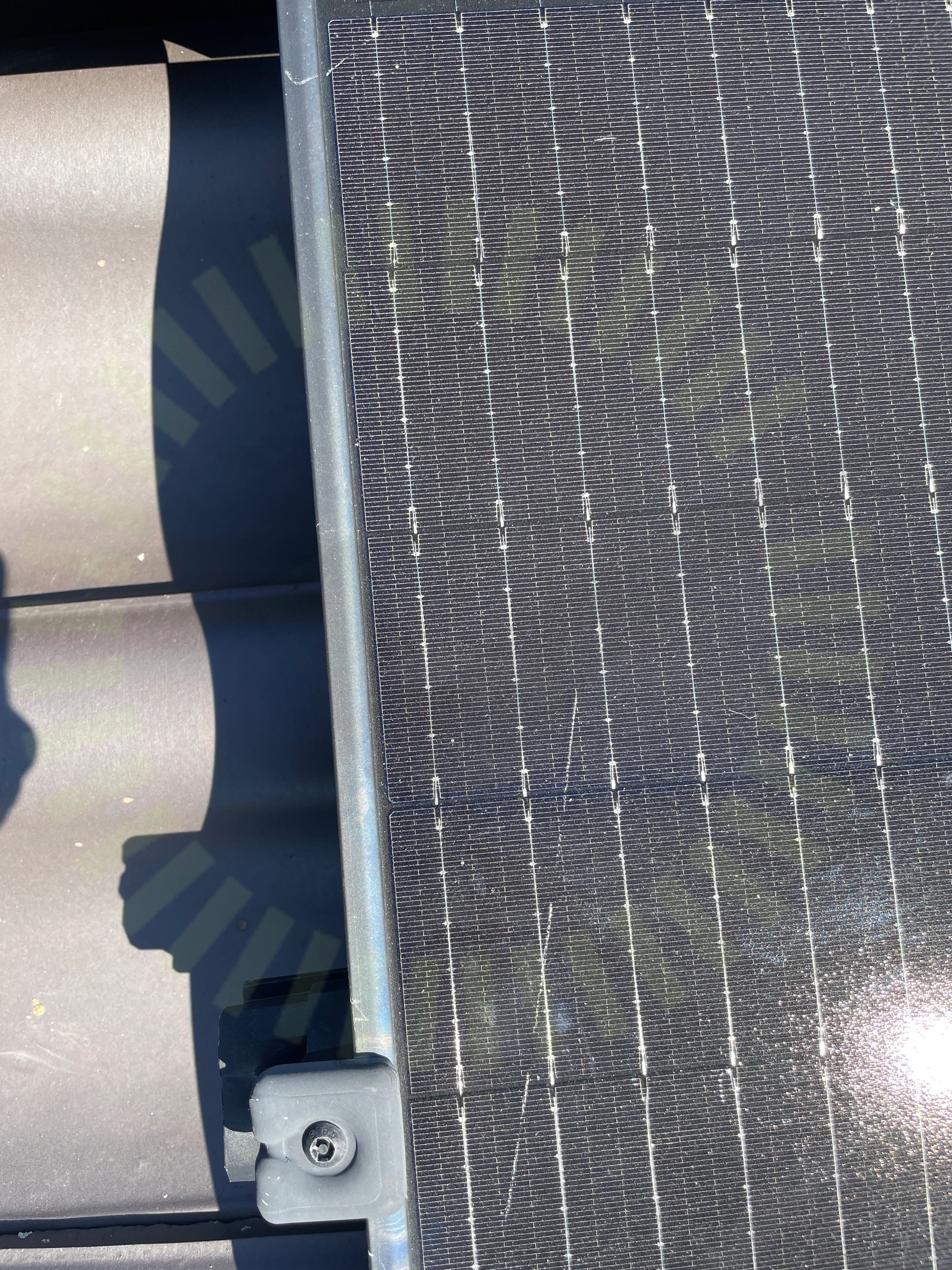

3.3 Skador

Inte godkänd

Skador noterade på panelerna.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

11/14

DragavlastadeDräneringshålDräneringshålFörbindelse av kontakterFöremål BakstyckeHöjdskillnadKlämmans överlappningPanel separeradeSeparering av ramarSkuggaSträngförläggning

Tak 2, Risen: RSM40-8-xxxMB

Anmärkningar

1/13

4.1 Dragavlastade

Inte godkänd

Kopplingslådan utsätts för dragbelastning från sträckt kabel.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

12/13

DräneringshålDräneringshålFästenas placeringFörbindelse av kontakterFöremål BakstyckeHöjdskillnadKlämmans överlappningPanel separeradeSeparering av ramarSkadorSkuggaSträngförläggning

Tak 2, Weland Stål: Papptak

Anmärkningar

1/16

5.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

Godkända kontrollpunkter

15/16

CC mått X-LedCC mått Y-LedFrämmande materialMittfästeShimsSkadorSkarp kantSkenornas infästningSkenornas överhängSkenskarvSkyddSlutfästeSnö- och VindlastberäkningSvetsning av pappVäderbeständigt material

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likström

Växelriktare

Godkända kontrollpunkter

24/24

AC BöjradieAC FörläggningAC kabel skarp kantAC Skador på kabelAnslutningAvståndskravBakomliggande materialDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDokumentation VäxelriktareFörskruvningar och anslutningarHuvudsäkringInfästning av växelriktareJordning av chassiKabelLedare fastspändaMiljökravMärkningSäkringVinkelVäxelriktarens kontakter
