1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
9.4
Installation genom
Takkraft
Datum
1 november 2024
Ort
Bromma, Stockholms län
91% godkända9% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10RT-B54HBT
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareGroWatt: MID (11-30)KTL3-XH
TillbehörUndercentral
Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3Avtal
Tak 1, DMEGC: DM(XXX)M10RT-B54HBT
Anmärkningar
2/19

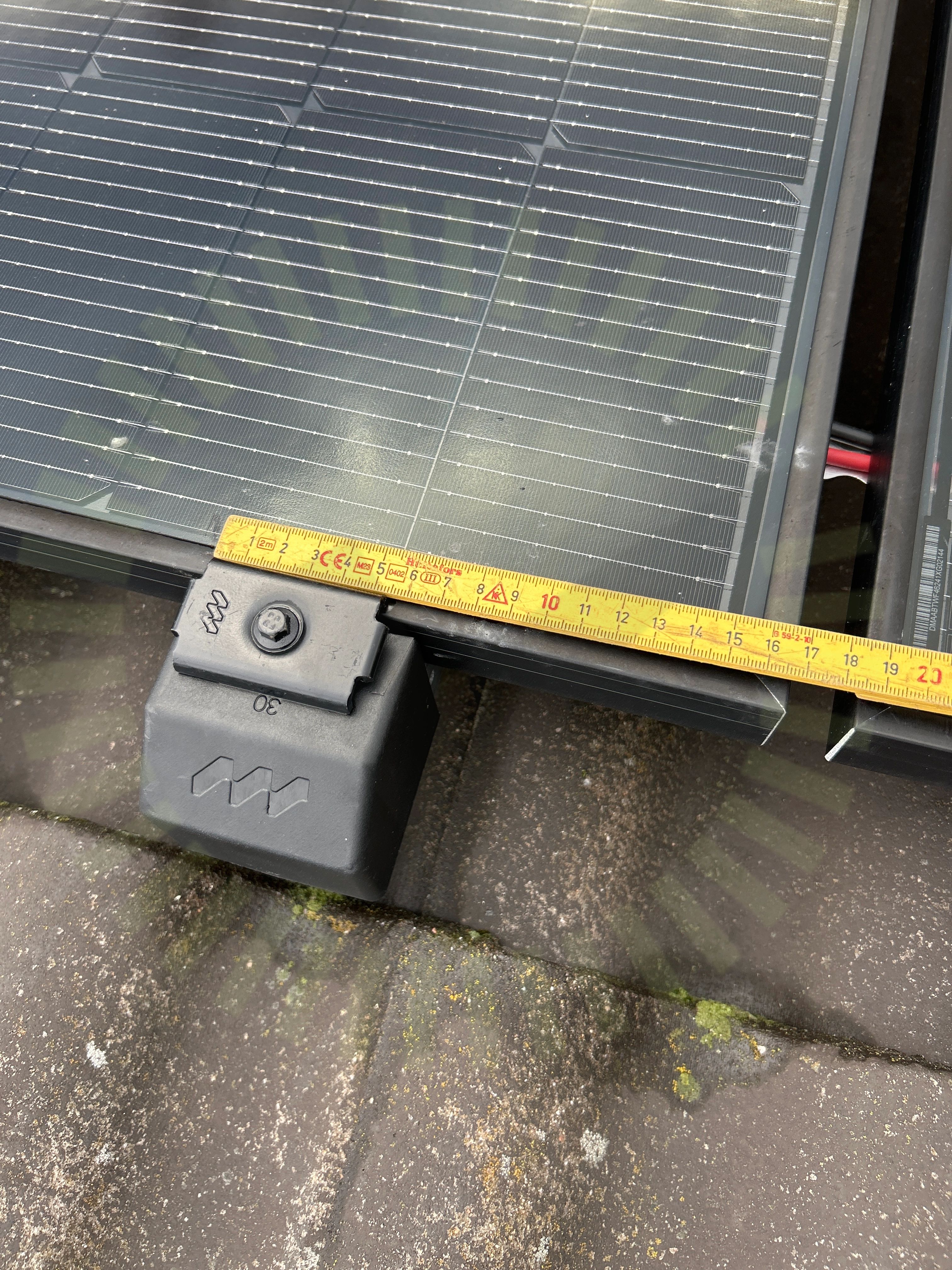

2.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
DMEGC Photovoltaic Modules Installation Manual Ver: 202409, Sida 15-17

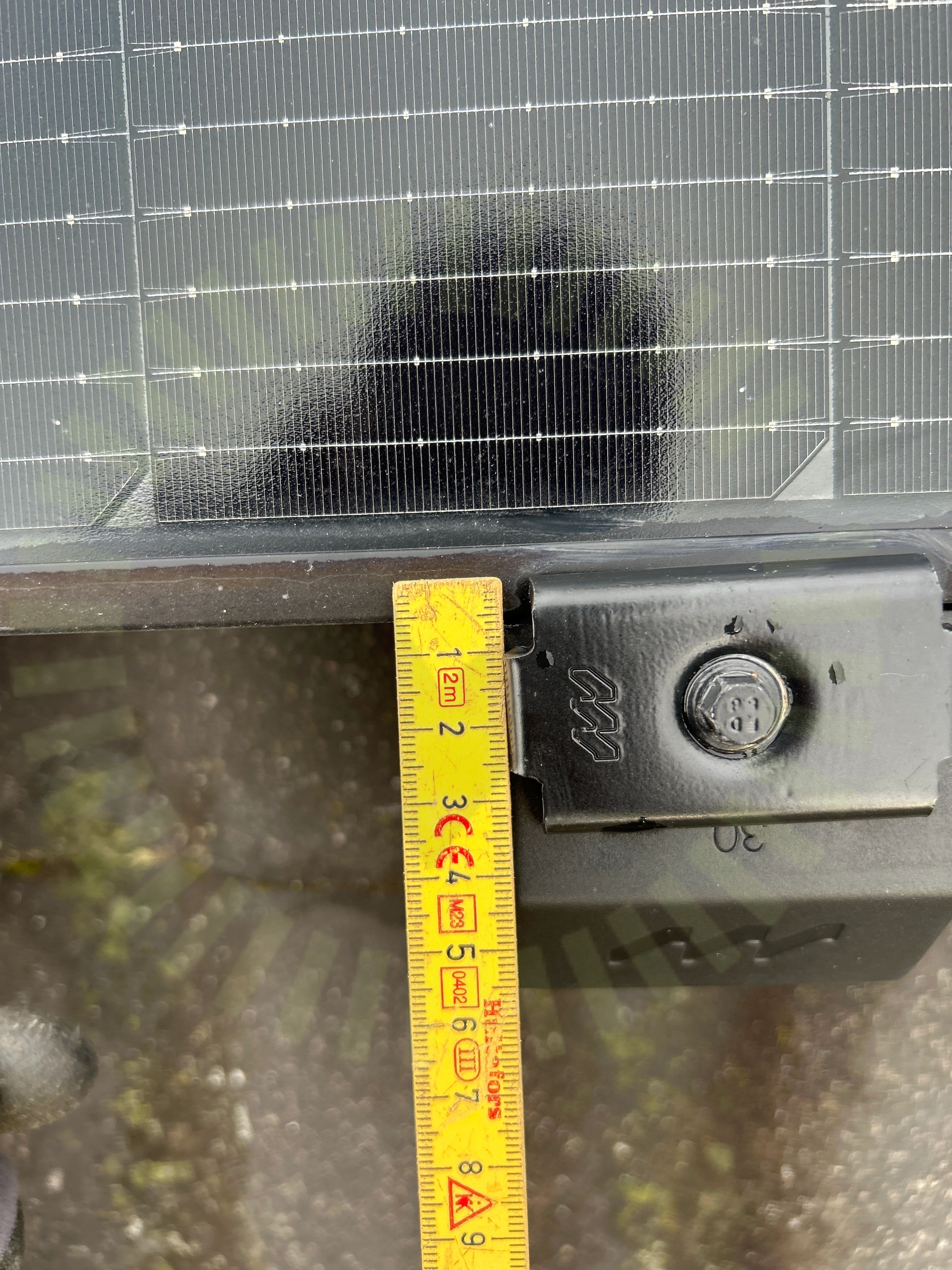

2.2 Klämmornas överlappning
Inte godkändÄndklämma ligger inte korrekt mot panelram, överlappningen blir undermålig.
DMEGC Photovoltaic Modules Installation Manual Ver: 202409, Sida 12
Godkända kontrollpunkter
17/19Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas storlekKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
3/23

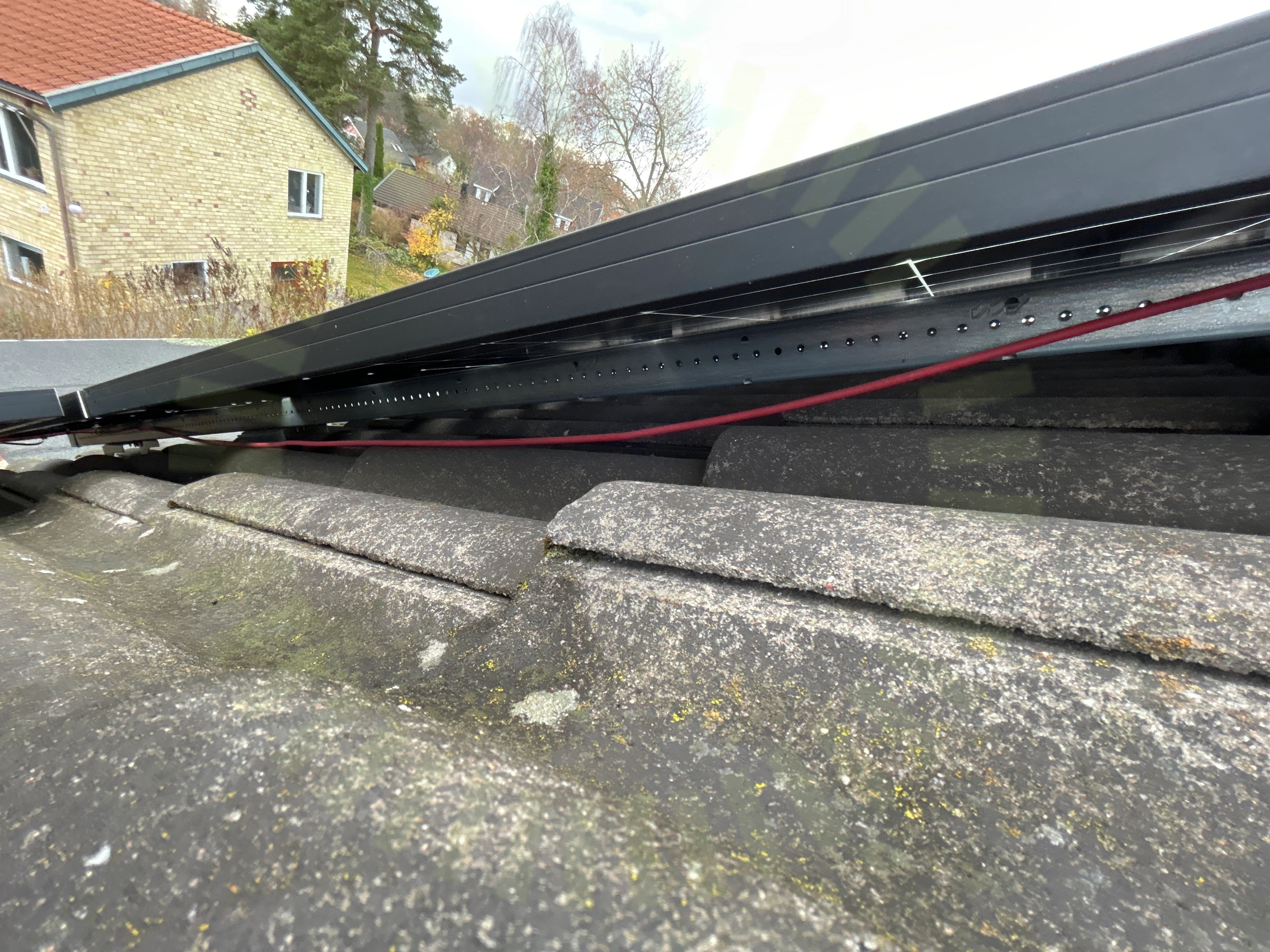

3.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd. Kabel hänger lång sträcka utan uppfästning.
SS 436 40 00 (712.522.101)

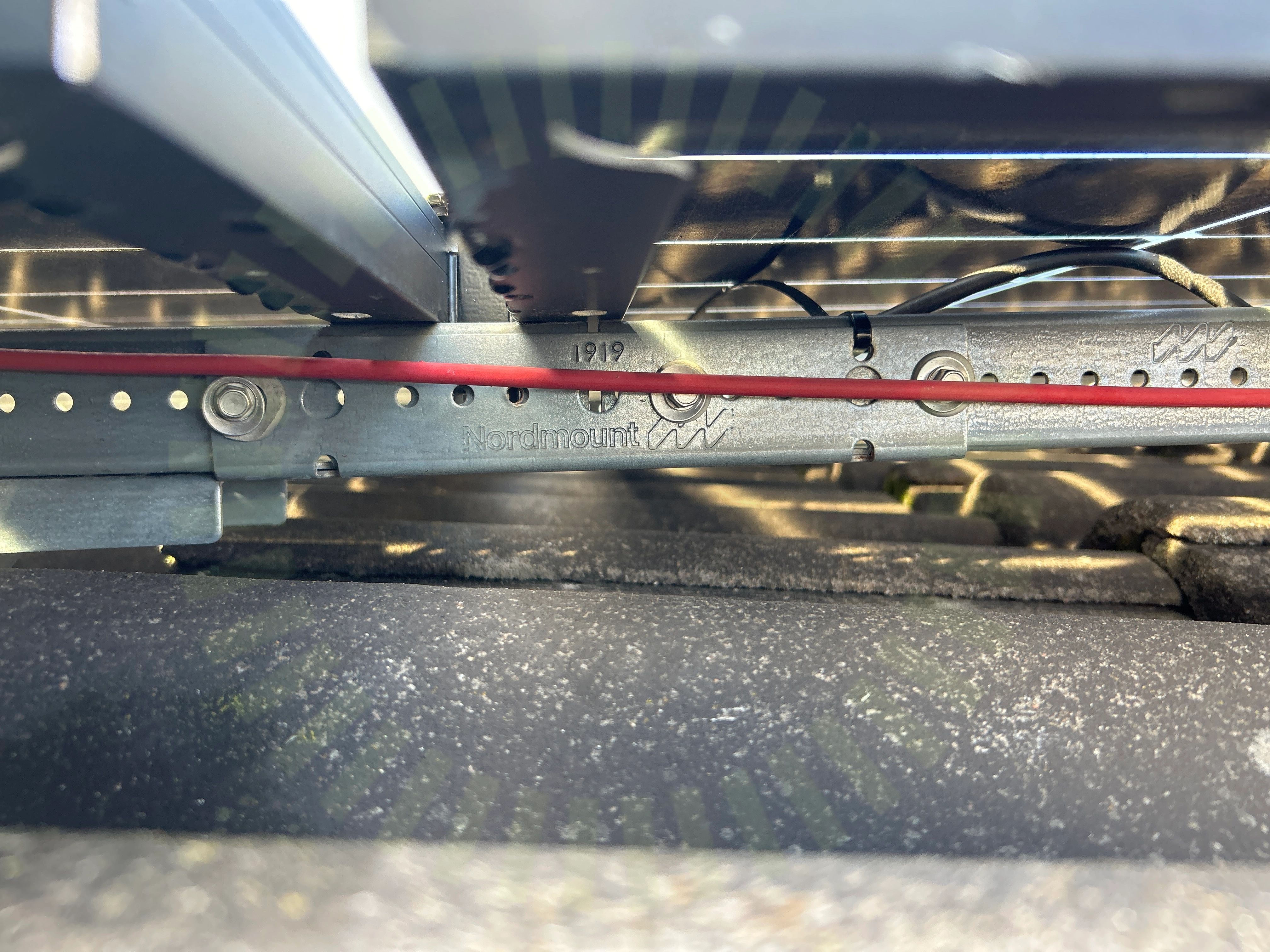

3.2 Skenskarvar
Inte godkändFör få plåtskruv har använts till skenskarv.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 5

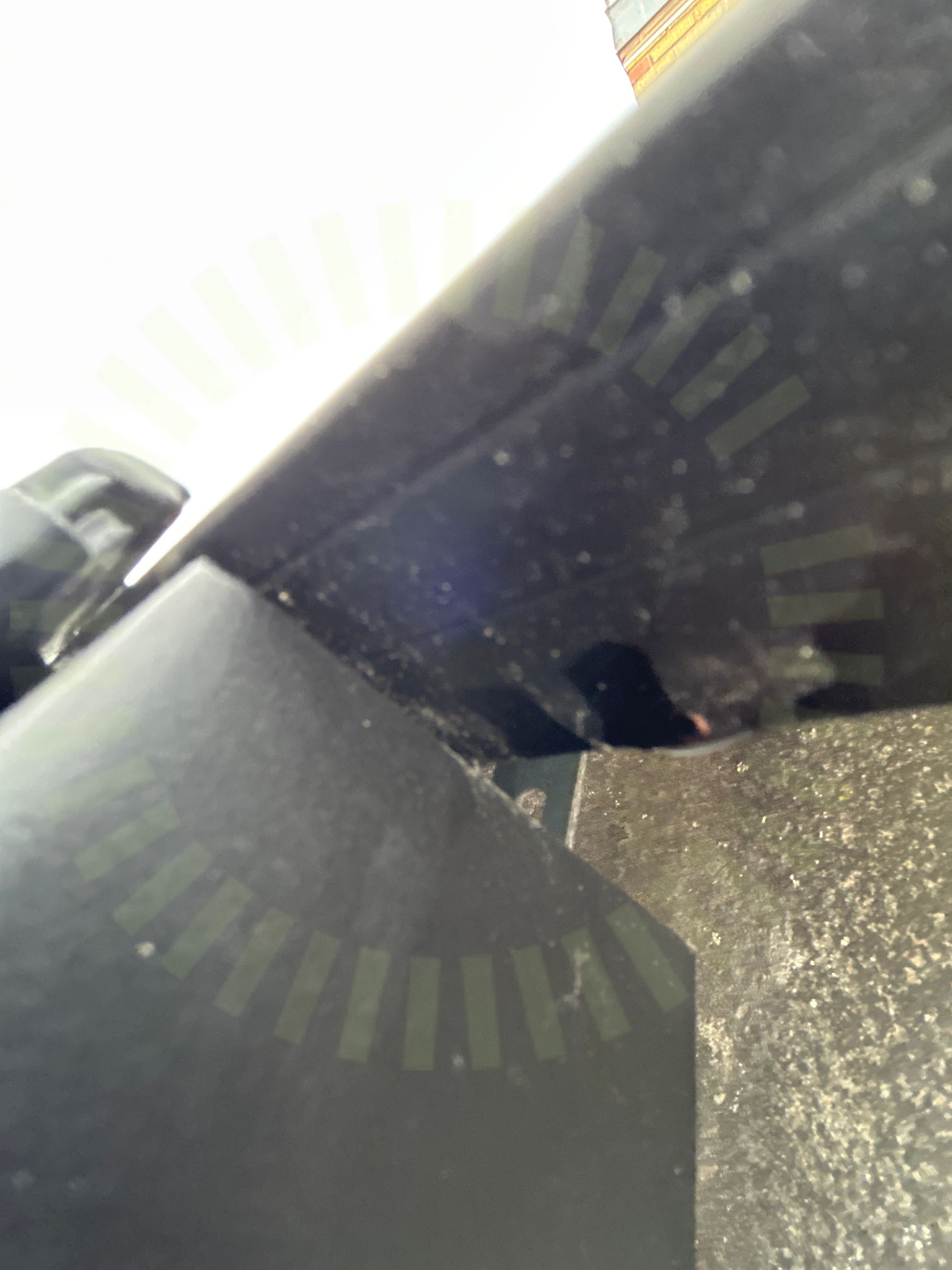

3.3 Ändklämmor
Inte godkändÄndklämma ligger inte korrekt emot panelens ram.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 6-7
Godkända kontrollpunkter
20/23Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSnö- och VindlastberäkningStående skenorSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt material
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Växelriktare
Anmärkningar
2/39

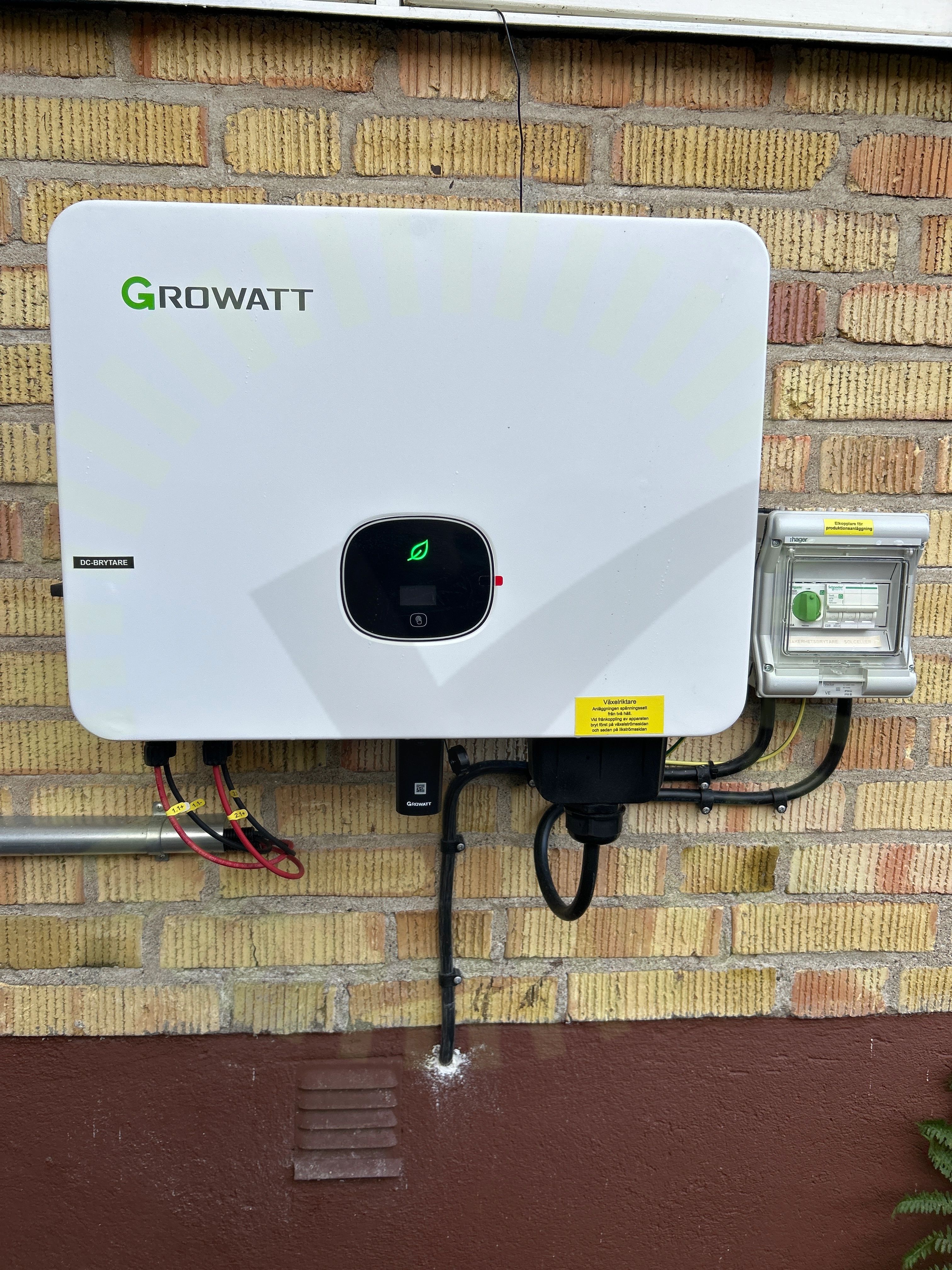

5.1 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
SS 436 40 00 (712.514.102)

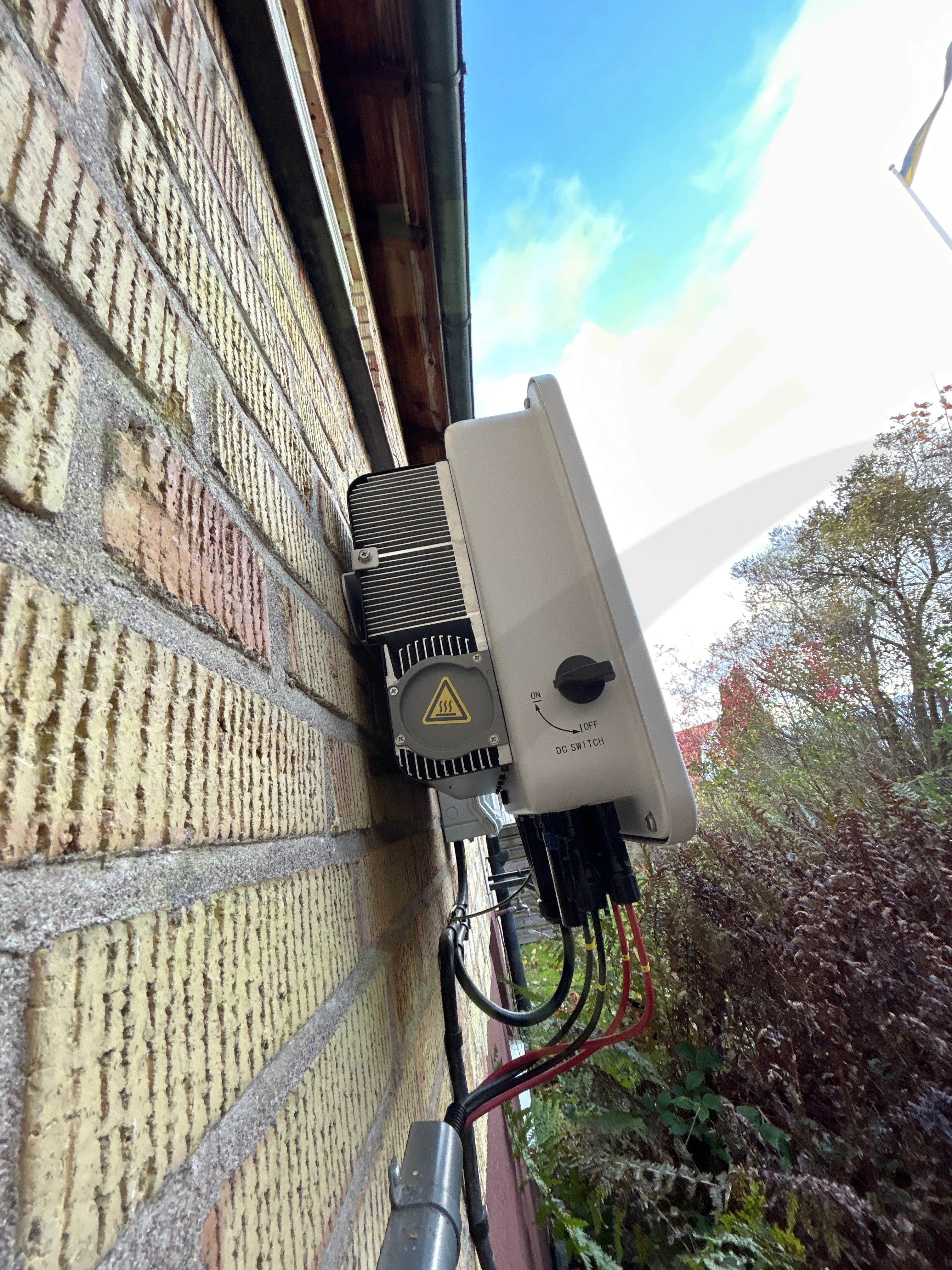

5.2 Väderskydd
Inte godkändVäxelriktaren är inte väderskyddad.
Growatt: MID 11-30KTL3-XH User Manual EN 202307, Sida 13
Godkända kontrollpunkter
35/39AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max StrömDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVäderbeständigt materialVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
2/39DC Max SpänningDC Min Spänning
