Besiktningsrapport

8.8

Installation genom

Skandica Solar

Datum

25 juni 2024

Ort

Öckerö, Västra Götalands län

Skenornas infästning

Kabeluppfästning

94% godkända6% ej godkända

Om installationen

PanelerTrina: TSM-NEG9RC.27

MontagesystemNordmount Panntak: Bärläkt

VäxelriktareSAJ: R6-(3-15K)-T2

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Nordmount Panntak: Bärläkt

Anmärkningar

4/24

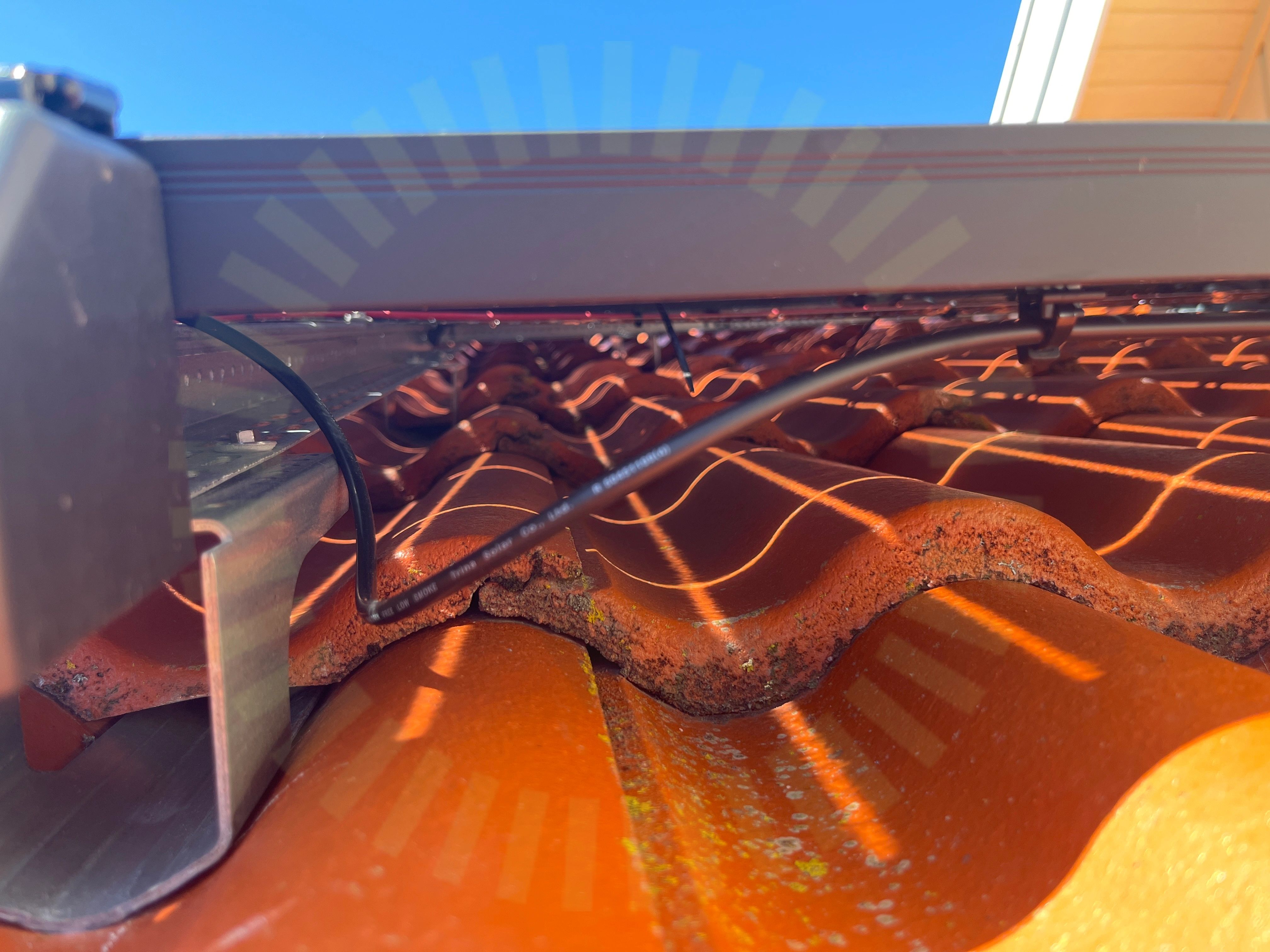

2.1 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

2.2 Skenornas infästning

Inte godkänd

För få antal plåtskruv har använts för skenornas infästning.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 3

2.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

2.4 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

20/24

Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarStående skenorSäkerhetsavståndTakgenomföringUnderliggande takpannaVäderbeständigt materialÄndklämmor

SAJ: R6-(3-15K)-T2

Godkända kontrollpunkter

36/39

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max StrömDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetUtrymmeVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

3/39

DC Max SpänningDC Min SpänningSträngdesign

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Trina: TSM-NEG9RC.27

Godkända kontrollpunkter

13/14

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/14

Strängförläggning

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
