Besiktningsrapport
8.3
Installation genom
Solverket Alfa
Datum
14 november 2024
Ort
Frillesås, Hallands län
Takstolsinfästning
Kabeluppfästning
Jordning av chassi

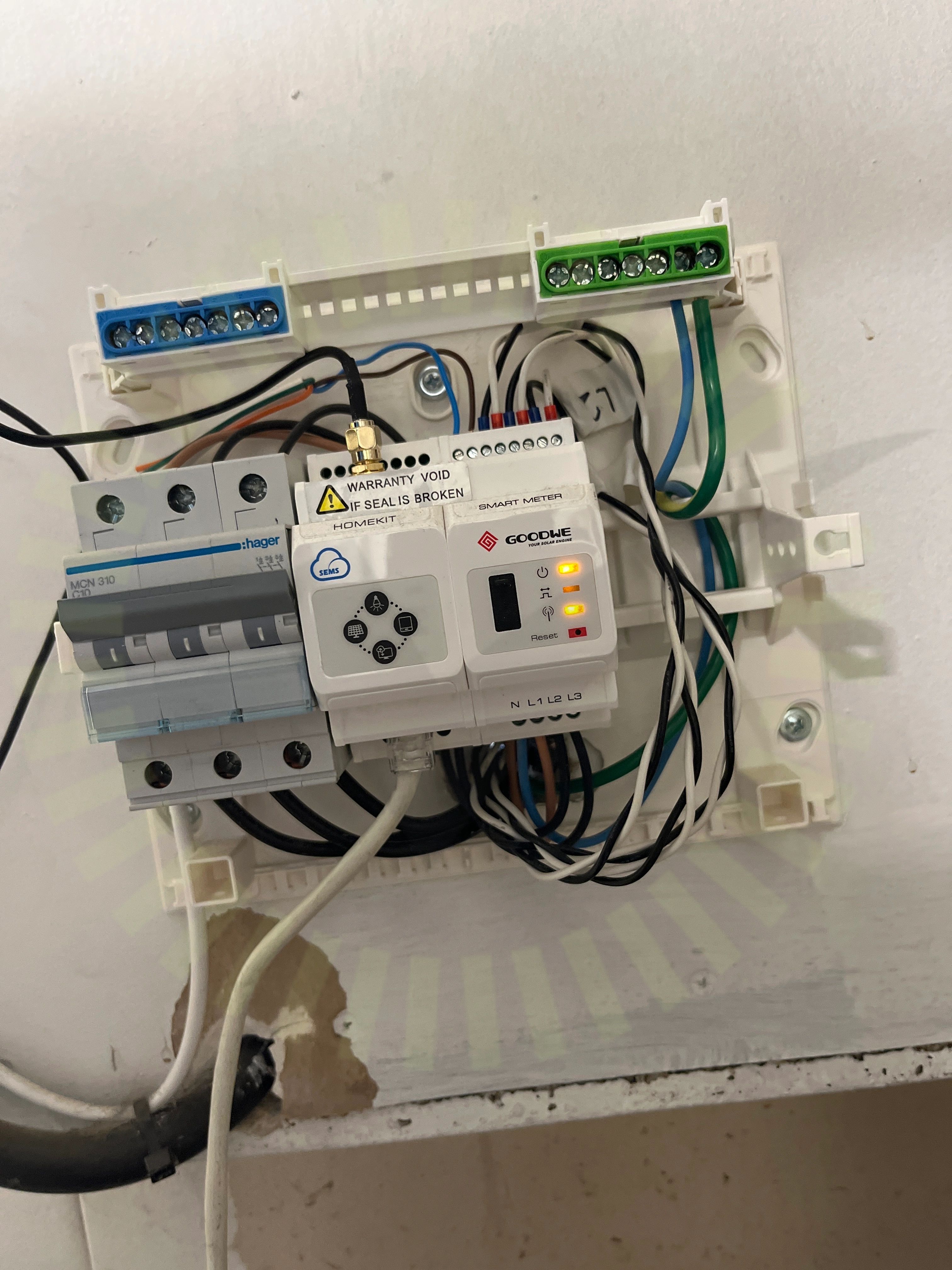

+ 14
81% godkända
19% ej godkända
Om installationen
Paneler
Axitec: AC-(390-405)MH/108V
Montagesystem
K2: SingleRail: Single/CrossHook 3S
Växelriktare
GoodWe: GW17-25K-DT/SDT G2 Series
Tillbehör
Undercentral
Tillbehör
Installerad av Solverket Alfa som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
4/6
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.

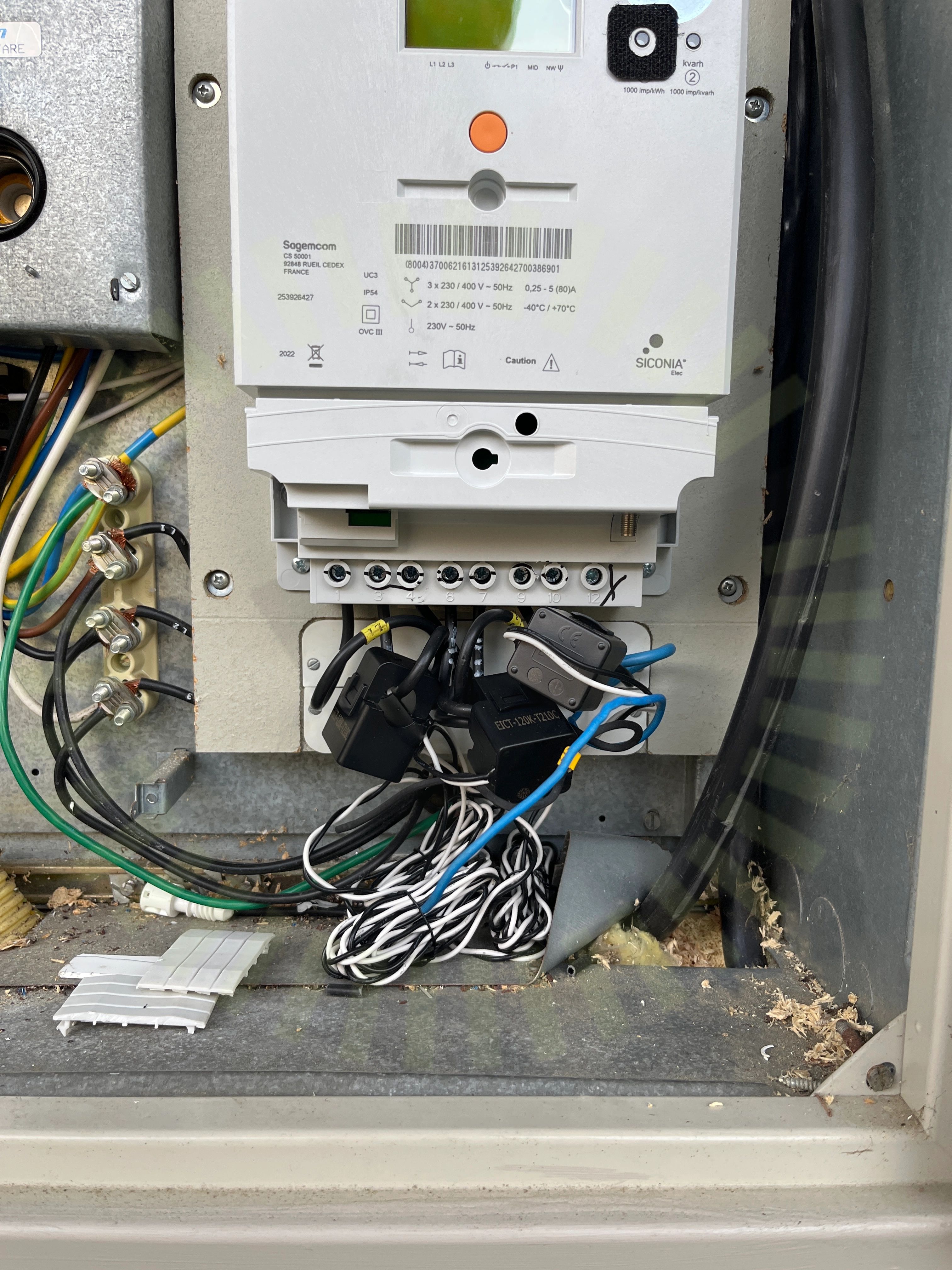

1.2 Placering av strömtänger
Inte godkänd
Placering i elleverantörens elmätare är inte godkänt.

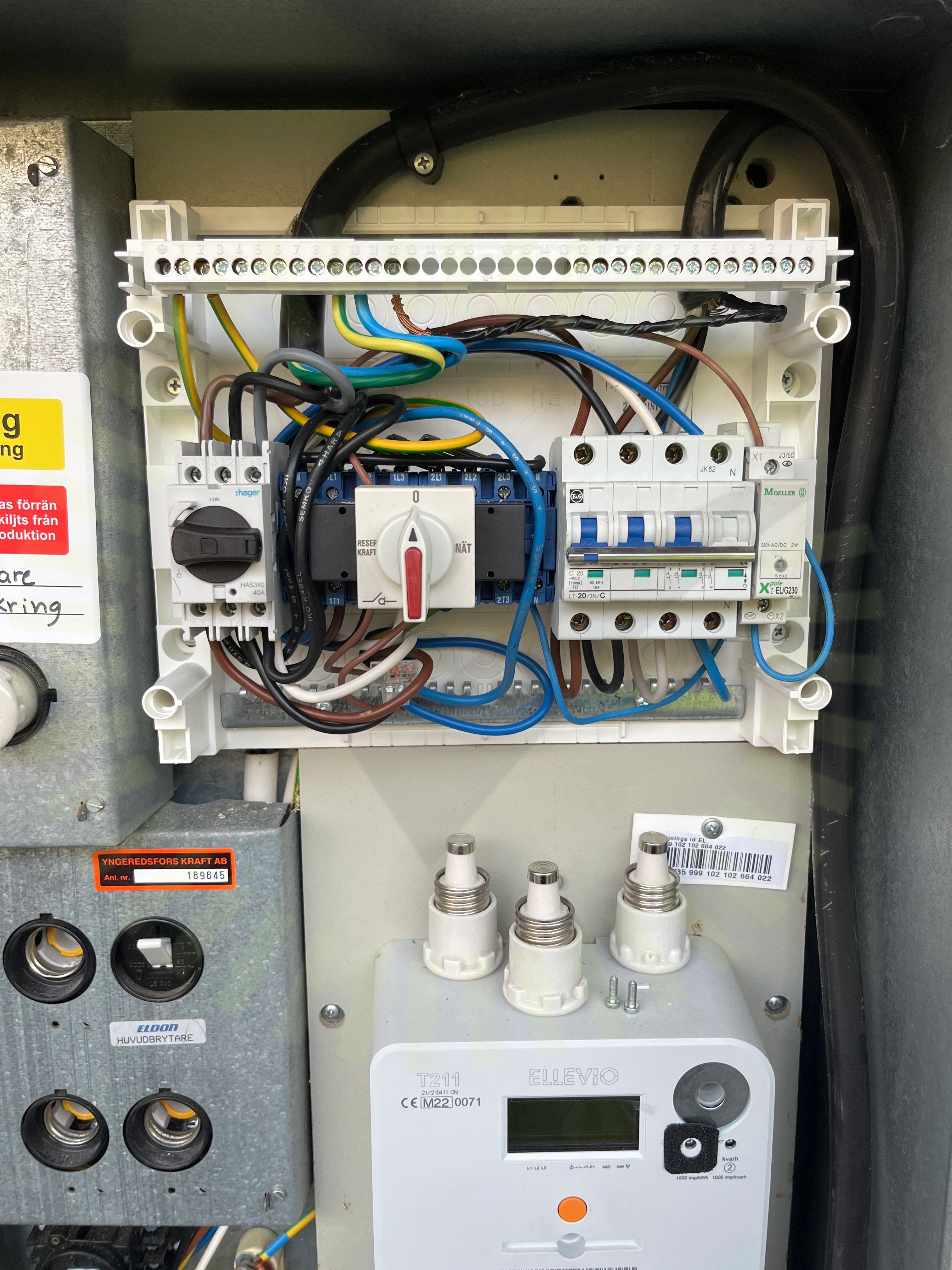

1.3 Reservkraft
Inte godkänd
Kundens reservkraftsuttag har blivit bortkopplat i samband med solcellsinstallationen.

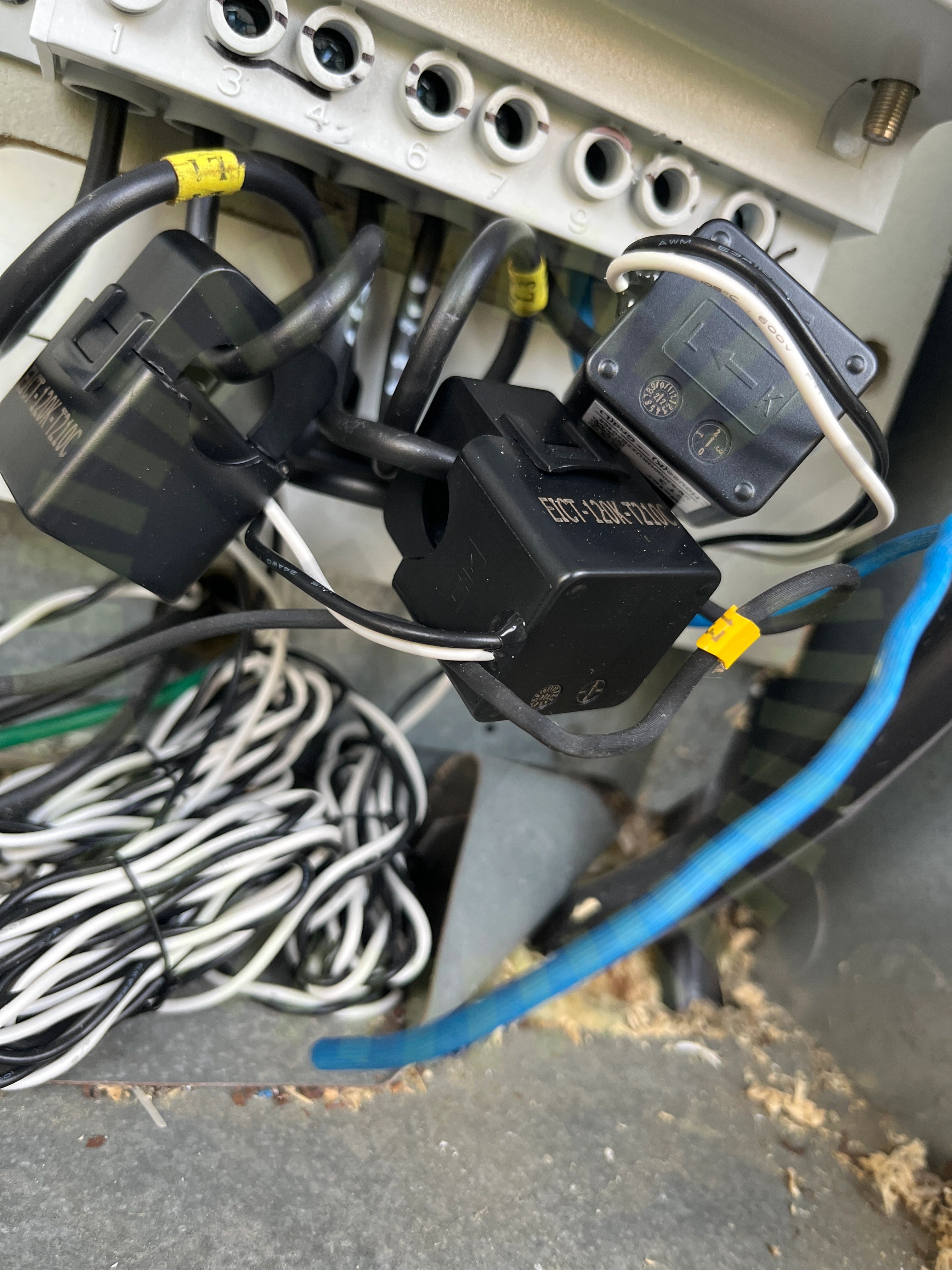

1.4 Strömtänger
Inte godkänd
Strömtängerna sitter åt hel hål.
Godkända kontrollpunkter
2/6
Tak 1, Axitec: AC-(390-405)MH/108V
Anmärkningar
5/16

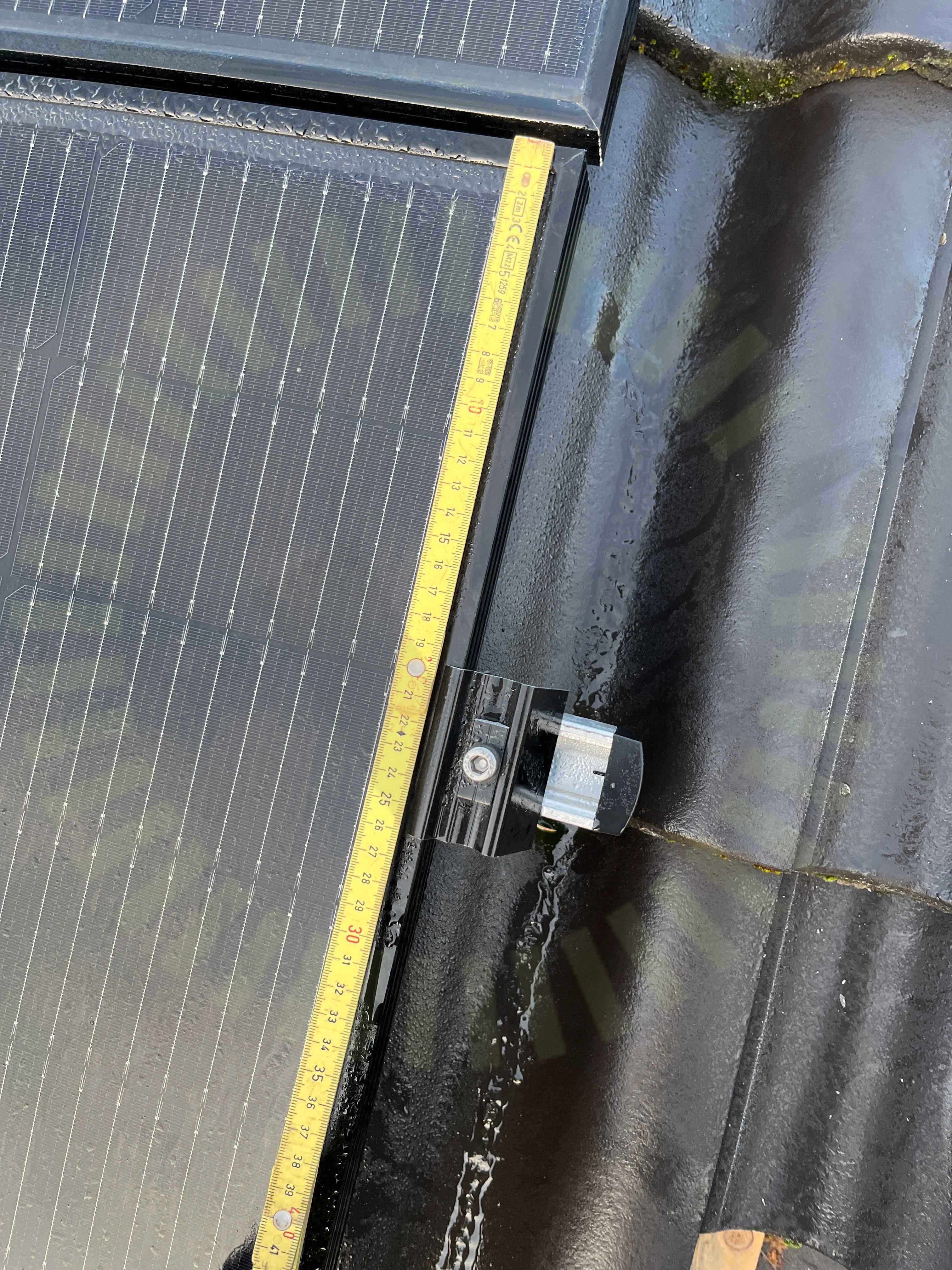

2.1 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

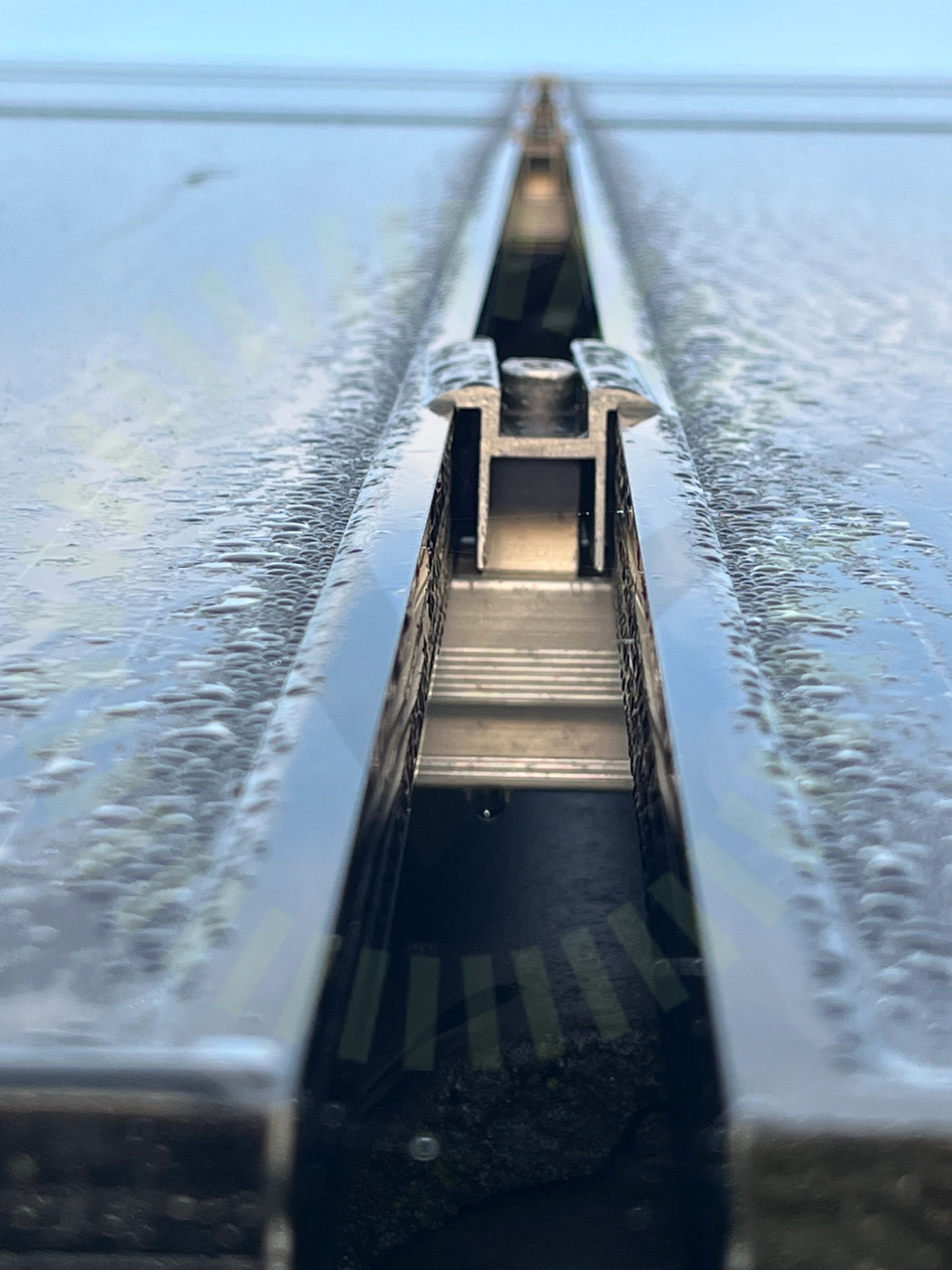

2.2 Klämmornas överlappning
Inte godkänd
Klämmor är vridna och överlappar inte korrekt med ramen.

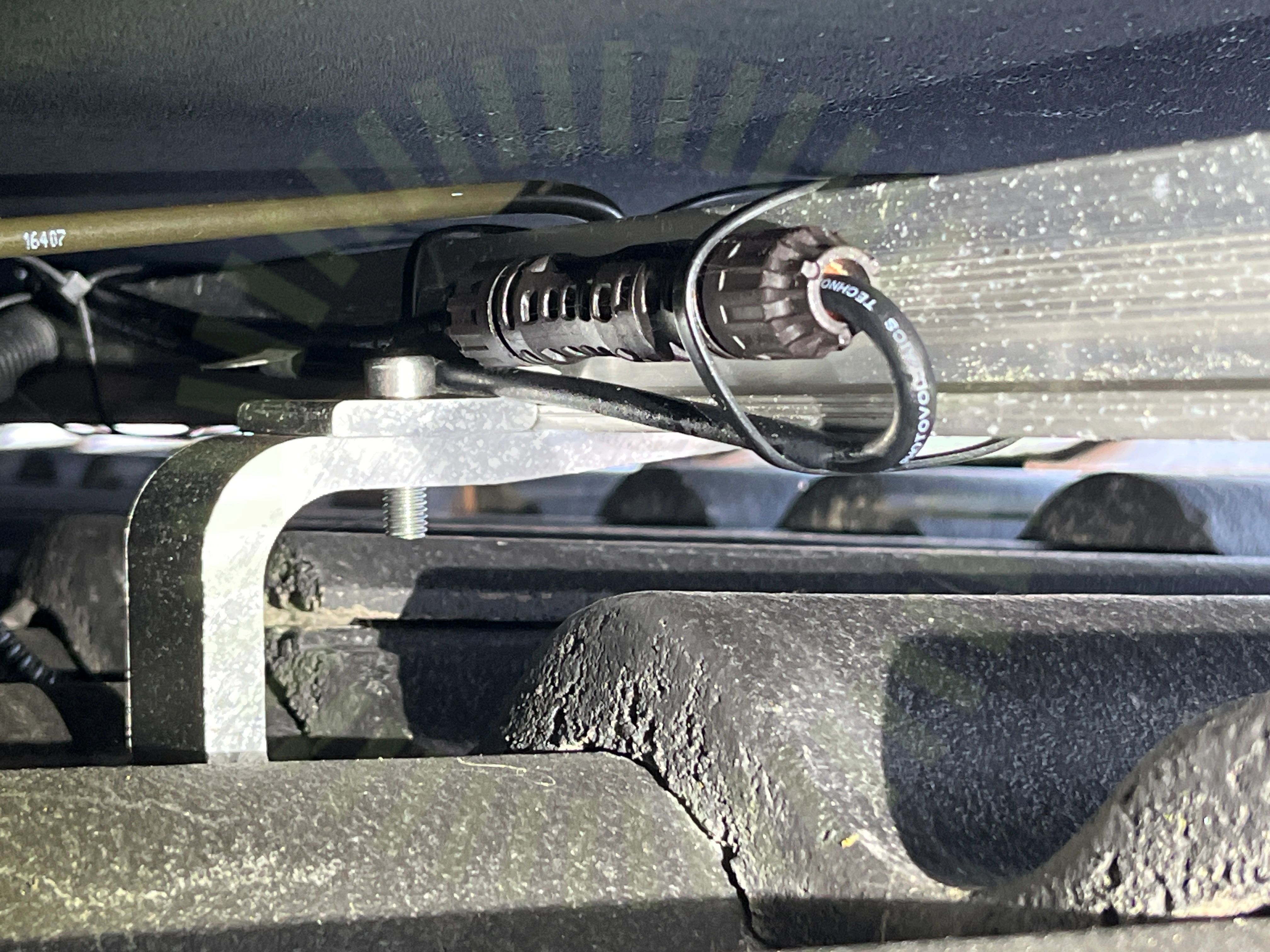

2.3 Kontaktdon
Inte godkänd
Buntband får inte placeras över kontaktdonens hölje.

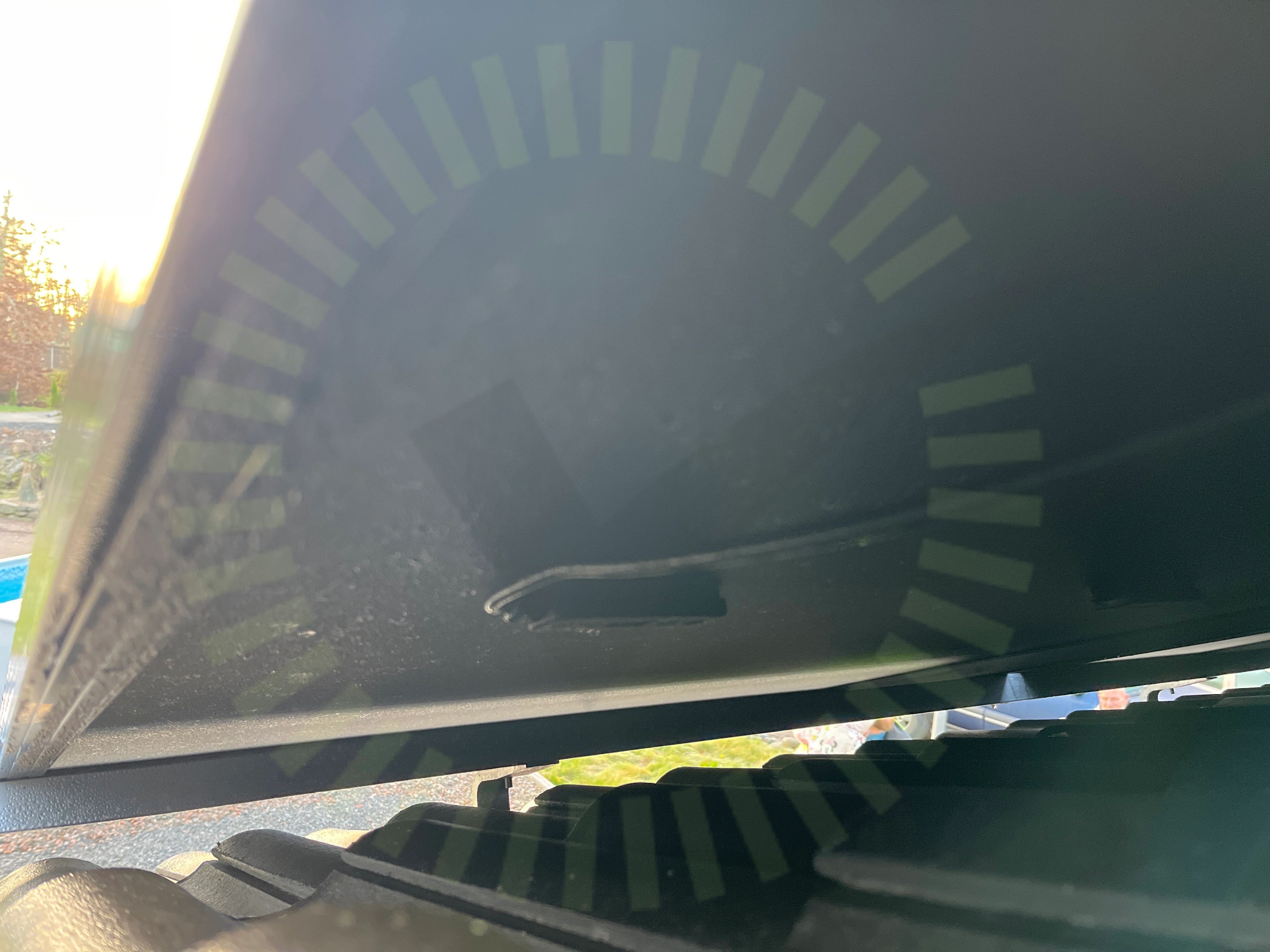

2.4 Kopplingslåda böjradie
Inte godkänd
Böjradien från kopplingslådan är för skarp.

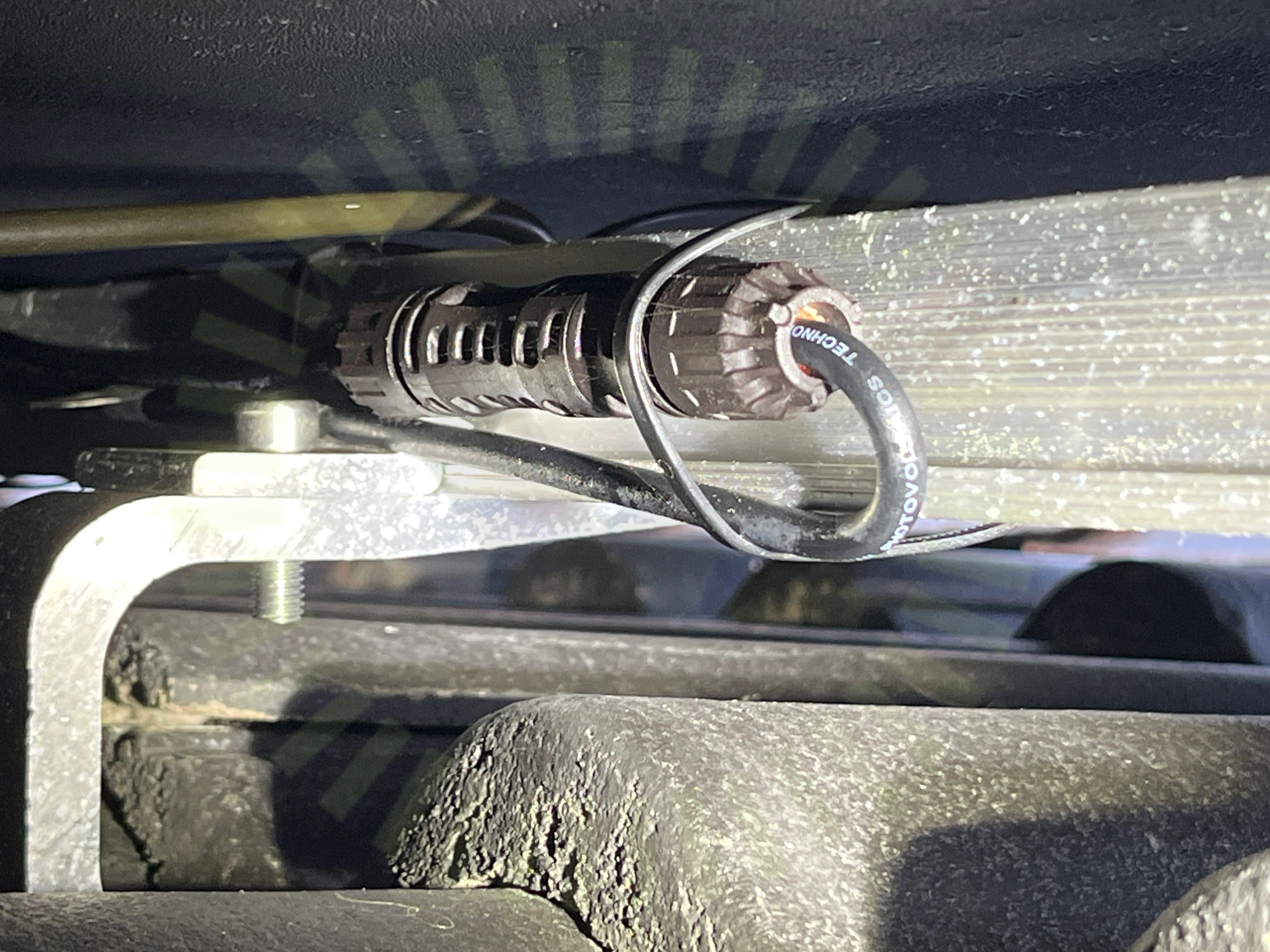

2.5 Panelkablaget böjradie
Inte godkänd
Panalernas kablar har en för skarp böjradie.
Godkända kontrollpunkter
10/16
Ej tillgängligt vid besiktning
1/16
Tak 1, K2: SingleRail: Single/CrossHook 3S
Anmärkningar
3/24

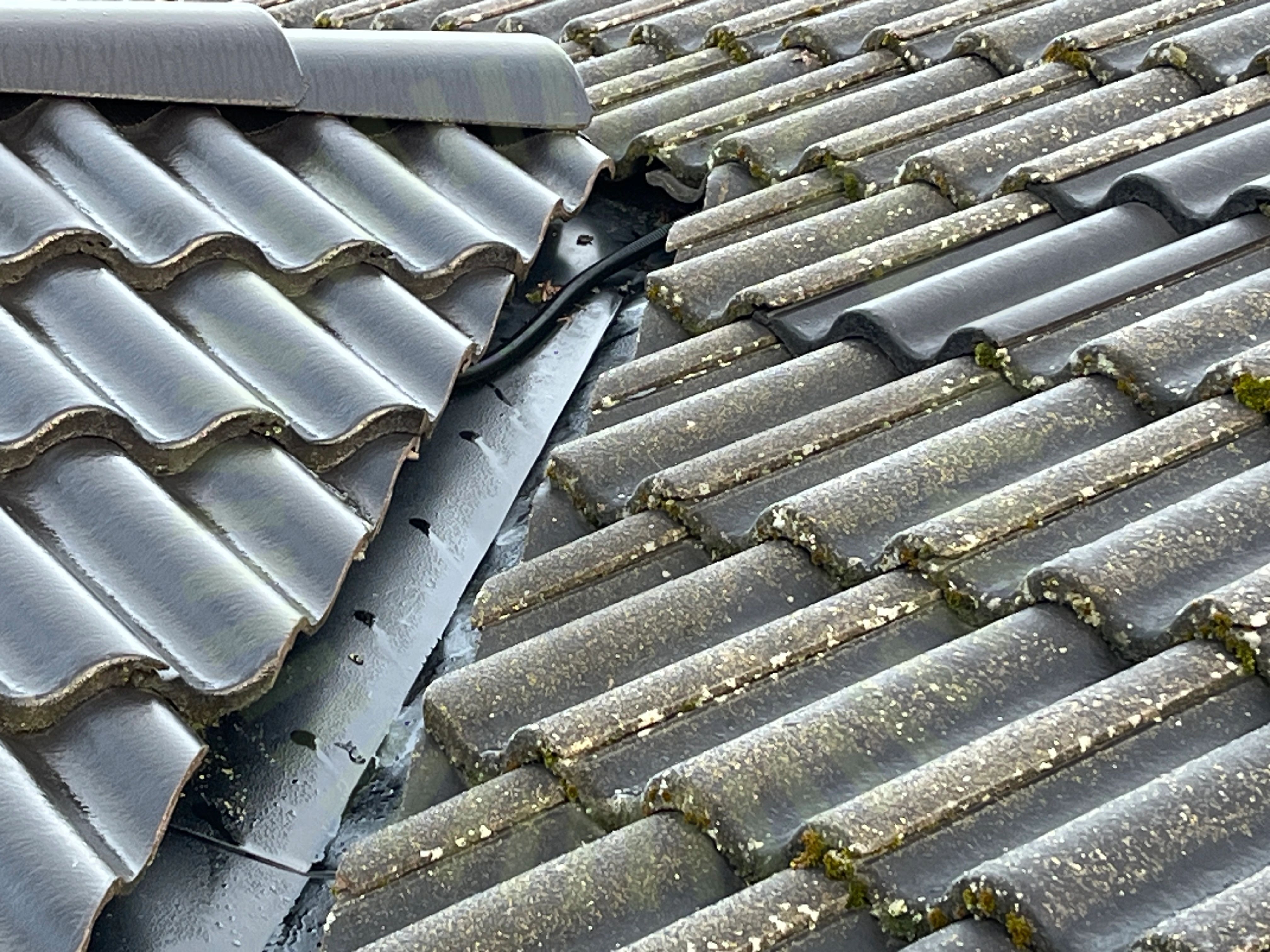

3.1 Kabeldragning mellan takytor
Inte godkänd
Kabeldragning mellan takytor är inte lämpligt fastsäkrad.

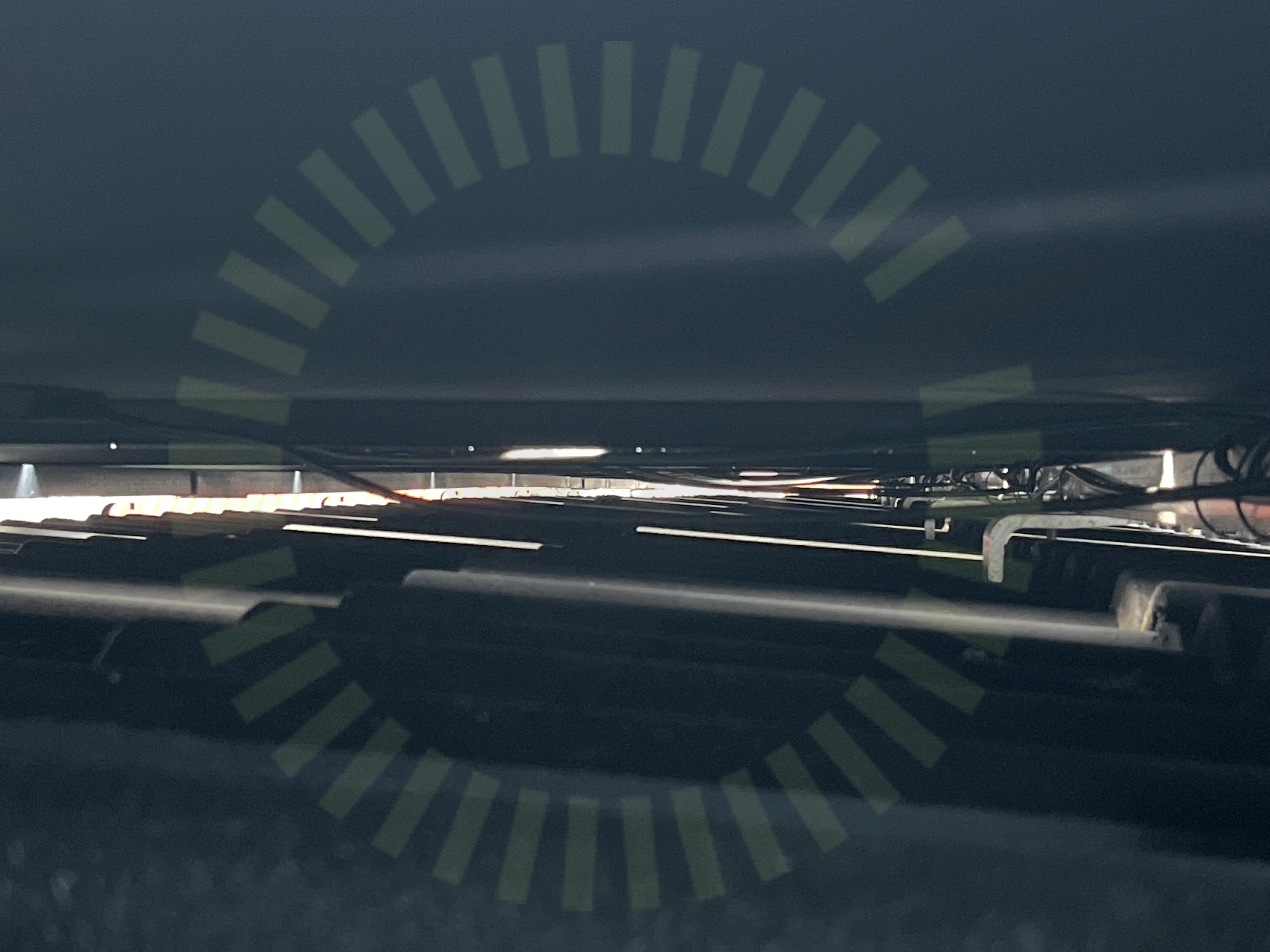

3.2 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.
3.3 Takstolsinfästning
Inte godkänd
Skruvar har missat takstol.
Godkända kontrollpunkter
20/24
Ej tillgängligt vid besiktning
1/24
Undercentral
Anmärkningar
1/6
4.1 PEN-ledare
Inte godkänd
Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.
Godkända kontrollpunkter
5/6
Varselmärkning
Godkända kontrollpunkter
4/4
Växelriktare
Anmärkningar
6/36

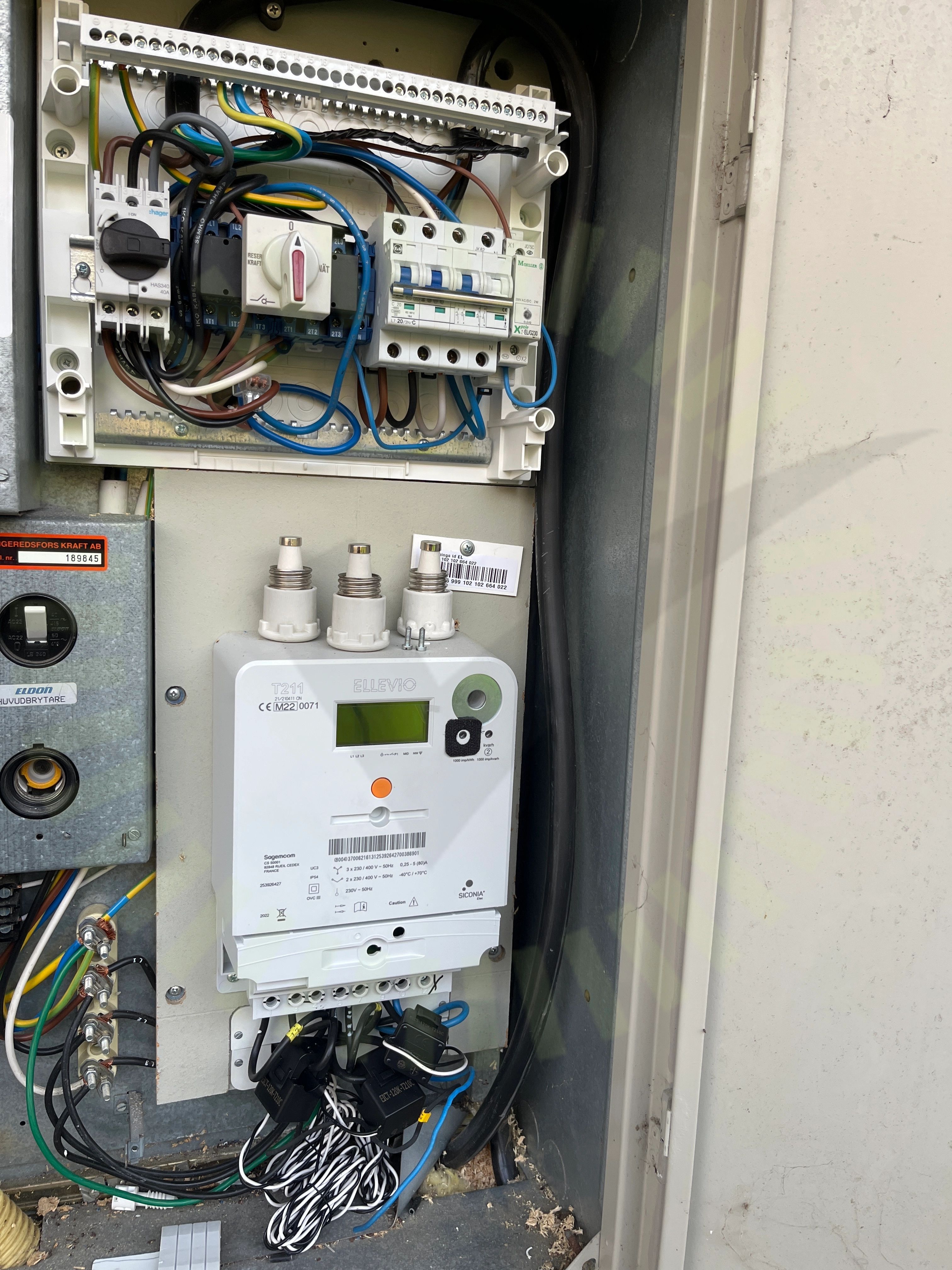

6.1 AC Kablage förläggning
Inte godkänd
Infästningspunkter för AC kablage är inte gjord med lämpliga mellanrum.

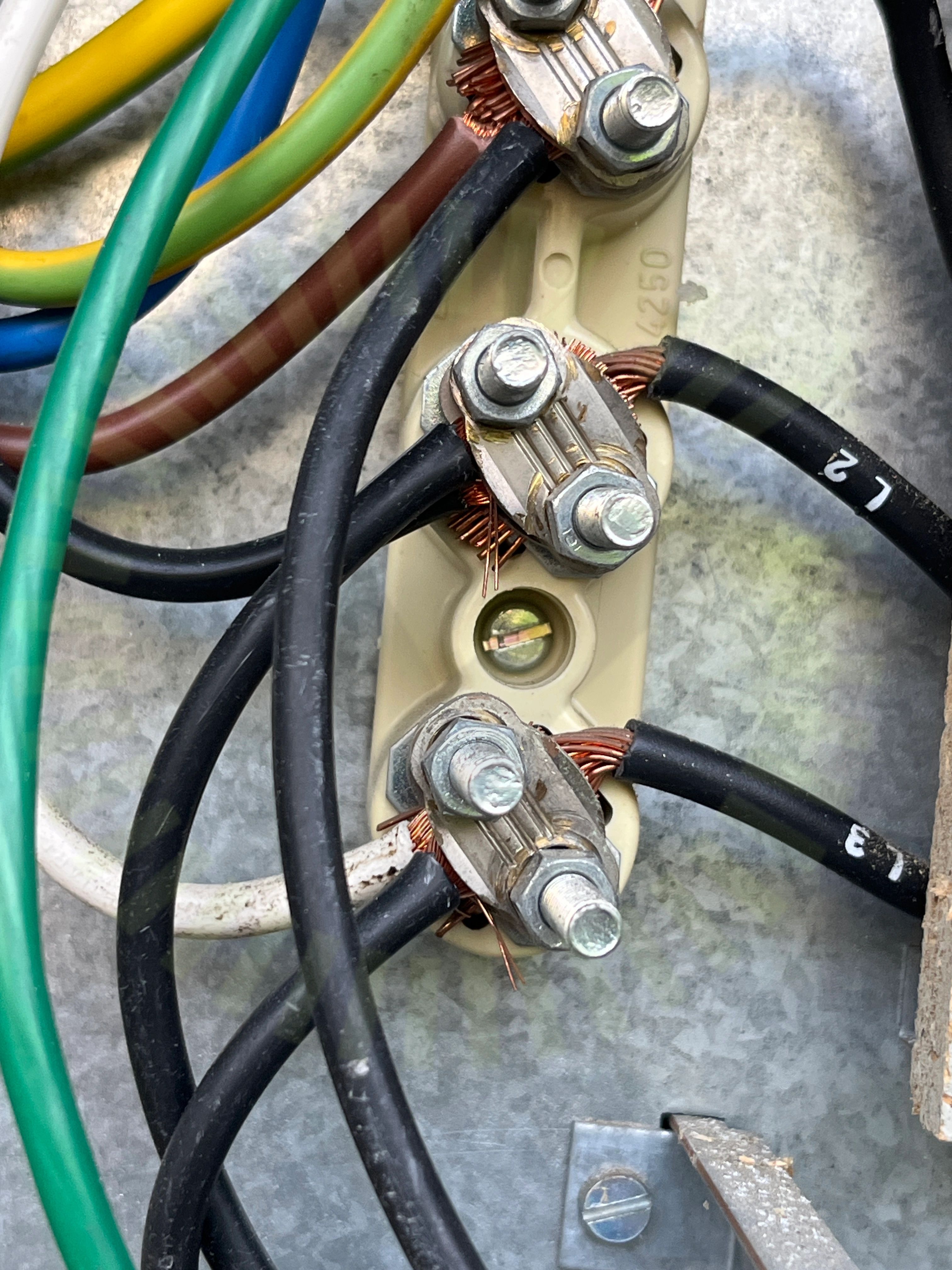

6.2 Anslutning av ledare
Inte godkänd
Kardeler spretar från plint.

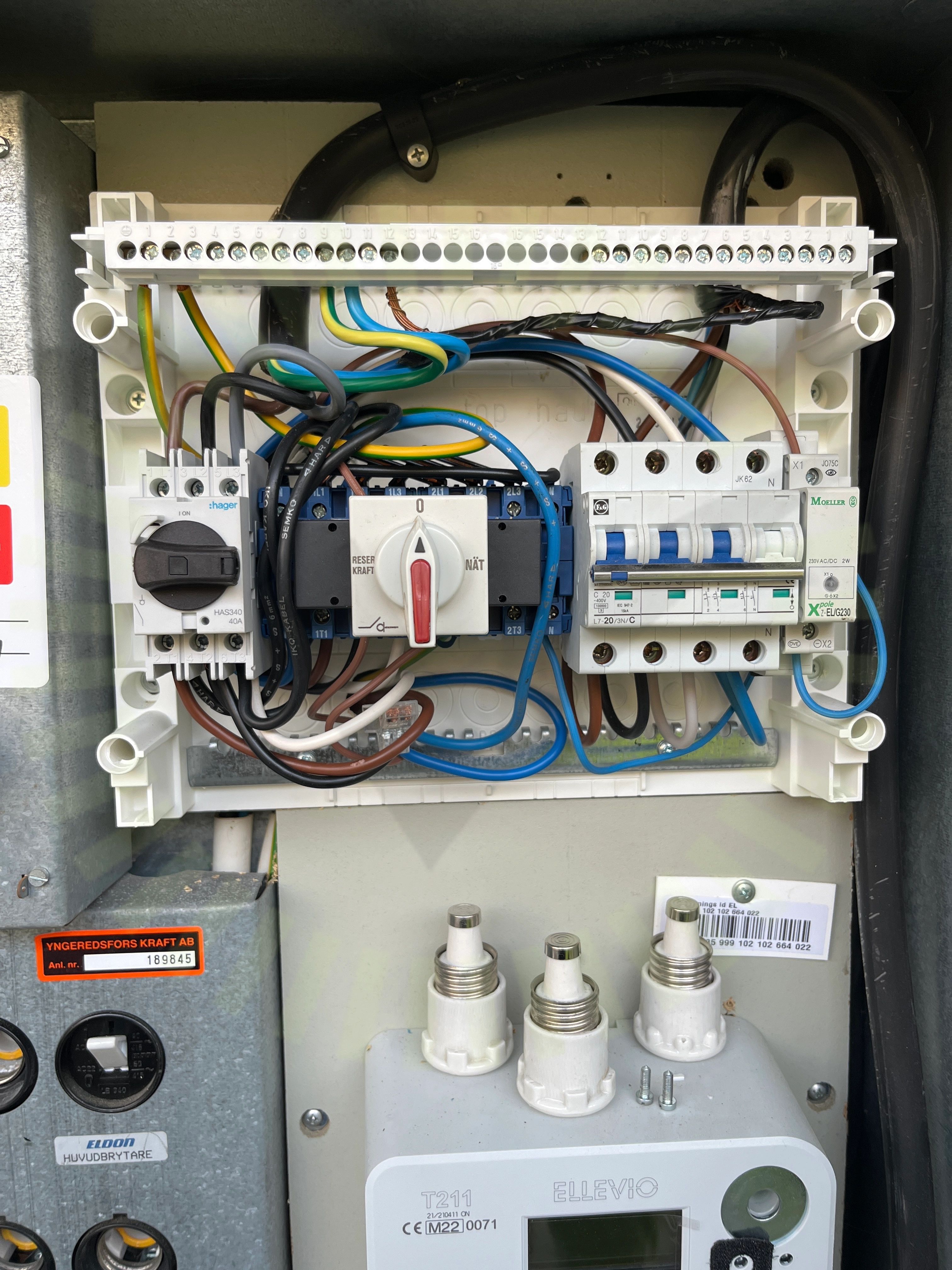

6.3 Anslutning av växelriktare
Inte godkänd
Växelriktaren är inte korrekt ansluten. Neutralledaren är kopplad till jordplinten.

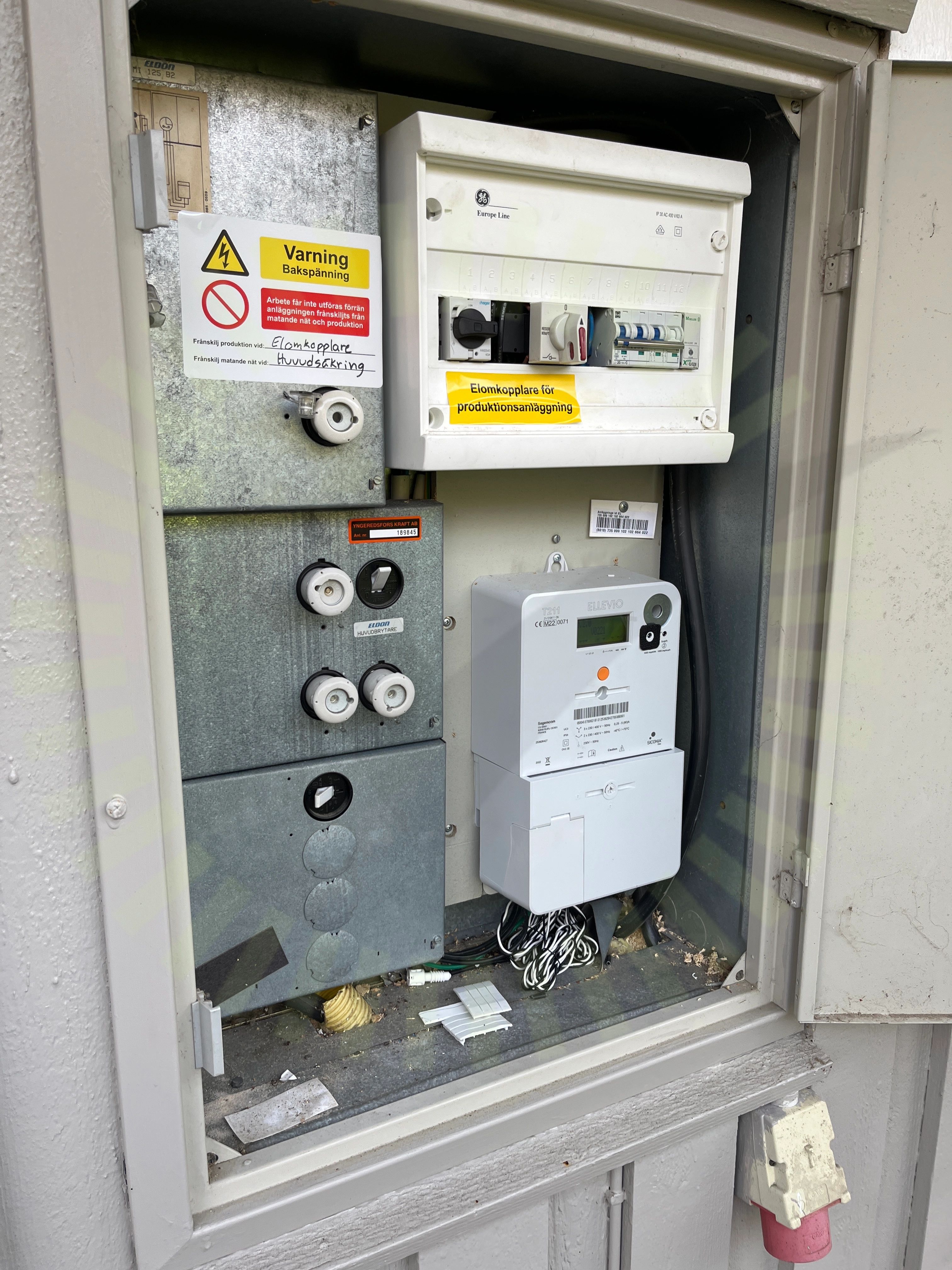

6.4 Dubbel matning
Inte godkänd
Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

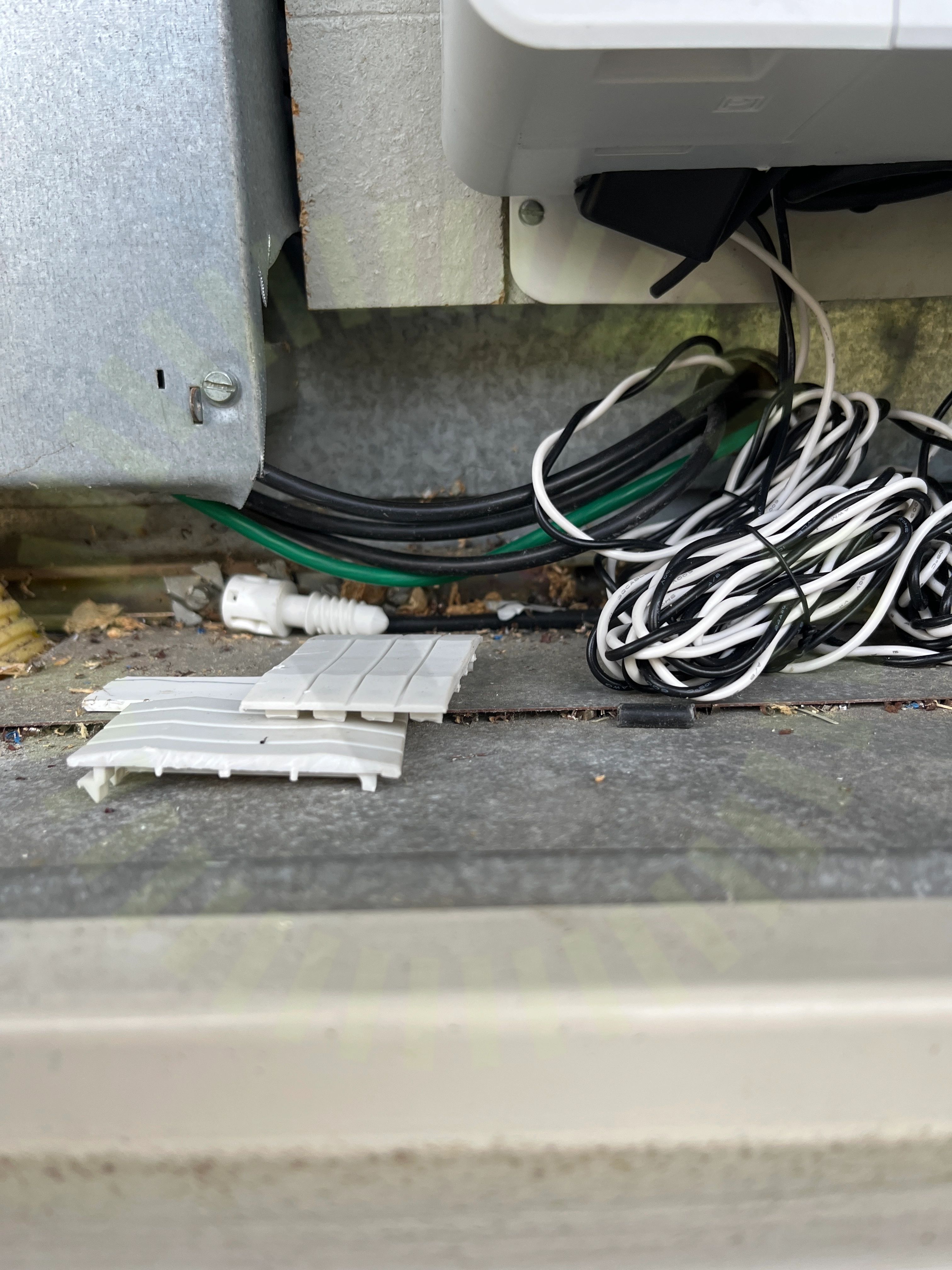

6.5 Enkelisolerade ledare
Inte godkänd
Enkelisolerade ledare ligger öppet utanför kapsling.

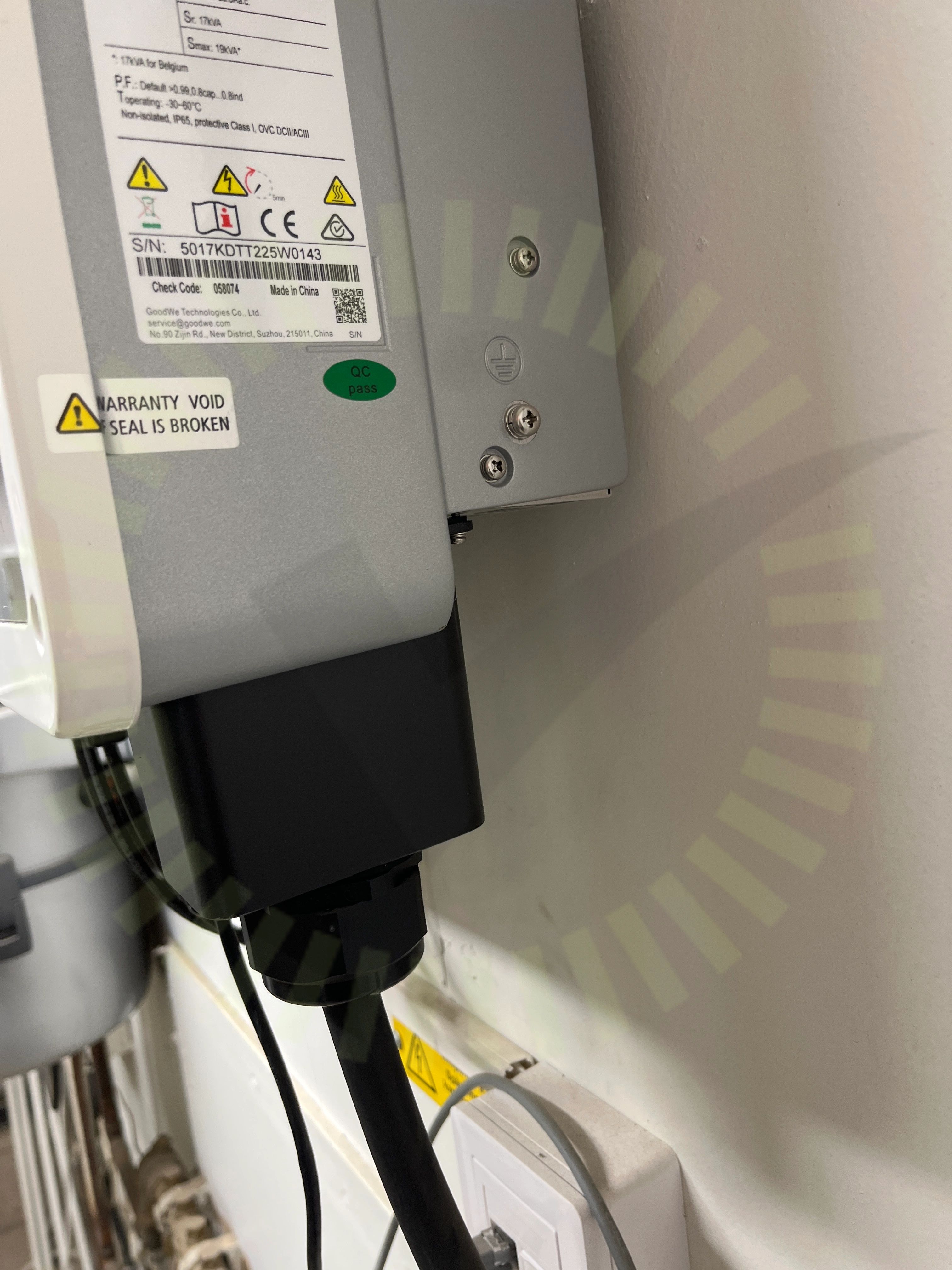

6.6 Jordning av chassi
Inte godkänd
Växelriktarens chassi är inte jordat.
