1.1 Ansluten elsäkerhetsverket
Inte godkändInstallatör är inte ansluten till Elsäkerhetsverket. Dokumentation på vem som ansvarar för elinstallationen saknas.
Besiktningsrapport
8.0
Installation genom
Volt Solar & Energi AB
Datum
26 juli 2023
Ort
Höllviken, Skåne län
82% godkända18% ej godkända
Om installationen
PanelerJA Solar: JAM54S31 (395-420) MR
MontagesystemVan Der Valk: Strongline Heavy Duty roof hook
VäxelriktareGroWatt: MOD 10-15KTL3-X
TillbehörSäkerhetsbrytare AC
Installerad av Volt Solar & Energi AB som har ett lågt snittbetyg på 8.0 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
3/41.2 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
1.3 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/4Avtal
Säkerhetsbrytare AC
Anmärkningar
1/6

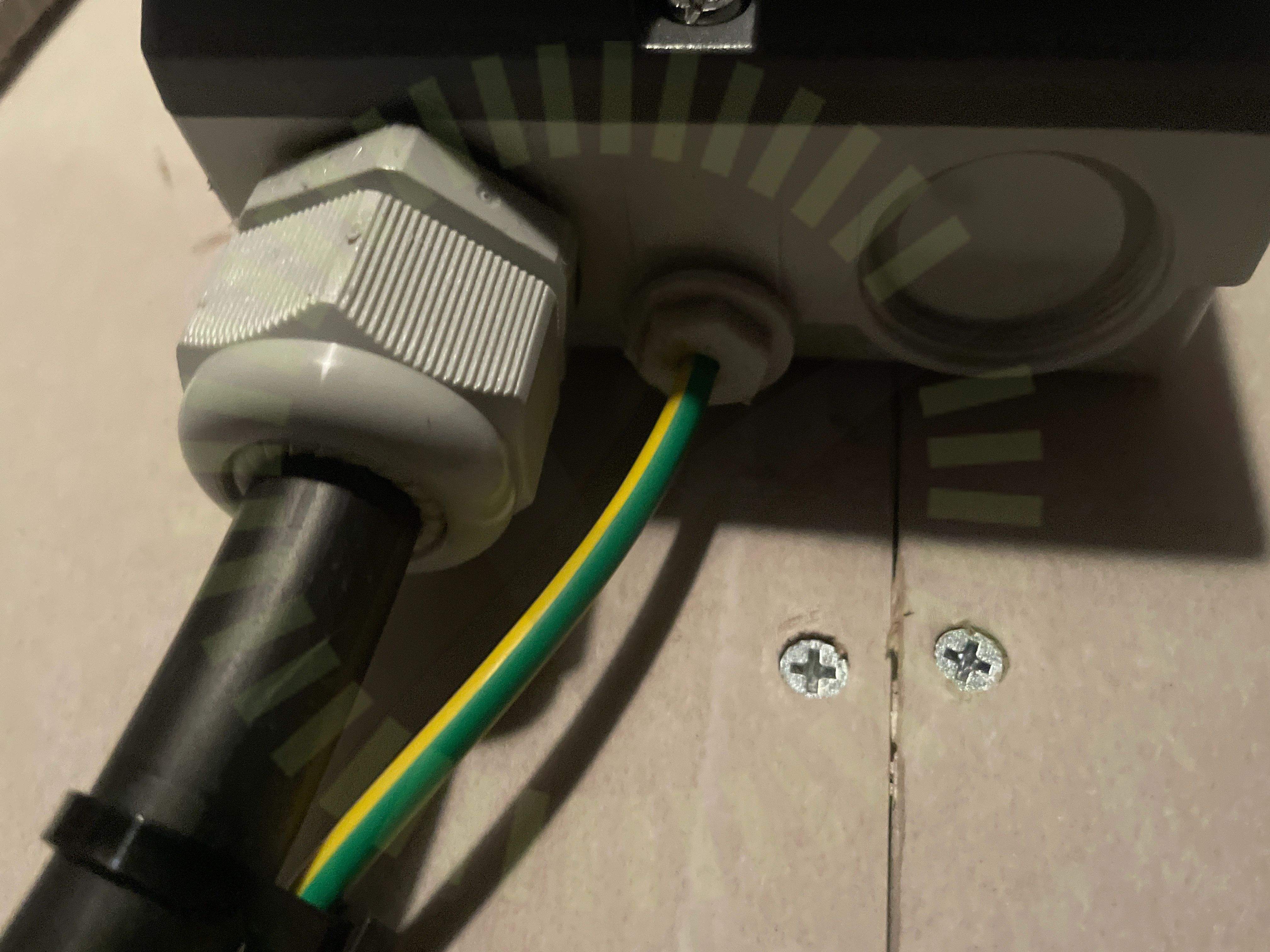

2.1 Förskruvningar
Inte godkändFörskruvning för PE kablage håller inte om kablage. Går att röra in och ut.
Godkända kontrollpunkter
5/6AnslutningBöjradieEgenskaperInfästningPlacering
Tak 1, JA Solar: JAM54S31 (395-420) MR
Anmärkningar
4/16

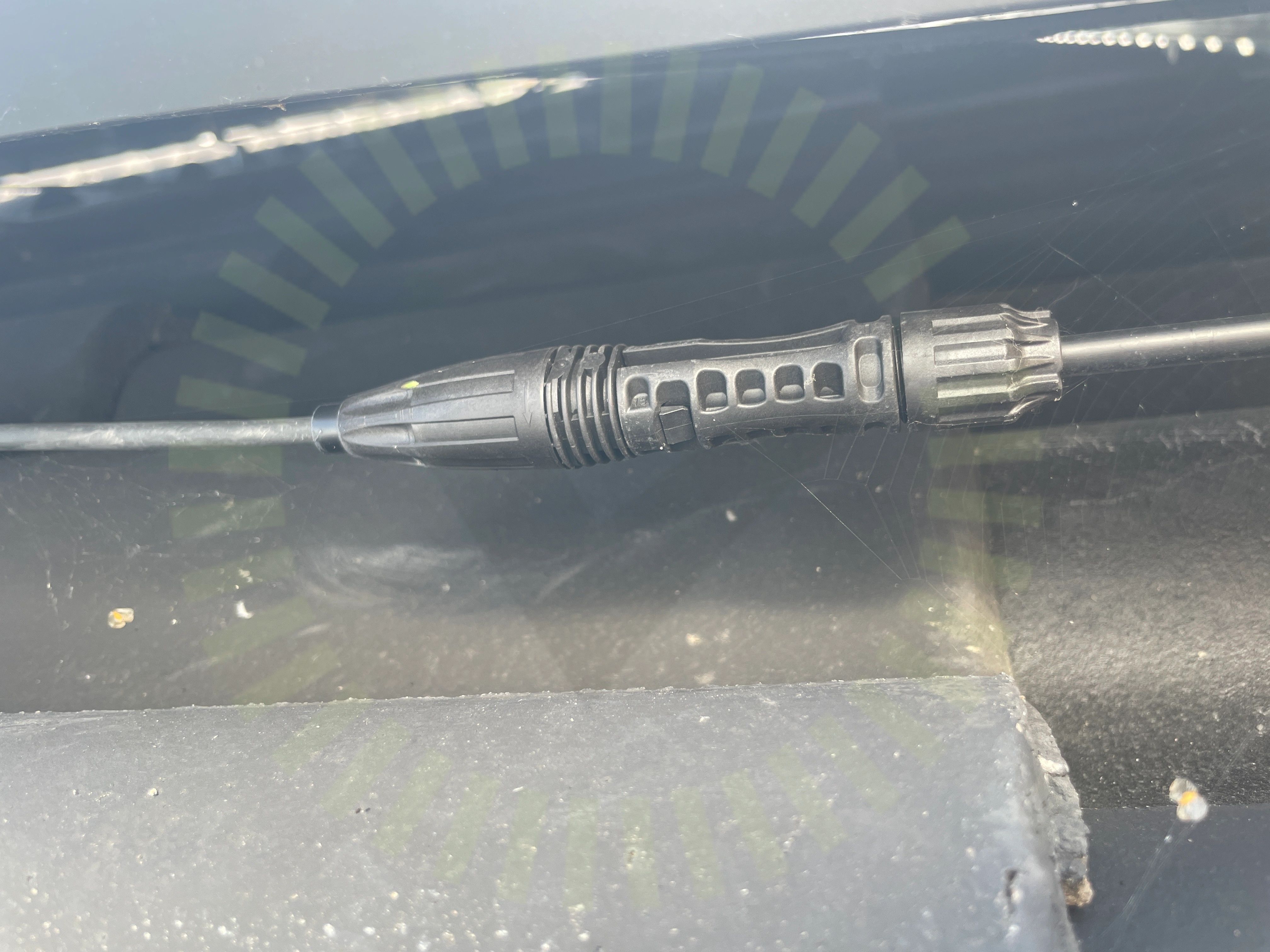

3.1 Förbindelse av kontakter
Inte godkändKontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.
SS 436 40 00, 712.526
3.2 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon.
JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

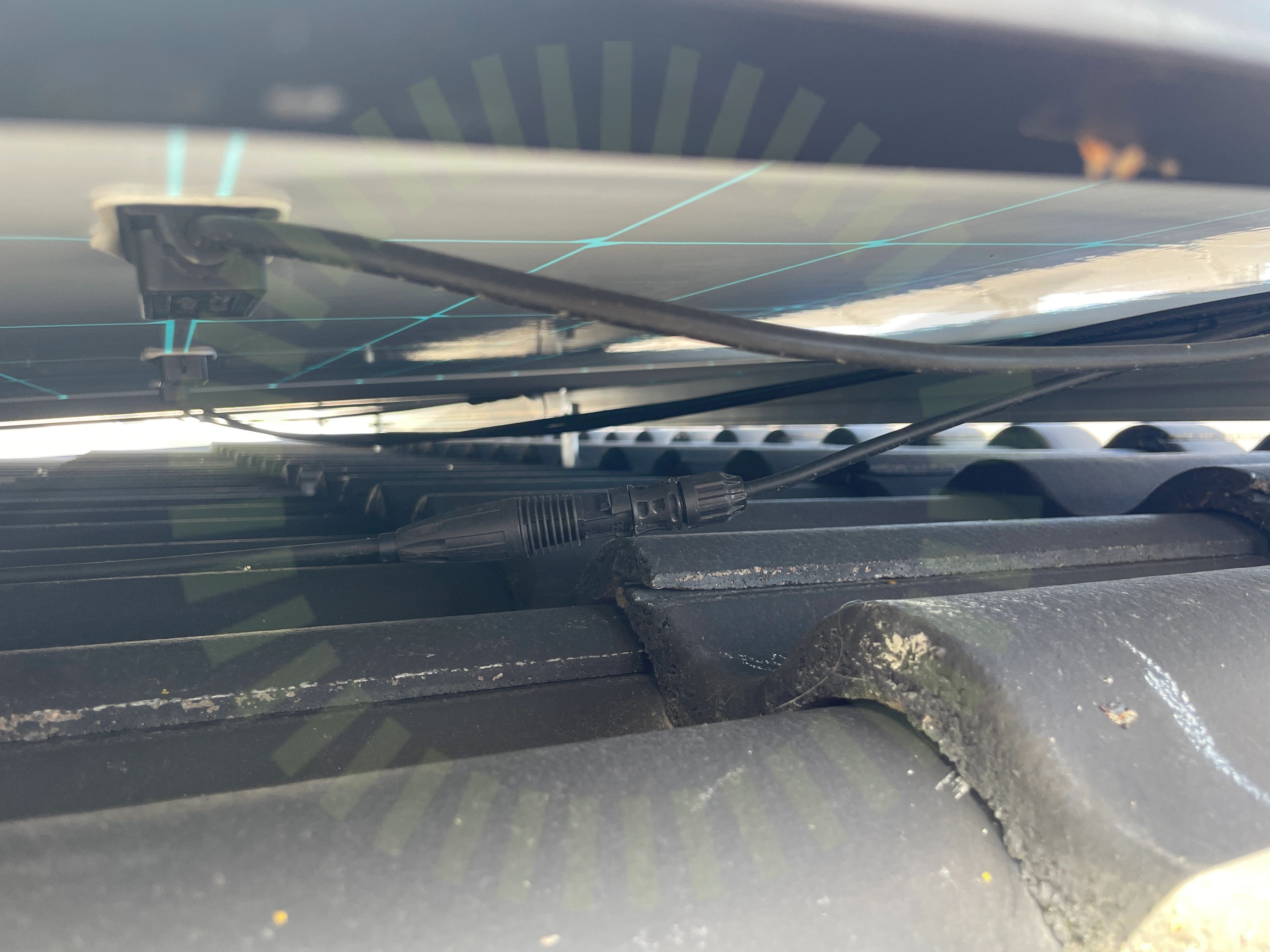

3.3 Kopplingslåda
Inte godkändHängande kabel från kopplingslåda utsätter kopplingslåda för stress
3.4 Stress på kontakter
Inte godkändKontakter uppspända mellan skenor, kablage drar konstant i kontakterna.
SS 436 40 00, 712.526
Godkända kontrollpunkter
12/16Avstånd till havetAvstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning
Tak 1, Van Der Valk: Strongline Heavy Duty roof hook
Anmärkningar
7/24
4.1 Främmande material
Inte godkändMaterial som inte är från tillverkaren av montagesystemet är inte tillåtet att använda vid montering. Olika sorters takkrokar samt olika sorters skruv är använt till infästning av takkrokar.

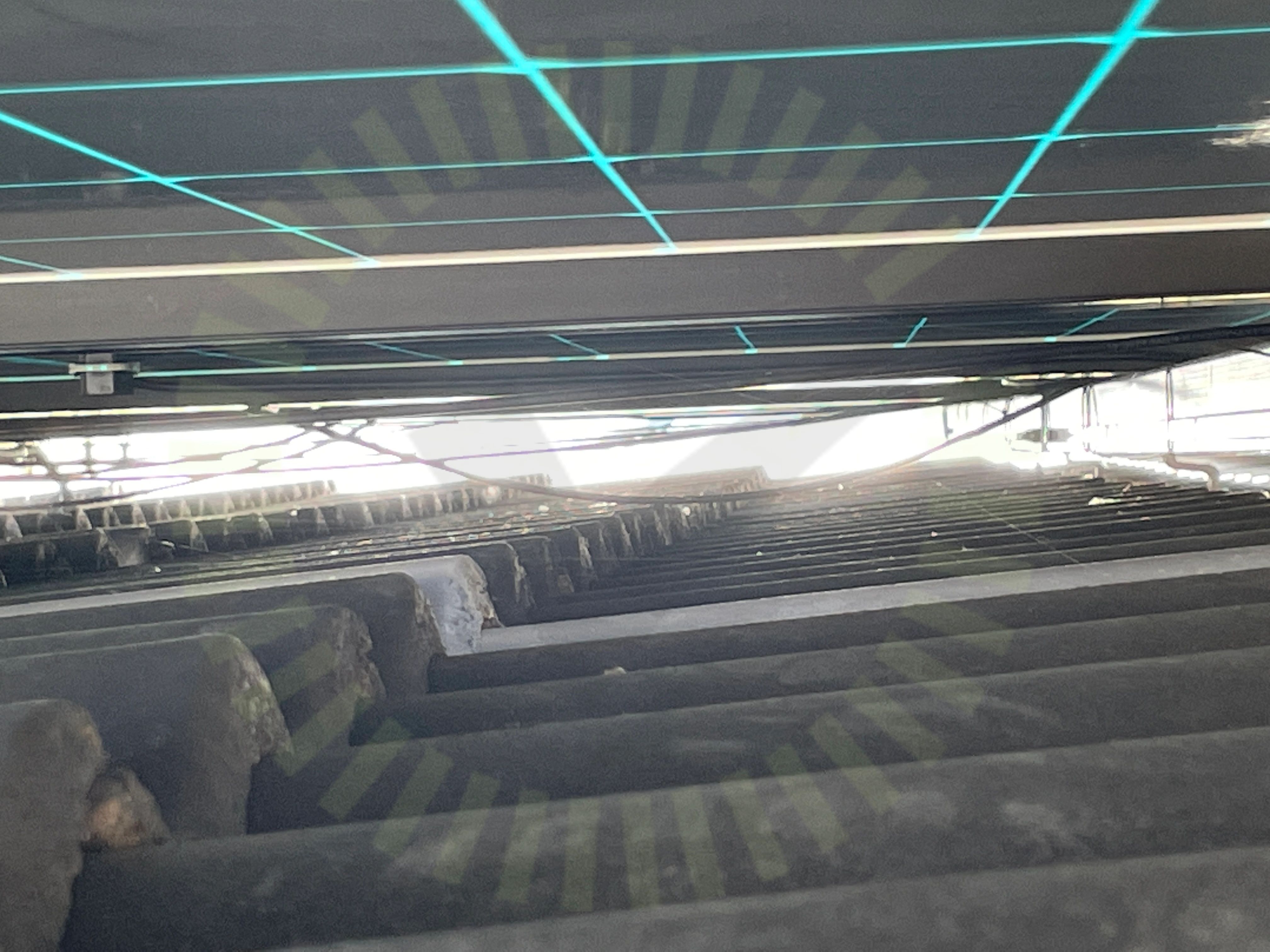

4.2 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
4.3 Skenornas infästning
Inte godkändT-bulten sitter inte korrekt i skenan.
Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 17
4.4 Skenornas överhäng
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
Snö- och vindlastberäkning

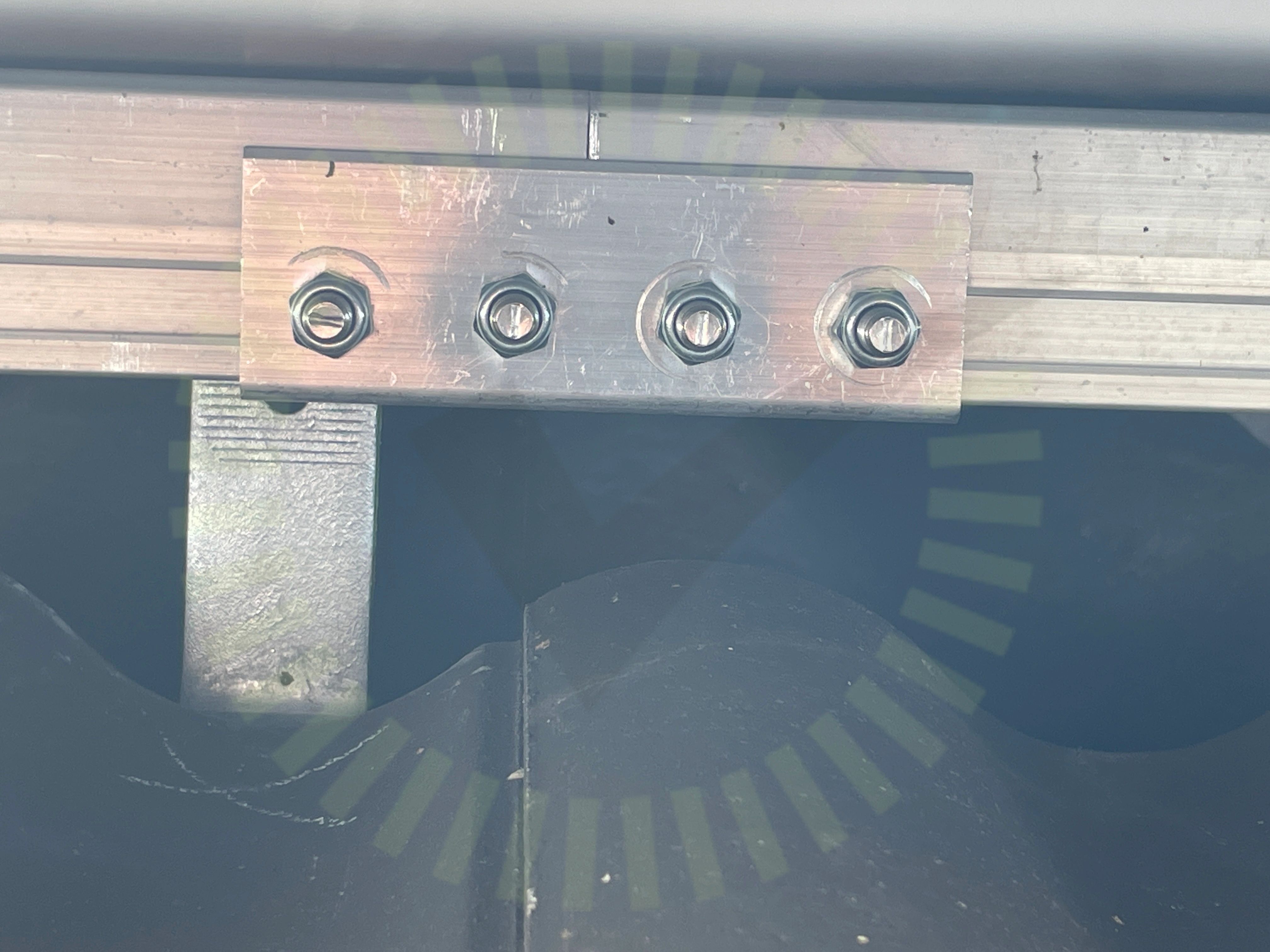

4.5 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad. T-bult ligger felaktigt.
Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 19-20
4.6 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
4.7 Takkrokarnas CC
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
Snö- och vindlastberäkning
Godkända kontrollpunkter
17/24Använd skruv för klämmaDC kabel förläggningFöremål mellan skena och panelramKabeldragning mellan takytorKlämma över skarvMittklämmorPanelramens höjdPlaceringRåspontsinfästningSkadorSkenans utstick för klämmaTakets lutningTakgenomföringTakstolsinfästningUnderliggande takpannaVäderbeständigt materialÄndklämmor
Varselmärkning
Godkända kontrollpunkter
5/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
2/356.1 Dubbel matning
Inte godkändBefintlig installation är inte anpassad för dubbel matning.
6.2 Märkning
Inte godkändMärkning saknas på växelriktarens säkringar.
Godkända kontrollpunkter
29/35AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
4/35DC Max SpänningDC Max StrömDC Min SpänningSträngdesign
