Institutet för Solenergikvalitet

Besiktningsrapport

8.0
x

Installation genom

E.ON

Datum

11 maj 2023

Ort

Halmstad, Hallands län
Takstolsinfästning
Klämmornas placering
Kopplingslåda
84% godkända16% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 (395-420) MR
MontagesystemESDEC Lutande Panntak
VäxelriktareGoodWe: GW15-30kW ET Series
BatteriBYD: HVS Battery-Box Premium (5.1-12.8)
TillbehörGoodWe: GM series
TillbehörUndercentral
E.ON

Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Tak 1, JA Solar: JAM54S31 (395-420) MR

Anmärkningar

3/14

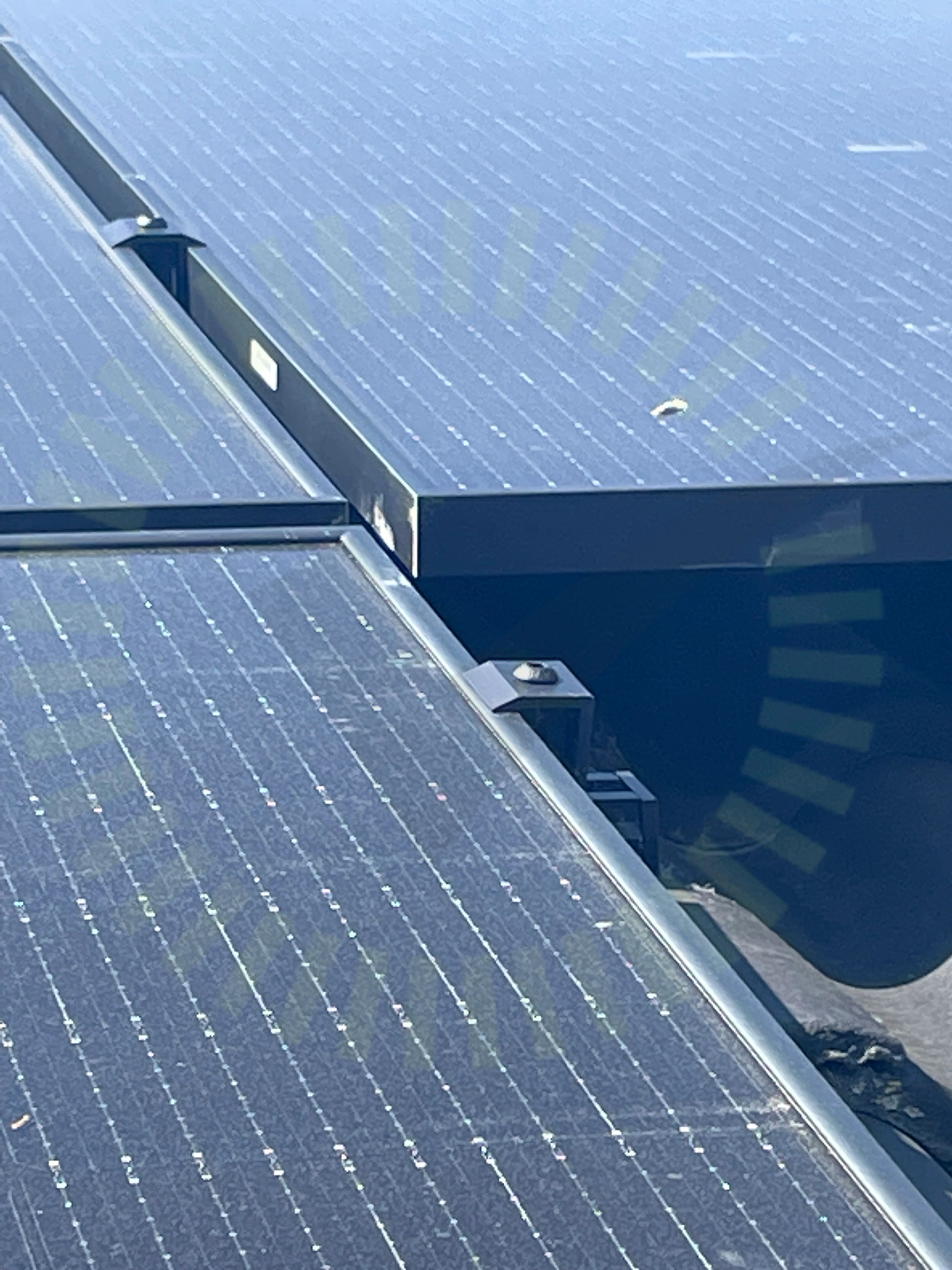

Klämmornas placering

2.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

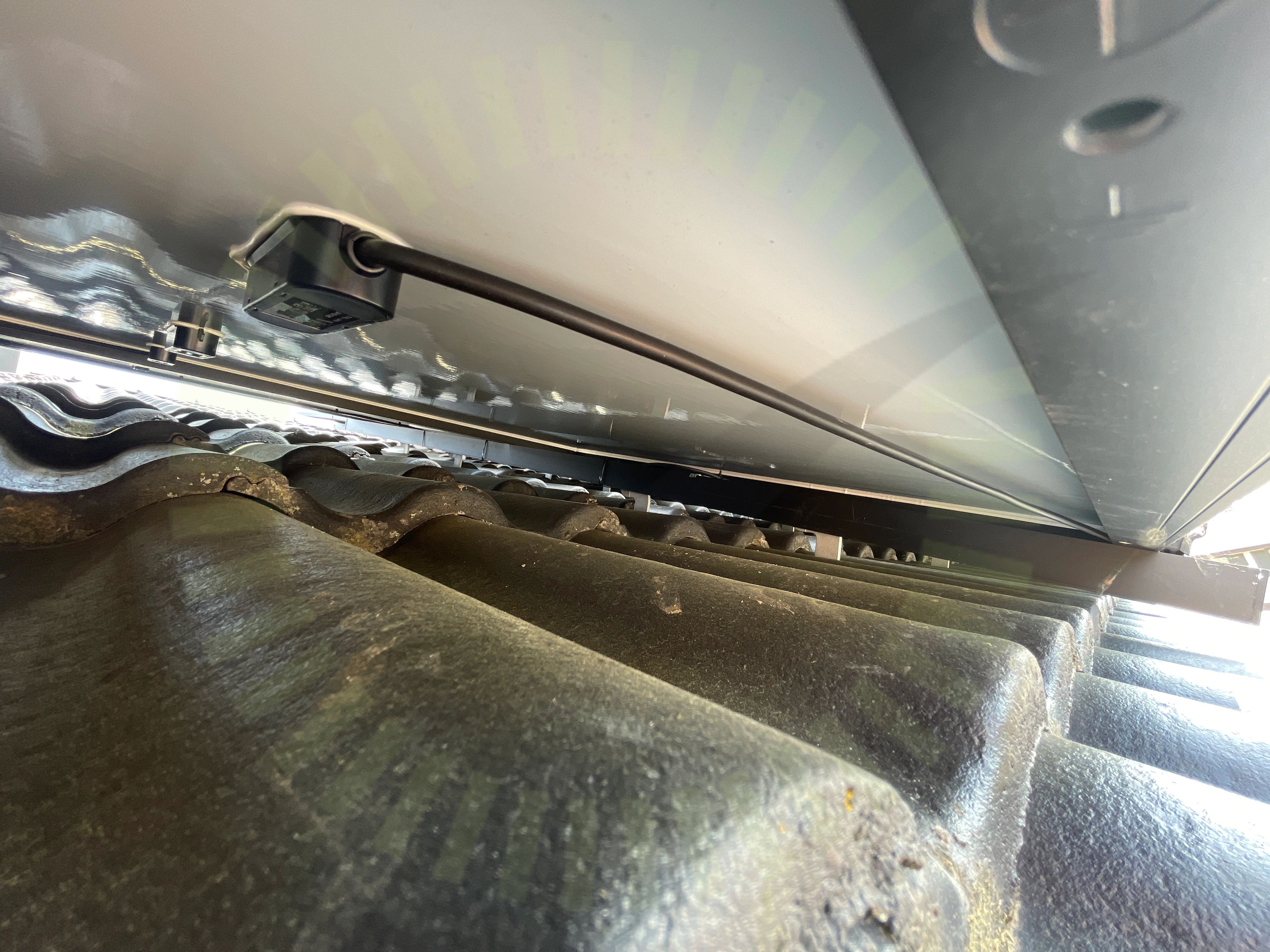

Kopplingslåda

2.2 Kopplingslåda

Inte godkänd

Kablaget sitter för spänt från kopplingslådan till skenan.

Stress på kontakter

2.3 Stress på kontakter

Inte godkänd

Kontakt hänger fritt i luften. Skapar stress på kontakt

Godkända kontrollpunkter

10/14
Avstånd till havetAvstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas överlappningPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

1/14
Strängförläggning

Tak 1, Renusol: VS+

Anmärkningar

6/26

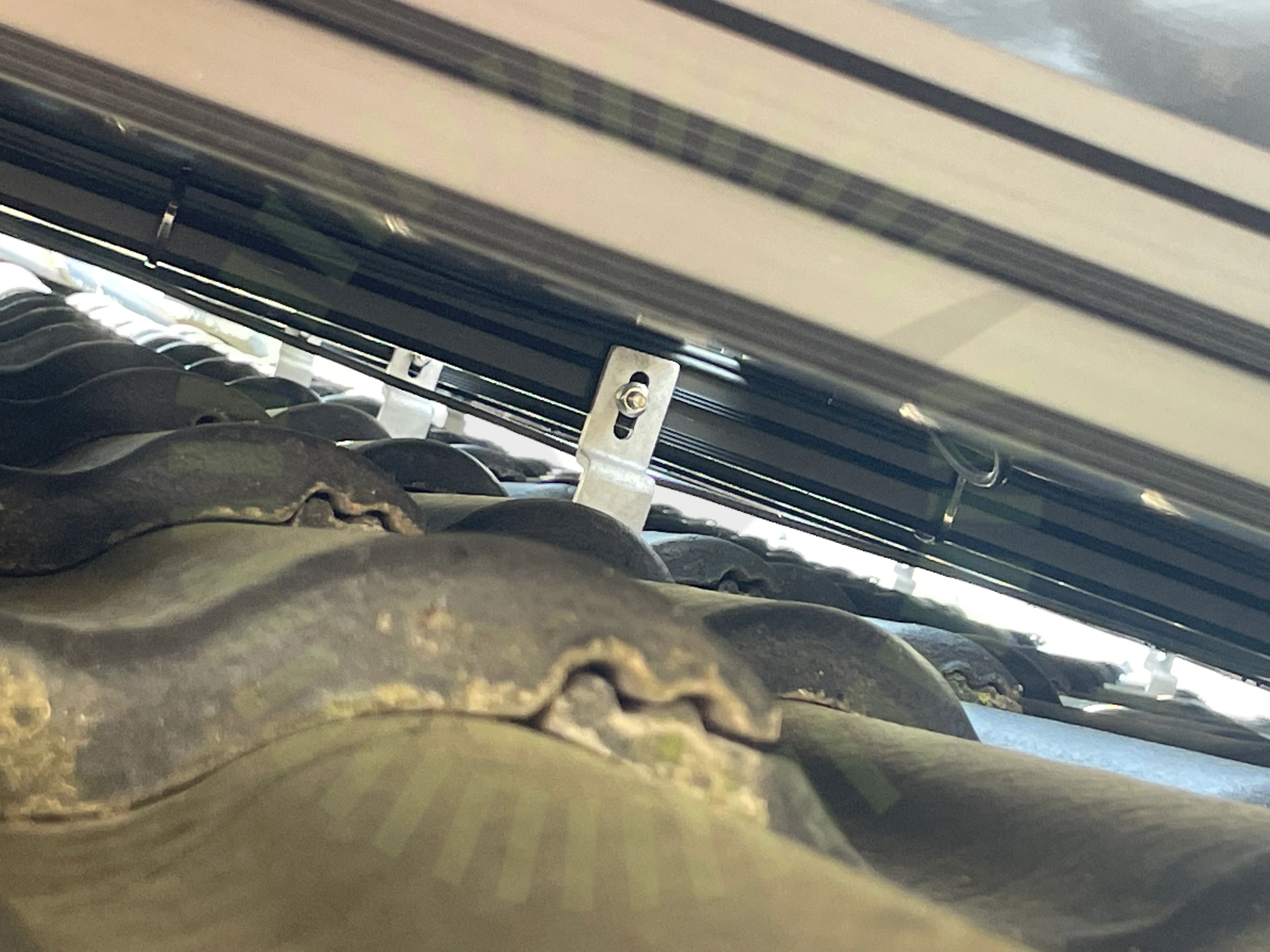

Kabeluppfästning

3.1 Kabeluppfästning

Inte godkänd

Hängande kablage påträffades

SS 436 40 00 (712.521.101 och 522.8.4)

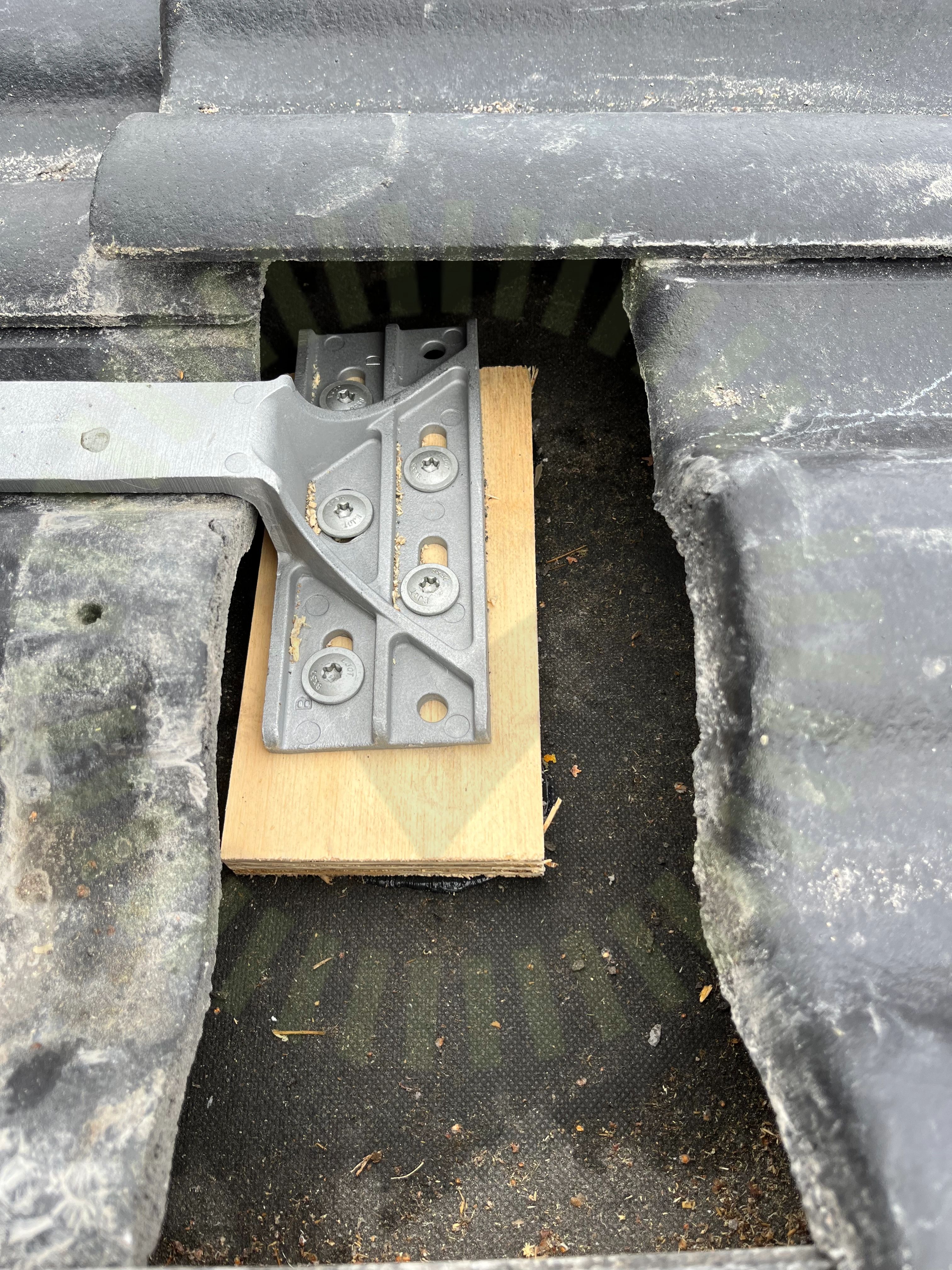

Råspontsinfästning

3.2 Råspontsinfästning

Inte godkänd

Infästning utförd i råspont följer inte tillverkarens anvisningar. Infästningar ska ske enligt lastberäkning, lastberäkningen är felaktigt utförd för projektet.

Renusol, 20230105_EN_VS+_InstallationGuide, Sida 35

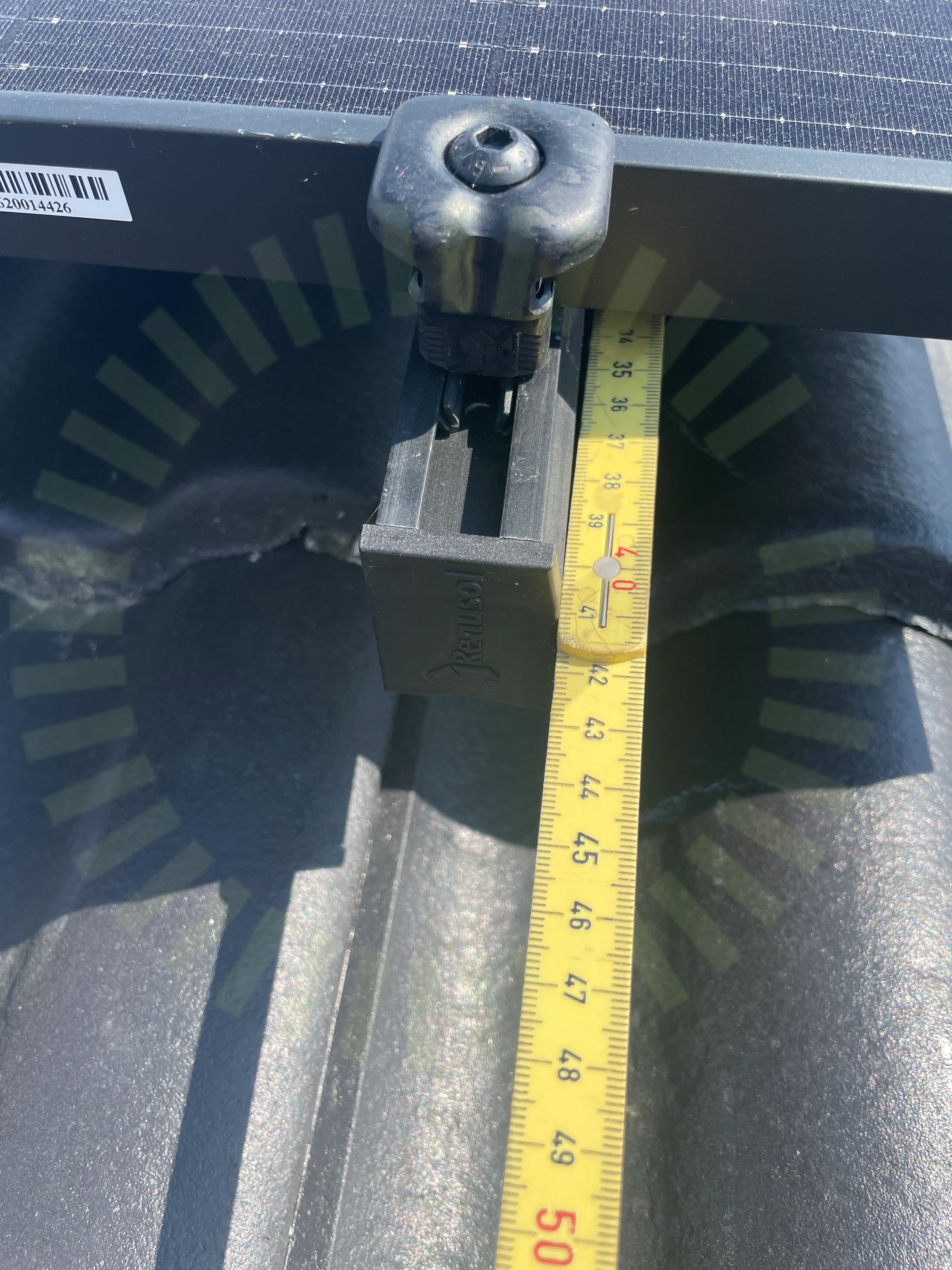

Skenornas överhäng

3.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

Renusol, 20230105_EN_VS+_InstallationGuide, Sida 13

3.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen stämmer inte med verkligheten. Inmatade värden speglar inte verkligheten.

Tillverkarens montageanvisningar

3.5 Takkrokarnas CC

Inte godkänd

Lastberäkning felaktigt utförd. Underkonstruktion ej korrekt. Avstånd mellan krokar stående skenor: 1150mm Liggande skenor: 1200mm

Snö- och vindlastberäkning

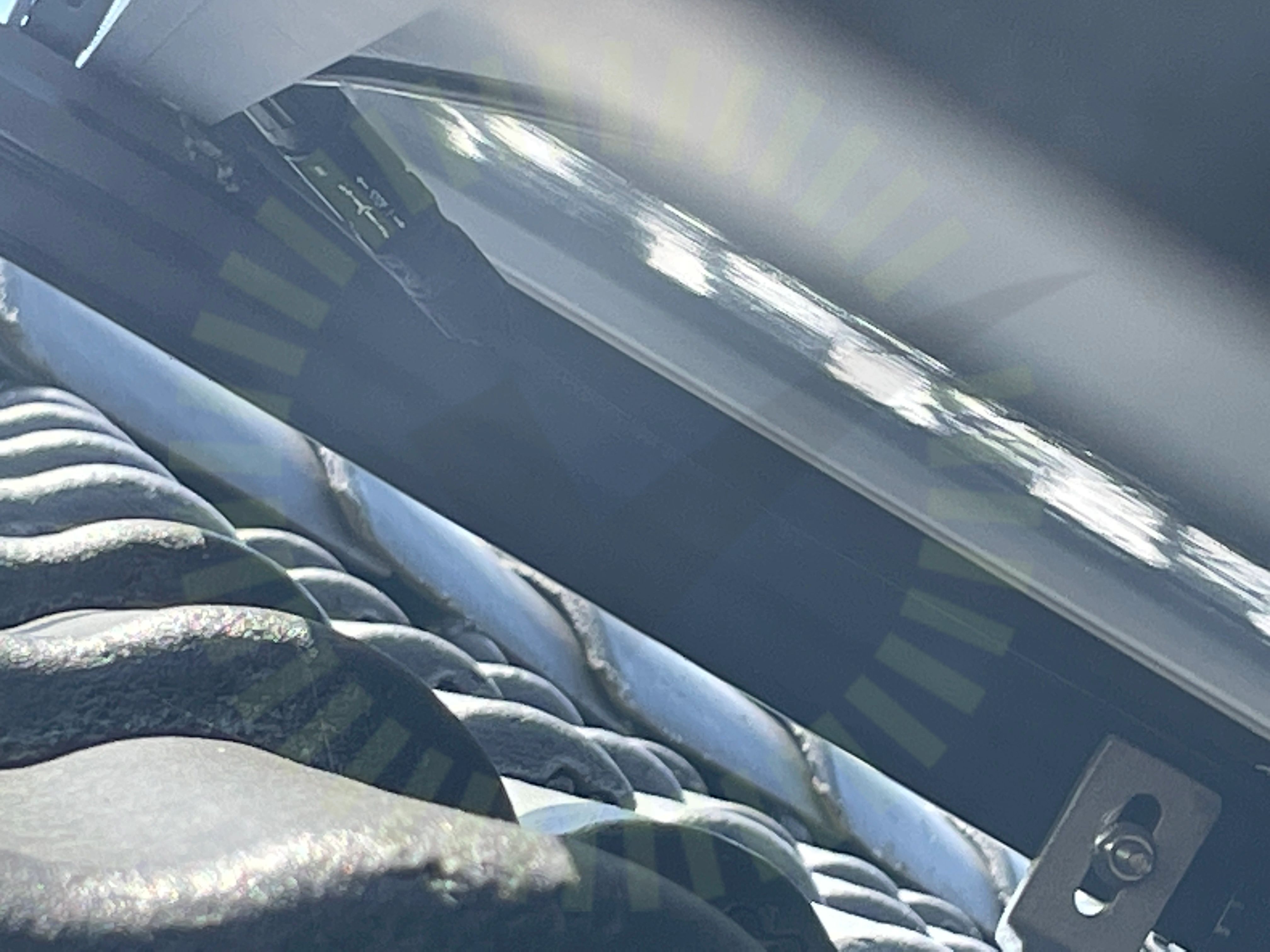

Takstolsinfästning

3.6 Takstolsinfästning

Inte godkänd

Infästningar har missat takstol.

Renusol, 20230105_EN_VS+_InstallationGuide, Sida 8

Godkända kontrollpunkter

20/26
Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenornas höjdjusteringSkenornas infästningSkenskarvarTakets lutningTakgenomföringUnderliggande takpannaVäderbeständigt materialÄndklämmor

Varselmärkning

Anmärkningar

2/5

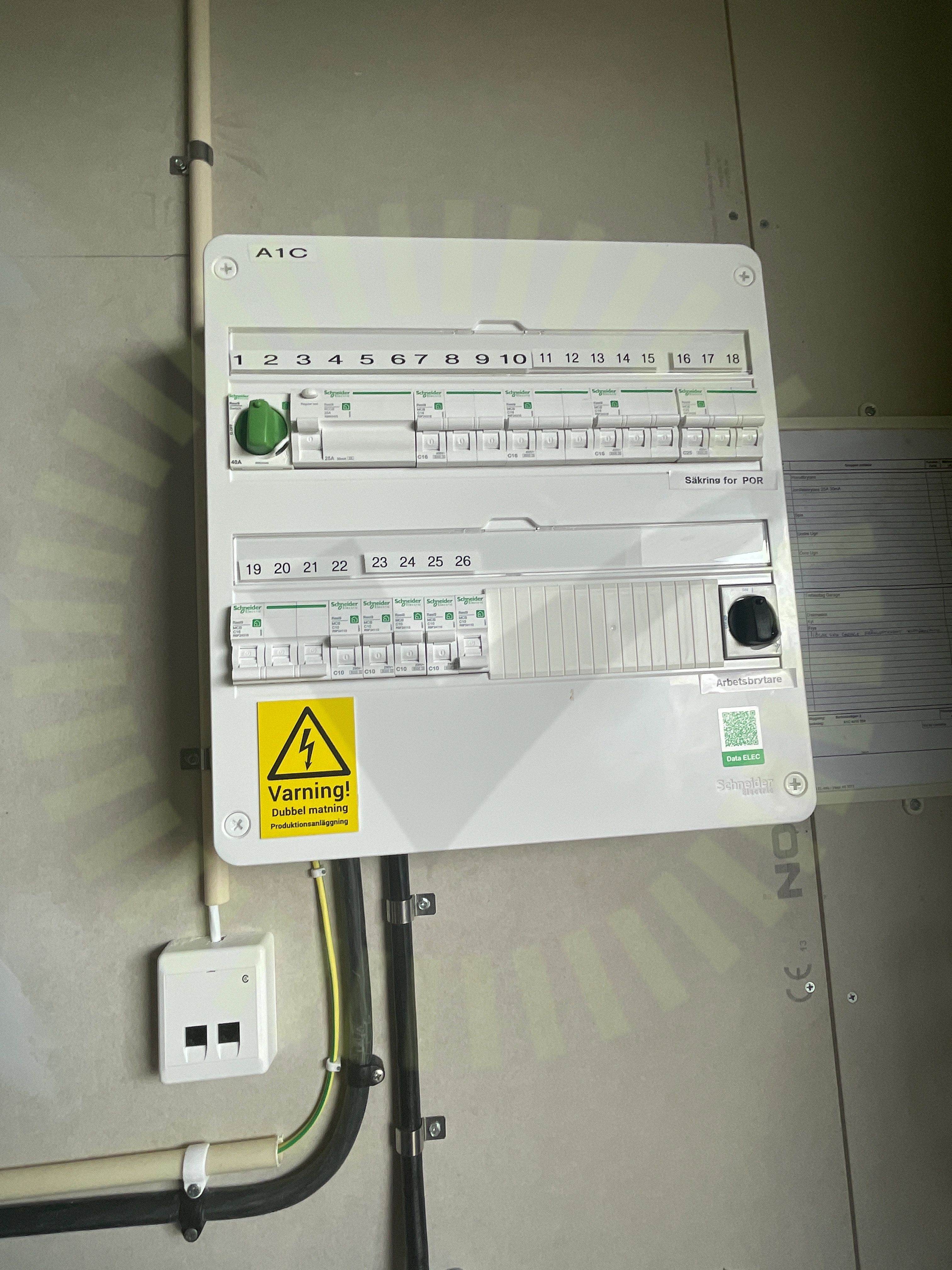

Informering av solceller

4.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas på undercentral där växelriktare är inkopplad

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

4.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas på vind vid DC kontakter.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/5
Missvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

3/36

5.1 DC Kablage förläggning

Inte godkänd

Kablarna är inte uppfästa så de har tillräckligt stöd. Kontakter frihänger i luften bristfälligt uppfäst på vinden.

SS 436 40 00 (522.8.4)
DC Kontakter anslutning

5.2 DC Kontakter anslutning

Inte godkänd

Hårt dragna kontakter, påverkar packningen i kontakten

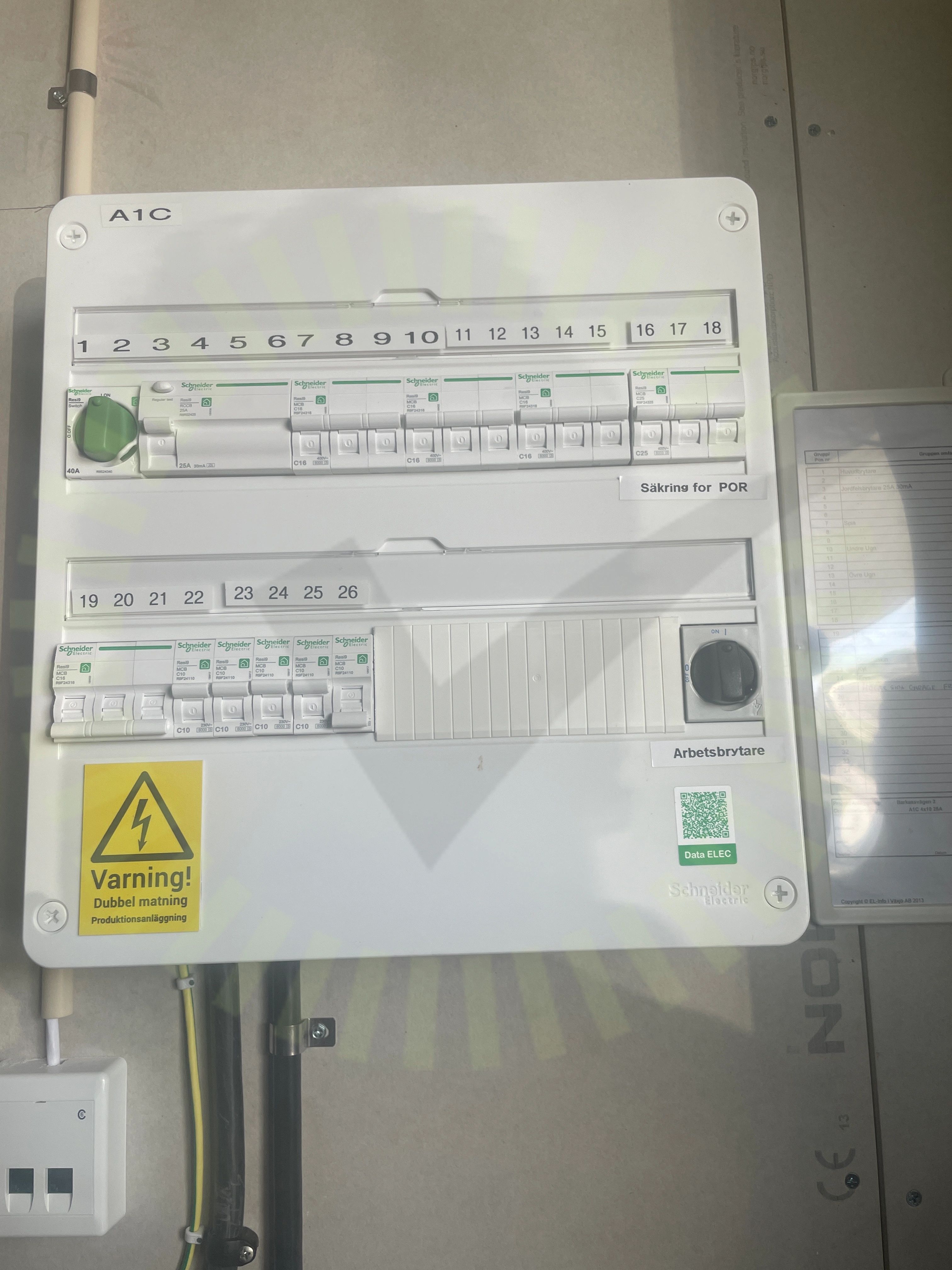

Märkning

5.3 Märkning

Inte godkänd

Tydlig märkning saknas på undercentral

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

33/36
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMax total effektPlaceringSkadat kablageSträngdesignSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
