Institutet för Solenergikvalitet

Besiktningsrapport

9.3
x

Installation genom

Svea Solar

Datum

8 juli 2024

Ort

Oxie , Skåne län
Förstärkningsskruv
Takkrokarnas CC
Infästning
89% godkända11% ej godkända

Om installationen

PanelerRisen: RSM40-8
MontagesystemESDEC Lutande Panntak
VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörUndercentral
TillbehörCHINT: Huawei DTSU666 (med CT)
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Avtal

Inte godkänd

Installationen är inte levererad enligt avtal. Kund får inte ut mer än hälften av den beräknade produktionen.

Avtal

Godkända kontrollpunkter

2/3
Mätprotokoll DCSträngschema

Batteri

Anmärkningar

3/15
Batterikåpor

2.1 Batterikåpor

Inte godkänd

Kåpor till batteriet är inte fastsäkrade. Detta gäller kåpor på sida mot vägg.

LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 98
Närliggande objekt

2.2 Närliggande objekt

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 70
Rakt stående

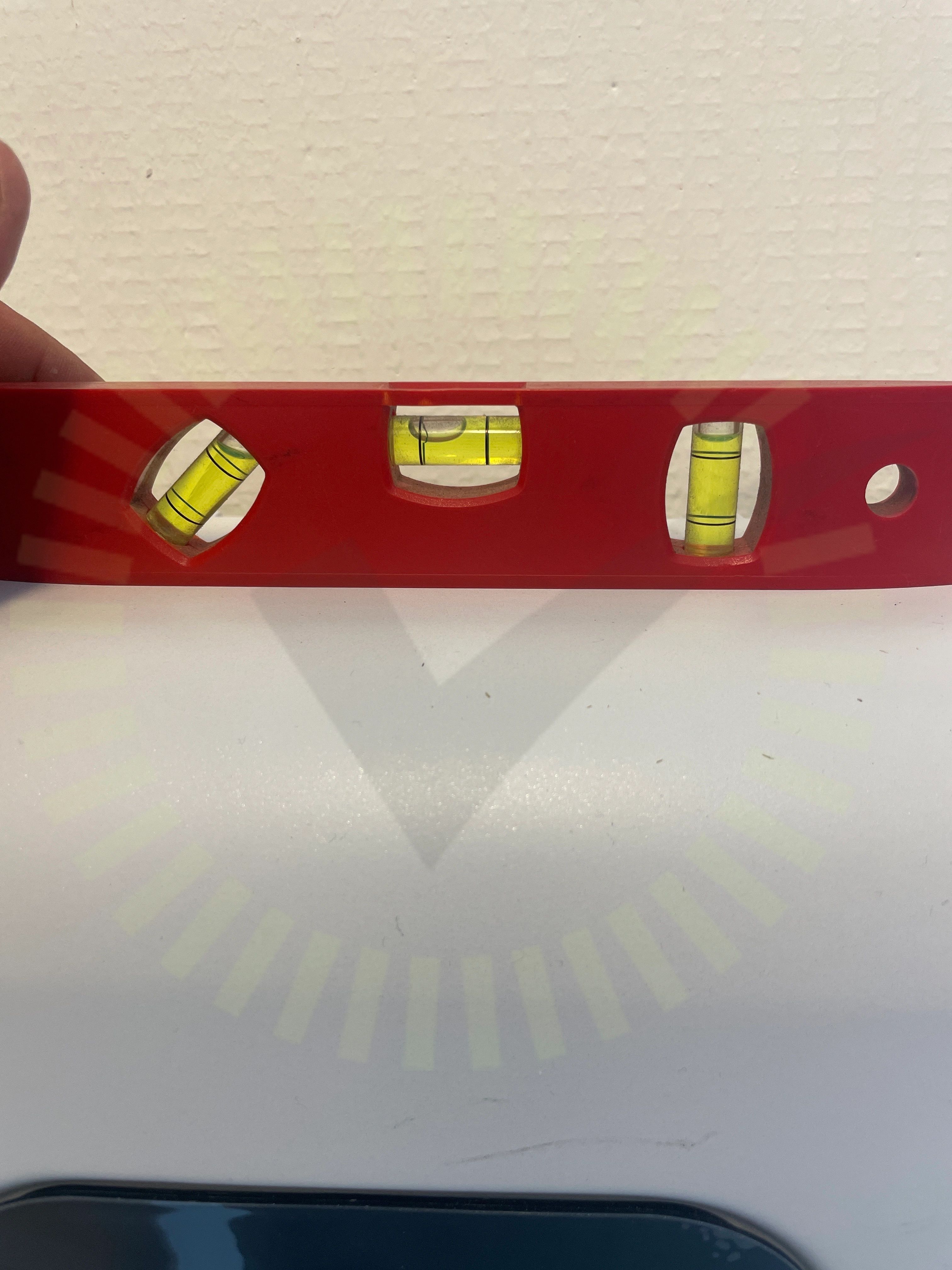

2.3 Rakt stående

Inte godkänd

Batteriet står inte rakt på underlaget.

LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 70

Godkända kontrollpunkter

12/15
Avstånd till havetAvstånd till växelriktareBatteri PEDC anslutningFastsäkring av produktPlacering av batteriSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablageVäderskydd

Smartmätare

Godkända kontrollpunkter

6/6
Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Tak 1, ESDEC Lutande Panntak

Anmärkningar

3/26
Förstärkningsskruv

4.1 Förstärkningsskruv

Inte godkänd

Förstärkningsskruv är felplacerad. Samt saknas det förstärkningsskruv vid översta panelraden på ett par ställen.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 18
Skador

4.2 Skador

Inte godkänd

Skador noterade på takpannor.

Takkrokarnas CC

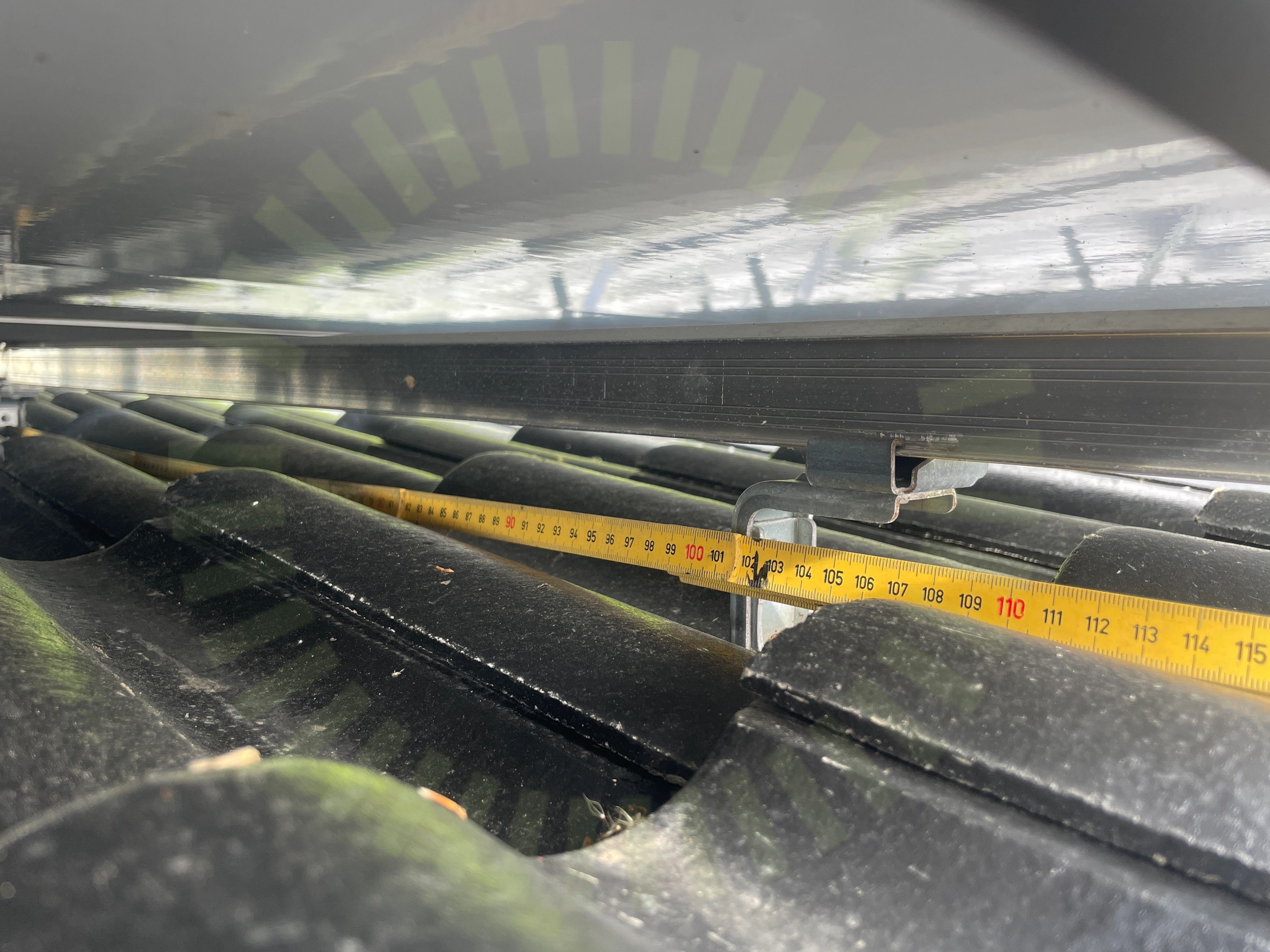

4.3 Takkrokarnas CC

Inte godkänd

Krokar är monterade med längre avstånd mellan varandra än det maximala måttet som anges i lastberäkningen.

Snö- och vindlastberäkning

Godkända kontrollpunkter

22/26
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekPotentialutjämningsledareSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/26
Takgenomföring

Tak 1, Risen: RSM40-8

Anmärkningar

4/17
Klämmornas storlek

5.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

PV module installation and maintenance manual A1 2023 sida 22.
Klämmornas överlappning

5.2 Klämmornas överlappning

Inte godkänd

Panelklämma skuggar del av panel.

PV module installation and maintenance manual A1 2023 sida 21-22.
Panelkablaget böjradie

5.3 Panelkablaget böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie ut från kontakter.

SS 436 40 00 (522.8.3)
Spänningar i ram

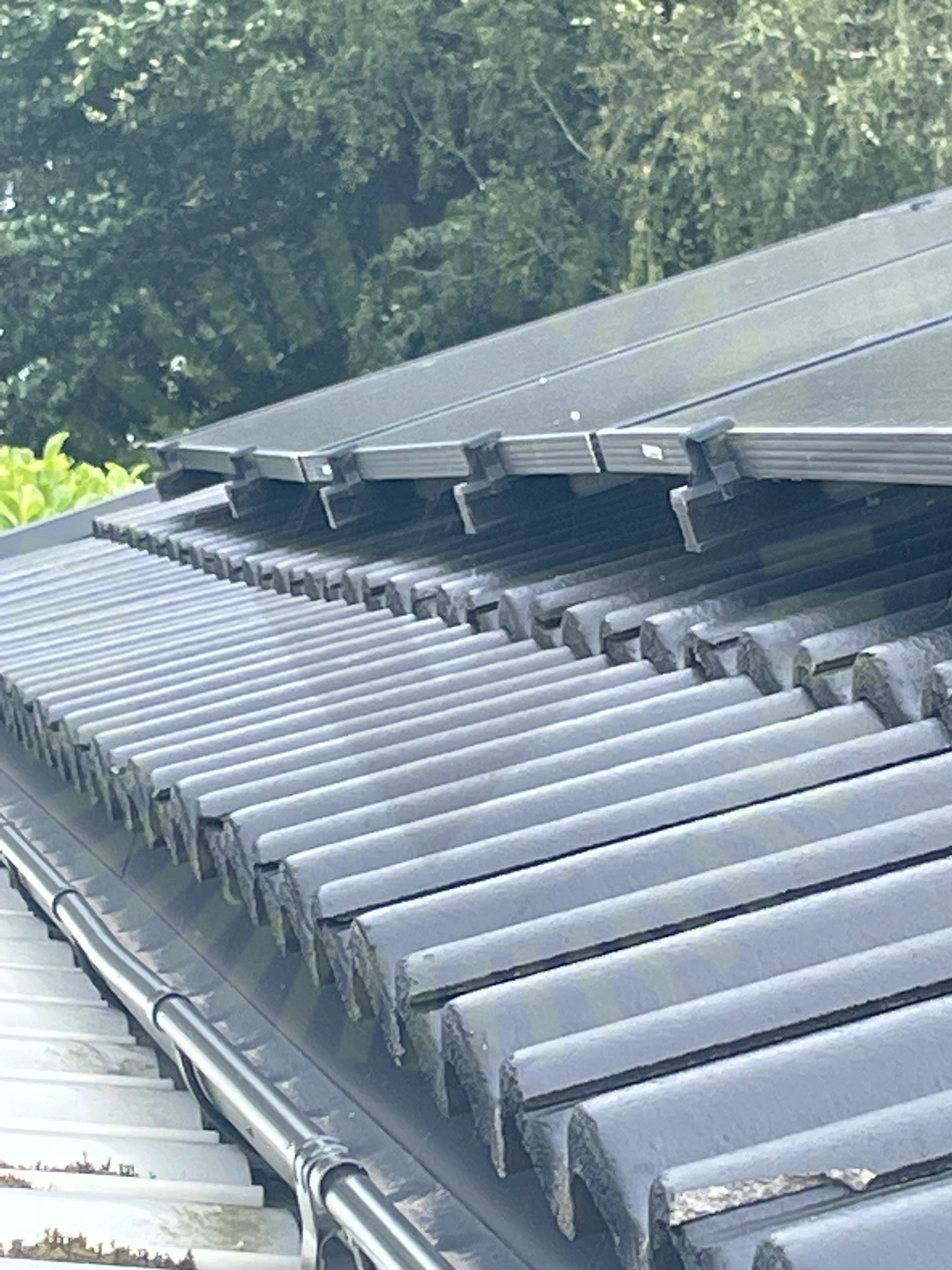

5.4 Spänningar i ram

Inte godkänd

Panelernas ram är monterade så spänningar skapas i ramen.

Godkända kontrollpunkter

13/17
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKontaktdonKopplingslåda böjradiePanelramar separeradeSkador på panelSkuggaStress på kontakterSträngförläggning

Undercentral

Anmärkningar

2/8
Infästning

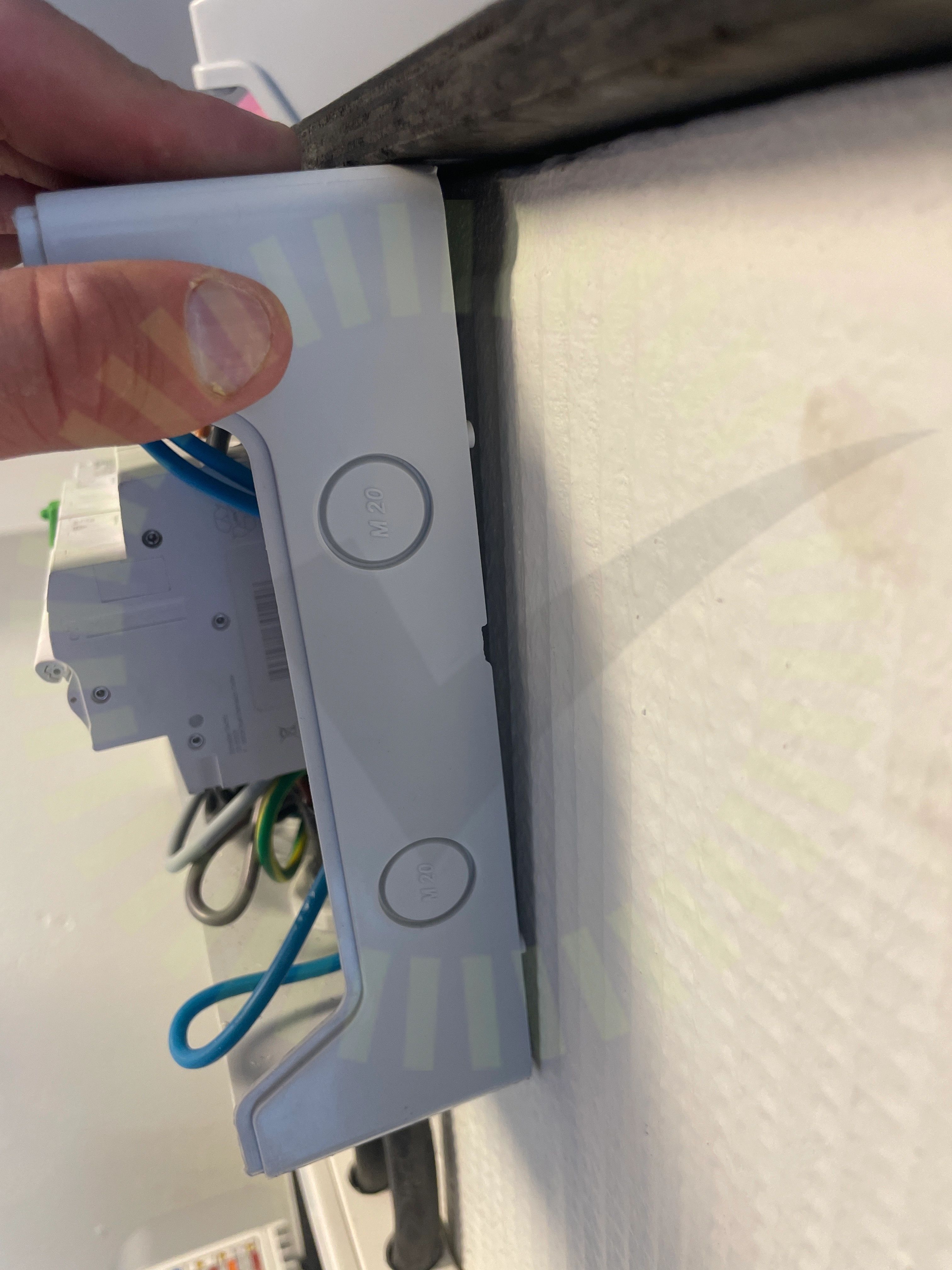

6.1 Infästning

Inte godkänd

Kapslingen för växelriktarnas säkringar sitter inte fast ordentligt.

Undercentral: Fastsäkring av lock

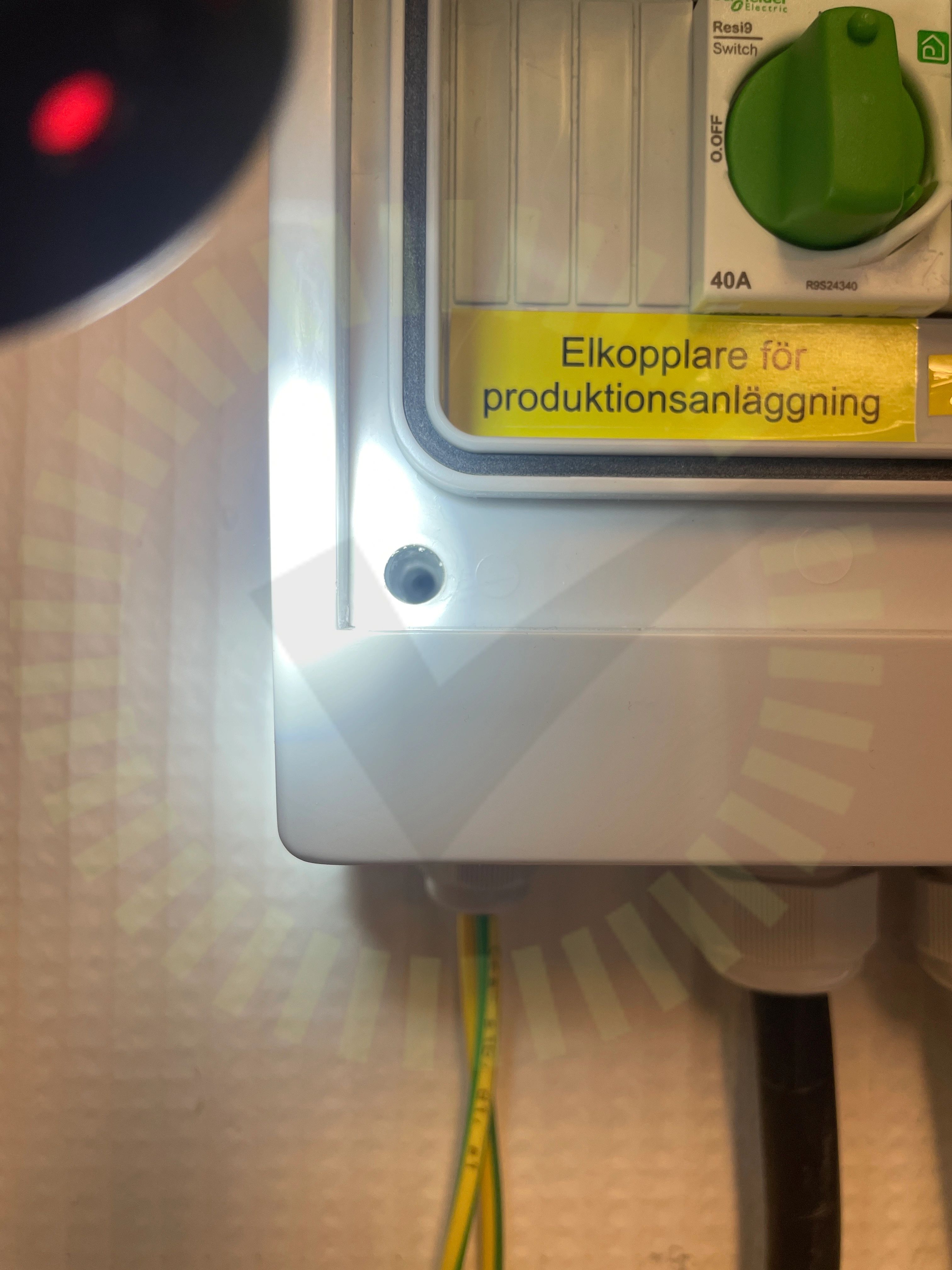

6.2 Undercentral: Fastsäkring av lock

Inte godkänd

Lock på undercentral för växelriktarnas säkringar saknar skruv.

Godkända kontrollpunkter

6/8
FasskenaFemledarsystemIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/36
Avstånd närliggande objekt

8.1 Avstånd närliggande objekt

Inte godkänd

Växelriktarna har inte ett korrekt avstånd till närmaste objekt.

SUN2000-(3KTL-10KTL)-M1 Series User Manual Date 2024-01-12, Sida 29-30

Godkända kontrollpunkter

35/36
AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetUtrymmeVäderbeständigt materialVäxelriktarens IP klassning
