Besiktningsrapport

9.6

Installation genom

Arka Energy

Datum

26 april 2023

Ort

Lidköping, Västra Götalands län

Skador

Varning för likspänning

92% godkända8% ej godkända

Om installationen

PanelerTrina: TSM-DE09R.05 405-425W

MontagesystemVan der Valk: ValkPitched - Clamp

VäxelriktareHuawei: SUN2000 (12-20KTL)-M2

Installerad av Arka Energy som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: SUN2000 (12-20KTL)-M2

Anmärkningar

4/39

1.1 Avtal

Inte godkänd

Installationen är inte levererad enligt avtal. Växelriktaren är mindre på offerten än vad som är monterad. Strängschema stämmer inte.

Avtal

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.3 Strängschema

Inte godkänd

Strängschema finns men är felaktig

ELSÄK-FS 2022:1 (3 kap. § 6)

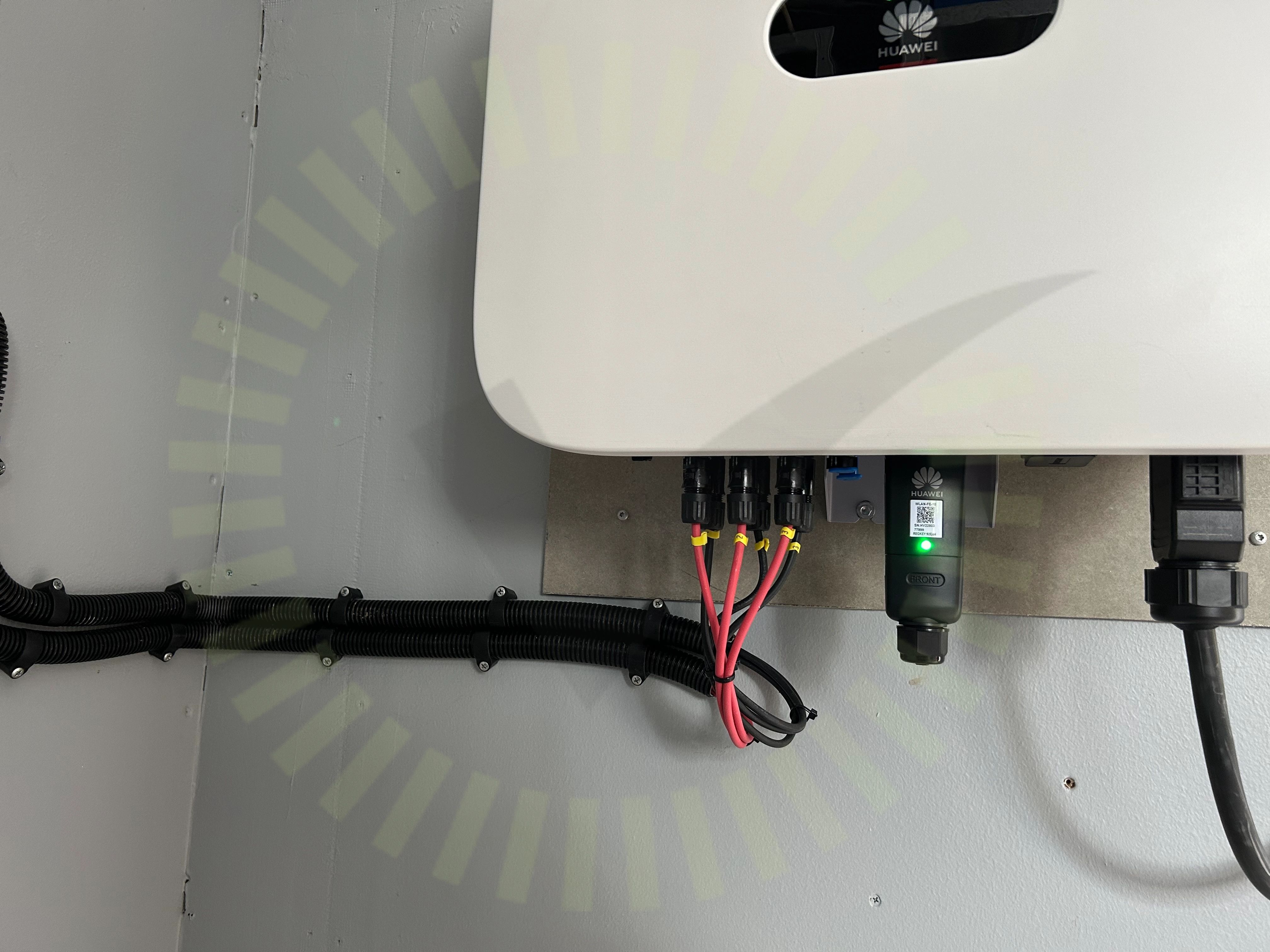

1.4 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

35/39

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter förskruvningDC Kontakter stressFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningSkadat kablageSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Trina: TSM-DE09R.05 405-425W

Anmärkningar

2/15

2.1 Skador

Inte godkänd

Skador noterade på panelerna.

2.2 Kopplingslåda

Inte godkänd

Kablage ej dragavlastade. Bild ej möjligt.

Godkända kontrollpunkter

10/15

DräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningPanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

3/15

Förbindelse av kontakterKontakterPanelkablagets böjradie

Van der Valk: ValkPitched - Clamp

Godkända kontrollpunkter

18/21

Avstånd pannaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarnas CC måttKabeldragning mellan takytorKabeluppfästningMittklämmorPanelramens tjocklekPlaceringSkadorSkenornas infästningSkenornas skarvSkenornas överhängSlutfästeSnö- och VindlastberäkningTermisk brytpunktVäderbeständigt material

Ej tillgängligt vid besiktning

3/21

Infästning RåspontInfästning TakstolTakgenomföring
