Besiktningsrapport

9.7

Installation genom

Svea Solar

Datum

2 maj 2025

Ort

Trångsund, Stockholms län

Skenornas infästning skruvade

Takgenomföring

Fastsäkring av produkt

96% godkända4% ej godkända

Om installationen

PanelerTrina: TSM-DE09.08

OptimerareSolarEdge: S-Serie

MontagesystemCC90- UNUM Betongpannor

VäxelriktareSolarEdge: SE3K-10K

TillbehörUndercentral

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/4

1.1 Dokumentation

Kundkommentar

Gruppförteckning och kretsschema saknas.

1.2 Mätprotokoll DC

Inte godkänd

Enhet saknas i mätprotokoll. Det är inte tydligt vad som är uppmätt.

Godkända kontrollpunkter

2/4

AvtalSträngschema

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

2/24

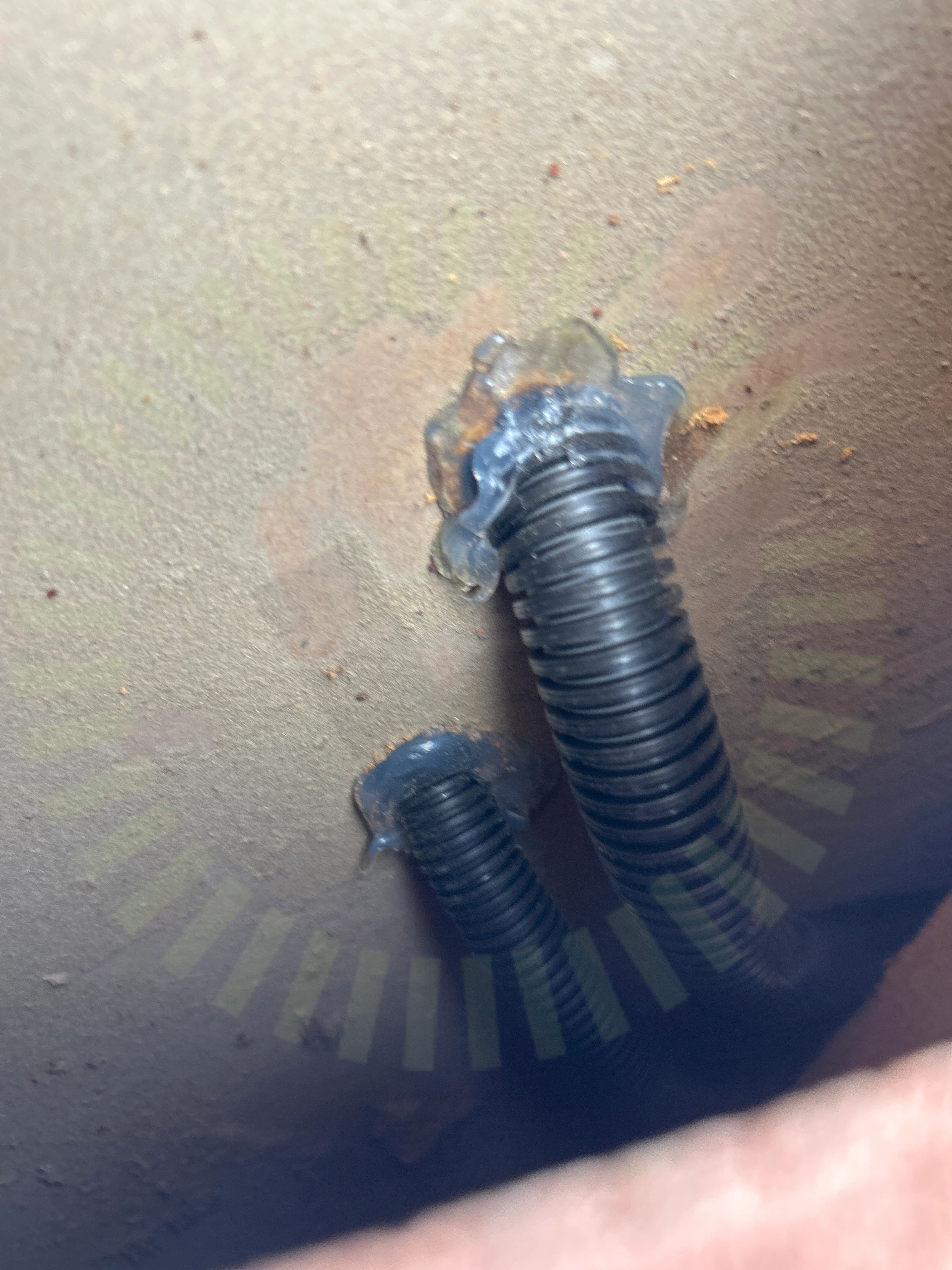

2.1 Takgenomföring

Inte godkänd

Lättundertak är skadat. Underlag för håltagning i tätskiktet saknas. Gäller både garage och boningshus.

2.2 Skenornas infästning skruvade

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skruvar saknas på en skena.

2310003-0 MI - Montageinstruktion CC90-UNUM på takpannor av betong / 240116, Sida 4, 10

Godkända kontrollpunkter

22/24

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans infästning i skenaKlämmans placering i skenaLäktinfästningMittklämmorSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakkrokarnas CCTakkrokarnas CC skenstartTakkrokstyperUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, SolarEdge: S-Serie

Godkända kontrollpunkter

5/5

DragavlastadeFastsäkring av produktKompatibilitetKontakterPlacering

Tak 1, Trina: TSM-DE09.08

Godkända kontrollpunkter

14/14

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/30

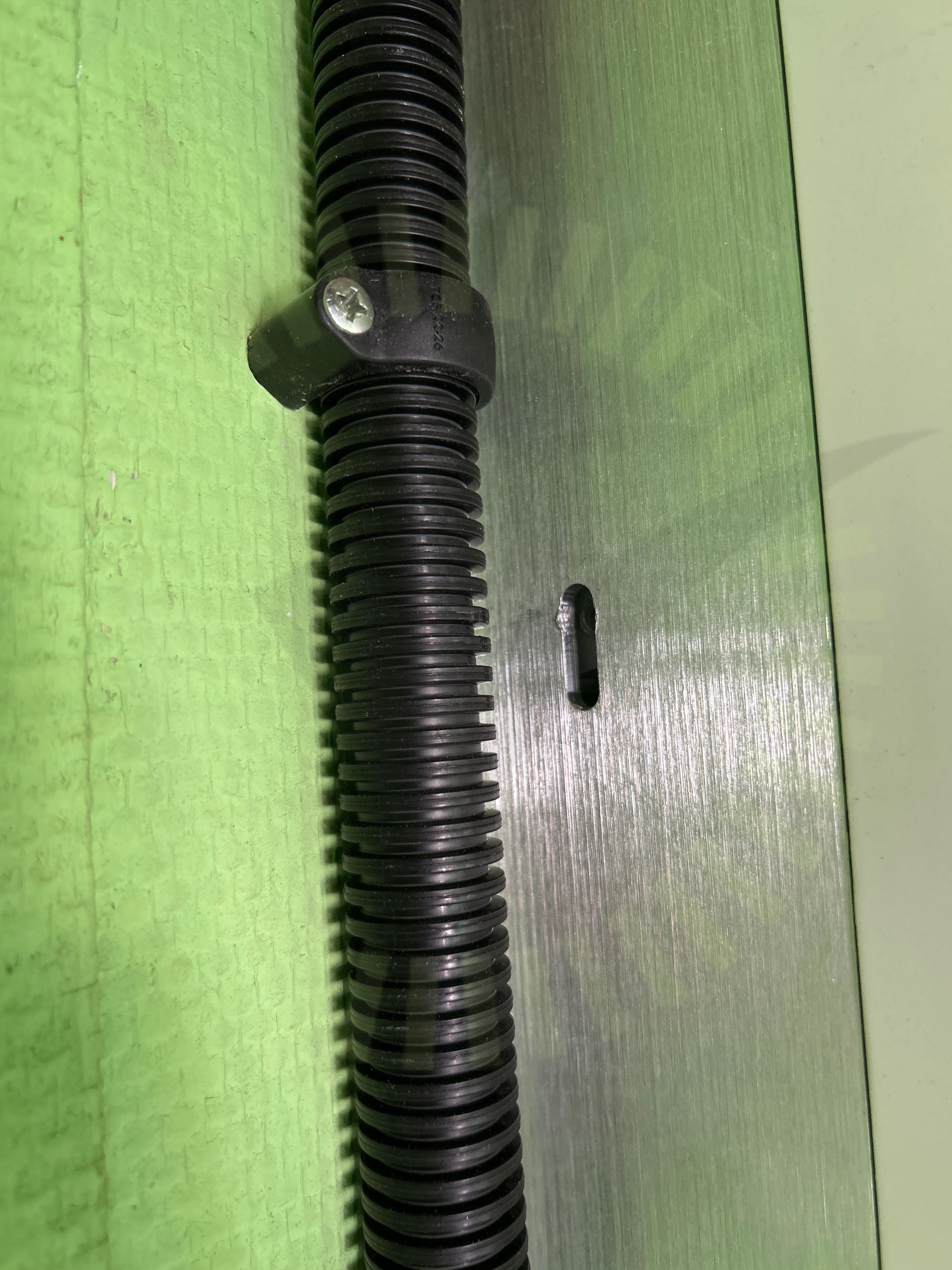

7.1 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad enligt tillverkarens anvisningar. Skruv saknas på ena sidan.

Solaredge: Installation Guide Three Phase System with SetApp Configuration For Europe Version 1.7, Sida 26
