Besiktningsrapport

8.9

Installation genom

Svea Solar

Datum

13 juli 2023

Ort

Lund, Skåne län

Föremål mot bakstycke

Kopplingslåda

Stress på kontakter

+ 5

87% godkända13% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 (395-420) MR

MontagesystemCC90- UNUM Betongpannor

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

4/24

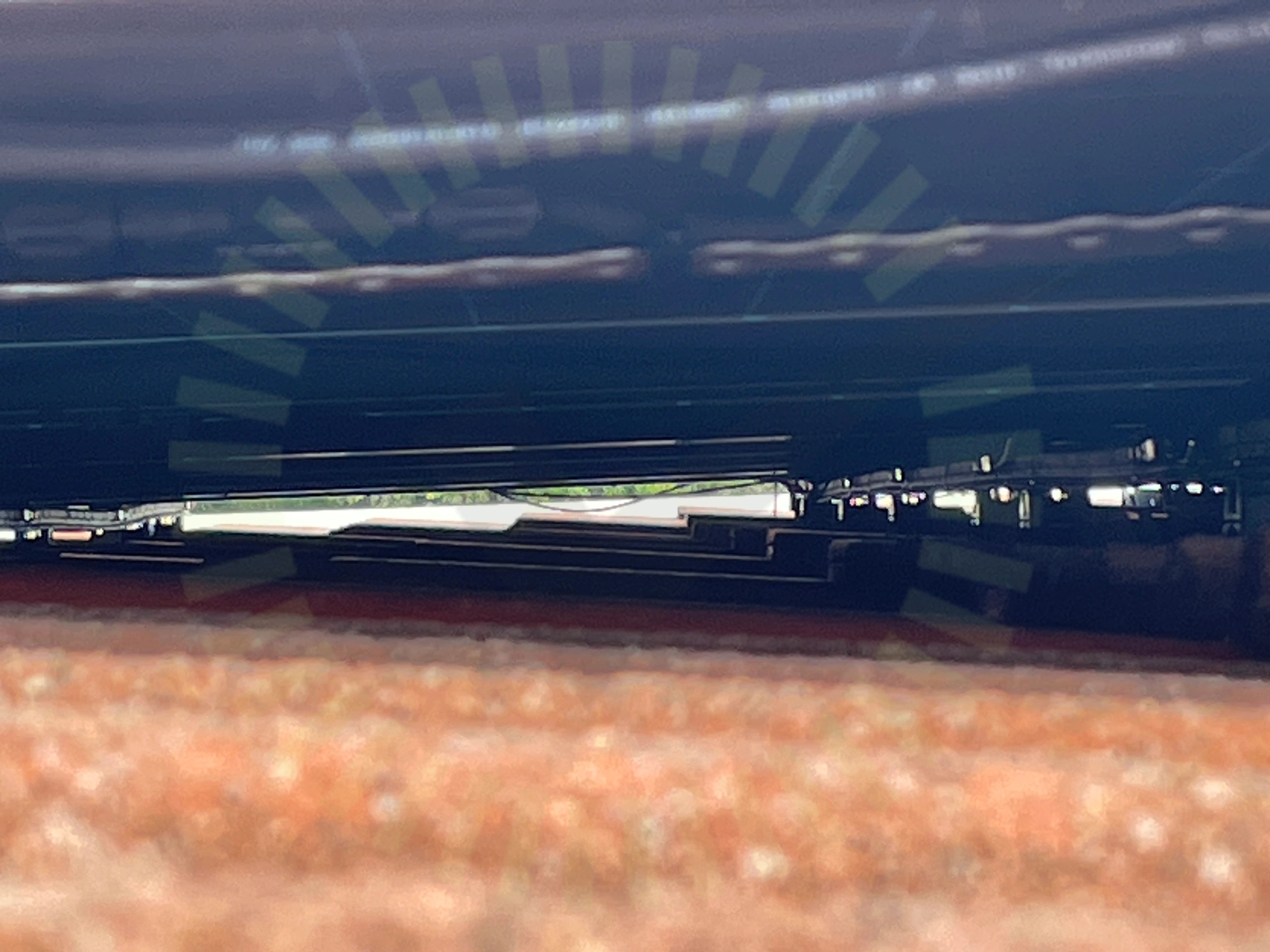

2.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd på flertalet ställen under panelfältet.

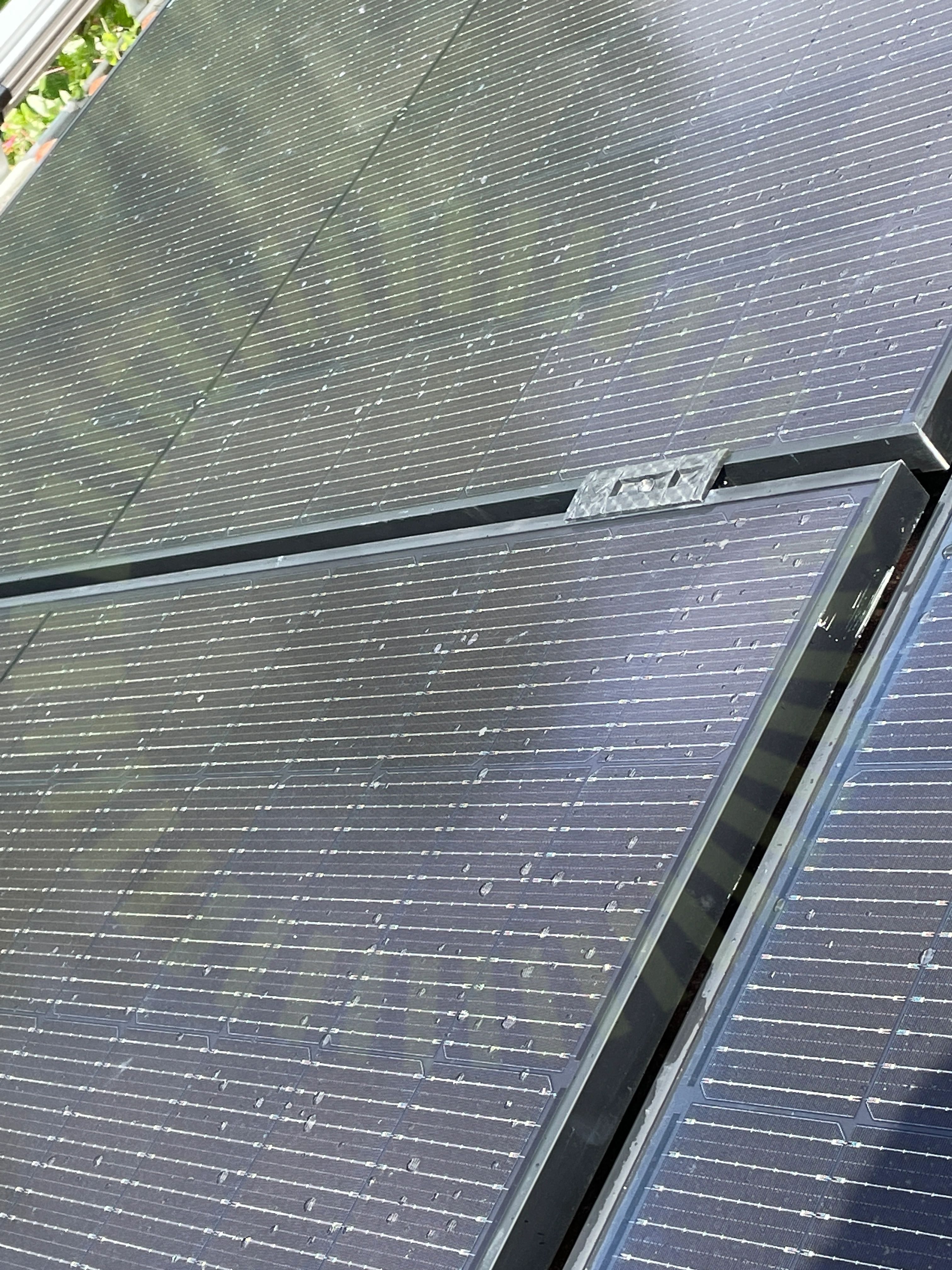

2.2 Klämmans orientering

Inte godkänd

Klämman är felvänd och dräneringen pekar uppåt.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 6

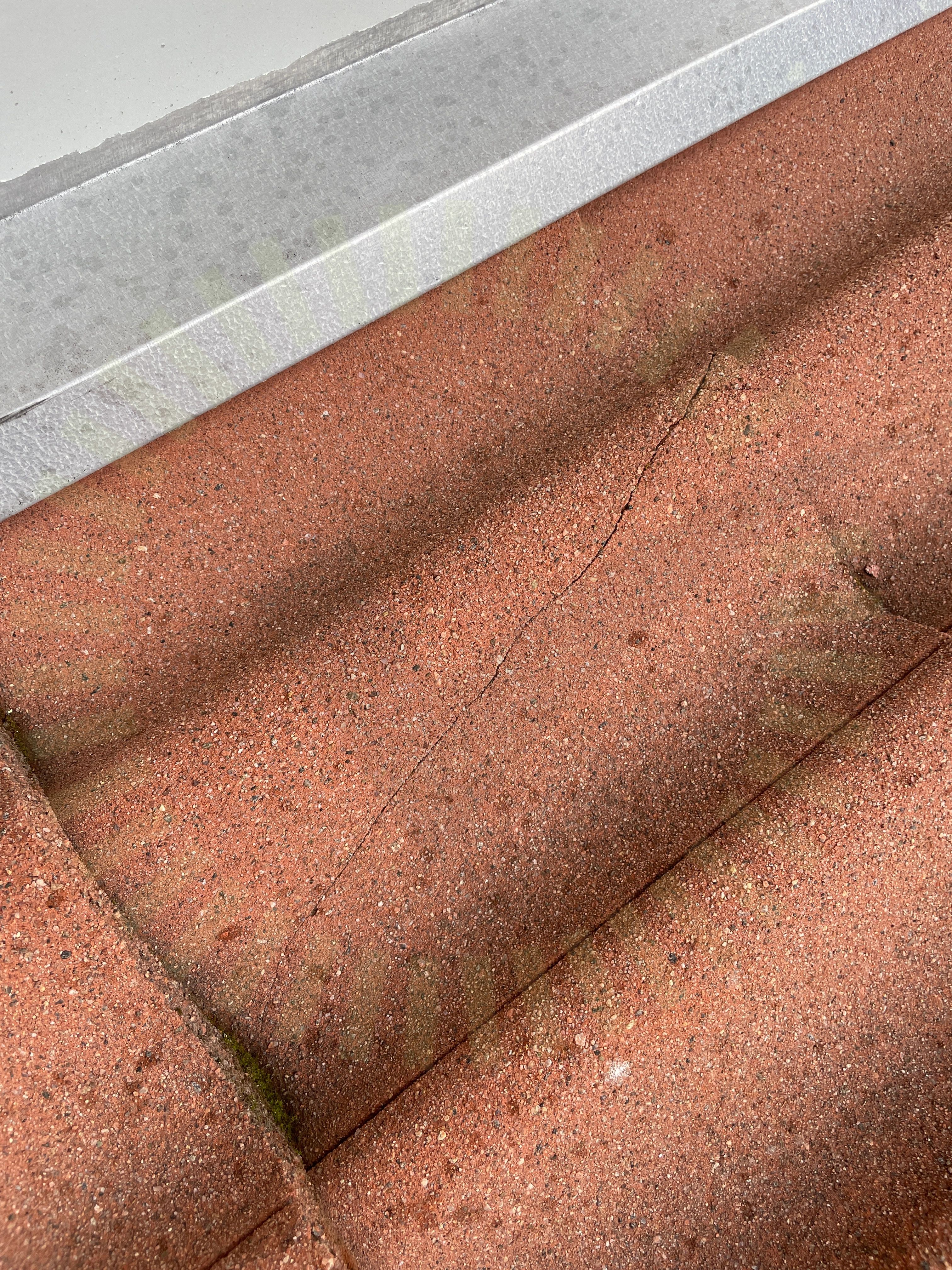

2.3 Skador

Inte godkänd

Skador noterade på delar av taket.

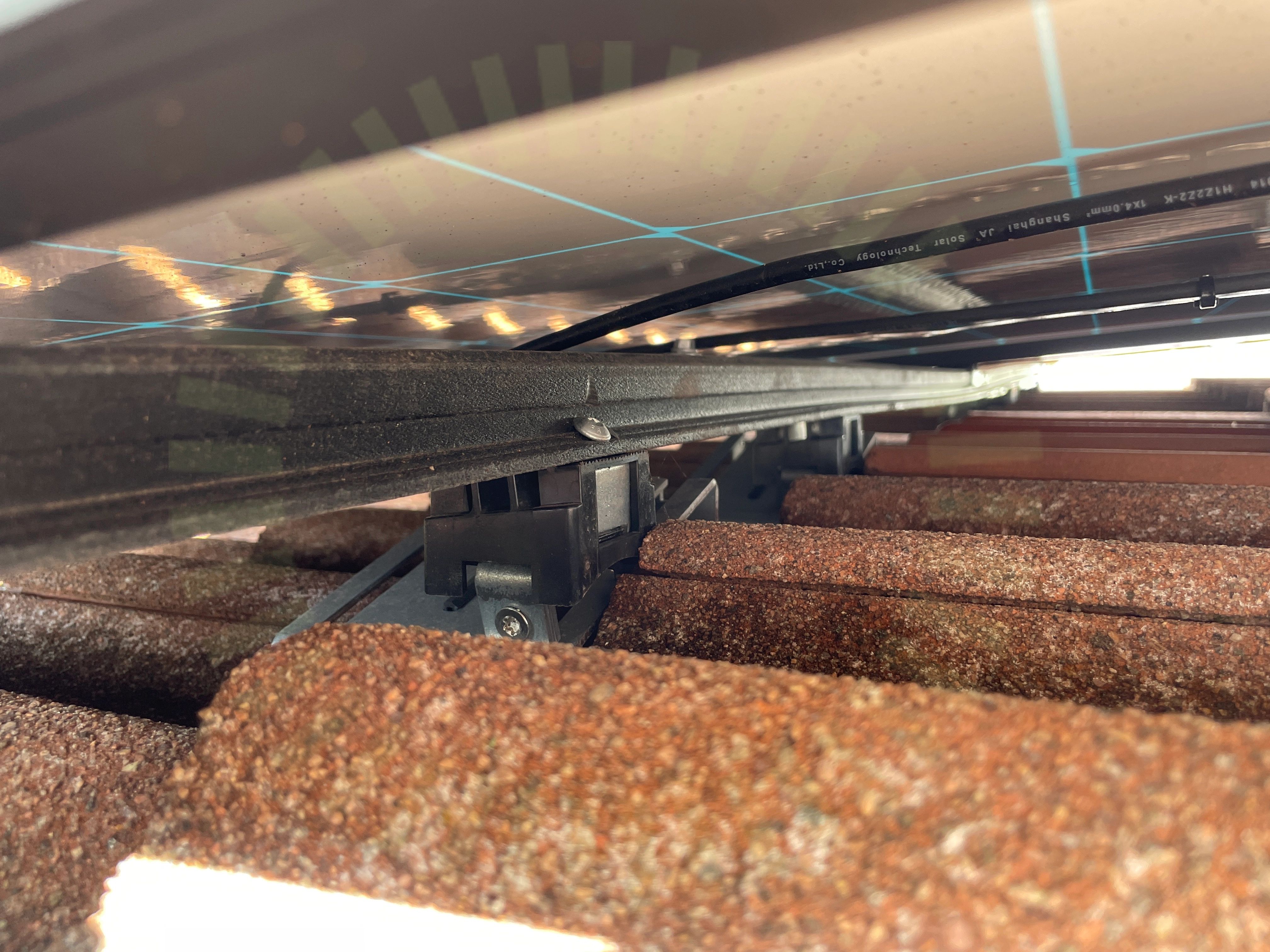

2.4 Skenornas infästning skruvade

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skruven är felplacerad i sista infästningskrok generellt under samtliga panelfält.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5

Godkända kontrollpunkter

19/24

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmor skruvPanelramens höjdSkada på klämmorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakkrokarnas CCTakkrokarnas CC skenstartTakkrokstyperVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/24

Takgenomföring

Tak 1, JA Solar: JAM54S31 (395-420) MR

Anmärkningar

3/16

3.1 Föremål mot bakstycke

Inte godkänd

Kontakt trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5

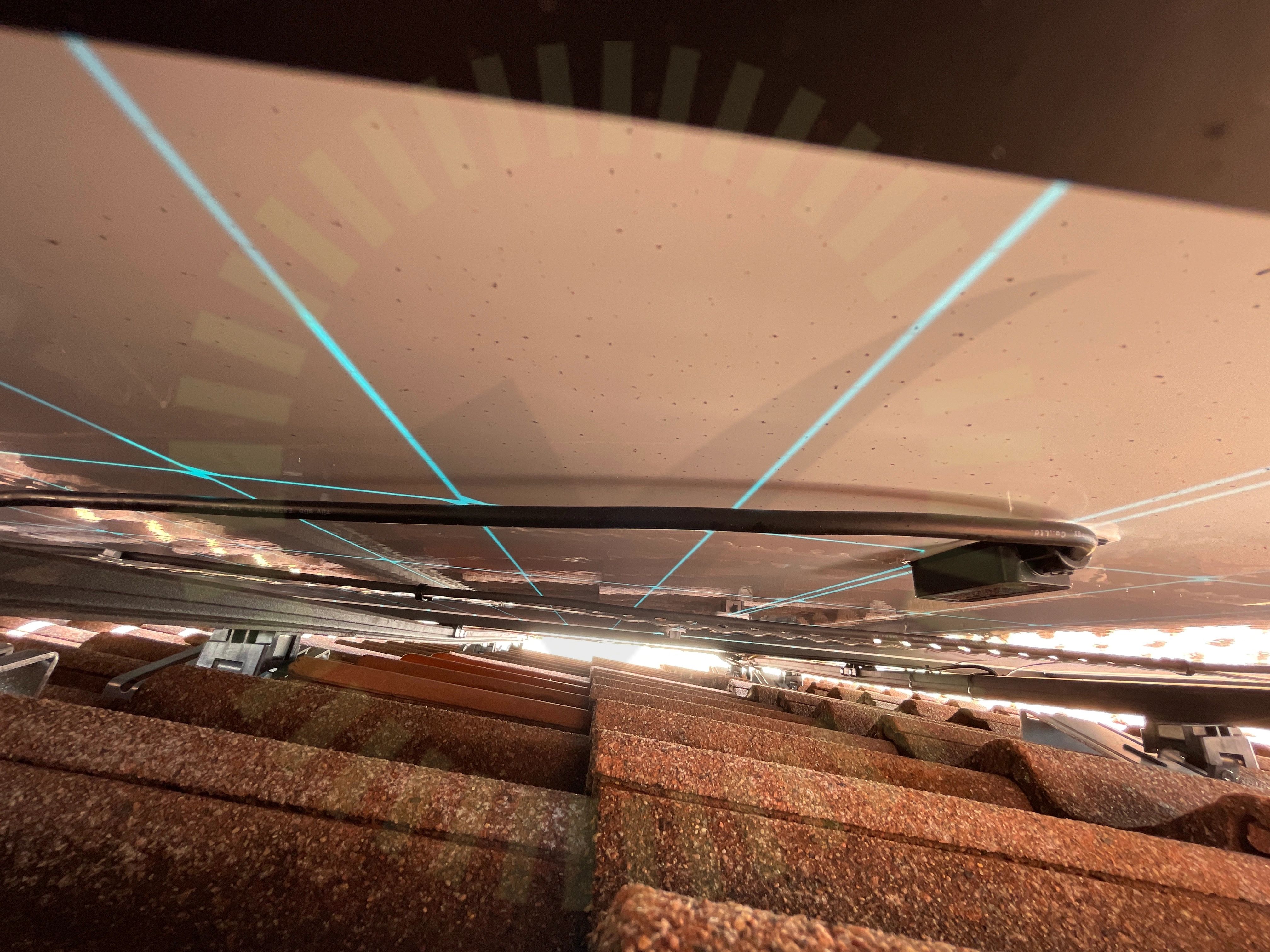

3.2 Kopplingslåda

Inte godkänd

Kablaget sitter för spänt från kopplingslådan till skenan under samtliga panelfält.

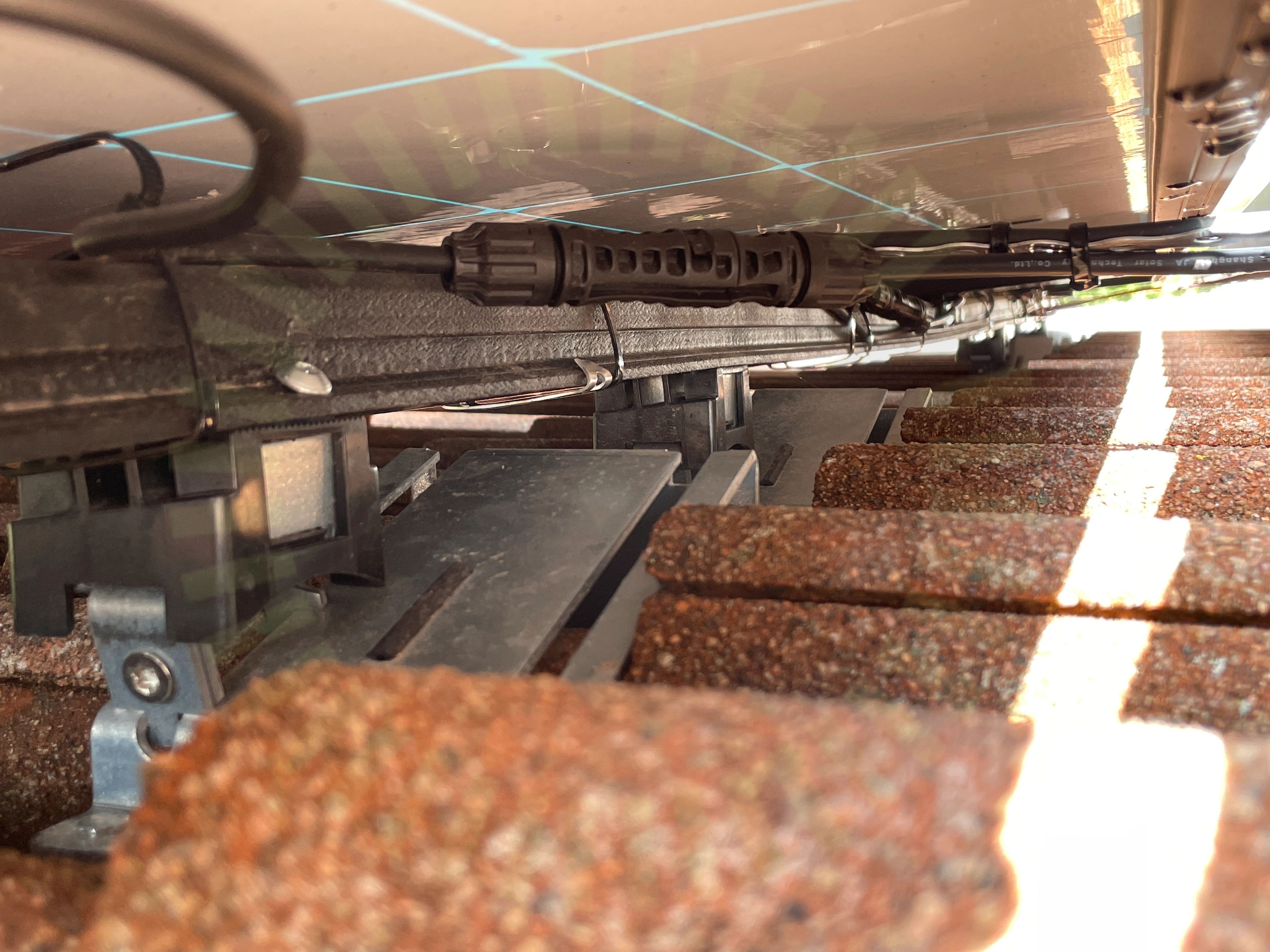

3.3 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00, 712.526

Godkända kontrollpunkter

13/16

Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/34

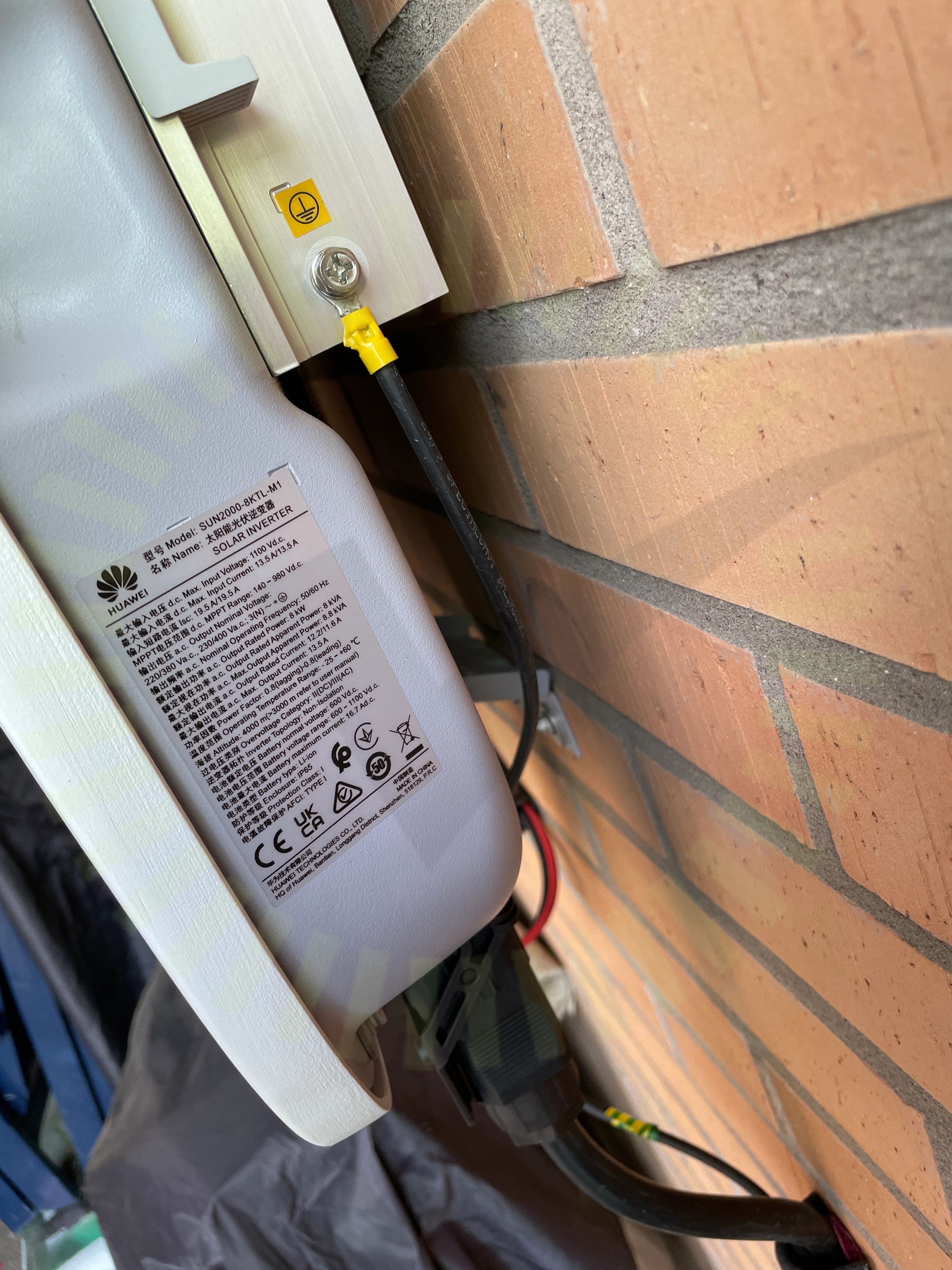

5.1 Jordning av chassi

Inte godkänd

Chassit är jordat med fel val av kabel. Jordkabel skall vara gul/grön.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44

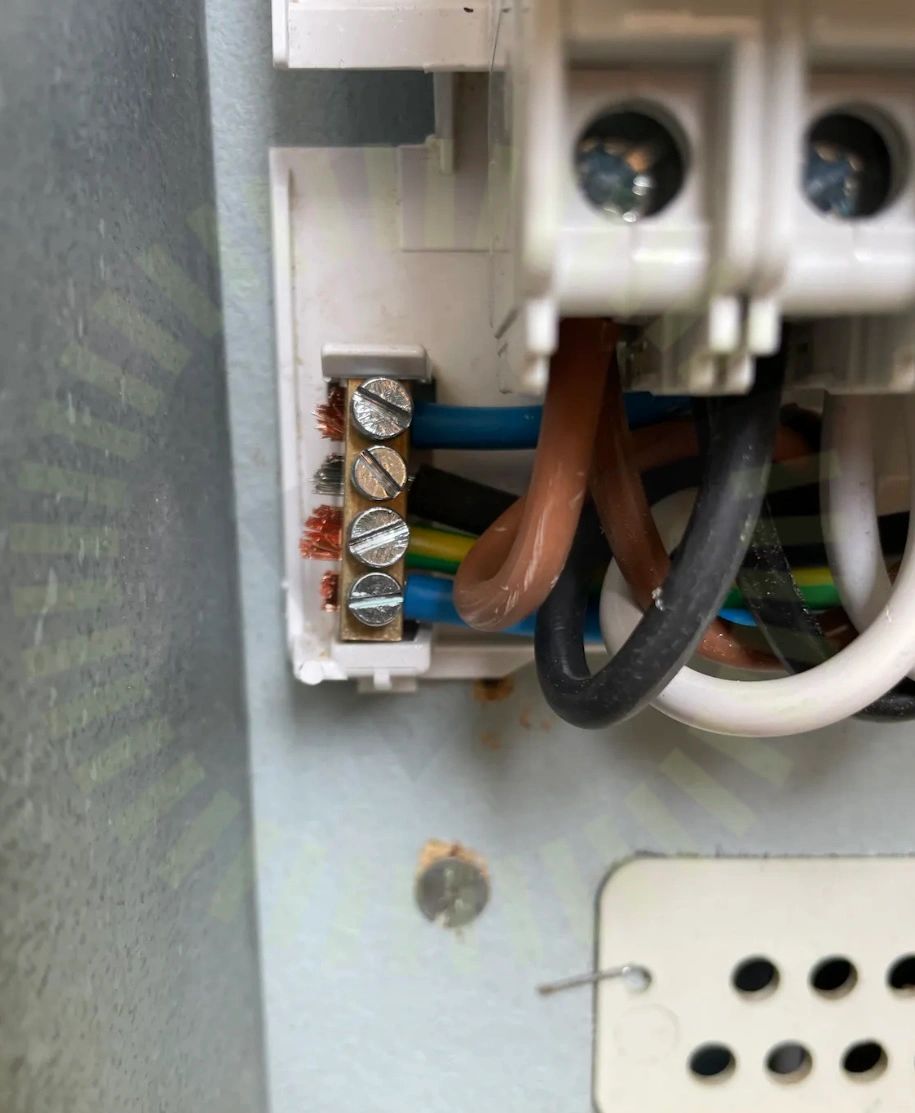

5.2 PEN-ledare

Inte godkänd

PEN-ledaren har fel dimensionering på kabel och ska vara kabelmärkt grön/gul med blå markering.

Godkända kontrollpunkter

31/34

AC anslutning växelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktGenomföringarHuvudsäkringInfästningKabeldimensioneringKontakterLedare anslutnaLikspänningskomponenterMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionUppskalad ledareVentilationVäderbeständigt material

Ej tillgängligt vid besiktning

1/34

Strängdesign
