Besiktningsrapport
9.1
Installation genom
Energiteknik
Datum
14 januari 2025
Ort
Ekeby, Skåne län
Jordning av chassi
AC Kablage förläggning
92% godkända
8% ej godkända
Om installationen
Batteri
SigeEnergy: SigenStor EC 5.0-25.0 TP
Installerad av Energiteknik som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Batteri
Godkända kontrollpunkter
5/5
Kåpor
Placering bärighet
Sammansättning av komponenter
Skador
Tillgång till batteriet
Varselmärkning
Anmärkningar
2/4
2.1 Informering av solceller
Inte godkänd
Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
2.2 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
2/4
Missvisande varselmärkning
Varning för backspänning
Växelriktare
Anmärkningar
2/39

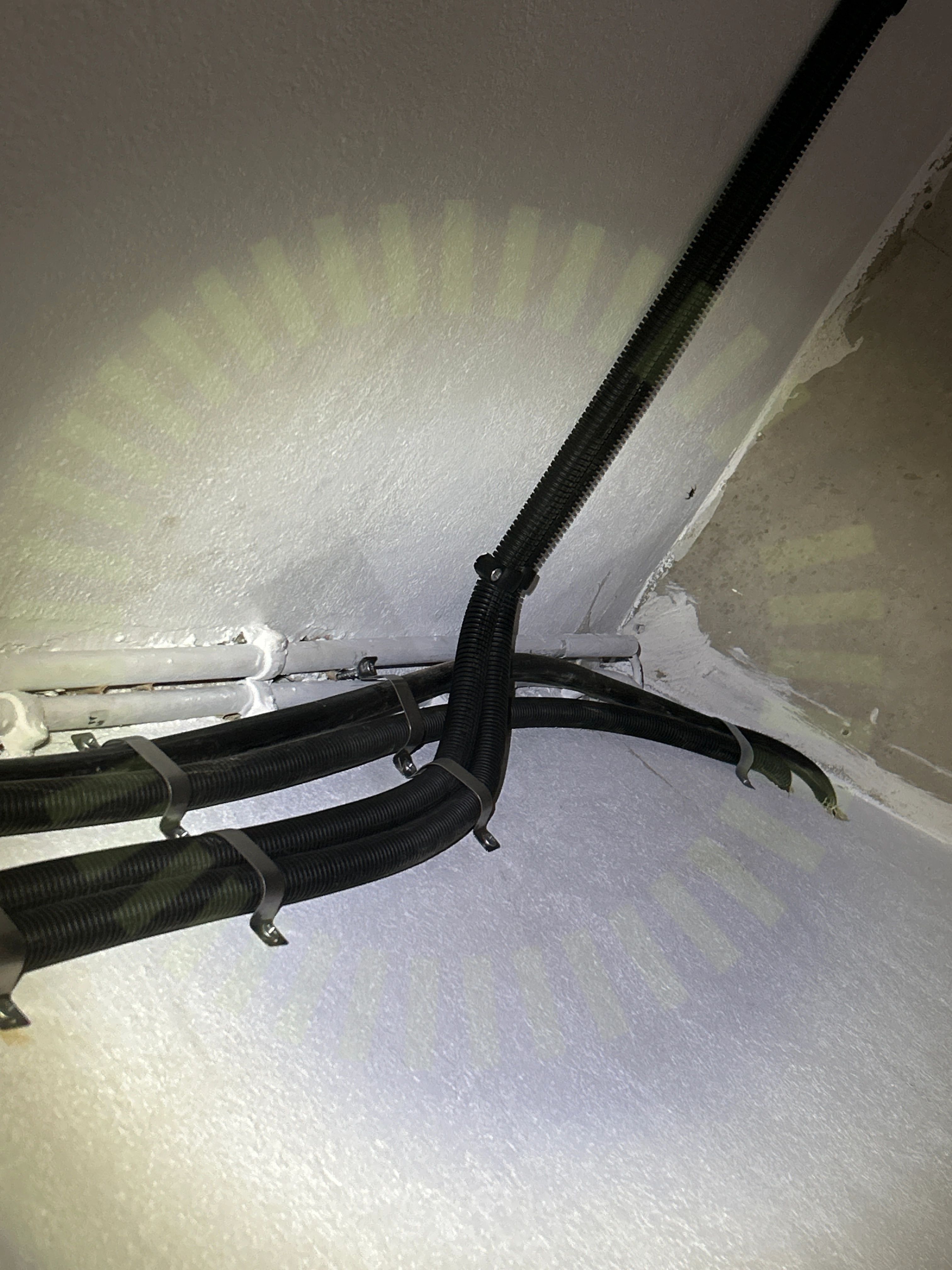

3.1 AC Kablage förläggning
Inte godkänd
AC kabel är inte lämpligt uppfäst. En klammer är lös samt olämpligt avstånd mellan viss klammer.
SS 436 40 00 (522.8.4)
3.2 Jordning av chassi
Inte godkänd
Växelriktarens chassi är inte jordat.
SigenStor Home Installation Guide Version: 02, Sida 20
Godkända kontrollpunkter
37/39
AC kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Avstånd till havet
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordfelsbrytare
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Max total effekt
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
