Besiktningsrapport

8.9

Installation genom

Energiteknik

Datum

14 januari 2025

Ort

Ekeby, Skåne län

Kabeluppfästning

Jordning av chassi

Skenornas överhäng

+ 4

91% godkända9% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10RT-B54HBB

MontagesystemCWL: Falsat Plåttak

BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

TillbehörSigenergy: HomeMax TP

Installerad av Energiteknik som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Batteri

Godkända kontrollpunkter

5/5

KåporPlacering bärighetSammansättning av komponenterSkadorTillgång till batteriet

Plåttak, CWL: Falsat Plåttak

Anmärkningar

4/17

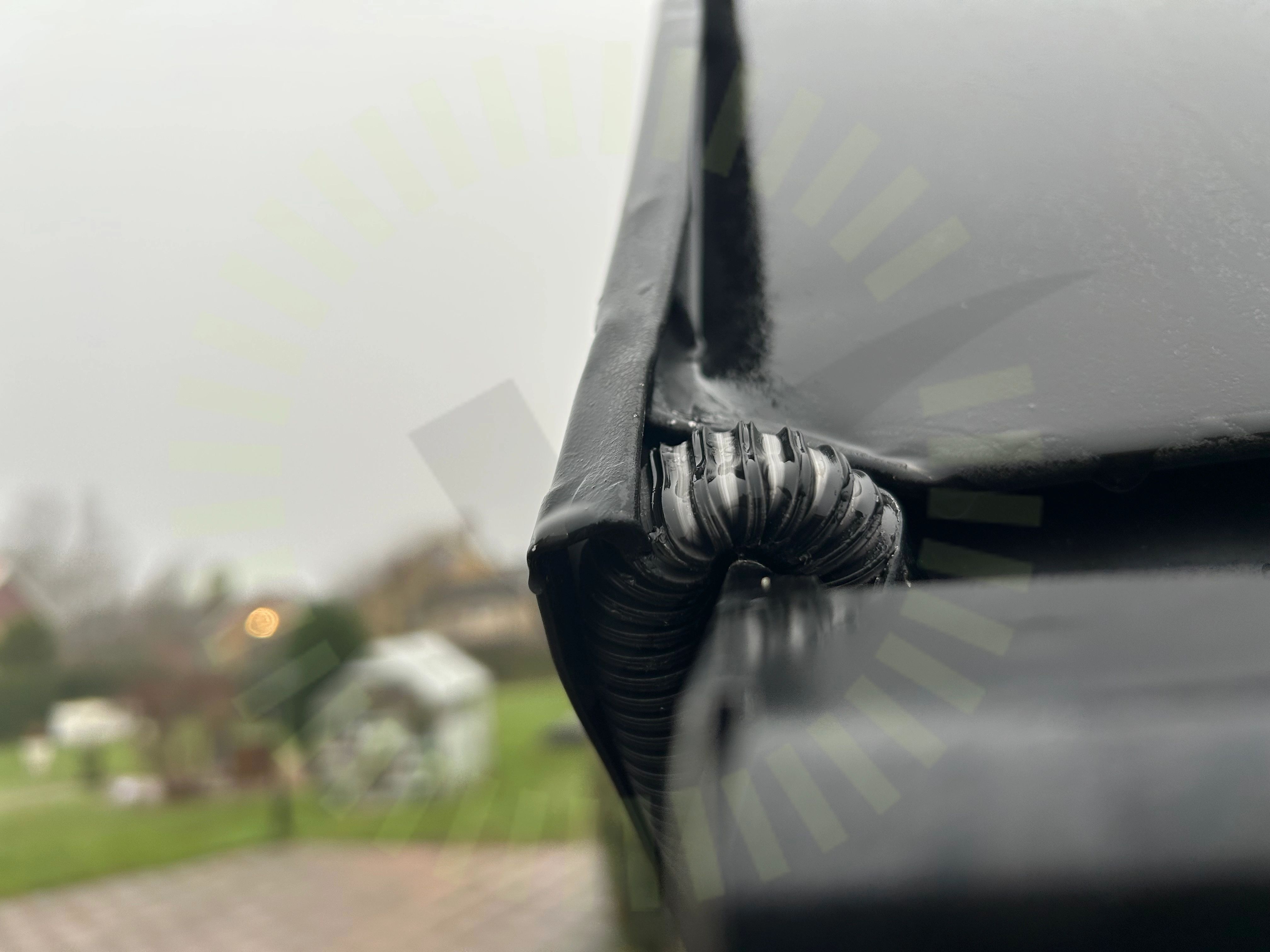

3.1 Kabeldragning mellan takytor

Inte godkänd

Kolla innan utskick.

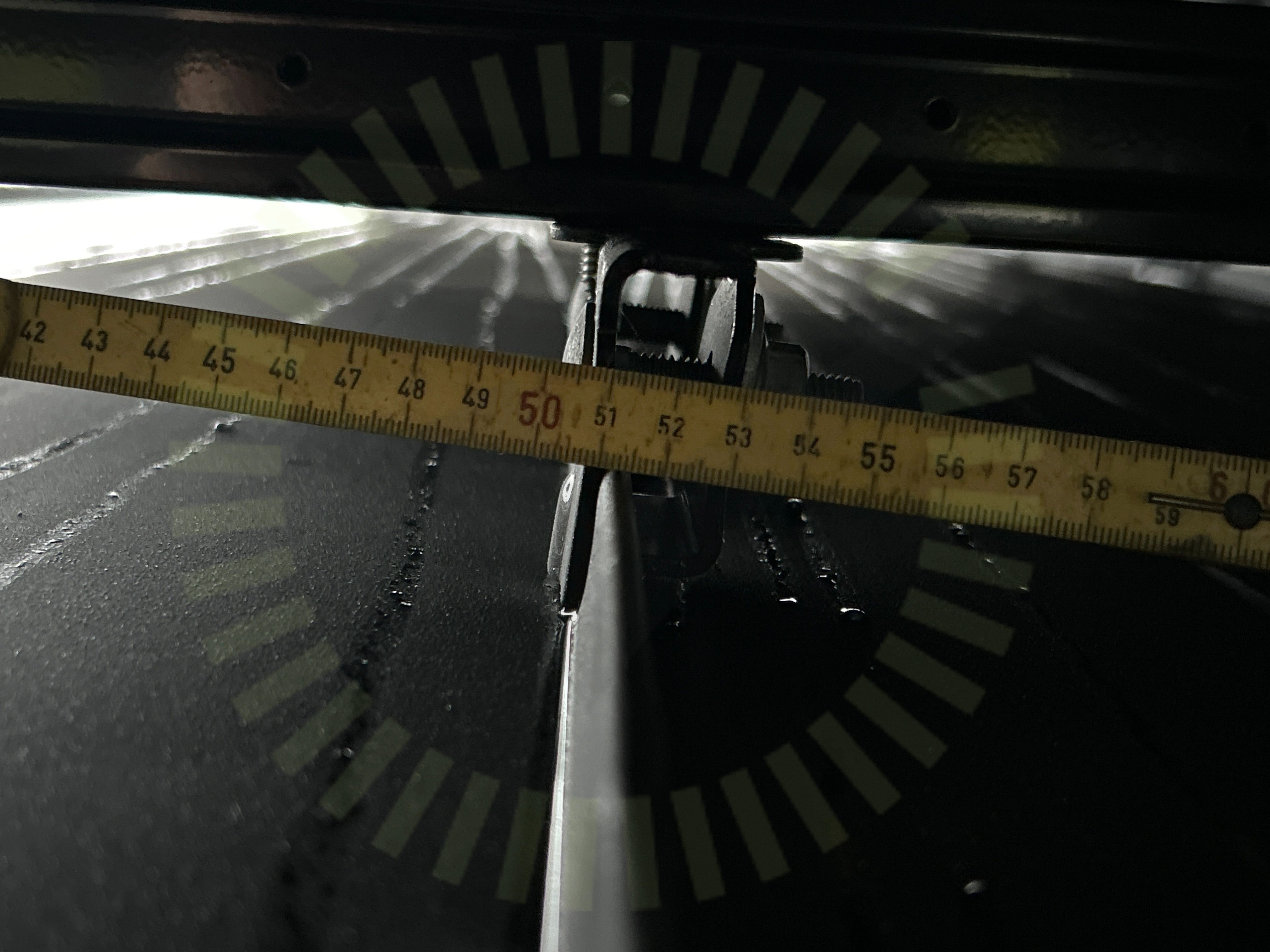

3.2 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. Överhäng går upp mot 500mm. Lastberäkningen anger max 97mm.

Snö- och vindlastberäkning

3.3 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Panelernas inmatade vikt är lägre i lastberäkningen än i databladet.

Tillverkarens montageanvisningar

3.4 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

Godkända kontrollpunkter

13/17

CC mått InfästningDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKlämmans kontakt med takMittklämmorSkenans utstick för klämmaSkenskarvarSkadorSäkerhetsavståndVal av klämmaVäderbeständigt materialÄndklämmor

Plåttak, DMEGC: DM(XXX)M10RT-B54HBB

Anmärkningar

3/19

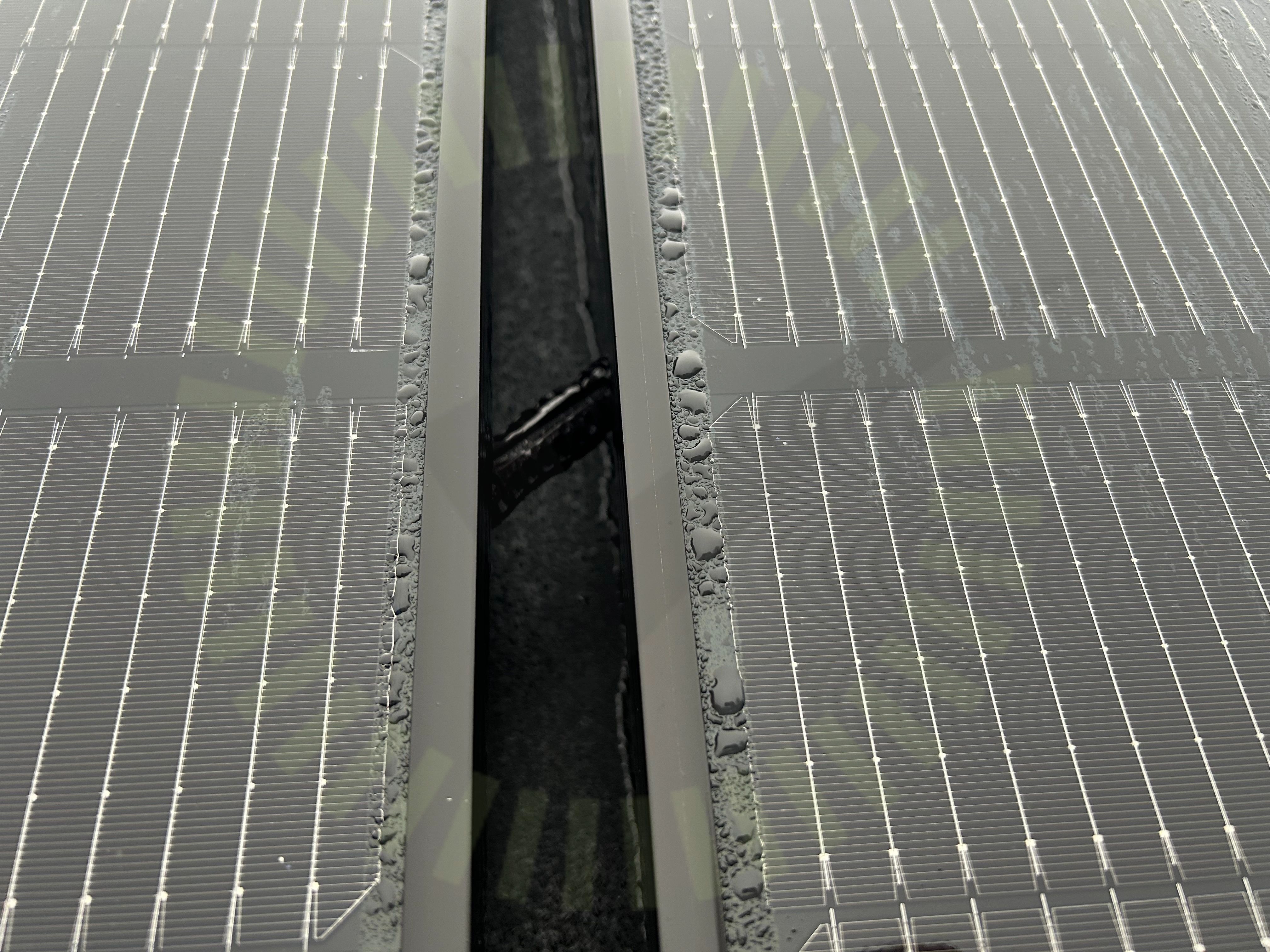

4.1 Förläggning DC kontakter

Inte godkänd

Kontakter ligger oskyddat mellan panelerna.

DMEGC Photovoltaic Modules Installation Manual Ver: 202409, Sida 9

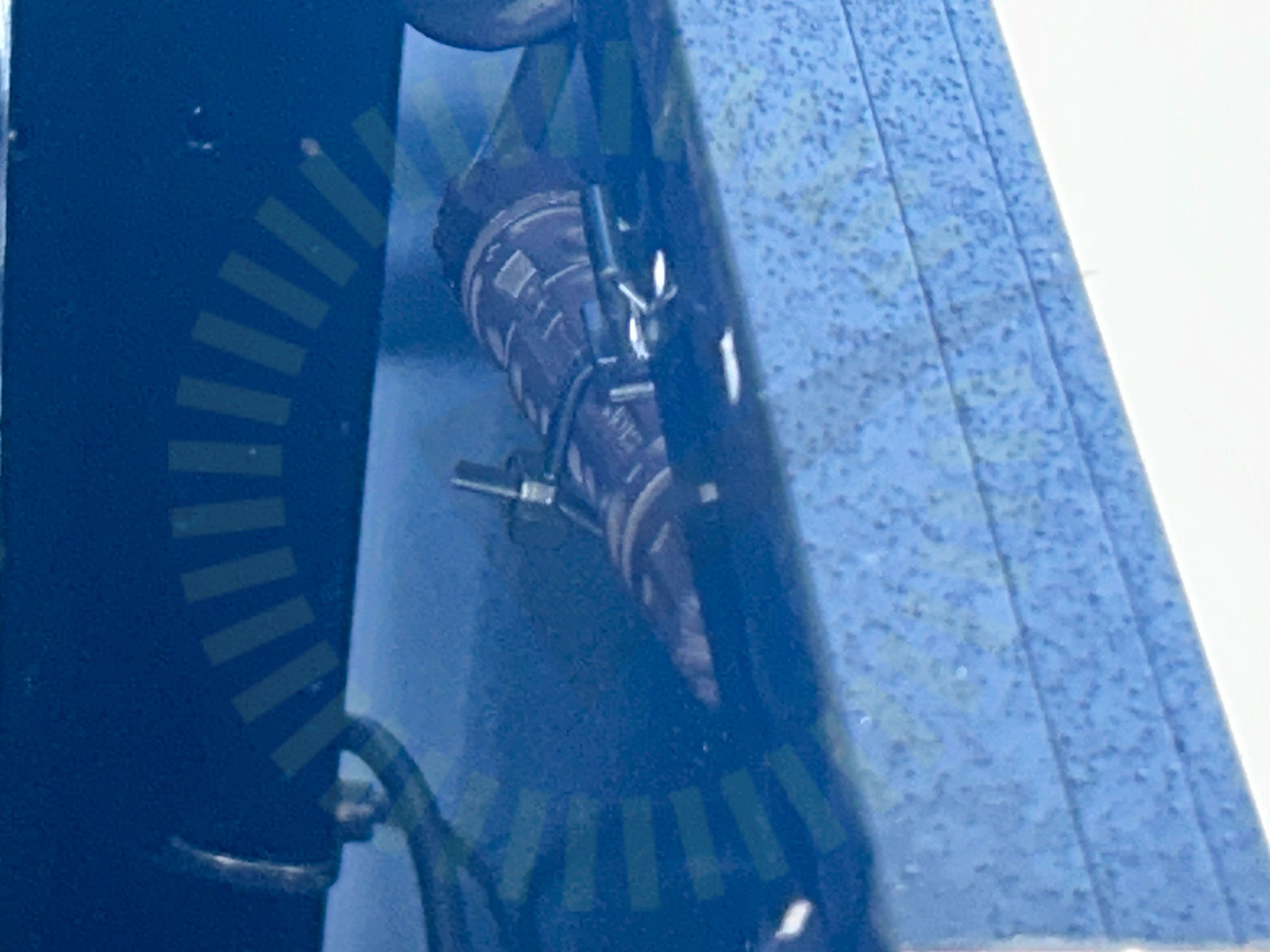

4.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

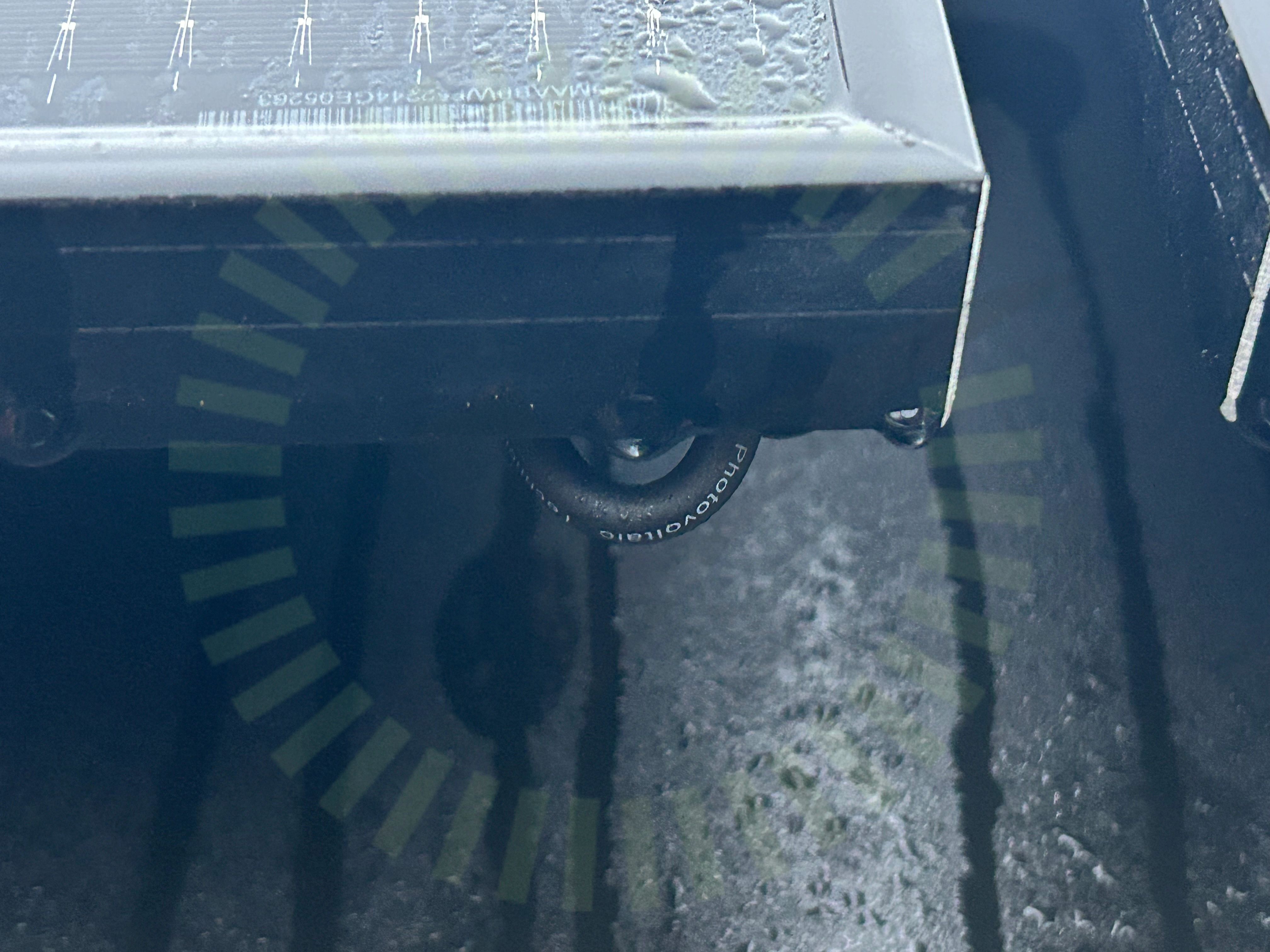

4.3 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

DMEGC Photovoltaic Modules Installation Manual Ver: 202409, Sida 9

Godkända kontrollpunkter

15/19

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKopplingslåda böjradieLutningPanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/19

Strängförläggning

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tillbehör

Anmärkningar

1/19

6.1 Jordspett

Inte godkänd

Eget jordtag för back-up lösning saknas.

Godkända kontrollpunkter

18/19

Anslutning till centralAnslutning till centralAnslutning till växelriktareAnslutning till växelriktareAvstånd närliggande objektAvstånd närliggande objektAvstånd till havetAvstånd till havetBakomliggande materialBakomliggande materialFastsäkring av produktFastsäkring av produktPlaceringPlaceringPlacering av växelriktarePlacering av växelriktareVäderskyddVäderskydd

Undercentral

Godkända kontrollpunkter

6/6

FasskenaInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/4

8.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

8.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/4

Missvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

2/41

9.1 AC Kablage förläggning

Inte godkänd

AC kabel är inte lämpligt uppfäst. En klammer är lös samt olämpligt avstånd mellan viss klammer.

SS 436 40 00 (522.8.4)

9.2 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

SigenStor Home Installation Guide Version: 02, Sida 20

Godkända kontrollpunkter

39/41

AC kablage förläggningAnslutning av ledareAnslutning av växelriktareAnslutning back-upAnslutning back-upAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordfelsbrytareKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
