Besiktningsrapport

8.6

Installation genom

Nova Solar

Datum

25 april 2023

Ort

Torslanda, Västra Götalands län

Takkrokarnas CC

Underliggande takpanna

Skenornas överhäng

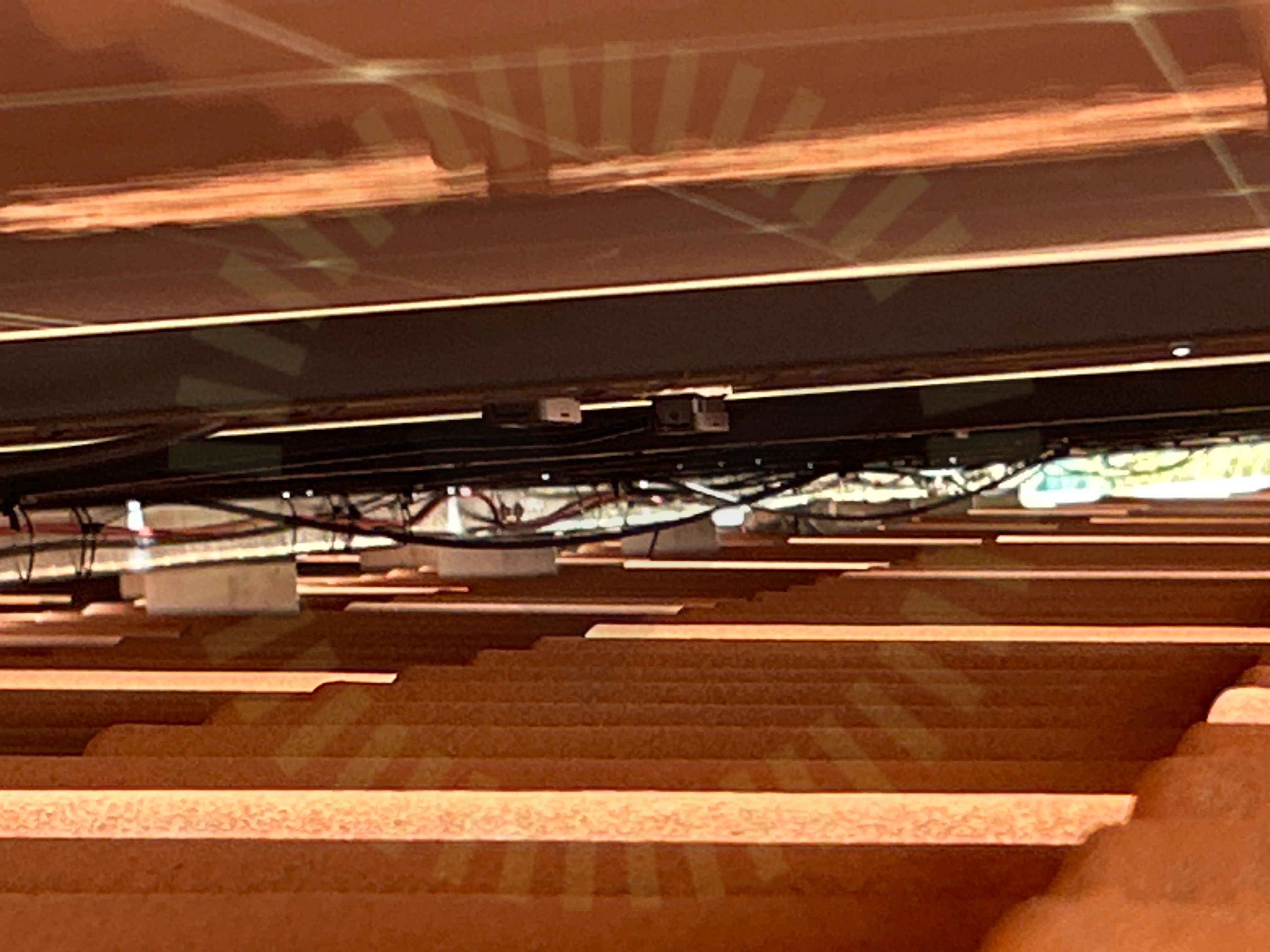

+ 7

87% godkända13% ej godkända

Om installationen

PanelerLongi: LR5-54HIB 390-410

MontagesystemWeland Stål: Råspont

VäxelriktareHuawei: SUN2000 (12-20KTL)-M2

TillbehörSäkerhetsbrytare AC

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: SUN2000 (12-20KTL)-M2

Anmärkningar

1/43

1.1 Infästning

Inte godkänd

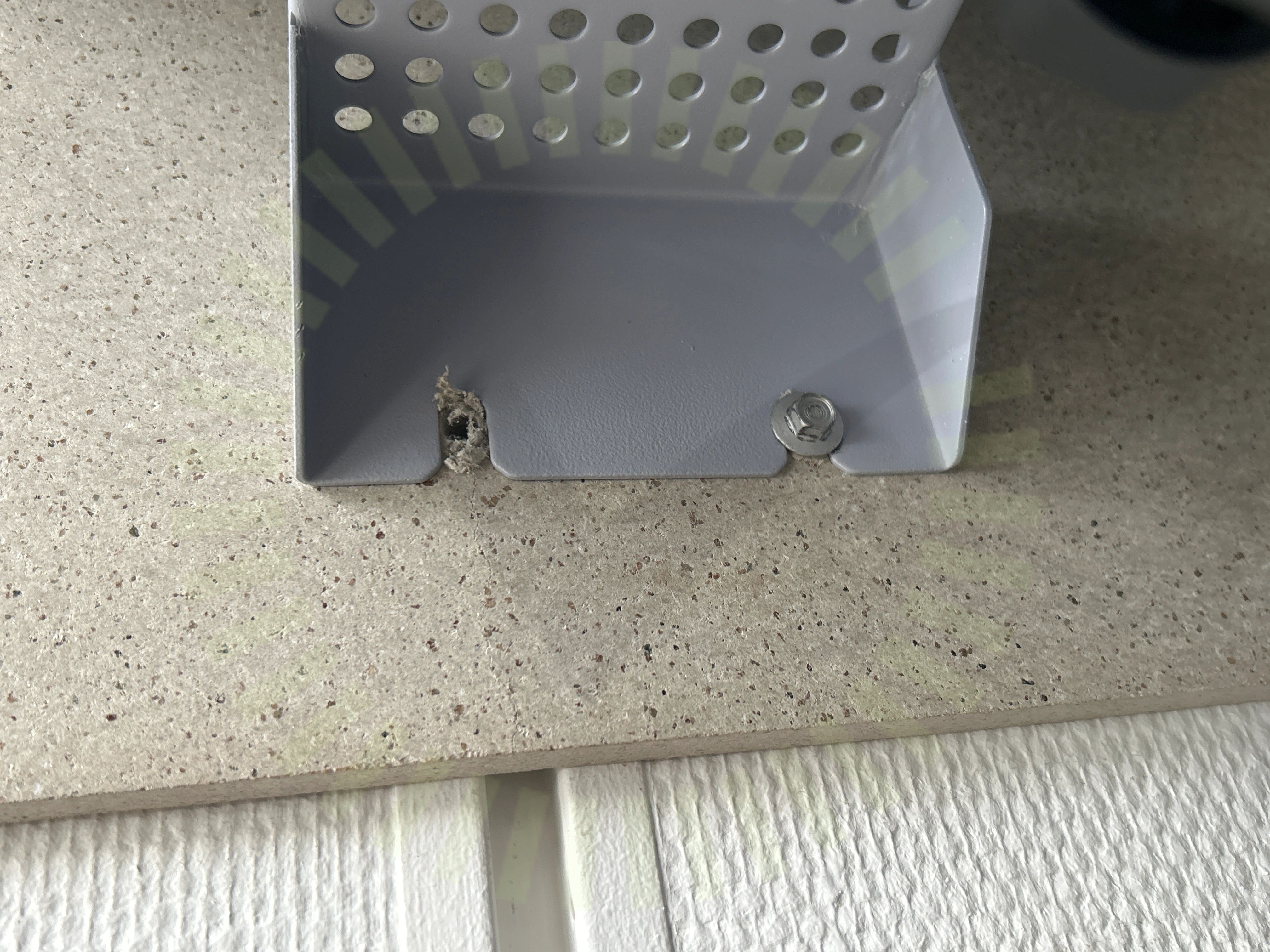

Växelriktaren ska sitta tillförlitligt fäst och enligt tillverkarens anvisningar.

Godkända kontrollpunkter

42/43

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havetAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter förskruvningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInformering av solcellerJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningMätprotokoll DCSkadat kablageSträngdesignSträngschemaSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVarning för likspänningVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Longi: LR5-54HIB 390-410

Anmärkningar

1/17

2.1 Kopplingslåda

Inte godkänd

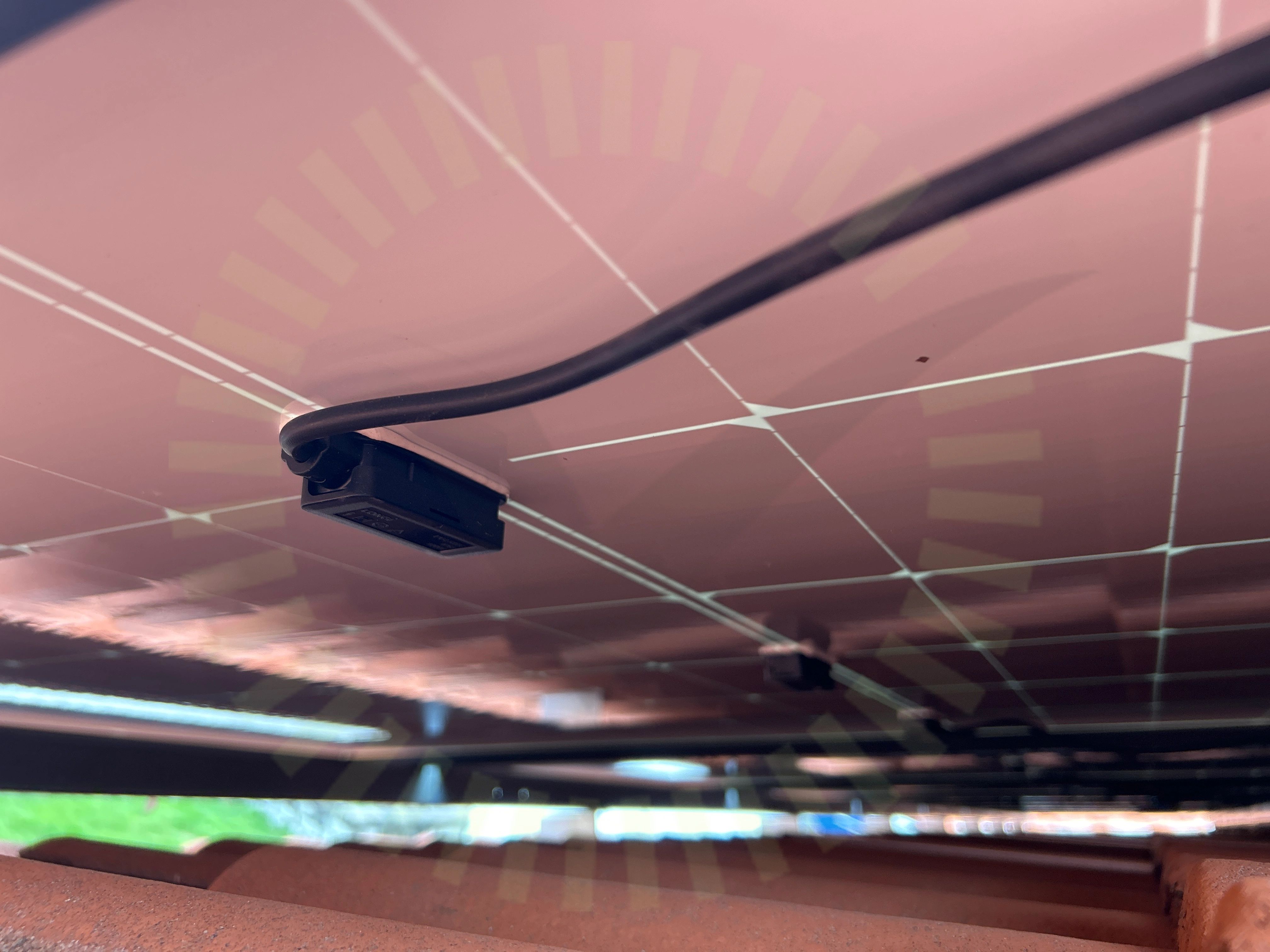

Kablagets böjradie är för skarp från panelen utgång.

Godkända kontrollpunkter

14/17

Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringMellanrumPanelkablagets böjradiePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Ej tillgängligt vid besiktning

2/17

Förbindelse av kontakterKontakter

Säkerhetsbrytare AC

Anmärkningar

1/6

3.1 Förskruvningar

Inte godkänd

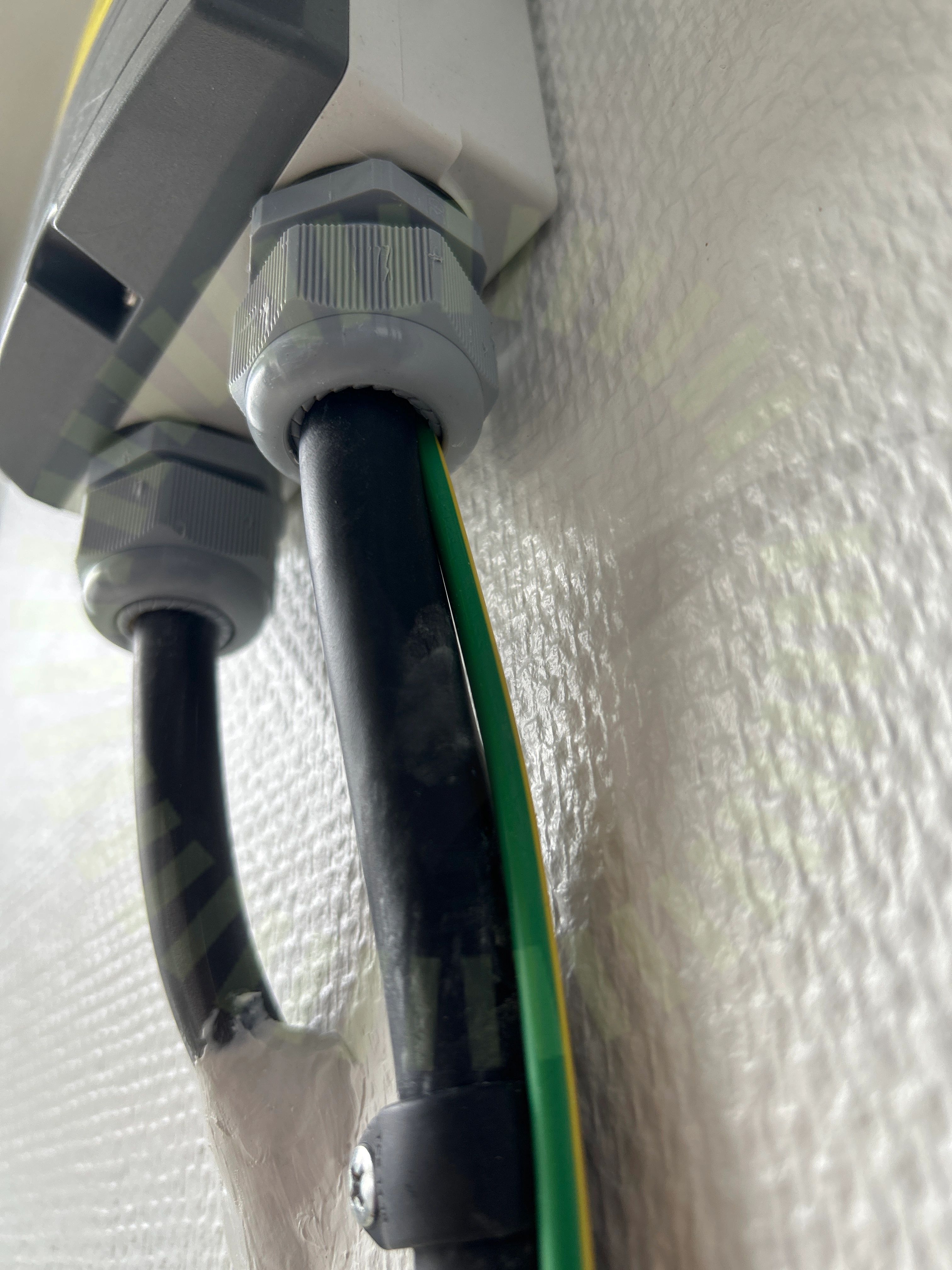

2 kablar igenom samma förskruvning håller inte tätt.

Godkända kontrollpunkter

5/6

BöjradieEgenskaperInfästningPlaceringRakt monterad

Tak 1, Weland Stål: Råspont

Anmärkningar

3/3

4.1 Nockpannor

Inte godkänd

Nockpannor är inte återställda korrekt efter installation.

4.2 Skarvning av slang

Inte godkänd

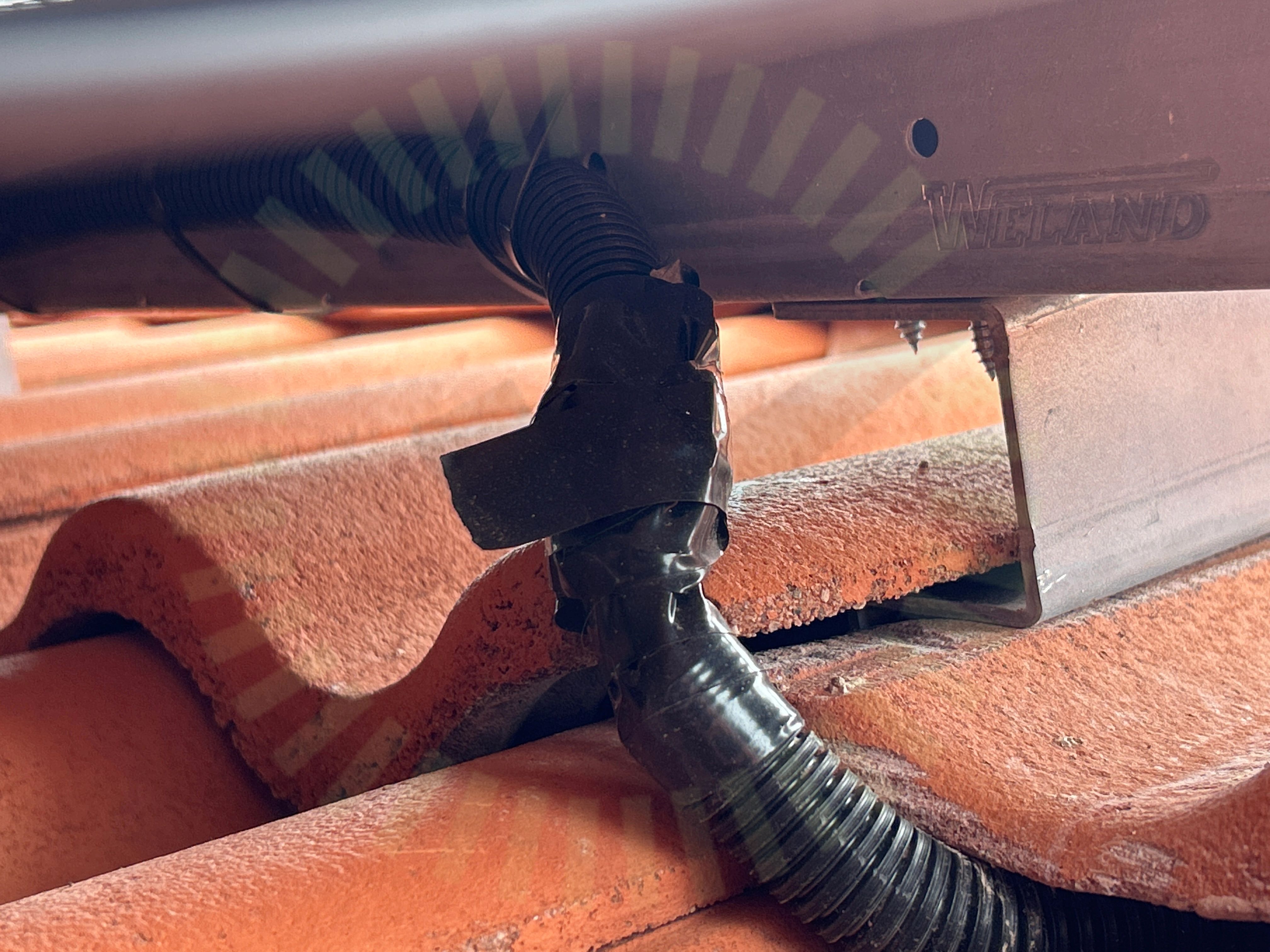

Skarvning av slang med el-tejp. Tejpen kommer inte sitta under anläggningen livslängd. Inte tydligt om en skarv av kablage är dold bakom tejpen.

4.3 Takpannor

Inte godkänd

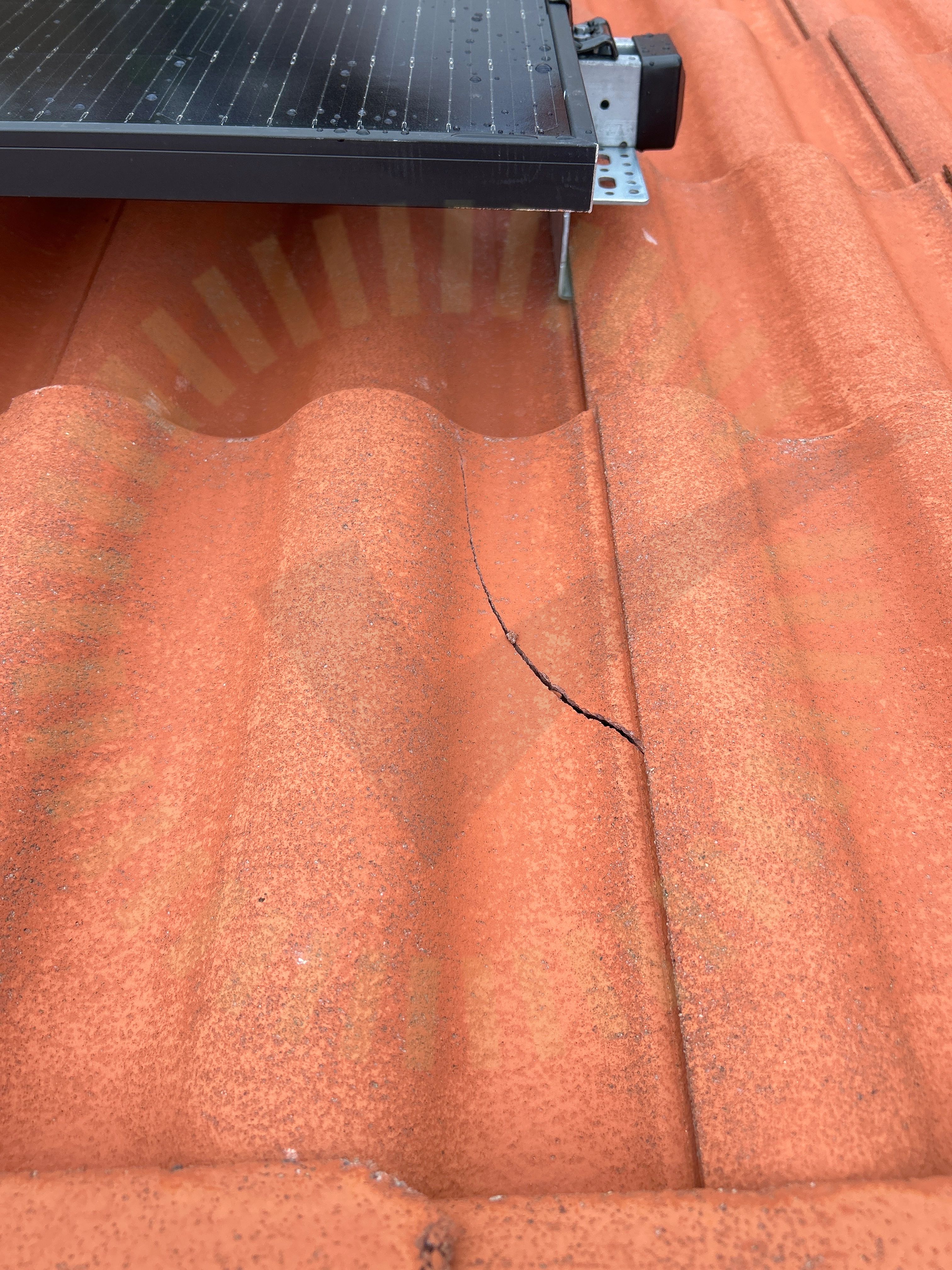

Trasig takpanna noterad.

Weland Stål: Råspont

Anmärkningar

6/23

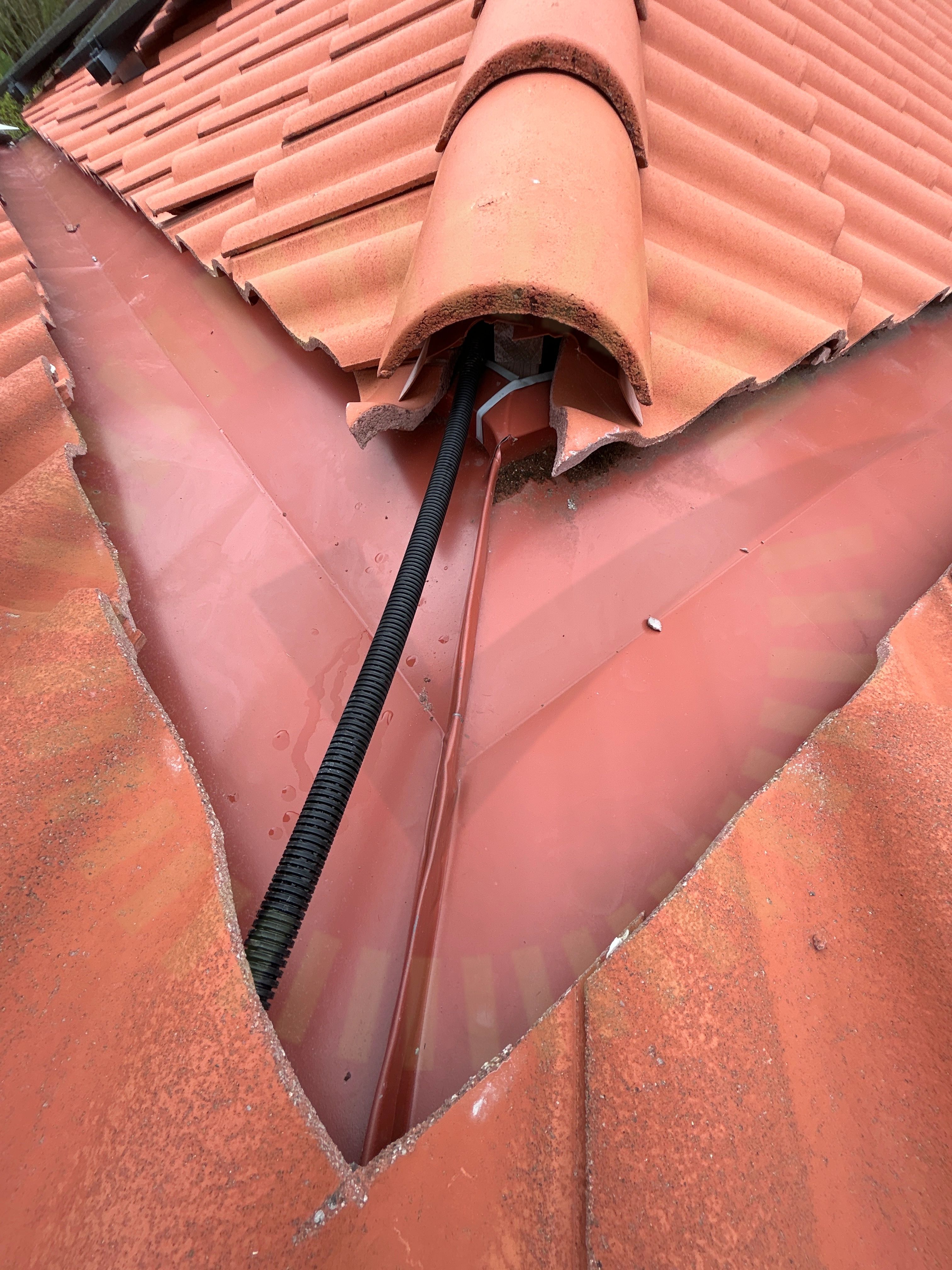

5.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte fastsäkrad.

5.2 Kabeluppfästning

Inte godkänd

Hängande kablage. Tillförlitlig uppfästning saknas.

SS 436 40 00 (712.521.101 och 522.8.4)

5.3 Placering

Inte godkänd

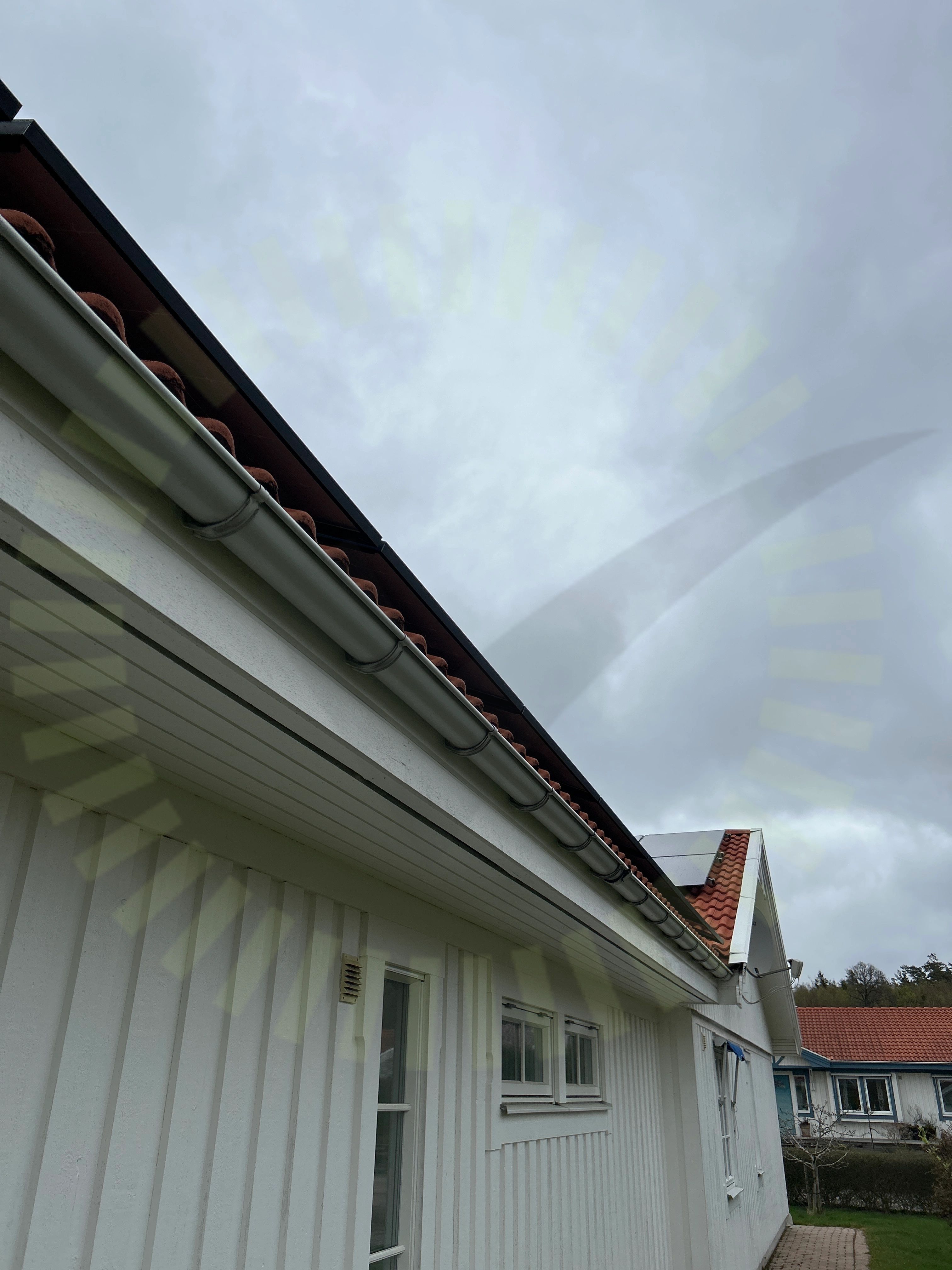

Paneler sticker förbi takets kant.

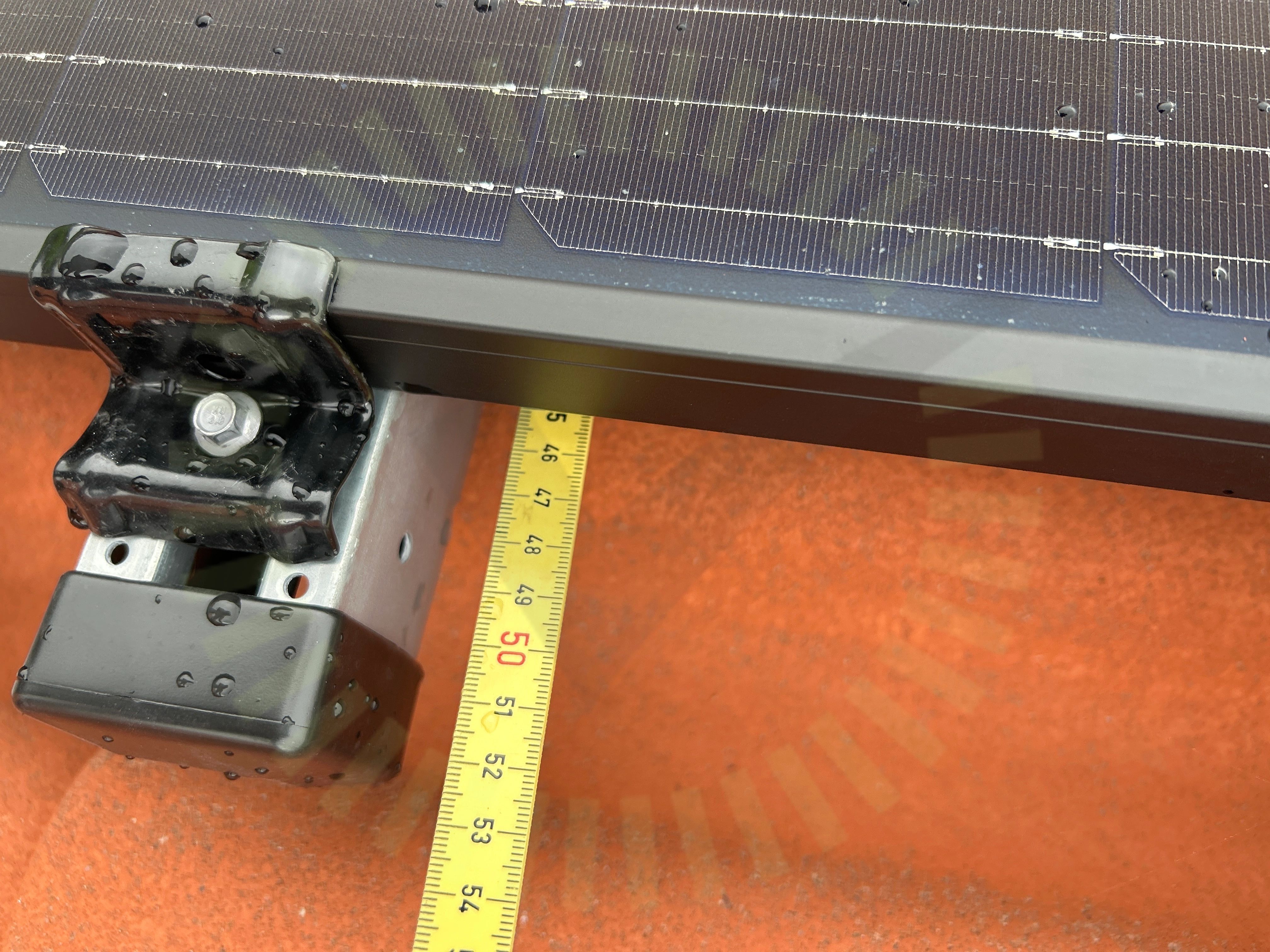

5.4 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok överskrider tillverkarens gränser.

5.5 Takkrokarnas CC

Inte godkänd

Takkrokarnas avstånd överskrider lastberäkningens gränser. Sektion 1.4 Uppmätt 90cm.

MA5102 Sid 1 (1) | Version 3 - 221101

5.6 Underliggande takpanna

Inte godkänd

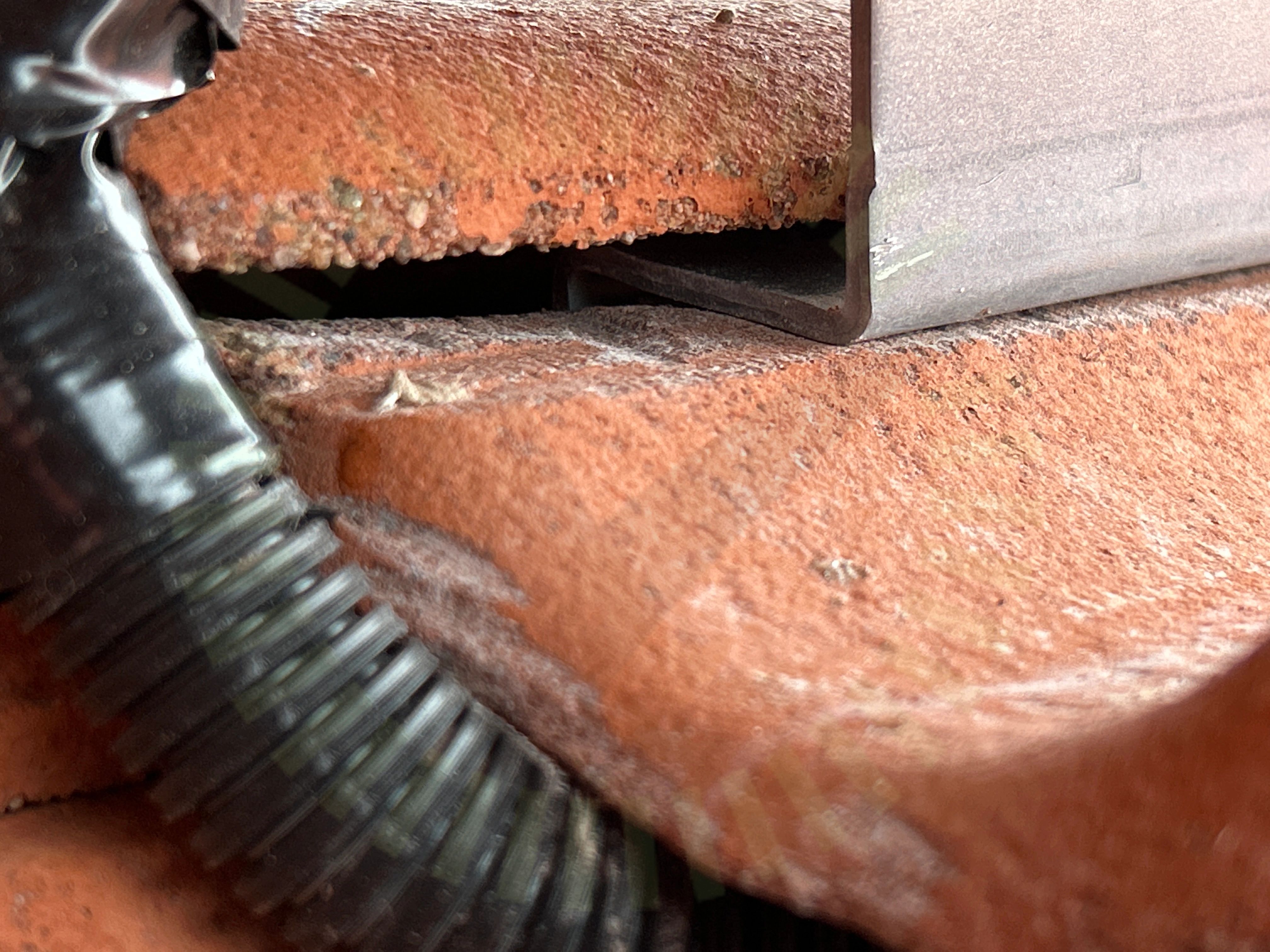

Infästningen trycker mot underliggande takpanna.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

16/23

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKlämmor rätt förläggningMittklämma skruvMittklämmorRåspontsinfästningSkadorSkenornas infästningSkenskarvarSnö- och VindlastberäkningTvådelad TakkrokUnderbyggnadVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

1/23

Takgenomföring
