Besiktningsrapport

7.8

Installation genom

GuldSolByggen

Datum

24 juli 2023

Ort

Vaxholm, Stockholms län

Panellayout

Kablage

Genomföringar

+ 10

84% godkända16% ej godkända

Om installationen

PanelerLongi: LR5-54HIB 390-410

OptimerareFerroAmp: SSO 8kW

MontagesystemVan Der Valk: Strongline Heavy Duty roof hook

VäxelriktareFerroAmp 14kVA

BatteriPYLONTECH: FORCE-H2 (6,7-13,5kWh)

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

Installerad av GuldSolByggen som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Anmärkningar

1/1

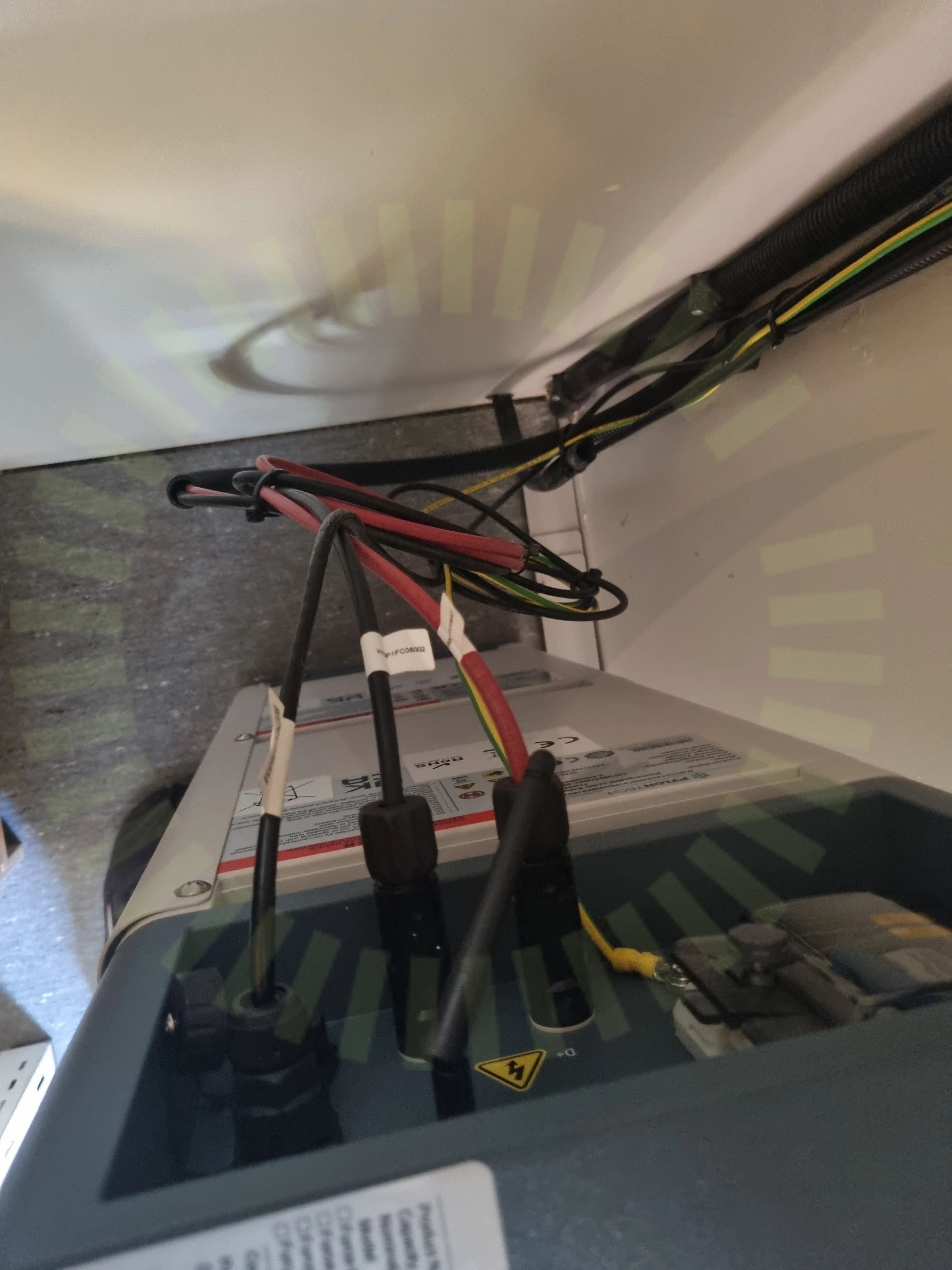

1.1 Kablage

Inte godkänd

Kablage för batteri är inte lämpligt uppfäst.

FerroAmp 14kVA

Anmärkningar

7/38

2.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas vid fasadskåp

SS 436 40 00 (712.514.101)

2.2 DC Kontakter anslutning

Inte godkänd

Slang för DC kablage är inte lämpligt ansluten och enkelisolerade ledare är synliga.

2.3 Genomföringar

Inte godkänd

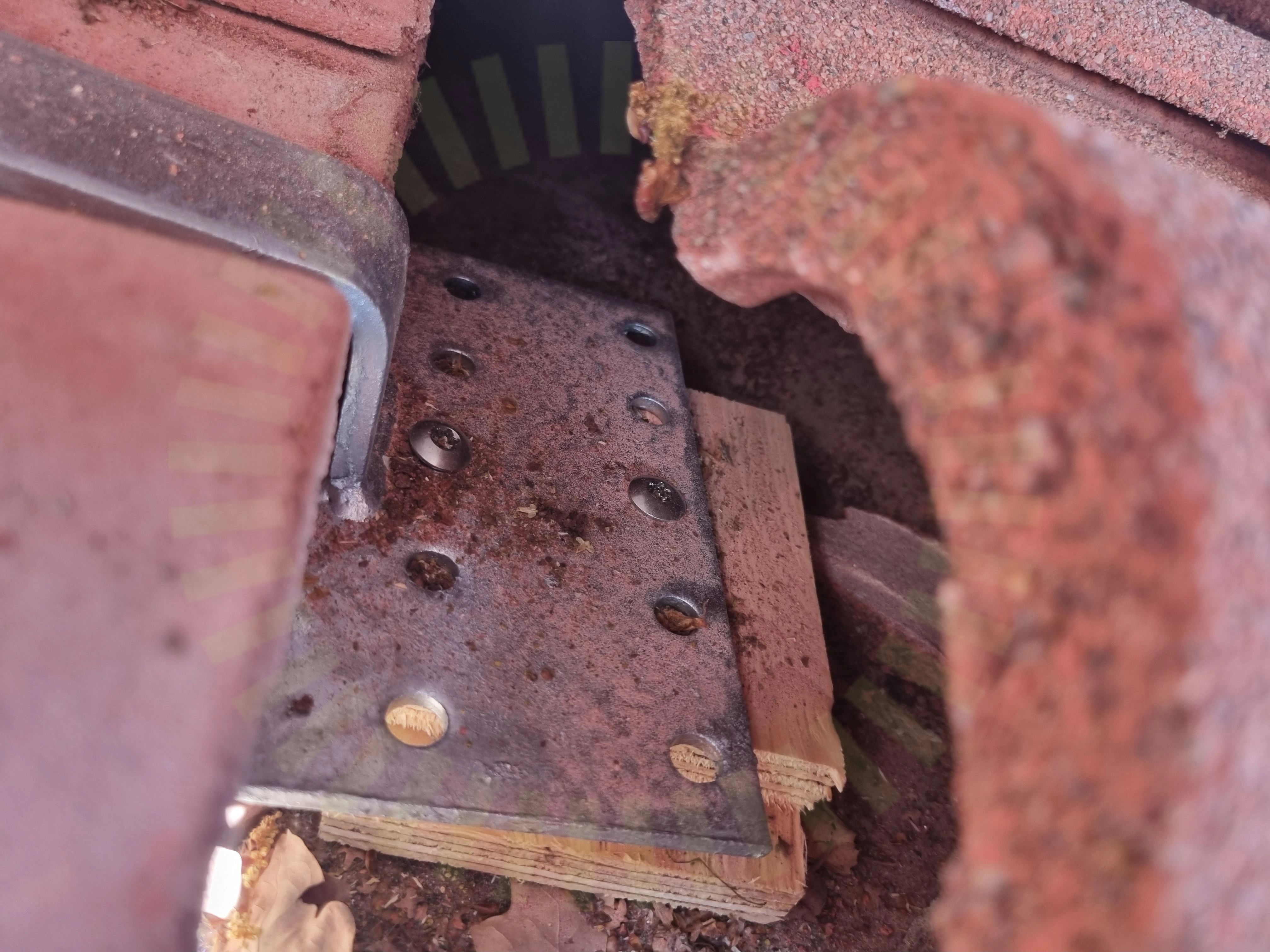

Genomföring inte tätad.

2.4 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

2.5 Säkring

Inte godkänd

Använd säkring för växelriktare inte korrekt. 14kW FerroAmp ska avsäkras med 20A.

Tillverkarens anvisningar

2.6 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Står inte vart man frånskiljer matning och produktion

SEK 457, Sida 42

2.7 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

29/38

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvståndAvtalDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDubbel matningFastsäkring av produktHuvudsäkringInfästningInternetKabelKabeldimensioneringLedare anslutnaLikspänningskomponenterMissvisande varselmärkningMärkningMätprotokoll DCSkadat kablageSkarp kantStress på kontakterStrömtransformatorerUppskalad ledareVentilationVinkelVäderbeständigt materialVärmeutveckling

Ej tillgängligt vid besiktning

2/38

SträngdesignTillförlitligt fäst

FerroAmp: SSO 8kW

Anmärkningar

1/9

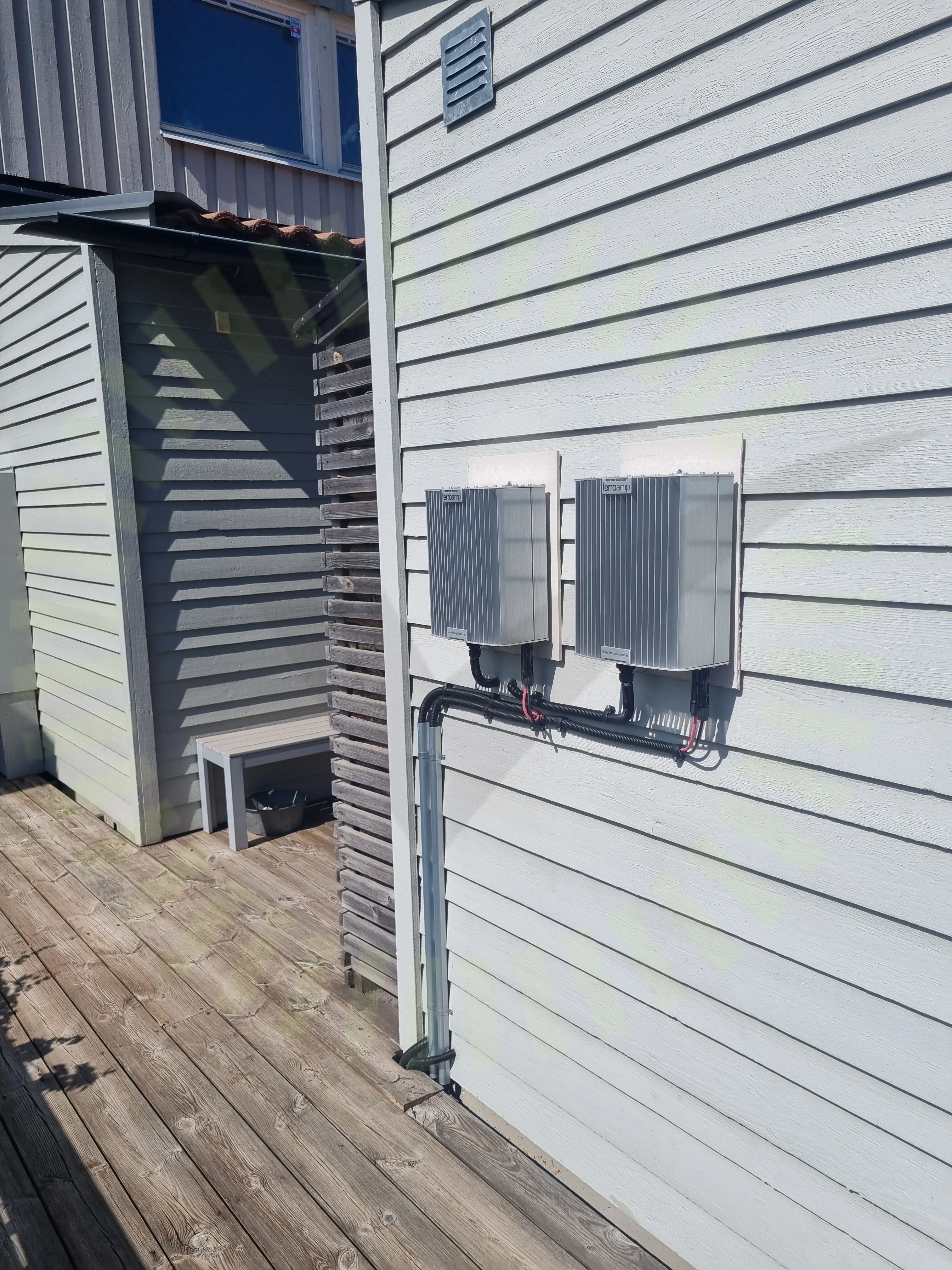

3.1 Direkt solljus

Inte godkänd

Optimeraren ska enligt tillverkaren inte placeras i direkt solljus.

Tillverkarens anvisningar

Godkända kontrollpunkter

7/9

DragavlastadeFastsäkring av produktKontakterPlaceringSkadaVentileringVärmeutveckling

Ej tillgängligt vid besiktning

1/9

Kabel

Longi: LR5-54HIB 390-410

Godkända kontrollpunkter

15/16

Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonKopplingslådaMellanrumPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

1/16

Strängförläggning

PYLONTECH: FORCE-H2 (6,7-13,5kWh)

Anmärkningar

1/9

5.1 Placering

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

PYLONTECH - FORCE-H2 Operation Manual. Version: 21P2FH0503 - S14 (3.3.5).

Godkända kontrollpunkter

7/9

Fastsäkring av modulerKommunikationLåsning av modulMiljöPESkadorTemperatur

Ej tillgängligt vid besiktning

1/9

Infästning

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Tak 1, Longi: LR5-54HIB 390-410

Anmärkningar

1/1

7.1 Panellayout

Inte godkänd

Paneler är placerade på grannens sida om taket

Undercentral

Anmärkningar

1/8

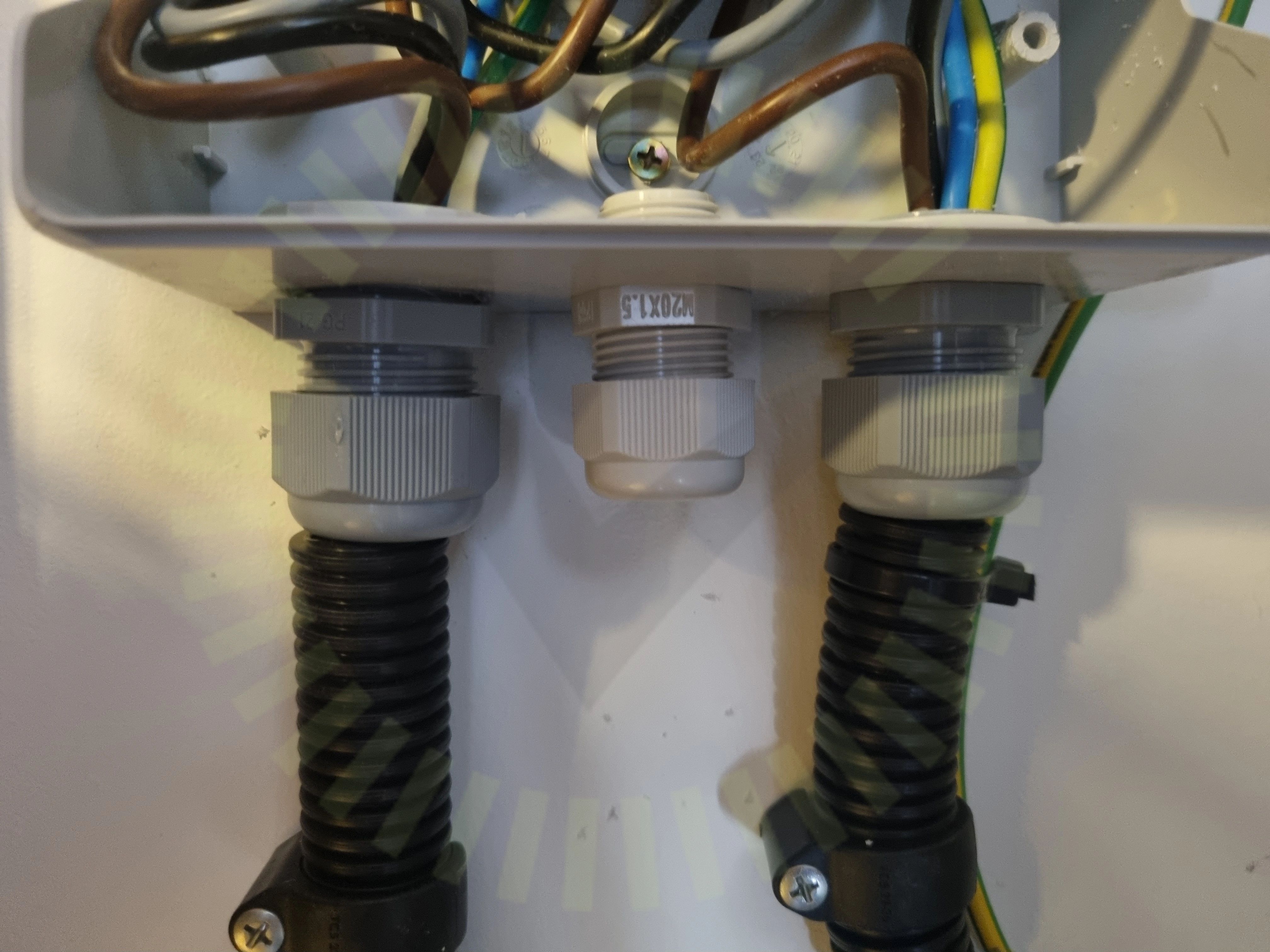

8.1 Förskruvningar

Inte godkänd

Förskruvningar är ej åtdragna.

SS 436 40 00 (134)

Godkända kontrollpunkter

7/8

BrytareBöjradieFemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring

Van Der Valk: Strongline Heavy Duty roof hook

Anmärkningar

7/22

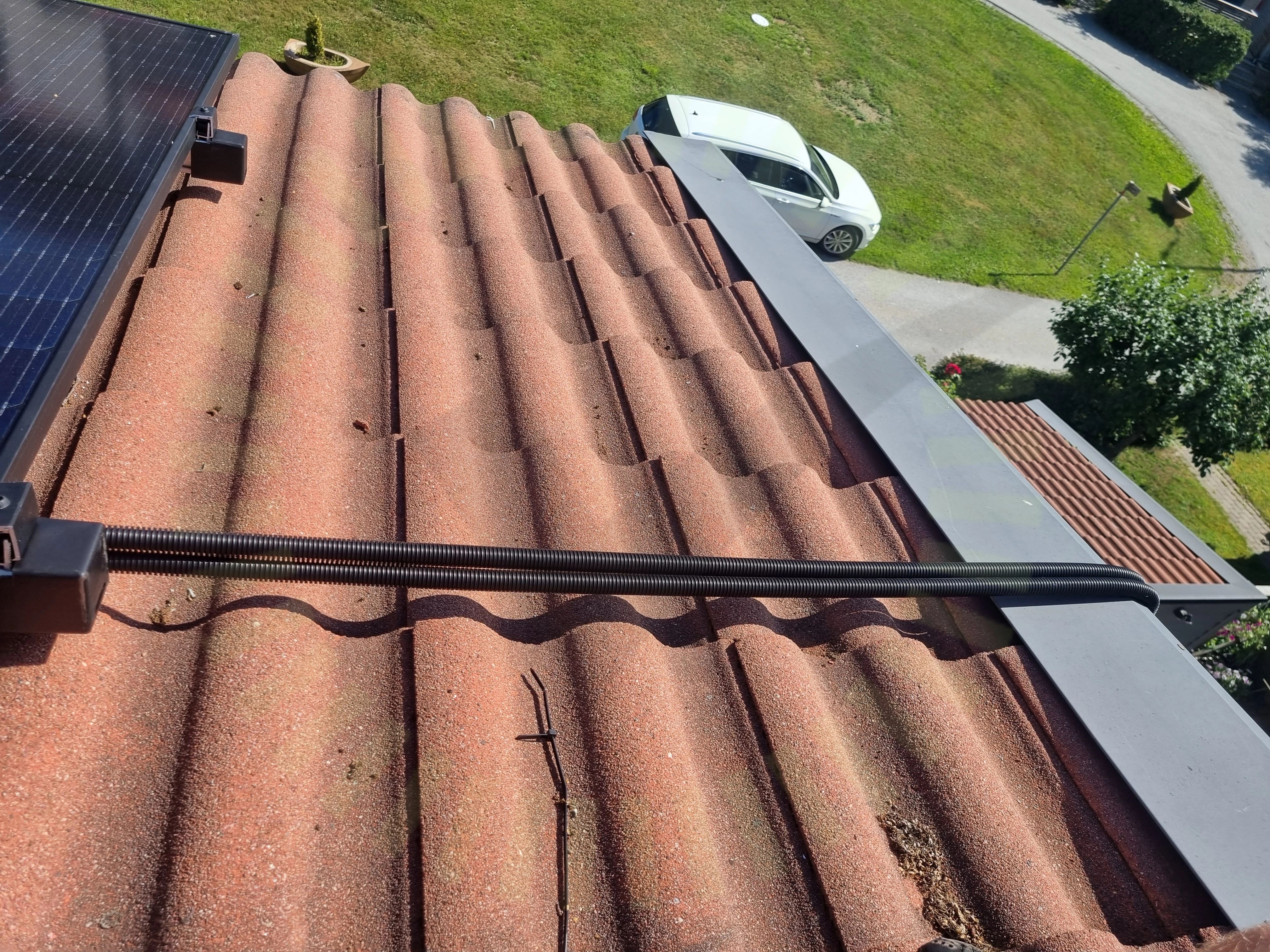

9.1 DC kabel förläggning

Inte godkänd

Kablage är olämpligt uppfäst. Dc kablage från paneler ner från taket Ligger löst ej fastsatt.

9.2 Infästning utanför takstol

Inte godkänd

Infästning är utförd utanför takstol i ett material som inte är godkänt av tillverkaren. Infästning utanför takstol får göras i Råspont och distanser under plattorna ska vara av C24 klassat trä.

Datablad Strongline Heavy Duty Takkrok, Sida 2

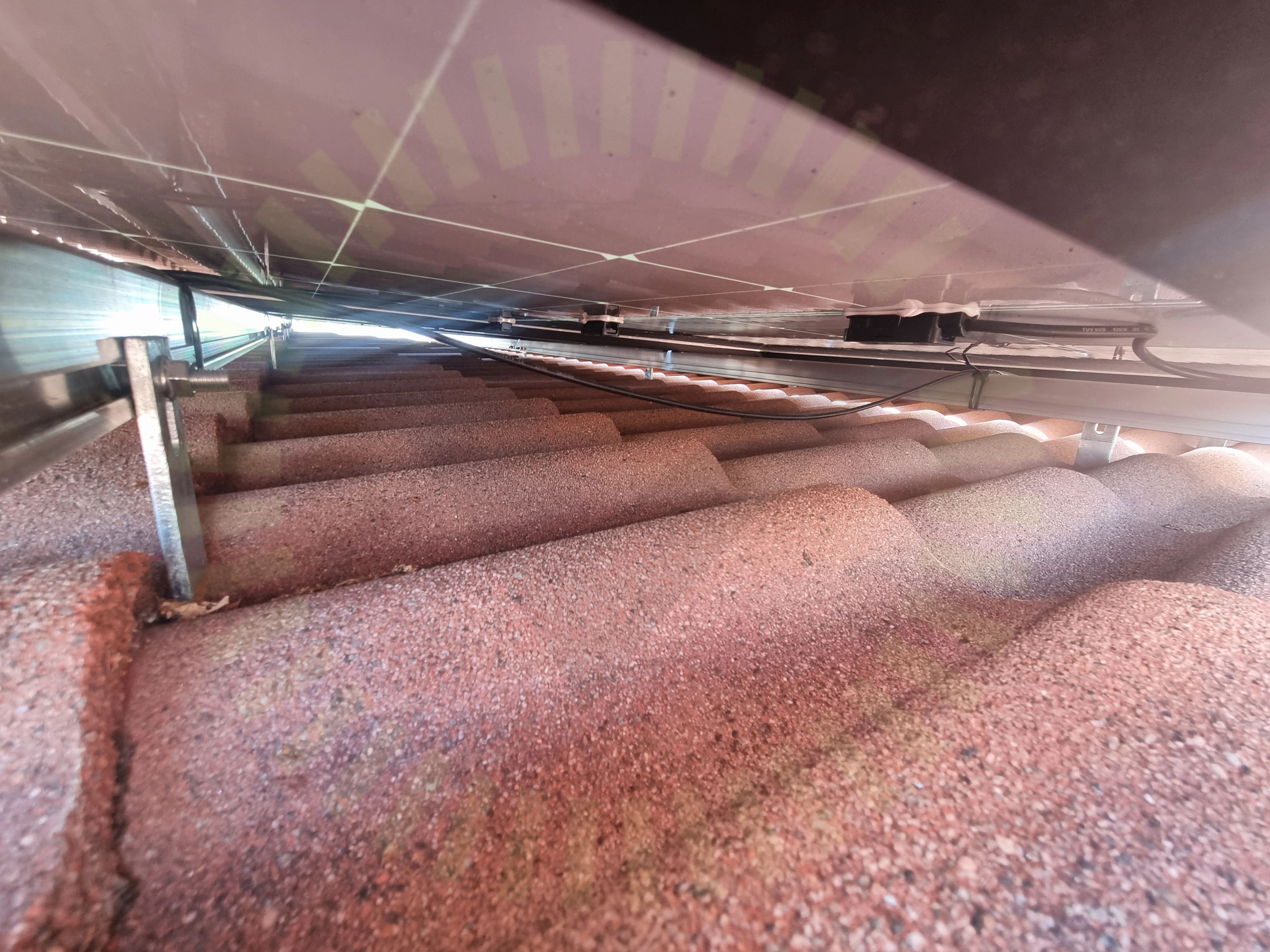

9.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

9.4 Skenornas överhäng

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt överhäng 350mm

Snö- och vindlastberäkning

9.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

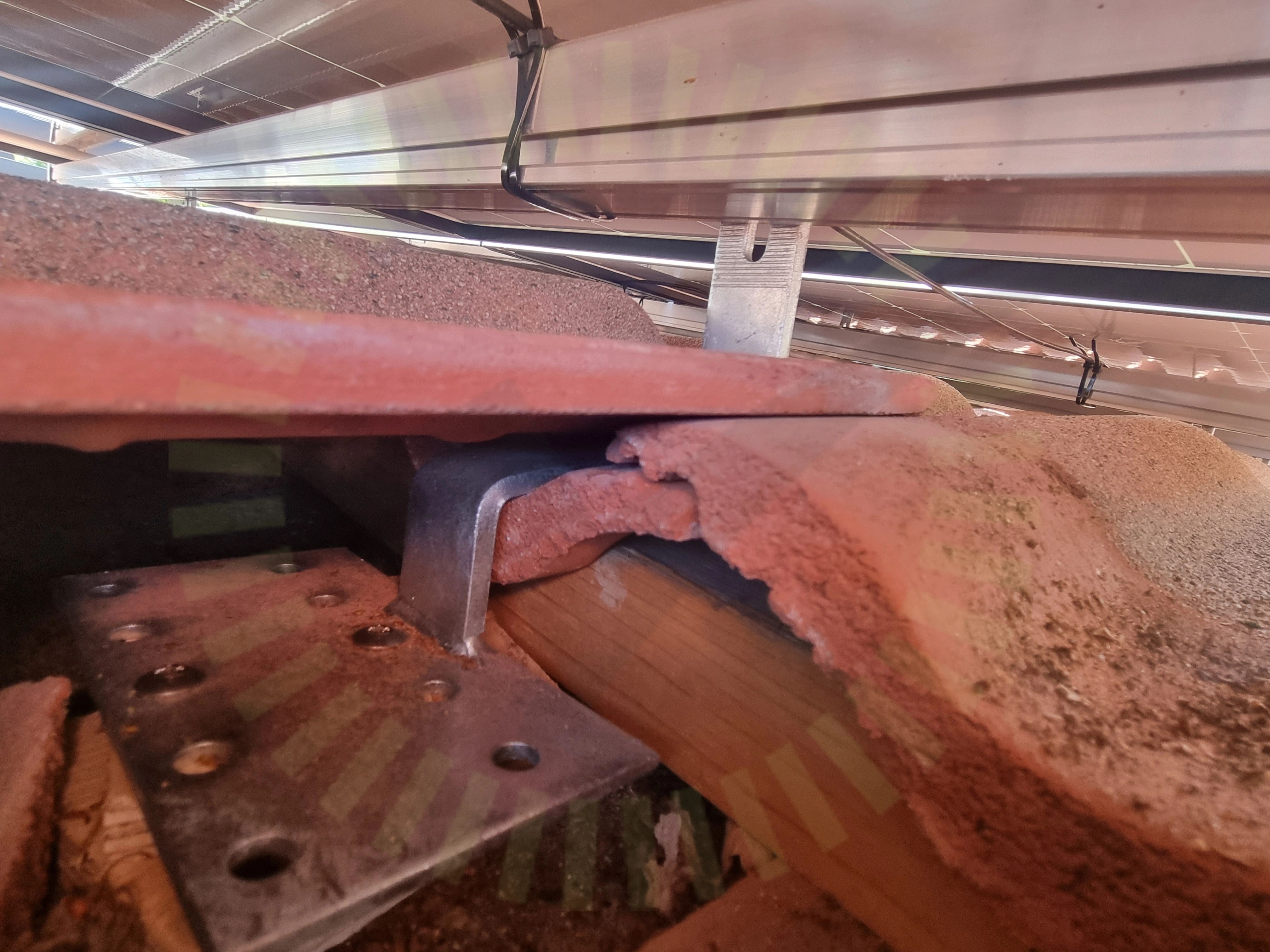

9.6 Underliggande takpanna

Inte godkänd

Felaktigt avstånd mellan takkrok och underliggande takpanna. Krokar ligger mot underliggande takpanna.

Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 16

9.7 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt avstånd mellan takkrokar 1050mm

Snö- och vindlastberäkning

Godkända kontrollpunkter

15/22

Använd skruv för klämmaFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämma över skarvMittklämmorPanelramens höjdPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarTakets lutningVäderbeständigt materialÄndklämmor
