Institutet för Solenergikvalitet

Besiktningsrapport

8.8
x

Installation genom

GuldSolByggen

Datum

24 juli 2023

Ort

Vaxholm, Stockholms län
Genomföringar
DC Kontakter anslutning
Säkring
85% godkända15% ej godkända

Om installationen

VäxelriktareFerroAmp 14kVA
BatteriPYLONTECH: FORCE-H2 (6,7-13,5kWh)
GuldSolByggen

Installerad av GuldSolByggen som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

FerroAmp 14kVA

Anmärkningar

7/38
Informering av solceller

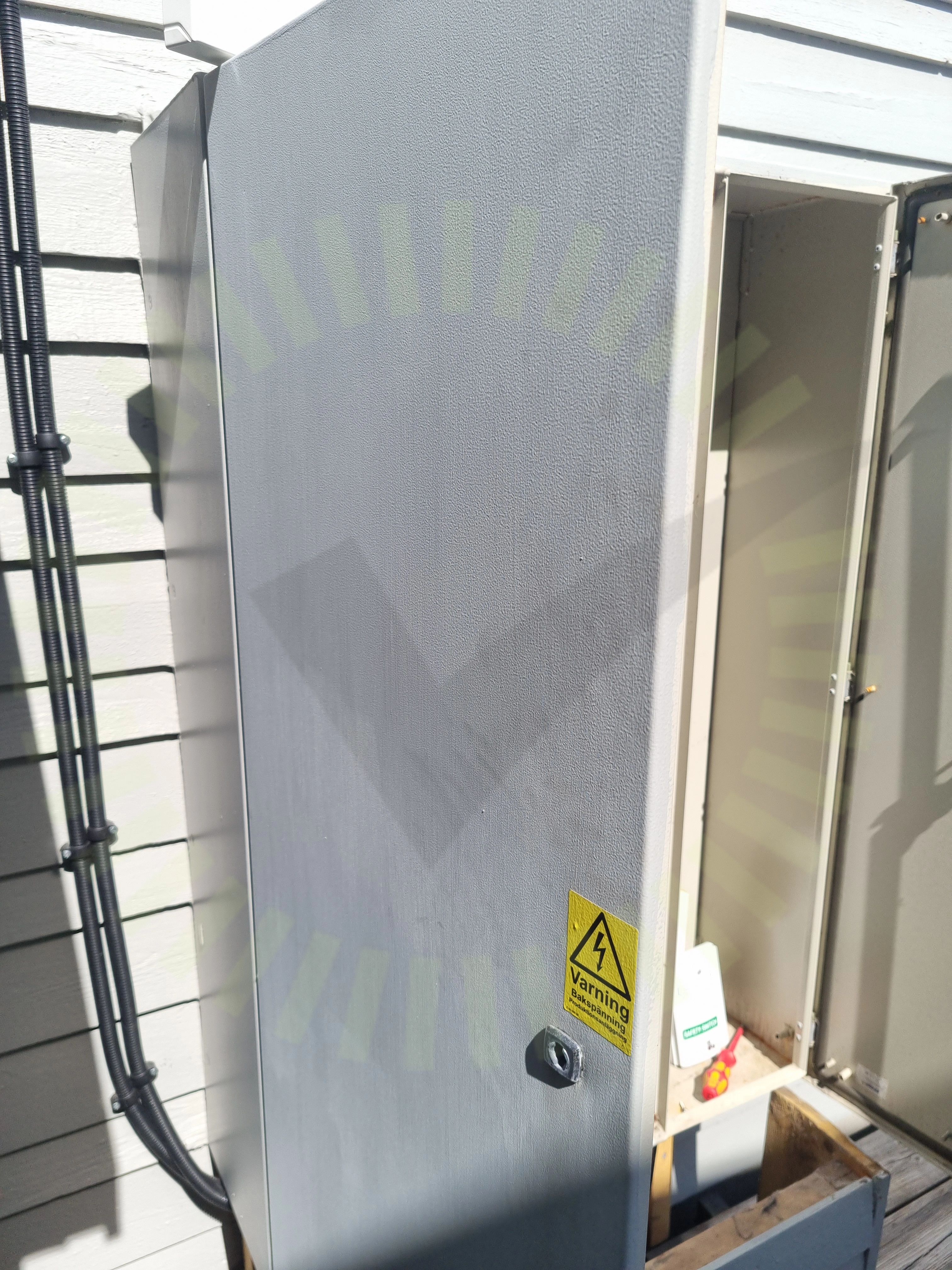

1.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas vid fasadskåp

SS 436 40 00 (712.514.101)
DC Kontakter anslutning

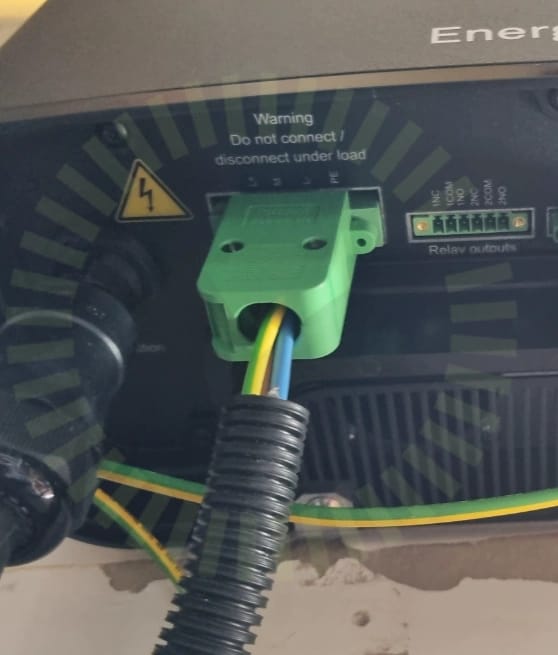

1.2 DC Kontakter anslutning

Inte godkänd

Slang för DC kablage är inte lämpligt ansluten och enkelisolerade ledare är synliga.

Genomföringar

1.3 Genomföringar

Inte godkänd

Genomföring inte tätad.

1.4 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Säkring

1.5 Säkring

Inte godkänd

Använd säkring för växelriktare inte korrekt. 14kW FerroAmp ska avsäkras med 20A.

Tillverkarens anvisningar
Varning för backspänning

1.6 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Står inte vart man frånskiljer matning och produktion

SEK 457, Sida 42
Varning för likspänning

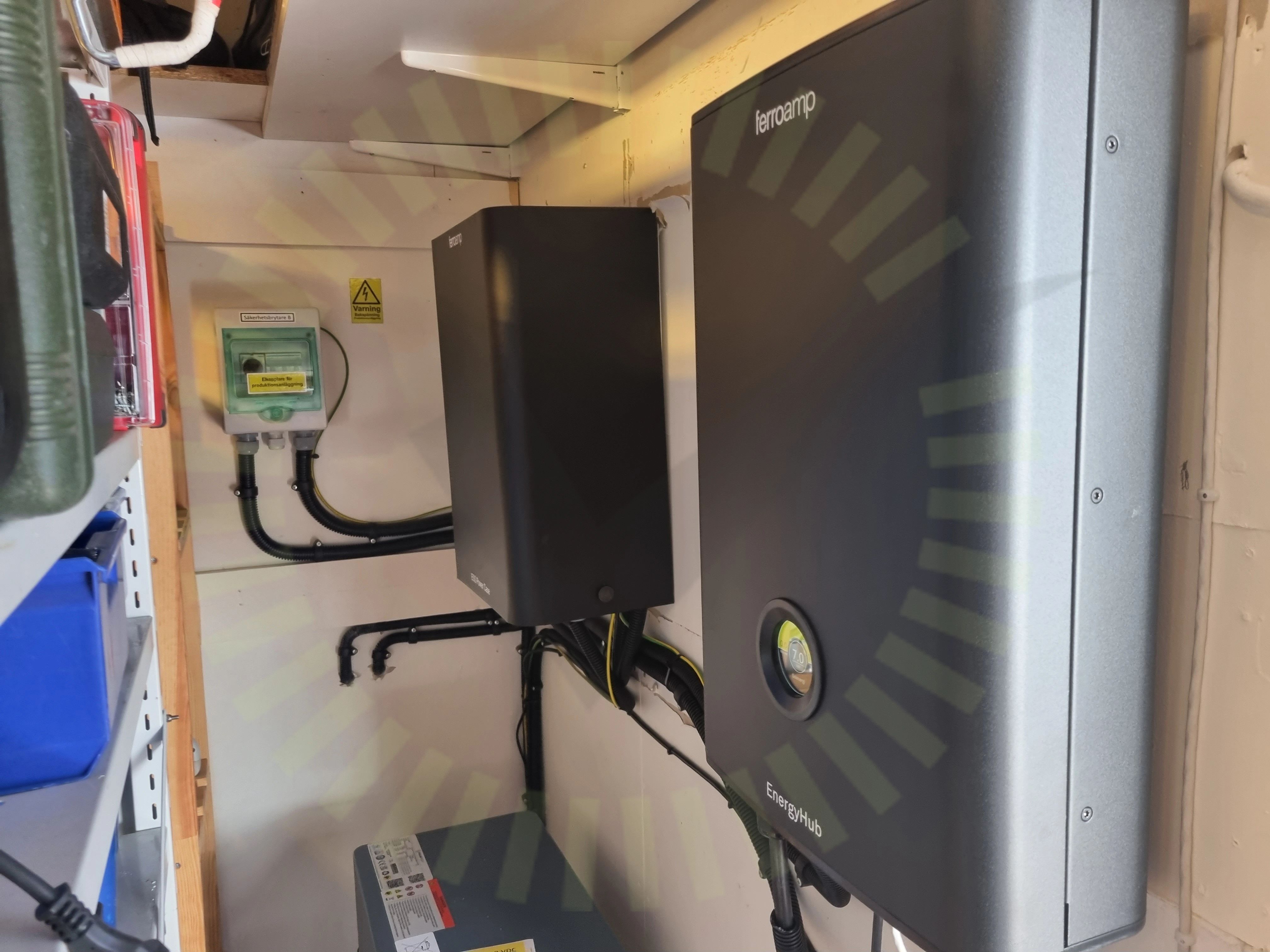

1.7 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

29/38
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvståndAvtalDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDubbel matningFastsäkring av produktHuvudsäkringInfästningInternetKabelKabeldimensioneringLedare anslutnaLikspänningskomponenterMissvisande varselmärkningMärkningMätprotokoll DCSkadat kablageSkarp kantStress på kontakterStrömtransformatorerUppskalad ledareVentilationVinkelVäderbeständigt materialVärmeutveckling

Ej tillgängligt vid besiktning

2/38
SträngdesignTillförlitligt fäst

PYLONTECH: FORCE-H2 (6,7-13,5kWh)

Anmärkningar

1/9

2.1 Placering

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

PYLONTECH - FORCE-H2 Operation Manual. Version: 21P2FH0503 - S14 (3.3.5).

Godkända kontrollpunkter

7/9
Fastsäkring av modulerKommunikationLåsning av modulMiljöPESkadorTemperatur

Ej tillgängligt vid besiktning

1/9
Infästning
