Institutet för Solenergikvalitet

Besiktningsrapport

8.7
x

Installation genom

Sesol

Datum

30 augusti 2023

Ort

Ljungskile, Västra Götalands län
DC Kontakter anslutning
Uppskalad ledare
Kontakter
88% godkända12% ej godkända

Om installationen

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: LUNA2000-5-15-S0

Anmärkningar

1/12

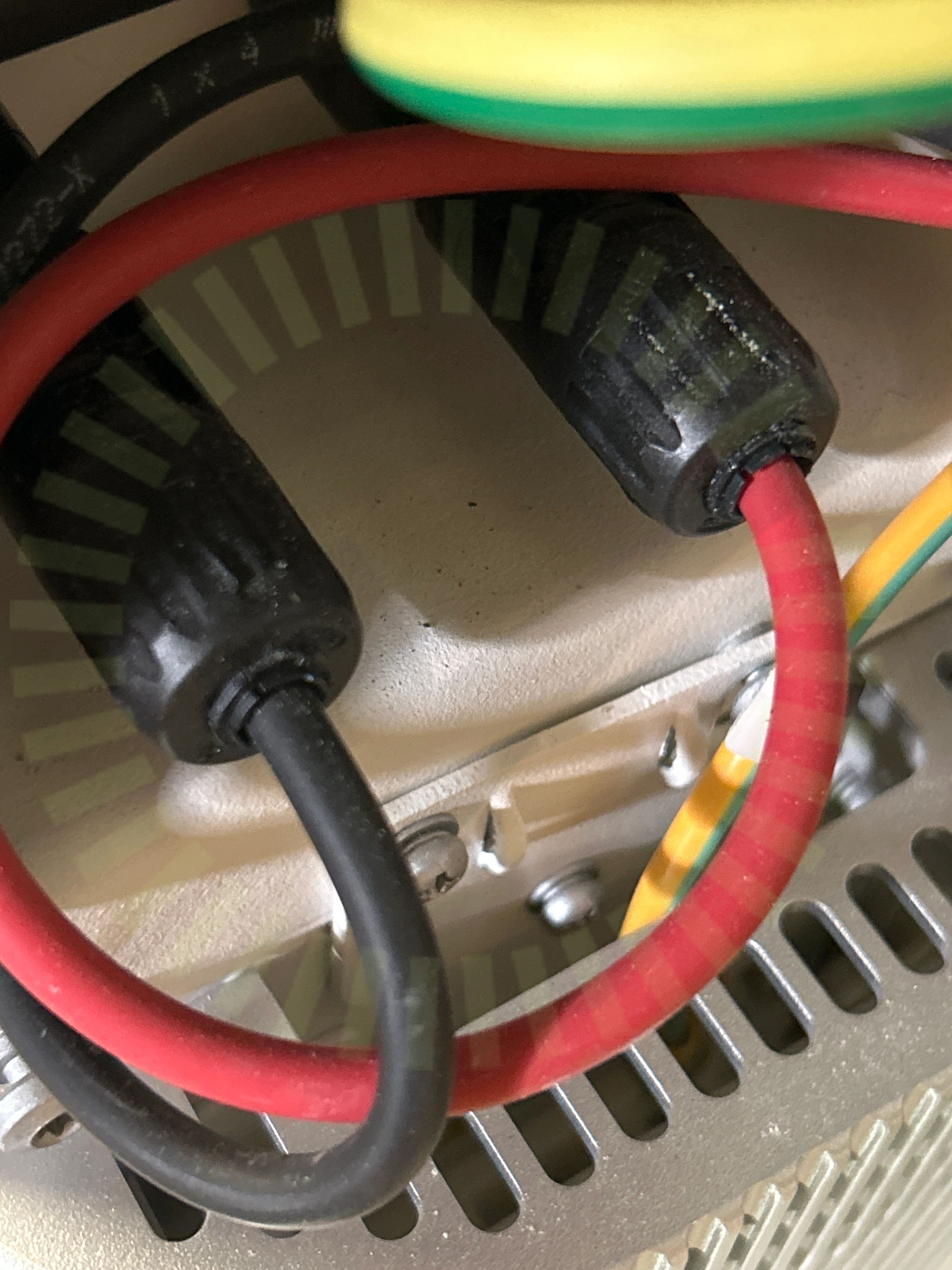

Kontakter

1.1 Kontakter

Inte godkänd

Kontakterna är bottnade i förskruvningen.

Godkända kontrollpunkter

11/12
AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

4/31

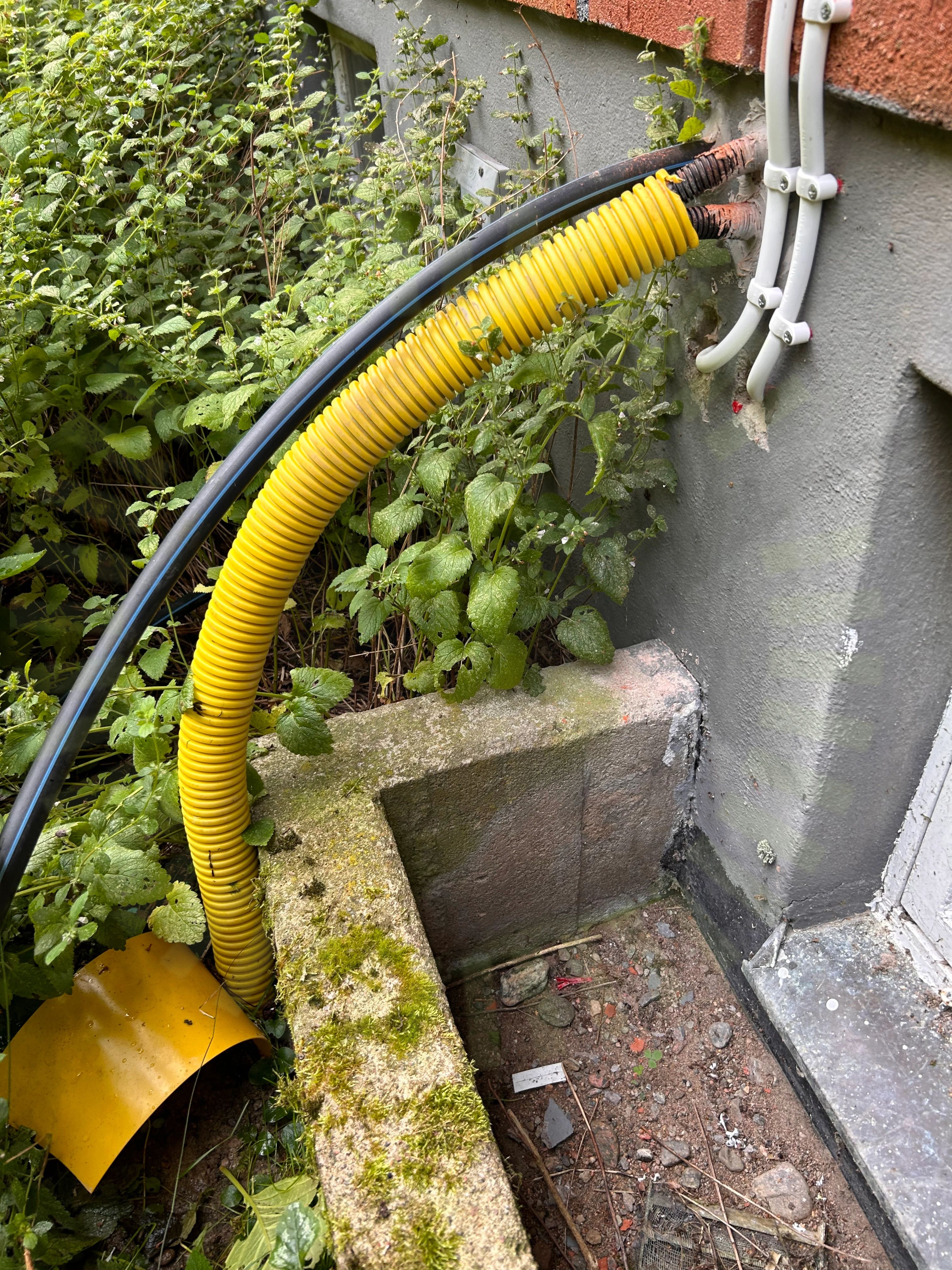

DC Kablage förläggning

2.1 DC Kablage förläggning

Inte godkänd

Kablarna är inte uppfästa så de har tillräckligt stöd. Dokumentation som styrker markrörets UV beständighet ej tillgängligt.

DC Kontakter anslutning

2.2 DC Kontakter anslutning

Inte godkänd

Förskruvningar är bottnade och har skadat kontaktens tätning.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 48-50

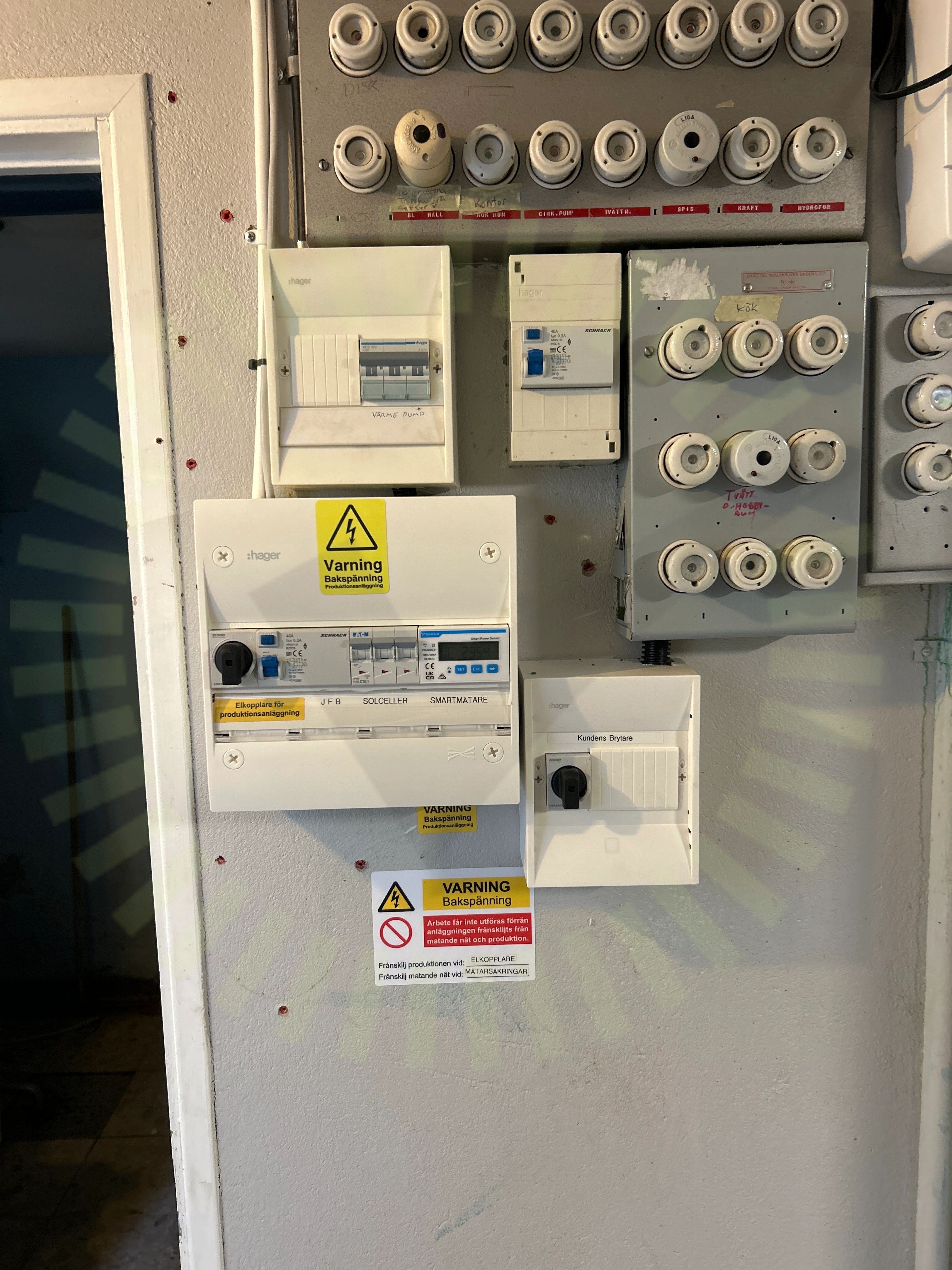

Informering av solceller

2.3 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

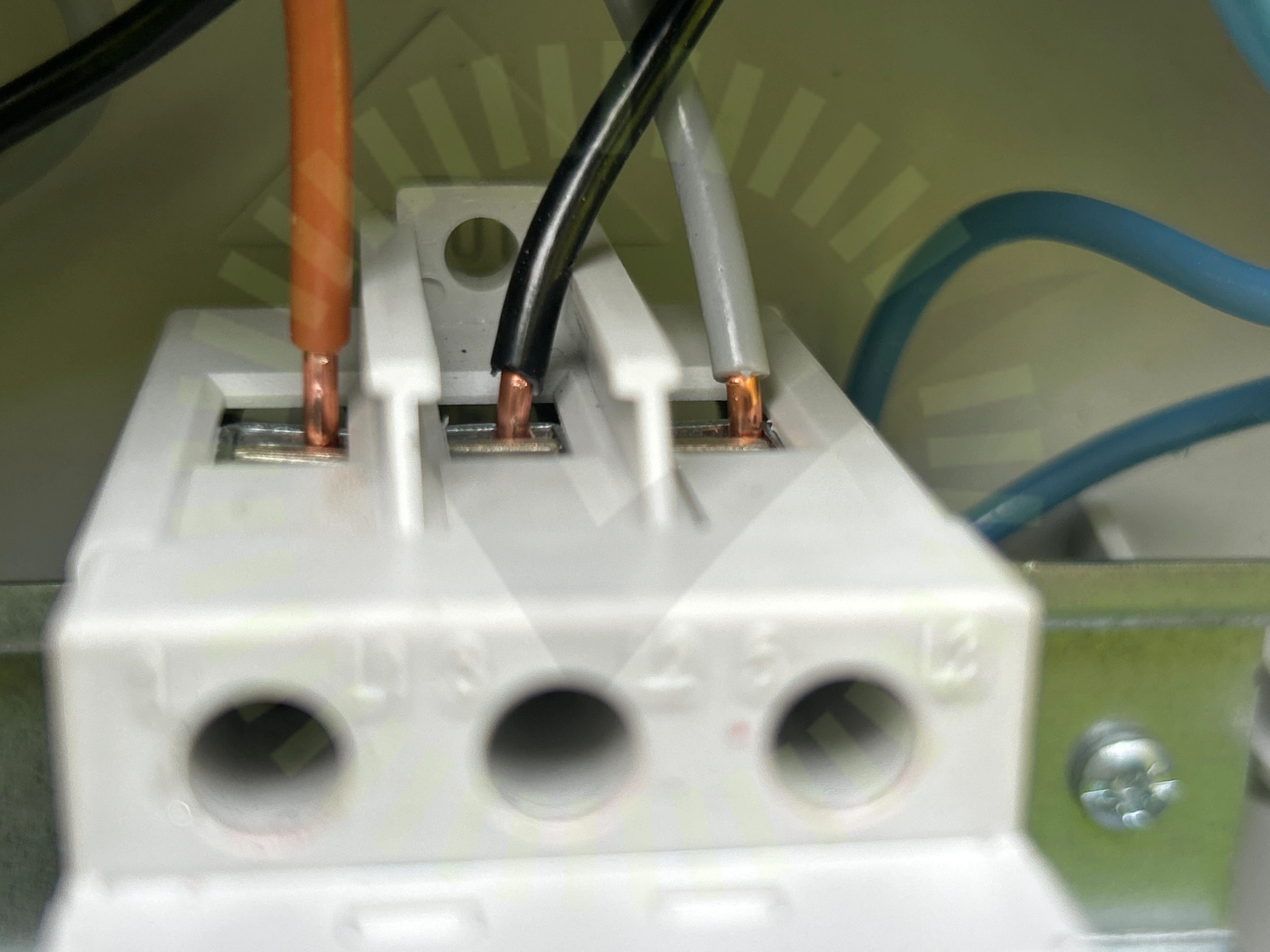

Uppskalad ledare

2.4 Uppskalad ledare

Inte godkänd

Ledare är olämpligt långt uppskalade.

Godkända kontrollpunkter

27/31
AC anslutning växelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterDubbel matningHuvudsäkringInfästningJordfelsbrytareKabeldimensioneringLedare anslutnaLikspänningskomponenterMissvisande varselmärkningMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillförlitligt fästVarning för backspänningVarning för likspänningVentilation
