1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.1
Installation genom
Sesol
Datum
30 augusti 2023
Ort
Ljungskile, Västra Götalands län
83% godkända17% ej godkända
Om installationen
PanelerLongi: LR5-54HPB 390-410M
MontagesystemWeland Stål: Råspont
MontagesystemWeland Stål: Plåttak
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
TillbehörSmartmätare: CHINT DTSU666
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3Avtal
Batteri
Anmärkningar
1/12
2.1 Kontakter
Inte godkändKontakterna är bottnade i förskruvningen.
Godkända kontrollpunkter
11/12AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd
Säkerhetsbrytare AC
Anmärkningar
1/13

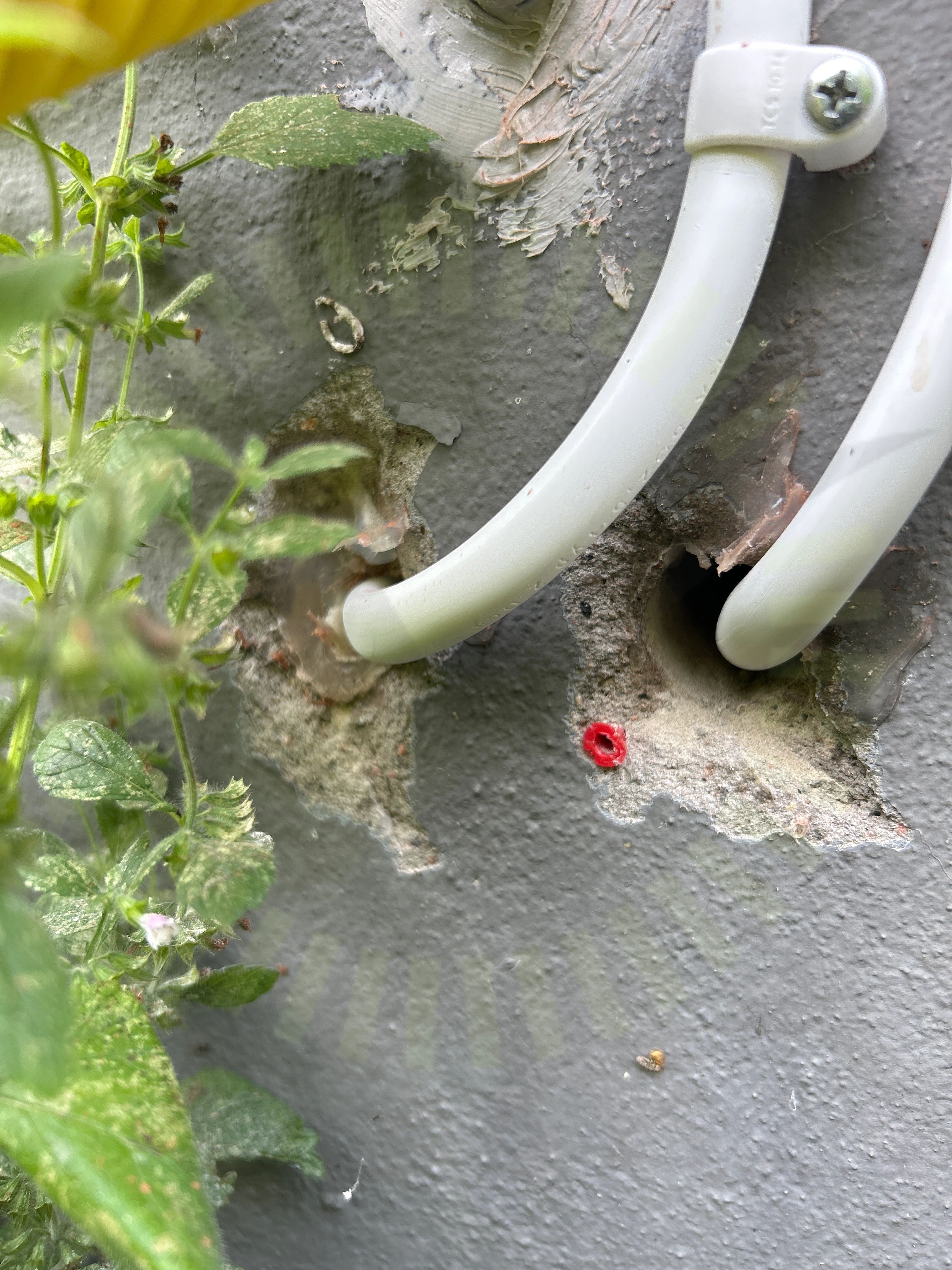

3.1 Genomföring
Inte godkändGenomföring är ej tätad.
Godkända kontrollpunkter
12/13AnslutningAnslutningBöjradieBöjradieEgenskaperEgenskaperFörskruvningarFörskruvningarInfästningInfästningPlaceringPlacering
Tak 1, Longi: LR5-54HPB 390-410M
Anmärkningar
3/14
4.1 Mellanrum
Inte godkändPaneler är inte separerade med rätt avstånd.
Installation Manual for LONGi Solar PV Modules, V15, Sida 13
4.2 Kopplingslåda
Inte godkändKablaget sitter för spänt från kopplingslådan till skenan.

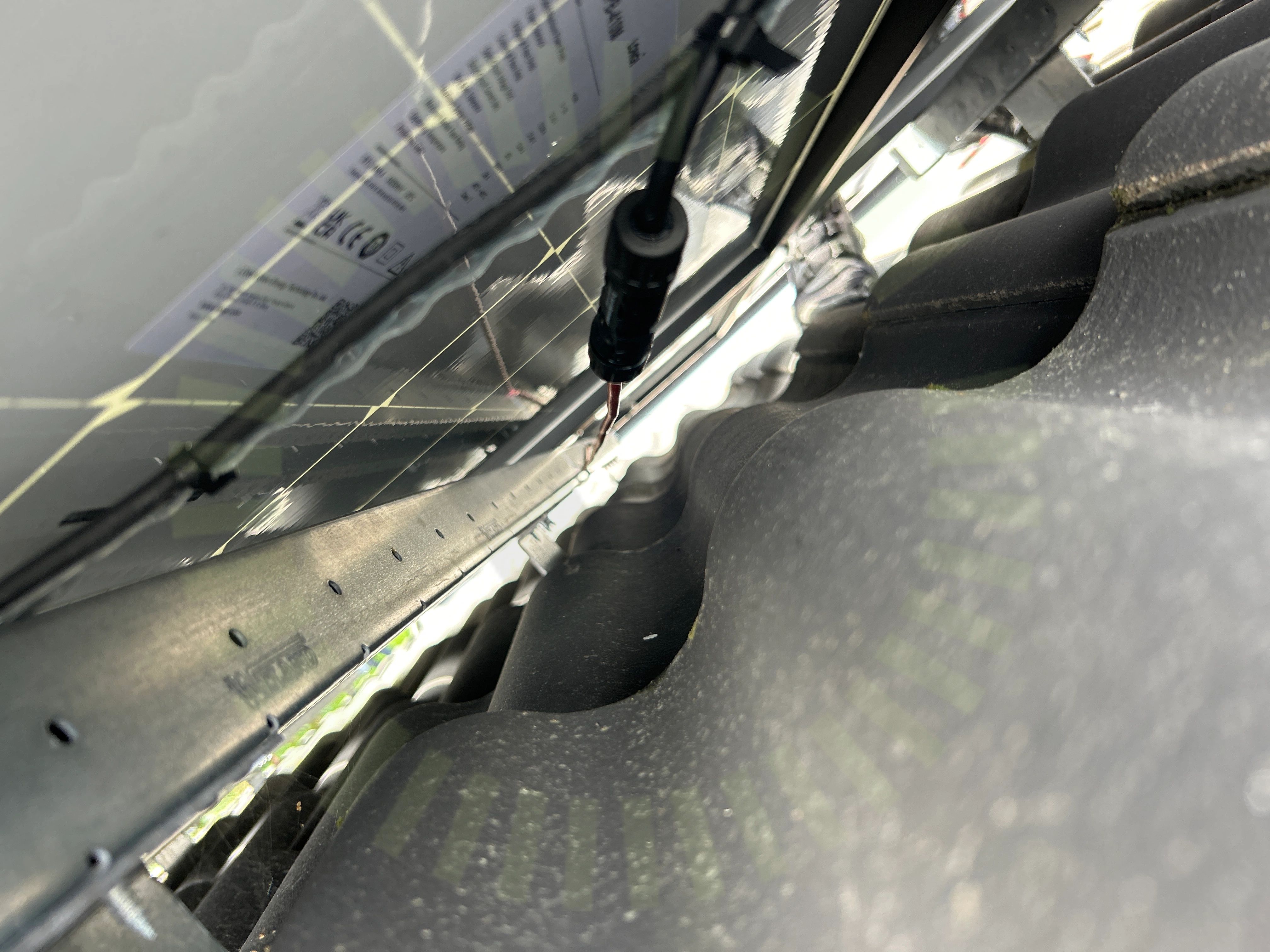

4.3 Stress på kontakter
Inte godkändKablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.
SS 436 40 00, 712.526
Godkända kontrollpunkter
10/14Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonPanelkablagets böjradiePunktbelastningÖverlappning
Ej tillgängligt vid besiktning
1/14Strängförläggning
Tak 1, Weland Stål: Råspont
Anmärkningar
9/25

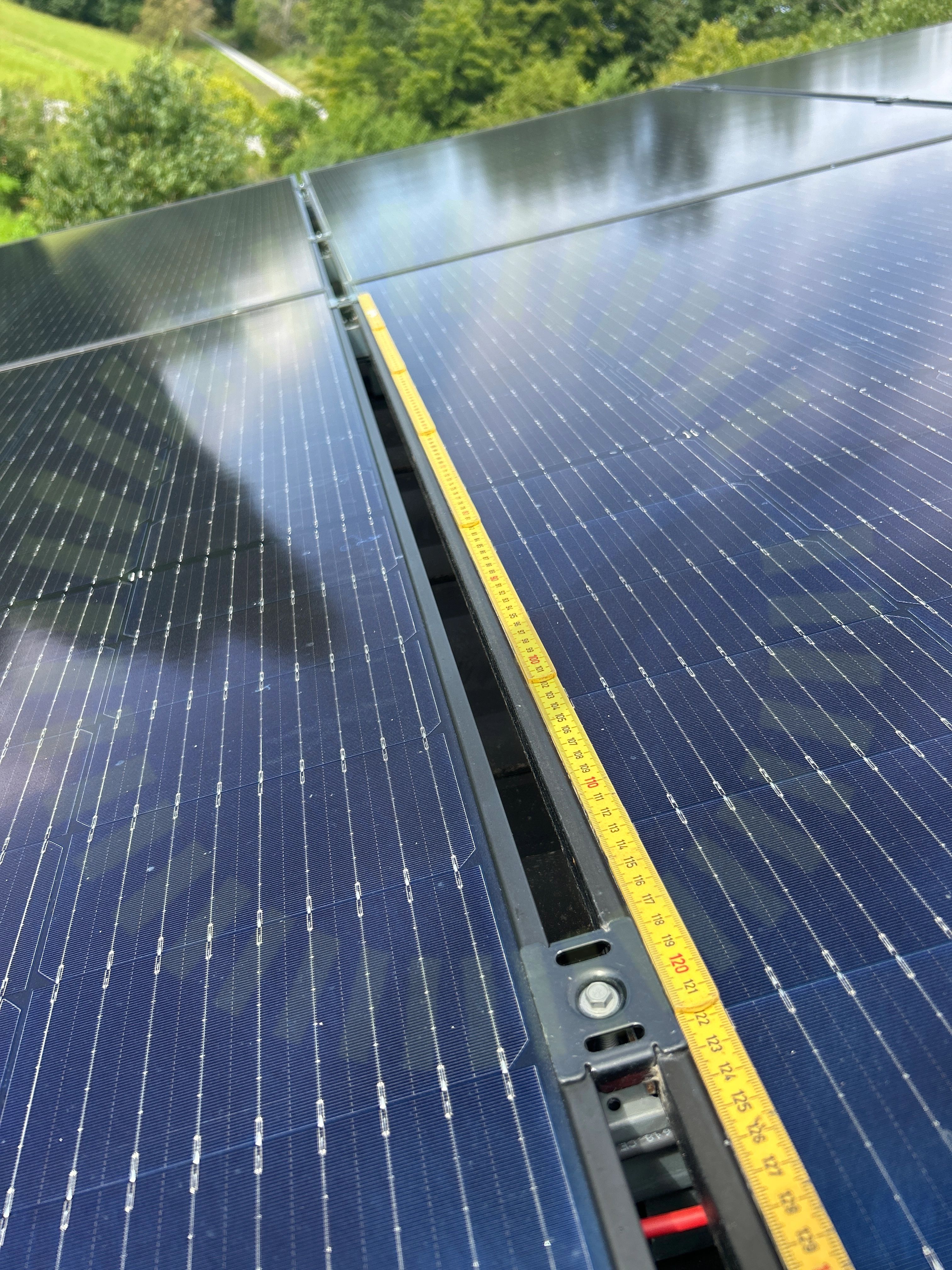

5.1 Skenors avstånd till varandra
Inte godkändEn lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.
Snö- och vindlastberäkning
5.2 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.
5.3 Takkrokarnas CC
Inte godkändLastberäkning att kontrollera mot saknas.
MA5102 Sid 1 (1) | Version 3 - 221101

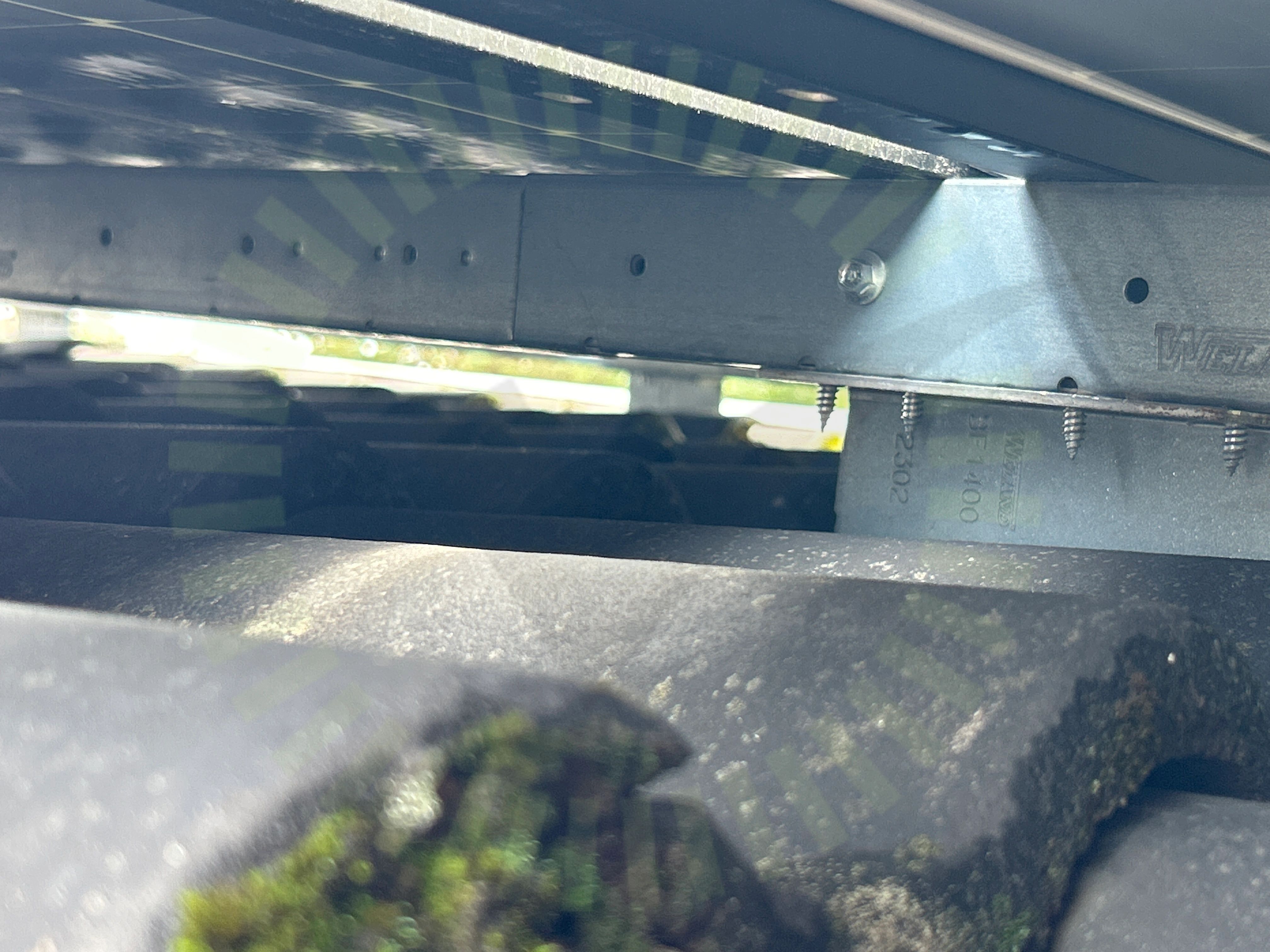

5.4 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad. Skruvar saknas.
MA5102 Sid 1 (1) | Version 3 - 221101
5.5 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
5.6 Underbyggnad
Inte godkändLastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.
Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)
5.7 Underliggande takpanna
Inte godkändInfästningar ligger mot underliggande takpanna.
MA5102 Sid 1 (1) | Version 3 - 221101
5.8 Ändklämmor skena
Inte godkändPanelens slutfäste är inte installerat enligt tillverkarens anvisningar.
MA5111 Sid 1 (1) | Version 4 - 221117

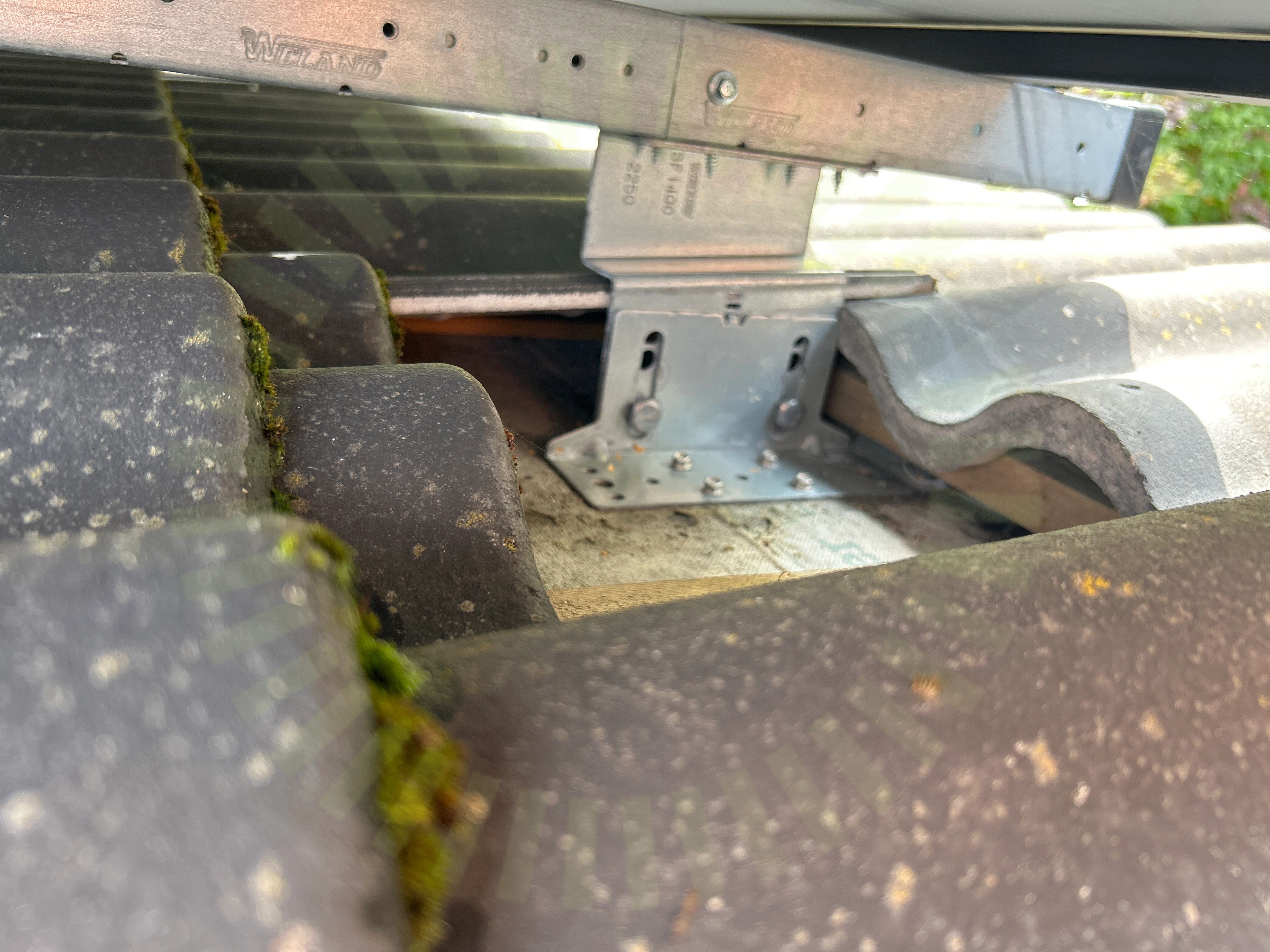

5.9 Öppna takpannor
Inte godkändTakpannor har inte lagts tillbaka efter installation.
Godkända kontrollpunkter
16/25DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängTvådelad TakkrokVäderbeständigt materialÄndklämmor skruv
Tak 2, Longi: LR5-54HPB 390-410M
Anmärkningar
3/17
6.1 Avstånd till tak
Inte godkändAvståndet panelen behöver till taket för att få rätt ventilering uppfylls inte.
Installation Manual for LONGi Solar PV Modules, V15, Sida 13
6.2 Föremål mot bakstycke
Inte godkändFöremål skaver mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.
Installation Manual for LONGi Solar PV Modules, V15, Sida 13
6.3 Kopplingslåda
Inte godkändKablaget sitter för spänt från kopplingslådan till skenan.
Godkända kontrollpunkter
12/17DräneringshålFörbindelse av kontakterFörläggning DC kontakterKlämmornas placeringKontaktdonMellanrumPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramÖverlappning
Ej tillgängligt vid besiktning
2/17Stress på kontakterSträngförläggning
Tak 2, Weland Stål: Plåttak
Anmärkningar
3/18
7.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
7.2 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.
7.3 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
Godkända kontrollpunkter
14/18Använd skruvDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästning skenaKabeldragning mellan takytorKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringSkenskarvarVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
Ej tillgängligt vid besiktning
1/18Infästning
Undercentral
Godkända kontrollpunkter
8/8BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
1/5
9.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
Godkända kontrollpunkter
4/5Missvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
3/28
10.1 DC Kablage förläggning
Inte godkändKablarna är inte uppfästa så de har tillräckligt stöd. Dokumentation som styrker markrörets UV beständighet ej tillgängligt.
10.2 DC Kontakter anslutning
Inte godkändFörskruvningar är bottnade och har skadat kontaktens tätning.
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 48-50
10.3 Uppskalad ledare
Inte godkändLedare är olämpligt långt uppskalade.
Godkända kontrollpunkter
25/28AC anslutning växelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterDubbel matningFörskruvning HuvudsäkringInfästningJordfelsbrytareKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningPlaceringSkadat kablageSkarp kantSmartmätareStress på kontakterSäkringsdimensionVentilation
