Besiktningsrapport

9.4

Installation genom

Elteknik i Lund

Datum

6 april 2023

Ort

Malmö, Skåne län

Klämmornas placering

Förstärkningsskruv

DC Kontakter anslutning

93% godkända7% ej godkända

Om installationen

PanelerAstronergy: CHSM54M(BL)-HC

MontagesystemESDEC Lutande Panntak

VäxelriktareSolis: 3P(5-10)K-4G

Installerad av Elteknik i Lund som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

1/3

Avtal

Tak 1, Astronergy: CHSM54M(BL)-HC

Anmärkningar

1/17

2.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

Astronergy Crystalline Silicon PV Module Installation Manual. Rev 1.1, January 2023, Sida 16

Godkända kontrollpunkter

16/17

Avstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas storlekKlämmornas överlappningKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, ESDEC Lutande Panntak

Anmärkningar

1/28

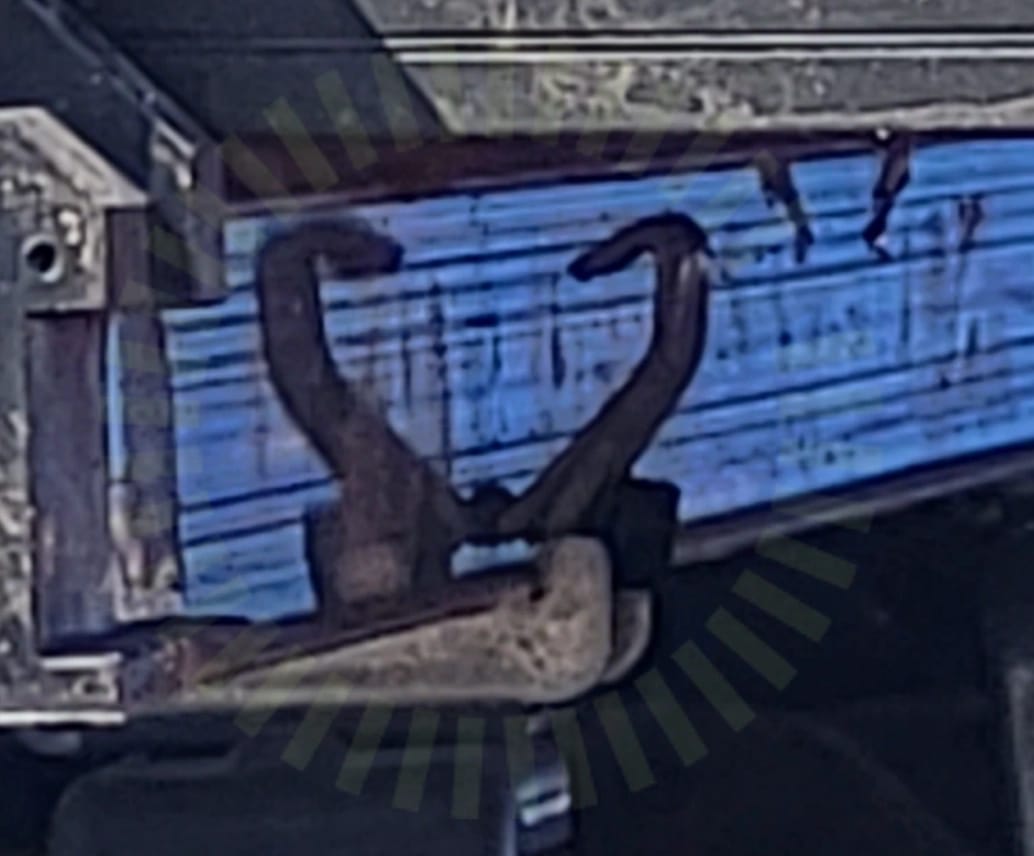

3.1 Förstärkningsskruv

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Förstärkningsskruvar felaktigt placerade och är inte från tillverkaren av systemet. Skruven ska placeras i hålet den är avsedd för.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

Godkända kontrollpunkter

26/28

Använd skruv för klämmaDC kabel förläggningDräneringshål pekar neråtFrämmande materialKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekShimsSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/28

Takgenomföring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/29

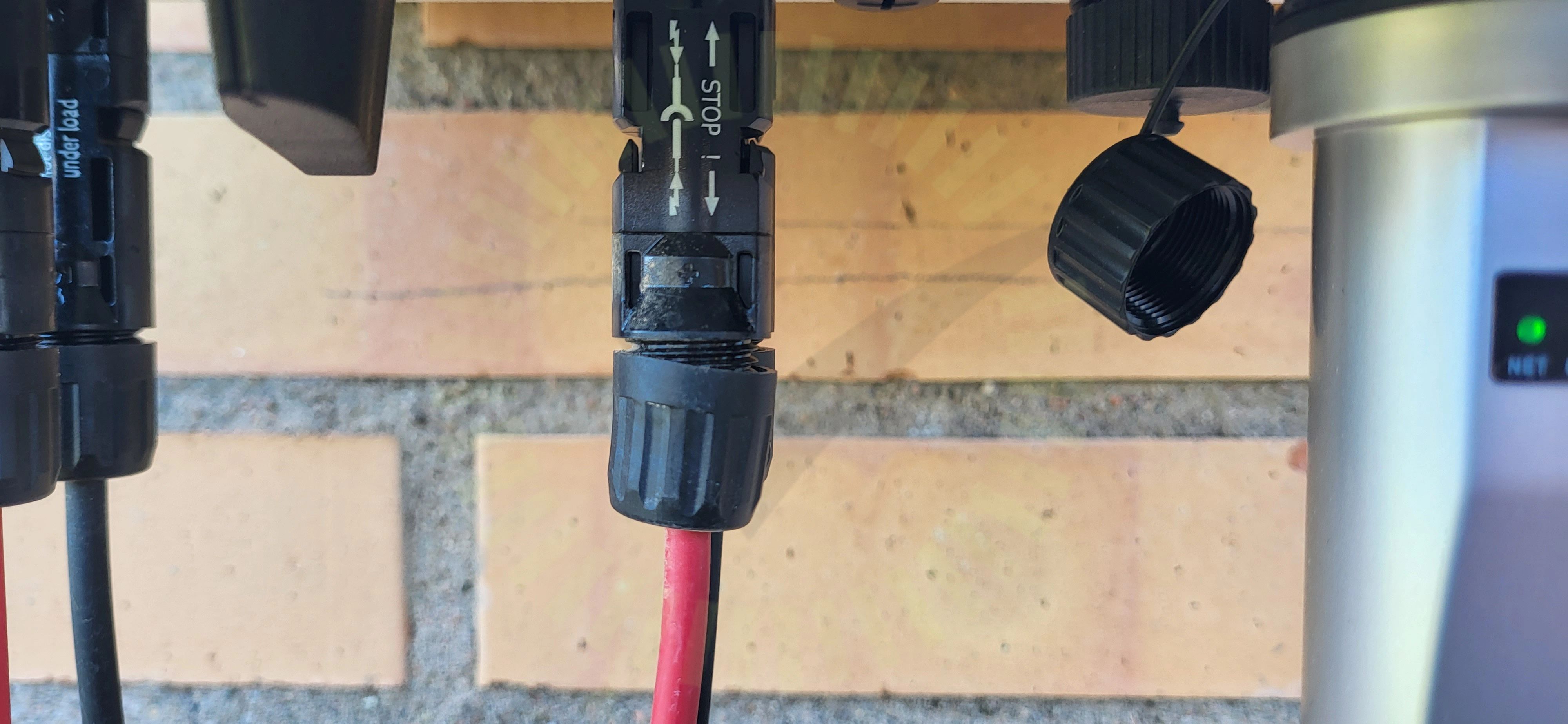

5.1 DC Kontakter anslutning

Inte godkänd

Förskruvning är snett påskruvad.

5.2 PEN

Inte godkänd

PEN ledare inte korrekt uppmärkt.

Godkända kontrollpunkter

27/29

AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInfästningJordning av chassiLedare FastspändaMärkningSäkringsdimensionVentilationVäderskyddVäxelriktarens IP klassning
