Besiktningsrapport

9.7

Installation genom

Solivo

Datum

31 januari 2023

Ort

Väderstad, Östergötlands län

Fästenas placering

Fästenas storlek

Mellanrum panelram

Takgenomföring

91% godkända9% ej godkända

Om installationen

PanelerHyundai: HiE-S(XXX)VG (BF+BB)

MontagesystemESDEC Lutande tegeltak

VäxelriktareFronius: Symo GEN24 6.0-10.0 Plus

Installerad av Solivo som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

ESDEC Lutande tegeltak

Anmärkningar

1/28

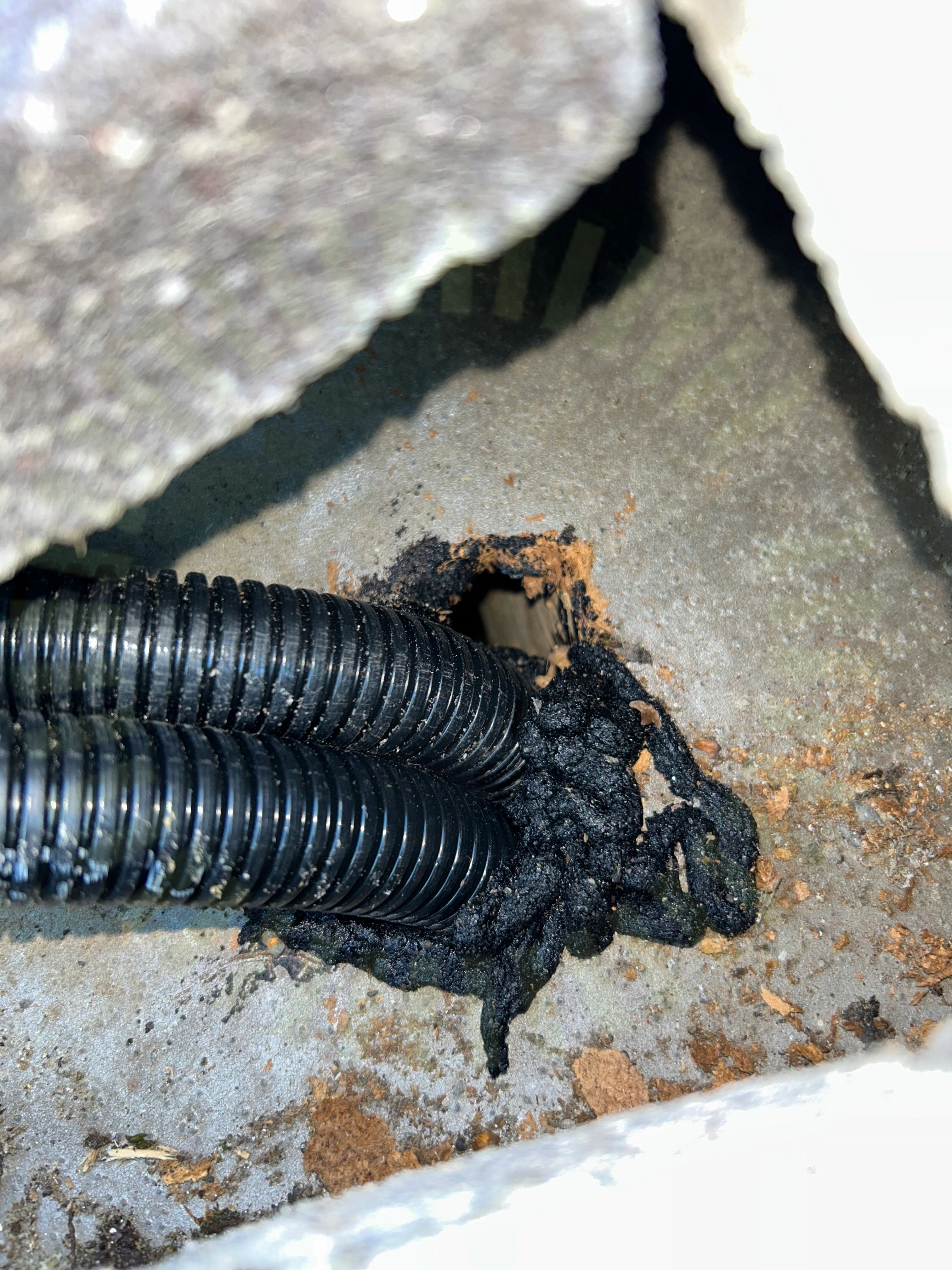

1.1 Takgenomföring

Inte godkänd

Tätning är bristfällig.

Godkända kontrollpunkter

27/28

Anpassade takpannorAvstånd mellan takkrokarBärläktFrämmande materialFörstärkningsskruvInfästning skenaKabeluppfästningKlämräckvidd för ställbart fästeMittklämmorMontering av takkrokarPanelens ramhöjdPanelstorlekShimsSkadorSkarp kantSkarvning av skenaSkena överhängSkyddSnö- och VindlastberäkningSäkerhetsavståndTakkrok infästningTakkrokens orienteringTaklutningTermisk brytpunktVäderbeständigt materialÄndfästenÄndklämmor

Fronius: Symo GEN24 6.0-10.0 Plus

Anmärkningar

2/35

2.1 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas vid besiktning.

ELSÄK-FS 2022:1 (3 kap. 6 §)

2.2 Varning för likspänning

Inte godkänd

Märkning för varning för likspänning går ej att frånkoppla saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

33/35

AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningAvståndBrännbart underlagDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDimensioneringDirekt solljusFastsäkring av produktFerritkärnaFörskruvningHuvudsäkringInformering av solcellerInfästningKabelLedare fastspändaMärkningSträngschemaSäkringTillförlitligt fästTätningsinsattsUtrymmeVarning för backspänningVarselmärkningVarselmärkning nödströmsförsörjningVinkel

Hyundai: HiE-S(XXX)VG (BF+BB)

Anmärkningar

3/13

3.1 Fästenas placering

Inte godkänd

Klämzoner för paneler följer inte tillverkarens anvisningar. Ska vara 160mm-560mm. Klämmorna längst ner och högst upp på taket följer inte måttet.

Tillverkarens anvisningar

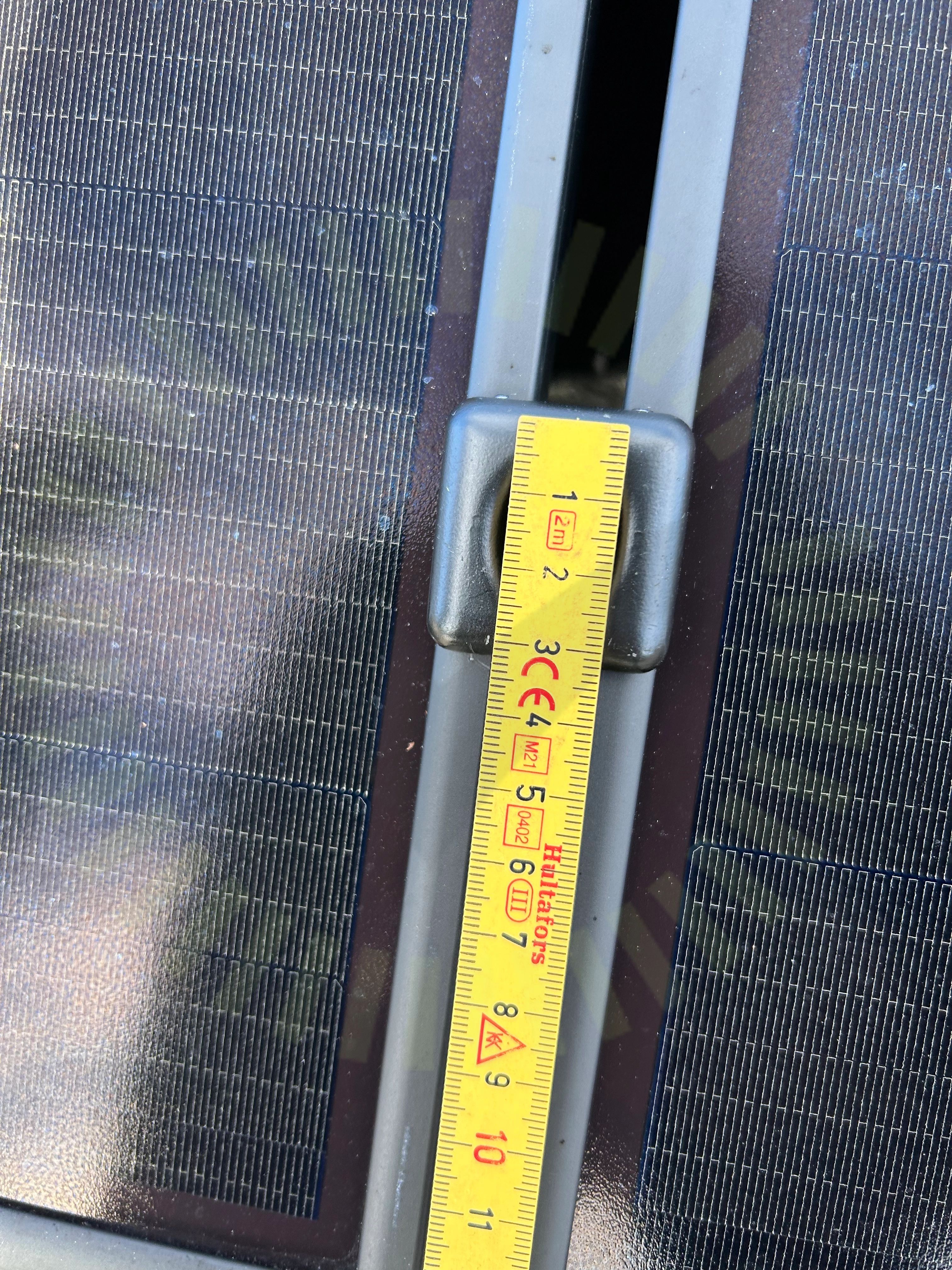

3.2 Fästenas storlek

Inte godkänd

Fästet skall ha en klämzon på panelens ram på minst 5cm. Denna är ca 3cm.

Tillverkarens anvisningar

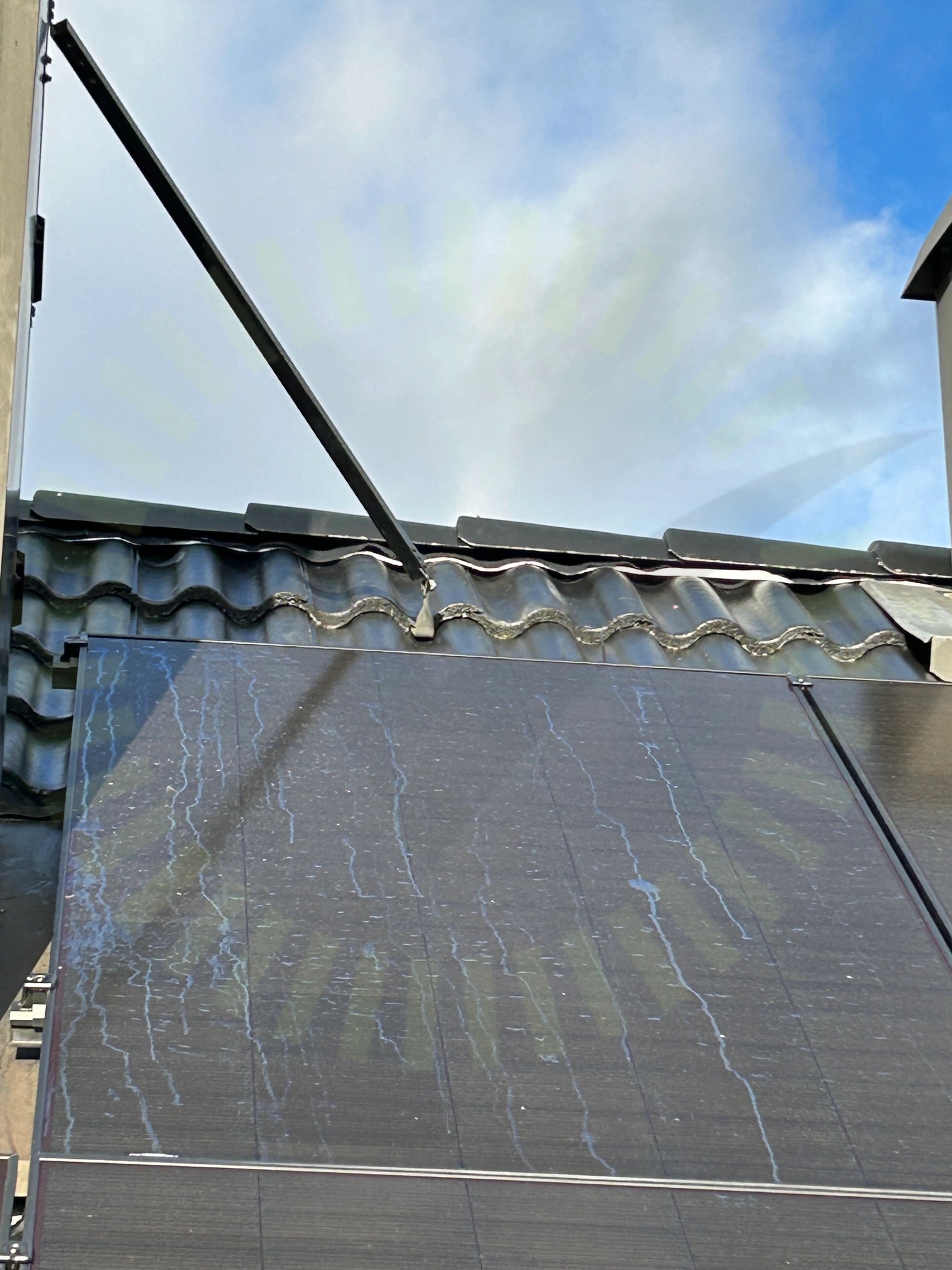

3.3 Mellanrum panelram

Inte godkänd

Panelerna ligger diktan på kortsidan mot varandra så inget luftavstånd finns. Skall vara minst 10mm.

Tillverkarens anvisningar

Godkända kontrollpunkter

10/13

Avstånd till takDragavlastadeDräneringshålFästenas överlappningFörbindelse av kontakterFöremål mot bakstyckeHöjdskillnadSkadorSkuggaSträngförläggning

Växelriktare

Anmärkningar

1/1

4.1 MC4 kontakter

Inte godkänd

Ej dragna enligt tillverkarens anvisningar.

Tillverkarens anvisningar
