1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
7.5
Installation genom
1KOMMA5° Syd (fd SolensEnergi)
Datum
1 februari 2024
Ort
Höllviken, Skåne län
80% godkända20% ej godkända
Om installationen
PanelerDenim: U N3 XXX BW 108H
MontagesystemWeland Stål: Papptak
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörUndercentral
TillbehörCHINT: Huawei DTSU666 (med CT)
TillbehörSäkerhetsbrytare AC
Installerad av 1KOMMA5° Syd (fd SolensEnergi) som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
Batteri
Anmärkningar
1/13

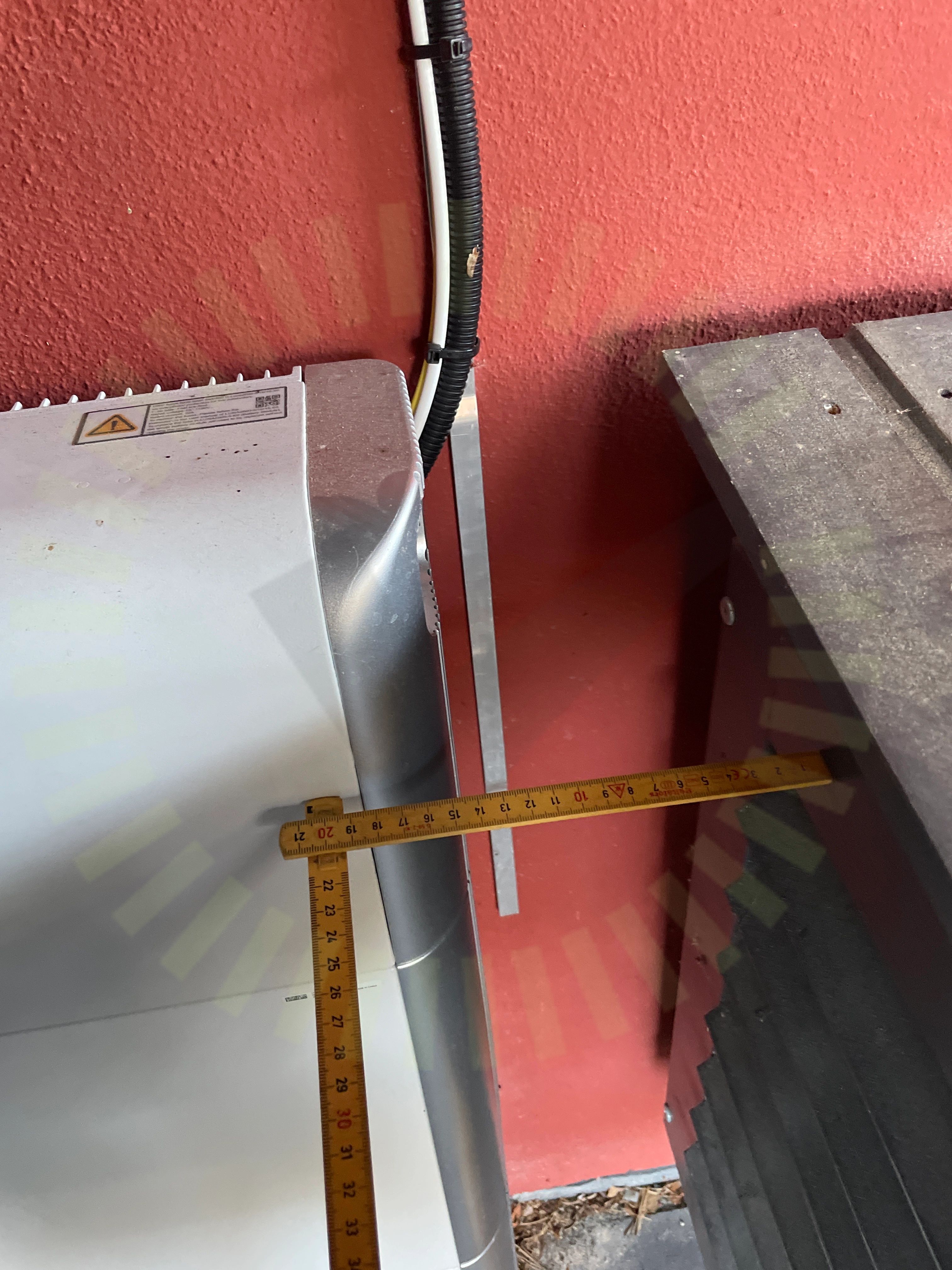

2.1 Närliggande objekt
Inte godkändBatteriet har inte rätt avstånd till omkringliggande material.
LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 70
Godkända kontrollpunkter
12/13Avstånd till växelriktareBatteri PEBatterikåporDC anslutningFastsäkring av produktPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablage
Smartmätare
Godkända kontrollpunkter
4/6Fastsäkring av produktMatning till smartmätareSignalkabel till växelriktarenSkador signalkablage
Ej tillgängligt vid besiktning
2/6Anslutning av CT klämmorPlacering av CT klämmor
Säkerhetsbrytare AC
Anmärkningar
2/7

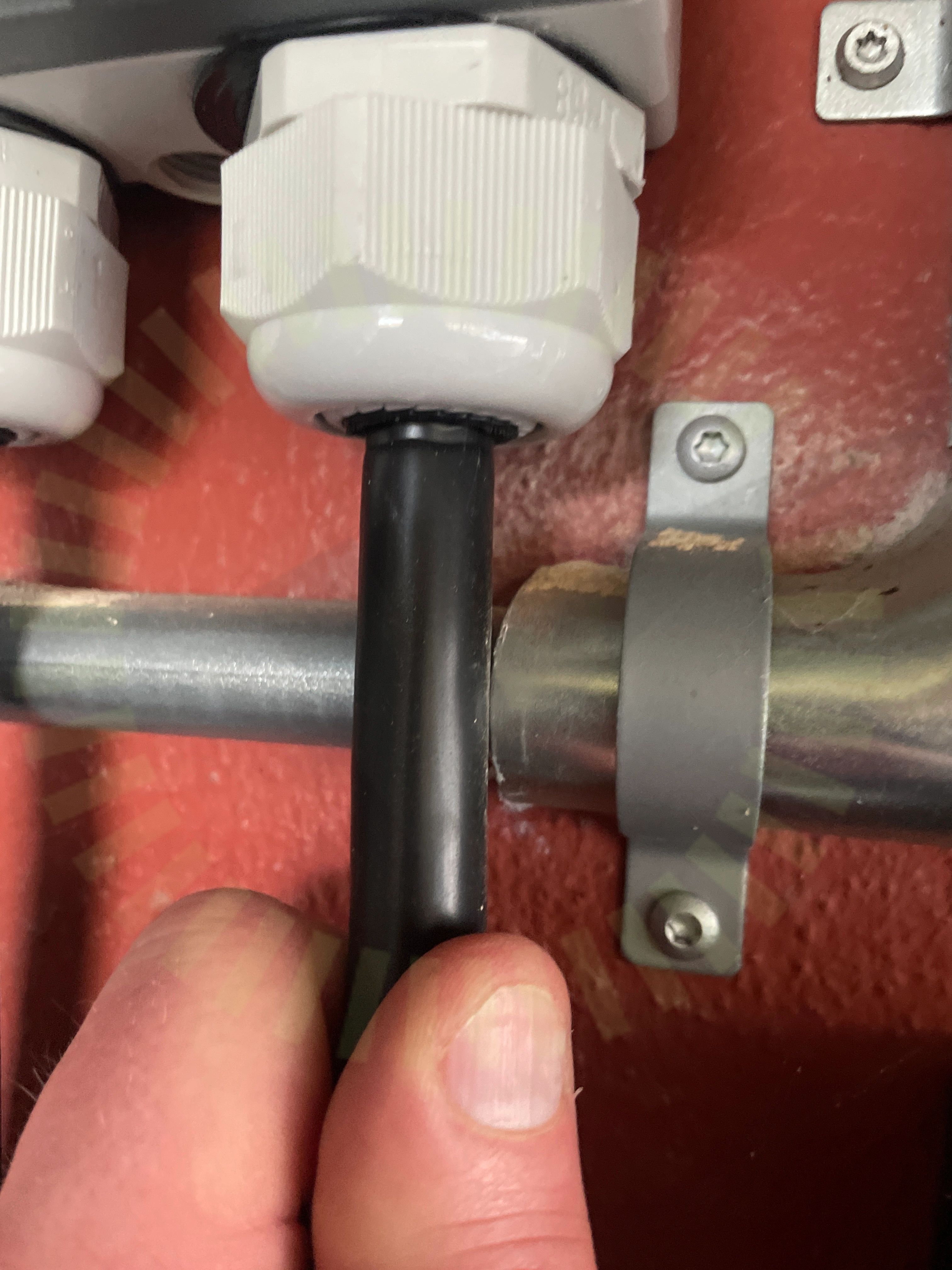

4.1 Kabelinföringar
Inte godkändFörskruvning håller inte om kablage. Går att röra in och ut. Gäller på alla kablar på båda arbetsbrytarna.

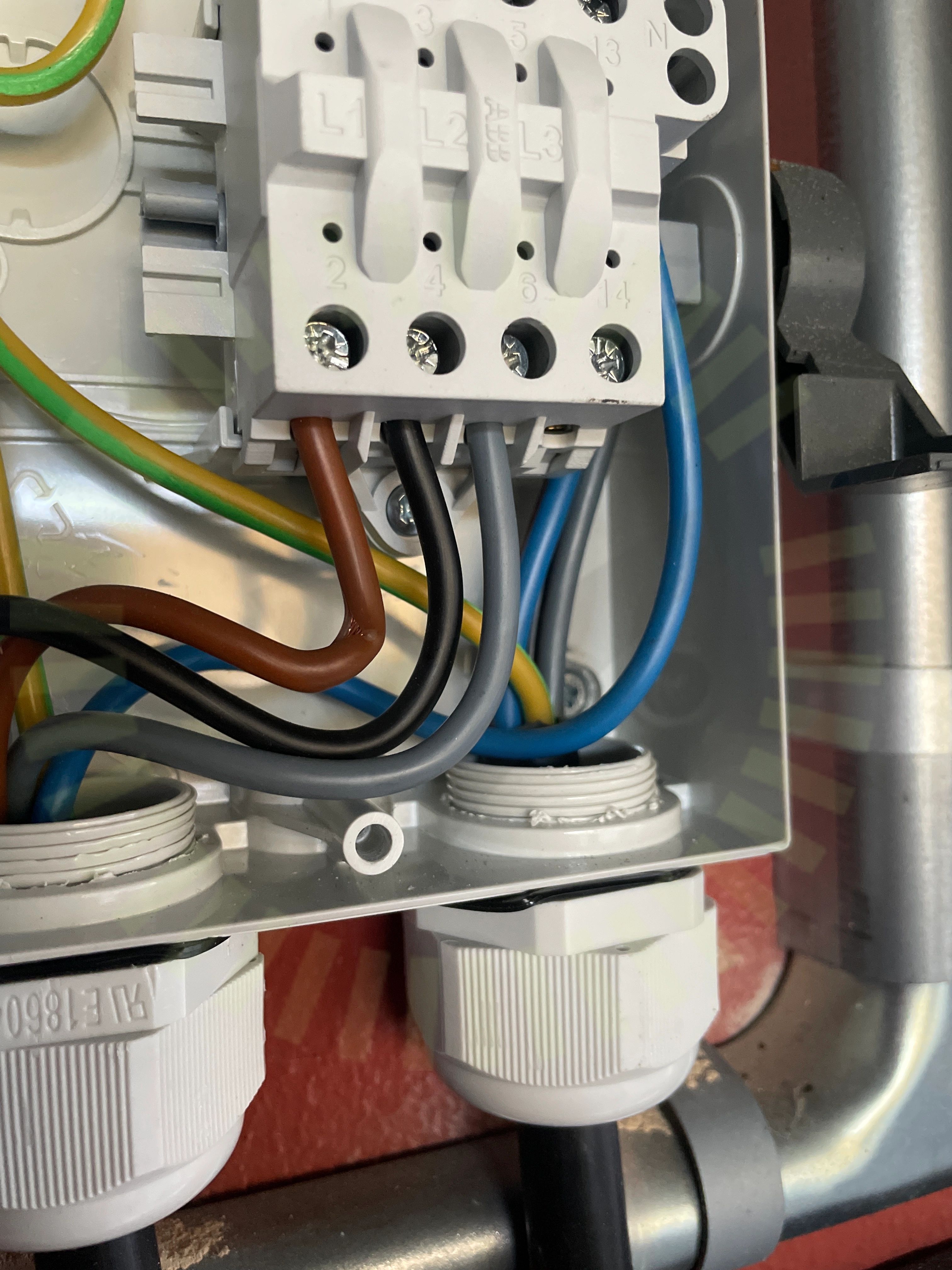

4.2 Skada vid brytare
Inte godkändSkador noterade på kabel L1 i säkerhetsbrytare B.
Godkända kontrollpunkter
5/7Anslutningar i brytareEgenskaperIdentifieringInfästningPlacering Säkerhetsbrytare
Tak 1, Denim: U N3 XXX BW 108H
Anmärkningar
4/175.1 Avstånd till hav
Inte godkändTillverkarens garantivillkor tillåter inte installation för nära havet.
Denim: Installation manual for glass glass modules 2023.07, Sida 4

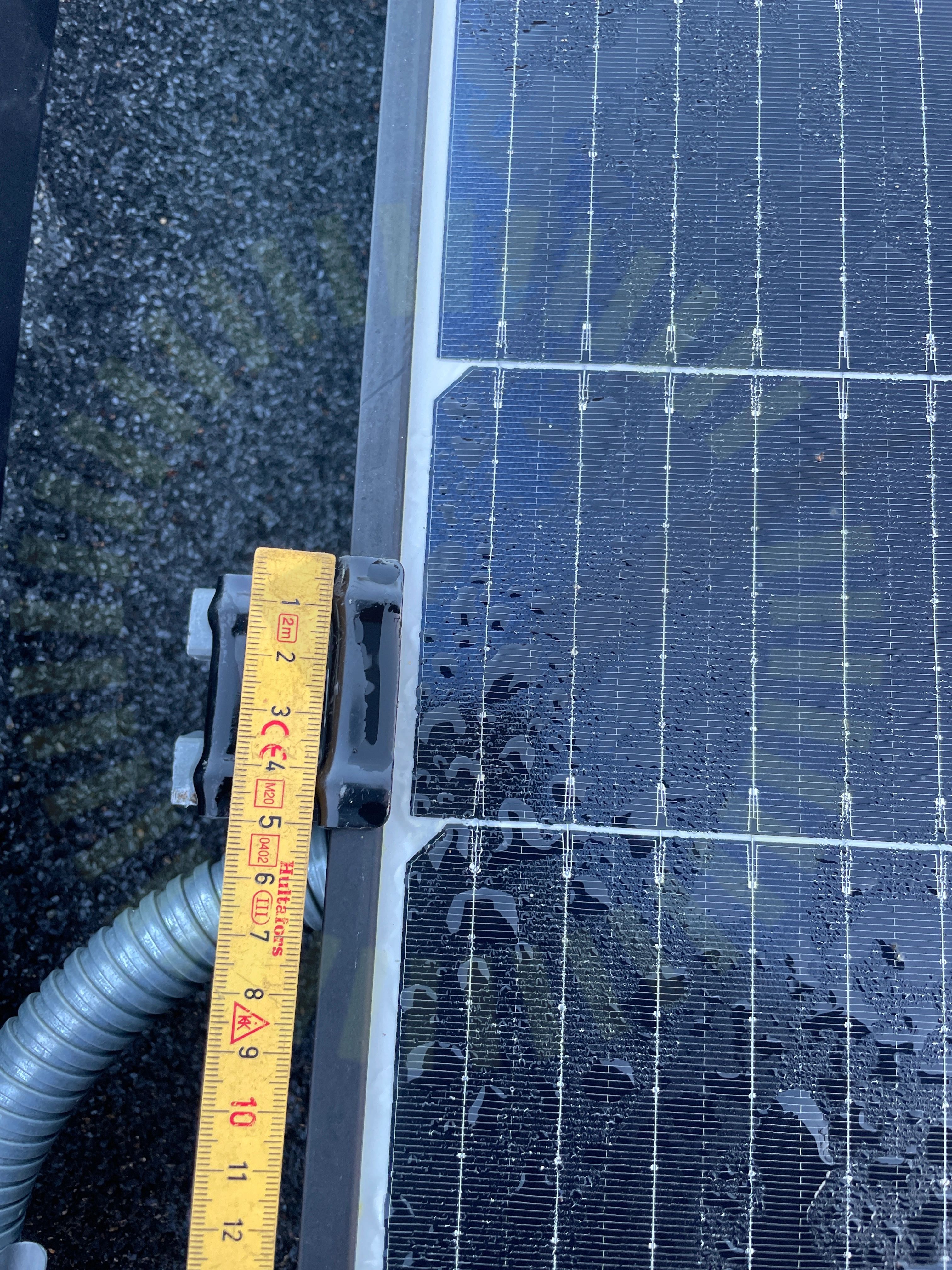

5.2 Klämmornas storlek
Inte godkändMontagesystemets fästen är för små och följer inte tillverkarens anvisningar kring fästenas storlek.
Denim: Installation manual for glass glass modules 2023.07, Sida 8

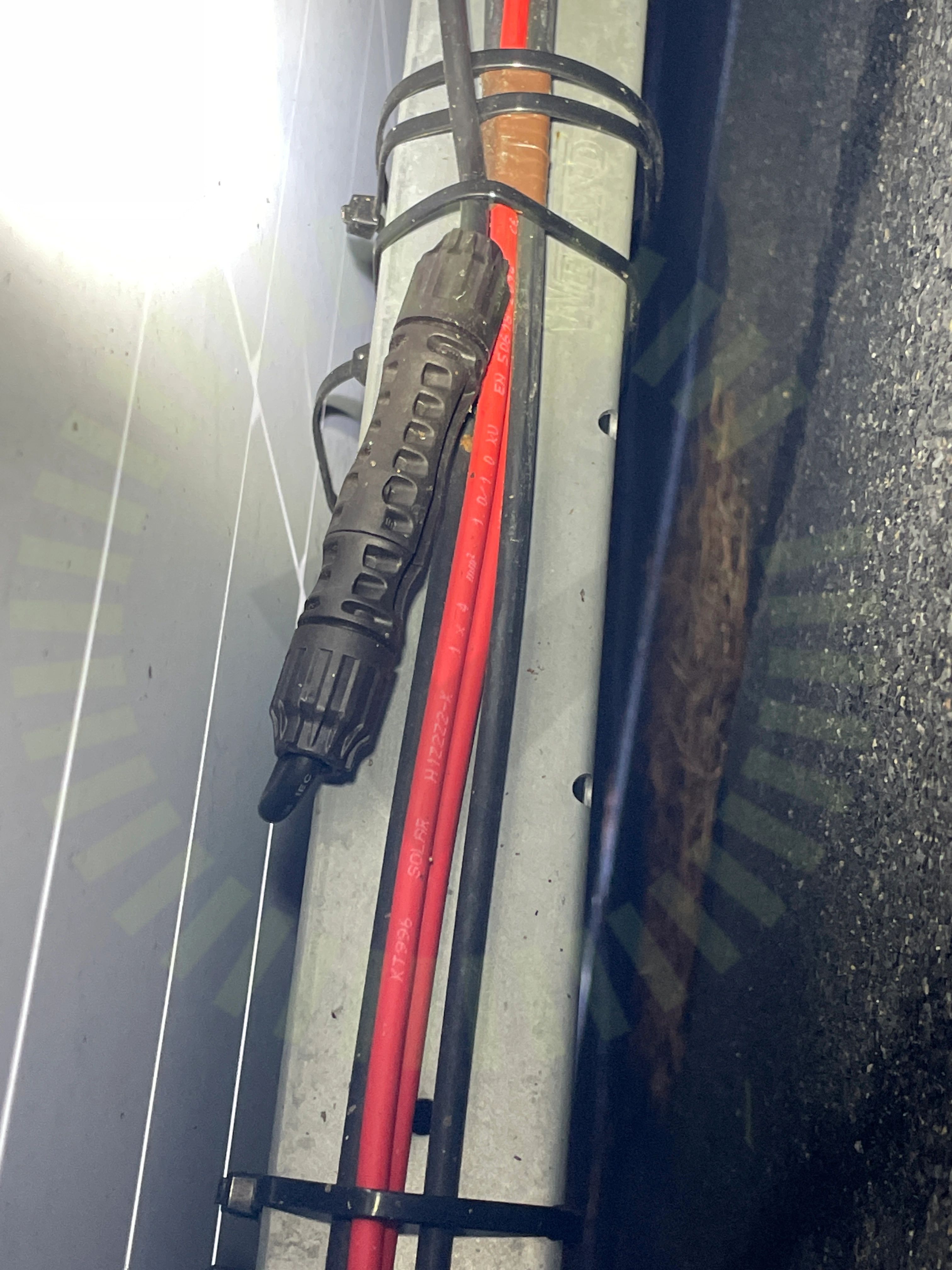

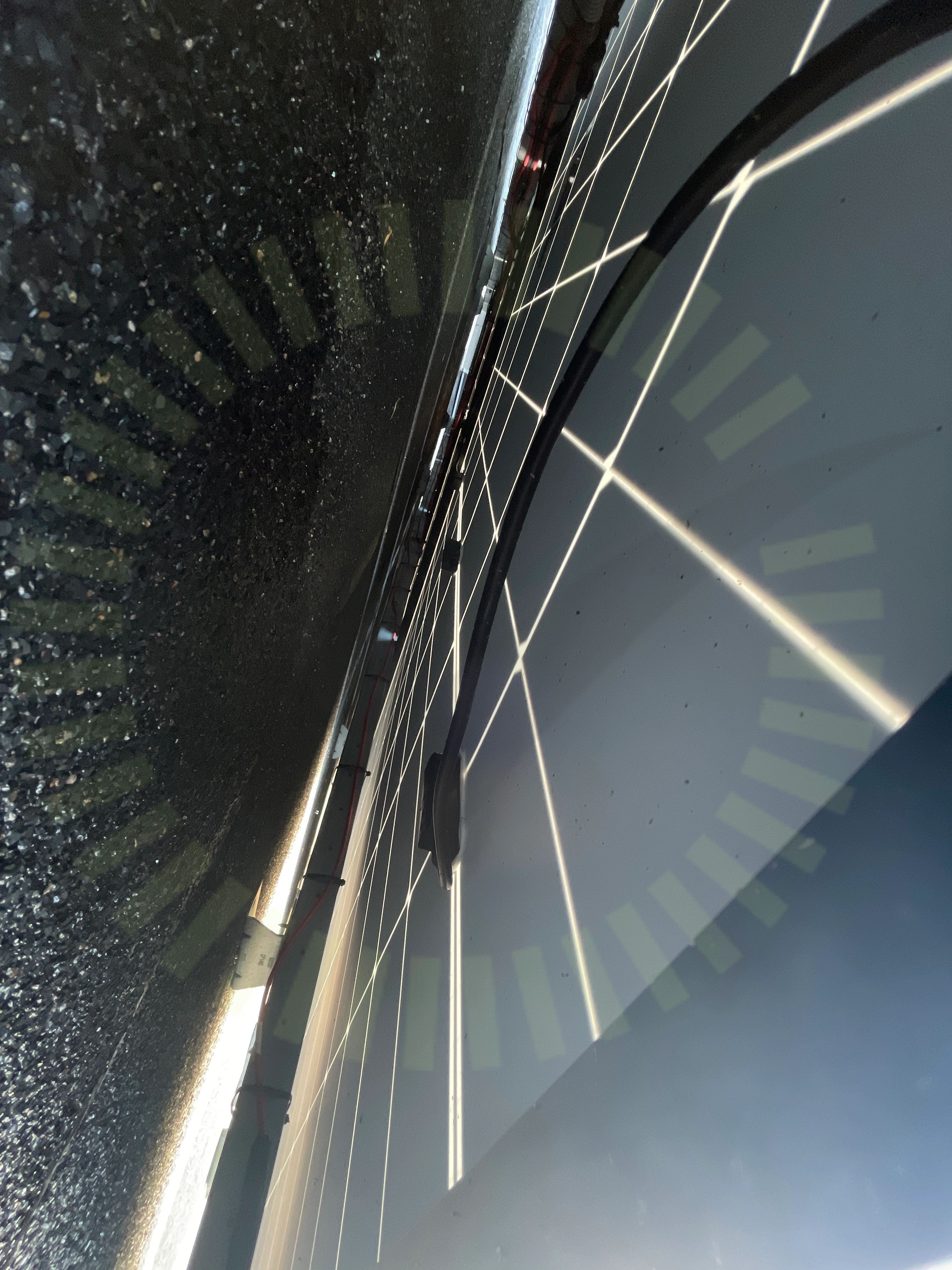

5.3 Panelkablaget böjradie
Inte godkändPanelernas kablar har en för skarp böjradie.
SS 436 40 00 (522.8.3)
5.4 Kopplingslåda böjradie
Inte godkändBöjradien från kopplingslådan är för skarp.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
13/17DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, Weland Stål: Papptak
Anmärkningar
9/226.1 CC infästningar
Inte godkändInfästningen är inte monterad med korrekt CC mått.
MA5103 Sid 1 (2) | Version 7 - 230914

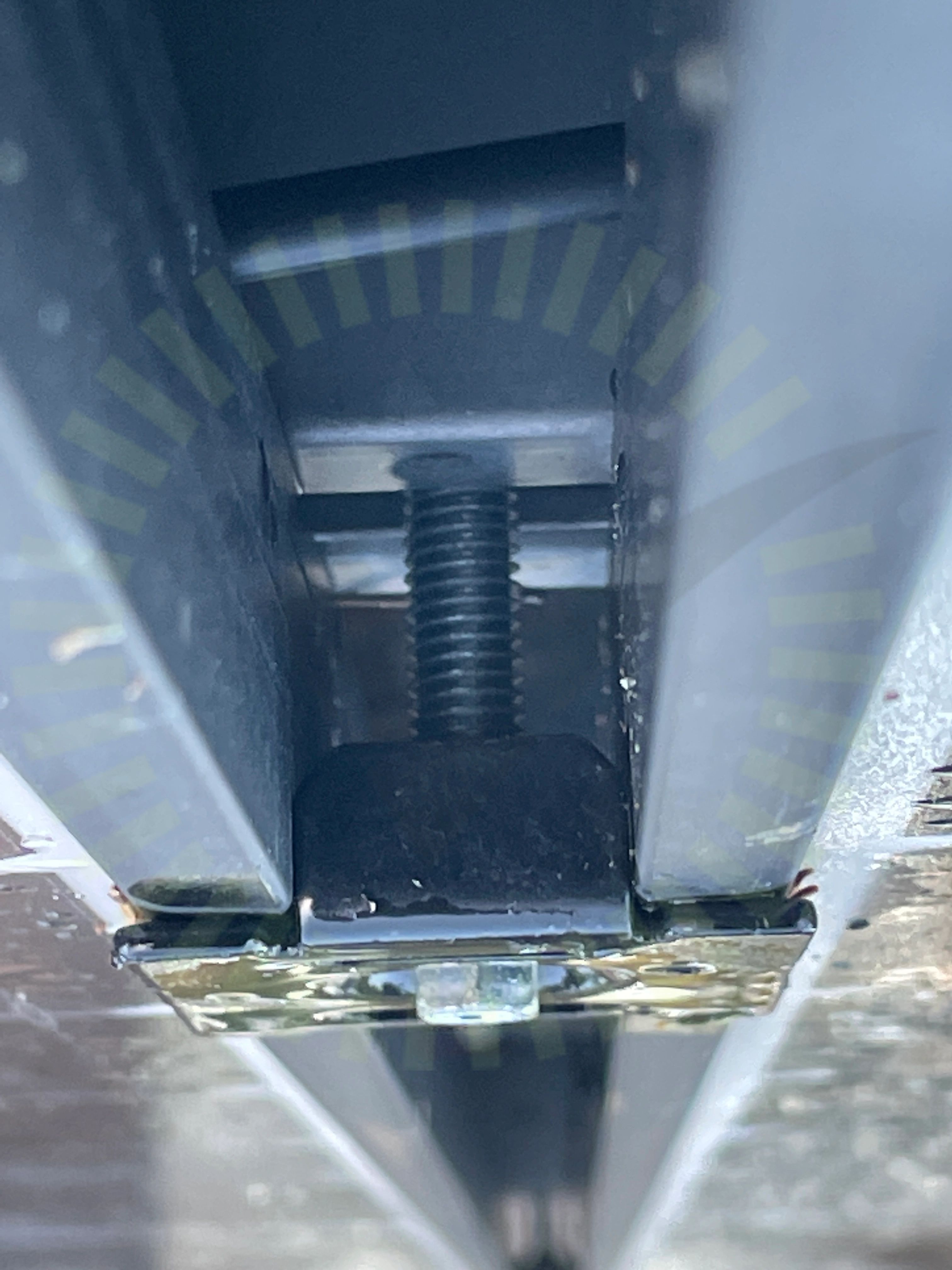

6.2 Klämmor rätt förläggning
Inte godkändMittfäste är inte korrekt monterade. Bottendel ligger inte korrekt i skenan.
MA5111 Sid 1 (1) | Version 4 - 221117

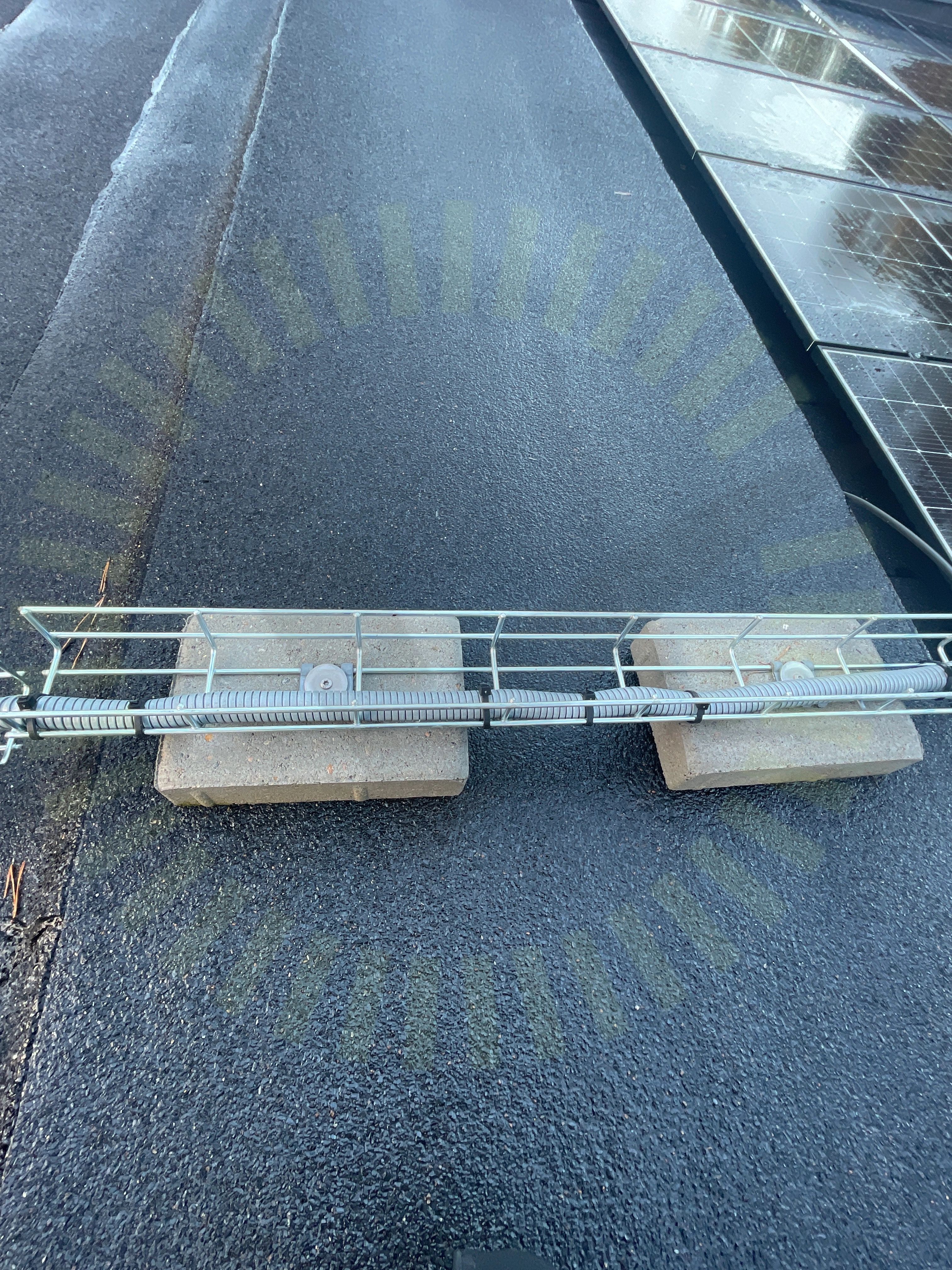

6.3 Skador
Inte godkändBallaststen ligger direkt på papptak.

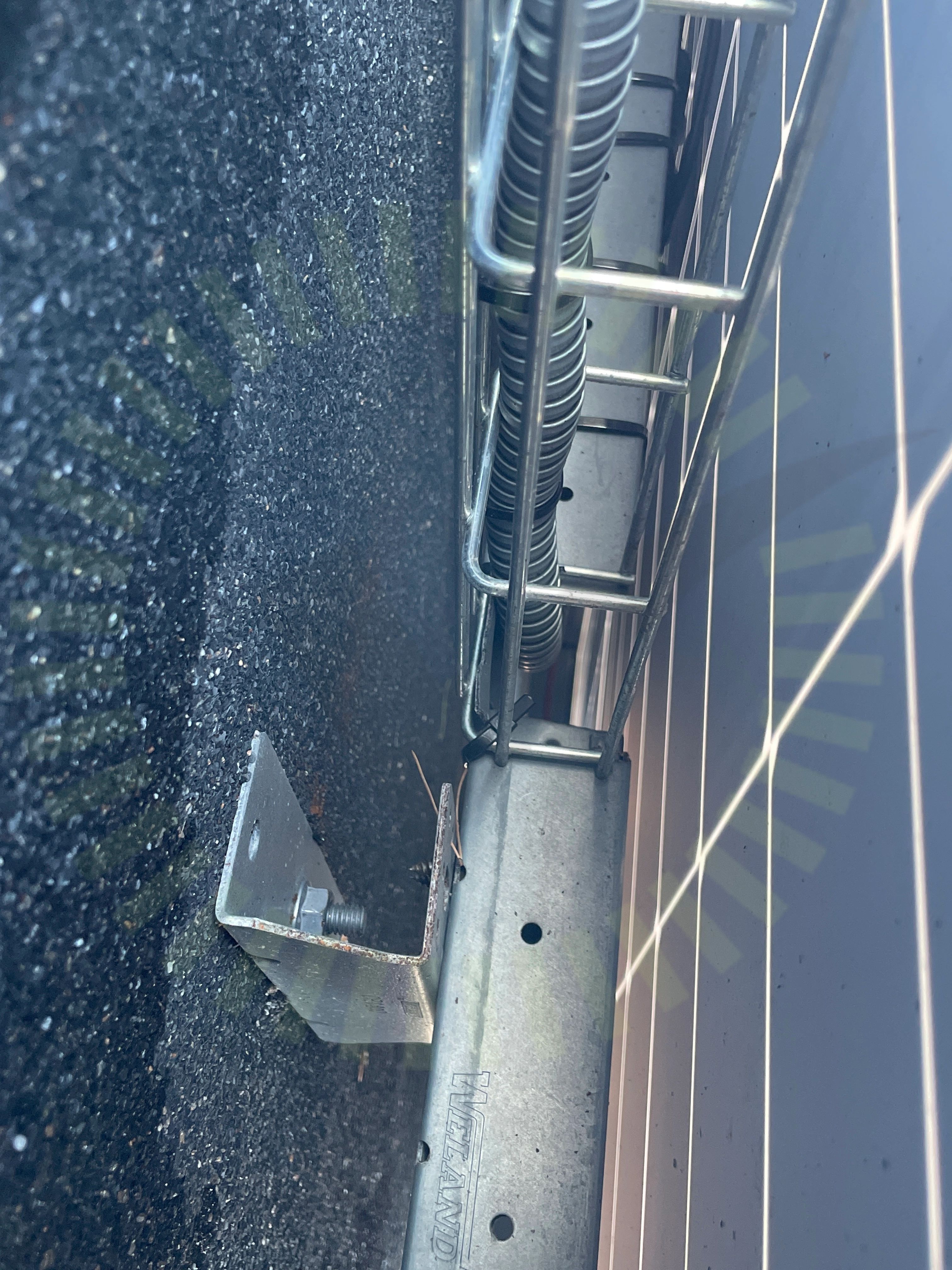

6.4 Åverkan på skenor
Inte godkändMan har gjort skada på skena, detta påverkar hållfastheten på skenan.

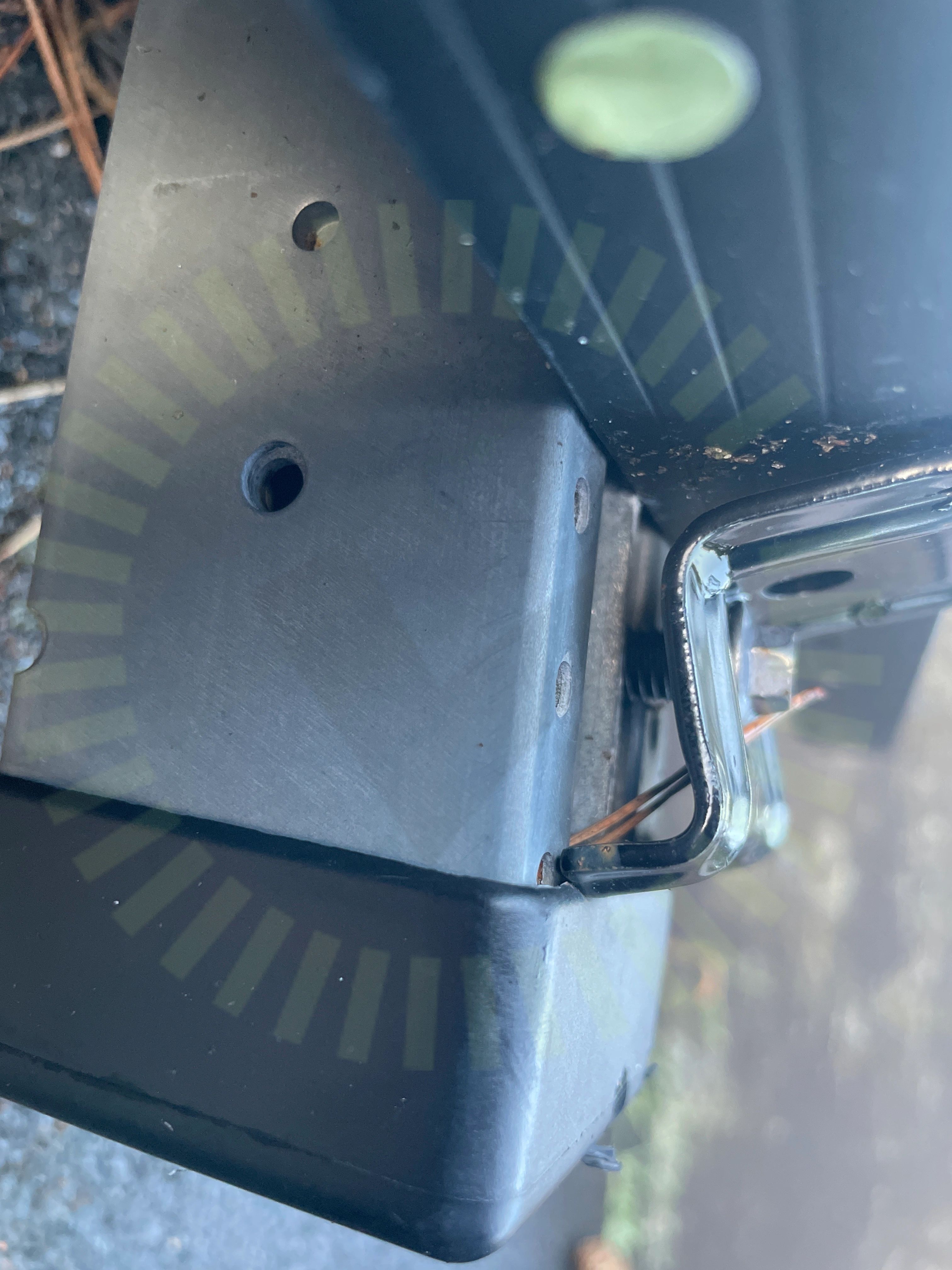

6.5 Ändfäste
Inte godkändÄndfästen ligger inte korrekt. Bottendel ligger inte korrekt i skenan.

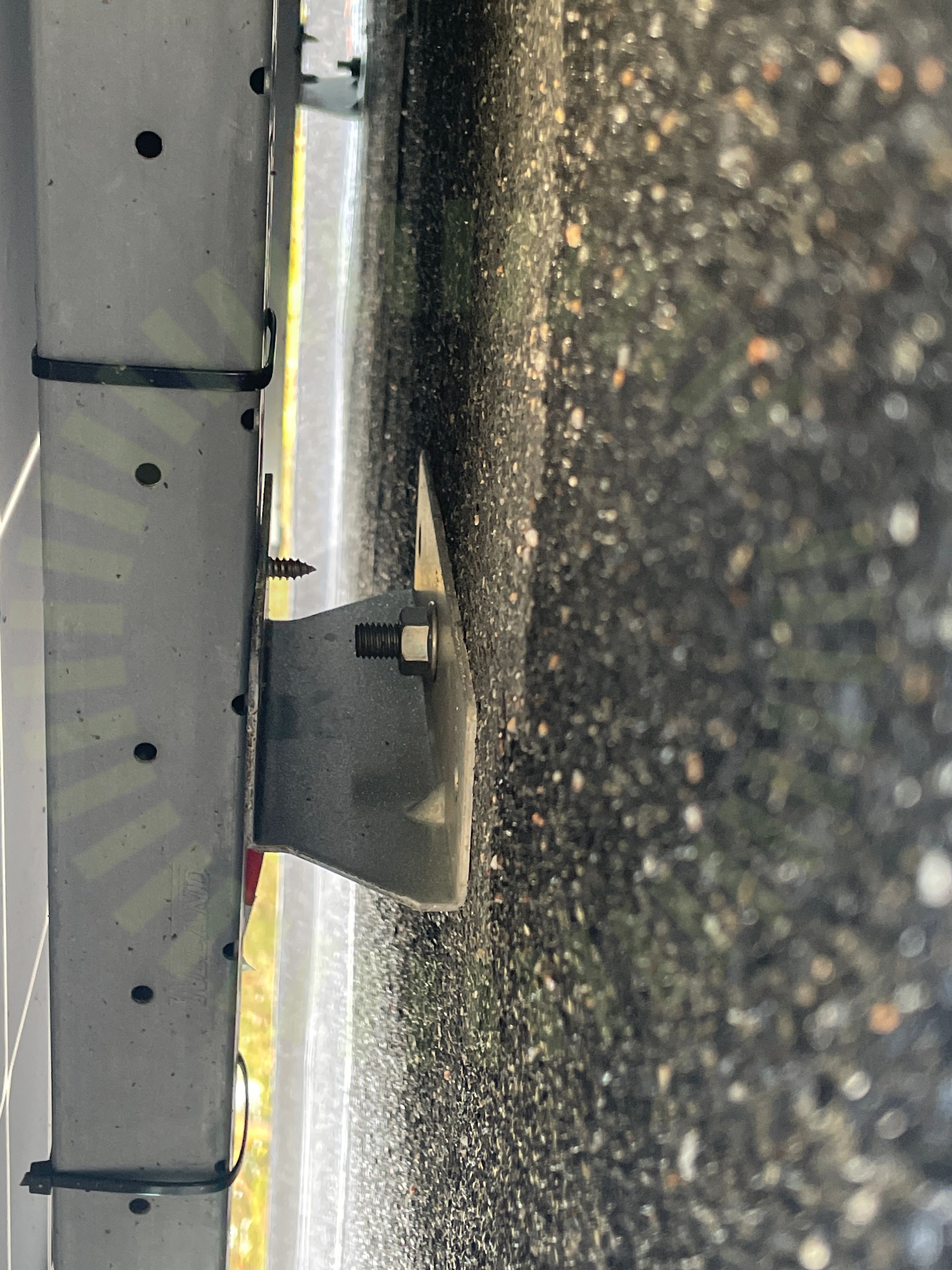

6.6 Skenornas infästning
Inte godkändSkenan är inte fäst i infästningsmaterialet korrekt. Skruv saknas.
MA5103 Sid 1 (2) | Version 7 - 230914
6.7 Skenornas överhäng
Inte godkändÖverhänget från sista infästningskrok är inte korrekt.

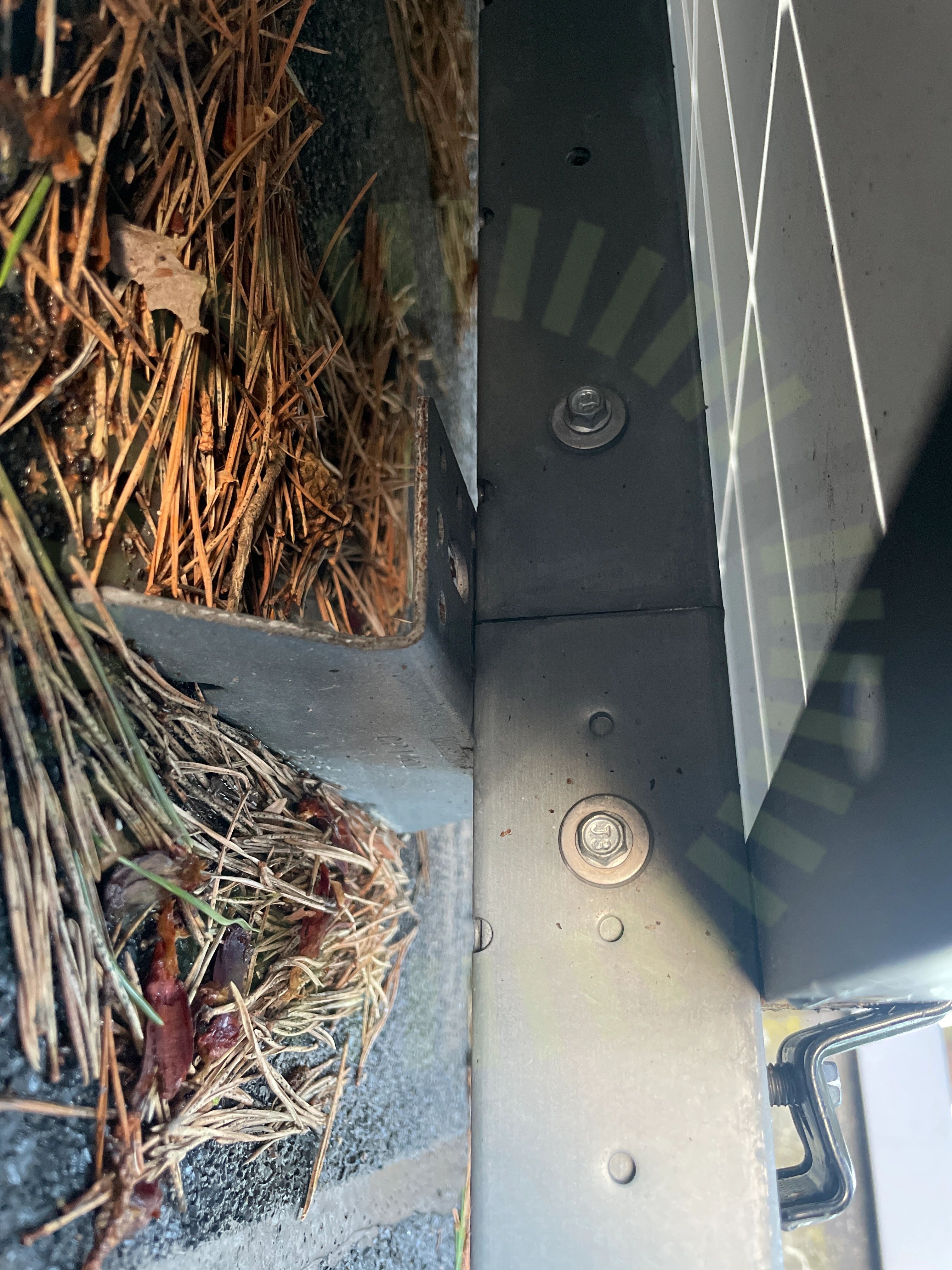

6.8 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad. Detta gäller generellt på alla skenskarvar.
MA5103 Sid 1 (2) | Version 7 - 230914

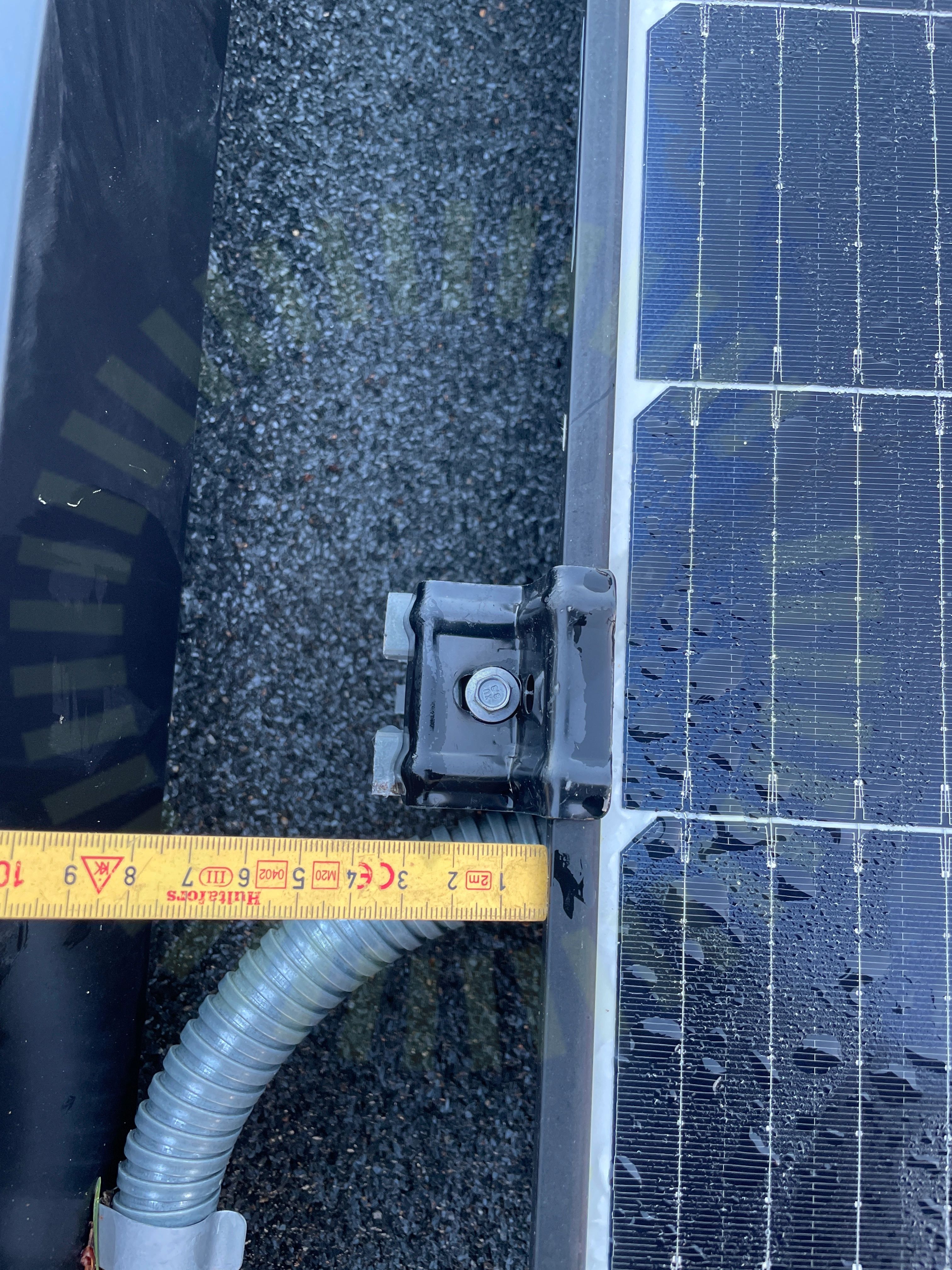

6.9 Ändklämmor skena
Inte godkändFör lite skena sticker ut från slutet av panelkanten.
MA5111 Sid 1 (1) | Version 4 - 221117
Godkända kontrollpunkter
12/22Använd tätskiktsdukDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningKabeldragning mellan takytorKabeluppfästningPlaceringSkenors avstånd till varandraSnö- och VindlastberäkningSvetsning av pappVäderbeständigt material
Ej tillgängligt vid besiktning
1/22Infästning i råspont
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
2/4

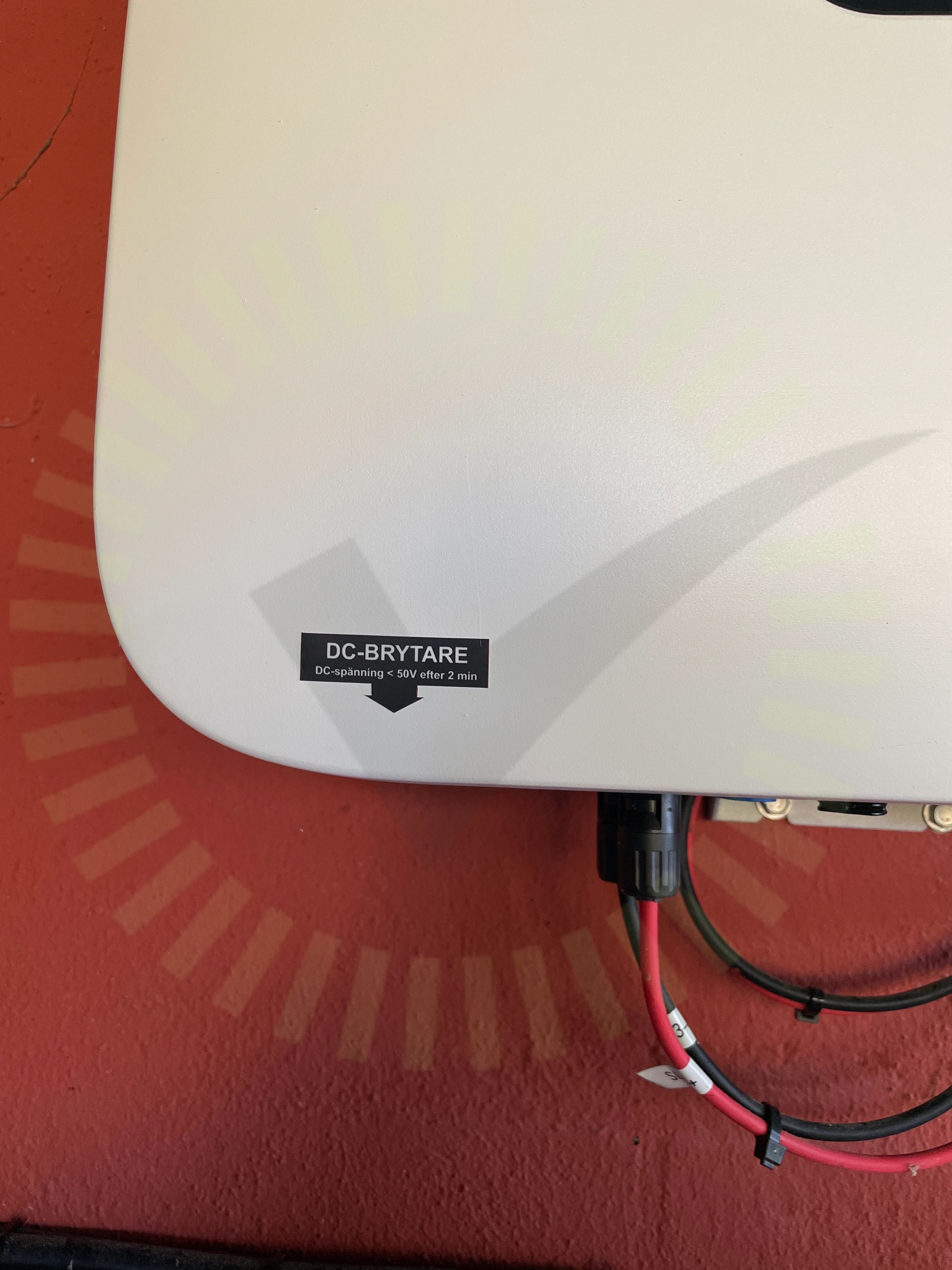

8.1 Missvisande varselmärkning
Inte godkändMärkning är missvisande. Systemet är ej optimerat.

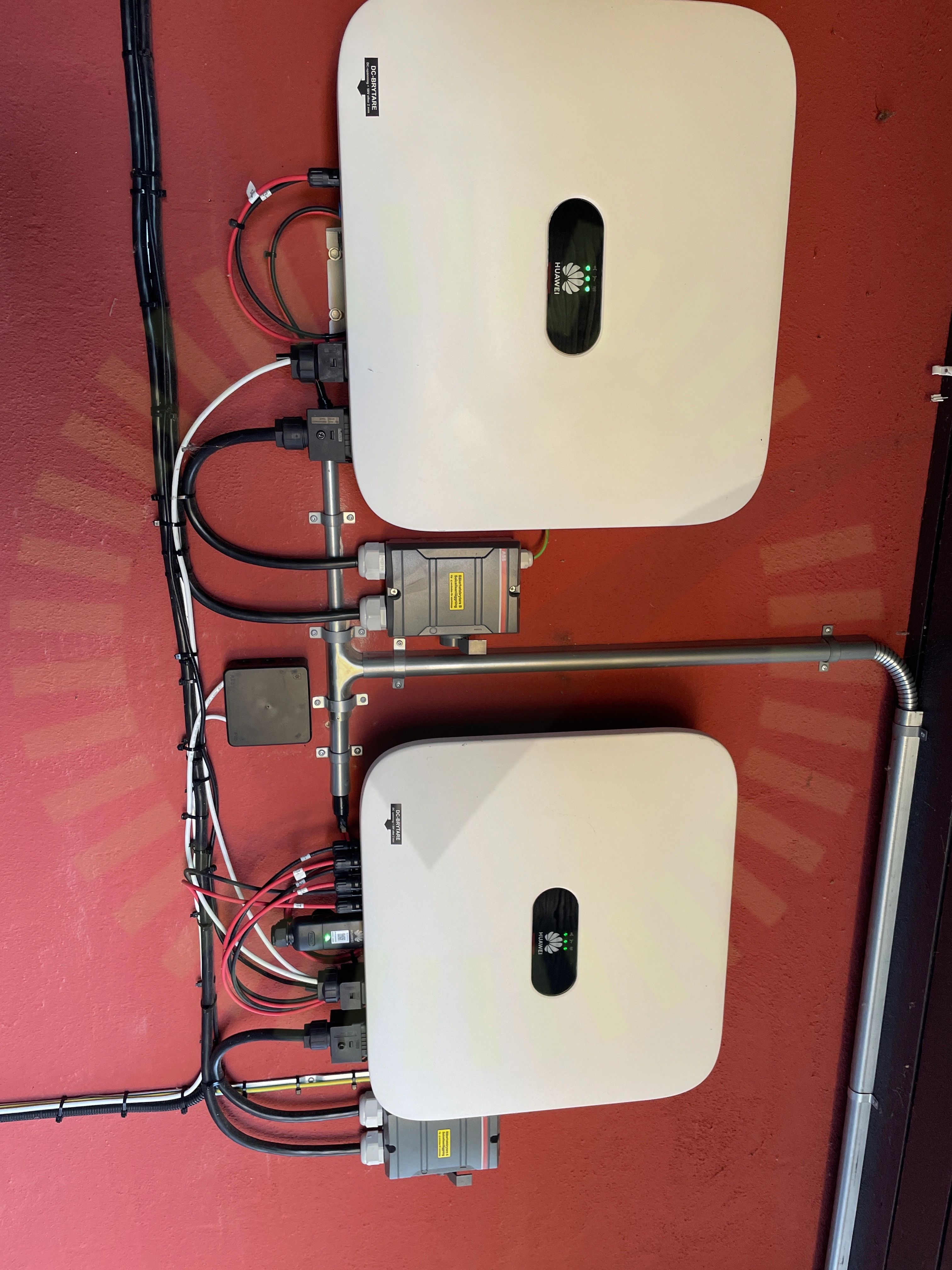

8.2 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
2/4Informering av solcellerVarning för backspänning
Växelriktare
Anmärkningar
6/379.1 Avstånd till hav
Inte godkändVäxelriktaren är placerad för nära havet.
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 8
9.2 DC Kontakter anslutning
Inte godkändFörskruvningar är bottnade och har skadat kontaktens tätning. Detta på flertalet av kontakterna.
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 48-50
9.3 Dubbel matning
Inte godkändHuvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.
SS 436 40 00 (312.2.1.2 / 512.1.2)
9.4 Växelriktare: Dålig produktion
KundkommentarKund nämner att ena växelriktaren ger dålig produktion samt blinkar rött vissa tillfällen. Leverantör ska kolla upp vad detta beror på.
9.5 Skarp kant
Inte godkändKablage ligger mot skarp kant.

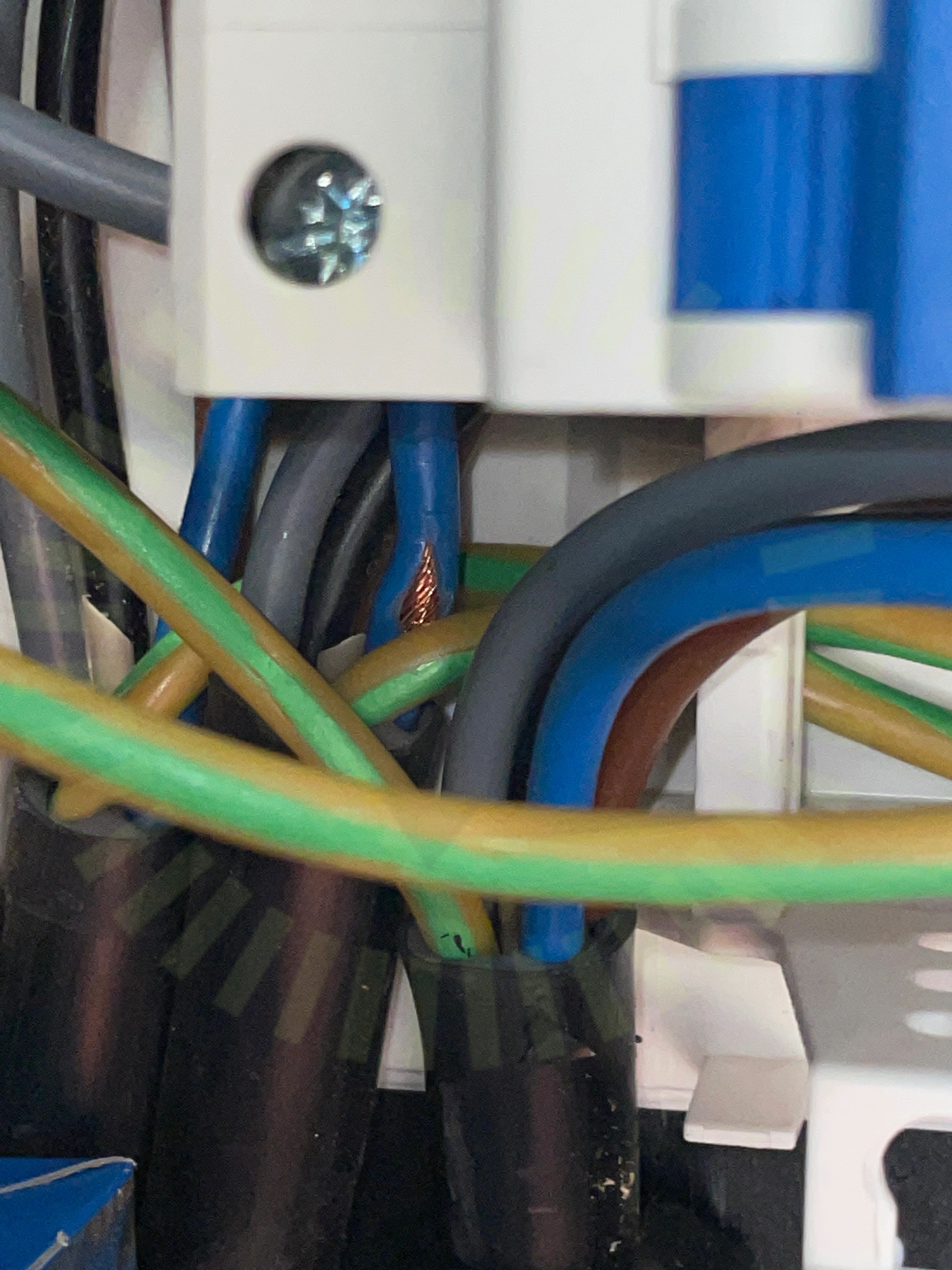

9.6 Skadat kablage
Inte godkändEn av neutralledarna i kapslingen är skadad.
Godkända kontrollpunkter
31/37AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
