Besiktningsrapport

Kunden har fått för lite kabel för att kunna förlägga markslang korrekt fram till de olika markställningarna.

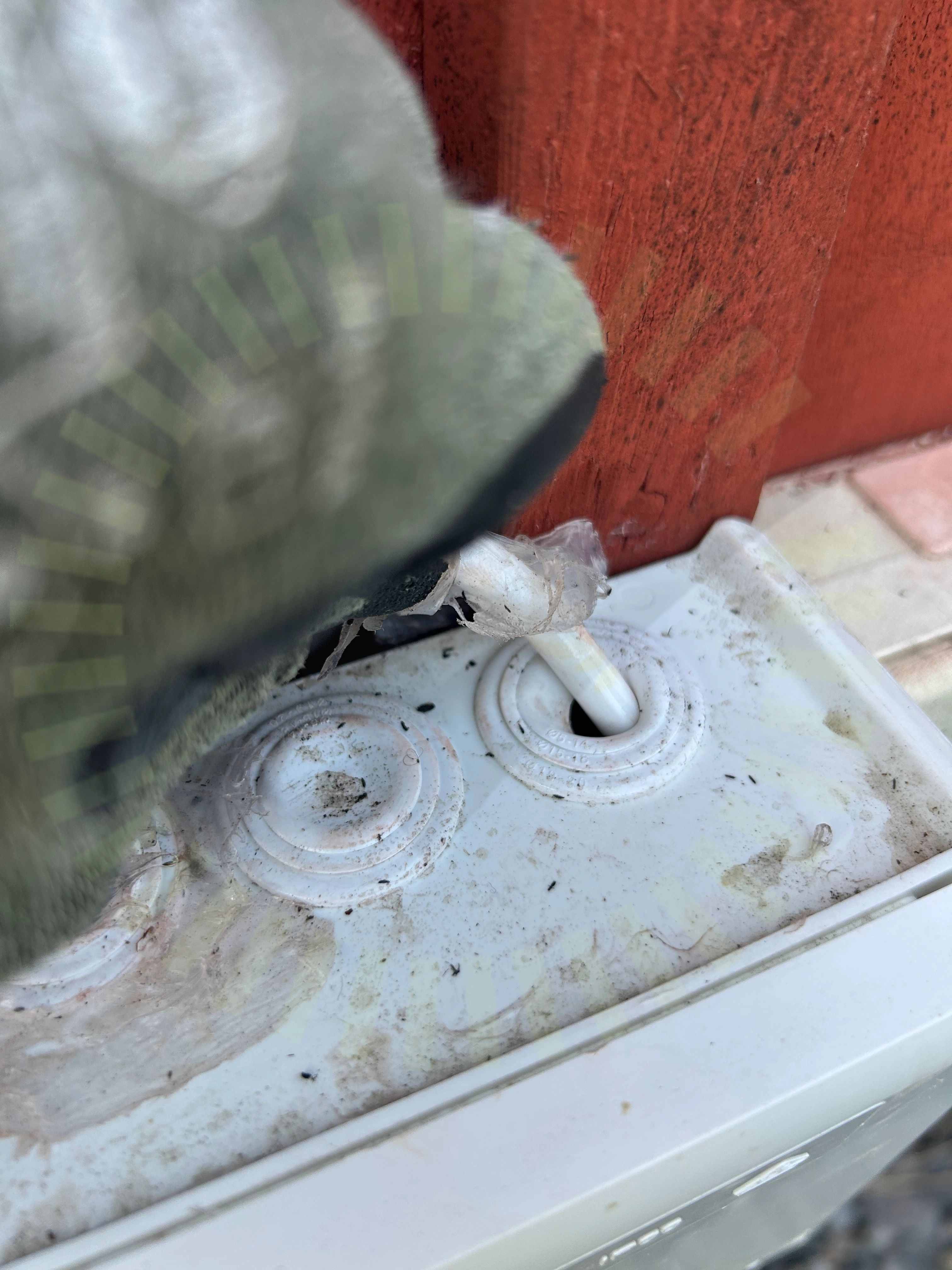

Kopplingslåda som installerats på bostadshusets fasad håller inte tätt runt signalkabel. Kabeln går in på ovansidan och fukt kan ta sig in i kapslingen.

Mätningar av DC strängar saknas.

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

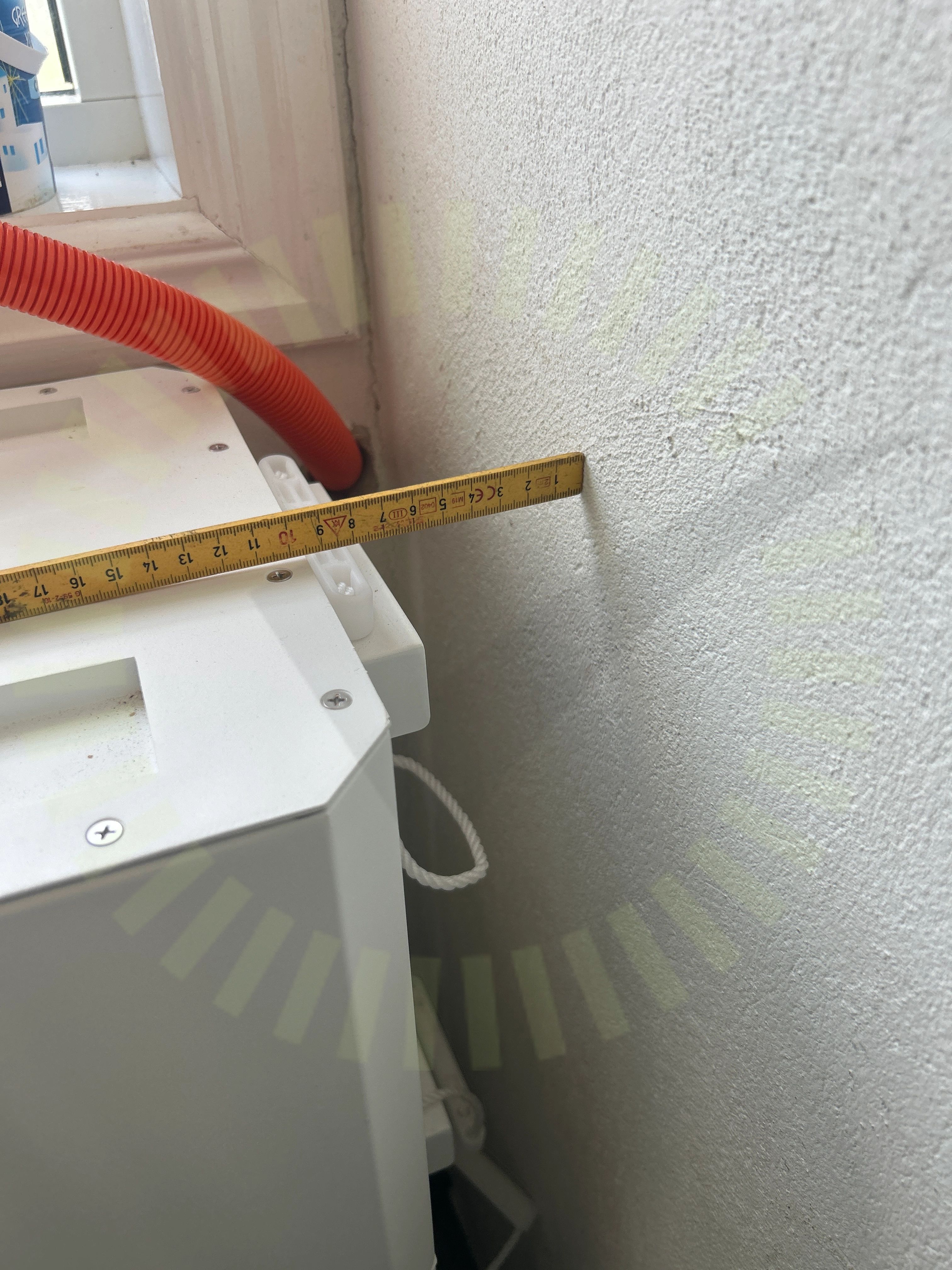

Batteriet har inte rätt avstånd till omkringliggande material.

Växelriktaren är inte jordad och därmed är inte batteriet jordat.

Växelriktaren är inte fastsäkrad alls. Två skruv per modul krävs enligt tillverkaren. Batteriet bedöms ostadigt vid besiktning.

Smartmätaren har registrerat export av produktion under tiden anläggningen var avstängd. Den har inte registrerat import av el under denna tid.

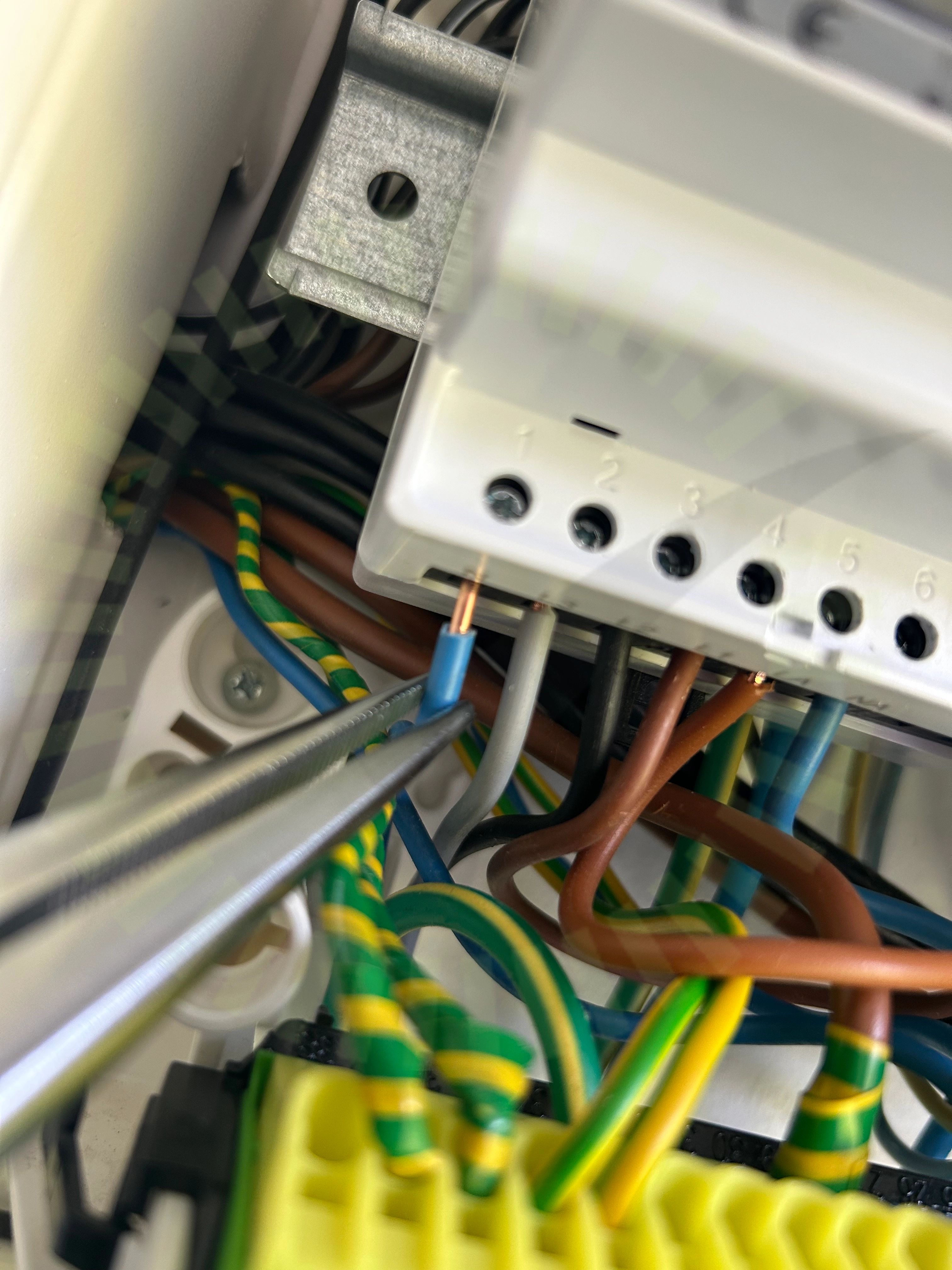

Smartmätarens matande kablar är inte korrekt anslutna. Neutralledare är lös i plint.

CT klämmor är anslutna efter laster. CT-klämmor mäter bara bostadshuset och inte hela elanläggningen.

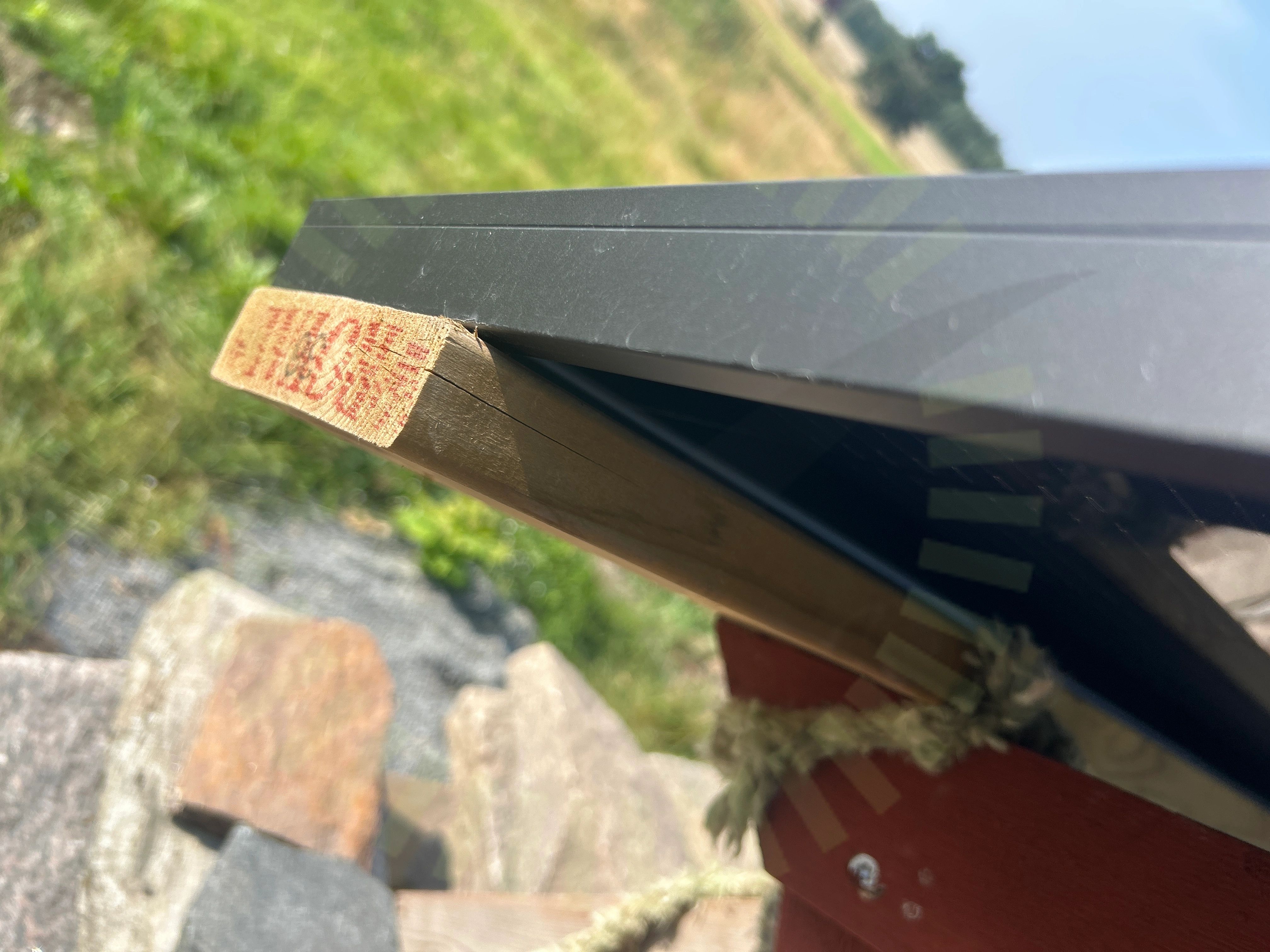

Panelernas dräneringshål täcks för.

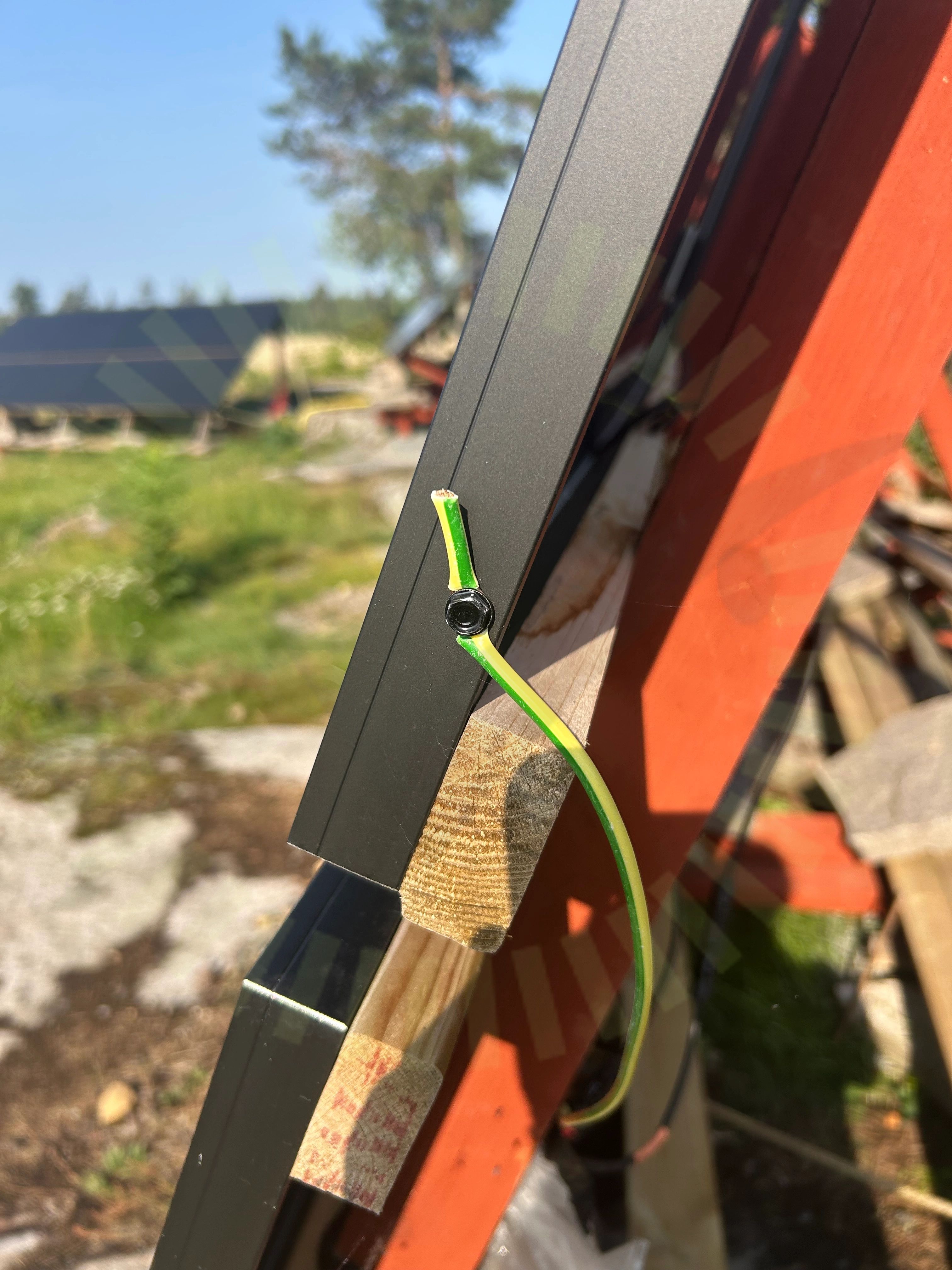

Funktionsjord är felaktigt utförd på flera sätt. Tillverkaren har anvisningar för hur funktionsjord ska utföras och det är inte tillåtet att skruva i panelramen. Varje modul har ett förborrat hål för jordning som ska användas. Ledare får absolut inte vara gulgrön då det innebär skyddsjord. För att funktionsjord ska kunna larma växelriktaren om isolationsfel krävs att hela anläggningen är inkopplad. Endast två ställningar av fyra är inkopplade med funktionsjord.

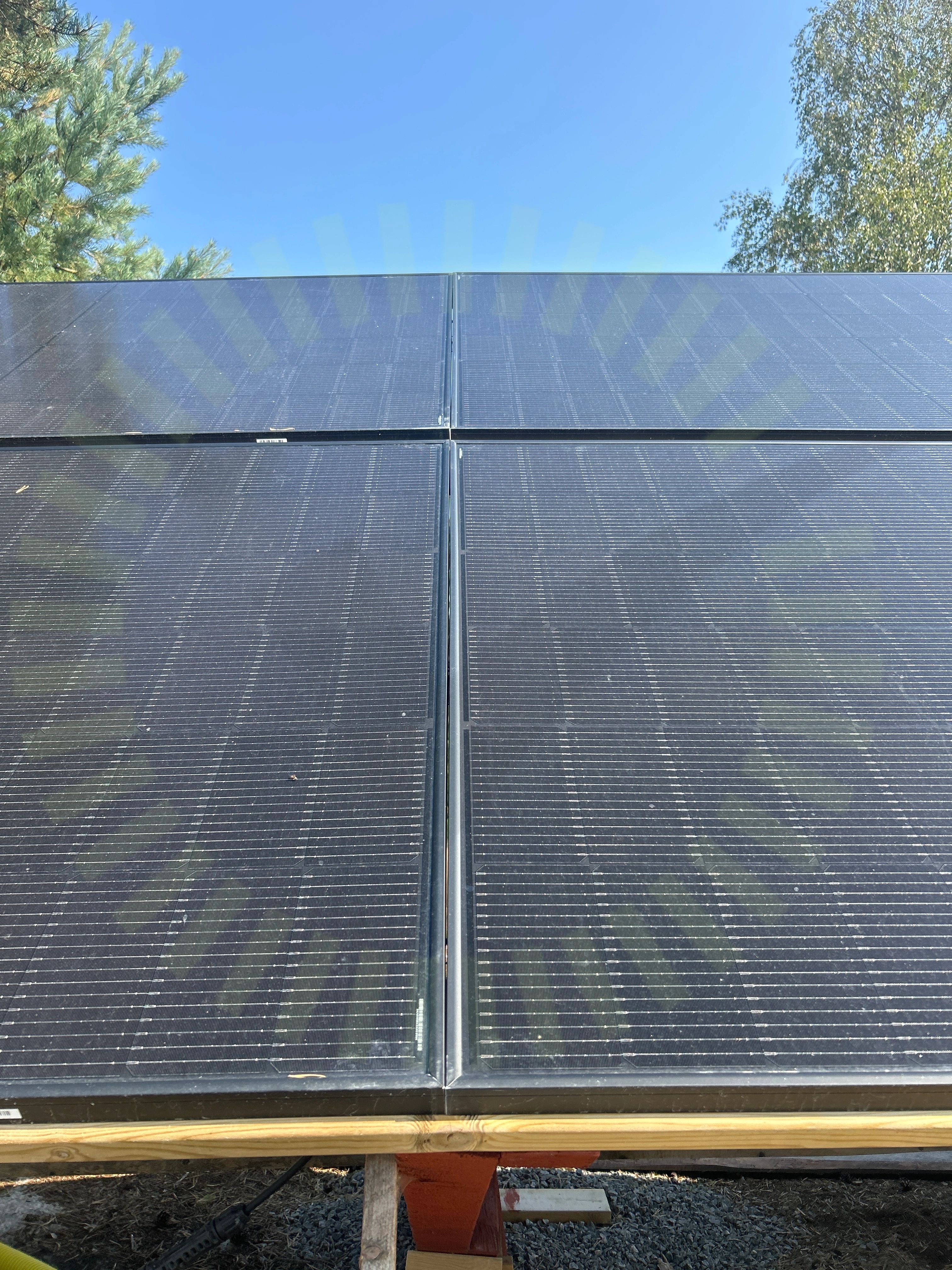

Panelernas ramar är inte separerade.

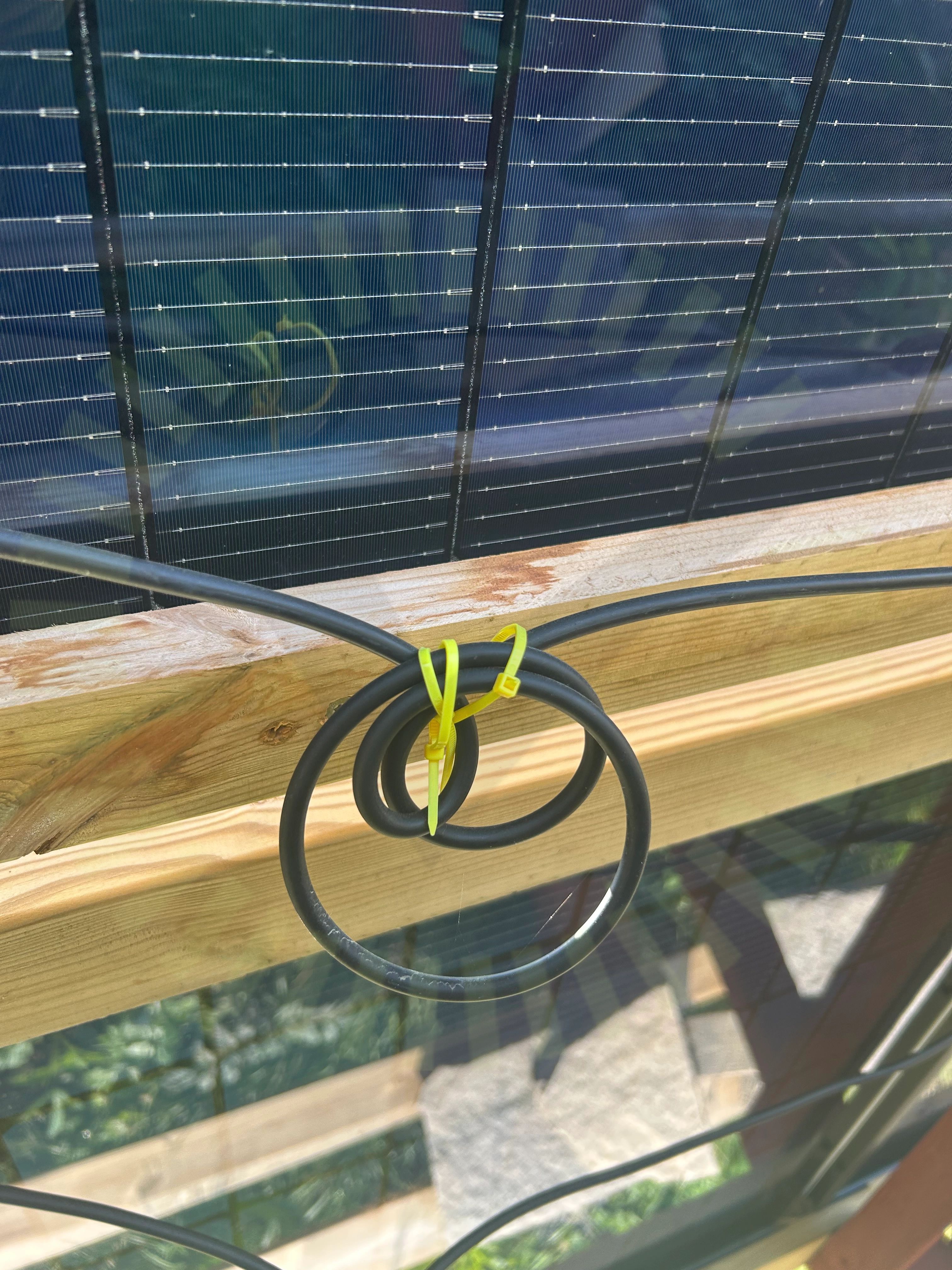

Buntband från transporten sitter kvar. Dessa ska tas bort enligt tillverkarens anvisningar. De är inte väderbeständiga och kommer med tiden vittra sönder.

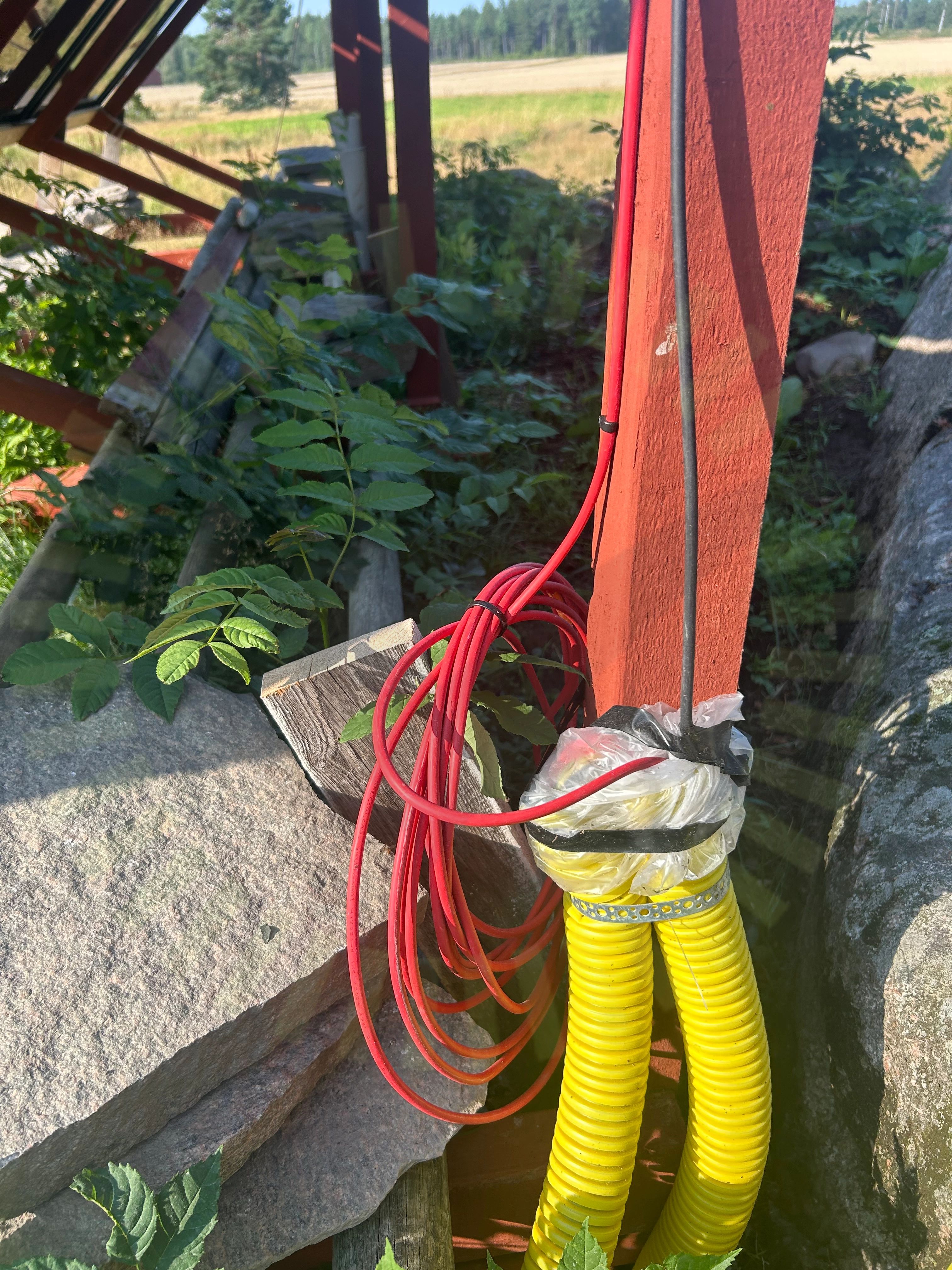

Installatör och kund har kommit överens om att lämna extra kabel ifall kund vill flytta eller justera lutning på markställningar i framtiden. Den extra kabeln är inte förlagd med hänsyn till mekanisk påfrestning.

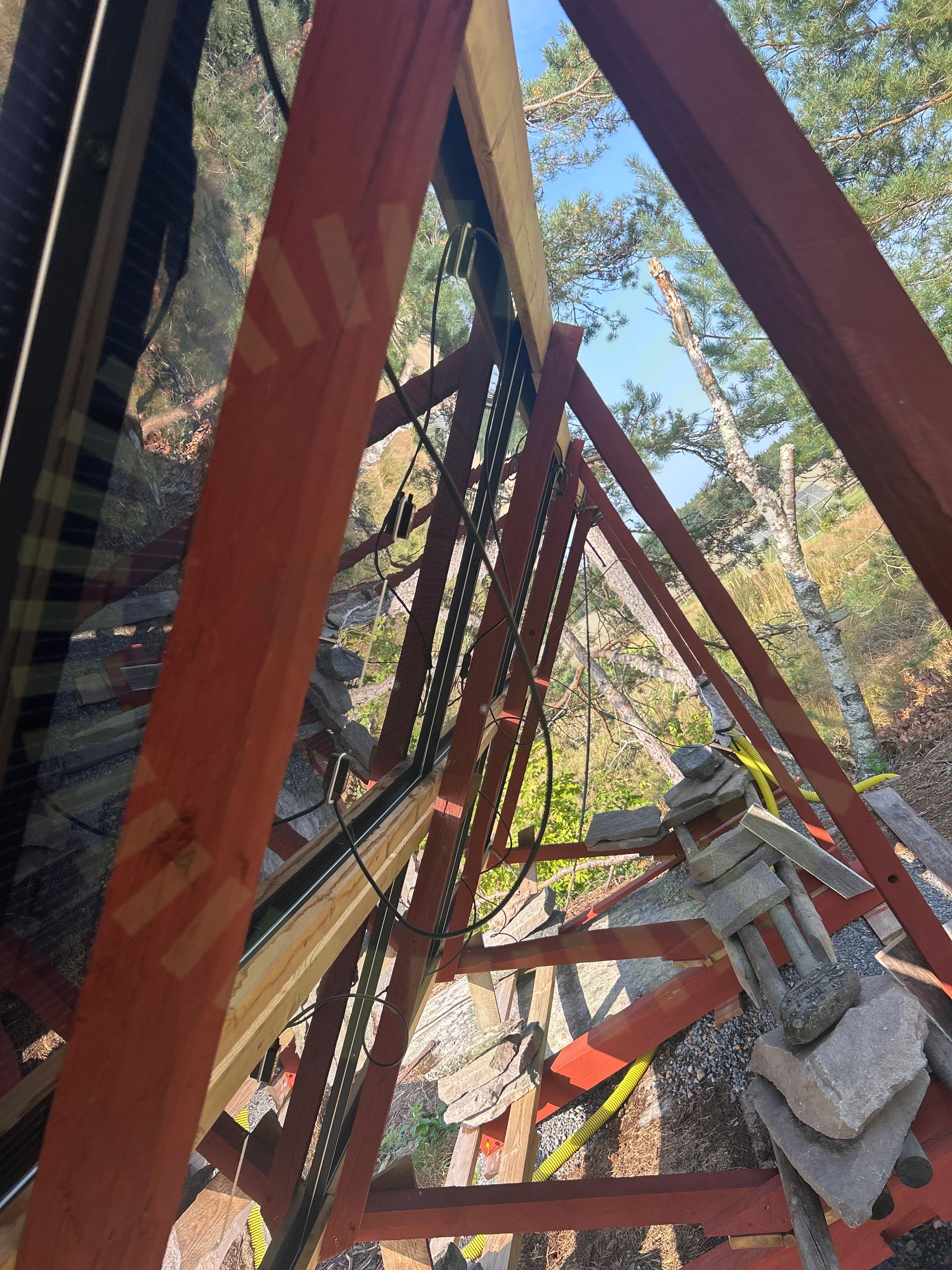

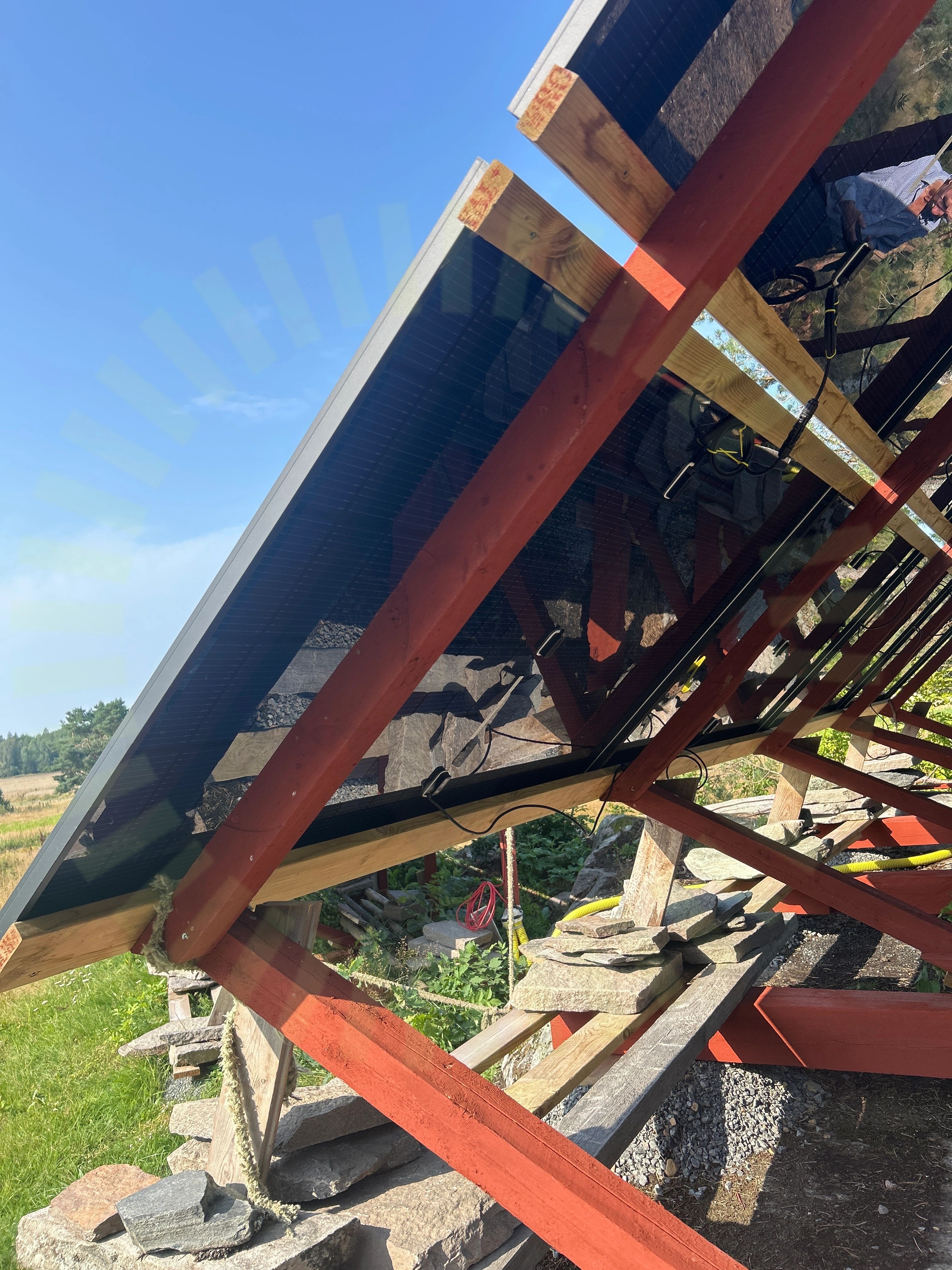

Kabeluppfästning är obefintligt utförd på samtliga markställningar.

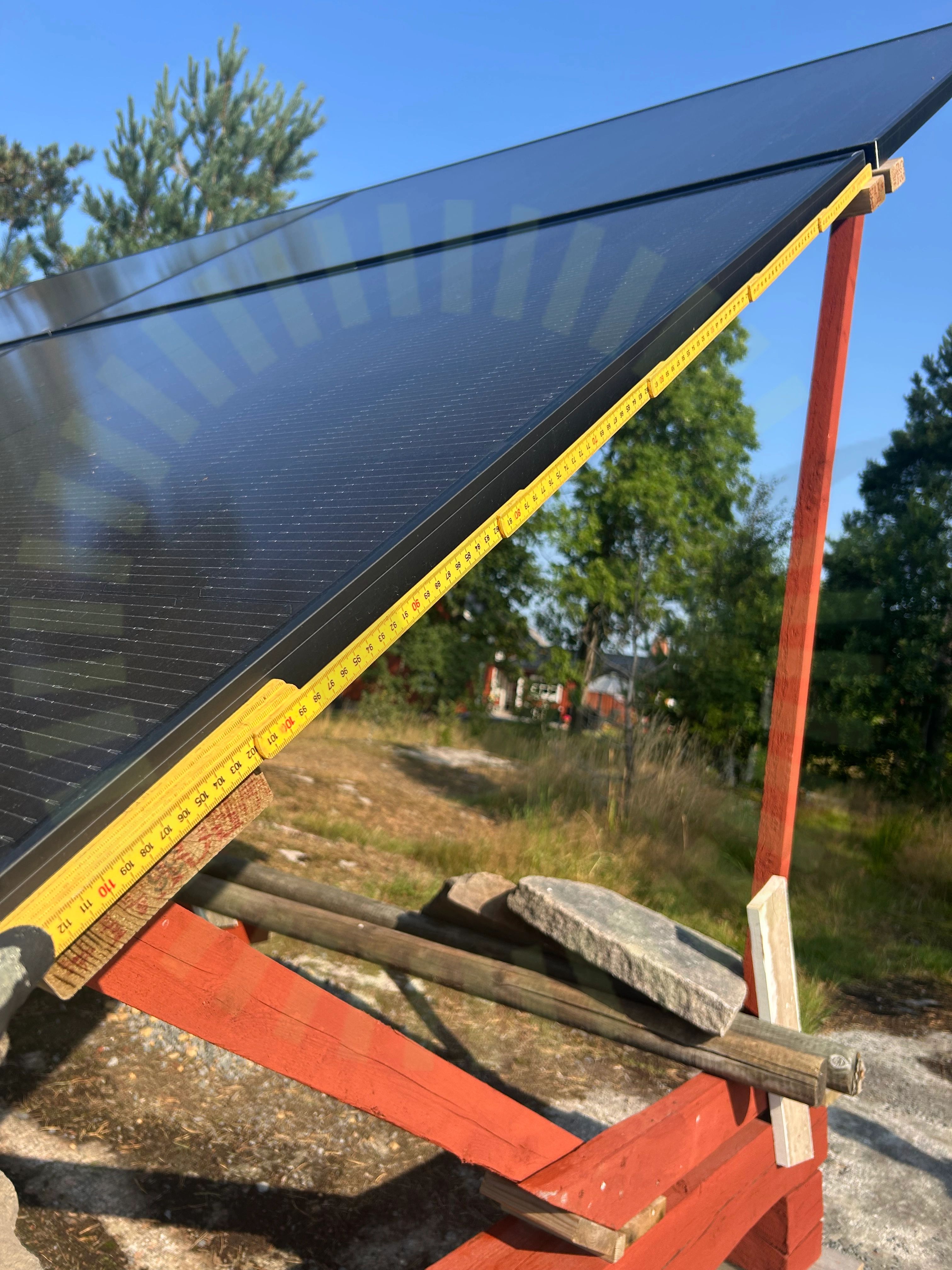

Panelen är inte testad för att monteras på detta vis och har inga godkända klämzoner för paralella skenor med fastsättning i hörn. Underlag från tillverkaren som godkänner denna typ av montage saknas.

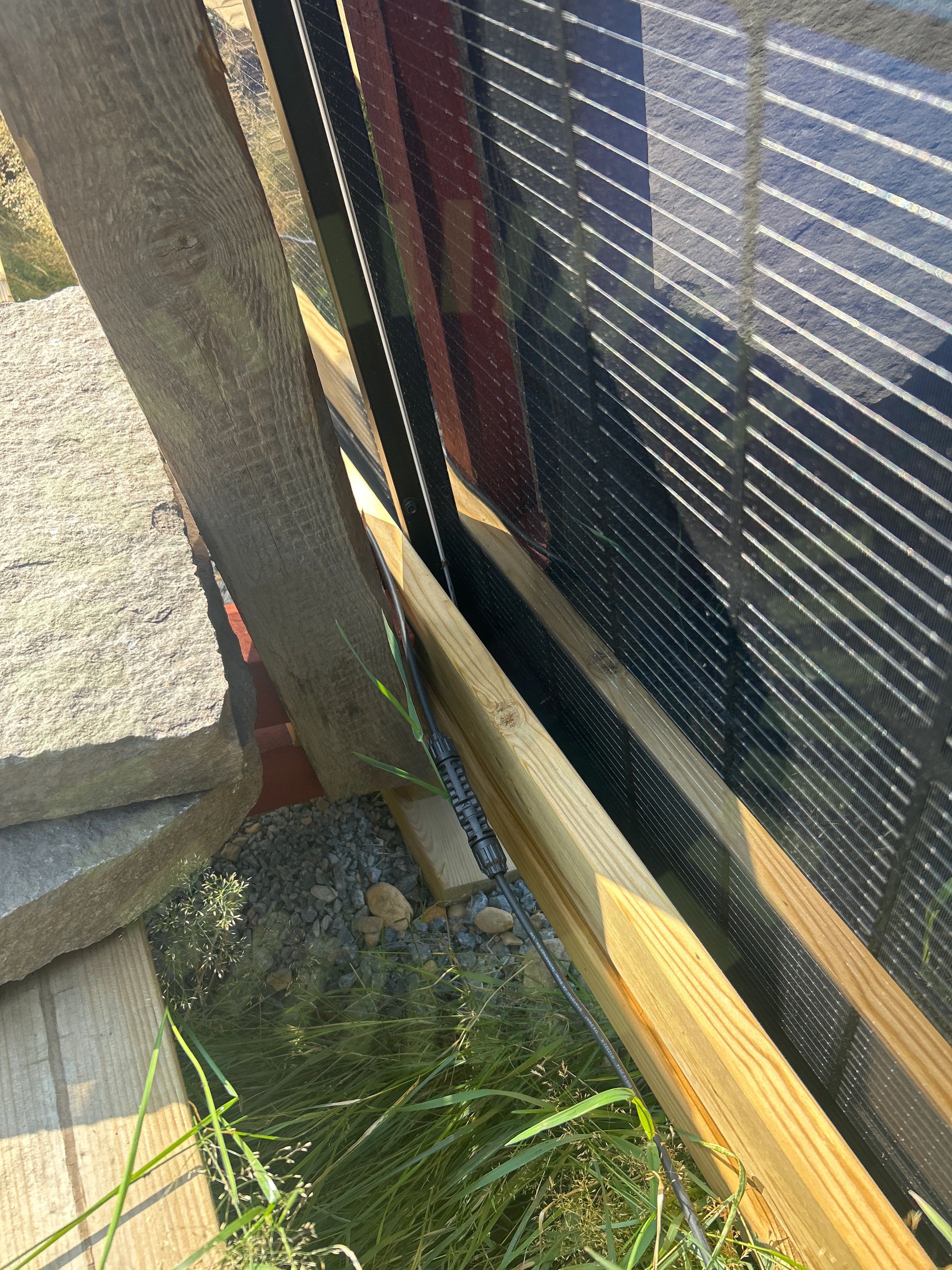

Kontakter riskerar att kontamineras av omgivningen (jord, damm, insekter) samt bli liggande i snö under vintertid. Kontakter hänger även vid kabelns lägsta punkt där vatten ansamlas vid regn.

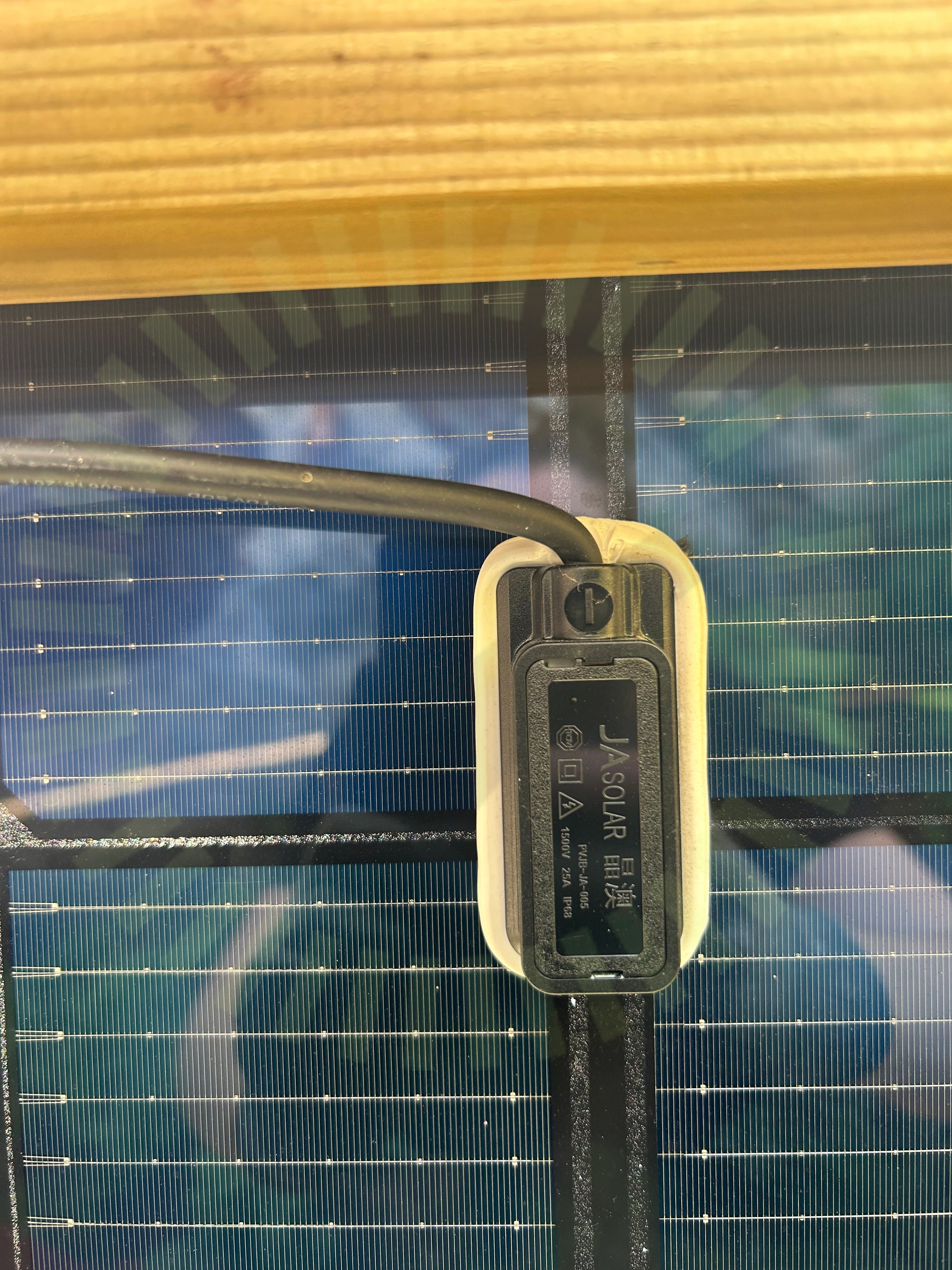

Böjradien från kopplingslådan är för skarp. Kablage är bristfälligt uppfäst och orsakar även stress på kopplingslådan på grund av kabelns tyngd.

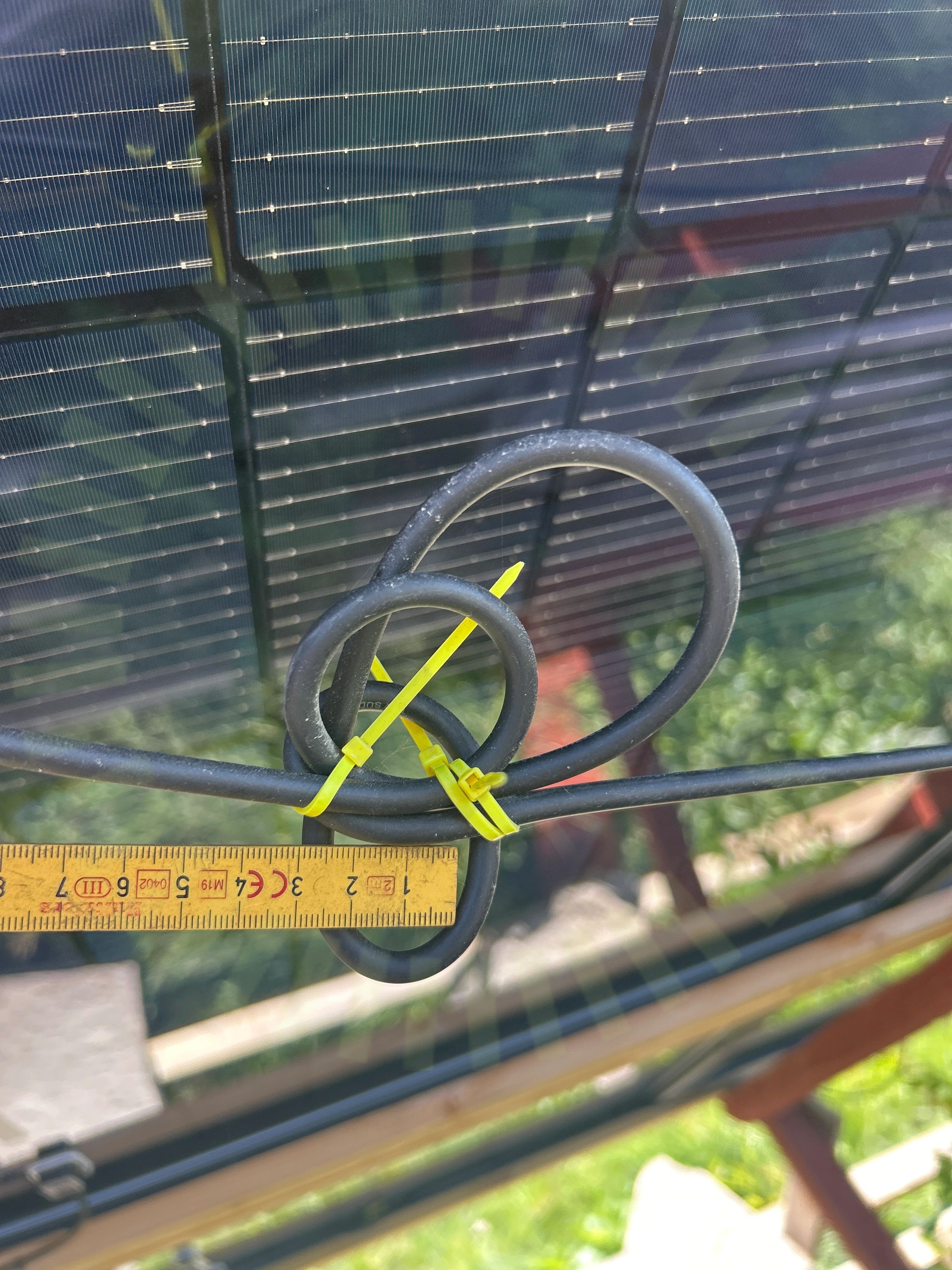

Flertalet kablar har för snäva böjradier.

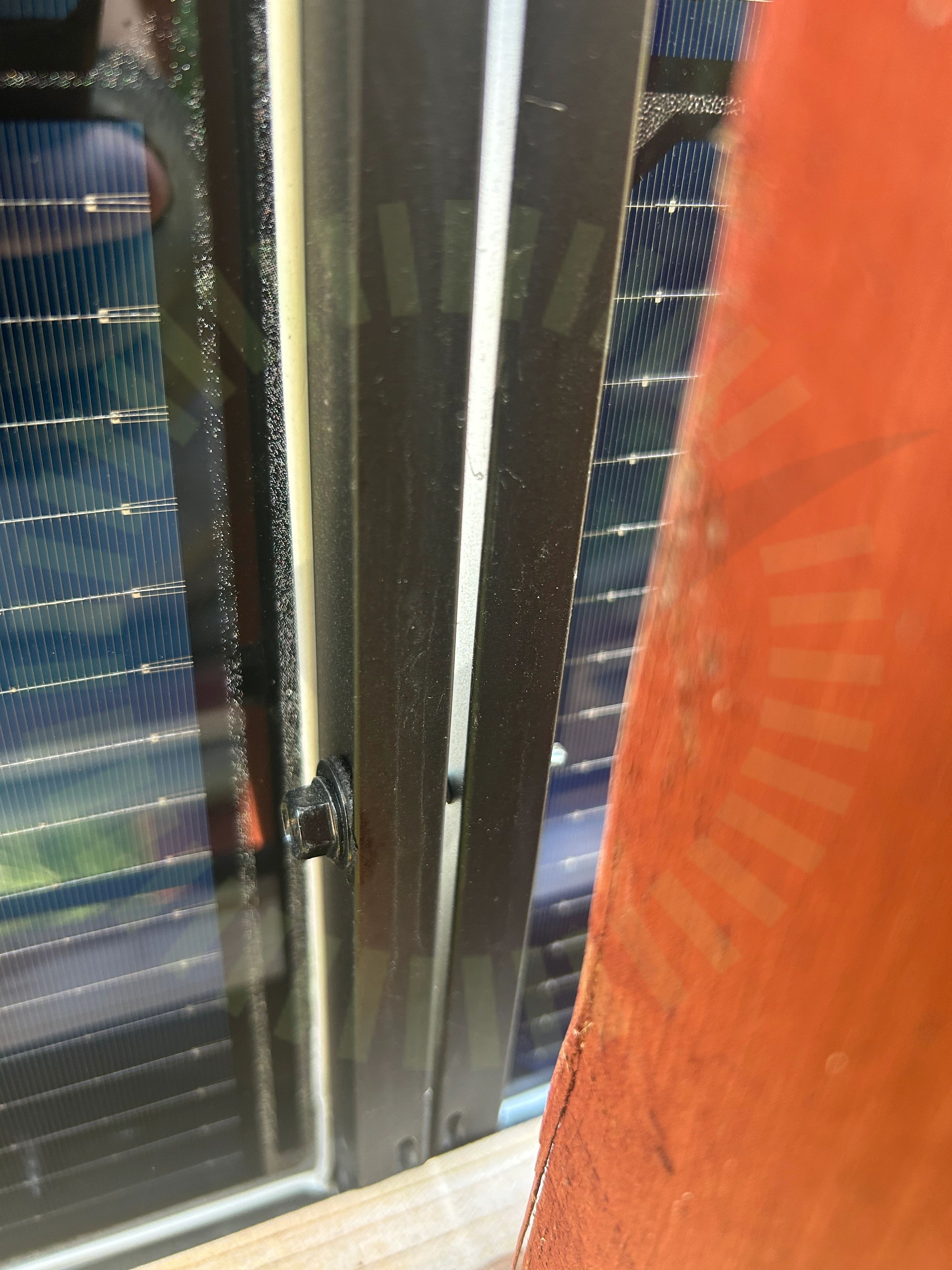

Samtliga panelramar har skruvats igenom ramarna. Detta strider mot tillverkarens anvisningar och kan orsaka skador på paneler längre fram. Skruvarnas material är inte känt och kan orsaka korrosion på panelramen. Produktgarantin är inte längre giltig.

Paneler är skruvade på samtliga fyra sidor utom de ytterst i fältet som är skruvade i tre sidor. Detta riskerar att orsaka spänningar i panelens ram då markställningen rör sig.

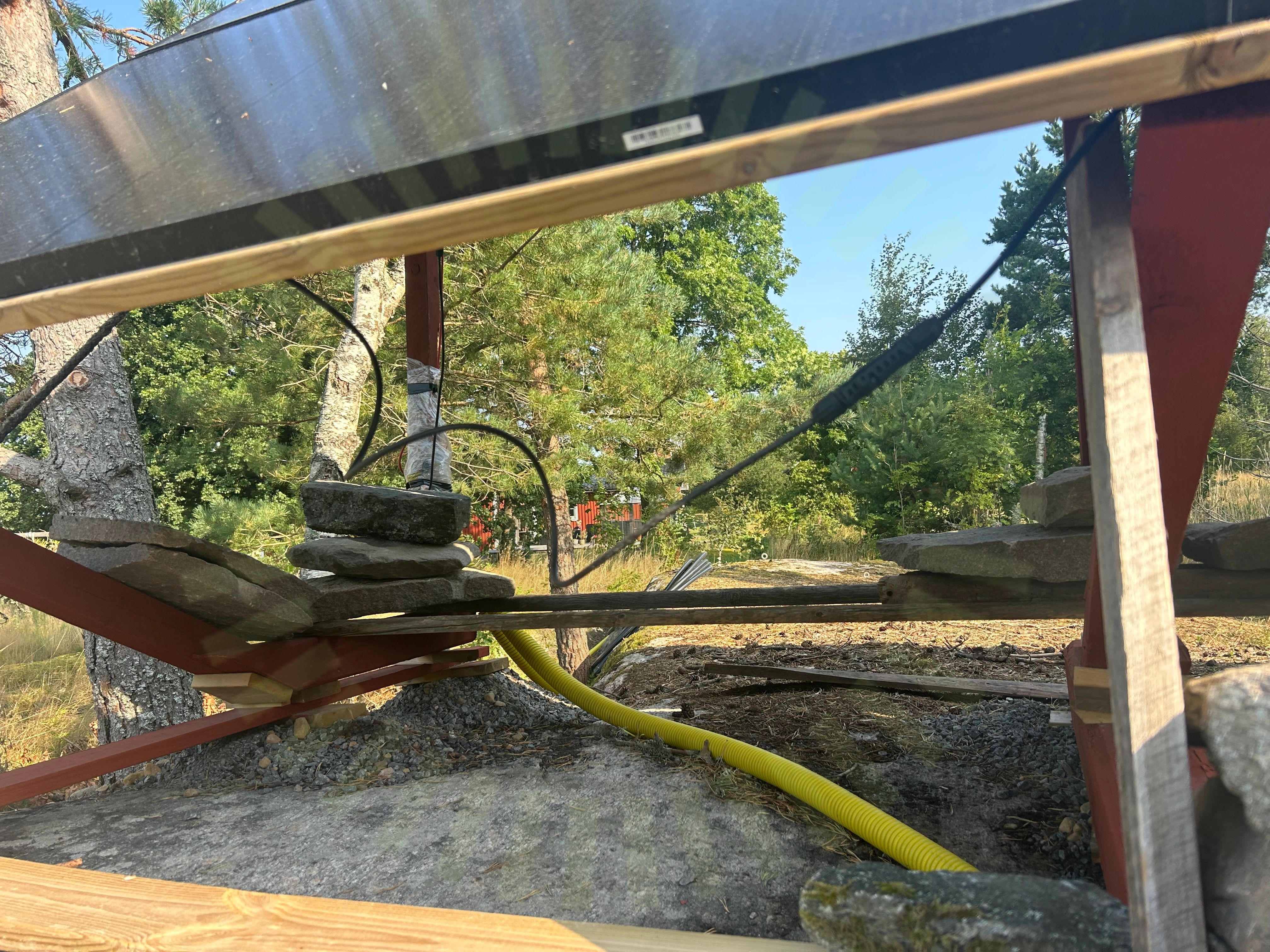

Kontakter ej dragavlastade och utsätts för väderpåverkan.

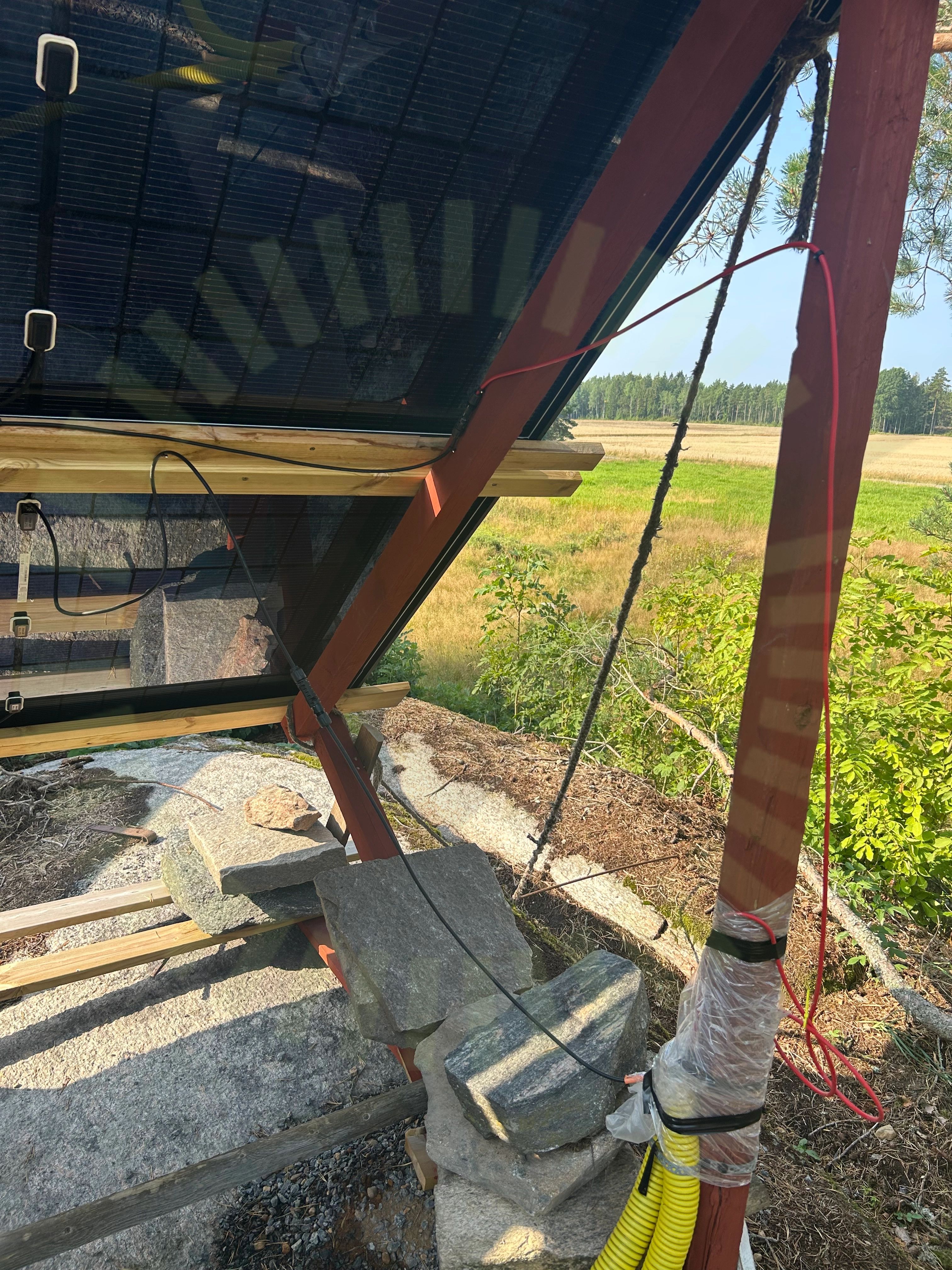

Strängarnas ledare följer ej varandra och skapar en öppen slinga.

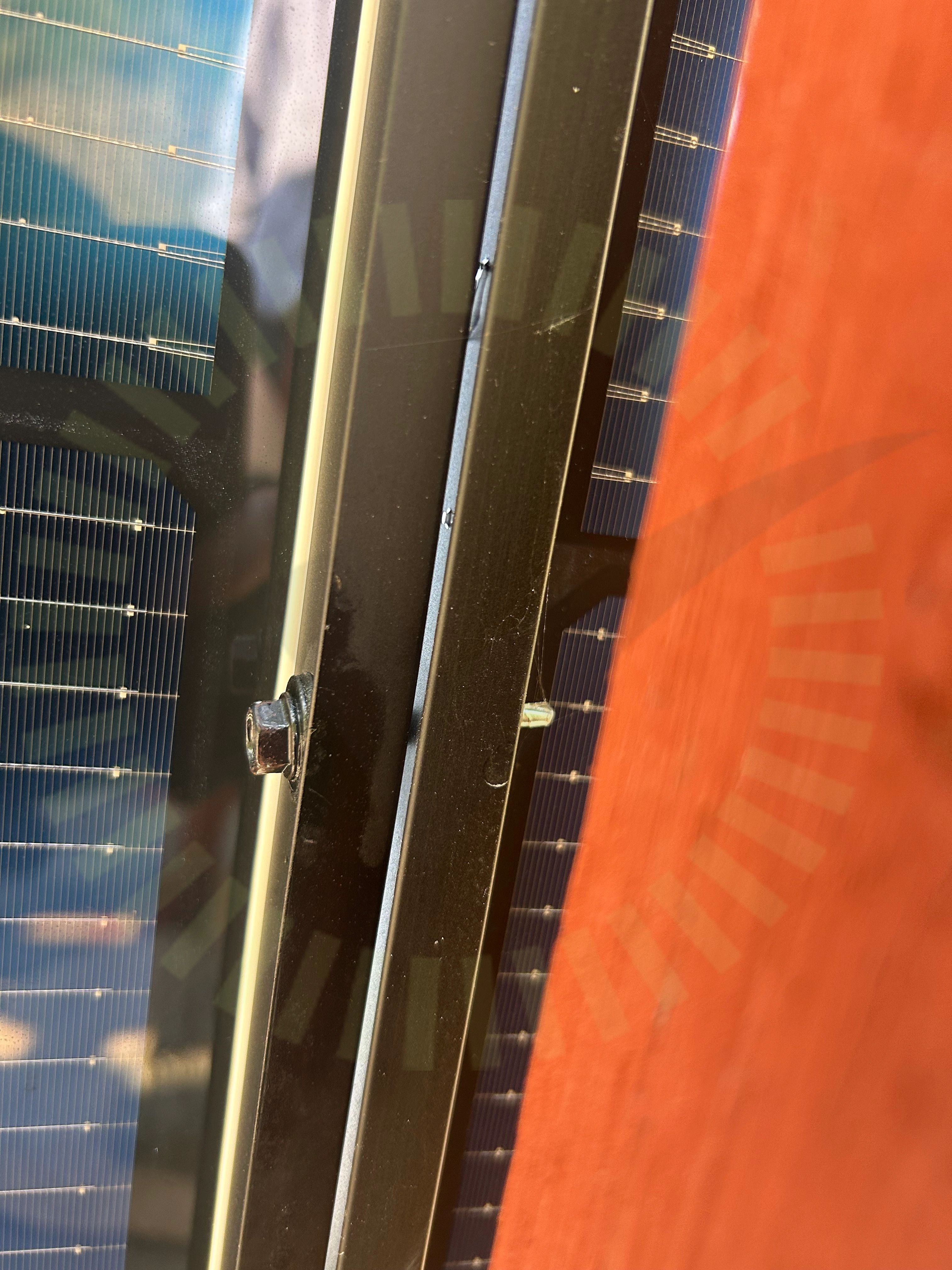

Ramarna är ihopskruvade på ett sätt som förhindrar termisk expansion.

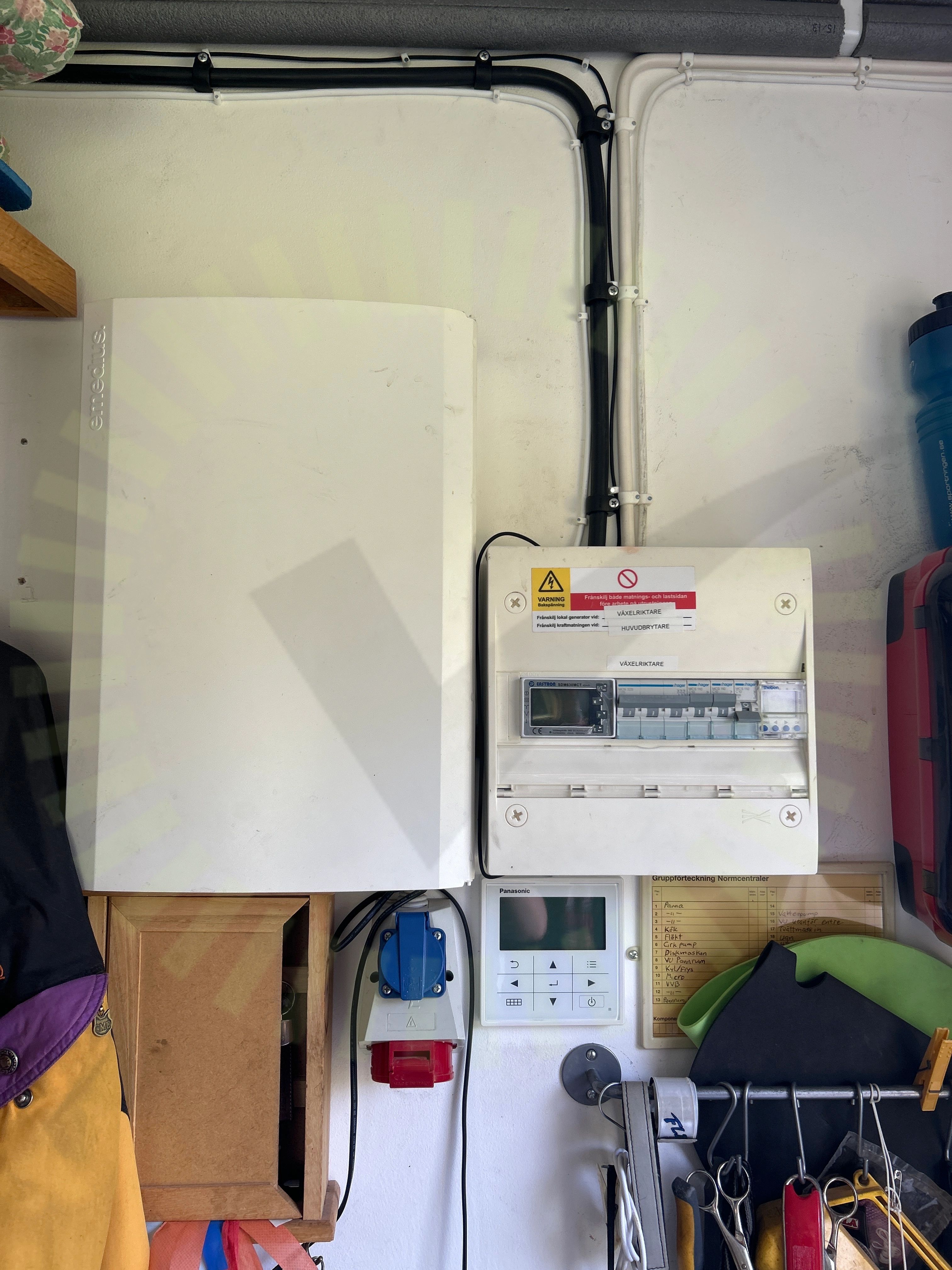

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

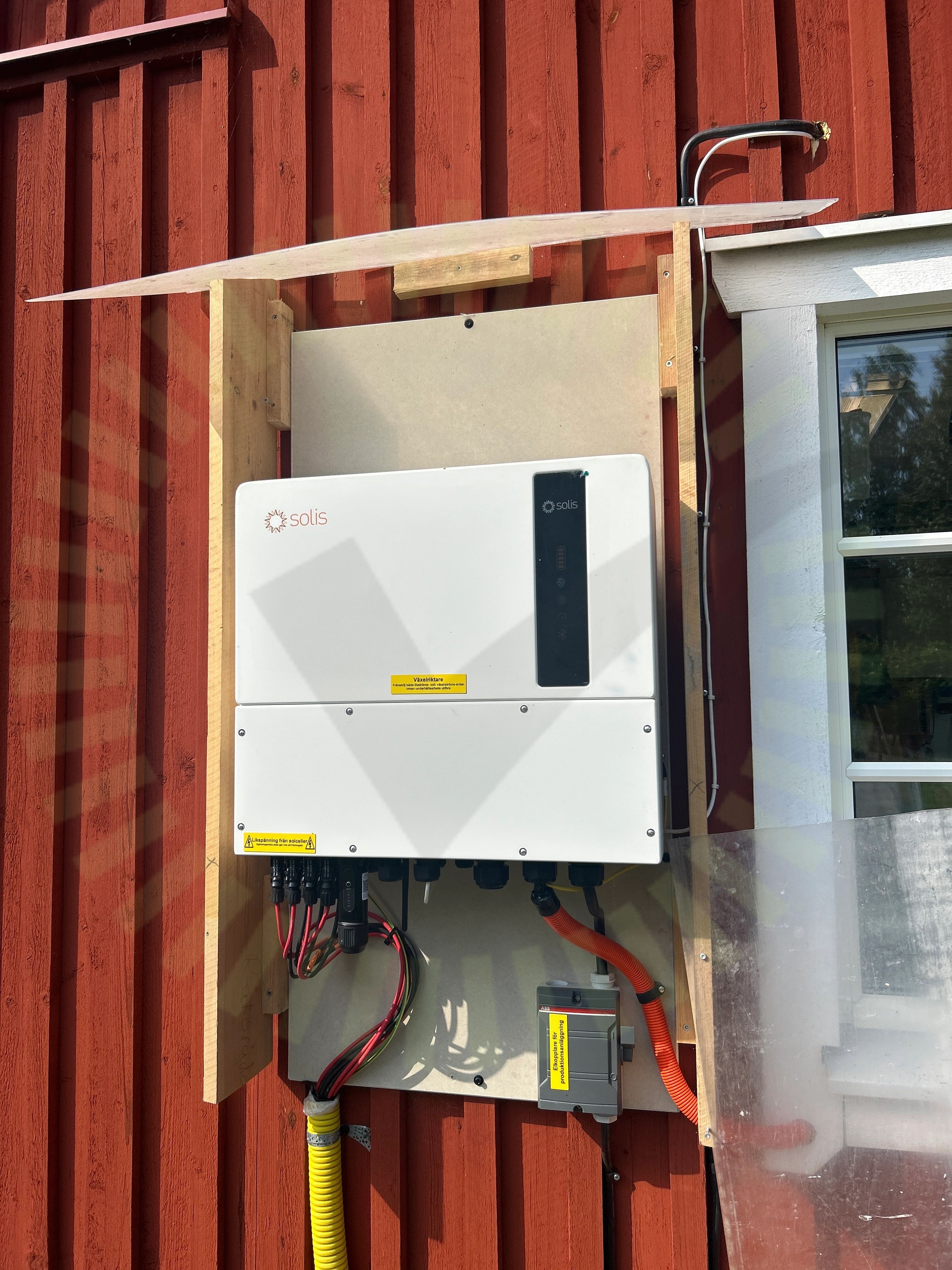

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar. Detta har kunden utfört själv.

Infästningspunkter är gjorda med för långt avstånd.

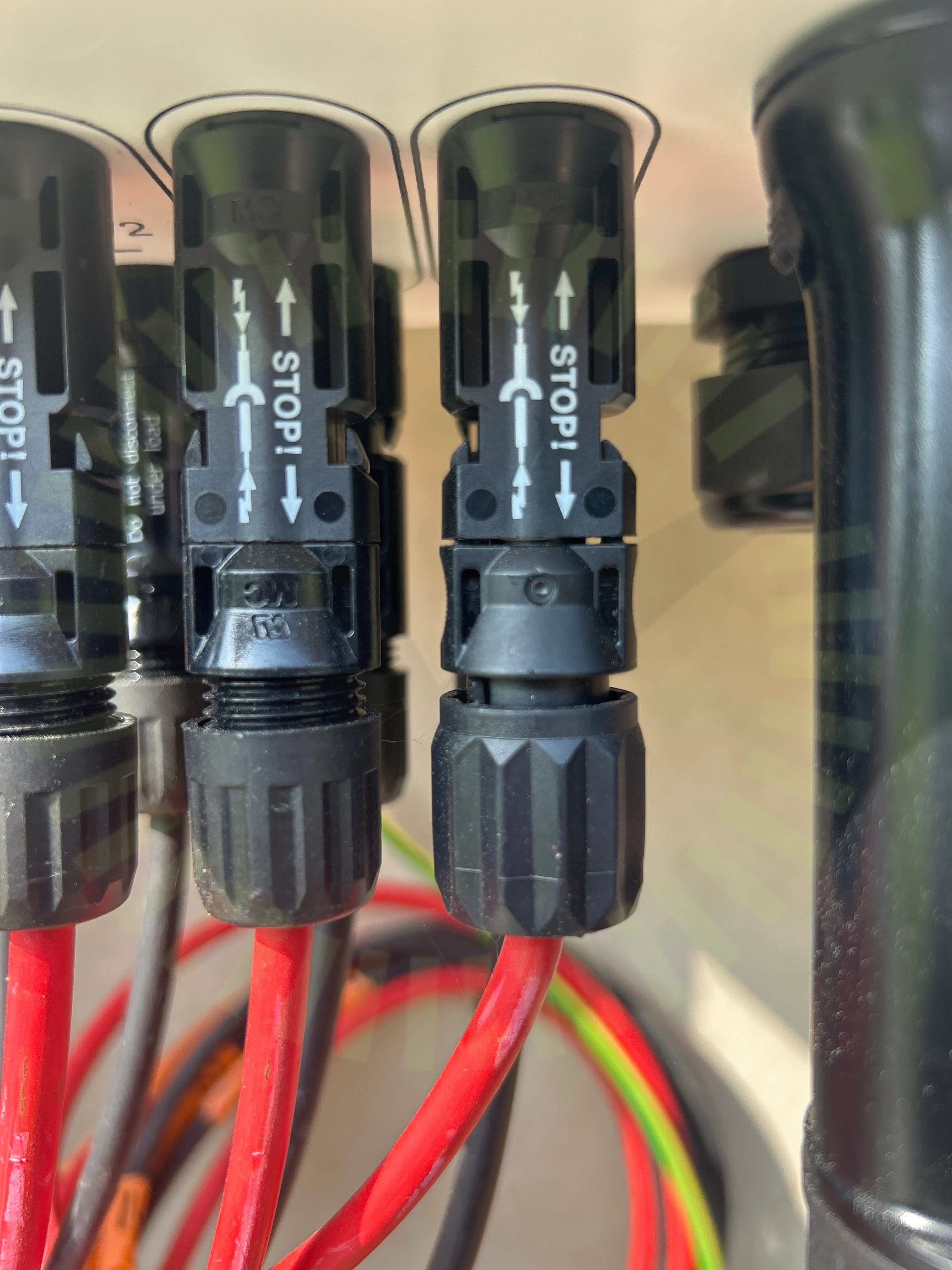

Kontakter i förbindelse med växelriktare är från olika tillverkare.

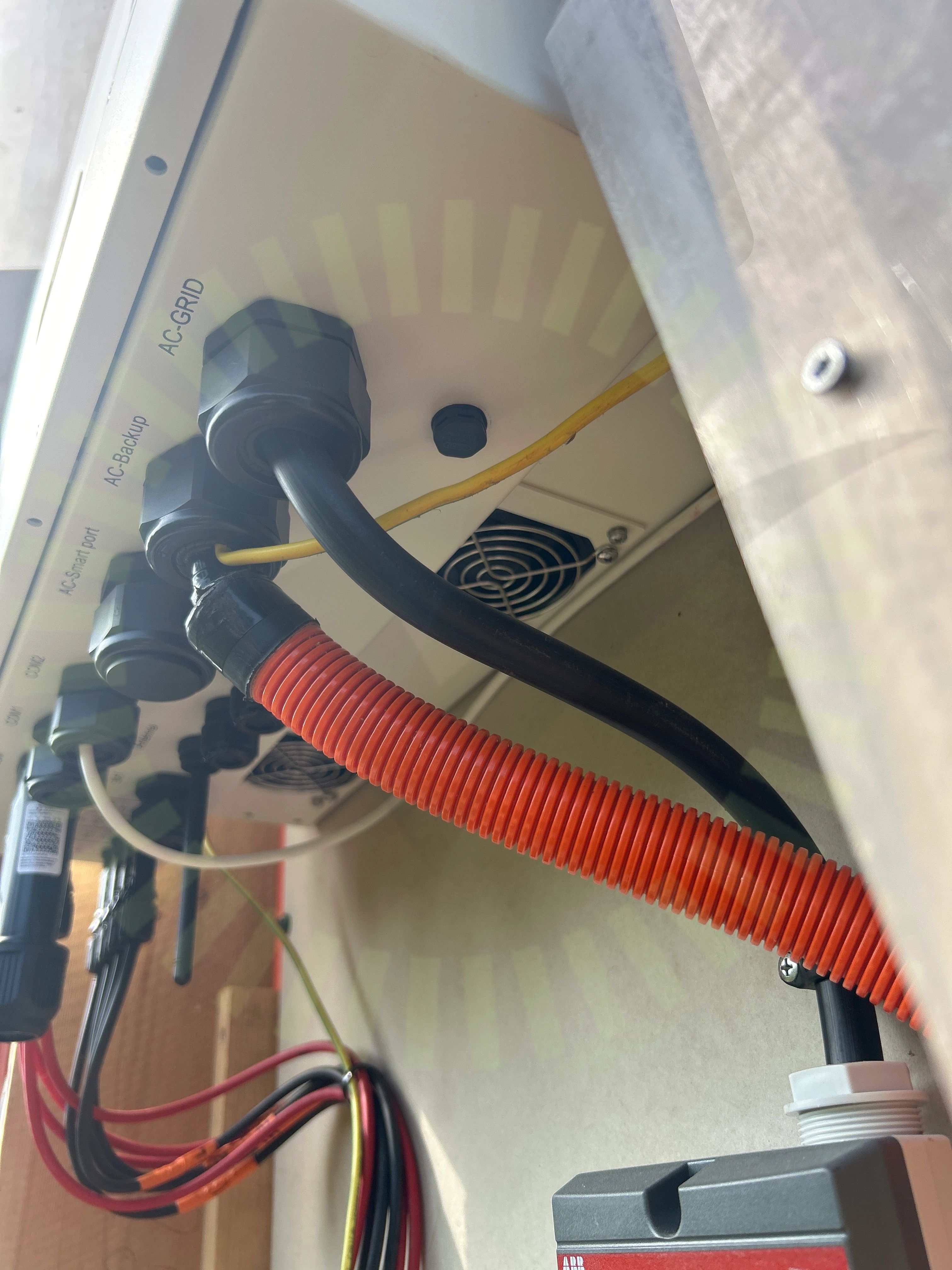

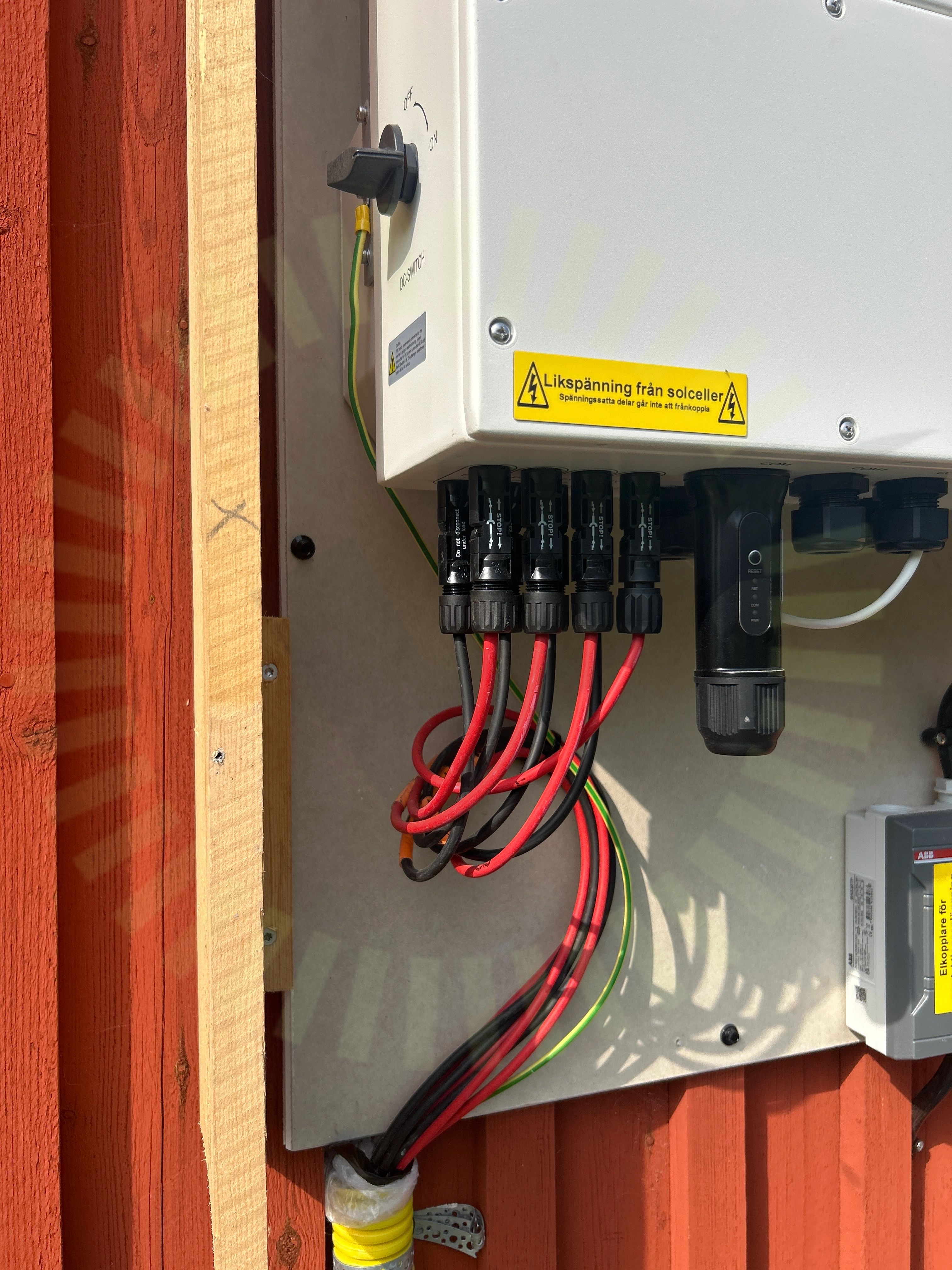

Kablage drar in mot väggen och påfrestar växelriktarens anslutning.

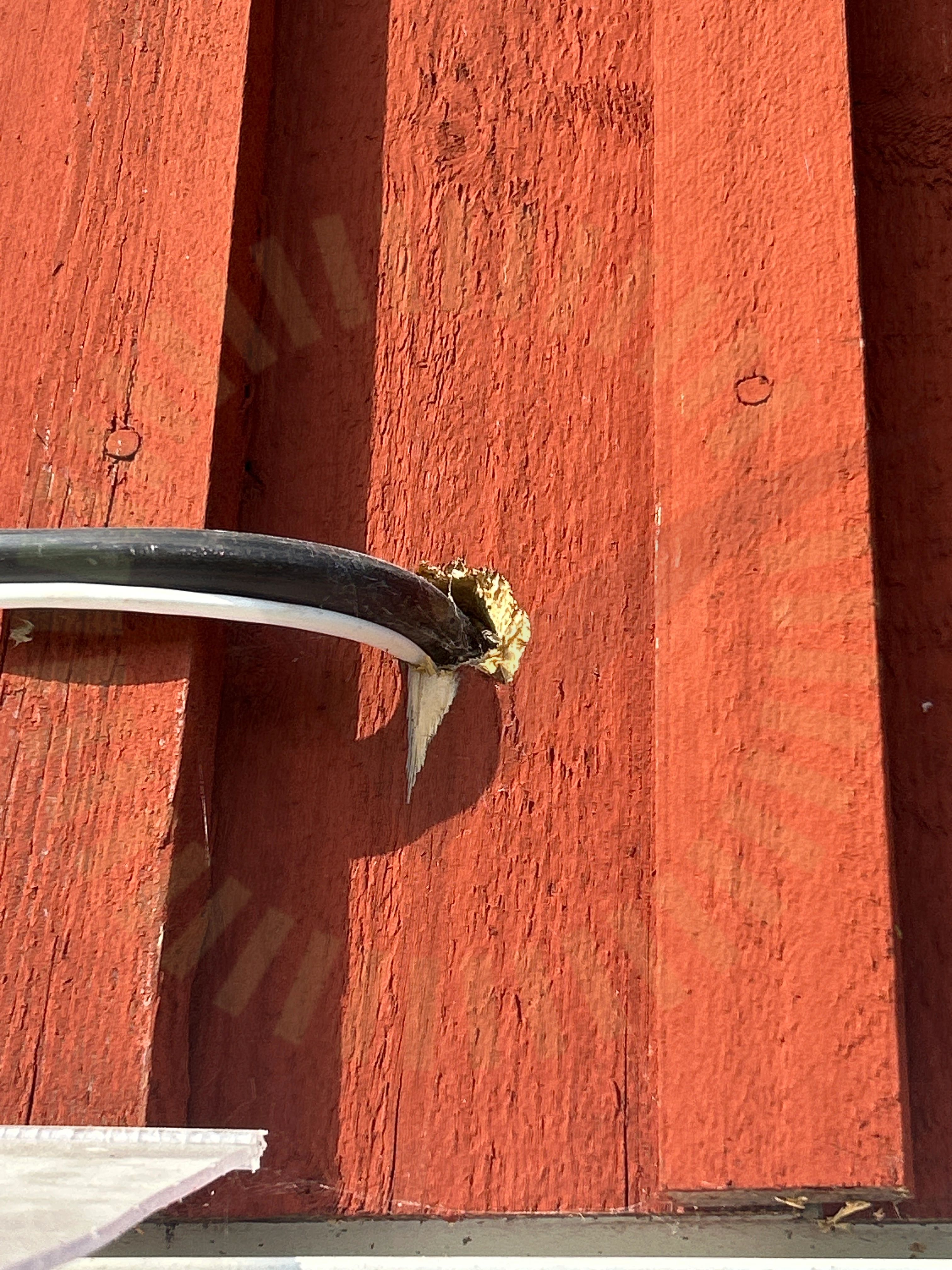

Genomföring inte tätad. Kund ska göra detta. Gäller samtliga genomföringar.

Huvudsäkringen tål inte anläggningens effekt. Anläggningen är strypt på 11kW.

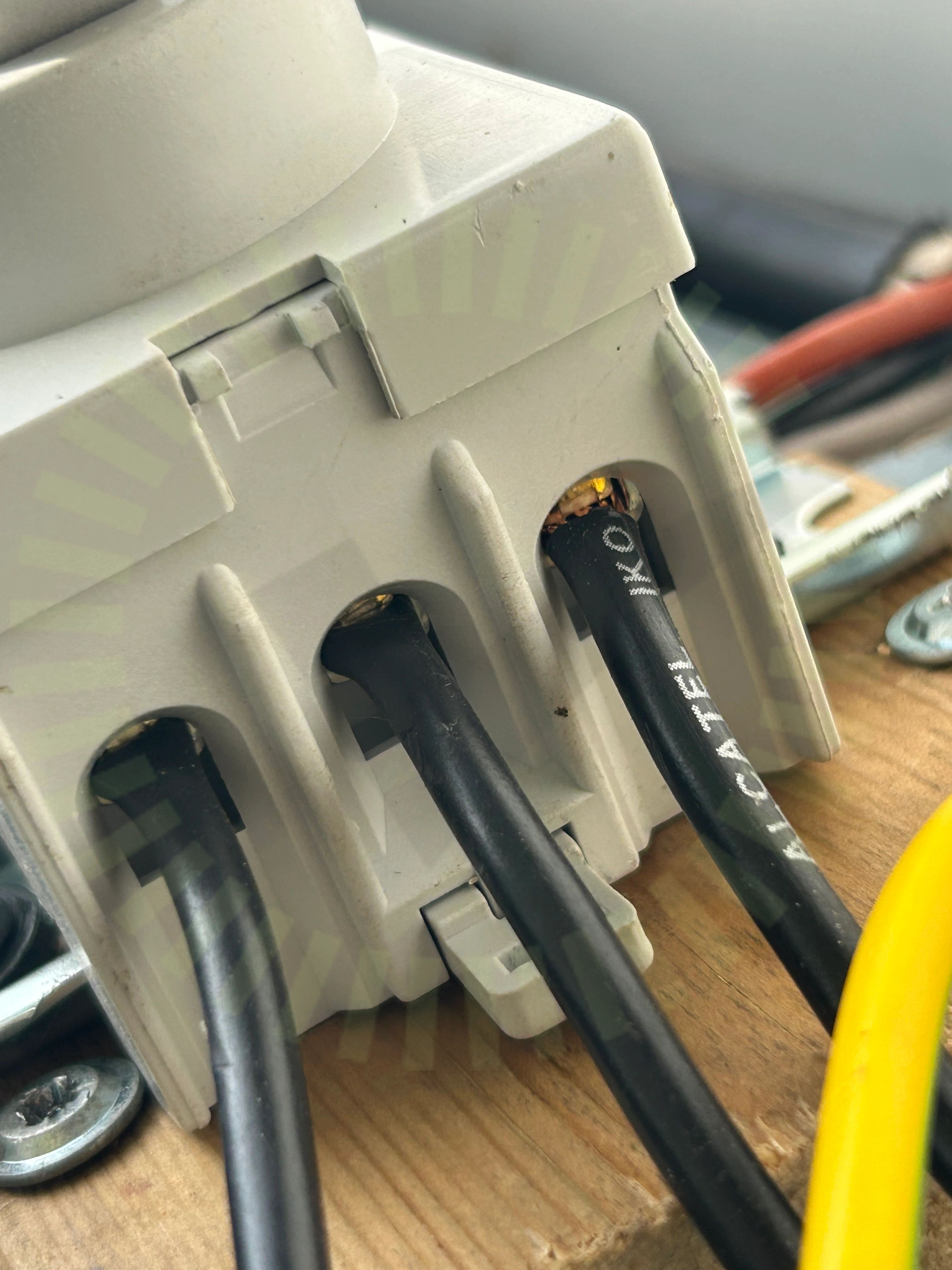

Mantel är klämd i plint på två faser. Gäller brytare i fasadmätarskåp.

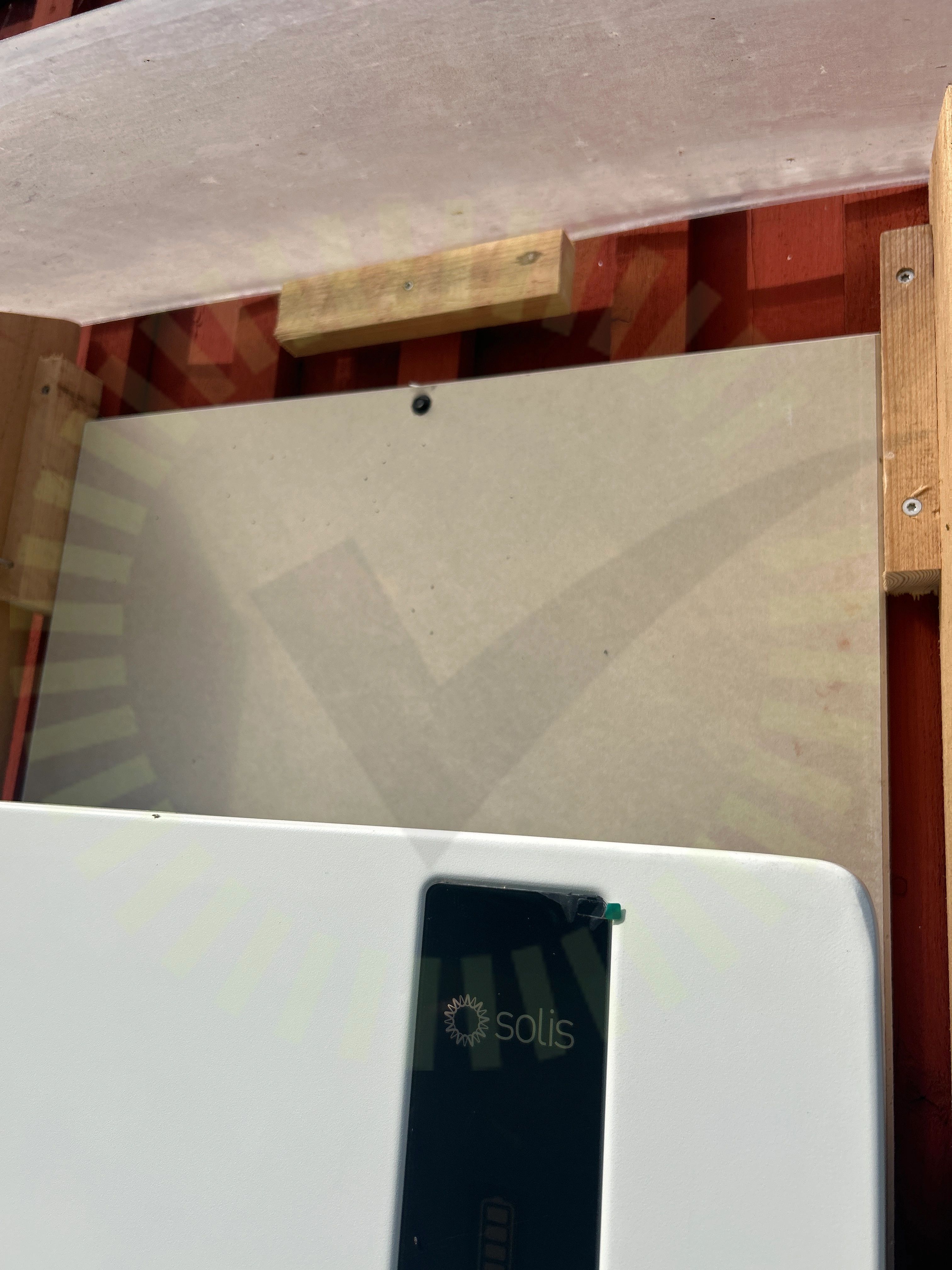

Använd gipsskiva bedöms vara för inomhusbruk. Underlag som styrker att materielet är lämpligt utomhus saknas.

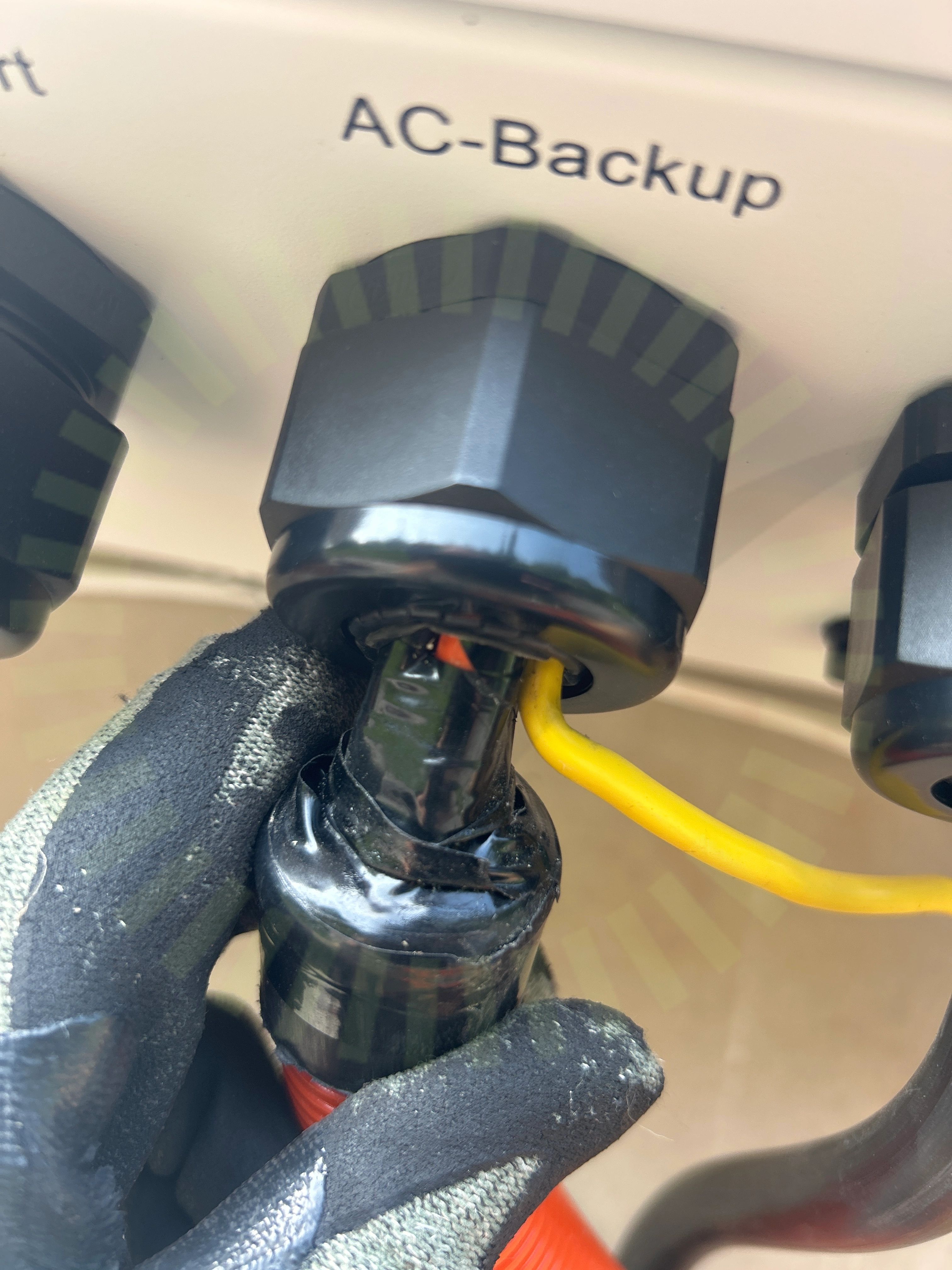

Enkelisolerade ledare är synliga innan kabeln går in i förskruvningen.

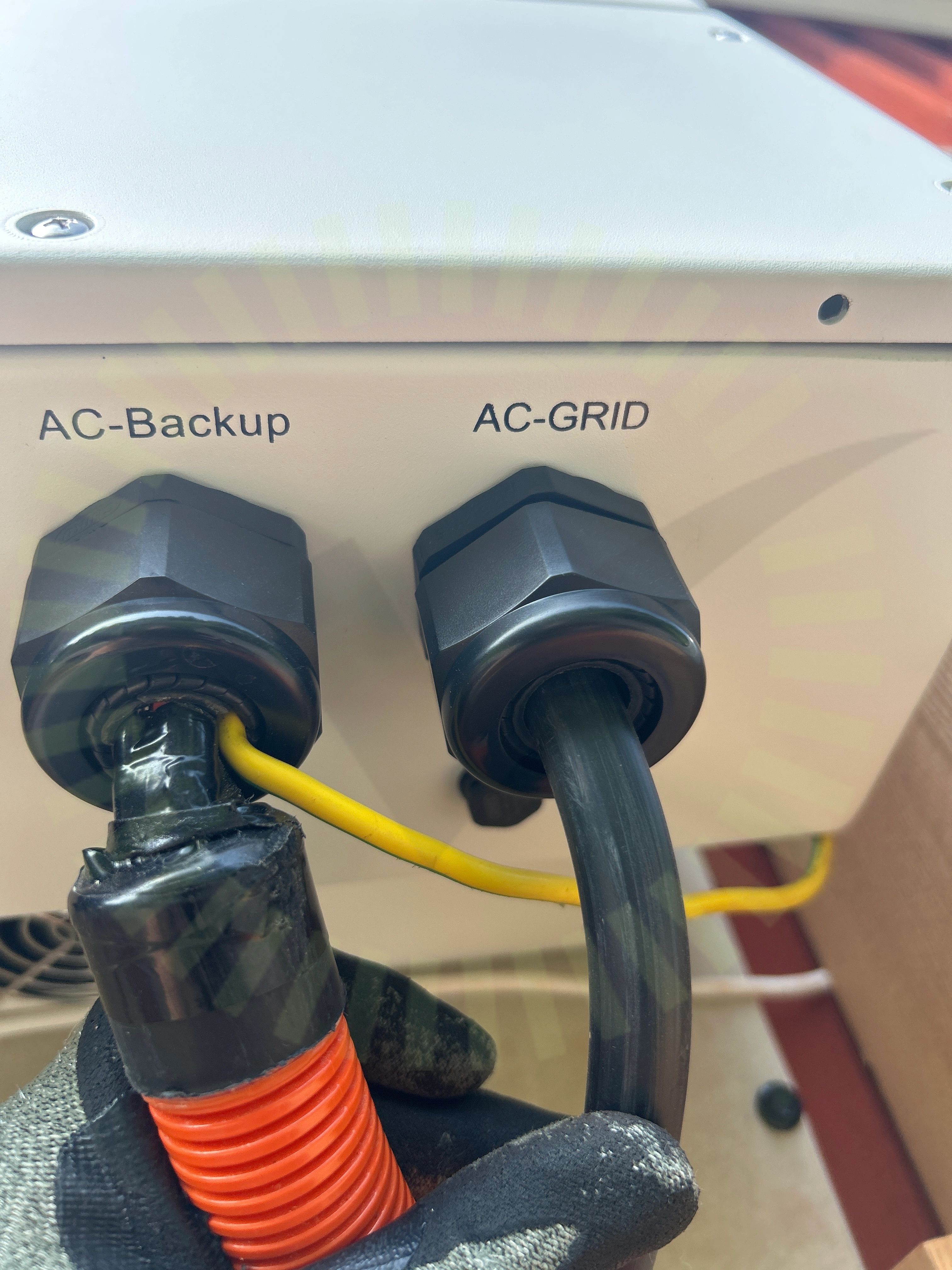

Förskruvningen håller inte tätt. Gäller båda förskruvningarna. Två kablar ska inte gå in i förskruvning som är avsedd för en kabel.

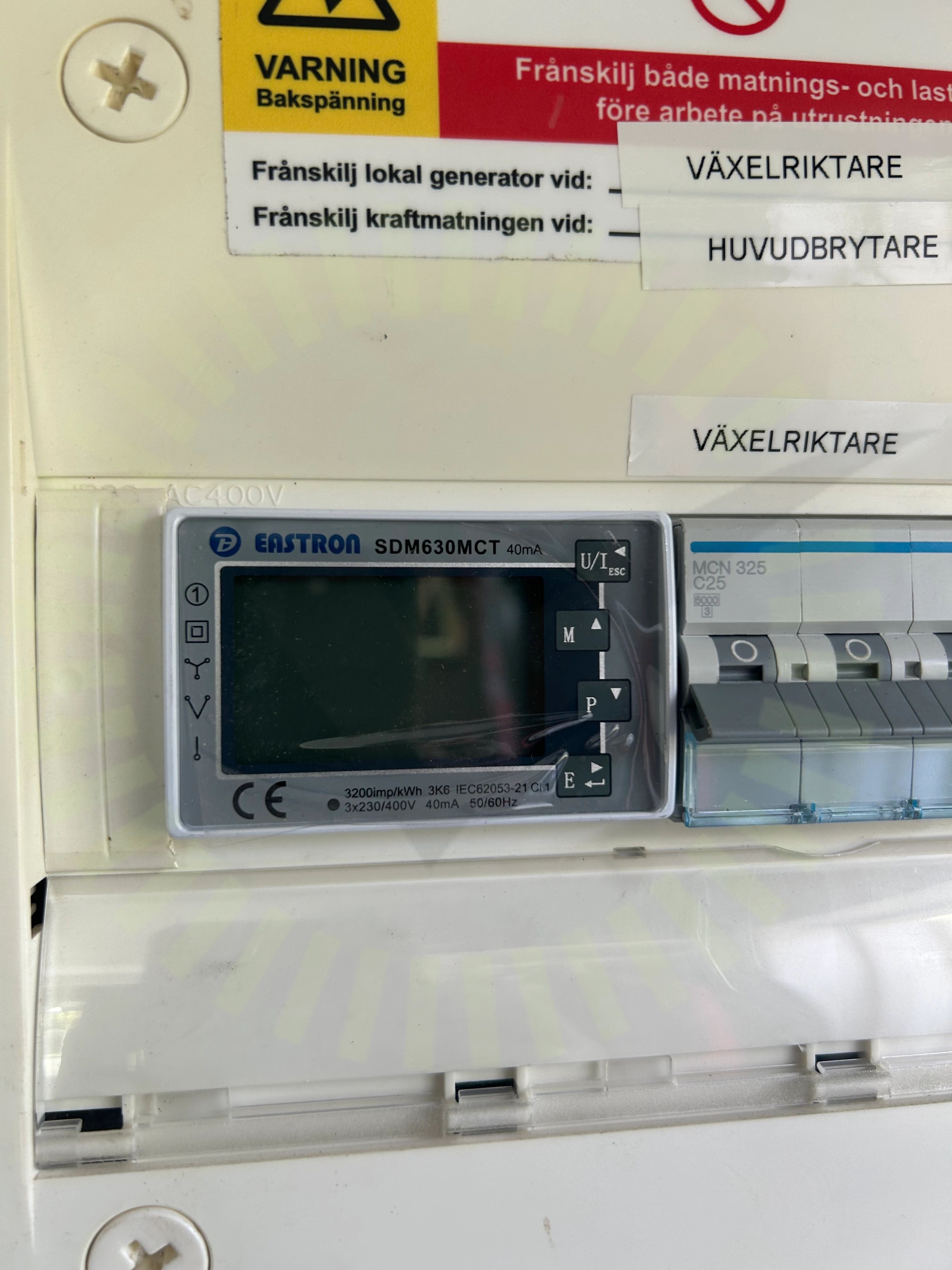

Märkning saknas för smartmätare.

Kablaget är upphängt i jordkabeln och saknar ordentligt stöd som är hållbart över tid.

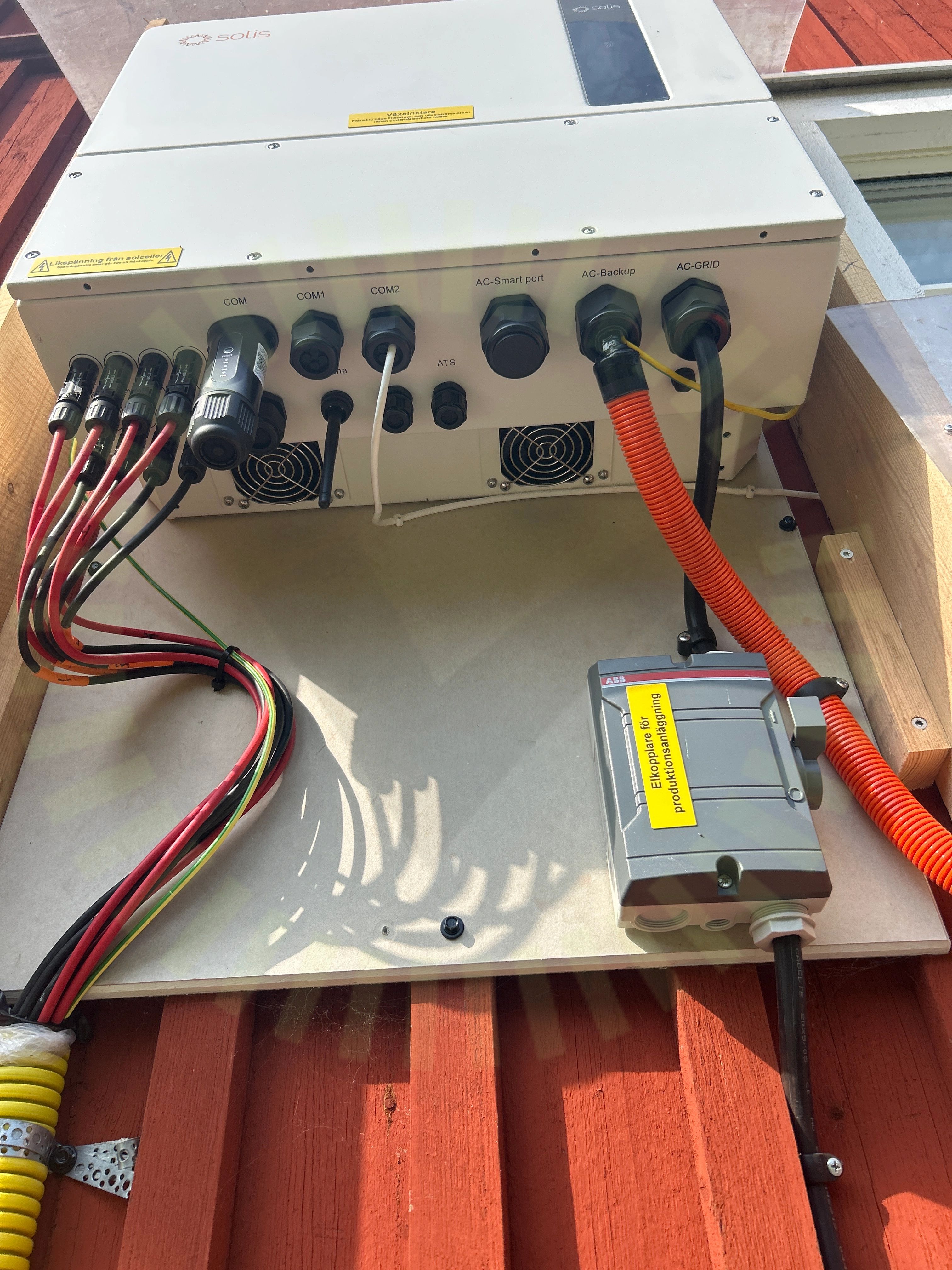

Växelriktarens chassi är inte jordat. Vänster jordkabel kommer från solpaneler. Höger jordkabel kommer från batteri.

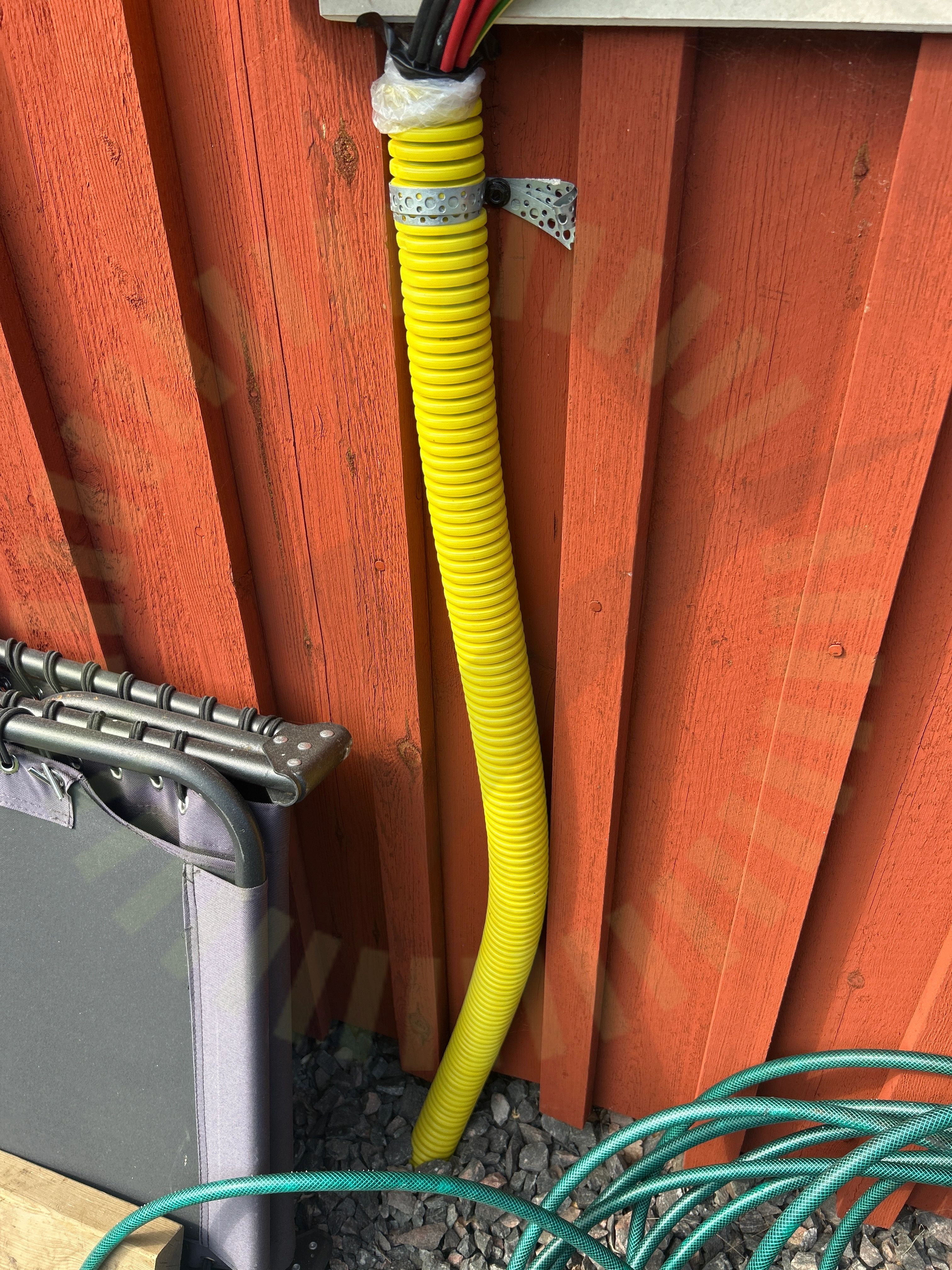

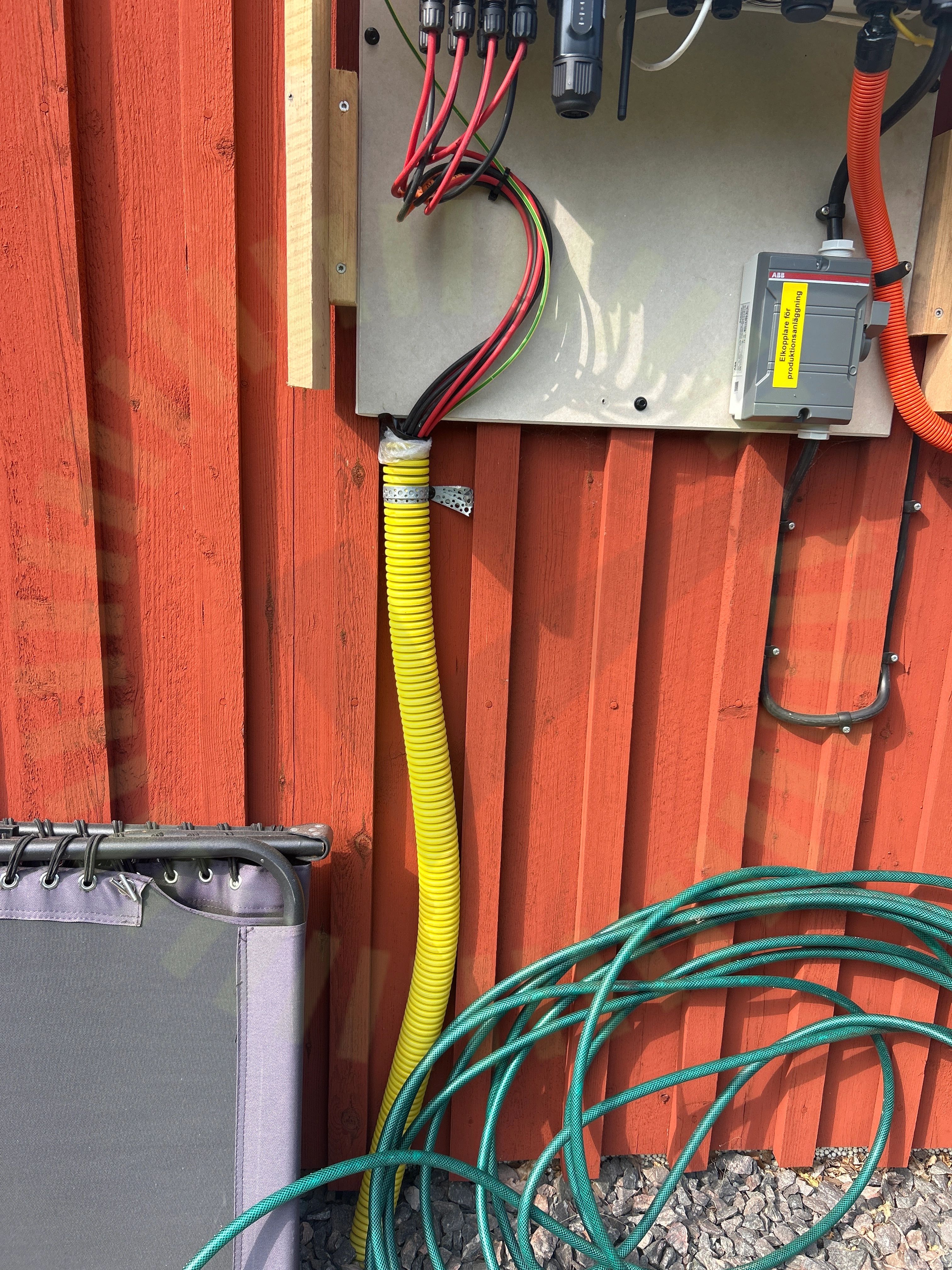

Gul markslang är inte väderbeständig och kommer med tiden att vittra sönder. Kablage saknar då skydd mot mekanisk påfrestning.
