1.1 Avtal
Inte godkändI avtalet står det att det ska vara 440W paneler men på taket är det 435W monterat.
Avtal
Besiktningsrapport
9.6
Installation genom
Nova Solar
Datum
8 april 2025
Ort
Halmstad, Hallands län
95% godkända5% ej godkända
Om installationen
PanelerTrina: TSM-NEG9RC.27
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSAJ: H2 3-20K-T2
BatteriSAJ: B2-(5.1-25.6)-HV1
TillbehörCHINT: DTSU666
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3Mätprotokoll DCSträngschema
Batteri
Anmärkningar
1/13
2.1 DC anslutning batteri
Inte godkändDC-kablaget s böjradie är för snäv. Kabeln har deformerats.
SAJ: B2 Series HIGH VOLTAGE BATTERY USER MANUAL B2-5.0-25.0-HV1 /HV5, Sida 33
Godkända kontrollpunkter
12/13Anslutning till växelriktareAvstånd närliggande objektBatteri PEBatterikåporFastsäkring av produktLutningSammansättning av komponenterSignalkabel batteriSkadorTillgång till batterietUppfästning av kablageVäderskydd
Smartmätare
Godkända kontrollpunkter
5/5Anslutning av CT klämmorMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
3/25

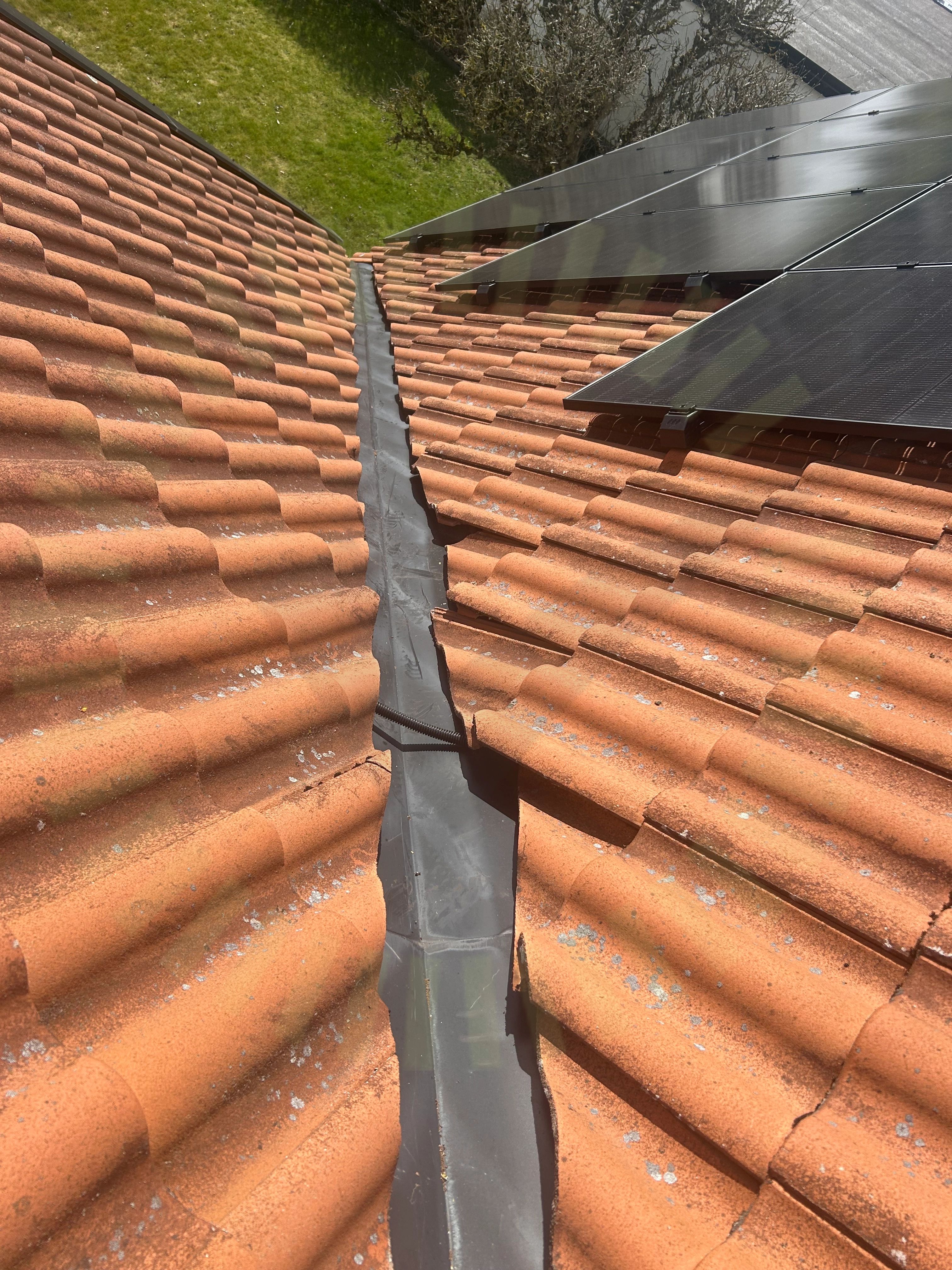

5.1 Kabeldragning mellan takytor
Inte godkändKabeldragning mellan takytor är inte lämpligt placerad.
SS 436 40 00 (712.522.101)

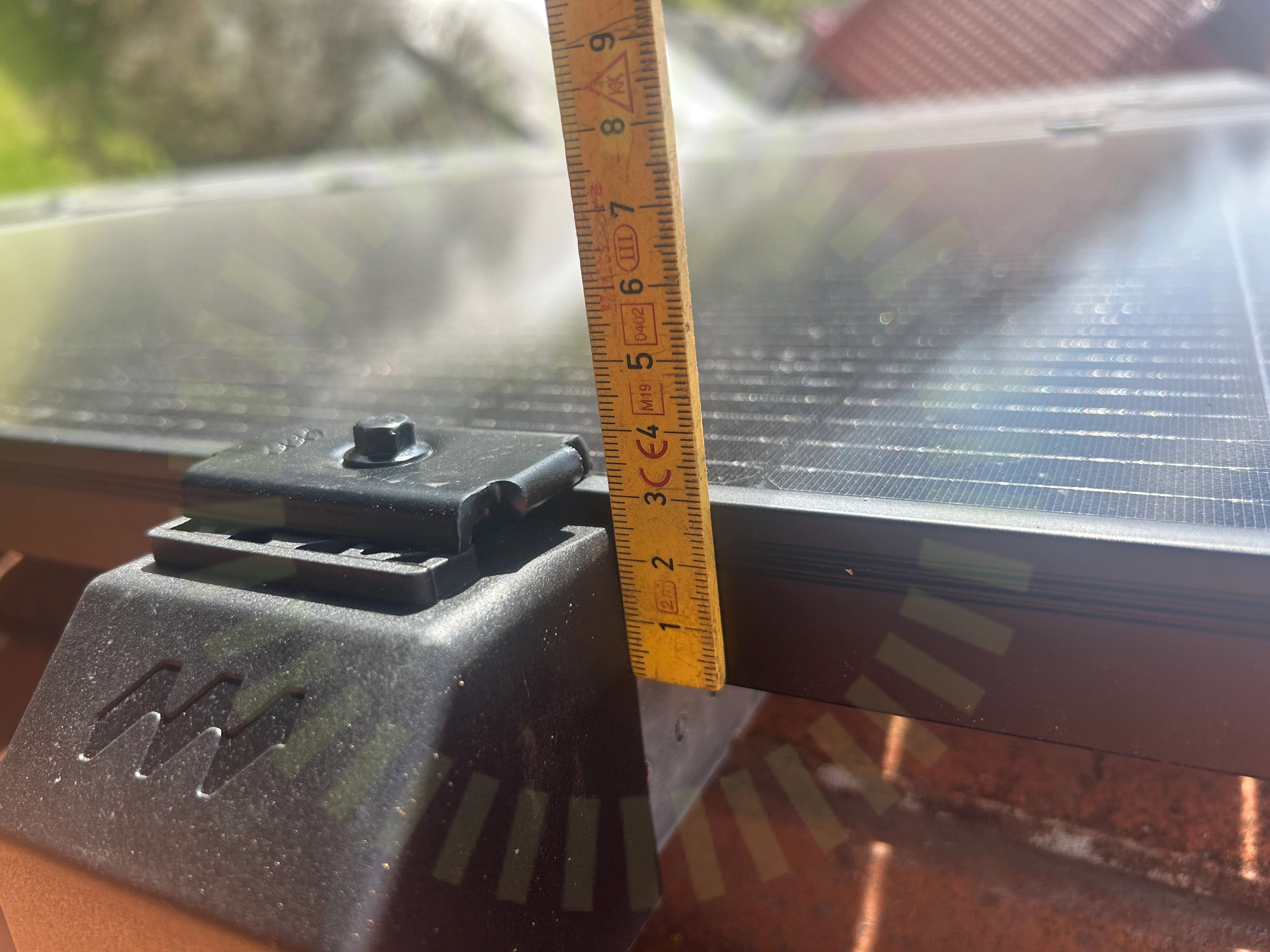

5.2 Ändklämmor
Inte godkändÄndklämma ligger inte korrekt emot panelens ram.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 1.8, Sida 6-7
5.3 Ändklämmor
Inte godkändPlastbiten på ändkåpan ska tas bort när panelramen är 30 mm.
Godkända kontrollpunkter
22/25Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLiggande skenorLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt material
Tak 1, Trina: TSM-NEG9RC.27
Godkända kontrollpunkter
14/14DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
1/35

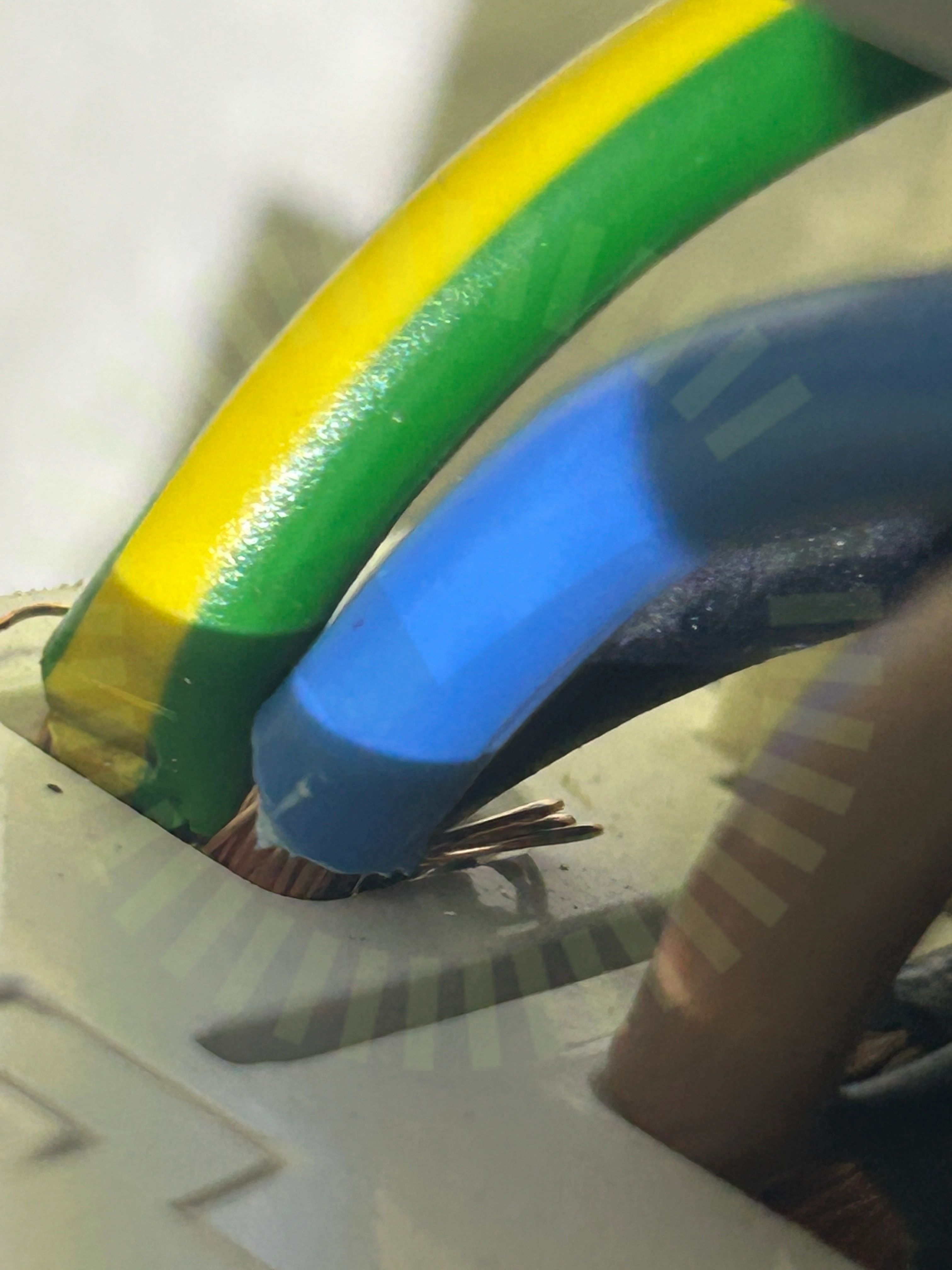

9.1 Anslutning av ledare
Inte godkändKardeler spretar från plint på flera ställen i undercentralen.
SS 436 40 00 (134.1.4)
Godkända kontrollpunkter
34/35AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
