Besiktningsrapport
7.3
Installation genom
Dalasolenergi
Datum
31 mars 2025
Ort
Borlänge, Dalarnas län
Kopplingslåda böjradie
Kopplingslåda böjradie
Anslutningar i brytare
+ 27
72% godkända
28% ej godkända
Om installationen
Paneler
Luxor: EcoLine M120
Paneler
Luxor: EcoLine M120
Optimerare
SolarEdge: P605-P1100
Montagesystem
Weland Stål: Läktfästen
Montagesystem
Schletter: SingleFix-V
Växelriktare
SolarEdge: SE25-30k
Tillbehör
Säkerhetsbrytare AC
Tillbehör
Undercentral
Installerad av Dalasolenergi som har ett lågt snittbetyg på 7.8 bland alla leverantörer som vi har besiktat hos
)Kontrollpunkter
Allmänt
Anmärkningar
3/4
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
1.2 Strängschema
Inte godkänd
Strängschema stämmer inte med verkligheten. Tre paneler fler i schemat.

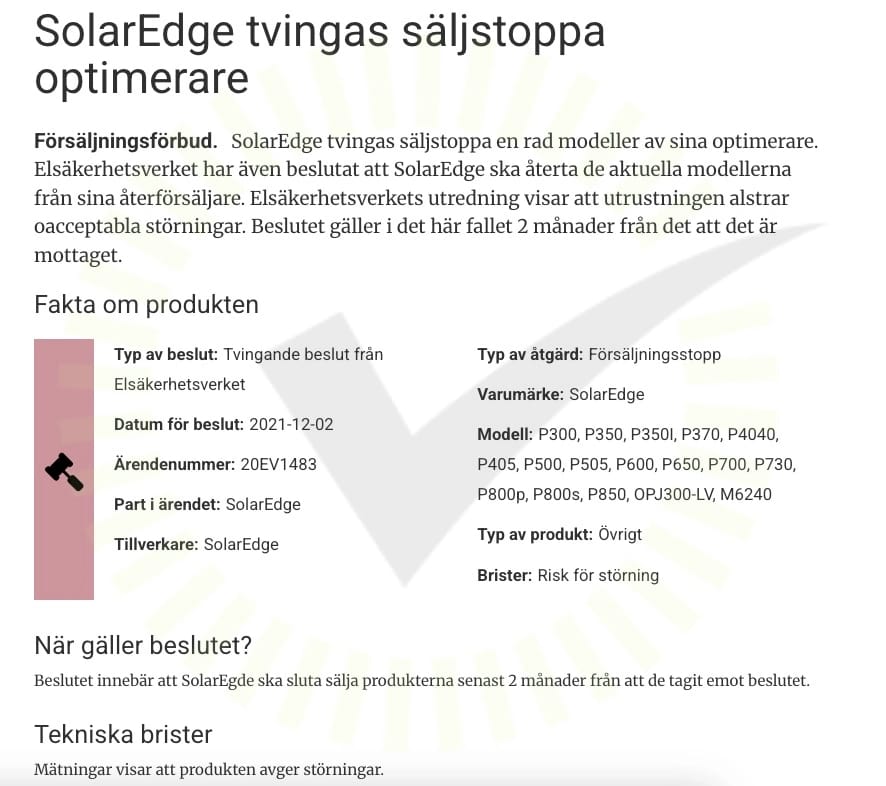

1.3 Val av optimerare
Inte godkänd
Optimeraren hade vid installationstillfället säljförbud.
Godkända kontrollpunkter
1/4
Säkerhetsbrytare AC
Anmärkningar
1/7

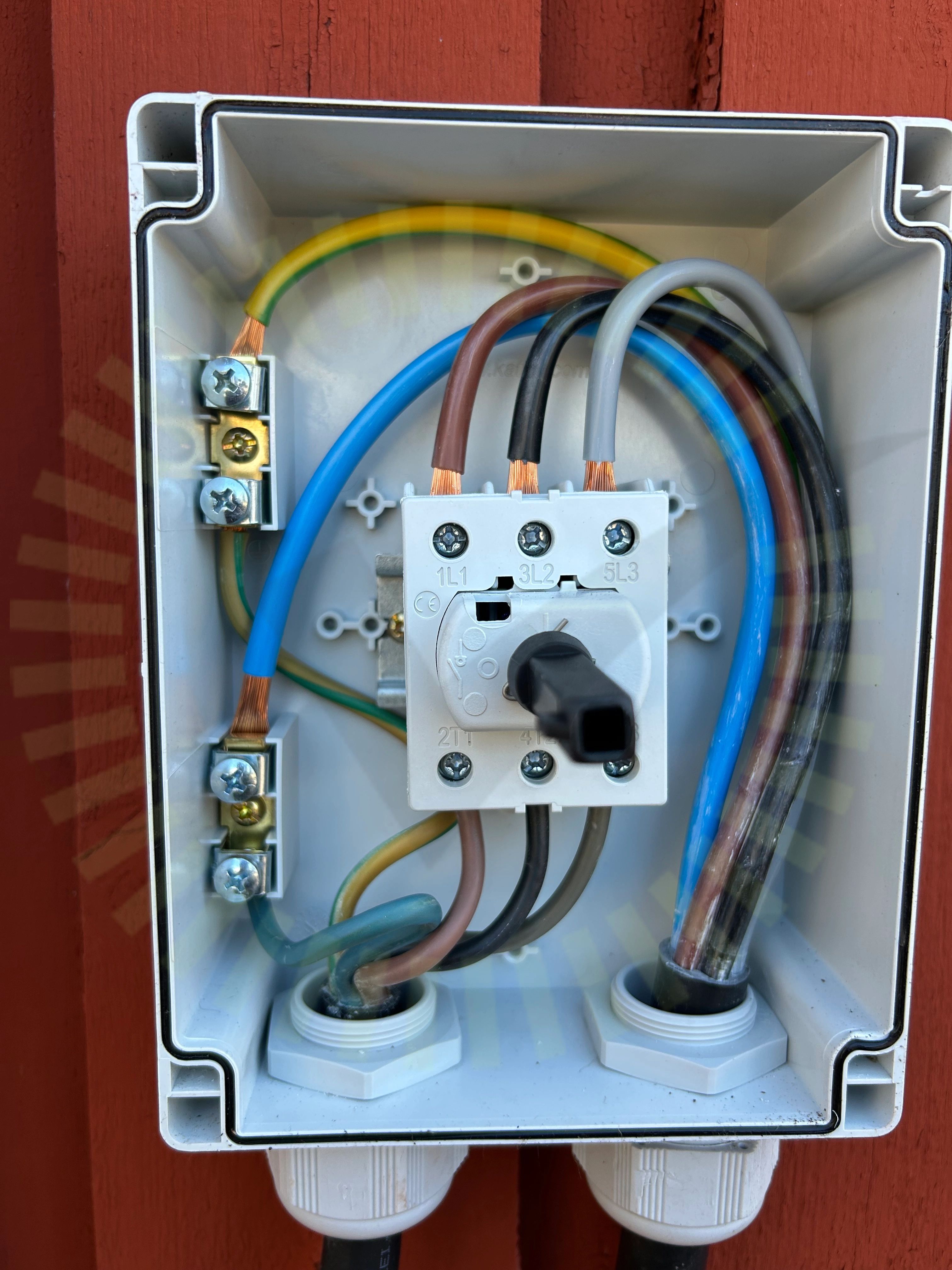

2.1 Anslutningar i brytare
Inte godkänd
Kablage är olämpligt långt uppskalat.
Godkända kontrollpunkter
6/7
Tak 1, Luxor: EcoLine M120
Anmärkningar
4/14

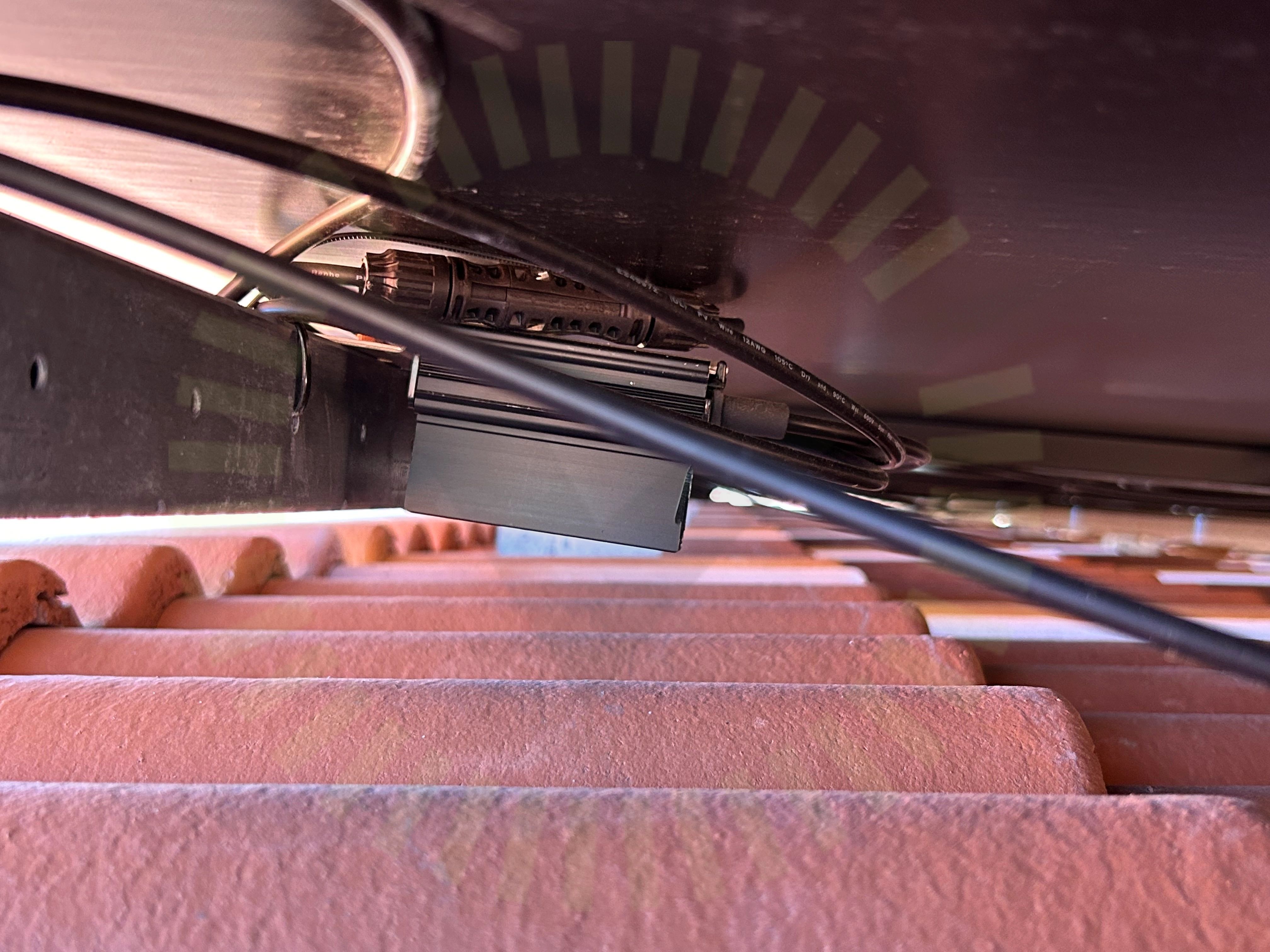

3.1 Föremål mot bakstycke
Inte godkänd
Föremål trycker mot panelens undersida.

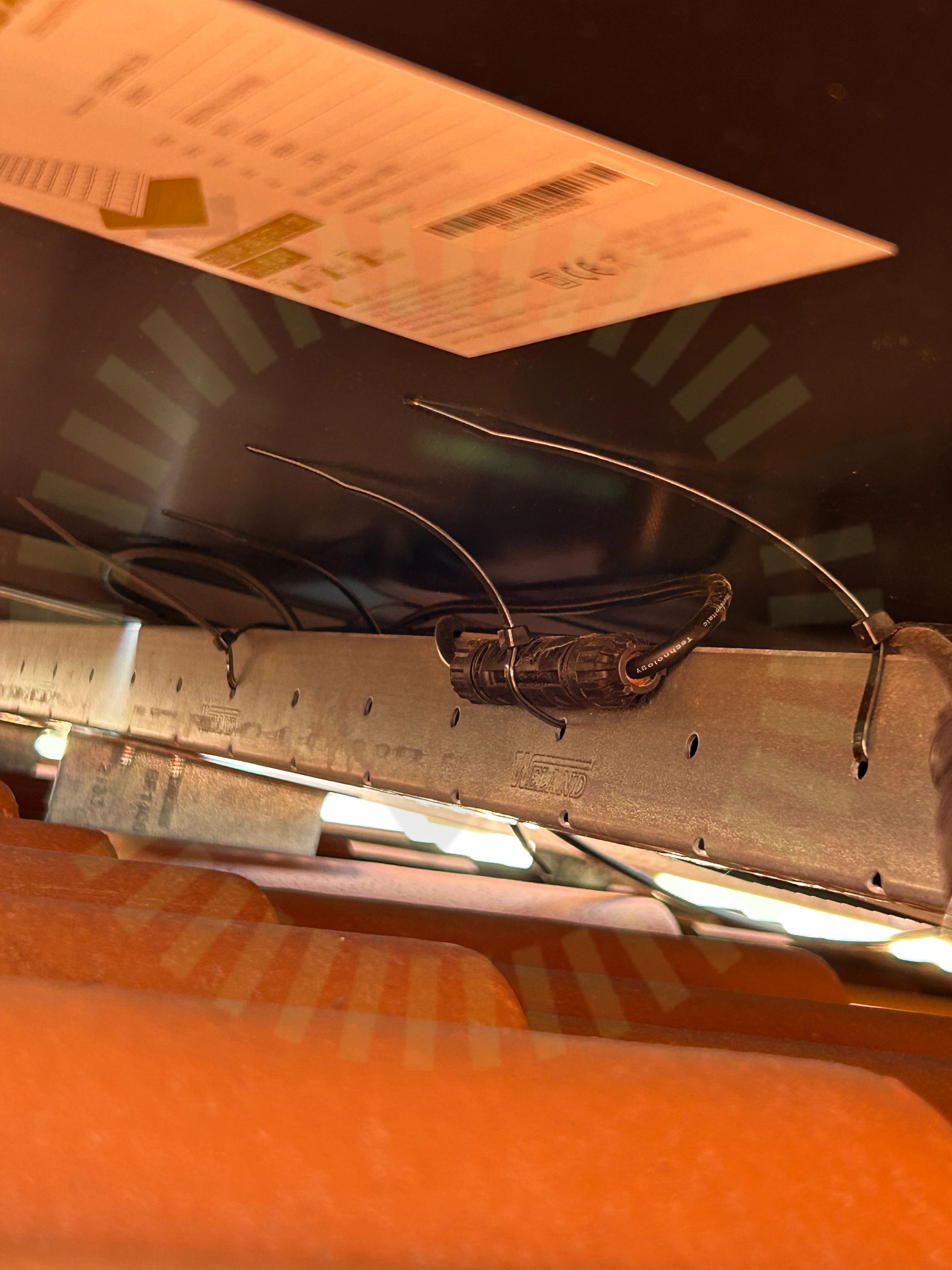

3.2 Kontaktdon
Inte godkänd
Buntband får inte placeras över kontaktdonens hölje.

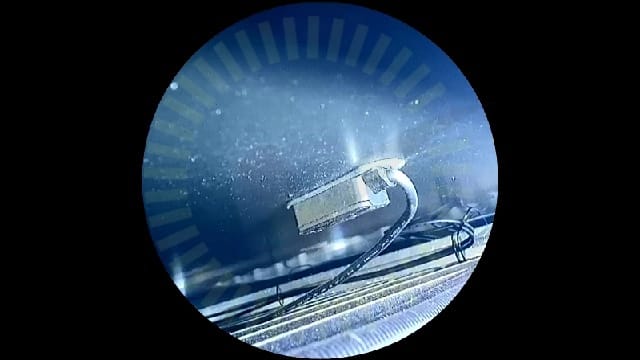

3.3 Kopplingslåda böjradie
Inte godkänd
Böjradien från kopplingslådan är för skarp.

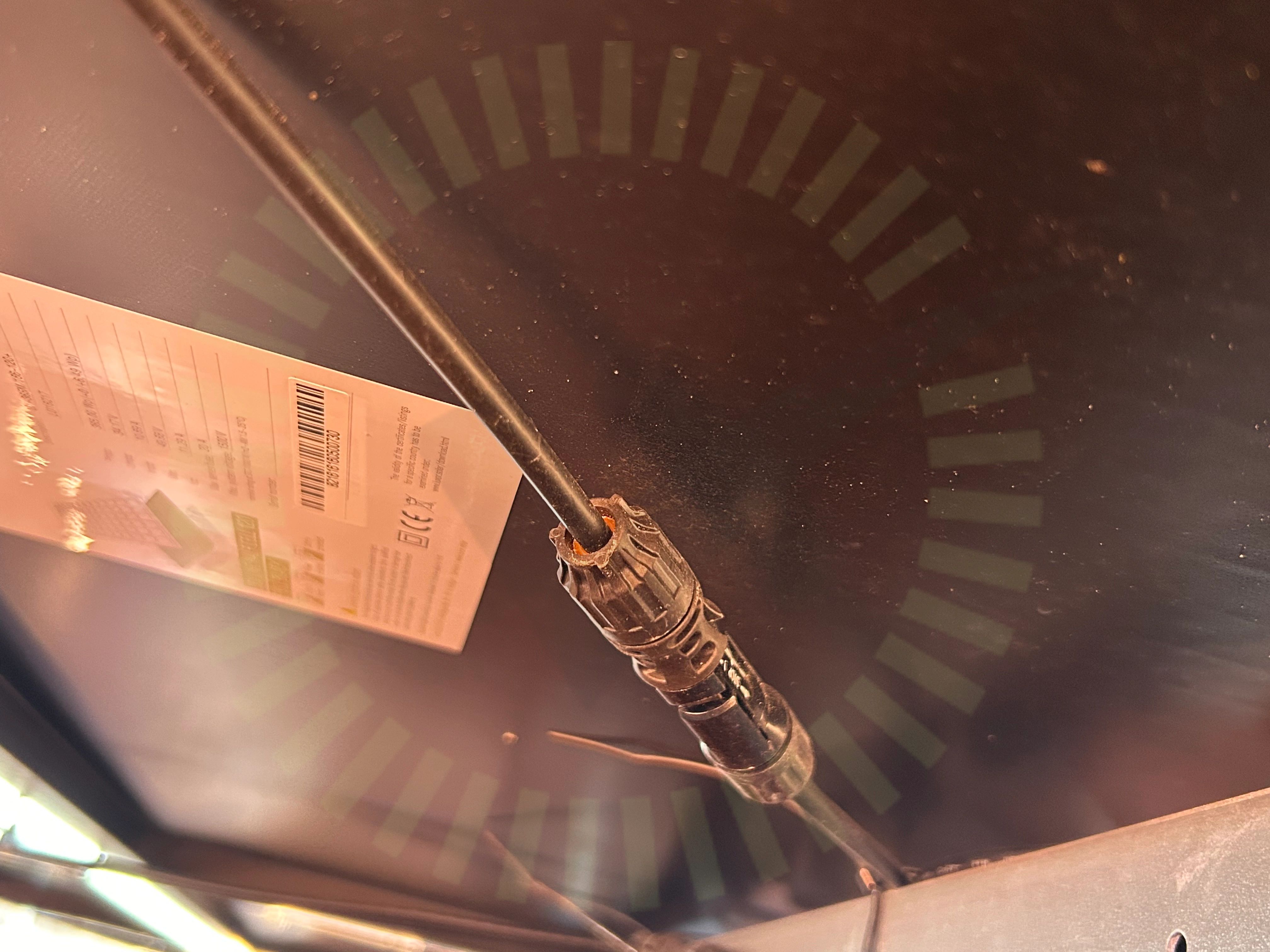

3.4 Stress på kontakter
Inte godkänd
Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.
Godkända kontrollpunkter
9/14
Ej tillgängligt vid besiktning
1/14
Tak 1, Weland Stål: Läktfästen
Anmärkningar
8/21

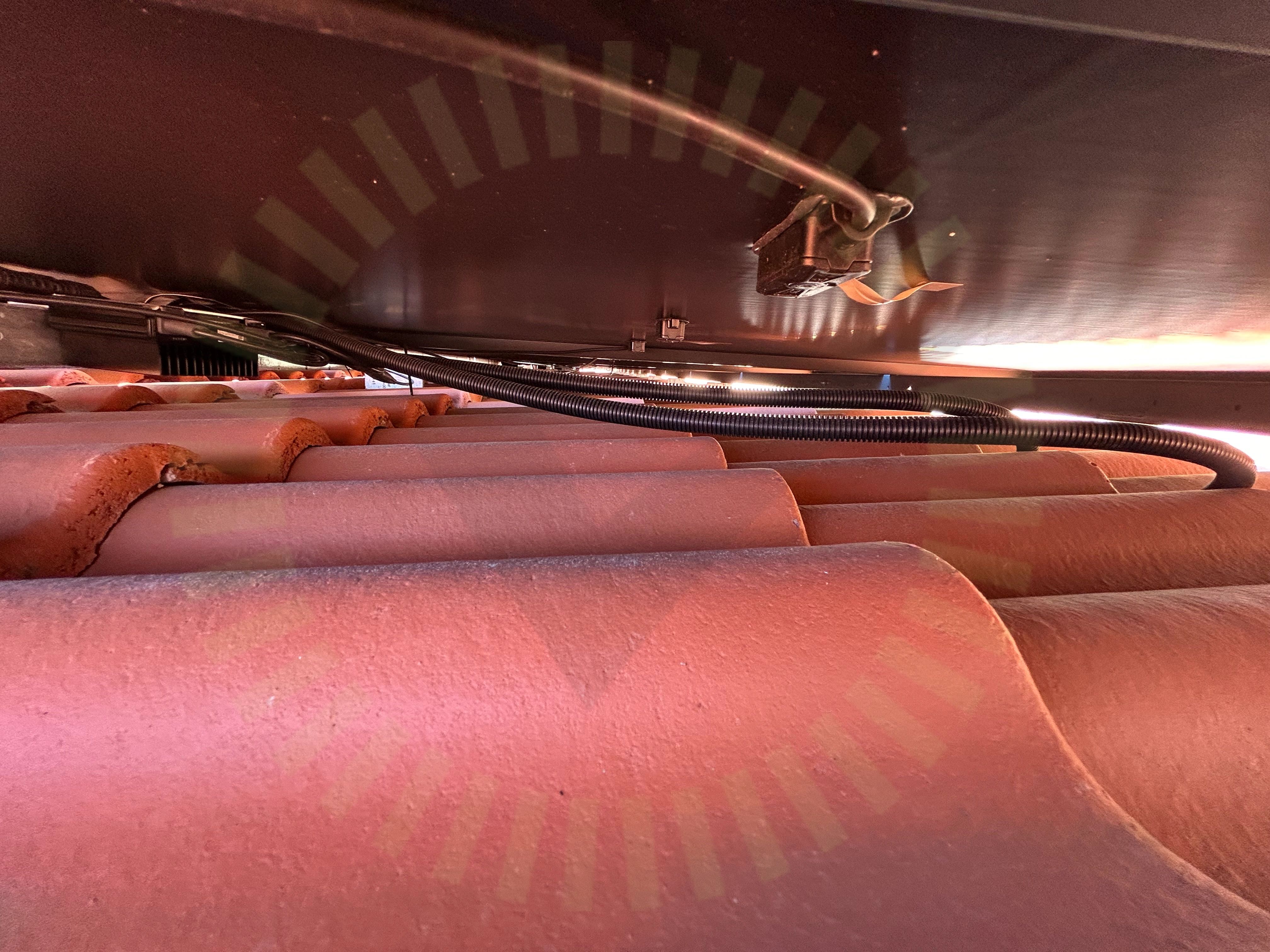

4.1 Kabeldragning mellan takytor
Inte godkänd
Kabeldragning mellan takytor är inte lämpligt fastsäkrad.

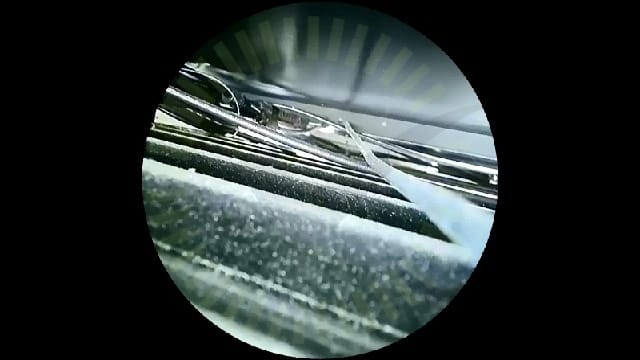

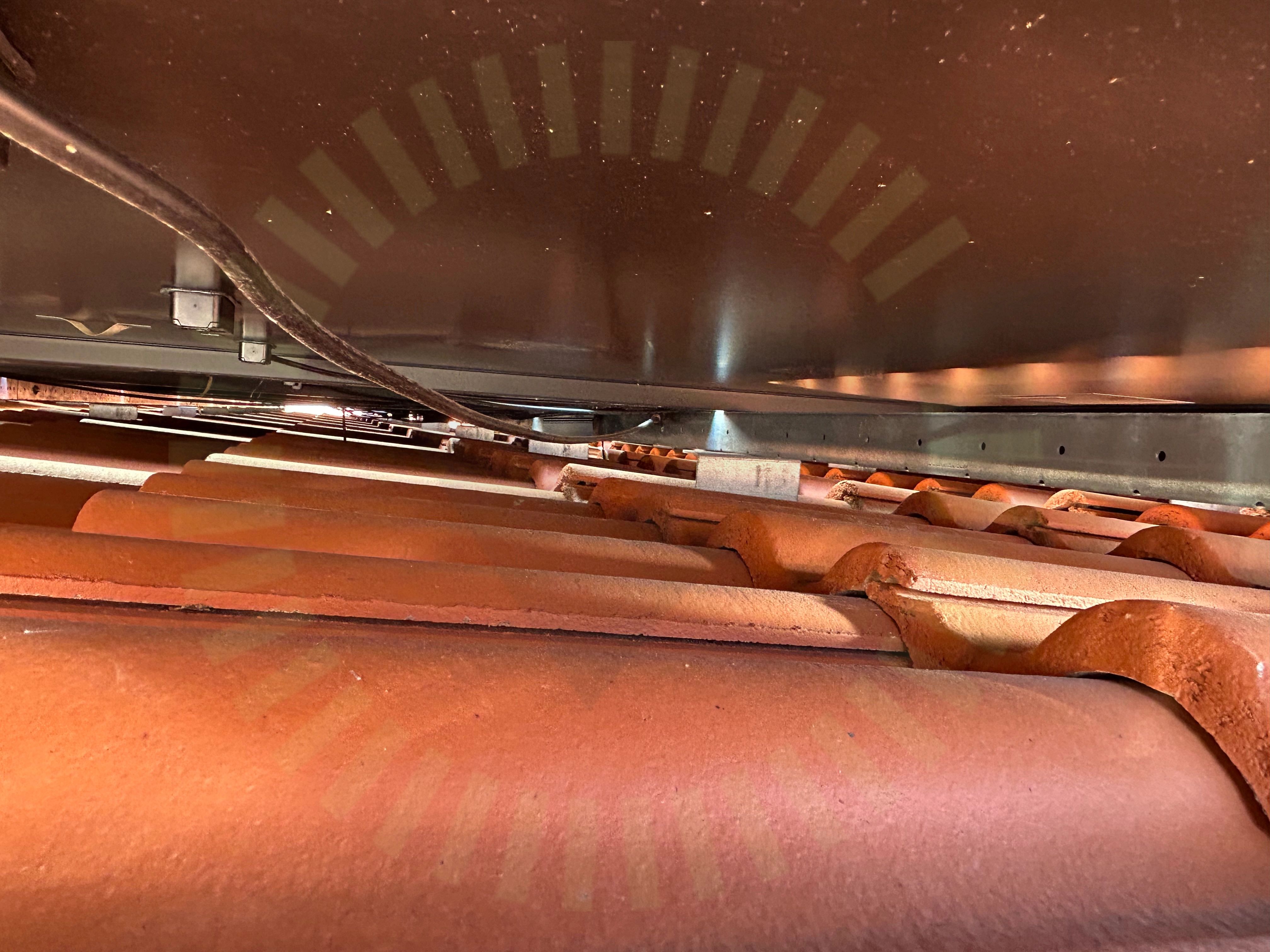

4.2 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.

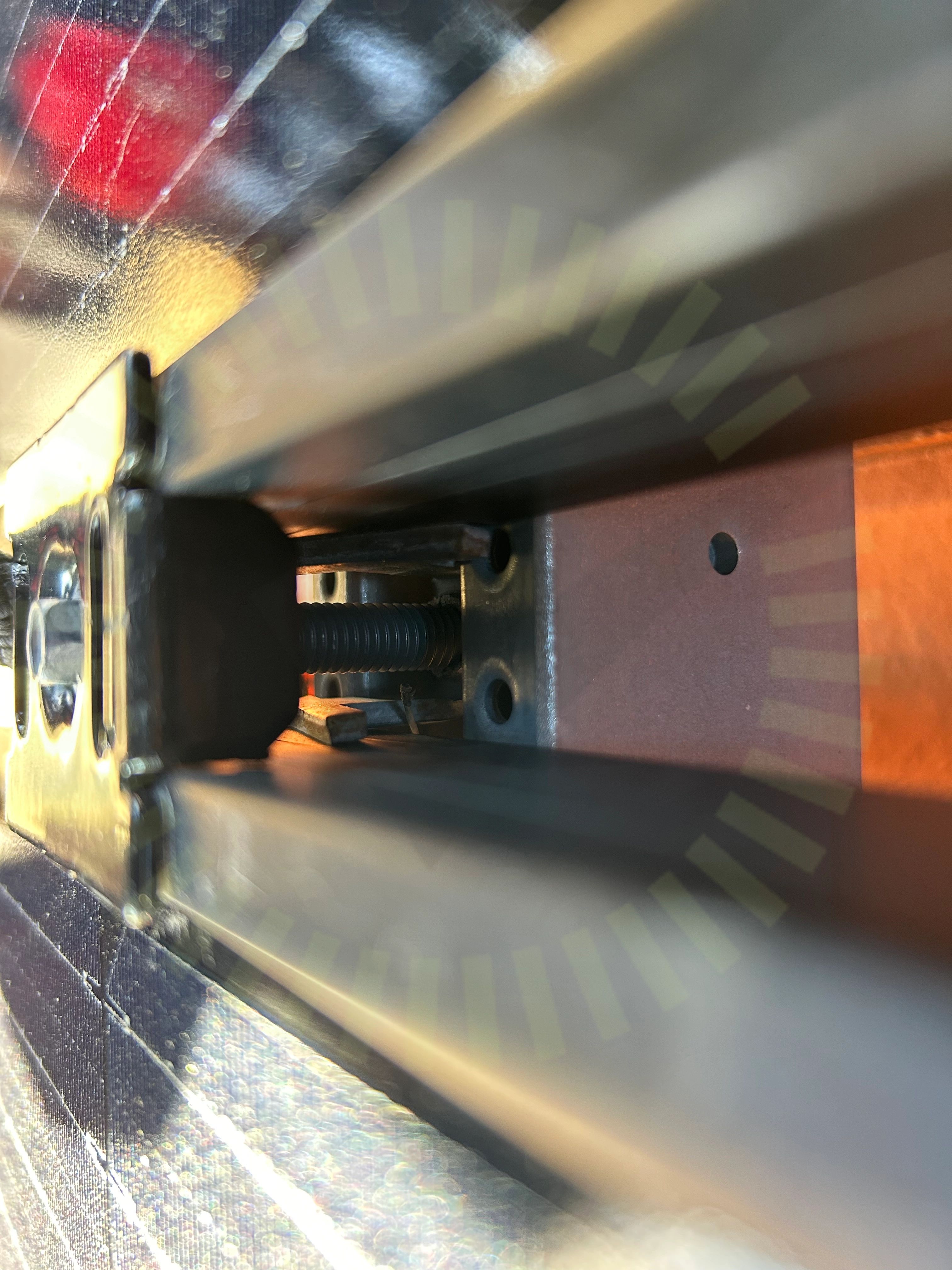

4.3 Klämmor rätt förläggning
Inte godkänd
Fästen ligger inte korrekt i skenan. Bottendel är skadad.

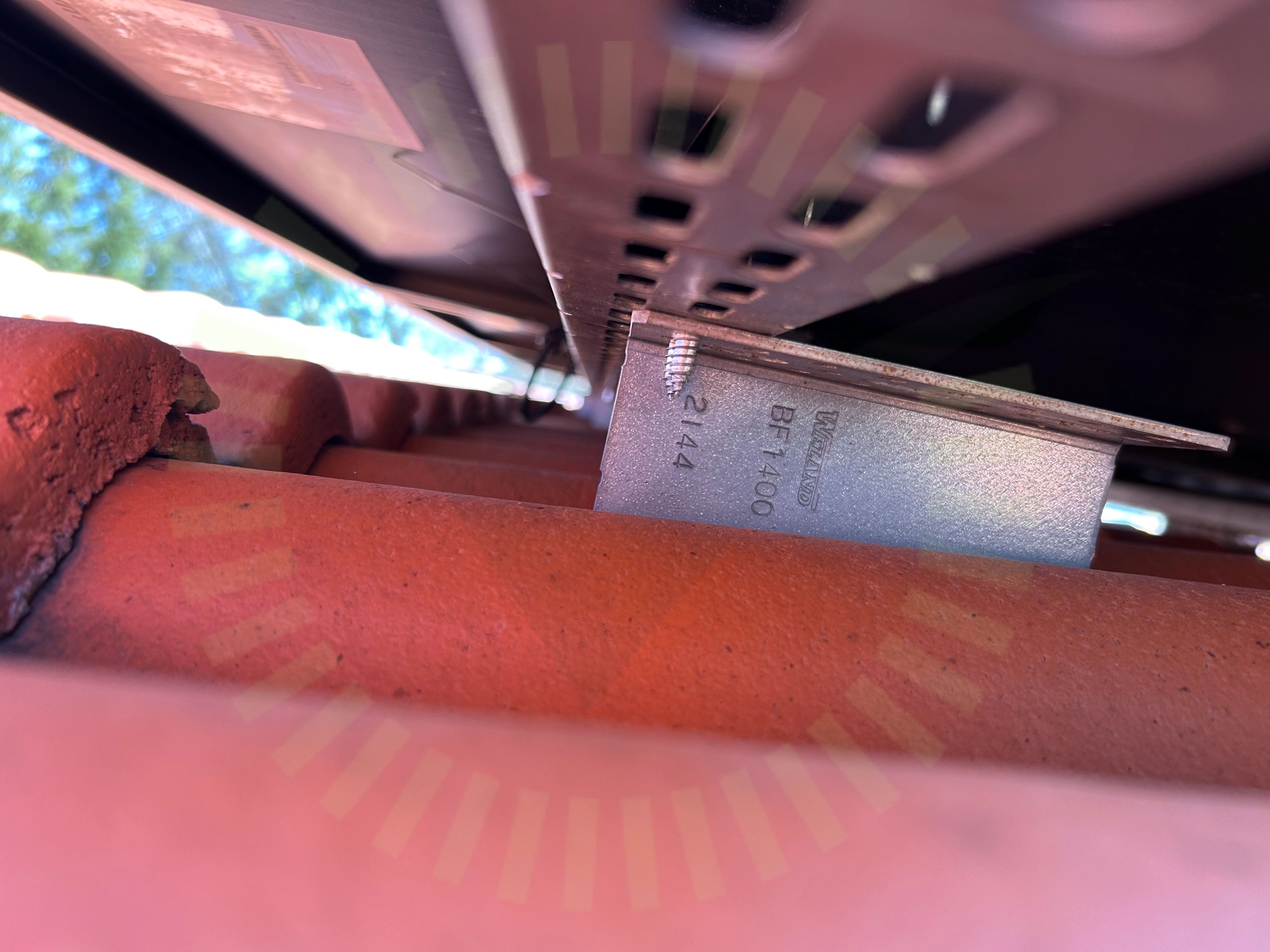

4.4 Skenornas infästning
Inte godkänd
Skenan ligger inte korrekt mot takkroken.

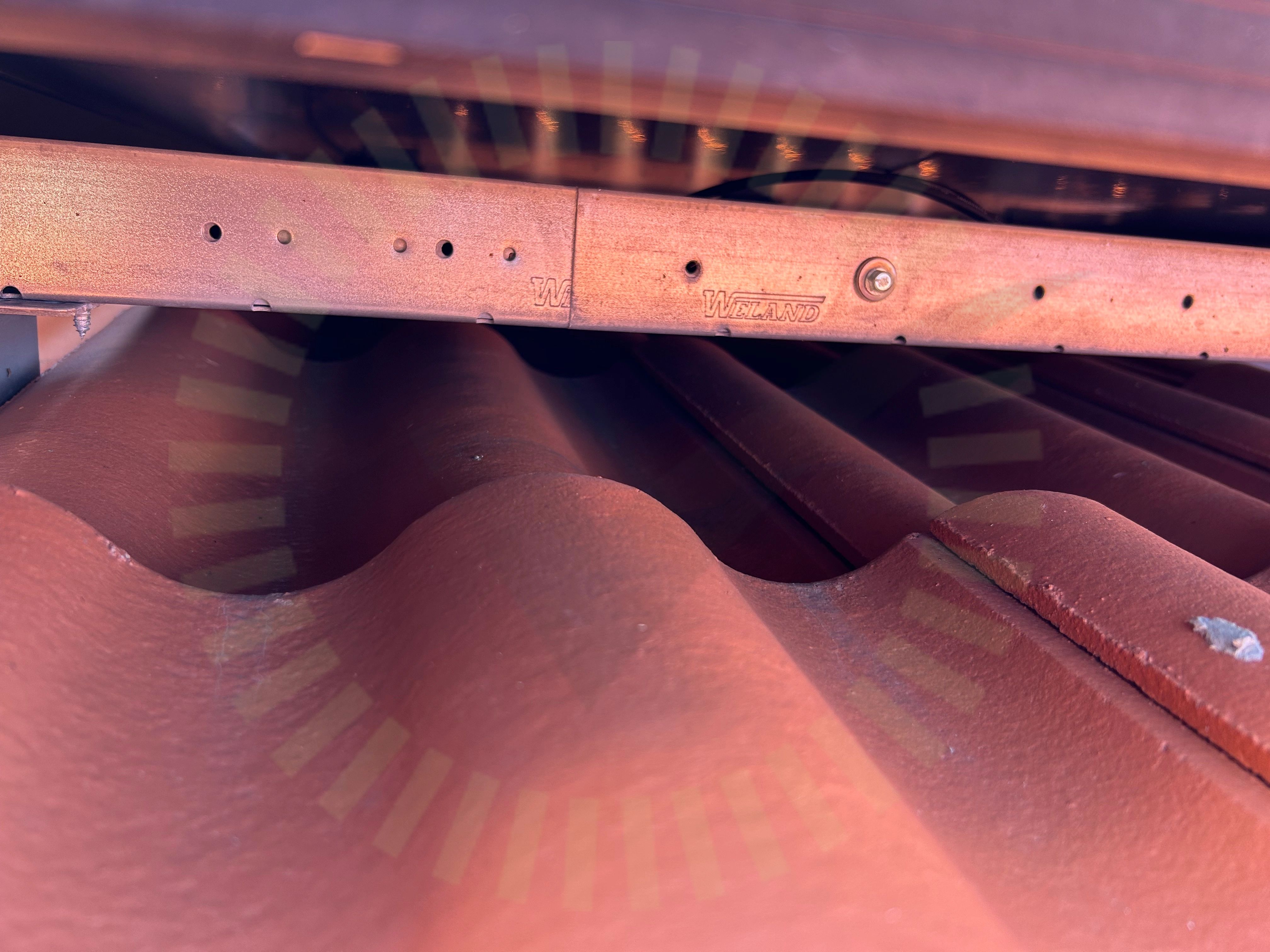

4.5 Skenskarvar
Inte godkänd
Skruvar saknas för skenskarv.

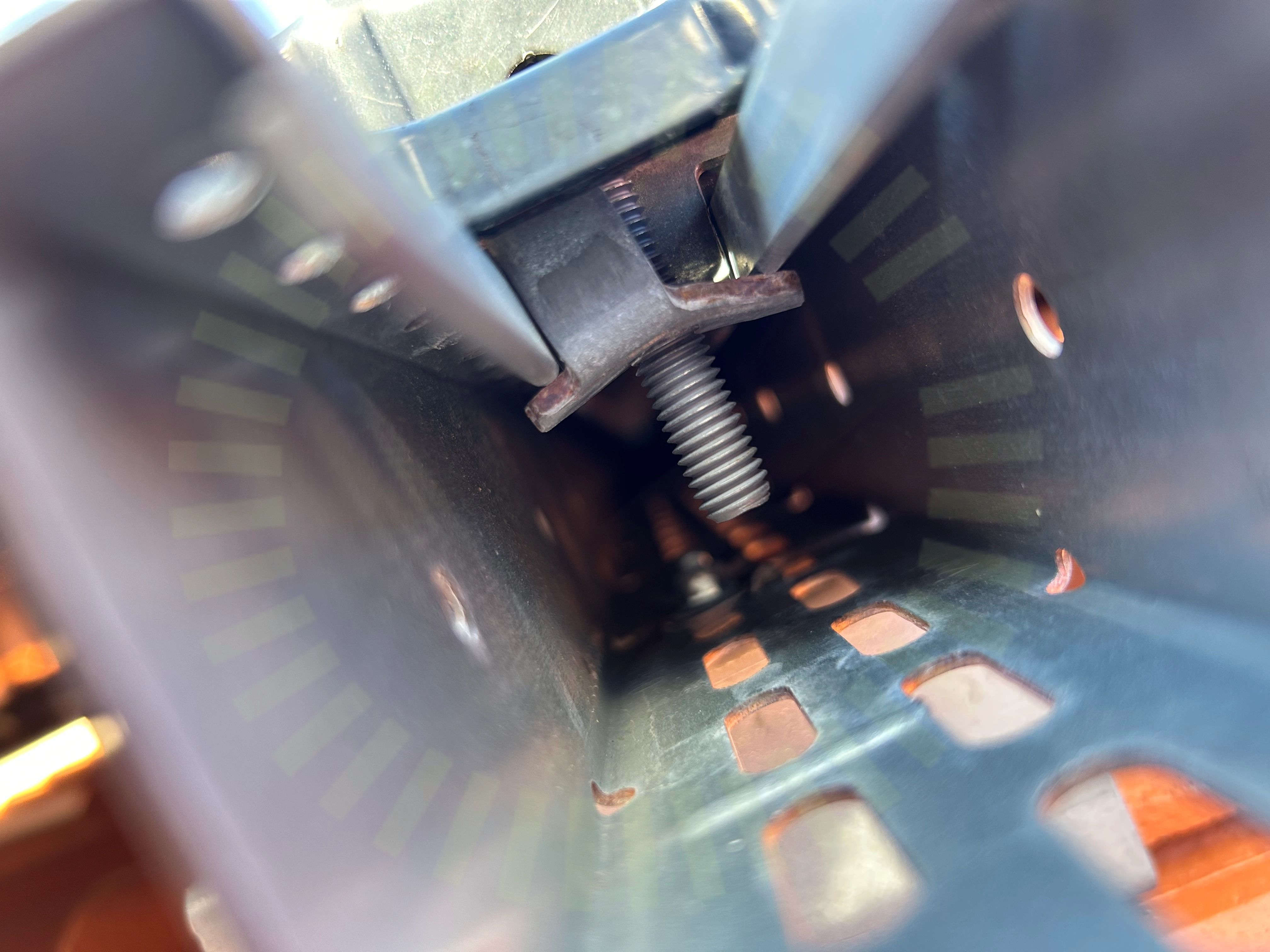

4.6 Ändklämmor skena
Inte godkänd
Ändklämma är för hårt dragen och bottendel är deformerad.

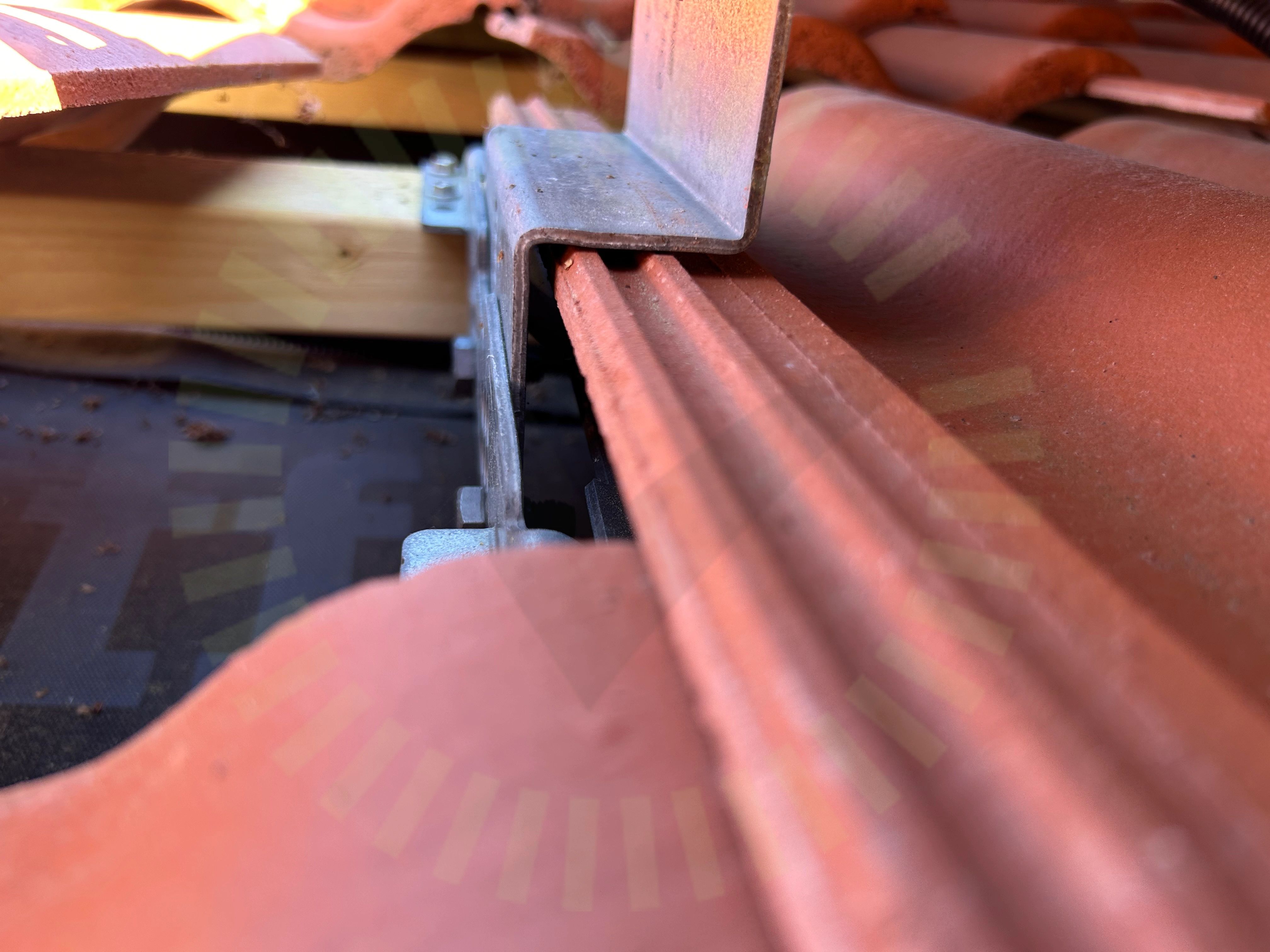

4.7 Underliggande takpanna
Inte godkänd
Infästningar ligger mot underliggande takpanna.

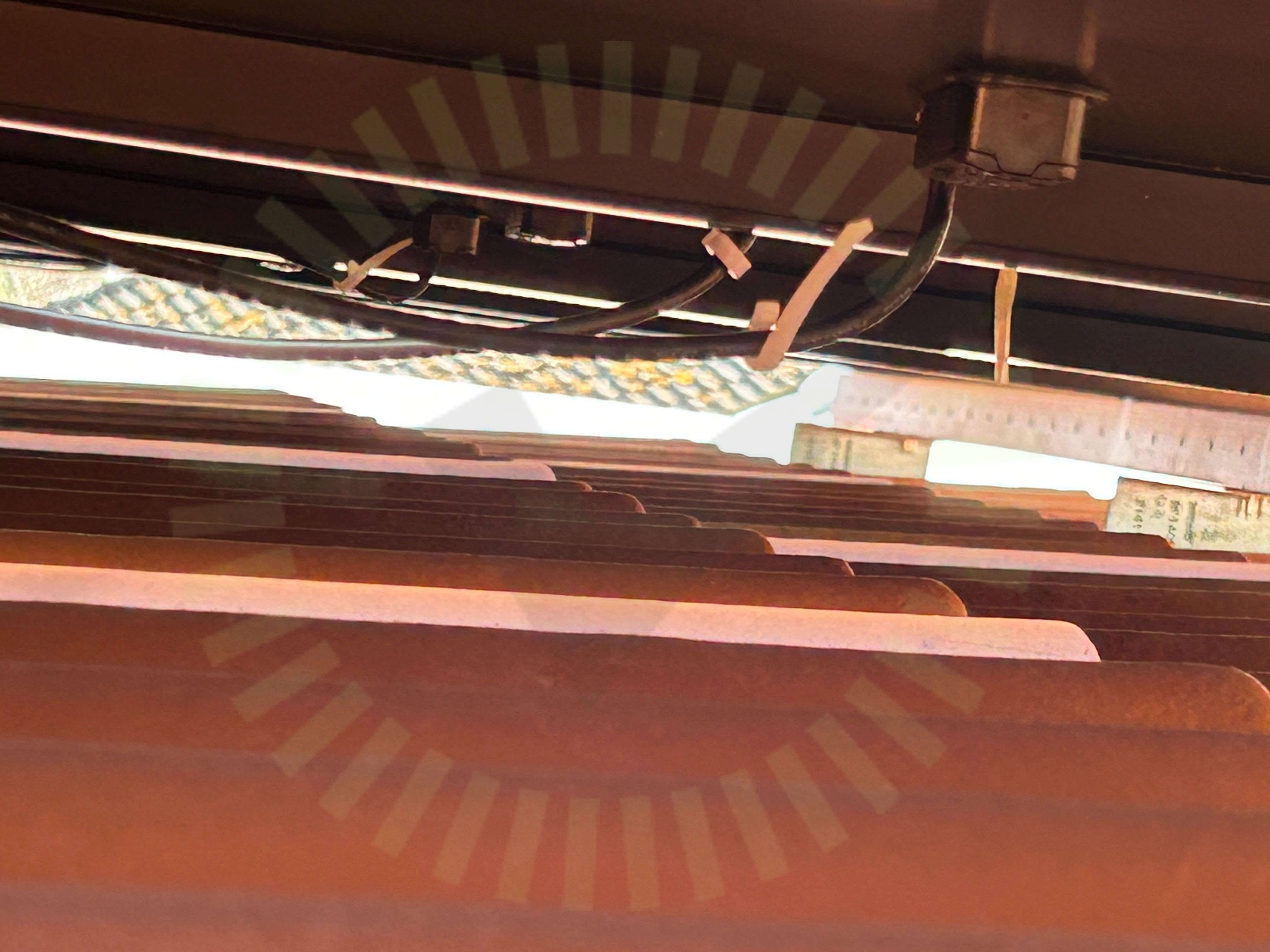

4.8 Väderbeständigt material
Inte godkänd
Förpackningsmaterial ska tas bort vid installation. Dessa är inte väderbeständiga och har börjat vittra sönder.
Godkända kontrollpunkter
13/21
Tak 2, Luxor: EcoLine M120
Anmärkningar
3/15

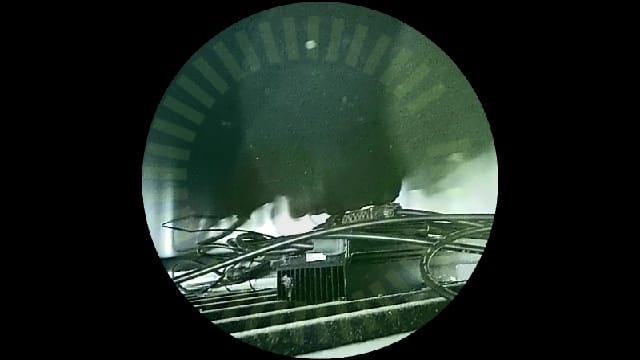

5.1 Föremål mot bakstycke
Inte godkänd
Föremål trycker mot panelens undersida.

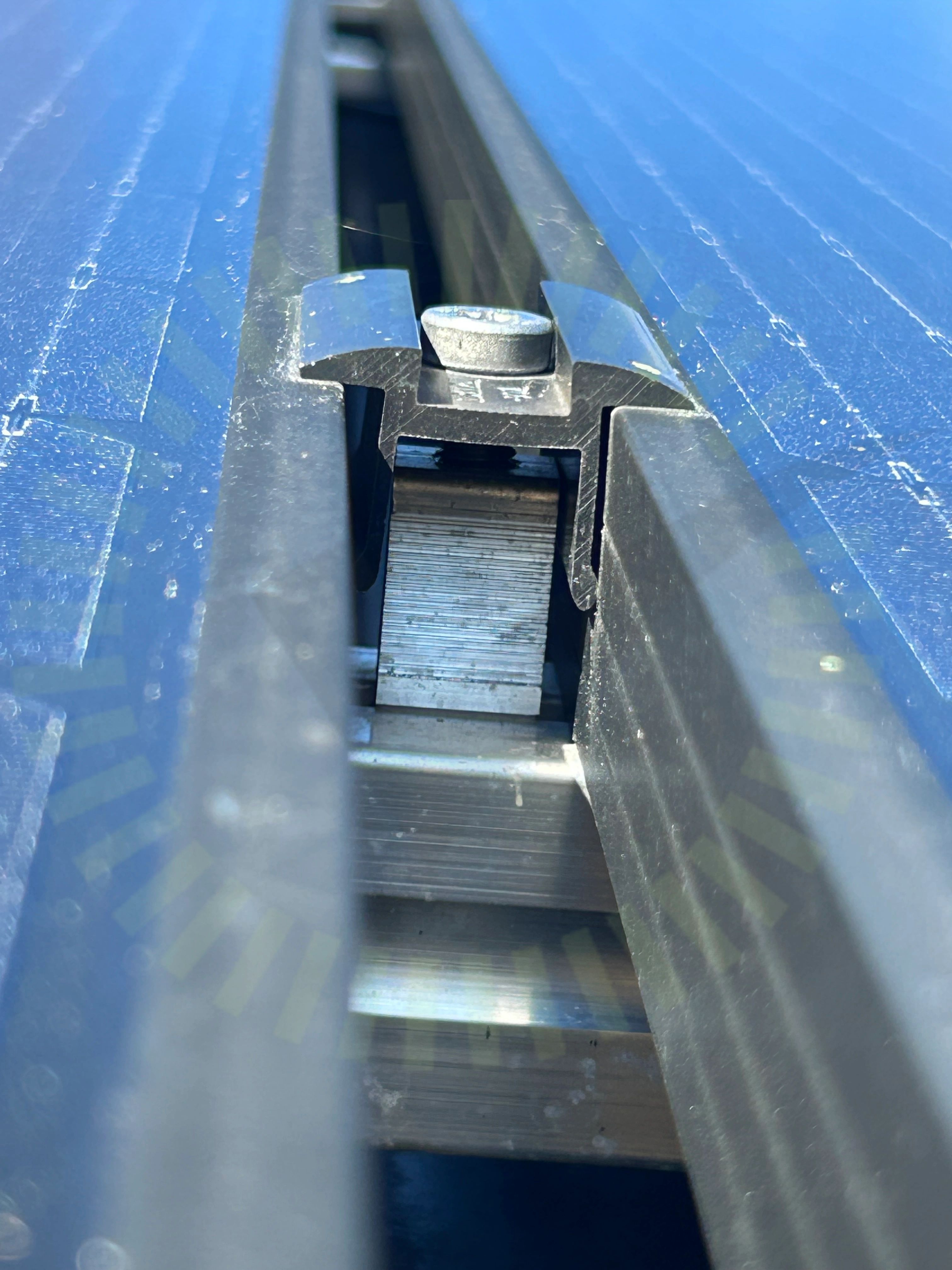

5.2 Klämmornas överlappning
Inte godkänd
Klämman överlappar inte tillräckligt på ramen.
5.3 Kopplingslåda böjradie
Inte godkänd
Böjradien från kopplingslådan är för skarp.
Godkända kontrollpunkter
6/15
Ej tillgängligt vid besiktning
6/15
Tak 2, Schletter: SingleFix-V
Anmärkningar
5/22
6.1 CC mått
Inte godkänd
Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

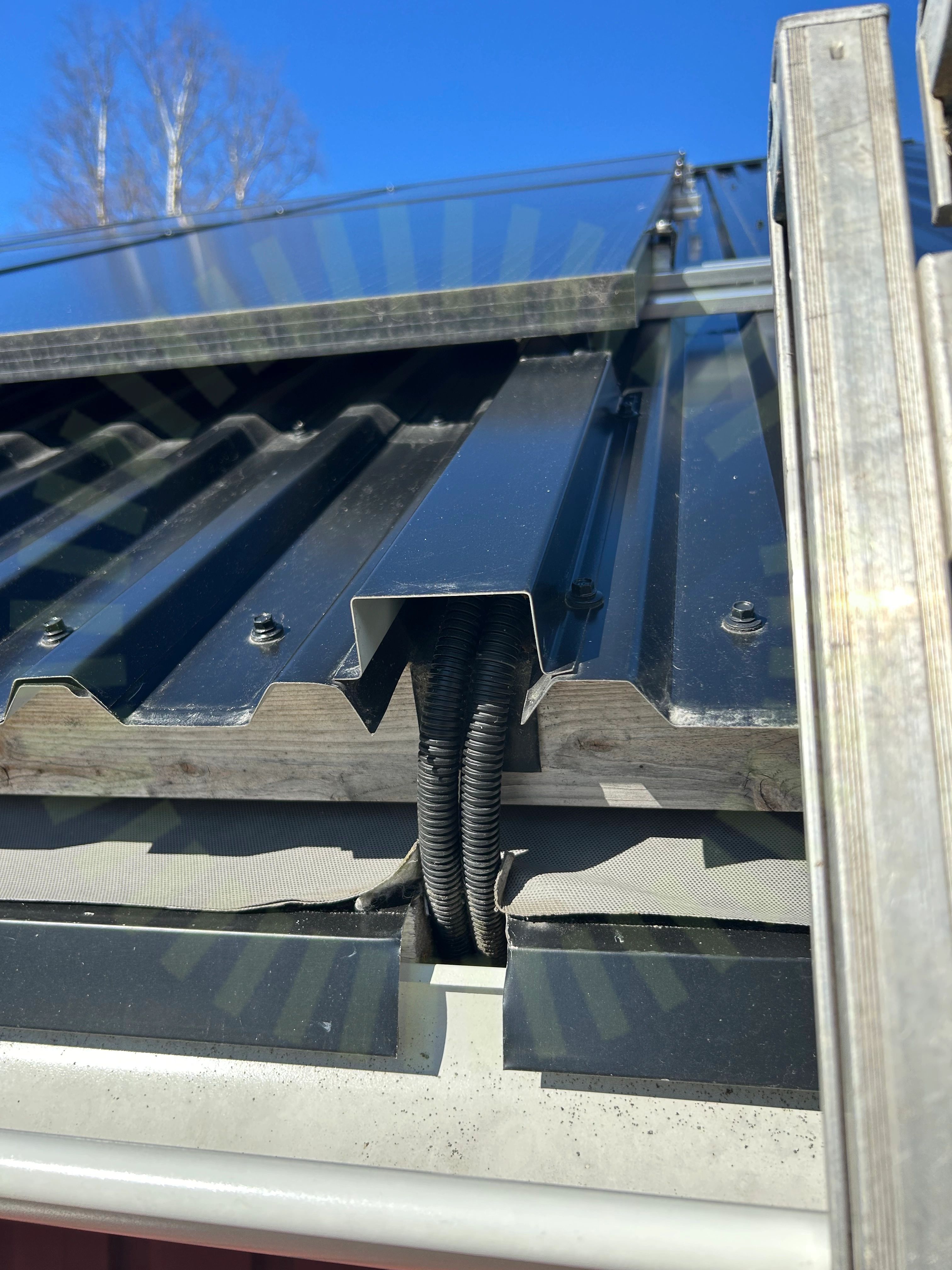

6.2 Kabeldragning mellan takytor
Inte godkänd
Kablage är inte lämpligt fastsäkrat och har orsakat skada på fotplåt och vattbräda.
6.3 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning och ligger även på taket.

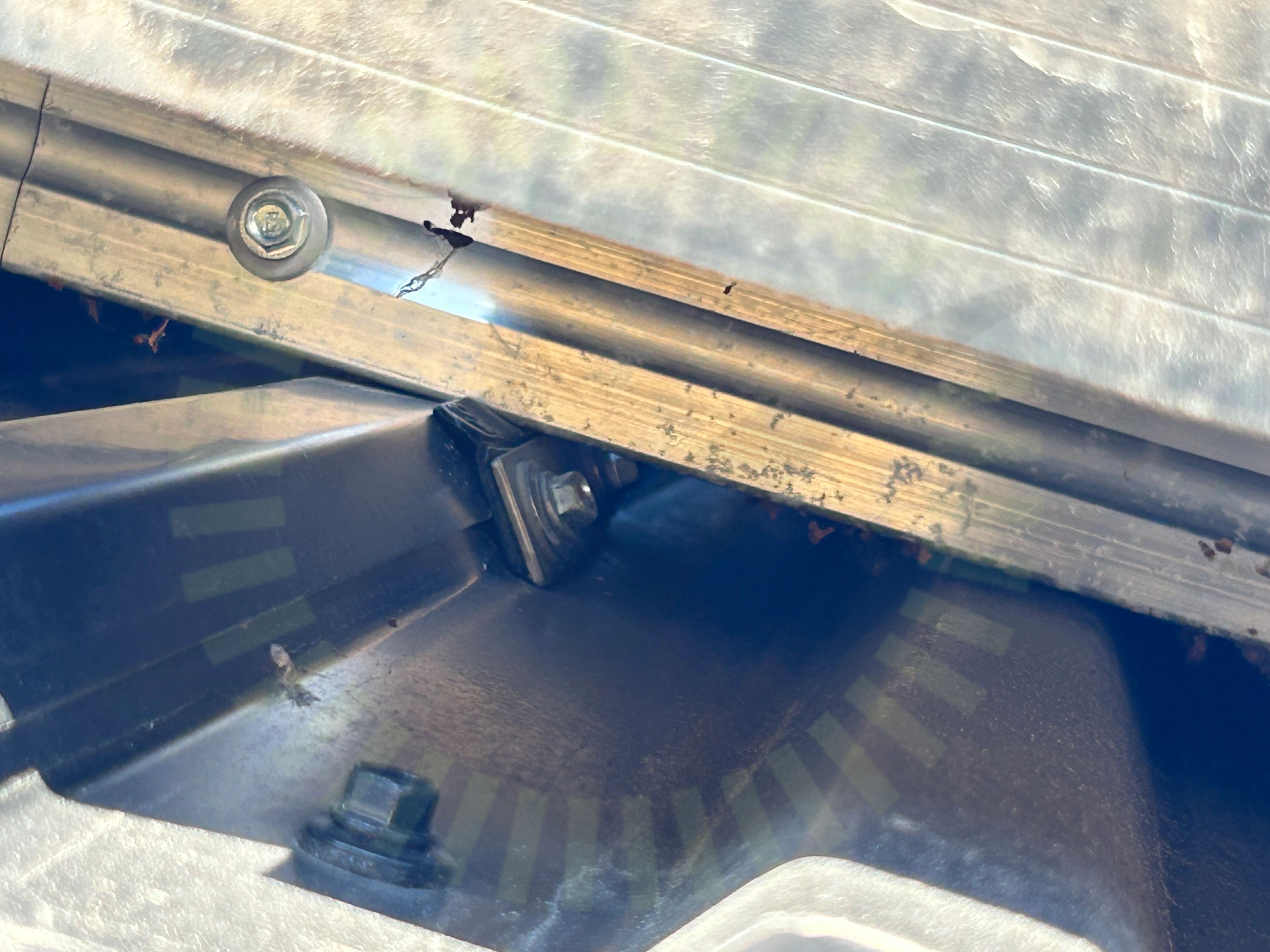

6.4 Plåtinfästning
Inte godkänd
Infästningar ska inte göras där plåten överlappar.
6.5 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas vid besiktning.
Godkända kontrollpunkter
16/22
Ej tillgängligt vid besiktning
1/22

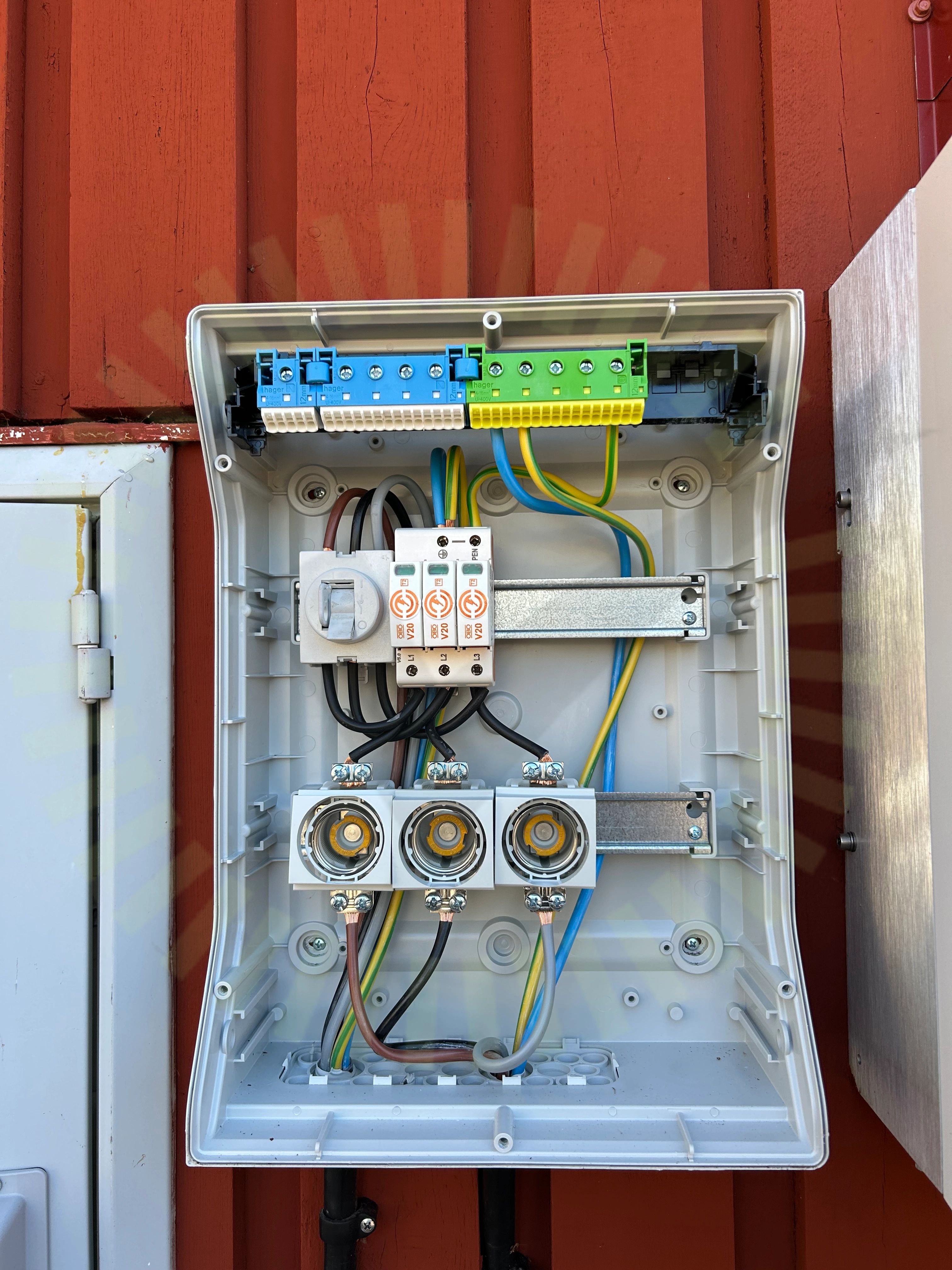

Undercentral
Anmärkningar
2/8

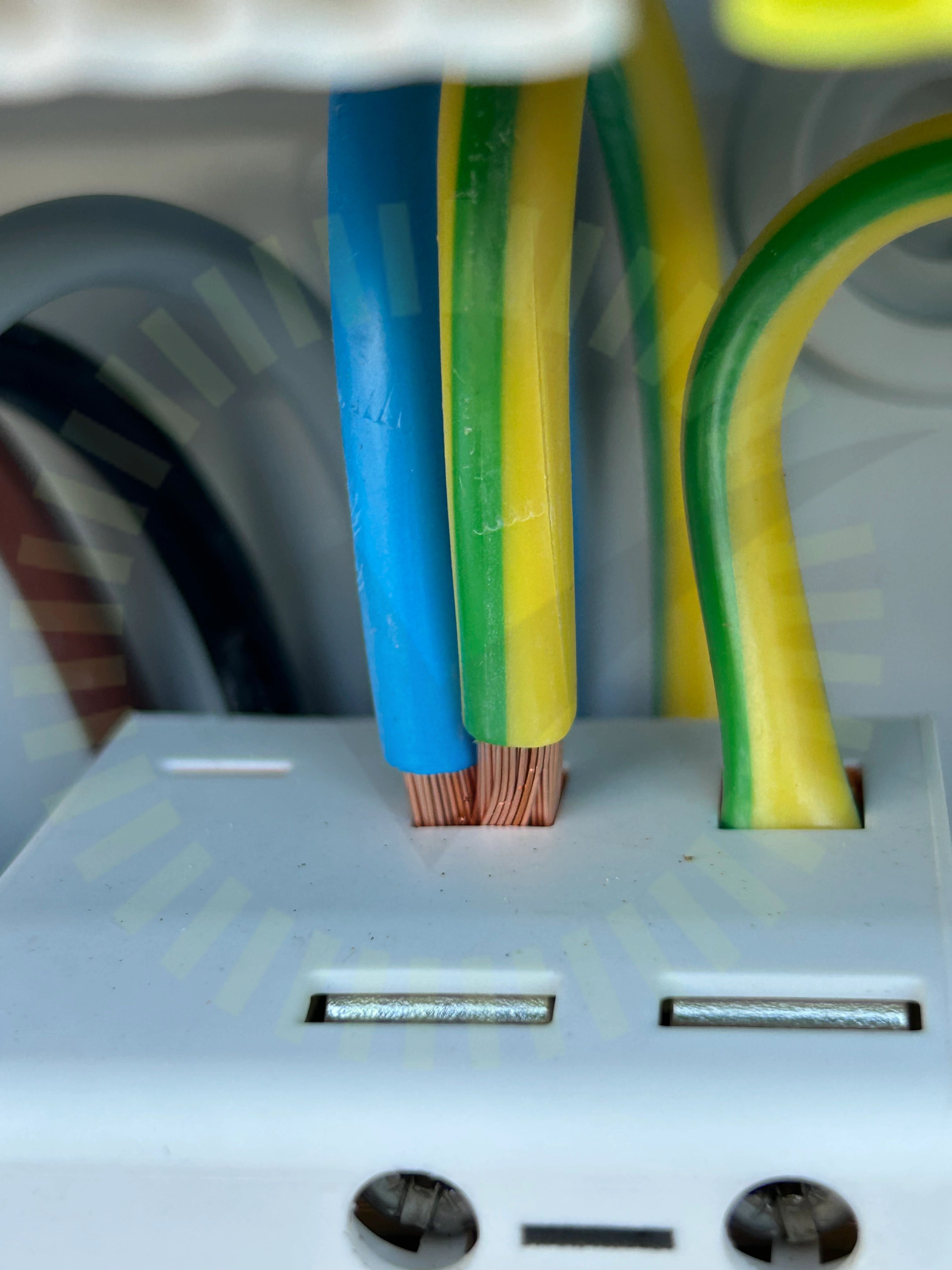

7.1 Anslutning av ledare
Inte godkänd
Isolering är klämd i plint.
7.2 PEN-ledare
Inte godkänd
Installation utförd med fyrledarsystem. PEN ledare är inte korrekt uppmärkt.
Godkända kontrollpunkter
6/8
Varselmärkning
Anmärkningar
2/4

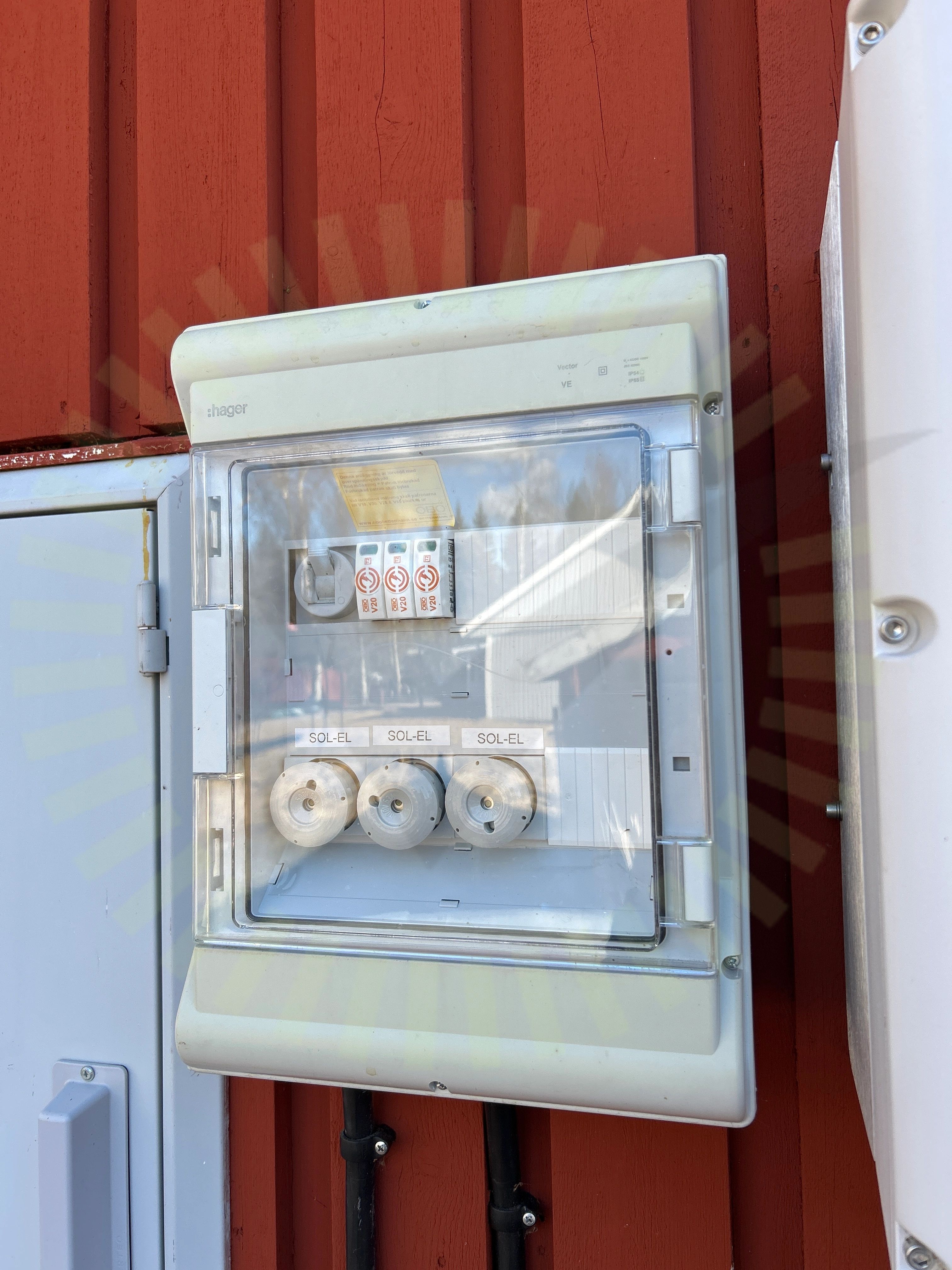

8.1 Varning för backspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

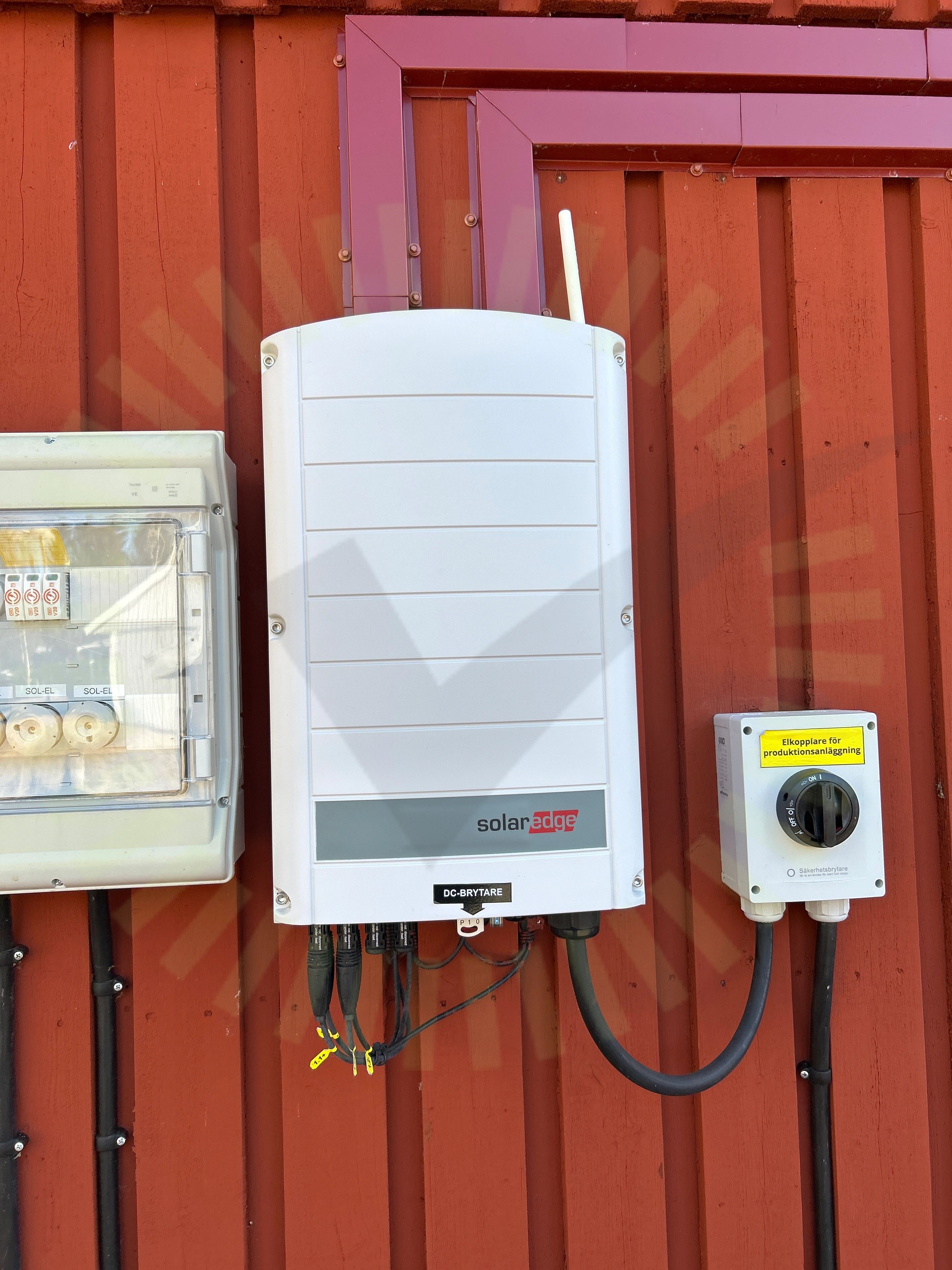

8.2 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
Godkända kontrollpunkter
2/4
Växelriktare
Anmärkningar
9/34

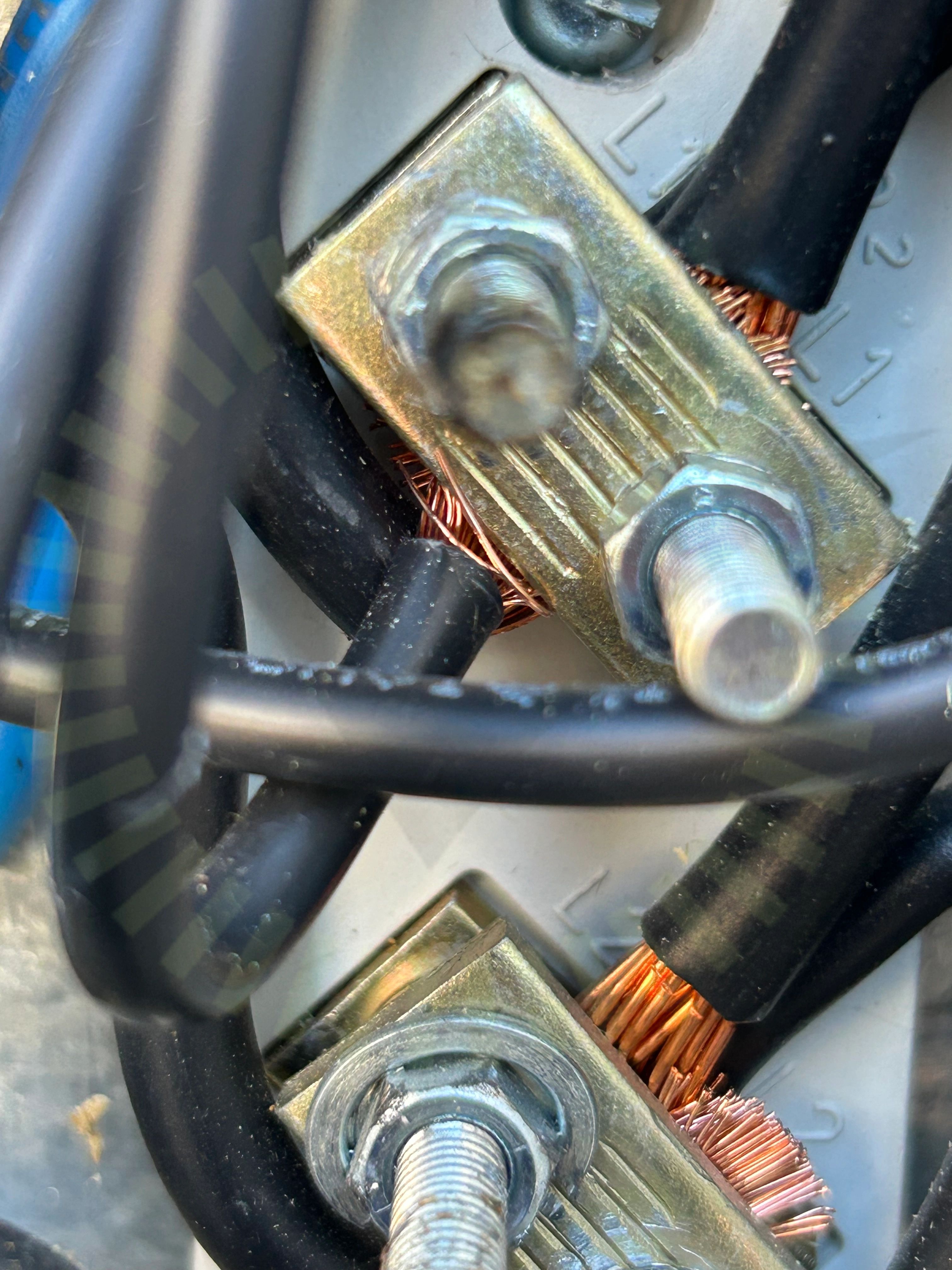

9.1 Anslutning av ledare
Inte godkänd
Kardeler spretar från plint.

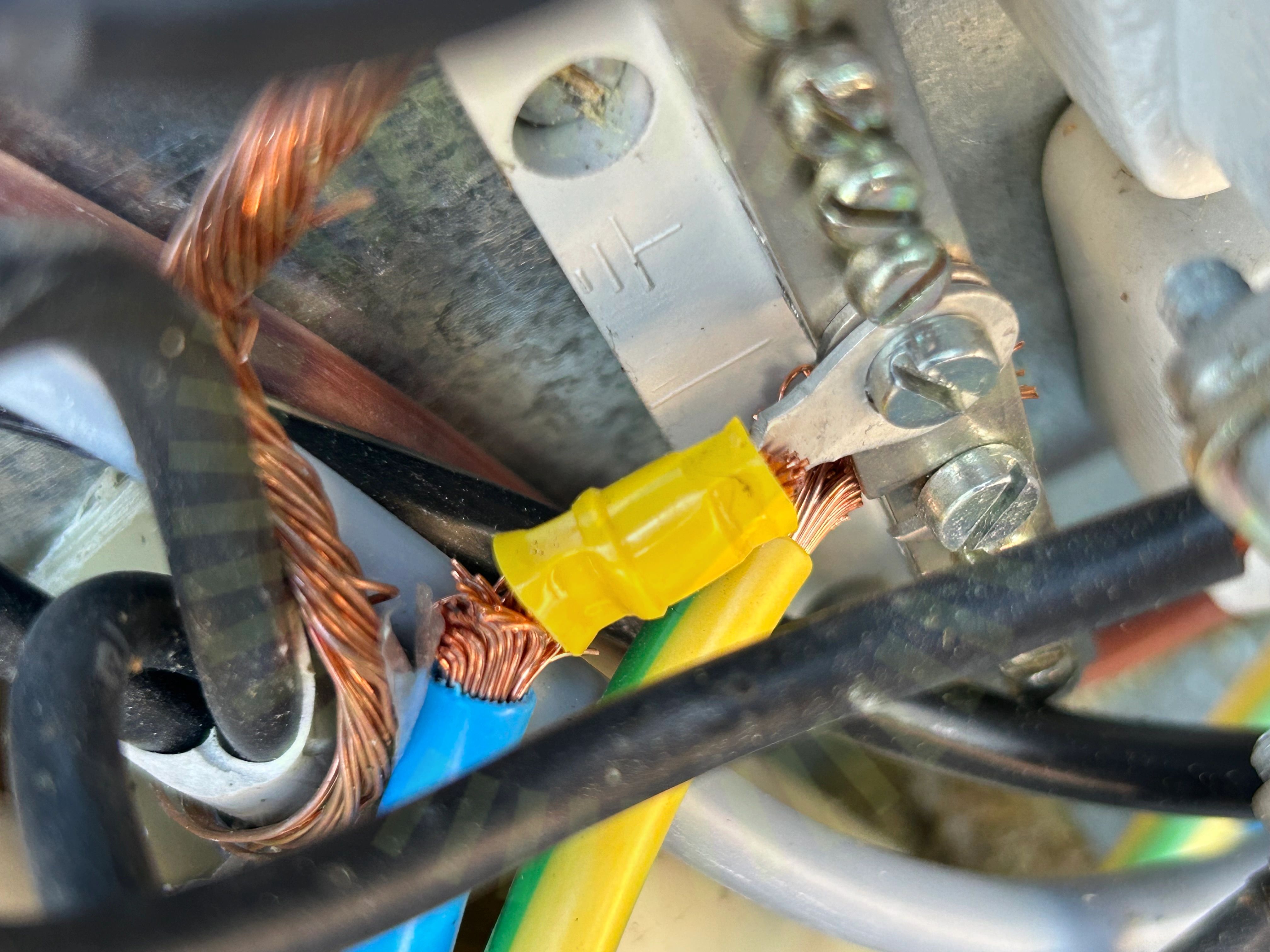

9.2 Anslutning av ledare
Inte godkänd
Neutralledaren har flertalet avklippta kardeler.
9.3 Dubbel matning
Inte godkänd
Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

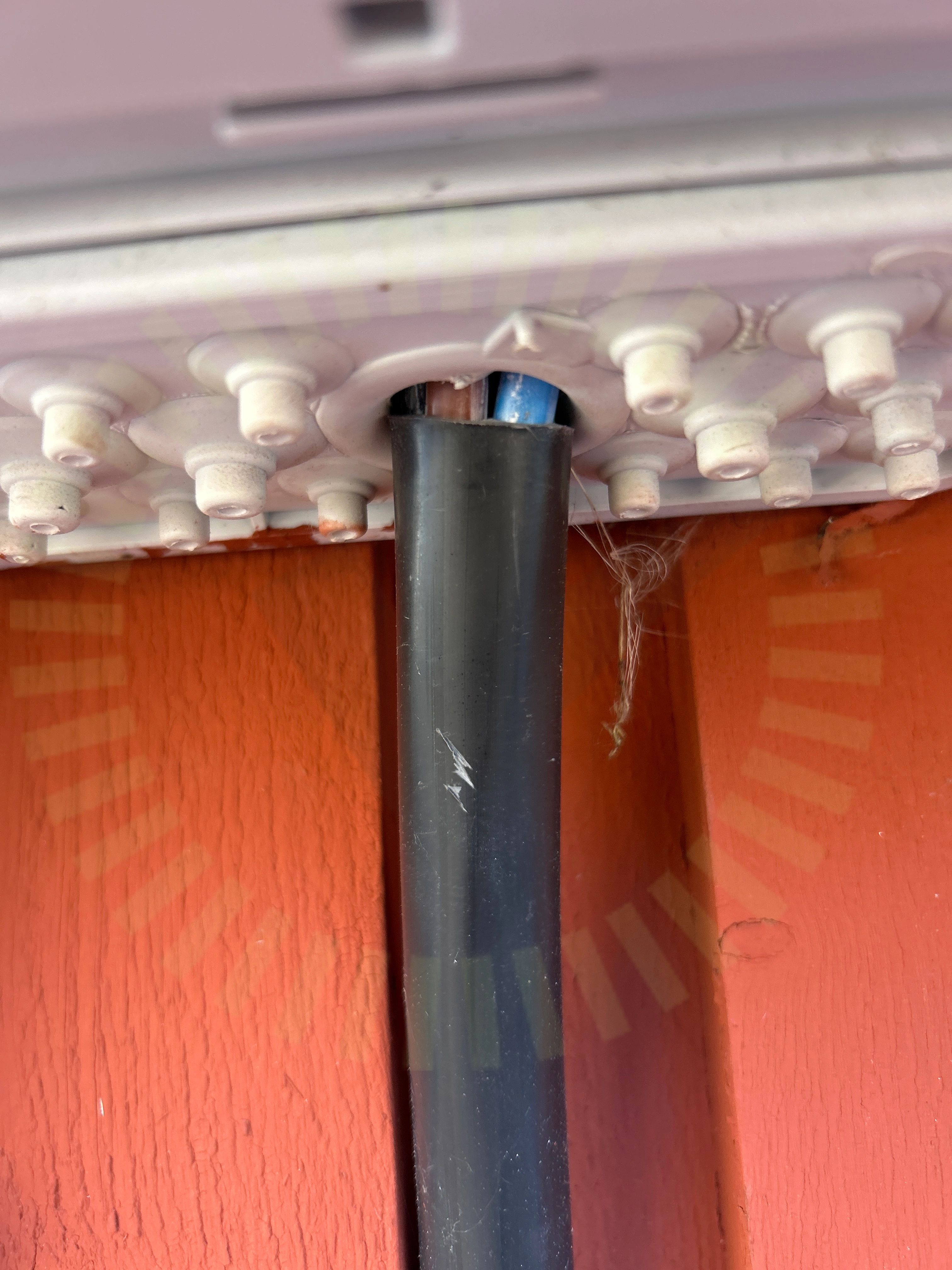

9.4 Enkelisolerade ledare
Inte godkänd
Enkelisolerade ledare är synliga innan kabeln går in i centralen.

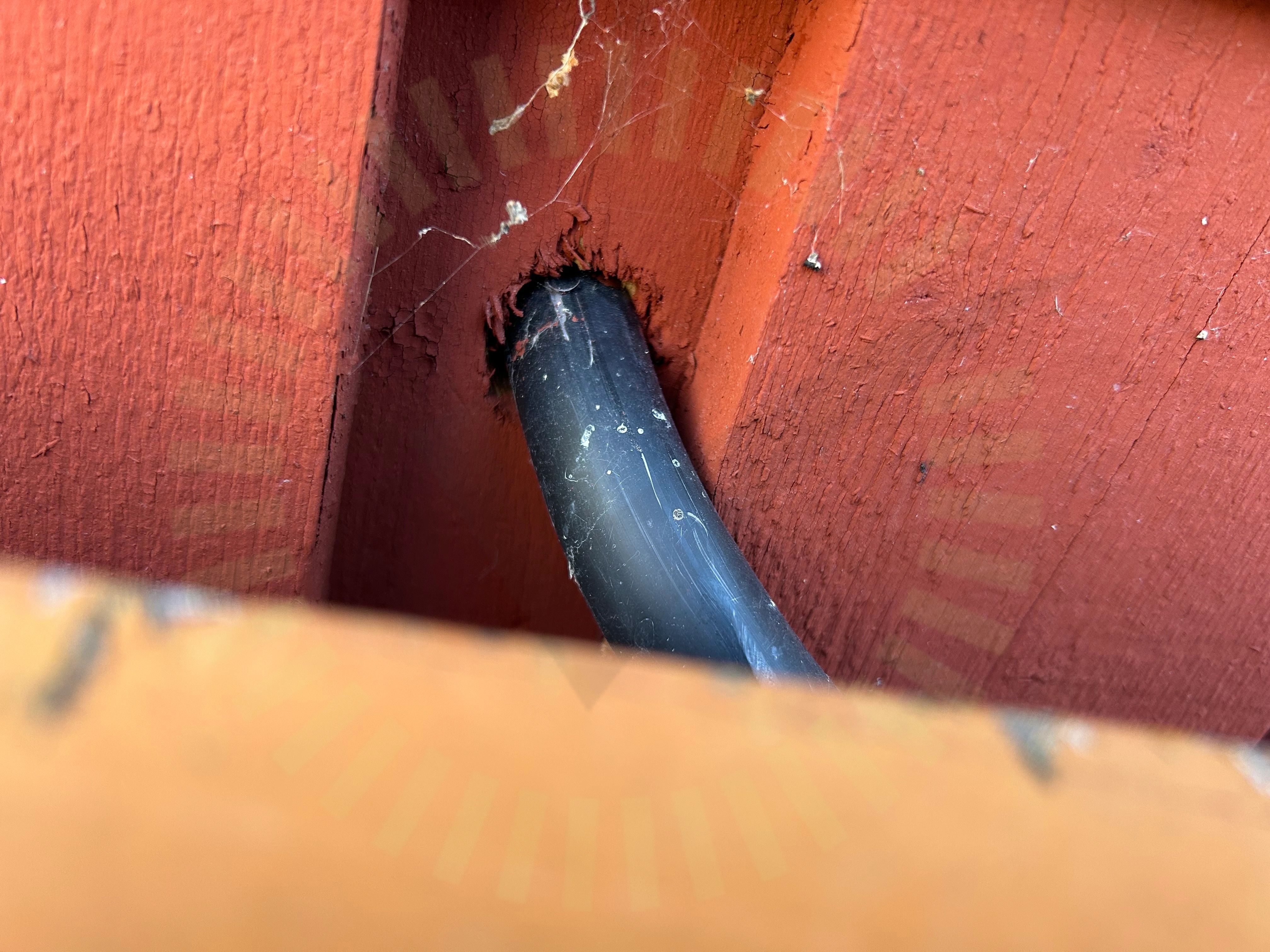

9.5 Genomföringar
Inte godkänd
Genomföring inte tätad.
9.6 Huvudsäkring
Inte godkänd
Huvudsäkringen tål inte anläggningens effekt. Underlag för dynamisk eller statisk strypning av utmatande effekt saknas.

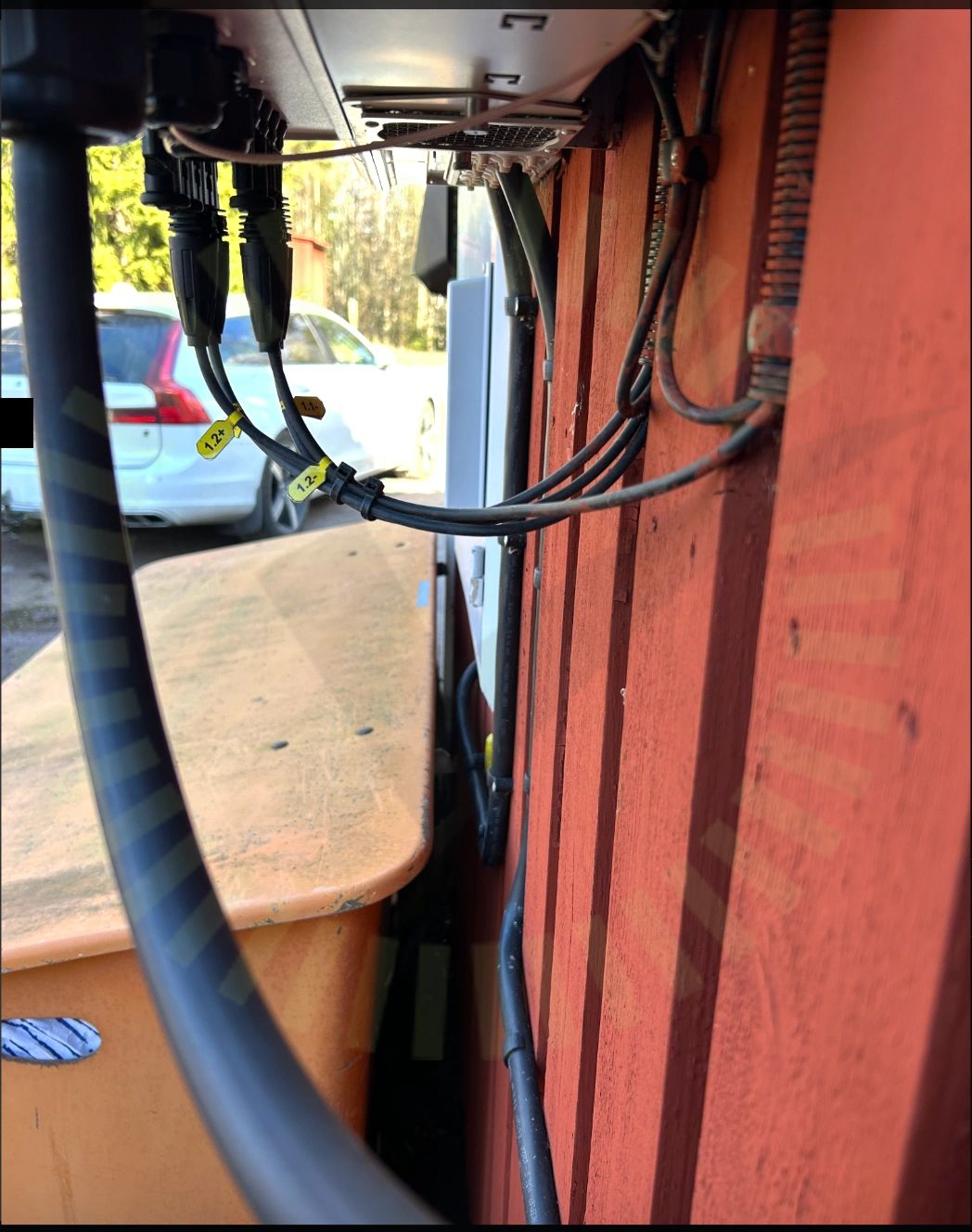

9.7 Stress på kontakter
Inte godkänd
Växelriktarens kontakter utsätts för stress. Kontakter dras mot vägg.

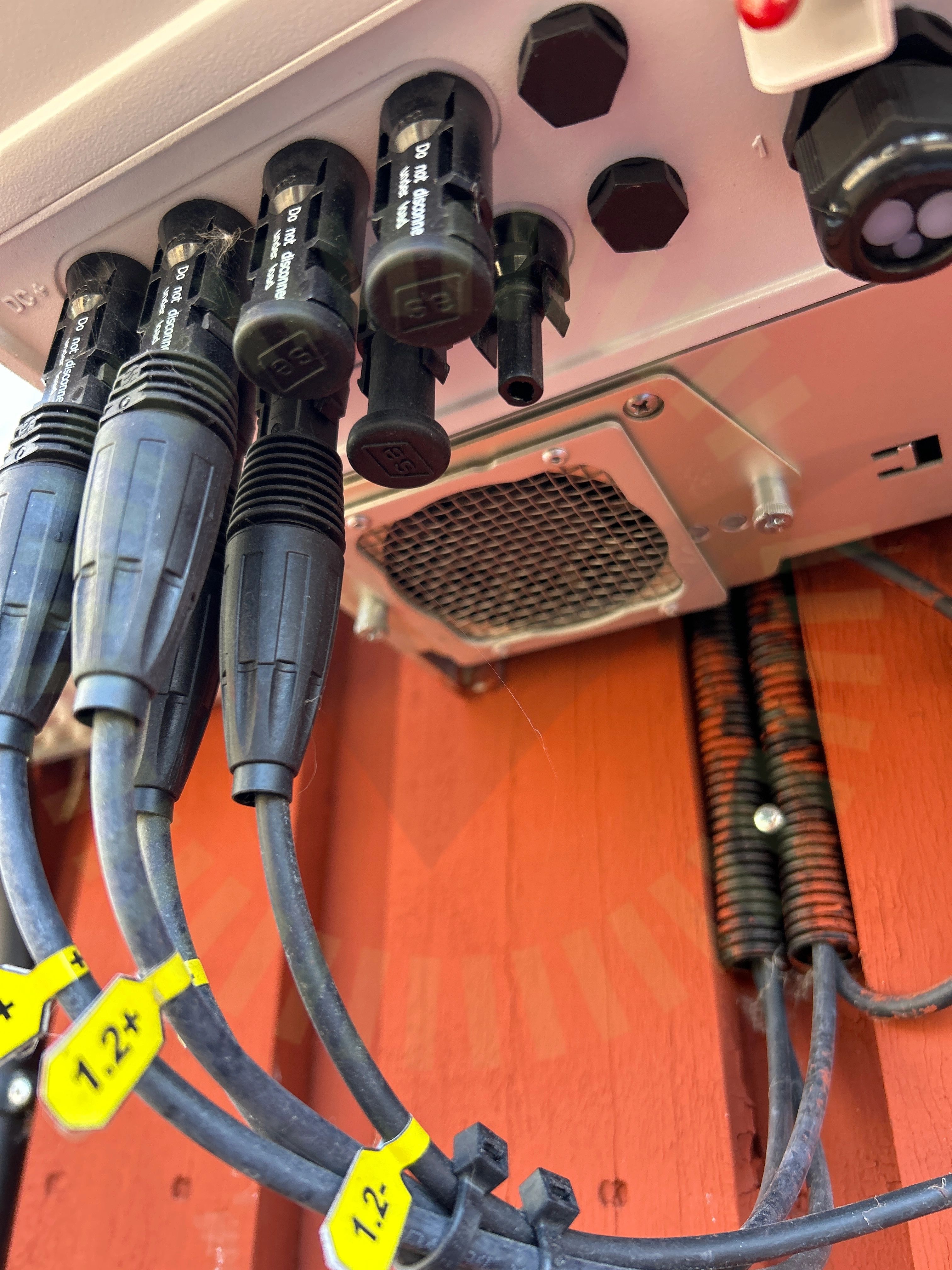

9.8 Växelriktarens IP klassning
Inte godkänd
Tätningar saknas för oanvända kontakter.

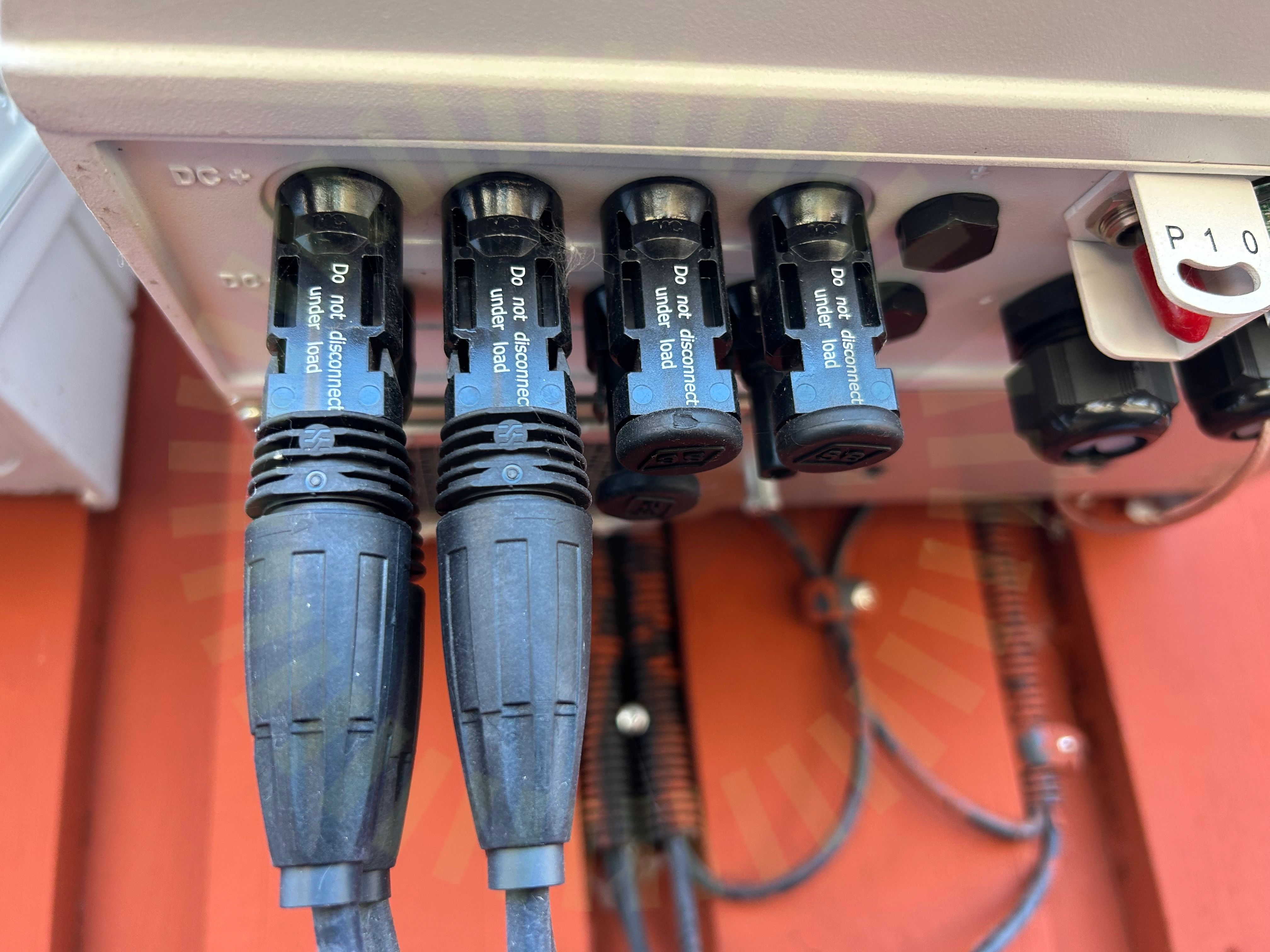

9.9 Växelriktarens kontakter
Inte godkänd
Kontakter avviker från anvisningar.
Godkända kontrollpunkter
25/34
