Institutet för Solenergikvalitet

Besiktningsrapport

9.4
x

Installation genom

1KOMMA5°

Datum

13 januari 2023

Ort

Bunkeflostrand , Skåne län
Dragavlastade
Infästning skena
Dragavlastade
92% godkända8% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-66HBB/-V
OptimerareSolarEdge: S-Serie
MontagesystemESDEC Lutande tegeltak
VäxelriktareSolarEdge: SE12.5K-SE20K
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Tak 1, DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

3/12
Föremål Bakstycke

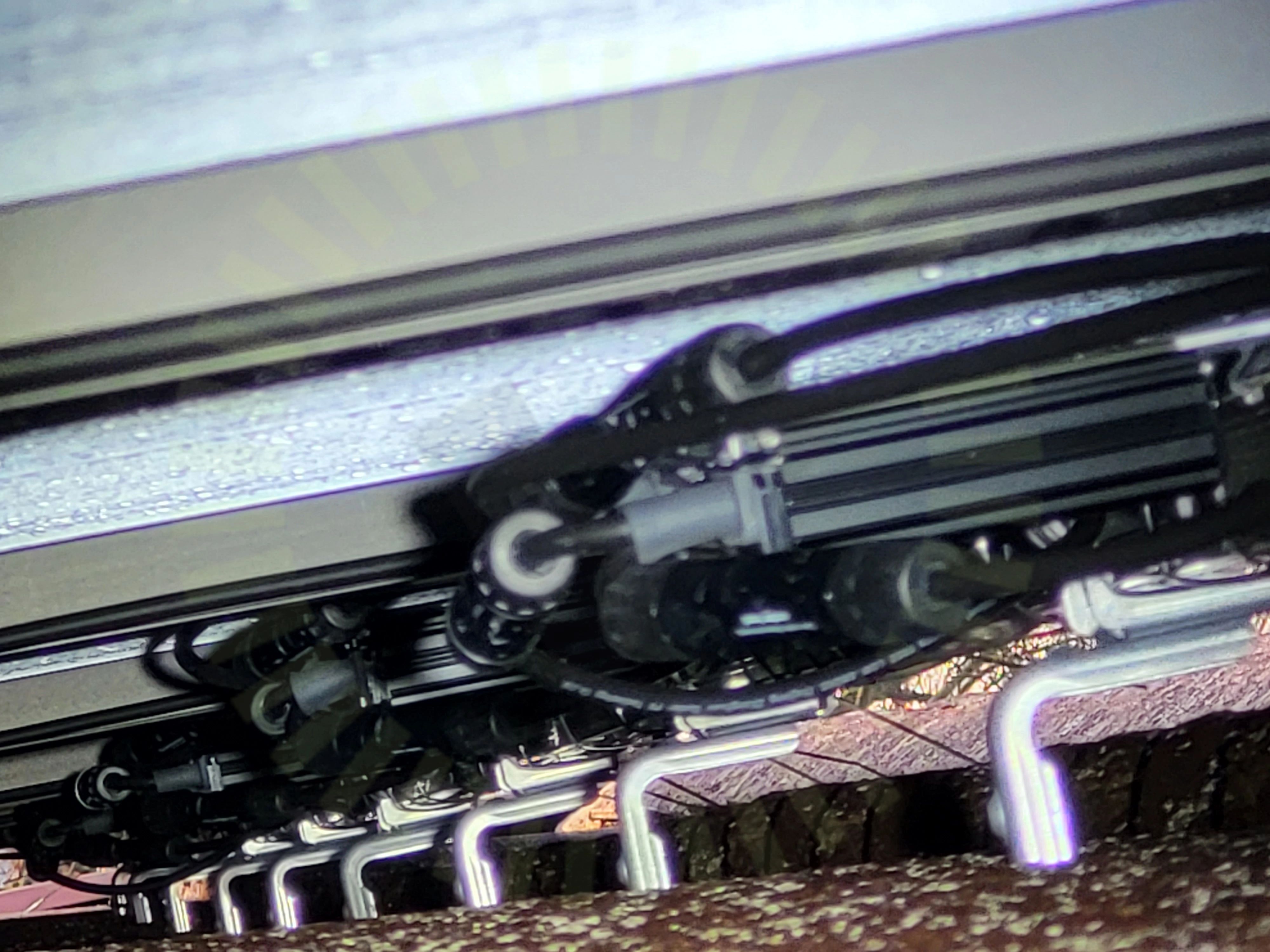

1.1 Föremål Bakstycke

Inte godkänd

Vissa kontakter ligger mellan optimerarna och baksida panelerna.

Tillverkarens montageanvisningar
Klämmornas storlek

1.2 Klämmornas storlek

Inte godkänd

Fel typ av klämma är vald. Uppfyller inte 50mm.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202206, Sida 9
Dragavlastade

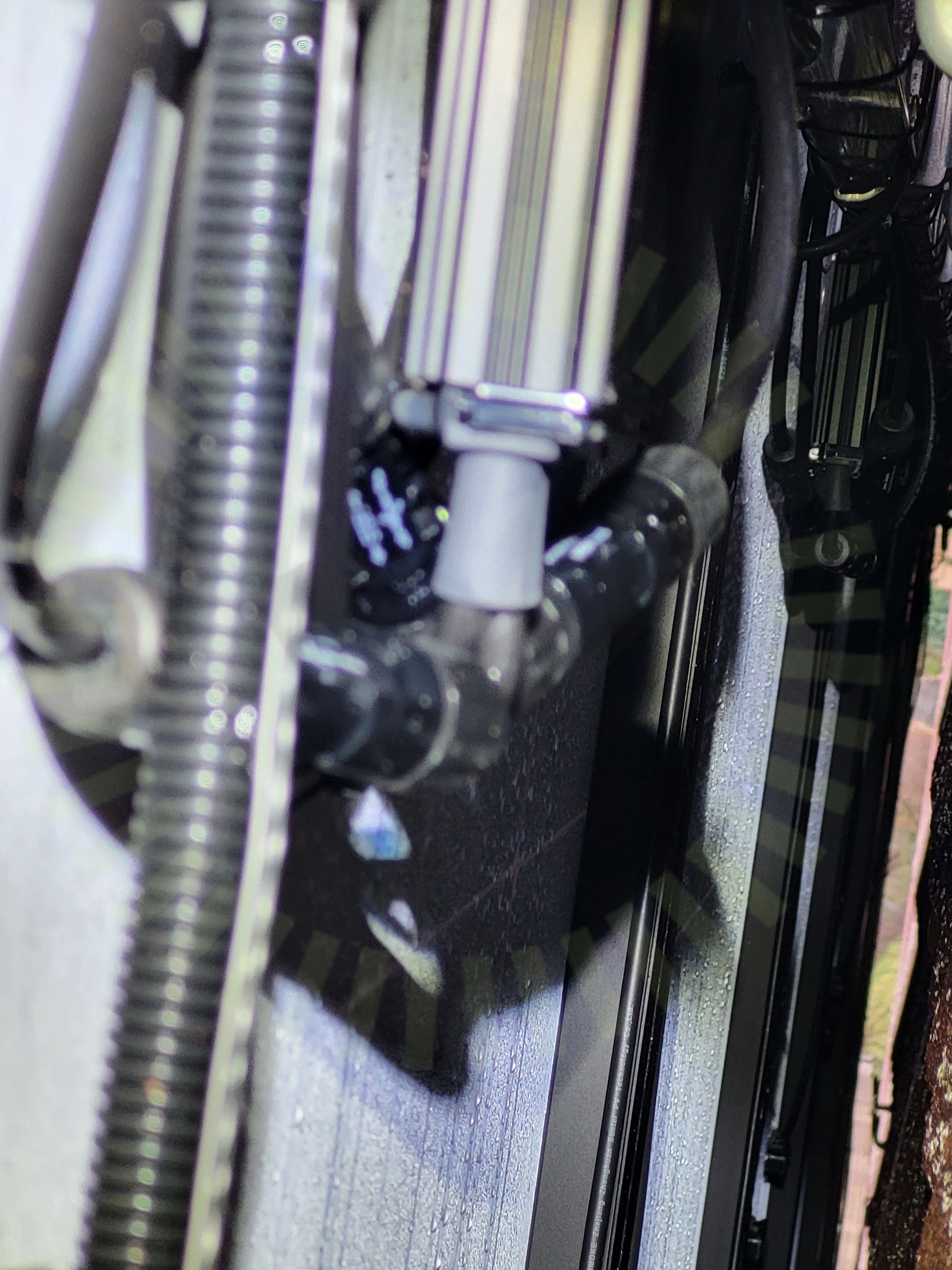

1.3 Dragavlastade

Inte godkänd

Kablarna är ej dragavlastade.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

9/12
DräneringshålFästenas överlappningFästens placeringFörbindelse av kontakterHöjdskillnadMellanrumSkadorSkuggaSträngförläggning

Tak 1, ESDEC Lutande tegeltak

Anmärkningar

1/25
Infästning skena

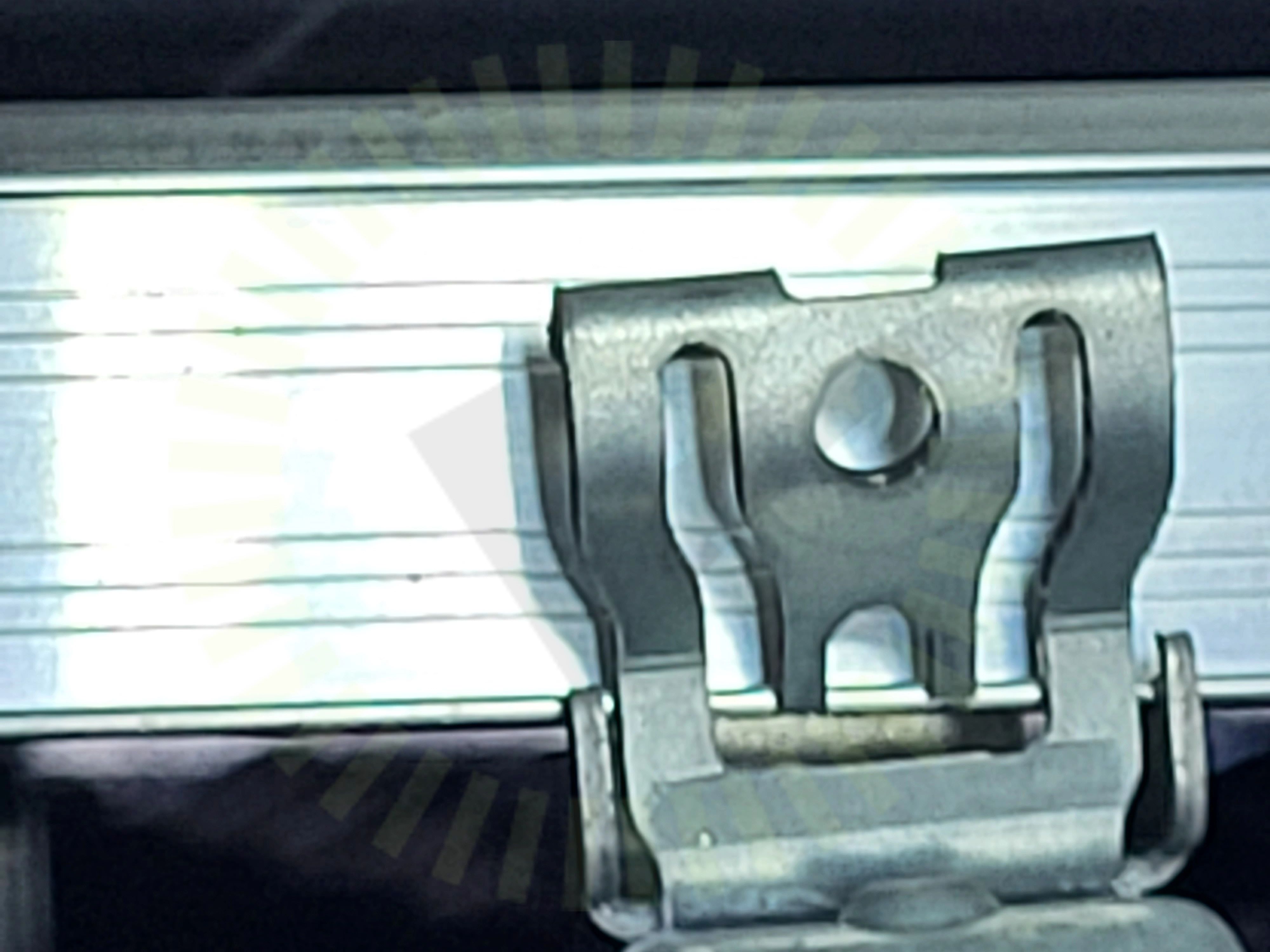

2.1 Infästning skena

Inte godkänd

Skenan sitter inte fast I fästena på somliga ställen.

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10

Godkända kontrollpunkter

24/25
Anpassade takpannorAvstånd mellan takkrokarFrämmande materialKabeluppfästningKlämräckvidd för ställbart fästeMittklämmorMontering av takkrokarPanel storlekPanelens ramhöjdShimsSkadorSkarp kantSkarvning av skenaSkena överhängSkyddSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrok infästningTakkrokens orienteringTaklutningVäderbeständigt materialÄndfästenÄndklämmor

Tak 1, SolarEdge: S-Serie

Anmärkningar

1/5
Dragavlastade

3.1 Dragavlastade

Inte godkänd

Kablarna från optimerarna är ansträngda .

Tillverkarens anvisningar

Godkända kontrollpunkter

4/5
Fastsäkring av produktKompatibilitetKontakterPlacering

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/27

5.1 Mätprotokoll DC

Inte godkänd

Kund saknar egenkontroll gällande dc mätning.

ELSÄK-FS 2022:1 (6 §)

Godkända kontrollpunkter

26/27
AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningAvståndDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFörskruvningHuvudsäkringInfästningKabelKontakterLedare fastspändaMärkningSträngschemaSäkringTätningsinsattsUtrymmeVentilationVinkelVärmeutveckling
