Institutet för Solenergikvalitet

Besiktningsrapport

8.0
x

Installation genom

Elteknik i Lund

Datum

2 april 2023

Ort

Bara, Skåne län
DC Kontakter
DC Kablage förläggning
AC Genomföringar
78% godkända22% ej godkända

Om installationen

VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
Elteknik i Lund

Installerad av Elteknik i Lund som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

SunGrow: SBR(XXX)

Godkända kontrollpunkter

8/8
AvståndInfästningKommunikationLockMiljökravPESkadorVinkel

SunGrow: SH5-10RT

Anmärkningar

10/35
AC Genomföringar

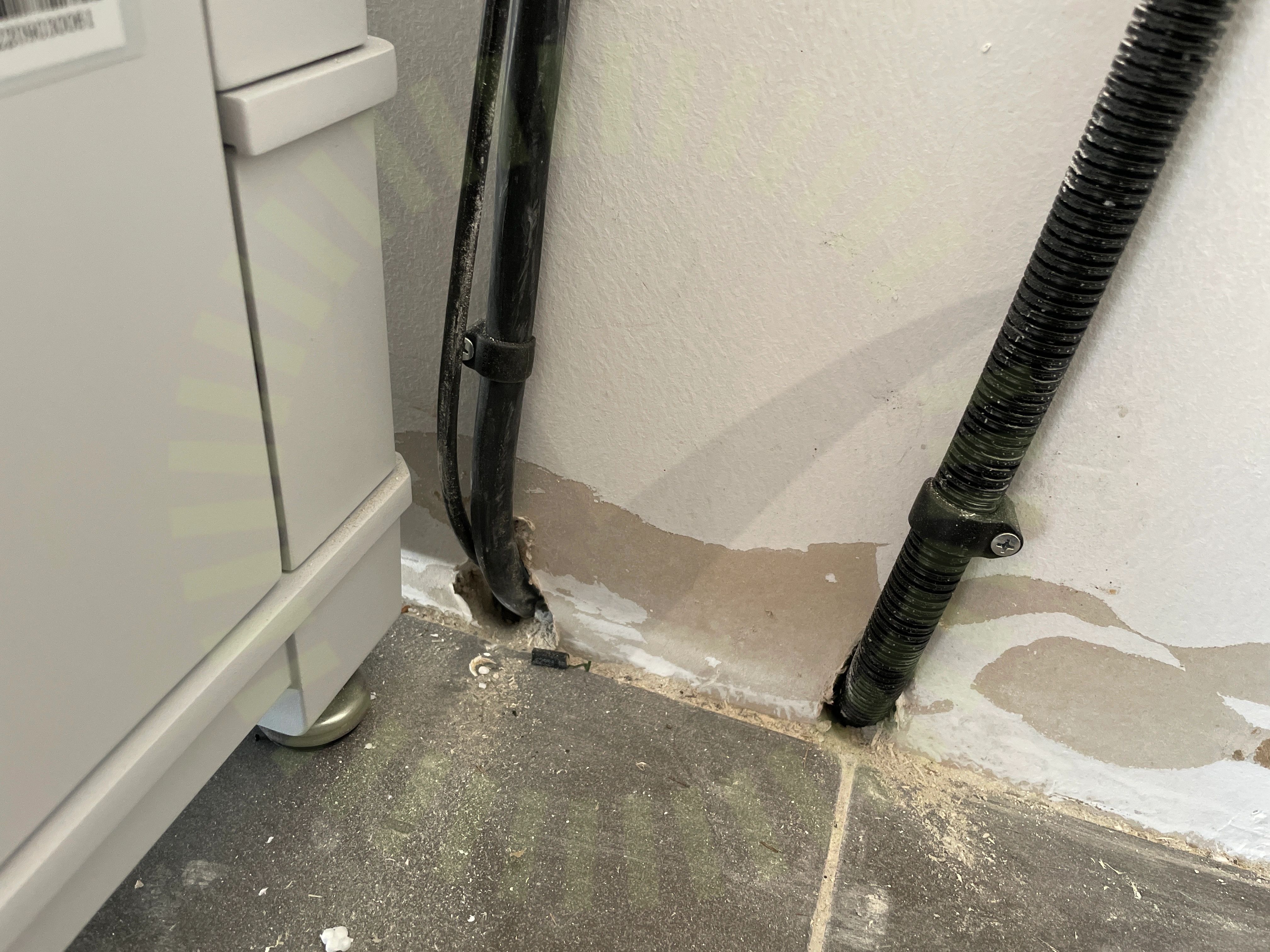

2.1 AC Genomföringar

Inte godkänd

Kabelgenomföring för matande kabel till undercentral där växelriktare är inkopplad är ej tätad korrekt

DC Genomföringar

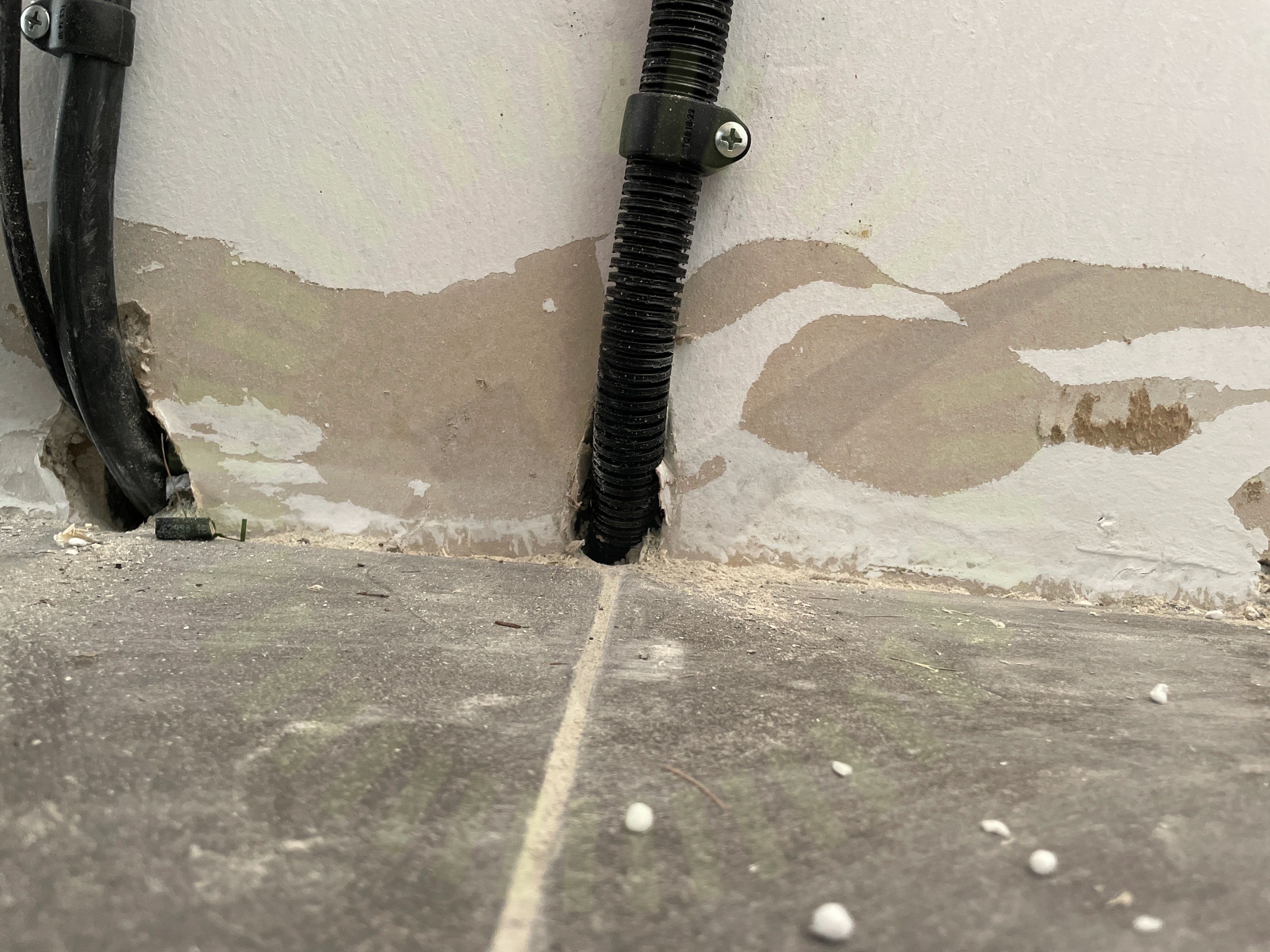

2.2 DC Genomföringar

Inte godkänd

Genomföringar för DC kablage är inte tätade

DC Kablage förläggning

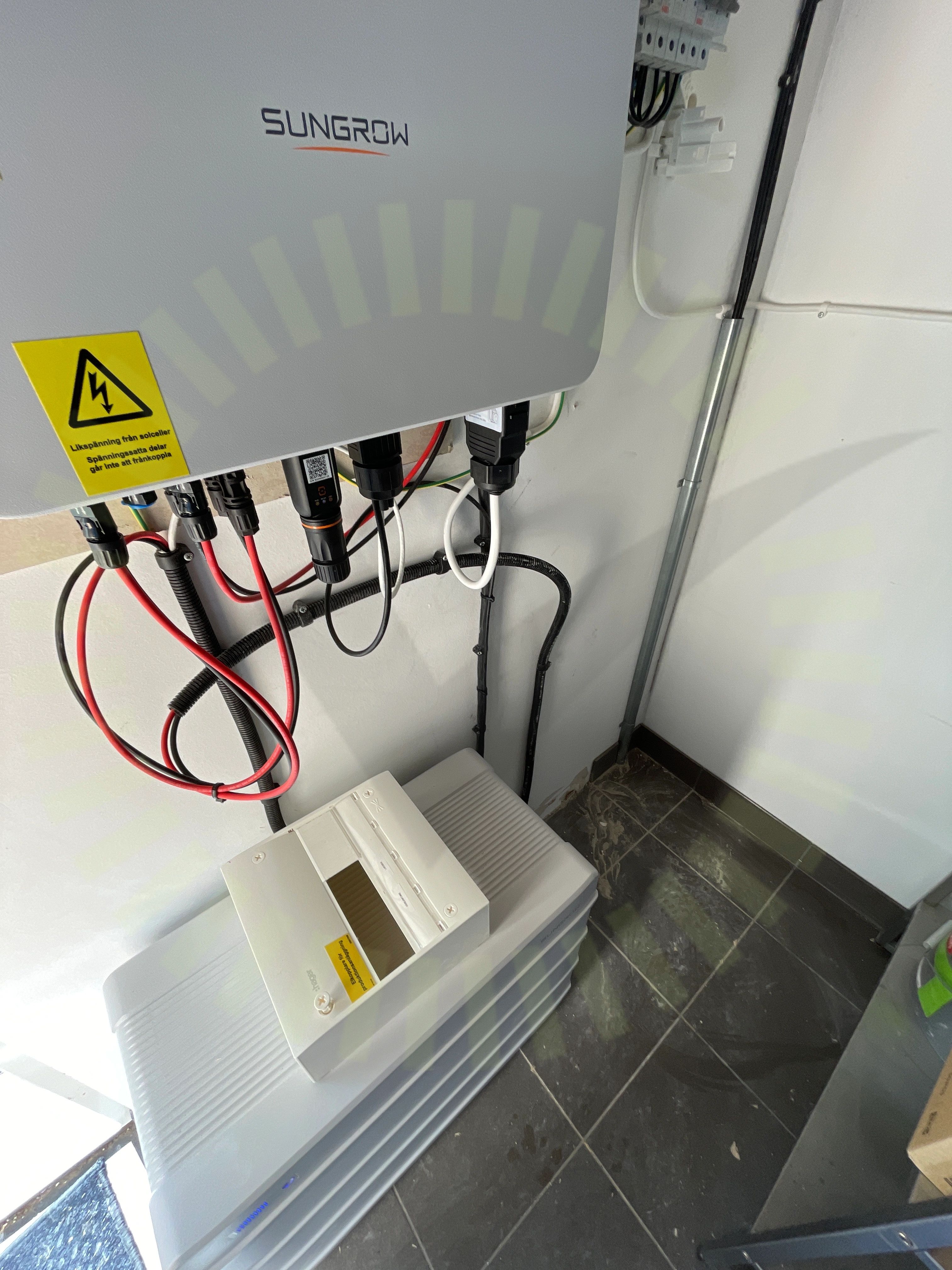

2.3 DC Kablage förläggning

Inte godkänd

Kablarna är inte uppfästa så de har tillräckligt stöd.

SS 436 40 00 (522.8.4)
DC Kontakter

2.4 DC Kontakter

Inte godkänd

Kontakter avviker från anvisningar. DC kontakt ej korrekt spänd

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 43
Förskruvning

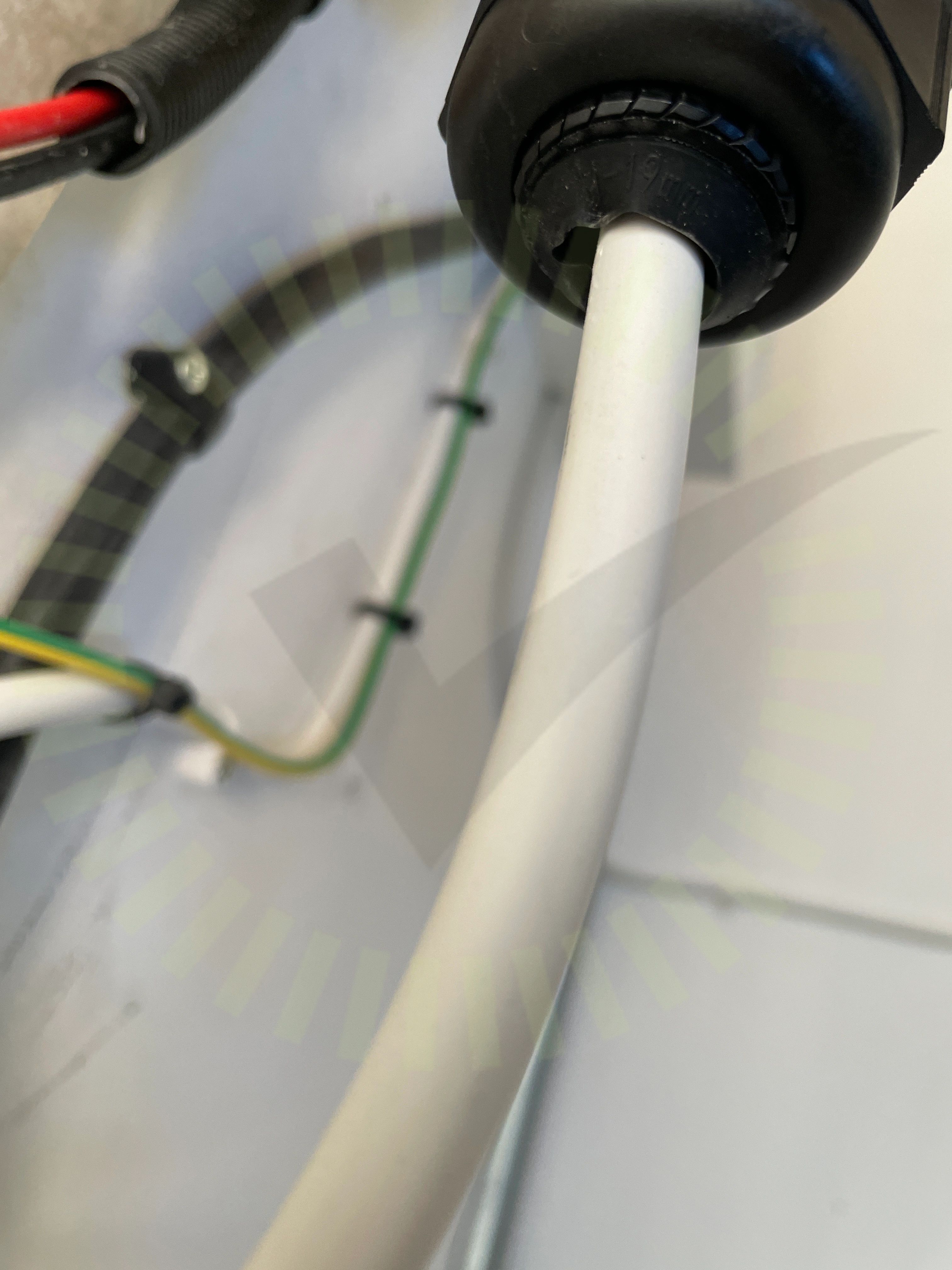

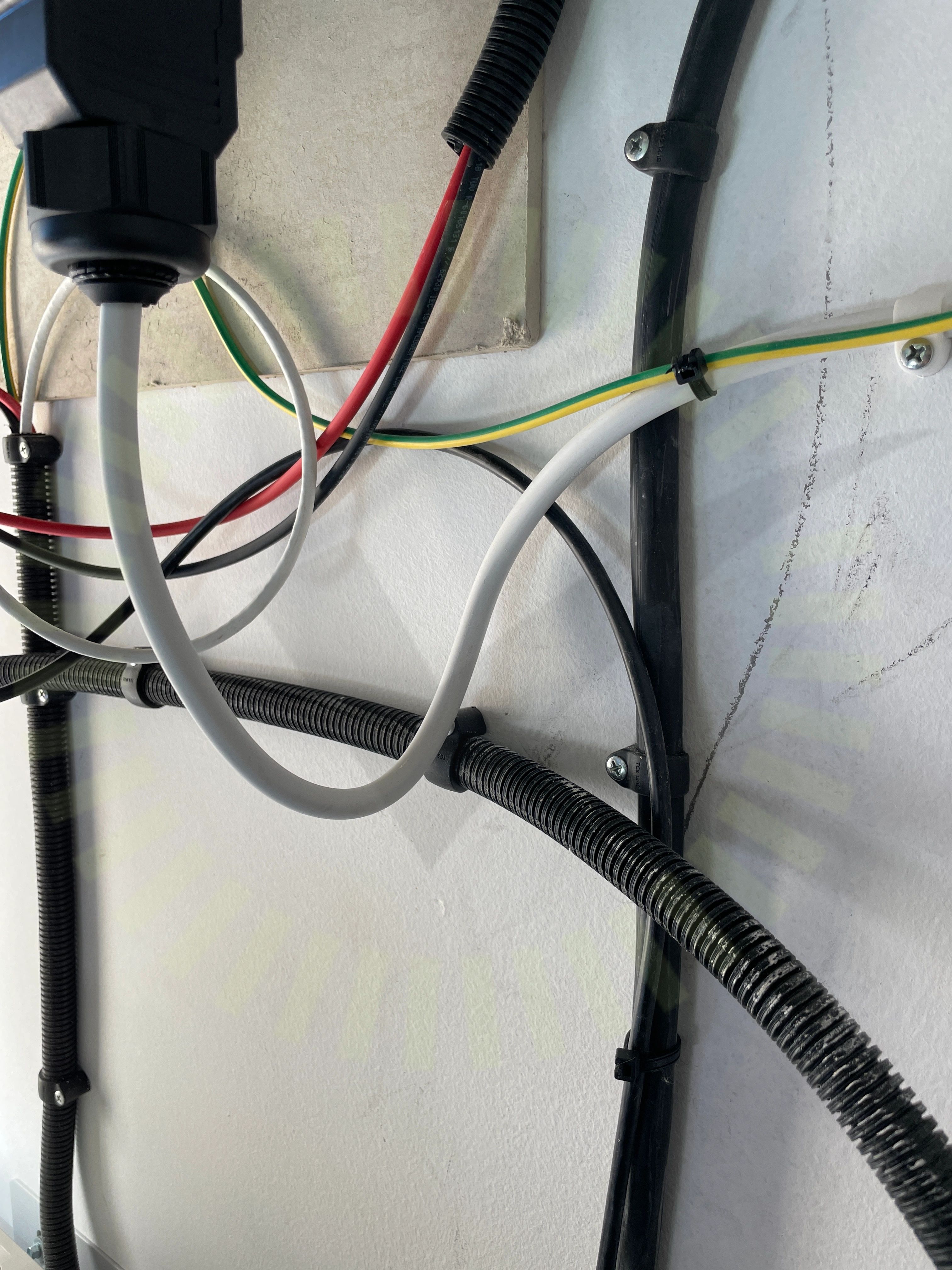

2.5 Förskruvning

Inte godkänd

Vald förskruvning för växelriktare är för stor för AC kablage, AC kablage sitter löst

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 54-55
Kablage skydd

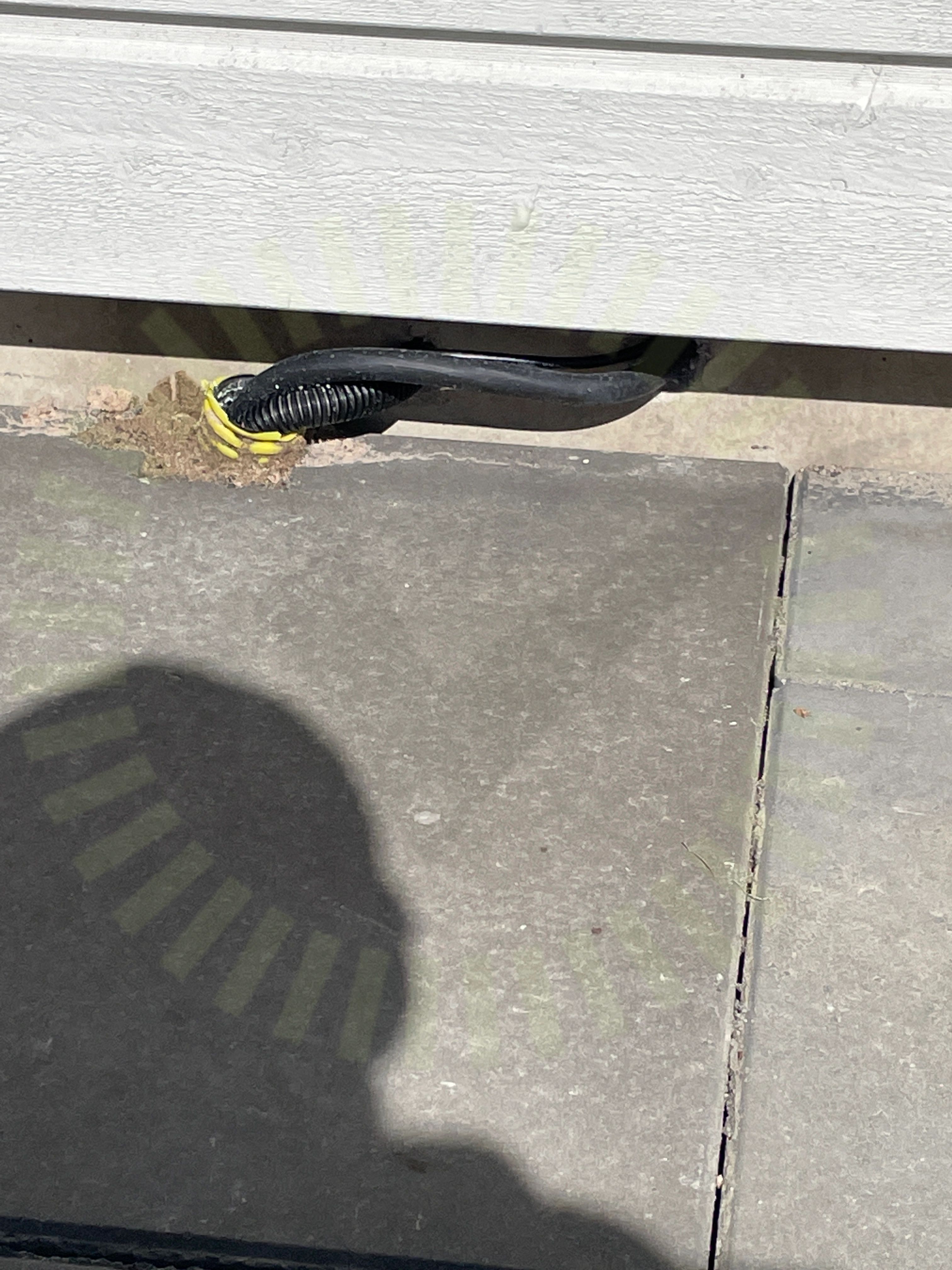

2.6 Kablage skydd

Inte godkänd

Kabel oskyddad vid marknivå

2.7 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

2.8 Strängschema

Inte godkänd

Strängschema saknas för projektet.

ELSÄK-FS 2022:1 (3 kap. § 6)
AC Kablage förläggning

2.9 AC Kablage förläggning

Inte godkänd

Ac kablage till växelriktare ej uppfäst med tillräckligt stöd

SS 436 40 00 (522.8.4)
Varning för backspänning

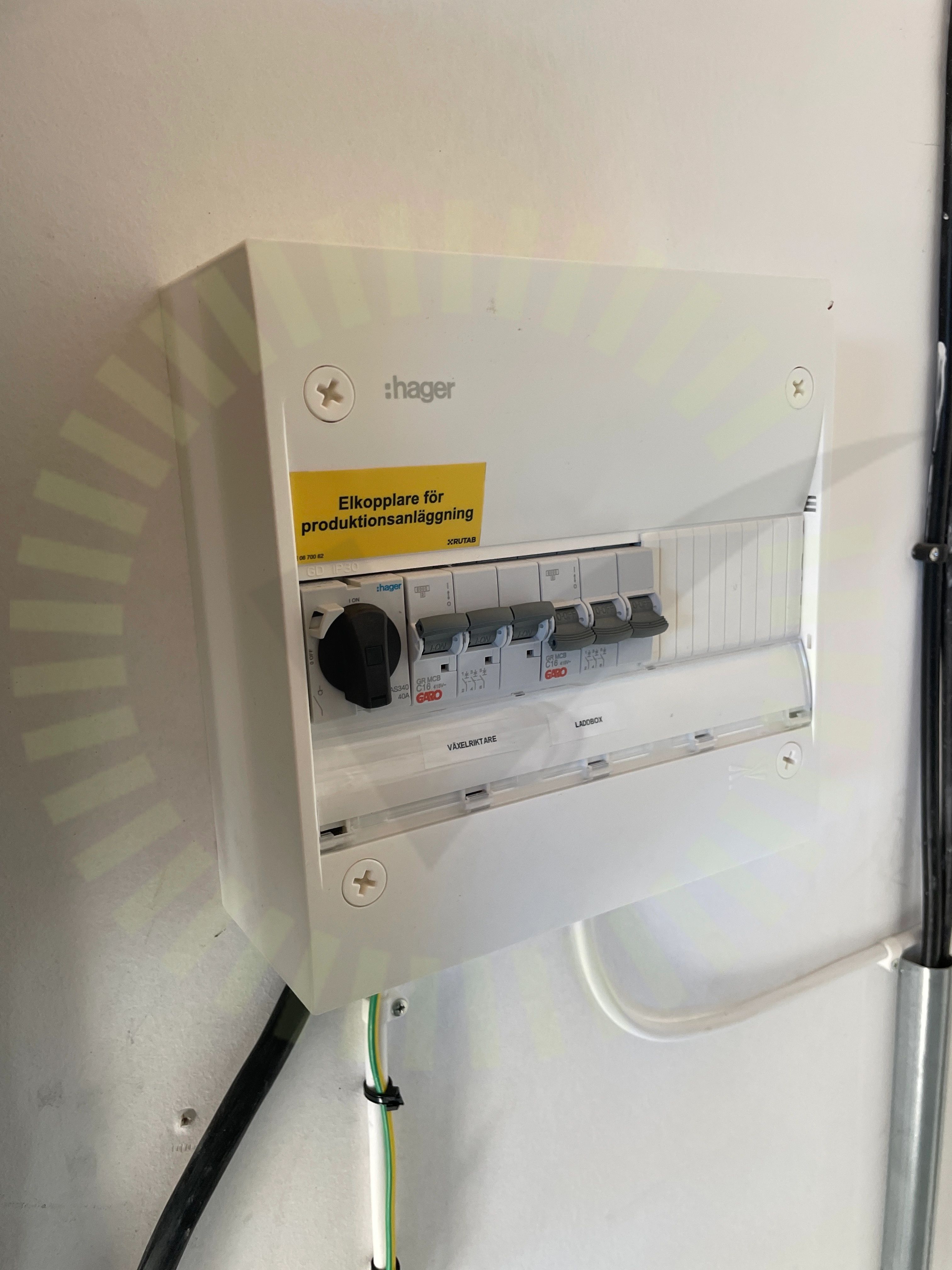

2.10 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas vid anslutningspunkt

SS 436 40 00 (134.1.7) / ELSÄK-FS 2022:1 - 3 kap. § 6 / SEK 457, Sida 42-43

Godkända kontrollpunkter

24/35
AC Anslutning VäxelriktareAC BöjradieAC Kablage dimensioneringAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvtalBakomliggande materialDC Kablage egenskaperDC Kablage skadaDC Kontakter stressFastsäkring av produktHuvudsäkringInformering av solcellerInfästningJordning av chassiLedare FastspändaMärkningPlaceringSäkringsdimensionVarning för likspänningVentilationVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/35
Tillförlitligt fäst
