3.1 AC anslutning växelriktare
Inte godkändSkruv på kontakten ej åtdragen
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47
Besiktningsrapport
7.7
Installation genom
Sesol
Datum
11 maj 2023
Ort
Kungsbacka, Hallands län
85% godkända15% ej godkända
Om installationen
PanelerLongi: LR5-54HPB 390-410M
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörElmaterial: Kapsling
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Elmaterial: Kapsling
Godkända kontrollpunkter
8/8BrytareBöjradieInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan
Huawei: LUNA2000-5-15-S0
Godkända kontrollpunkter
12/12AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd
Huawei: SUN2000-(3-10KTL)-M1
Anmärkningar
3/363.2 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
ELSÄK-FS 2022:1 (3 kap. 6 §)
3.3 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
ELSÄK-FS 2022:1 (3 kap. § 6)
Godkända kontrollpunkter
33/36AC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFastsäkring av produktGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningPlaceringSkadat kablageSäkringsdimensionSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVarning för likspänningVentilationVäderbeständigt material
Longi: LR5-54HPB 390-410M
Anmärkningar
4/30
4.1 Förläggning DC kontakter
Inte godkändDC kontakter ligger inte skyddade mot direkt solljus.
Installation Manual for LONGi Solar PV Modules, V15, Sida 25

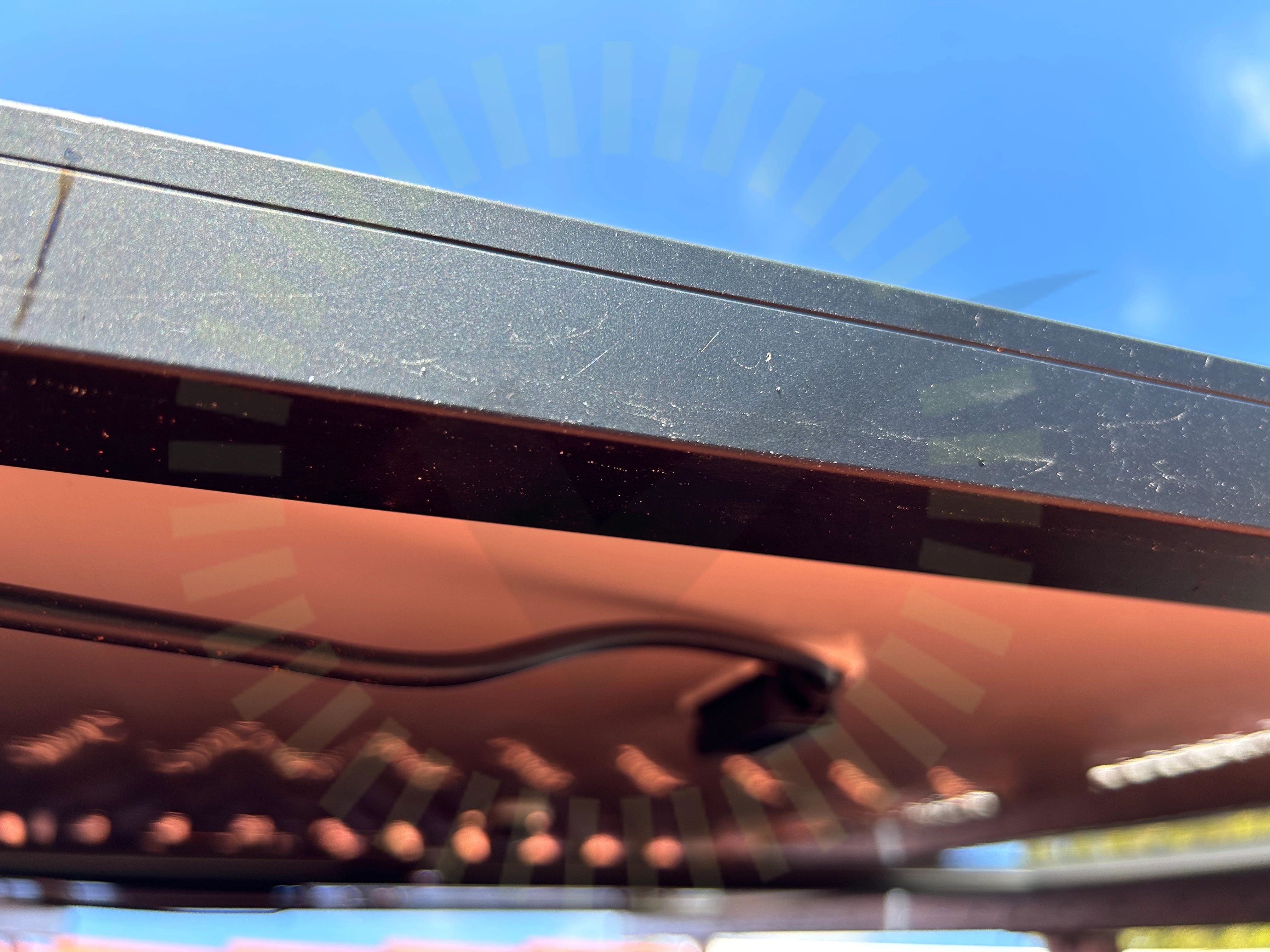

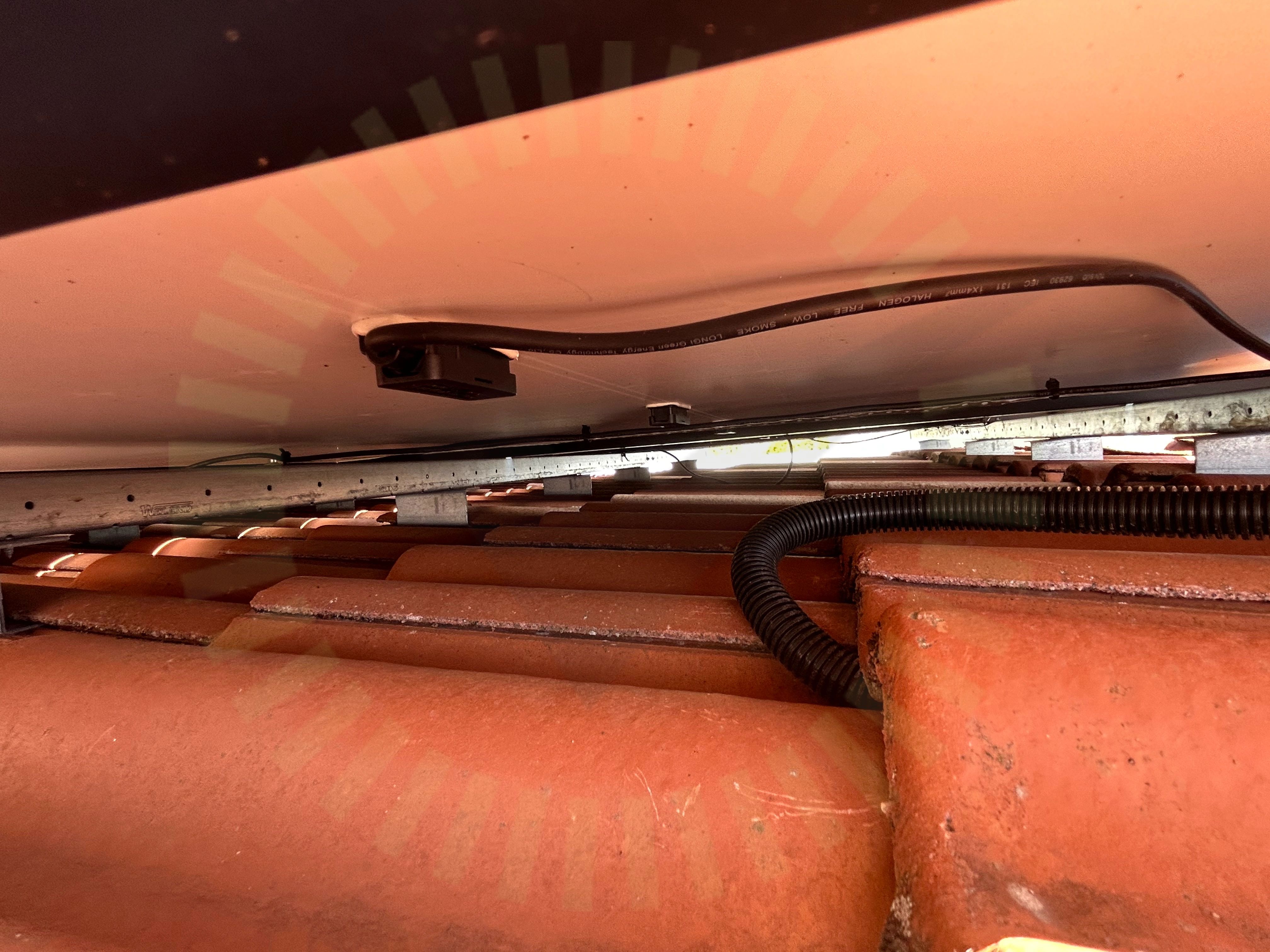

4.2 Kopplingslåda
Inte godkändKabelns böjradie är för skarp ut från kopplingslådan.
4.3 Kopplingslåda
Inte godkändKabelns böjradie är för skarp ut från kopplingslådan.

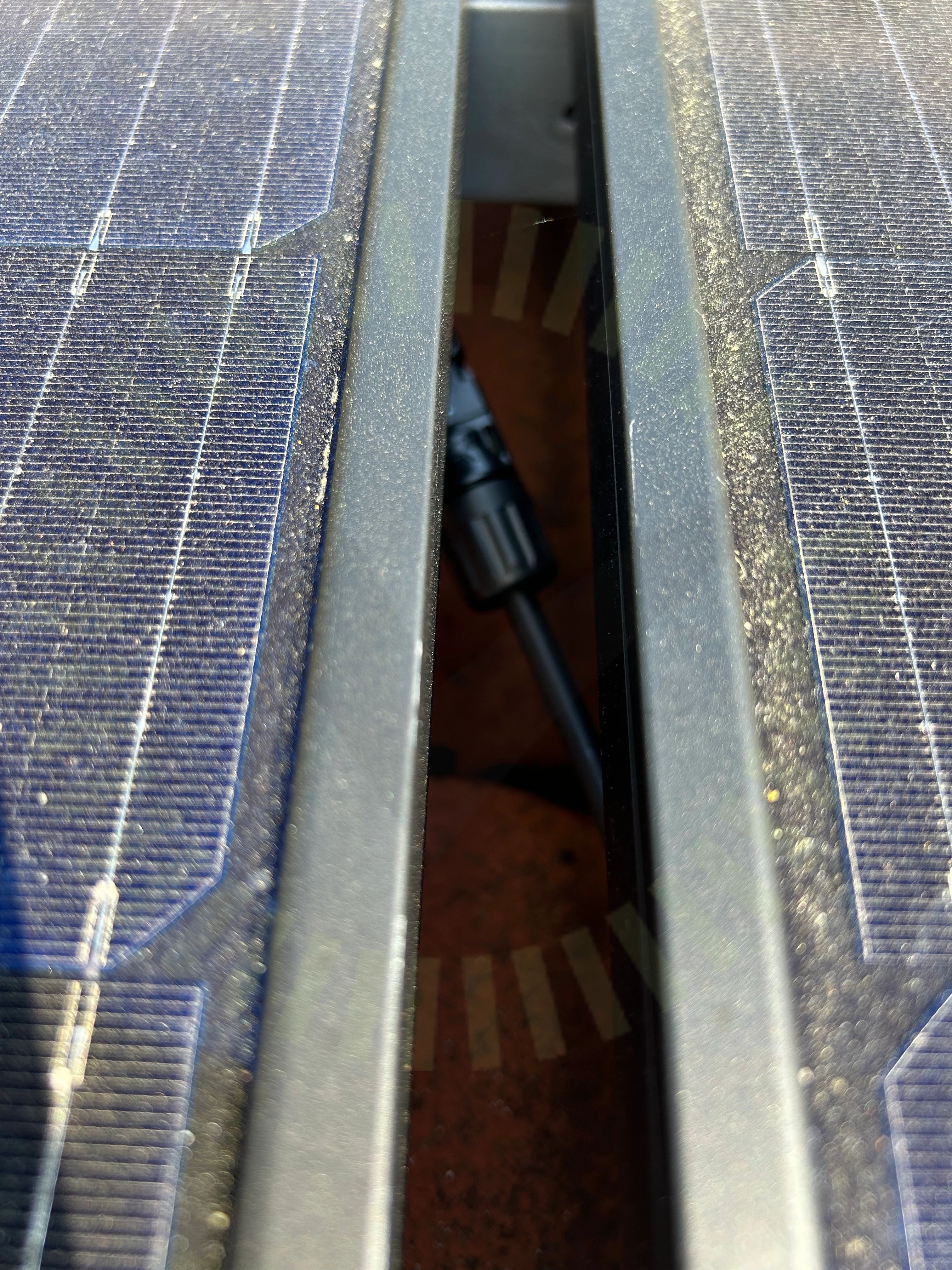

4.4 Stress på kontakter
Inte godkändKontakter uppspända mellan skenor, kablage drar konstant i kontakterna.
Godkända kontrollpunkter
26/30Avstånd till takAvstånd till takDräneringshålDräneringshålFörbindelse av kontakterFörbindelse av kontakterFöremål mot bakstyckeFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas placeringMellanrumMellanrumPanelkablagets böjradiePanelkablagets böjradiePunktbelastningPunktbelastningSkuggaSkuggaSpänningar i ramSpänningar i ramStress på kontakterSträngförläggningSträngförläggningÖverlappningÖverlappning
Weland Stål: Råspont
Anmärkningar
13/45

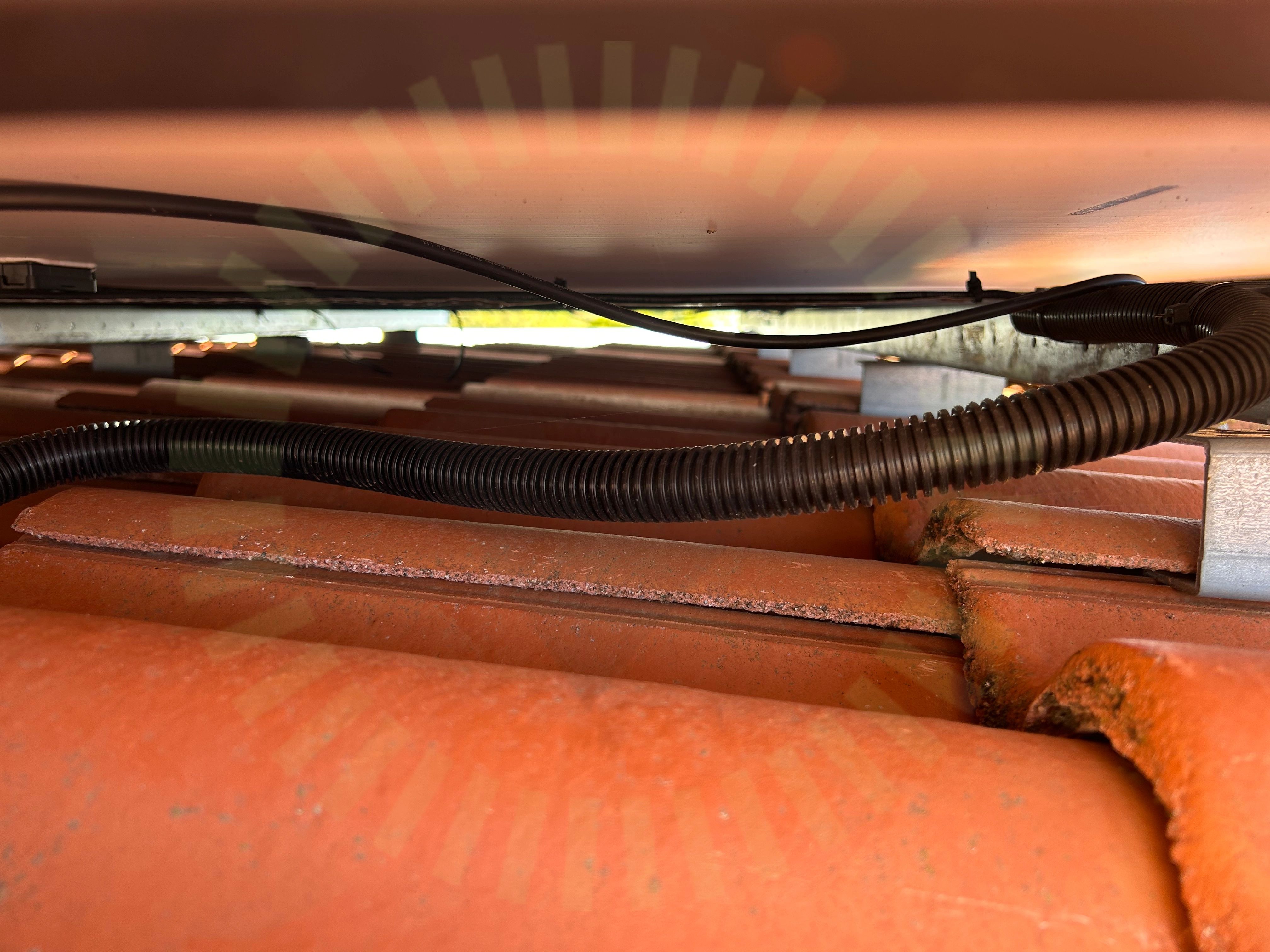

5.1 Kabeldragning mellan takytor
Inte godkändKabeldragning mellan takytor är inte fastsäkrad.
5.2 Kabeluppfästning
Inte godkändKabeluppfästning är bristfällig.
SS 436 40 00 (712.521.101 och 522.8.4)
5.3 Kabeluppfästning
Inte godkändKabeluppfästning är bristfällig.
SS 436 40 00 (712.521.101 och 522.8.4)

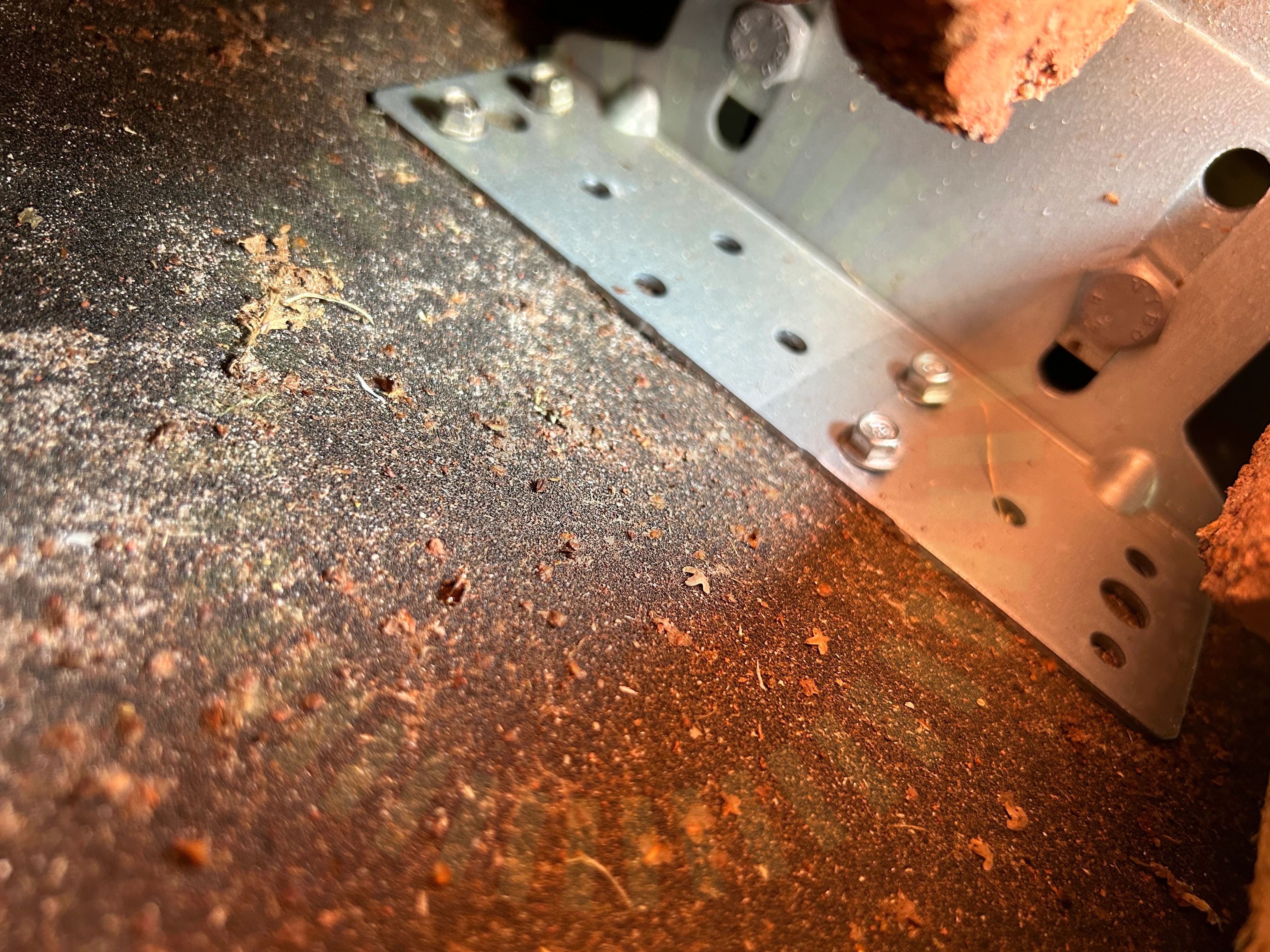

5.4 Råspontsinfästning
Inte godkändSkruvar sitter inte korrekt mot basplatta. Skruvens huvud ska sitta rakt mot plattan.
MA5104. Sid 1 (1) | Version 4 - 221101

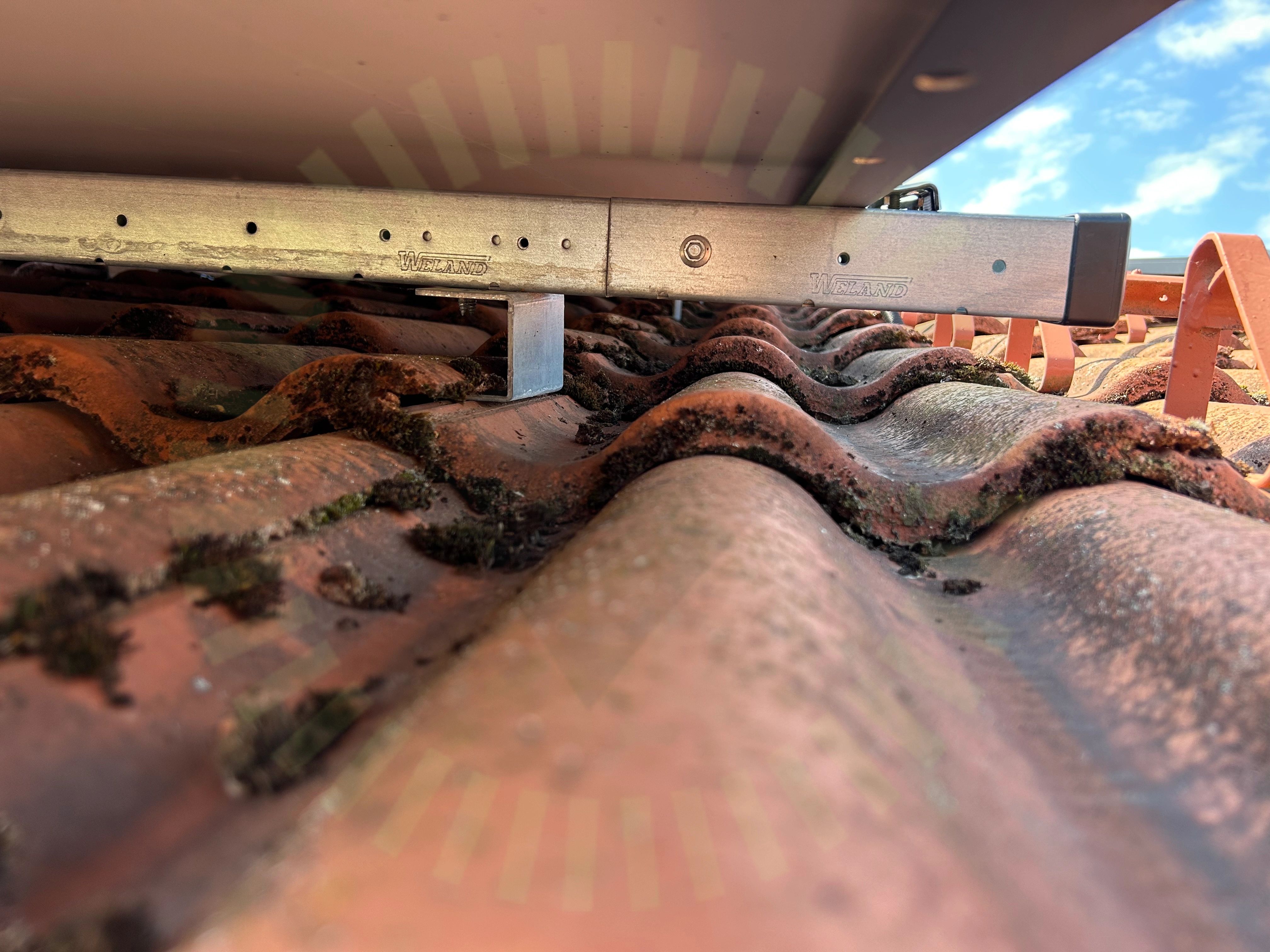

5.5 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad. Skruvar saknas.
MA5102 Sid 1 (1) | Version 3 - 221101
5.6 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas för anläggningen vid besiktning.
Tillverkarens montageanvisningar
5.7 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas för anläggningen vid besiktning.
Tillverkarens montageanvisningar
5.8 Takkrokarnas CC
Inte godkändLastberäkning saknas. Kontroll om infästningar har korrekt avstånd till varandra inte möjligt.
MA5102 Sid 1 (1) | Version 3 - 221101
5.9 Underbyggnad
Inte godkändLastberäkning saknas för anläggningen. Kontroll om underbyggnad tål beräknade laster inte tillgängligt.
Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)
5.10 Underbyggnad
Inte godkändLastberäkning saknas för anläggningen. Kontroll om underbyggnad tål beräknade laster inte tillgängligt.
Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)

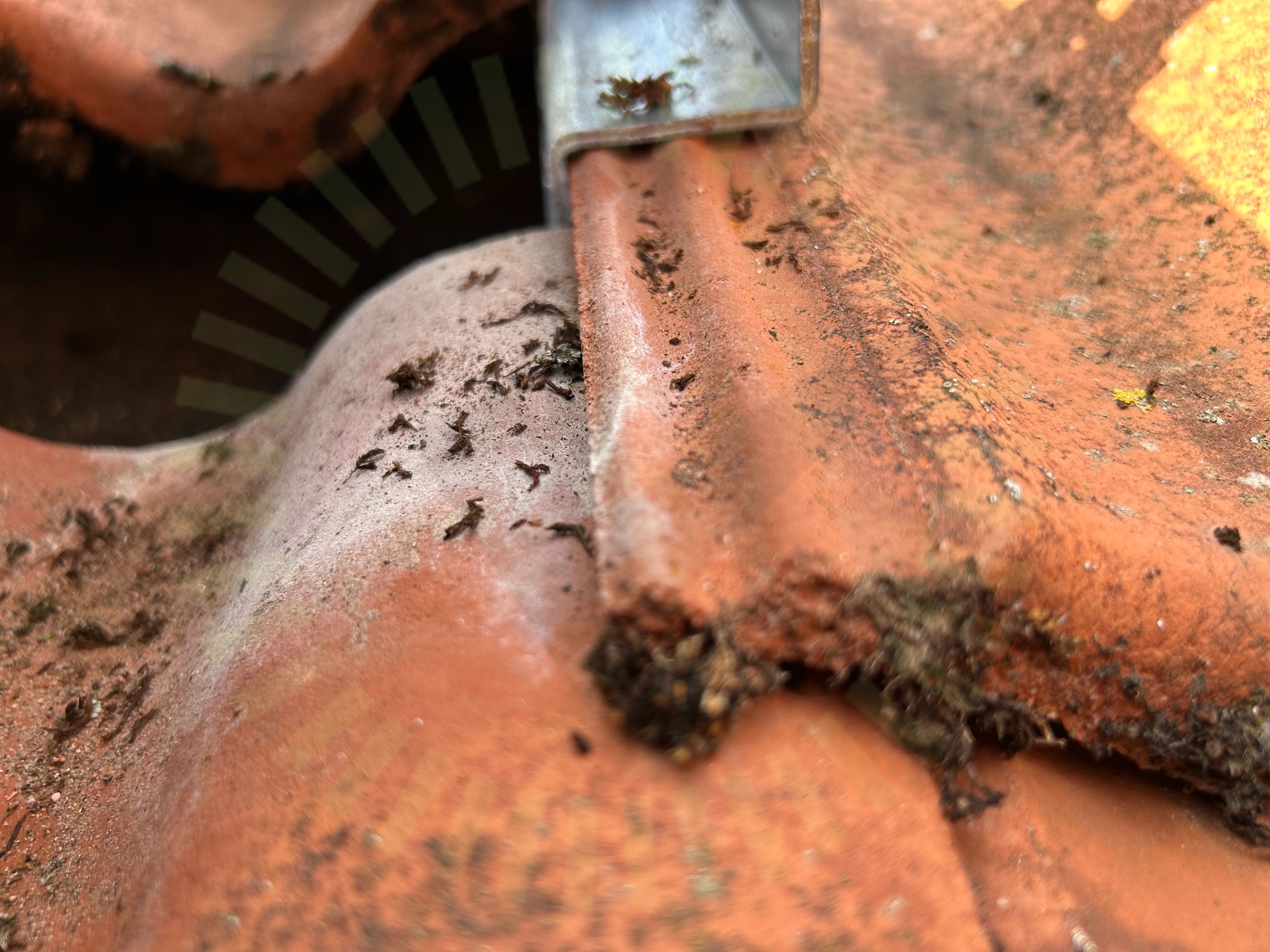

5.11 Underliggande takpanna
Inte godkändTakkrokar ligger imot takpannor
MA5102 Sid 1 (1) | Version 3 - 221101
5.12 Underliggande takpanna
Inte godkändTakkrokar ligger imot takpannor
MA5102 Sid 1 (1) | Version 3 - 221101
5.13 Takkrokarnas CC
Inte godkändLastberäkning saknas. Kontroll om infästningar har korrekt avstånd till varandra inte möjligt.
MA5102 Sid 1 (1) | Version 3 - 221101
Godkända kontrollpunkter
30/45DC kabel förläggningDC kabel förläggningFrämmande materialFrämmande materialFöremål mellan skena och panelramFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningKlämmor rätt förläggningMittklämma skruvMittklämma skruvMittklämmorMittklämmorPlaceringPlaceringRåspontsinfästningSkadorSkadorSkenornas infästningSkenornas infästningSkenornas överhängSkenskarvarTvådelad TakkrokTvådelad TakkrokVäderbeständigt materialVäderbeständigt materialÄndklämmor skena Ändklämmor skena Ändklämmor skruvÄndklämmor skruv
Ej tillgängligt vid besiktning
2/45TakgenomföringTakgenomföring
