1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
7.9
Installation genom
Sesol
Datum
19 juni 2023
Ort
Karlskrona, Blekinge län
82% godkända18% ej godkända
Om installationen
PanelerLongi: LR5-54HPB 390-410M
MontagesystemWeland Stål: Läktfästen
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörSäkerhetsbrytare AC
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering
Tak 1, Longi: LR5-54HPB 390-410M
Anmärkningar
4/16

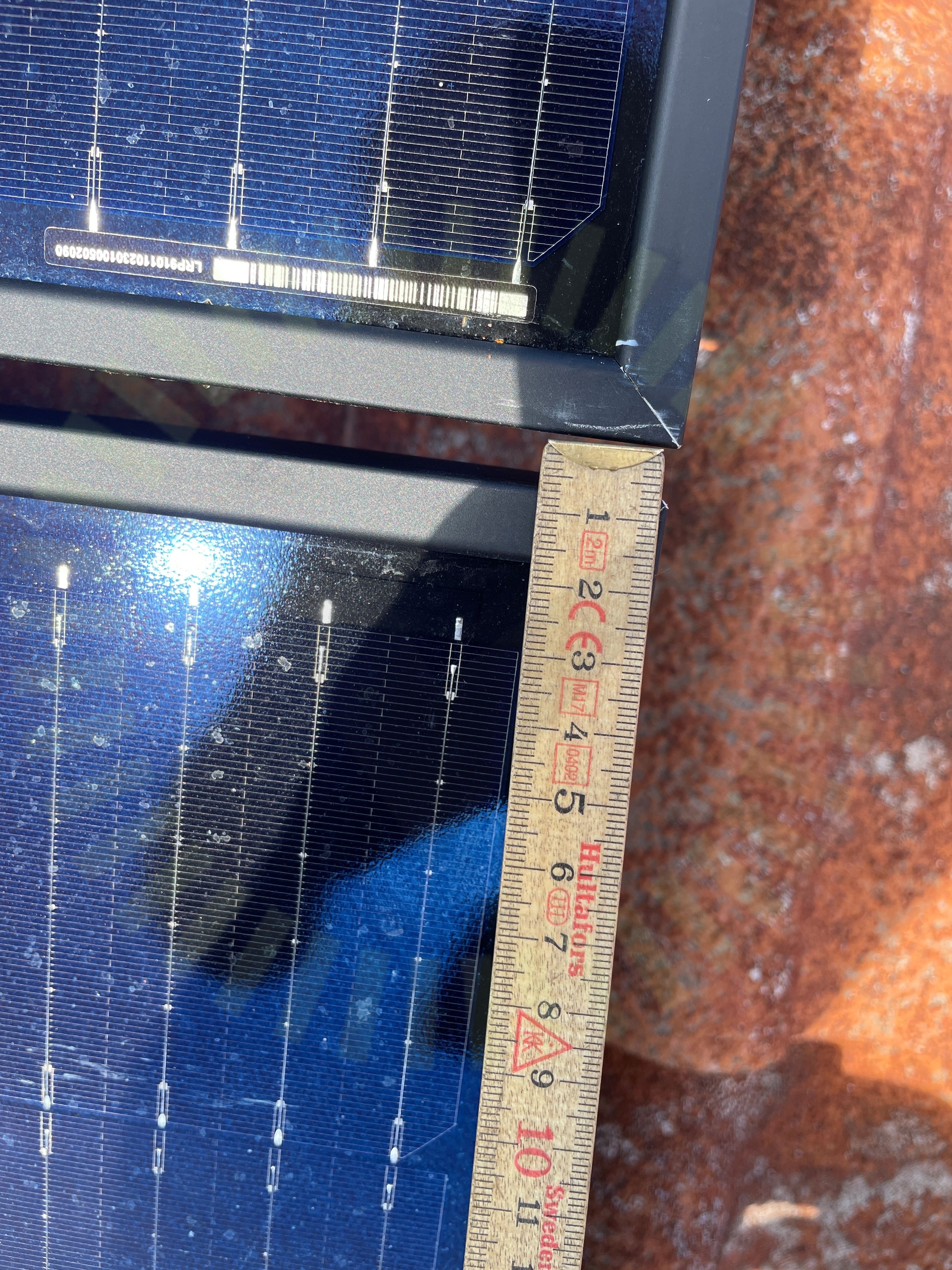

3.1 Mellanrum
Inte godkändPaneler är inte separerade enligt tillverkarens anvisning
Installation Manual for LONGi Solar PV Modules, V15, Sida 13

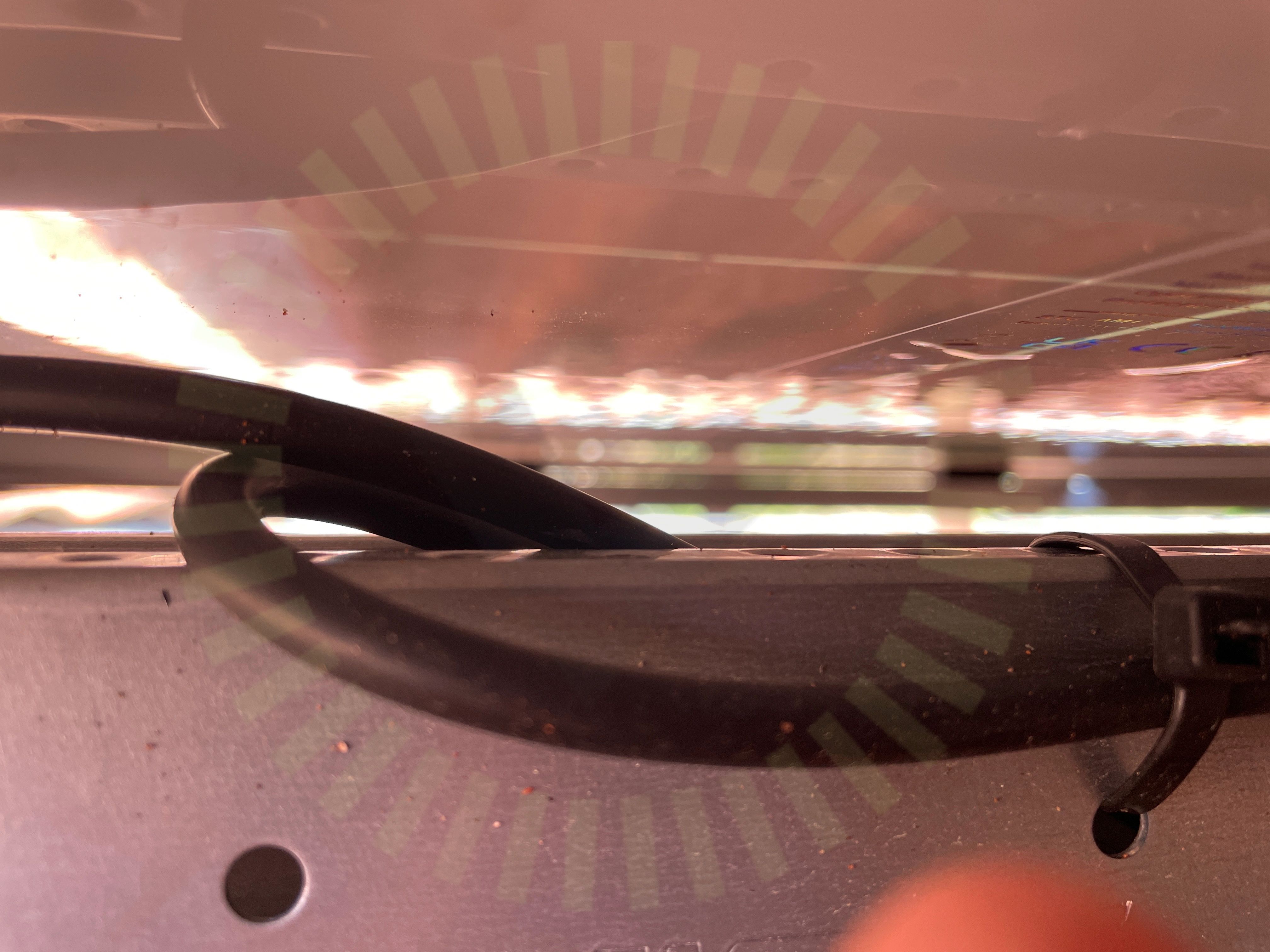

3.2 Panelkablagets böjradie
Inte godkändPanalernas kablar har en för skarp böjradie. Uppmätt ca 25 mm, tillverkaren anvisar minst 43 mm
Installation Manual for LONGi Solar PV Modules, V15, Sida 25
3.3 Klämmornas placering
Inte godkändLastberäkningen anger utbredda laster mellan -2,2–+2,98 kN/m2. Paneltillverkaren anger ett avstånd från kortsidan på 250-450 mm för att klara detta
Installation Manual for LONGi Solar PV Modules, V15, Sida 16
3.4 Kopplingslåda
Inte godkändKablaget sitter för spänt från kopplingslådan till skenan.
Godkända kontrollpunkter
12/16Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKontaktdonPunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning
Tak 1, Weland Stål: Läktfästen
Anmärkningar
8/24

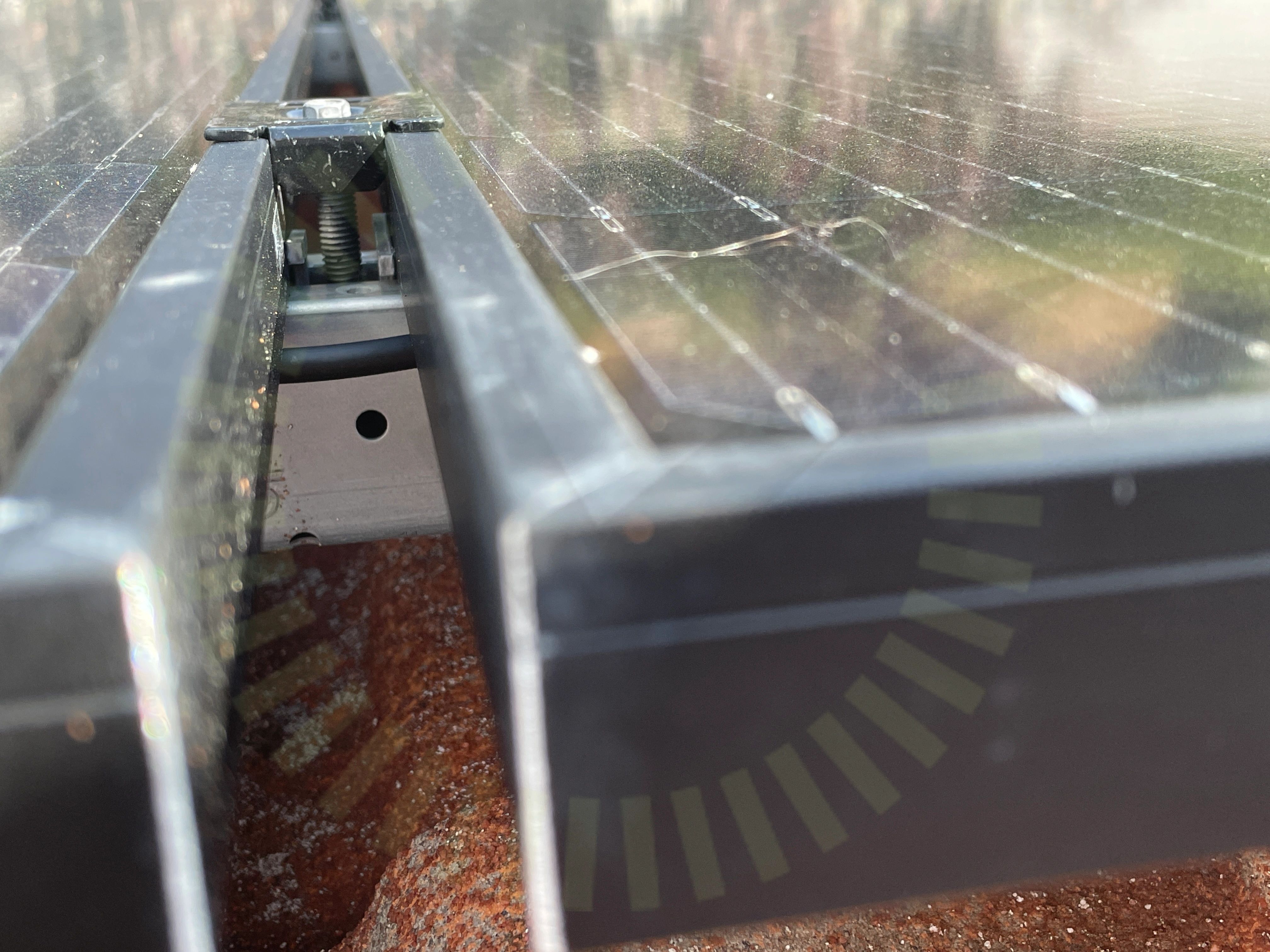

4.1 Klämmor rätt förläggning
Inte godkändFästen ligger inte korrekt i skenan. Bottendel är deformerad
MA5111 Sid 1 (1) | Version 4 - 221117

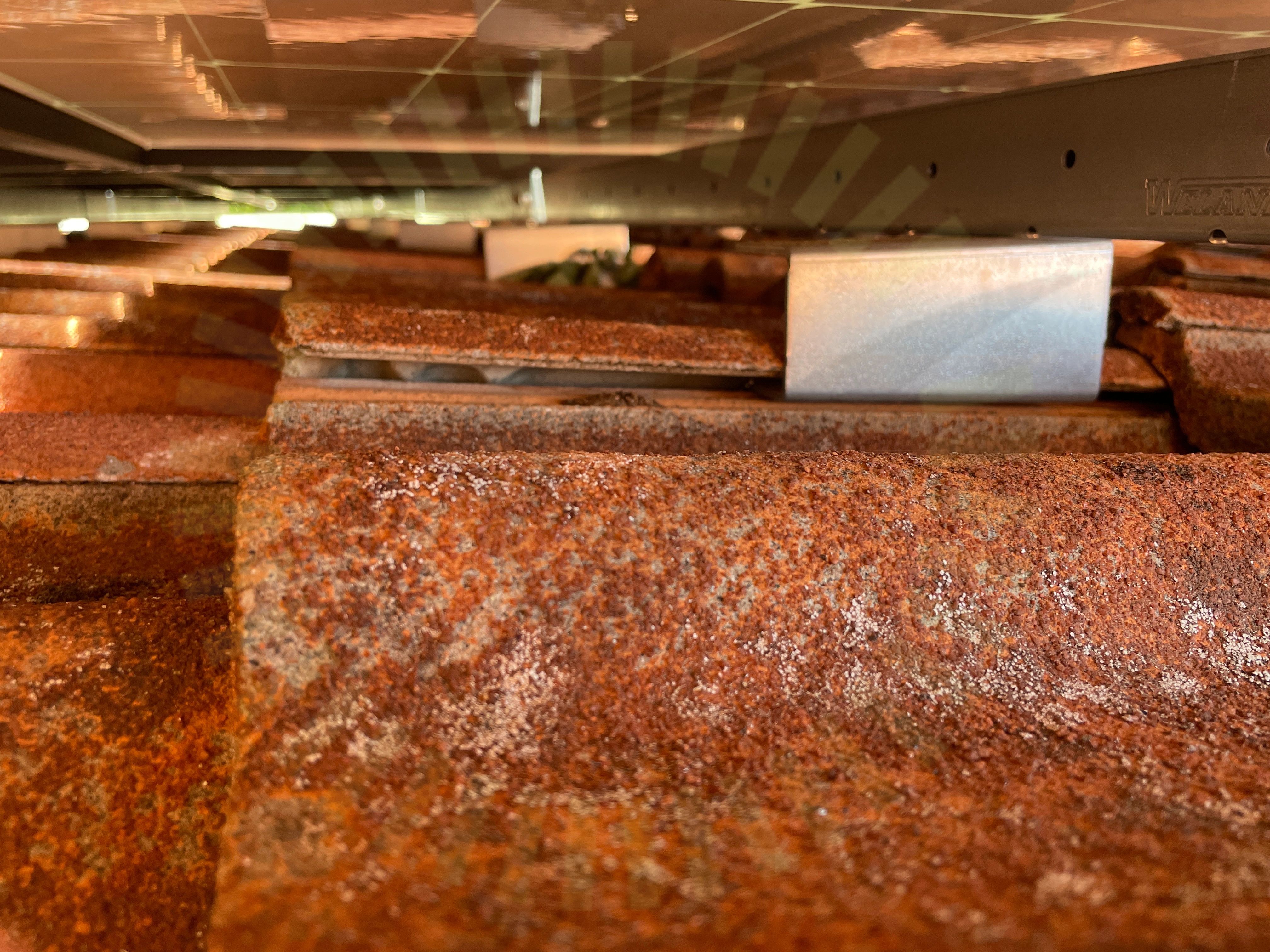

4.2 Pannor punktbelastas
Inte godkändUrtag ska göras enligt byggnorm för att förhindra att pannor spräcks
AMA HUS 21 (JUC.1/JUE.1)
4.3 Kabeldragning mellan takytor
Inte godkändKabeldragning mellan takytor är inte fastsäkrad. Förlagd över ränndal utan lämplig uppfästning.

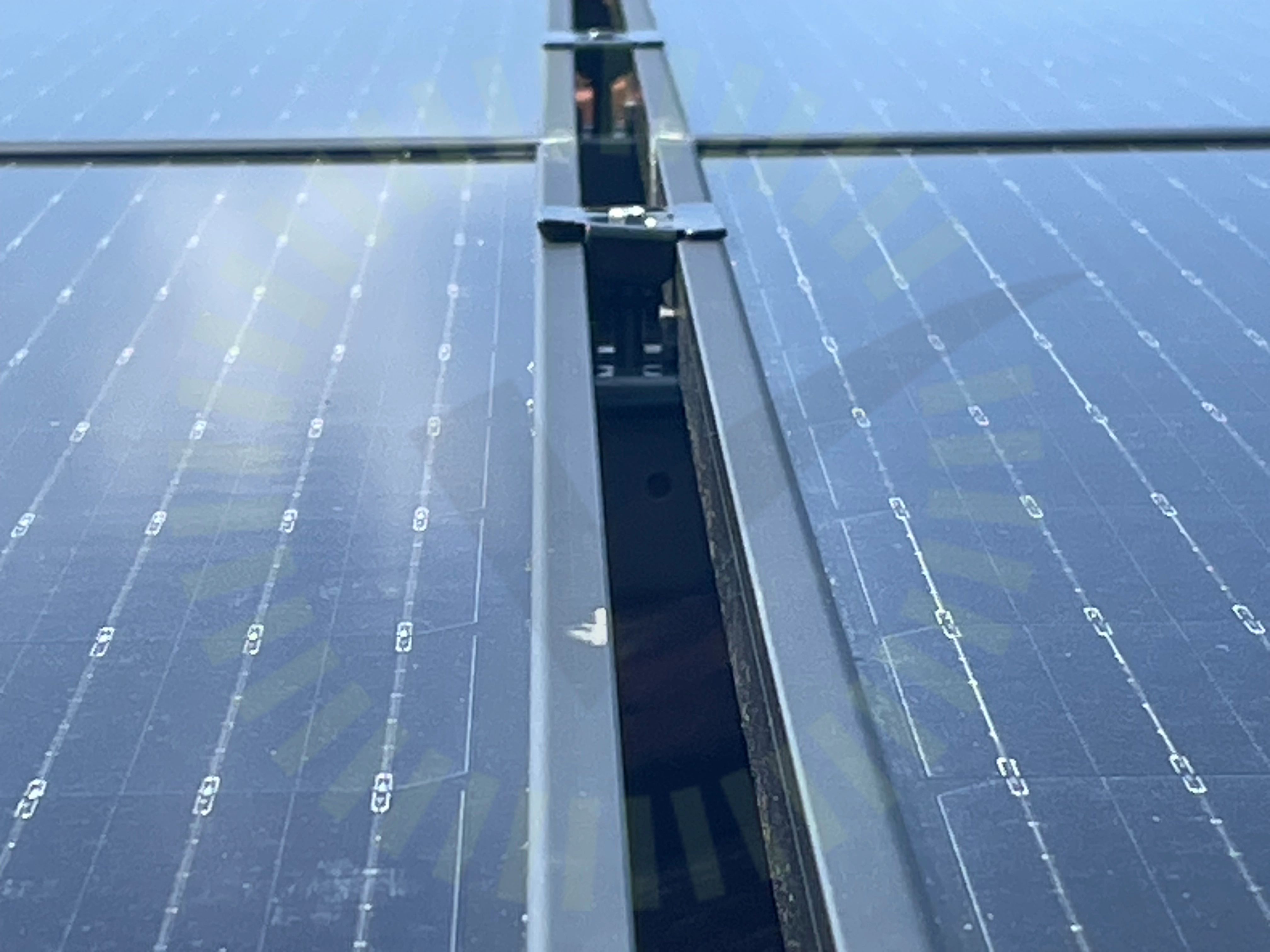

4.4 Mittklämmor
Inte godkändMittfästen är deformerats
MA5111 Sid 1 (1) | Version 4 - 221117
4.5 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.
4.6 Snö- och Vindlastberäkning
Inte godkändLastberäkning för framsidan saknas vid besiktning. Kund ringde kundtjänst då besiktning påbörjades men förvägrades dokumentet
Tillverkarens montageanvisningar
4.7 Takkrokarnas CC
Inte godkändLastberäkning saknas. Kontroll av korrekt avstånd mellan infästningar inte möjligt på framsidan. Baksidan är ok
MA5104. Sid 1 (1) | Version 4 - 221101

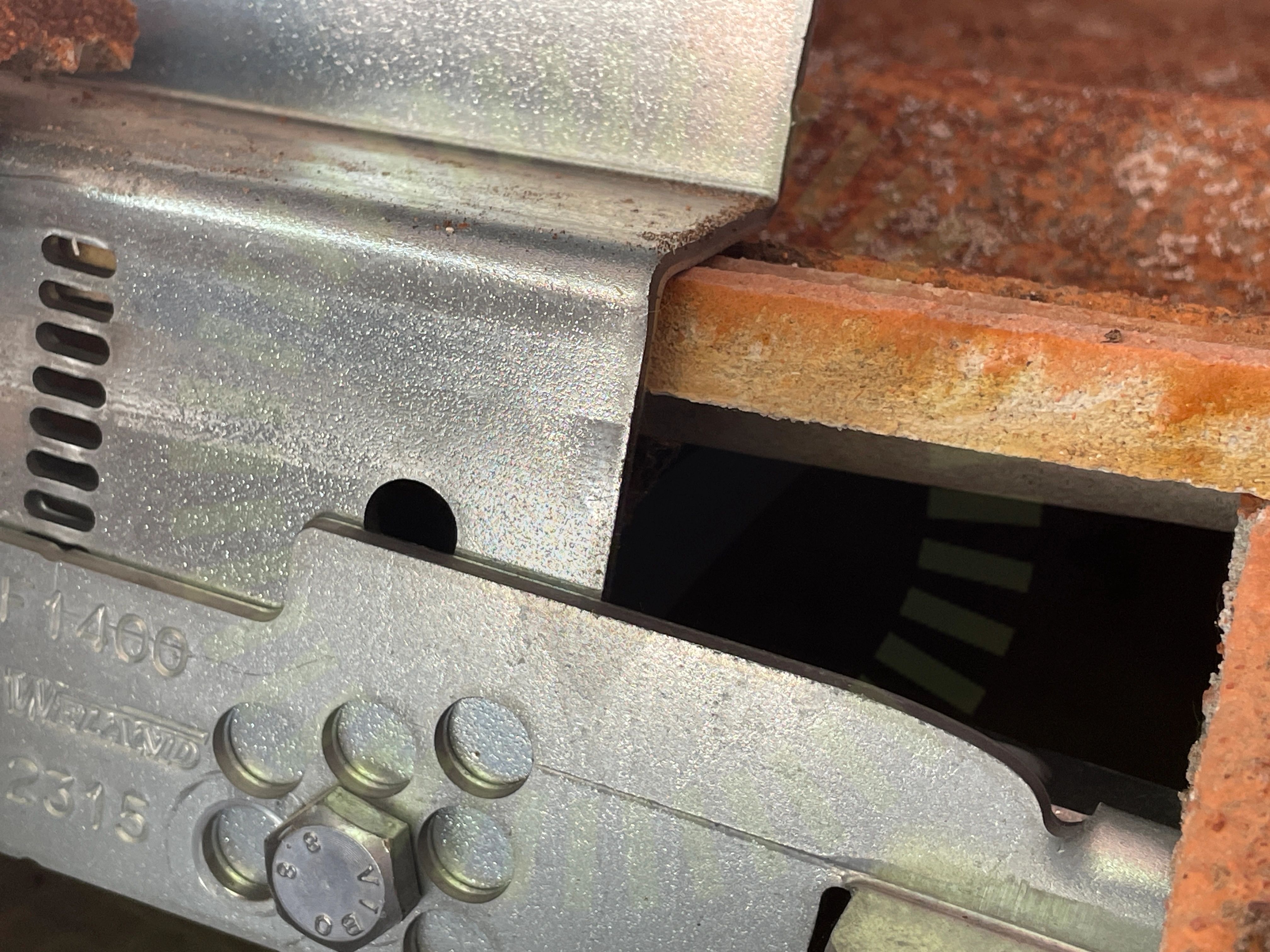

4.8 Underliggande takpanna
Inte godkändInfästningar ligger mot underliggande takpanna som därmed riskerar att spricka
MA5104. Sid 1 (1) | Version 4 - 221101
Godkända kontrollpunkter
14/24DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningMittklämma skruvPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarUnderbyggnadVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
Ej tillgängligt vid besiktning
2/24LäktinfästningTvådelad Takkrok
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
3/32

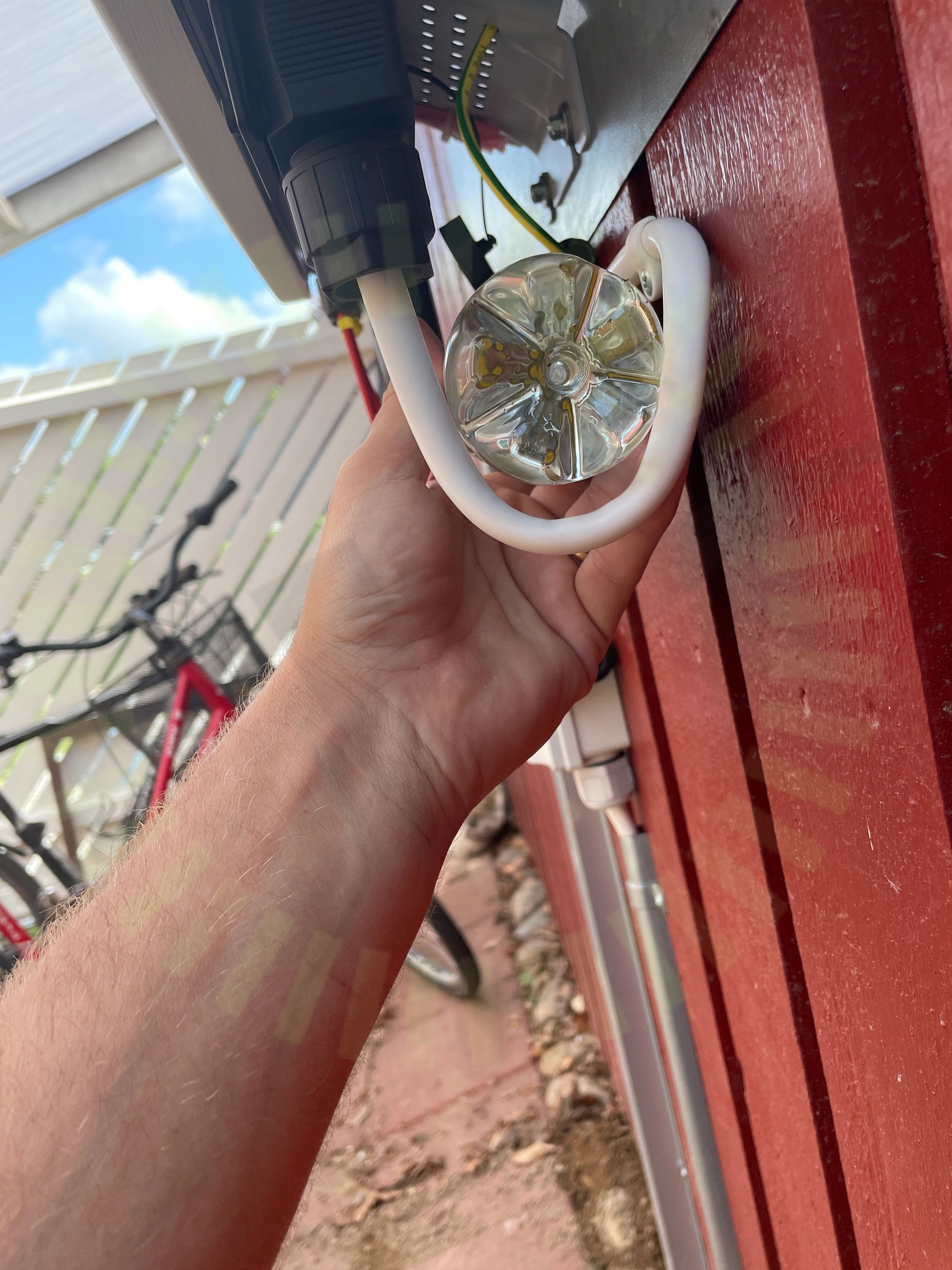

6.1 AC Böjradie
Inte godkändKabelns böjradie inte godkänd. Understiger 30 mm. Kabeln stukad

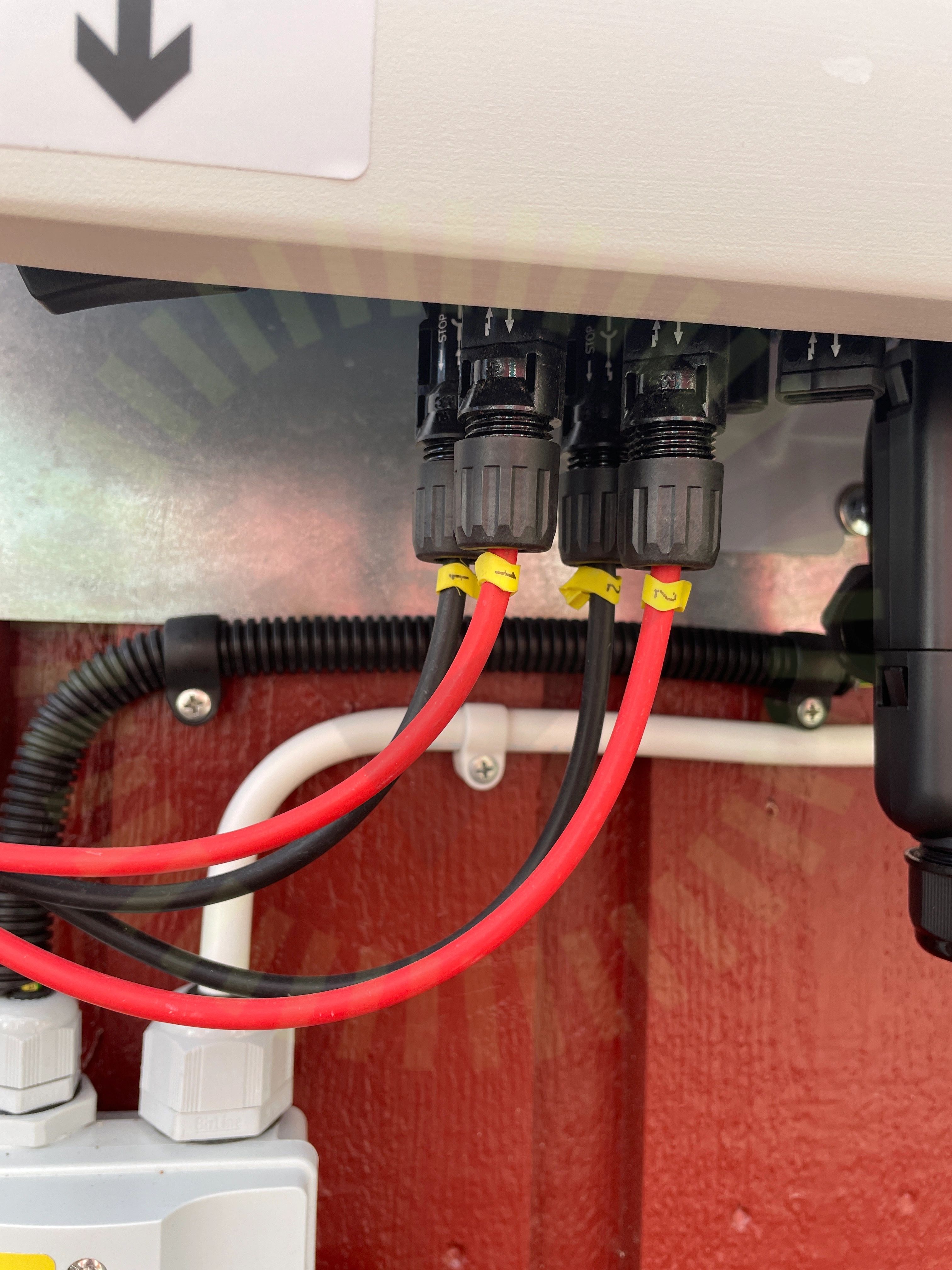

6.2 DC Kontakter anslutning
Inte godkändDC kontakternas anslutning är inte korrekt åtdragna i sina förskruvningar.
6.3 PEN
Inte godkändPEN ledare till UC är felaktigt utförd.
Godkända kontrollpunkter
29/32AC anslutning växelriktareAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningPlaceringSkadat kablageSträngdesignSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVäderbeständigt material
