Besiktningsrapport

8.6

Installation genom

Sesol

Datum

13 mars 2025

Ort

Drottningholm, Stockholms län

AC anslutning växelriktare

Kabeluppfästning

Stödplattans montering

+ 2

90% godkända

10% ej godkända

Om installationen

Paneler

Longi: LR5-54HPB

Montagesystem

Weland Stål: Papptak

Växelriktare

Huawei: SUN2000-(3KTL-10KTL)-M1

Batteri

Huawei: LUNA2000-5-15-S0

Tillbehör

Undercentral

Tillbehör

CHINT: Huawei DTSU666 (med CT)

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (15)Smartmätare (6)Tak 1, Longi: LR5-54HPB (17)Tak 1, Weland Stål: Papptak (23)Undercentral (6)Varselmärkning (4)Växelriktare (35)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Batteri

Godkända kontrollpunkter

15/15

Avstånd till havet

Avstånd till växelriktare

Batteri PE

Batterikåpor

DC anslutning

Fastsäkring av produkt

Närliggande objekt

Placering av batteri

Rakt stående

Signalkabel batteri

Skador

Smart Power Sensor

Tillgång till batteriet

Uppfästning av kablage

Väderskydd

Smartmätare

Godkända kontrollpunkter

5/6

Anslutning av CT klämmor

Fastsäkring av produkt

Matning till smartmätare

Signalkabel till växelriktaren

Skador signalkablage

Ej tillgängligt vid besiktning

1/6

Placering av CT klämmor

Tak 1, Longi: LR5-54HPB

Godkända kontrollpunkter

17/17

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Panelkablagets böjradie

Panelramar separerade

Skador på panel

Skuggning

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, Weland Stål: Papptak

Anmärkningar

6/23

5.1 CC infästningar

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag för infästningarnas avstånd ej tillgängligt.

MA5103 Sid 1 (2) | Version 7 - 230914

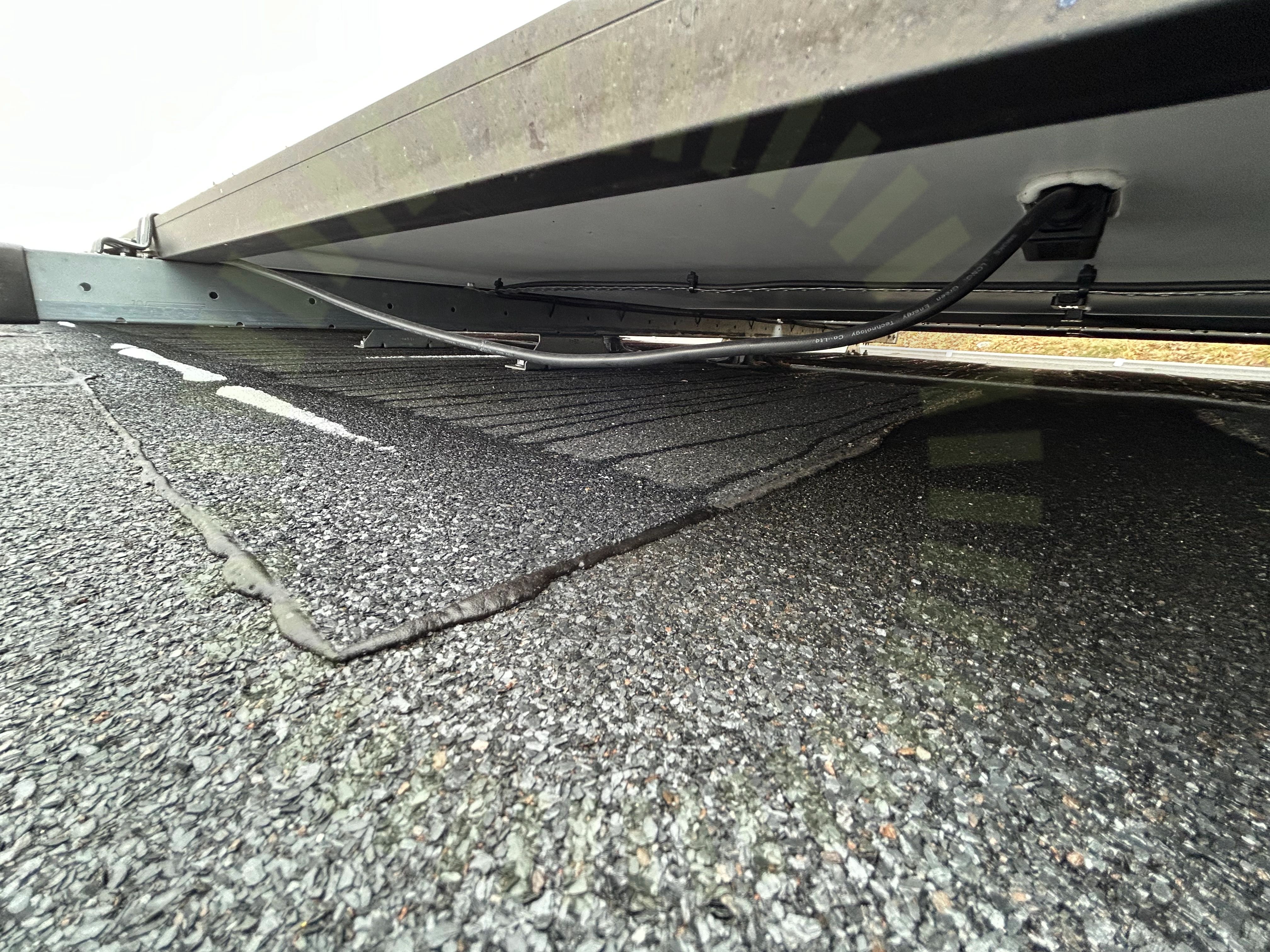

5.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

5.3 Stödplatta

Inte godkänd

Använd stödplatta är inte från Weland Stål.

MA5103 Sid 2 (2) | Version 7 - 230914

5.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

5.5 Stödplattans montering

Inte godkänd

Skyddsmatta saknas under stödplatta..

MA5103 Sid 2 (2) | Version 7 - 230914

5.6 Stödplattans placering

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag för stödplattornas placering ej tillgängligt.

MA5103 Sid 2 (2) | Version 7 - 230914

Godkända kontrollpunkter

16/23

Använd tätskiktsduk

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Infästning

Kabeldragning mellan takytor

Klämmor rätt förläggning

Mittklämmor

Placering

Skador

Skenornas infästning

Skenornas överhäng

Skenskarvar

Svetsning av papp

Väderbeständigt material

Ändklämmor skena

Ej tillgängligt vid besiktning

1/23

Infästning i råspont

Undercentral

Godkända kontrollpunkter

6/6

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

1/4

7.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Växelriktare

Anmärkningar

3/35

8.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren har inte ett korrekt avstånd till närmaste objekt.

SUN2000-(3KTL-10KTL)-M1 Series User Manual Date 2024-01-12, Sida 29-30

8.2 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad. Låsning är inte åtskruvad.

SUN2000-(3KTL-10KTL)-M1 Series User Manual Date 2024-01-12, Sida 45-48

8.3 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

Godkända kontrollpunkter

29/35

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Avstånd till havet

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

DC Max Ström

Enkelisolerade ledare

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Säkringsdimension

Tillgänglighet

Utrymme

Väderbeständigt material

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

3/35

DC Max Spänning

DC Min Spänning

Strängdesign
