Besiktningsrapport

8.3

Installation genom

Sesol

Datum

9 maj 2023

Ort

Laxå, Örebro län

Läktinfästning

AC anslutning växelriktare

Underliggande takpanna

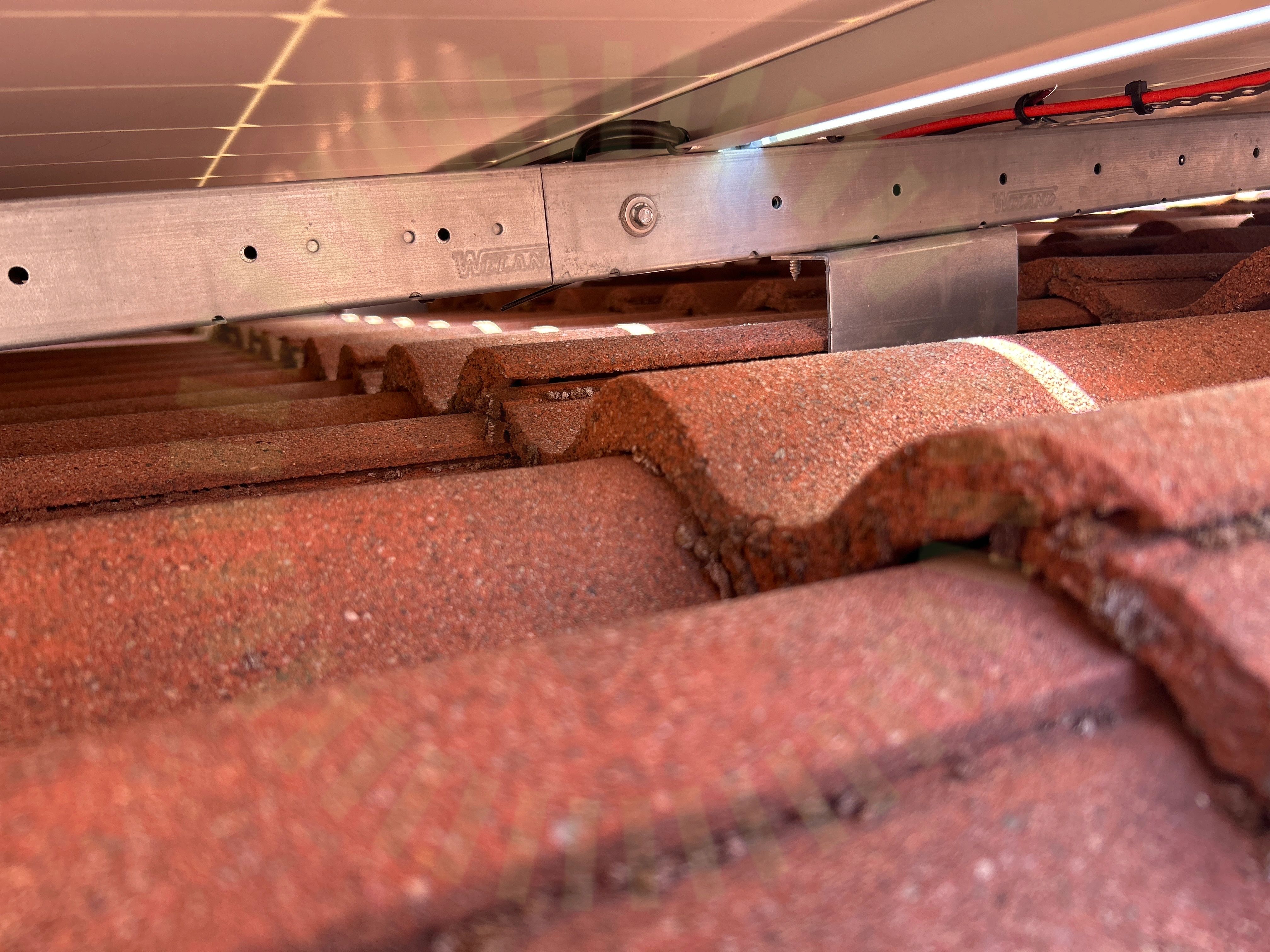

+ 3

87% godkända13% ej godkända

Om installationen

PanelerLongi LR5-66HPH 480-505M

MontagesystemWeland Stål: Läktfästen

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

TillbehörSmartmätare: CHINT DTSU666

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: LUNA2000-5-15-S0

Godkända kontrollpunkter

12/12

AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

3/36

2.1 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

2.2 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

2.3 Väderbeständigt material

Inte godkänd

Klammer är ej väderbeständig.

Godkända kontrollpunkter

32/36

AC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFastsäkring av produktHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningPlaceringSkadat kablageSäkringsdimensionSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVarning för likspänningVentilation

Ej tillgängligt vid besiktning

1/36

Genomföringar

Longi LR5-66HPH 480-505M

Godkända kontrollpunkter

11/13

DräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

2/13

Förbindelse av kontakterSträngförläggning

Smartmätare: CHINT DTSU666

Ej tillgängligt vid besiktning

1/1

Smartmätare

Weland Stål: Läktfästen

Anmärkningar

8/23

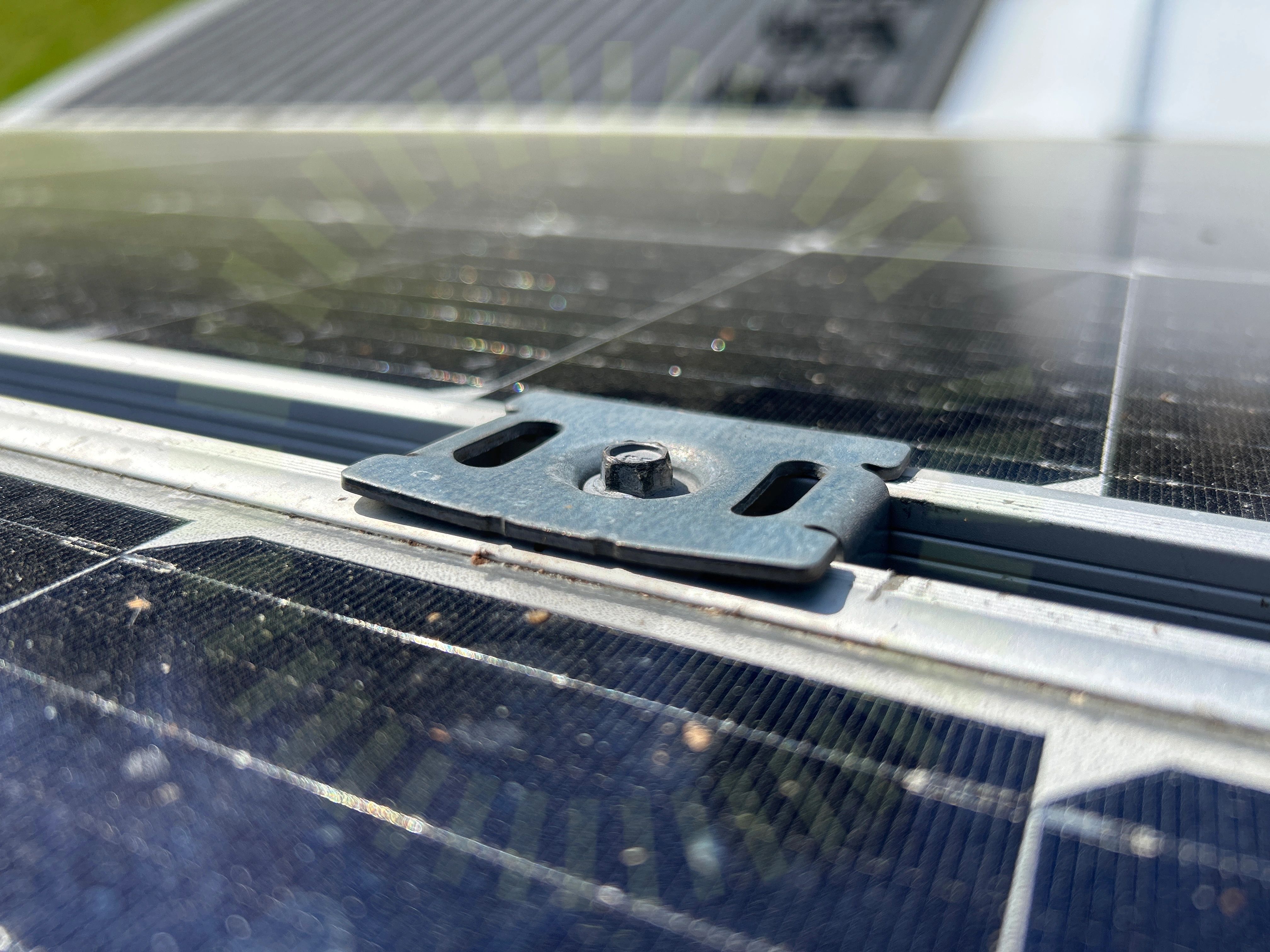

5.1 Mittklämmor

Inte godkänd

Mittfästen är inte monterade enligt tillverkarens anvisningar.

MA5111 Sid 1 (1) | Version 4 - 221117

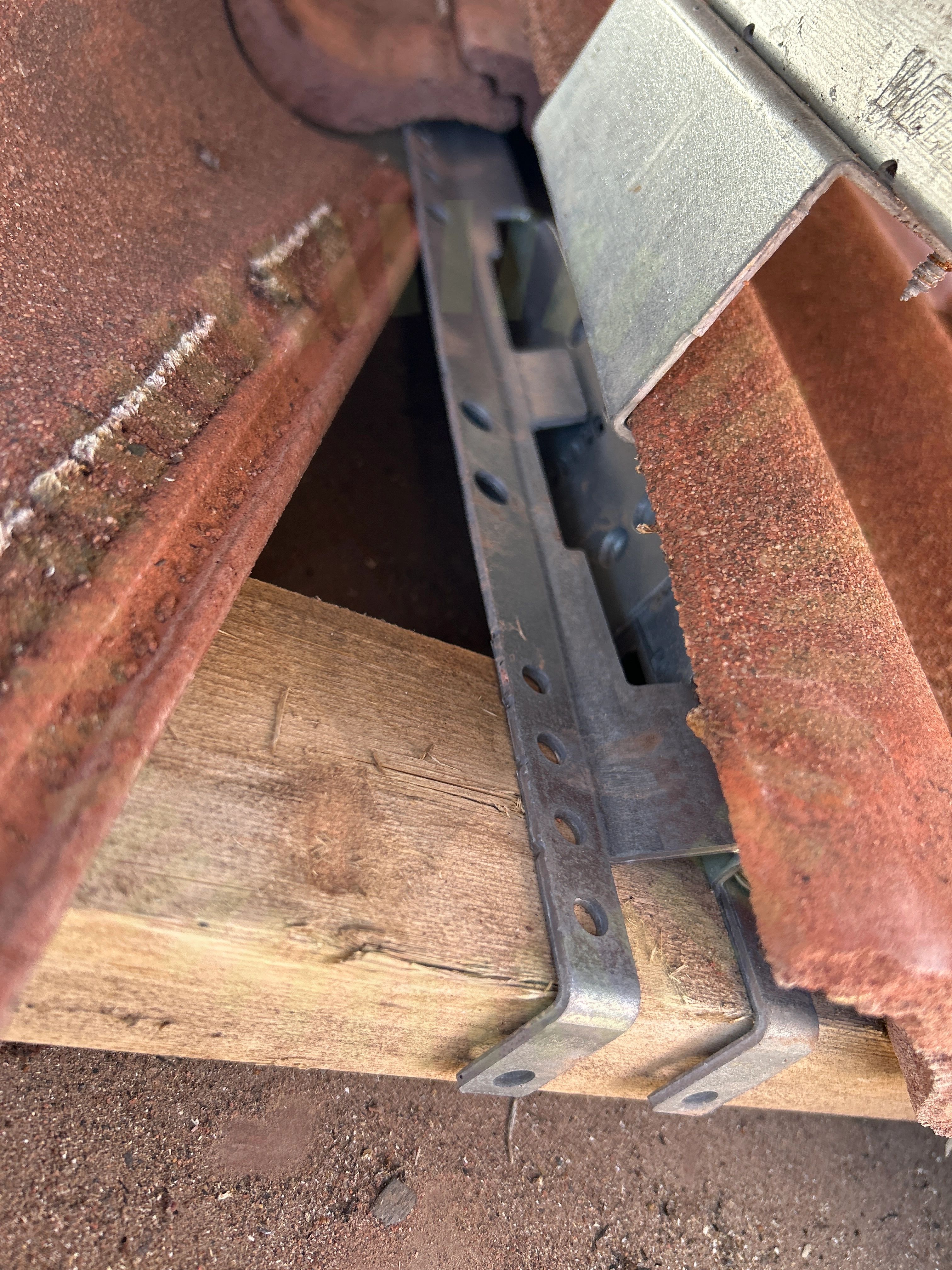

5.2 Läktinfästning

Inte godkänd

Läktfäste är ej monterat enligt tillverkarens anvisningar.

MA5104. Sid 1 (1) | Version 4 - 221101

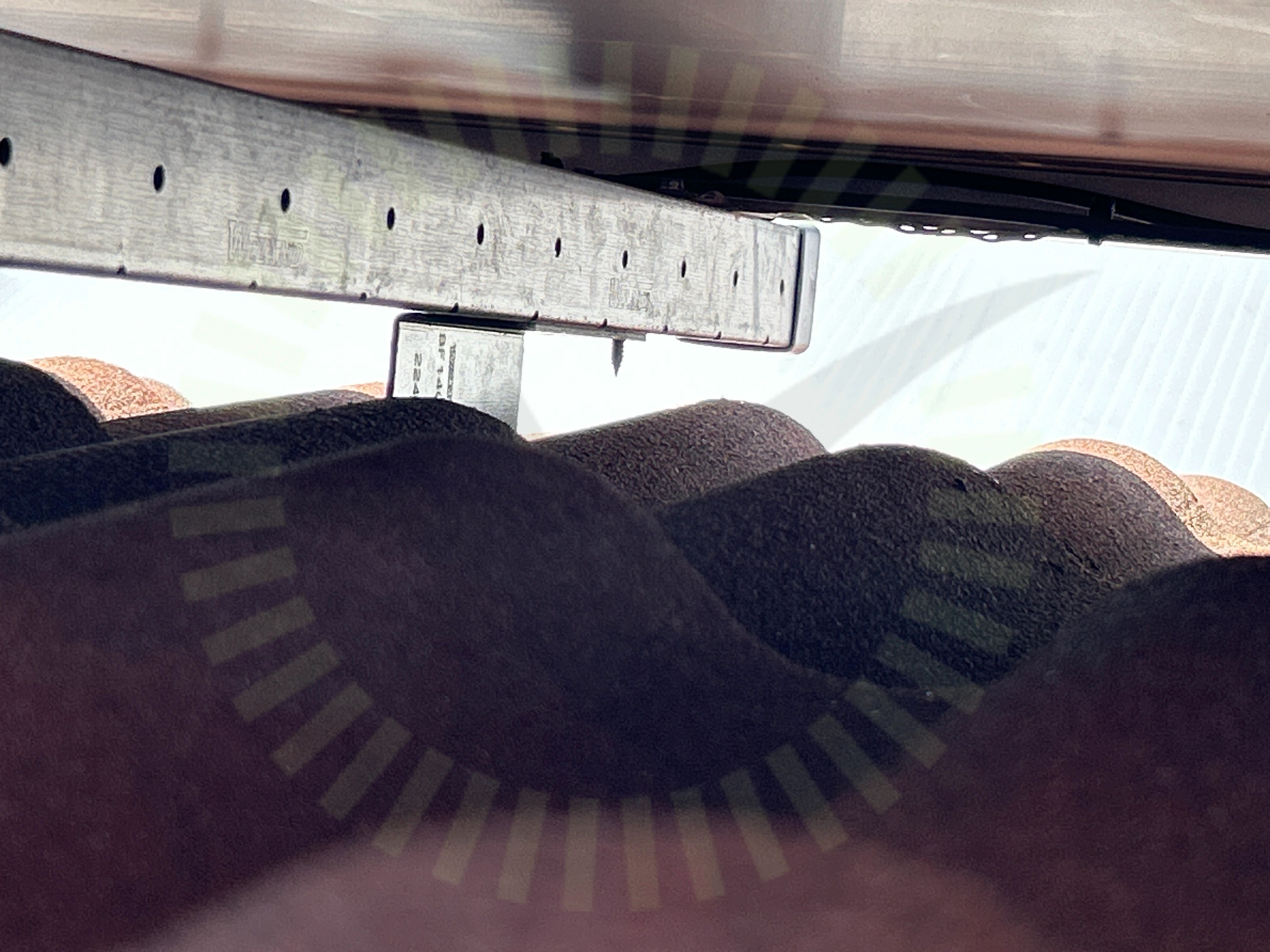

5.3 Skenornas infästning

Inte godkänd

Fel antal skruvar i skeninfästning.

MA5104. Sid 1 (1) | Version 4 - 221101

5.4 Skenskarvar

Inte godkänd

Skruvar saknas för skenskarv.

MA5104. Sid 1 (1) | Version 4 - 221101

5.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas.

Tillverkarens montageanvisningar

5.6 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas. Högsta uppmätta mått är 110 cm cc.

MA5104. Sid 1 (1) | Version 4 - 221101

5.7 Underbyggnad

Inte godkänd

Lastberäkning saknas. Läkt uppmätt till 40x70mm.

PD5109 | Version 4 - 221028 | Sid 1 (1)

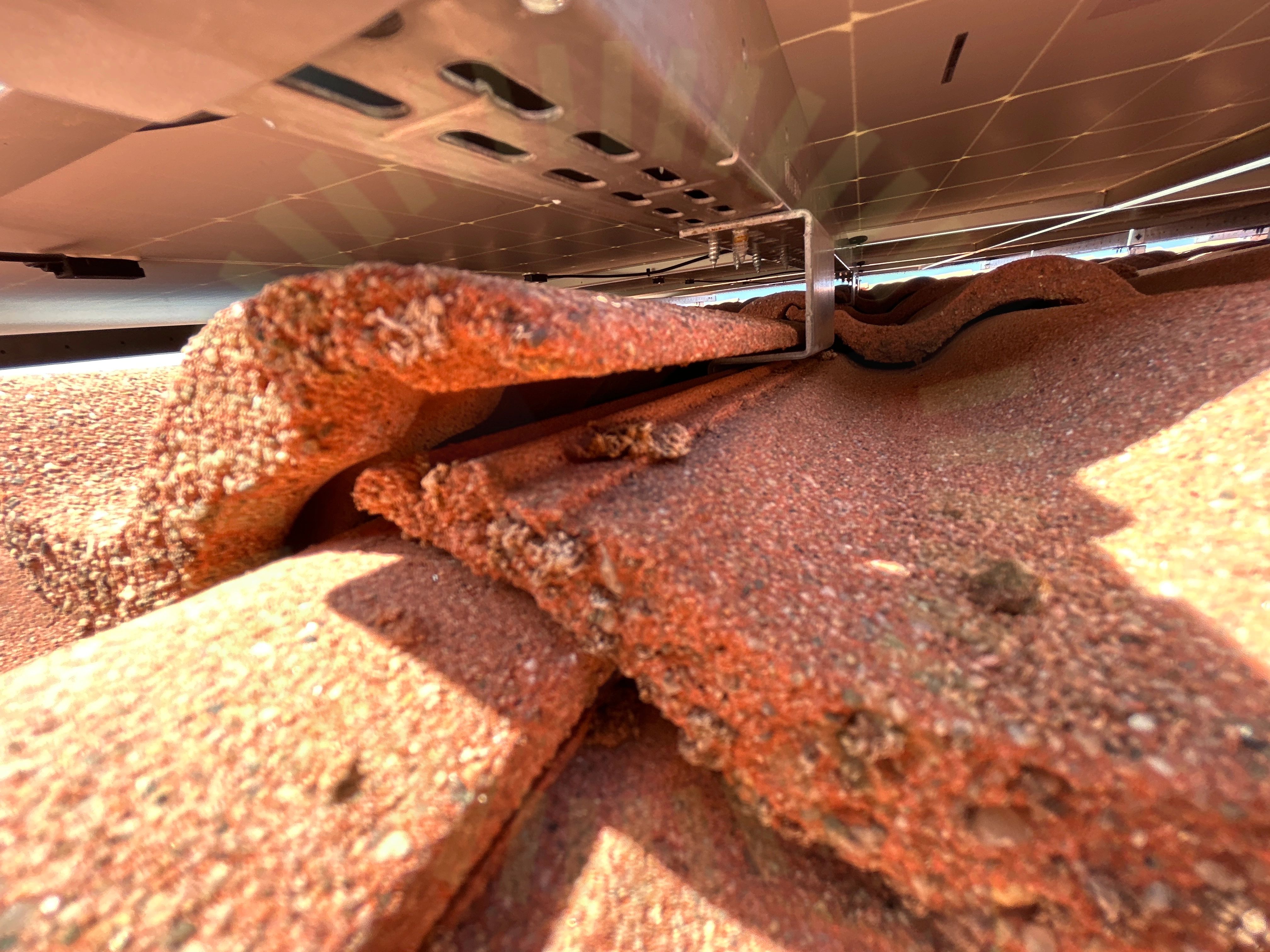

5.8 Underliggande takpanna

Inte godkänd

Kroken ligger emot underliggande pannor.

MA5104. Sid 1 (1) | Version 4 - 221101

Godkända kontrollpunkter

14/23

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämma skruvPlaceringSkadorSkenornas överhängTvådelad TakkrokVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

1/23

Takgenomföring
