Besiktningsrapport

8.8

Installation genom

Alstra

Datum

21 februari 2023

Ort

Tygelsjö, Skåne län

Kopplingslåda

Infästningar i råspont

Infästningar i takstol

+ 3

90% godkända10% ej godkända

Om installationen

PanelerRisen: RSM40-8-xxxMB

MontagesystemK2: SingleRail: CrossHook 3S

VäxelriktareSunGrow: SG(5.0-20)RT

Installerad av Alstra som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

K2: SingleRail: CrossHook 3S

Anmärkningar

4/20

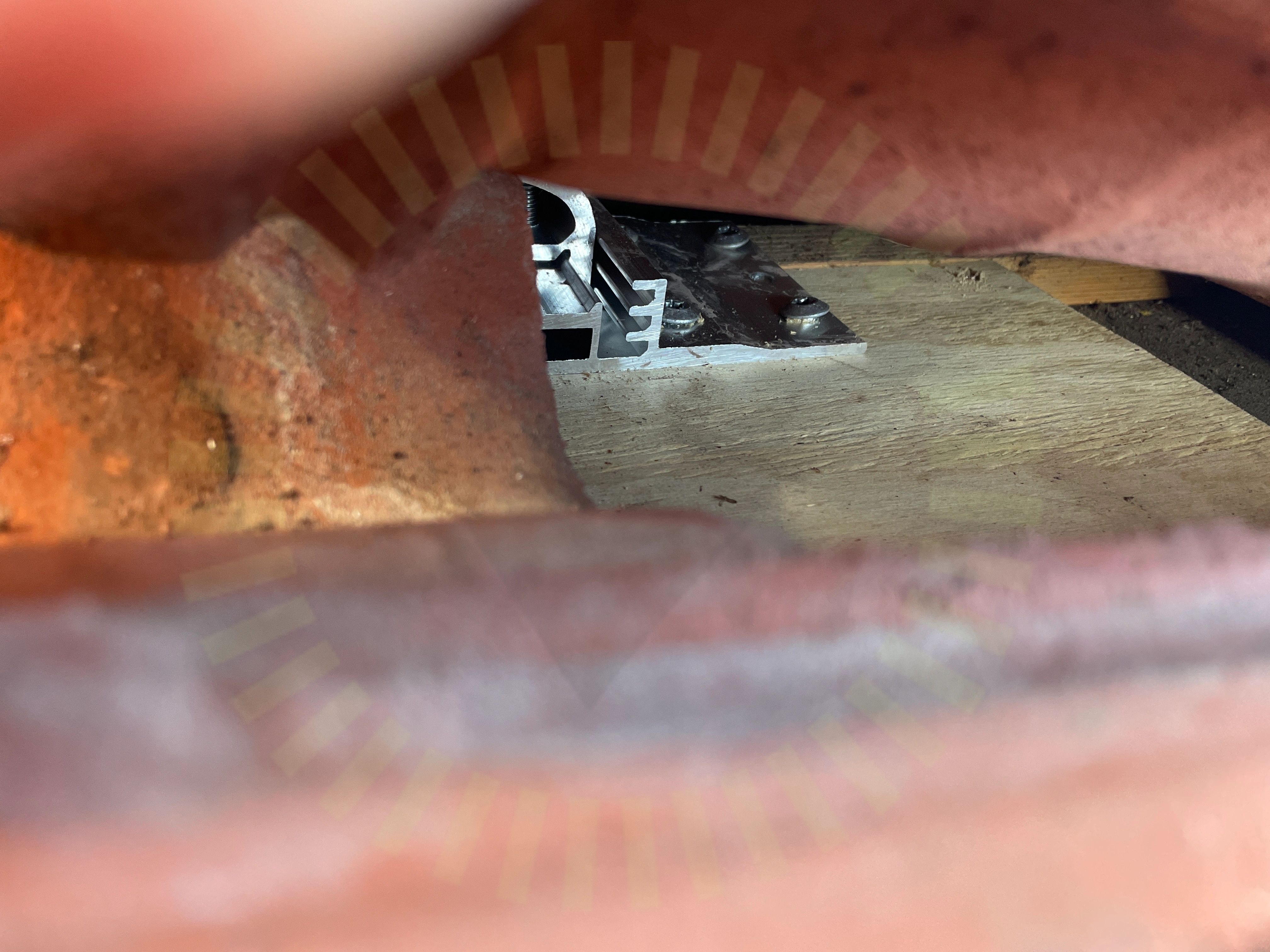

1.1 Infästningar i råspont

Inte godkänd

Infästning i råspont ej korrekt utfört

Tillverkarens anvisningar

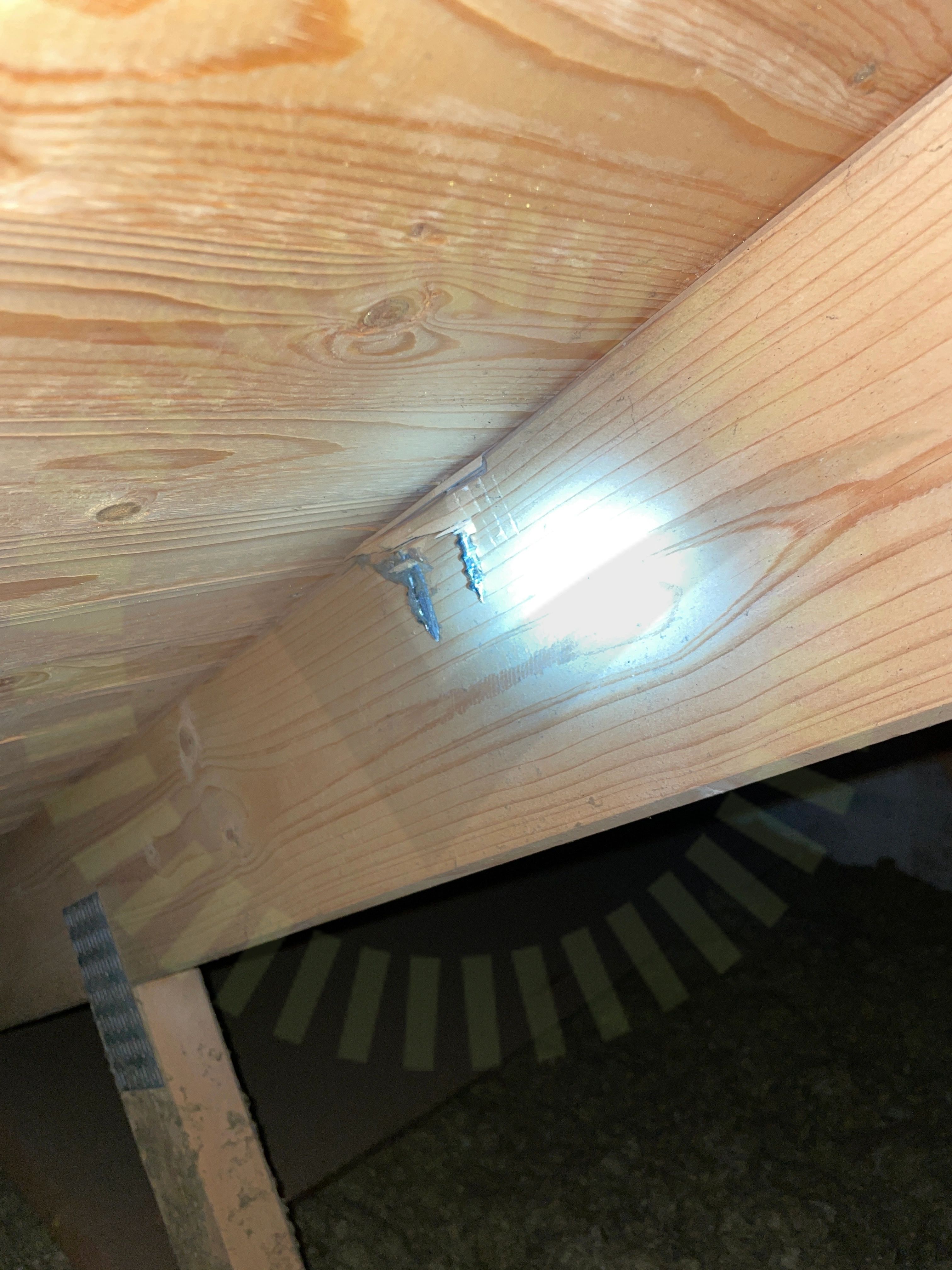

1.2 Infästningar i takstol

Inte godkänd

Skruvar har missat takstol på ett ställe på tak som vetter mot väst

Tillverkarens anvisningar

1.3 Kabeluppfästning

Inte godkänd

Hängande kablage påträffades

SS 436 40 00 (712.521.101 och 522.8.4)

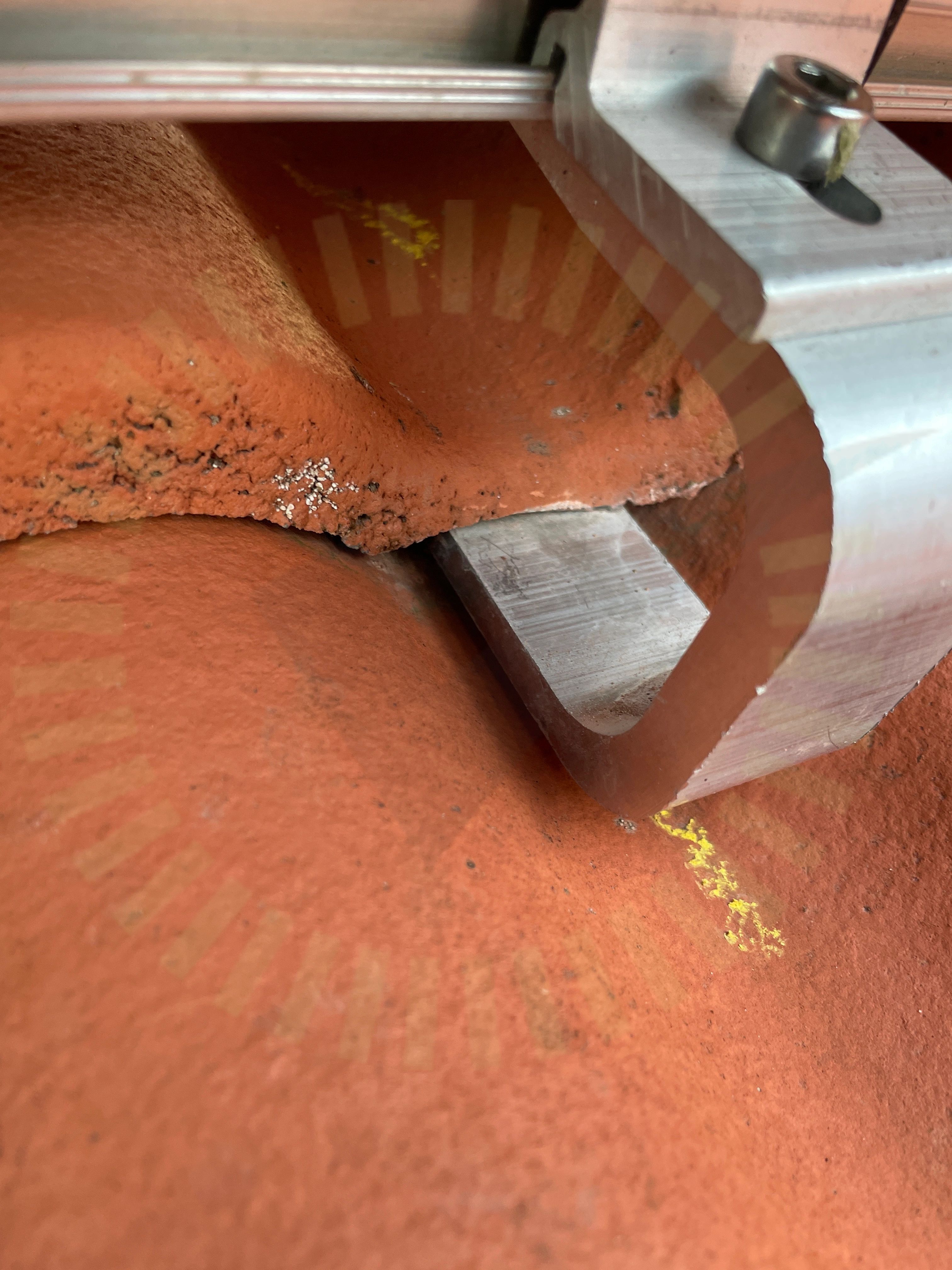

1.4 Urspårning av betongpannor

Rekommendation

Övre panna ligger mot krok

Godkända kontrollpunkter

16/20

Främmande materialFörutsättningarInfästningarnas CC måttMittklämmorShimsSkadorSkarp kantSkenornas infästningSkenornas överhängSkenskarvarSkyddSlutklämmorSnö- och VindlastberäkningTakgenomföringTakpannor under betongkrokVäderbeständigt material

Risen: RSM40-8-xxxMB

Anmärkningar

1/16

2.1 Kopplingslåda

Inte godkänd

Hårda böjar på kablar ut från panelernas dosa

Godkända kontrollpunkter

15/16

Böjradie kablageDräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKontakterPanelramar separeradePunktbelastningSeparering av ramarSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

SunGrow: SG(5.0-20)RT

Anmärkningar

4/33

3.1 Avtal

Rekommendation

Paneler har bytats från trina till riesen paneler. Leverantör har kommit överens med kund

Avtal

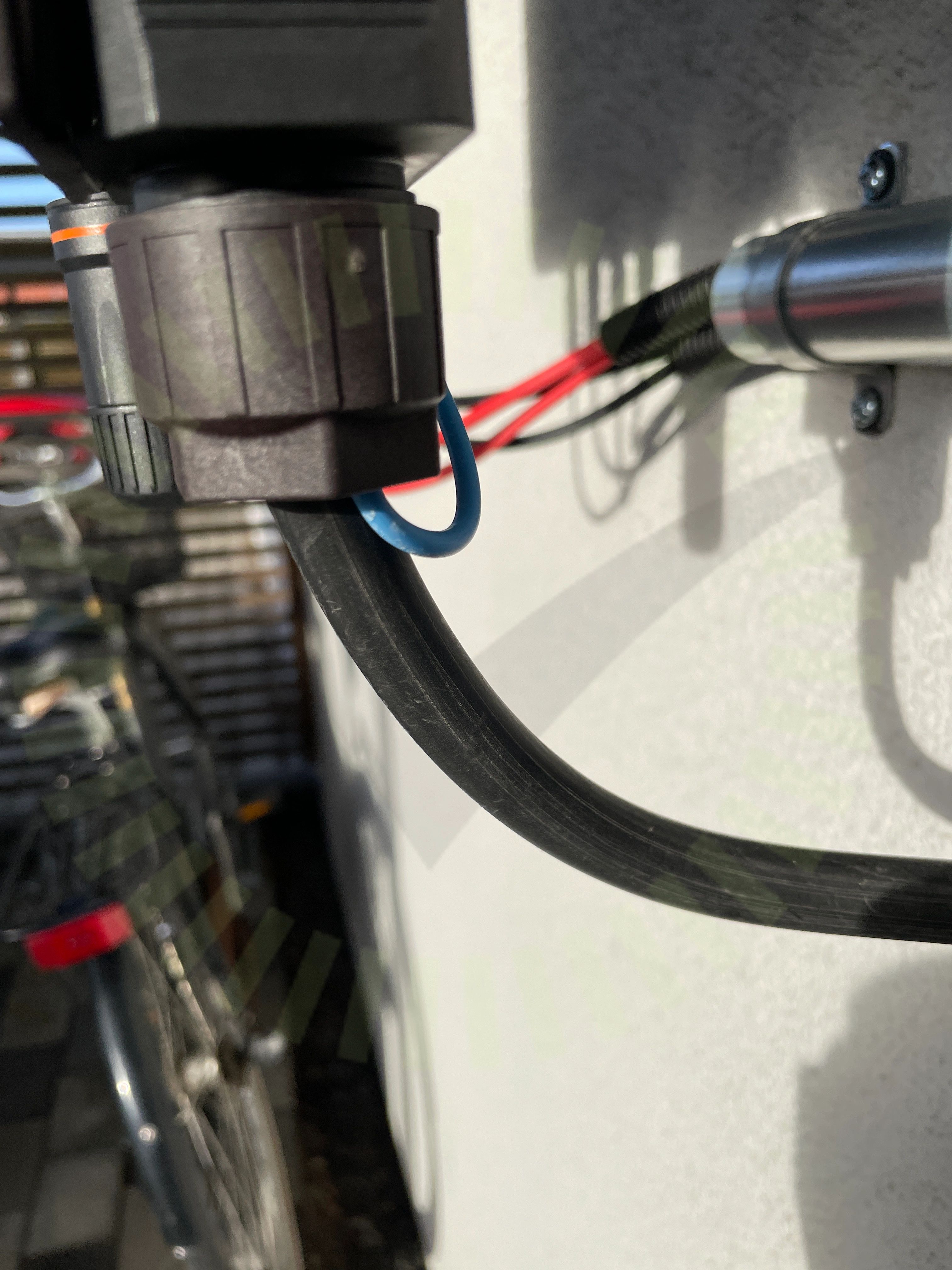

3.2 Förskruvning

Inte godkänd

Två kablar ut från förskruvning som är avsedd för en kabel

Tillverkarens anvisningar

3.3 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

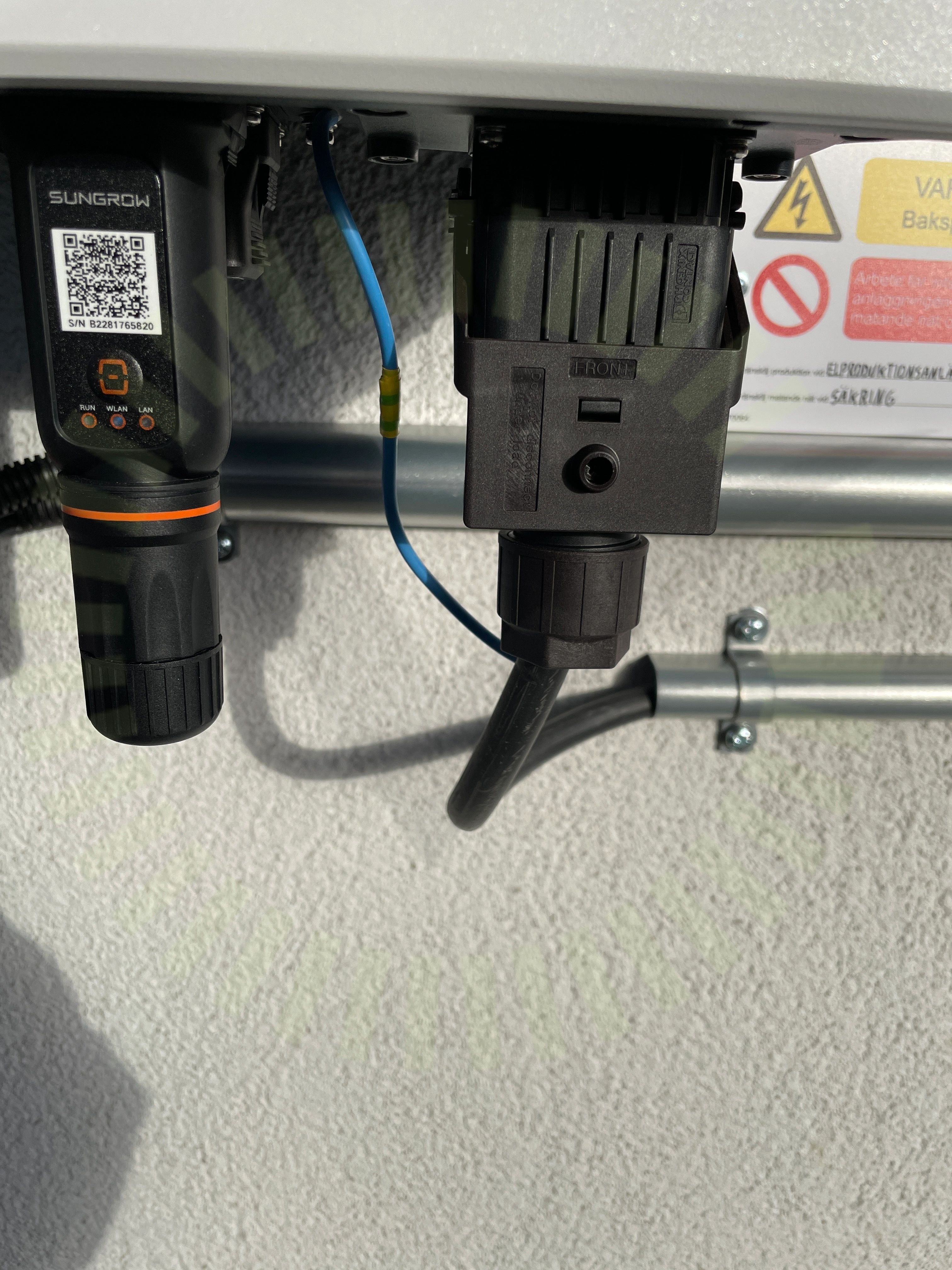

3.4 PE

Inte godkänd

PE-ledare ska vara grön/gul i hela sin längd.

Tillverkarens anvisningar

Godkända kontrollpunkter

29/33

AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningAvståndDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanHuvudsäkringInformering av solcellerInfästningKabelKabelLedare fastspändaMärkningPlacering: Fastsäkring av produktSkadorSträngschemaSäkringTillförlitligt fästUtrymmeVarning för backspänningVarning för likspänningVinkelVäxelriktare: El: Kontakter
