Besiktningsrapport

9.1

Installation genom

Täta tak Energi

Datum

5 juli 2024

Ort

Höör, Skåne län

Kabeluppfästning

Fästens placering

+ 3

92% godkända8% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10RT-54HBB

MontagesystemWeland Stål: Papptak

MontagesystemESDEC Lutande Panntak

VäxelriktareGoodWe: GW15-30kW ET Series

BatteriBYD: HVM Battery-Box Premium (8.3-22.1)

TillbehörGoodWe: GM series

Installerad av Täta tak Energi som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Antal paneler för sträng 4 i mätprotokollet stämmer inte med verkligheten.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Ej tillgängligt vid besiktning

1/3

Avtal

BYD: HVM Battery-Box Premium (8.3-22.1)

Godkända kontrollpunkter

13/13

Bakomliggande materialBatteri PEDC anslutning Fastsäkring av produktFörläggning av modulerSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

DMEGC: DM(XXX)M10RT-54HBB

Anmärkningar

2/36

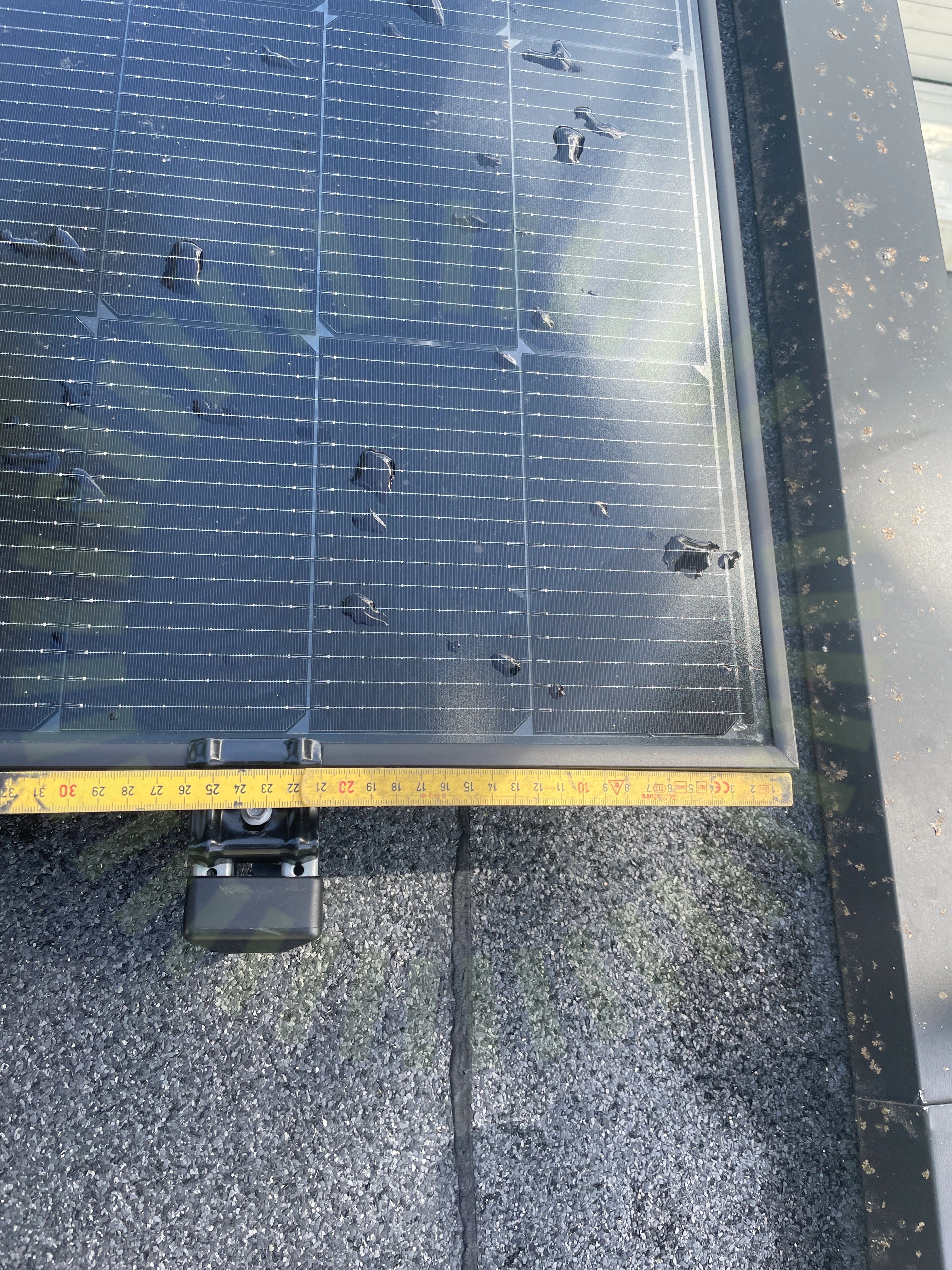

3.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 13

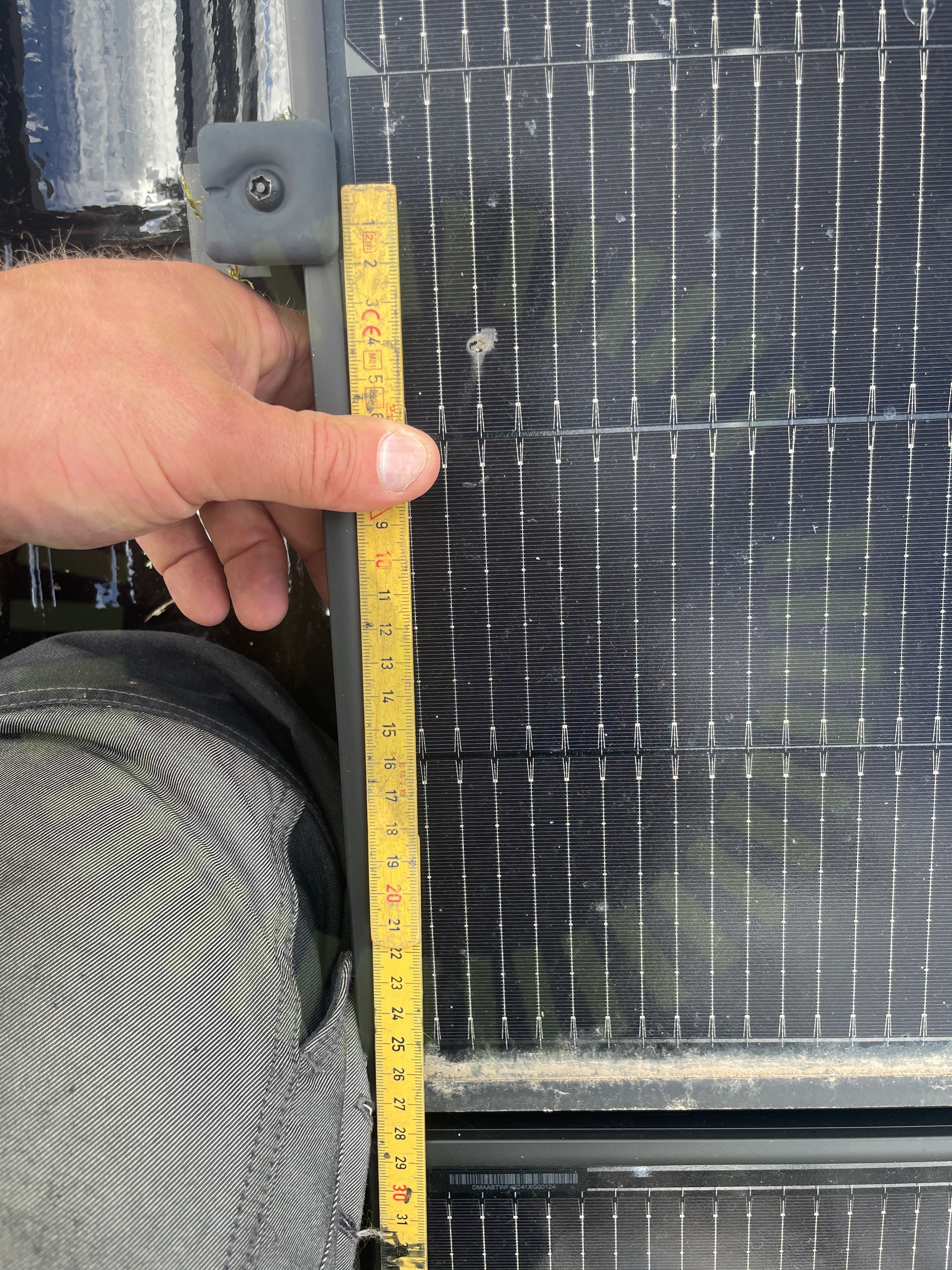

3.2 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 13

Godkända kontrollpunkter

34/36

Avstånd till havAvstånd till havAvstånd till ytaAvstånd till ytaDräneringshålDräneringshålFörbindelse av kontakterFörbindelse av kontakterFöremål mot bakstyckeFöremål mot bakstyckeFörläggning DC kontakterFörläggning DC kontakterKlämmans överlappningKlämmans överlappningKlämmornas storlekKlämmornas storlekKontaktdonKontaktdonKopplingslåda böjradieKopplingslåda böjradiePanelkablagets böjradiePanelkablagets böjradiePanelramar separeradePanelramar separeradeSkador på panelSkador på panelSkuggaSkuggaSpänningar i ramSpänningar i ramStress på kontakterStress på kontakterSträngförläggningSträngförläggning

ESDEC Lutande Panntak

Anmärkningar

1/25

4.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

Godkända kontrollpunkter

21/25

DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

3/25

LäktinfästningTakgenomföringUnderbyggnad

GoodWe: GM series

Godkända kontrollpunkter

4/4

CT KlämmorKommunikationskabelPlacering av klämmorSmartmätare matning

GoodWe: GW15-30kW ET Series

Anmärkningar

4/41

6.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är placerad för nära en vägg.

GoodWe: ET 15-30kW User Manual V1.2 23.02, Sida 21

6.2 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

6.3 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

GoodWe: ET 15-30kW User Manual V1.2 23.02, Sida 25

6.4 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

36/41

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetUtrymmeVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/41

Strängdesign

Weland Stål: Papptak

Anmärkningar

3/20

7.1 CC infästningar

Inte godkänd

Korrekt snö- och vindlastberäkning saknas för takytan. Underlag för att kontrollera takinfästningarnas avstånd ej tillgängligt.

MA5103 Sid 1 (2) | Version 7 - 230914

7.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen är utförd för installation på panntak. Inmatad panellayout i lastberäkningen stämmer inte med verkligheten.

Tillverkarens montageanvisningar

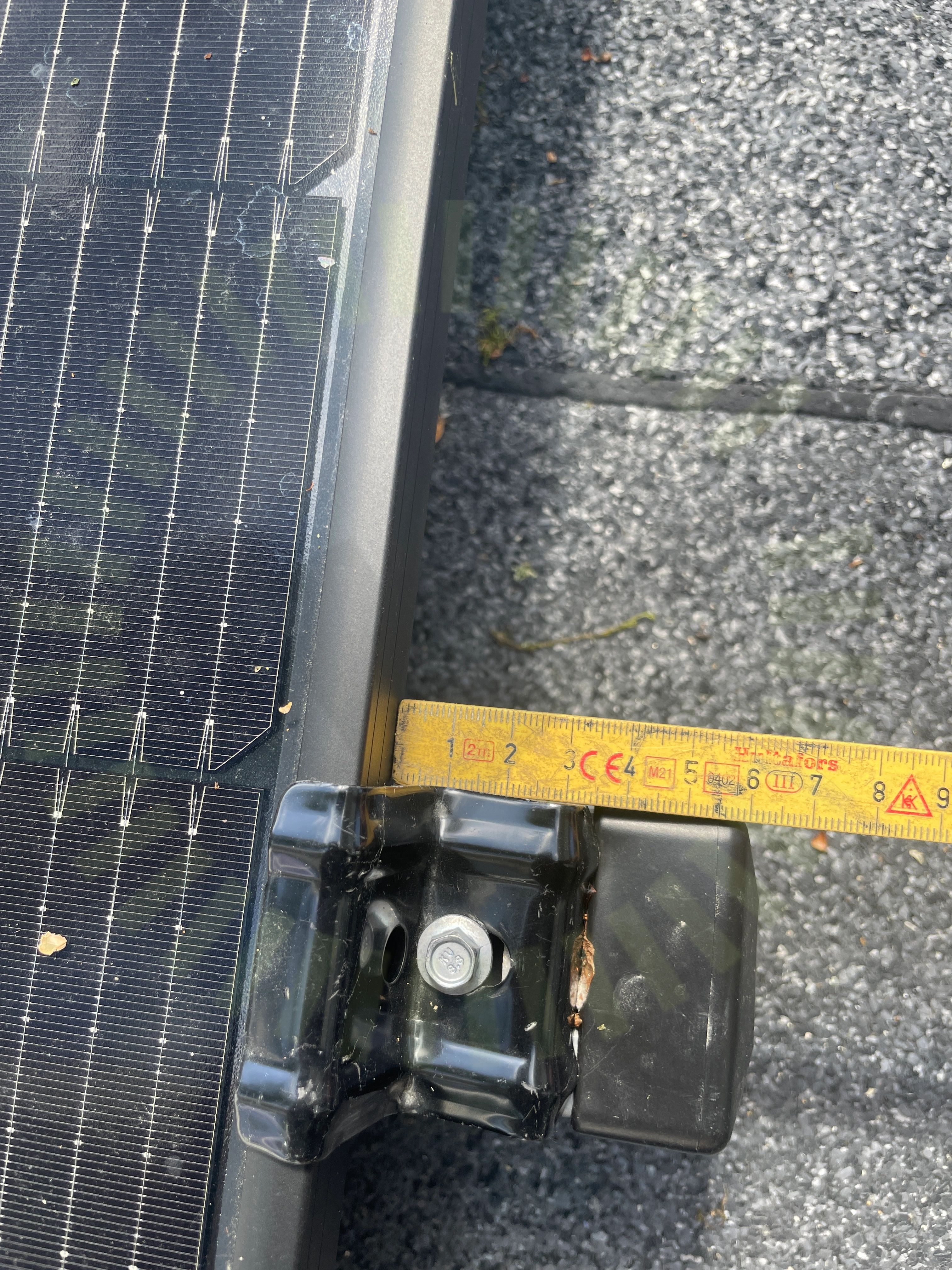

7.3 Ändklämmor skena

Inte godkänd

För lite skena sticker ut från slutet av panelkanten.

MA5111 Sid 1 (1) | Version 5 - 231109

Godkända kontrollpunkter

17/20

Använd tätskiktsdukDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSvetsning av pappVäderbeständigt material
