Besiktningsrapport

9.2

Installation genom

Täta tak Energi

Datum

5 juli 2024

Ort

Höör, Skåne län

Fastsäkring av produkt

Avstånd närliggande objekt

Varning för backspänning

92% godkända8% ej godkända

Om installationen

VäxelriktareGoodWe: GW15-30kW ET Series

BatteriBYD: HVM Battery-Box Premium (8.3-22.1)

Installerad av Täta tak Energi som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Godkända kontrollpunkter

13/13

Bakomliggande materialBatteri PEDC anslutning Fastsäkring av produktFörläggning av modulerSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Varselmärkning

Anmärkningar

1/4

2.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

3/4

Informering av solcellerMissvisande varselmärkningVarning för likspänning

Växelriktare

Anmärkningar

3/37

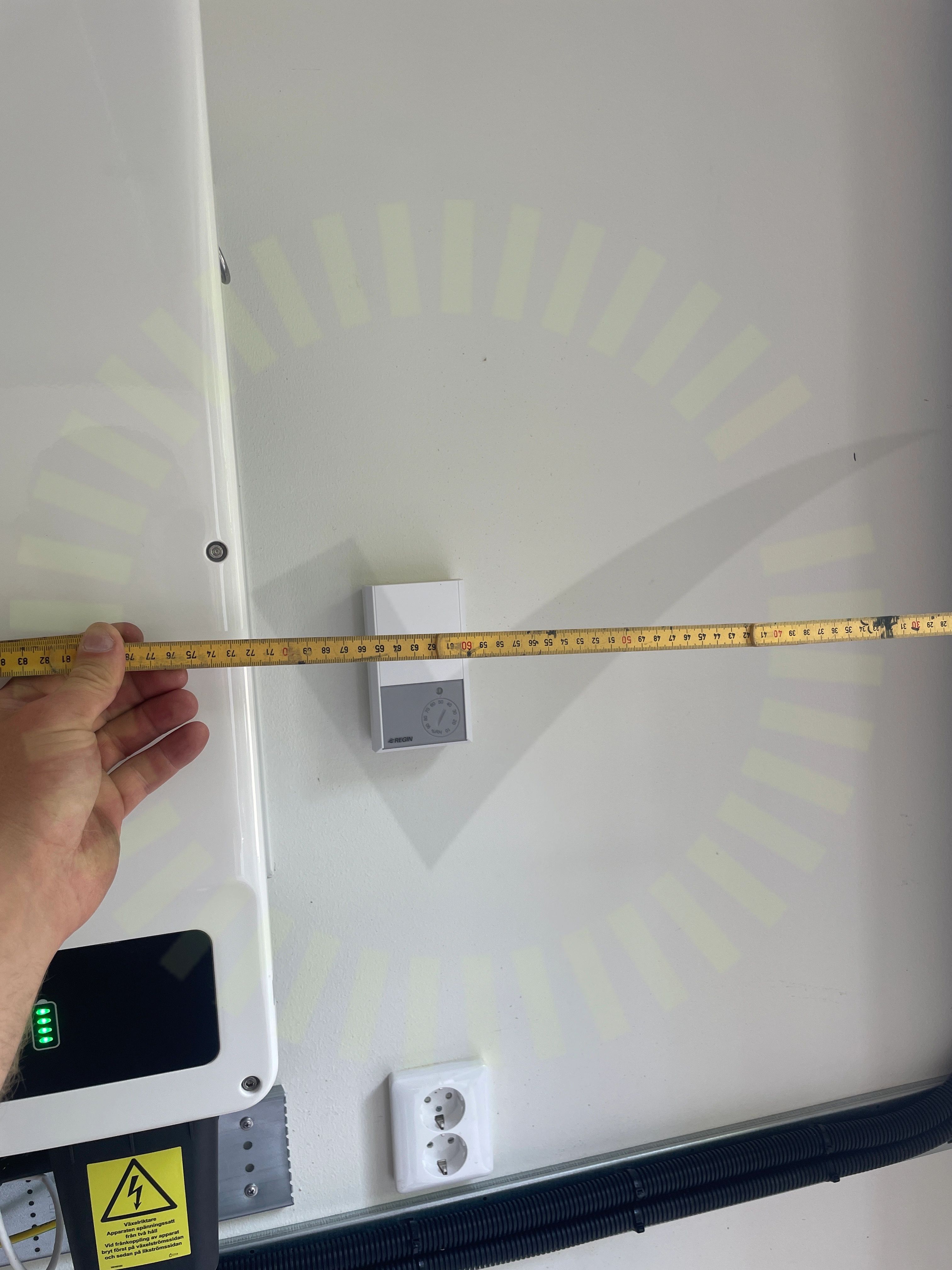

3.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är placerad för nära en vägg.

GoodWe: ET 15-30kW User Manual V1.2 23.02, Sida 21

3.2 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

3.3 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

GoodWe: ET 15-30kW User Manual V1.2 23.02, Sida 25

Godkända kontrollpunkter

33/37

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetUtrymmeVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/37

Strängdesign
