Institutet för Solenergikvalitet

Besiktningsrapport

8.5
x

Installation genom

EcoKraft

Datum

15 december 2022

Ort

Jonstorp, Skåne län
Infästning takstol
PE
Internet
88% godkända13% ej godkända

Om installationen

PanelerSolarWatt: Vision 60M
MontagesystemSchletter: Rapid
VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
TillbehörSäkerhetsbrytare AC
EcoKraft

Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

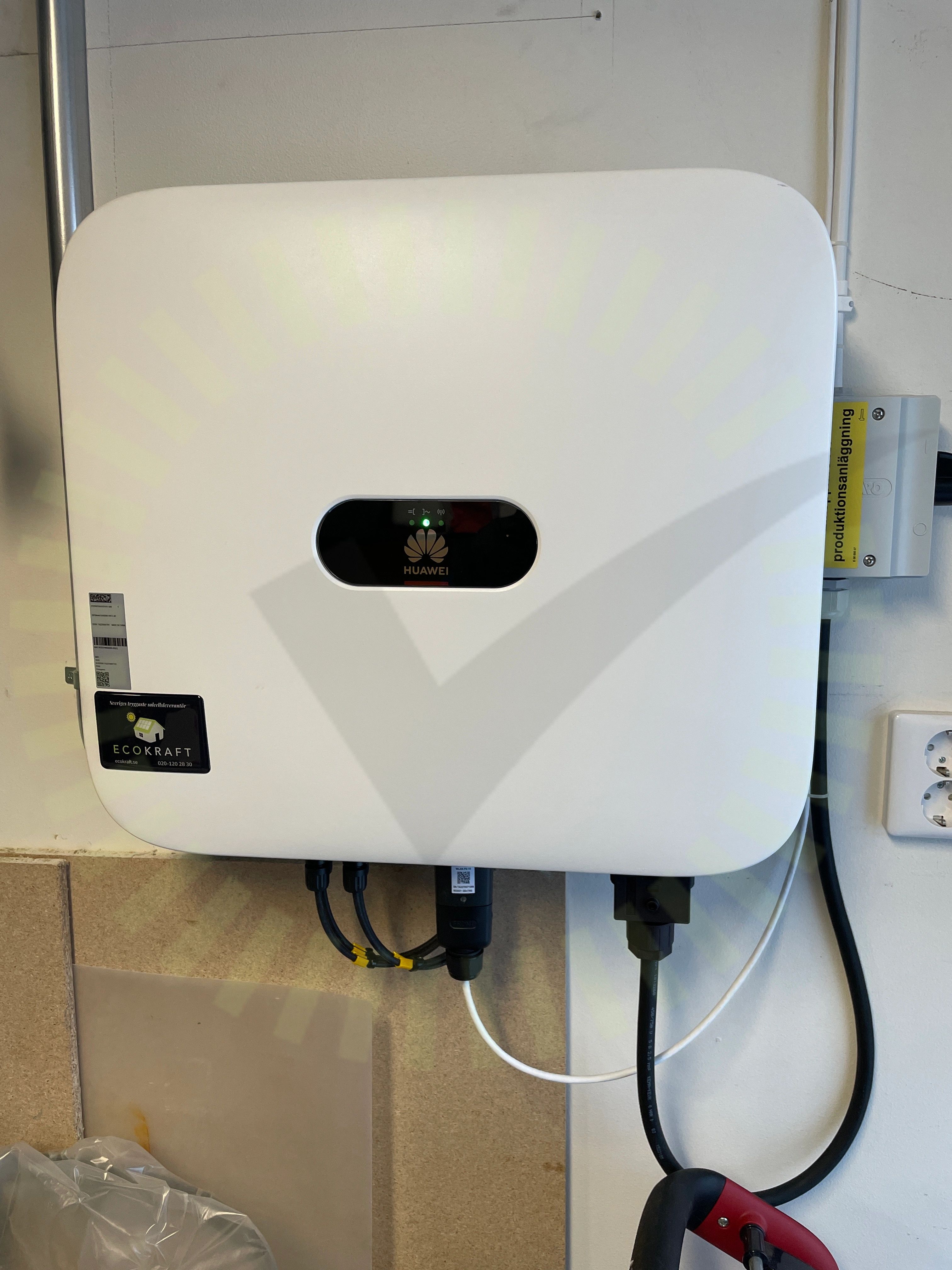

Huawei: SUN2000-(3KTL-10KTL)-M1

Anmärkningar

4/35
Internet

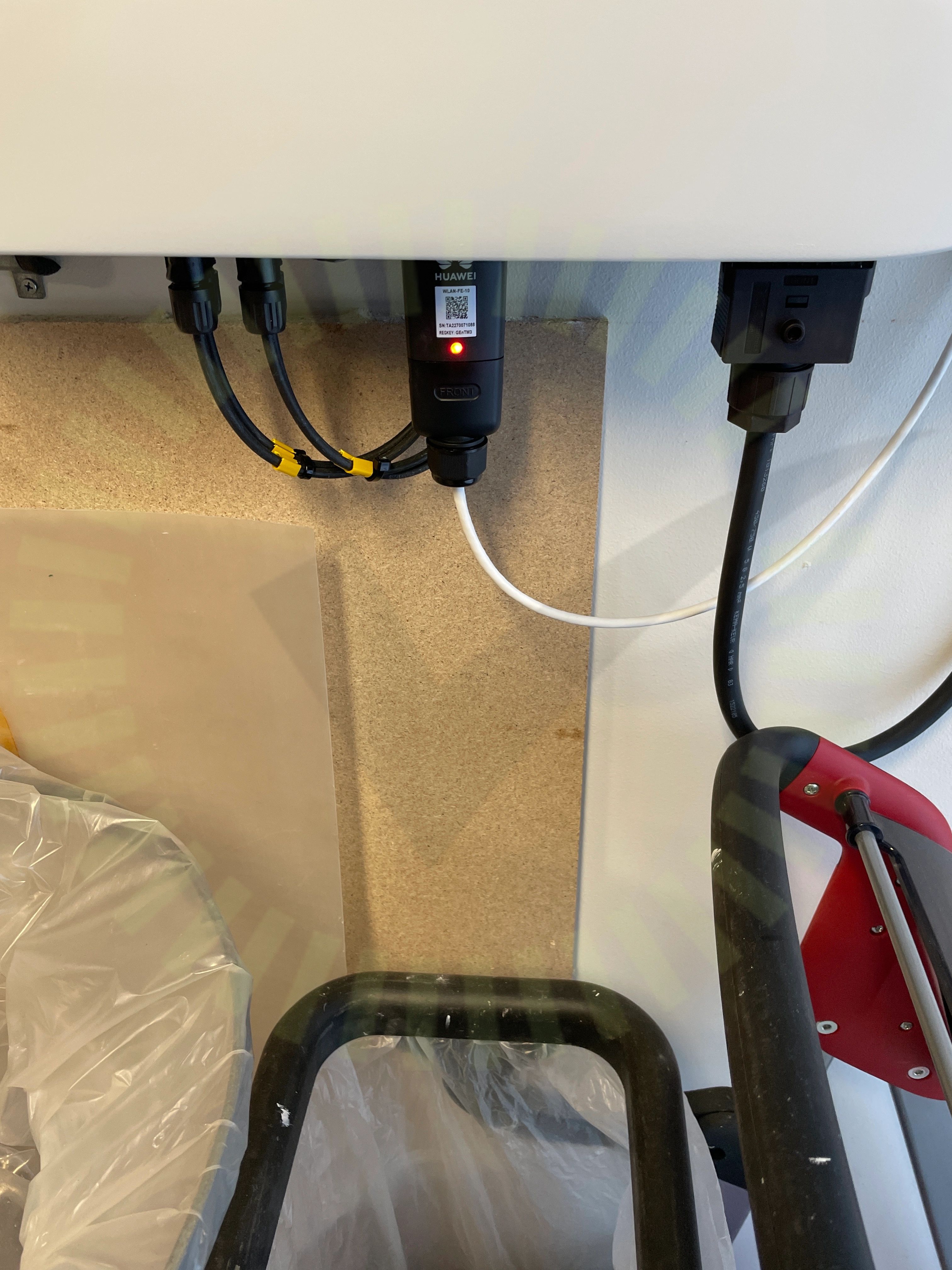

1.1 Internet

Inte godkänd

Kund har ej fått tillgång till appen

Tillverkarens anvisningar
PE

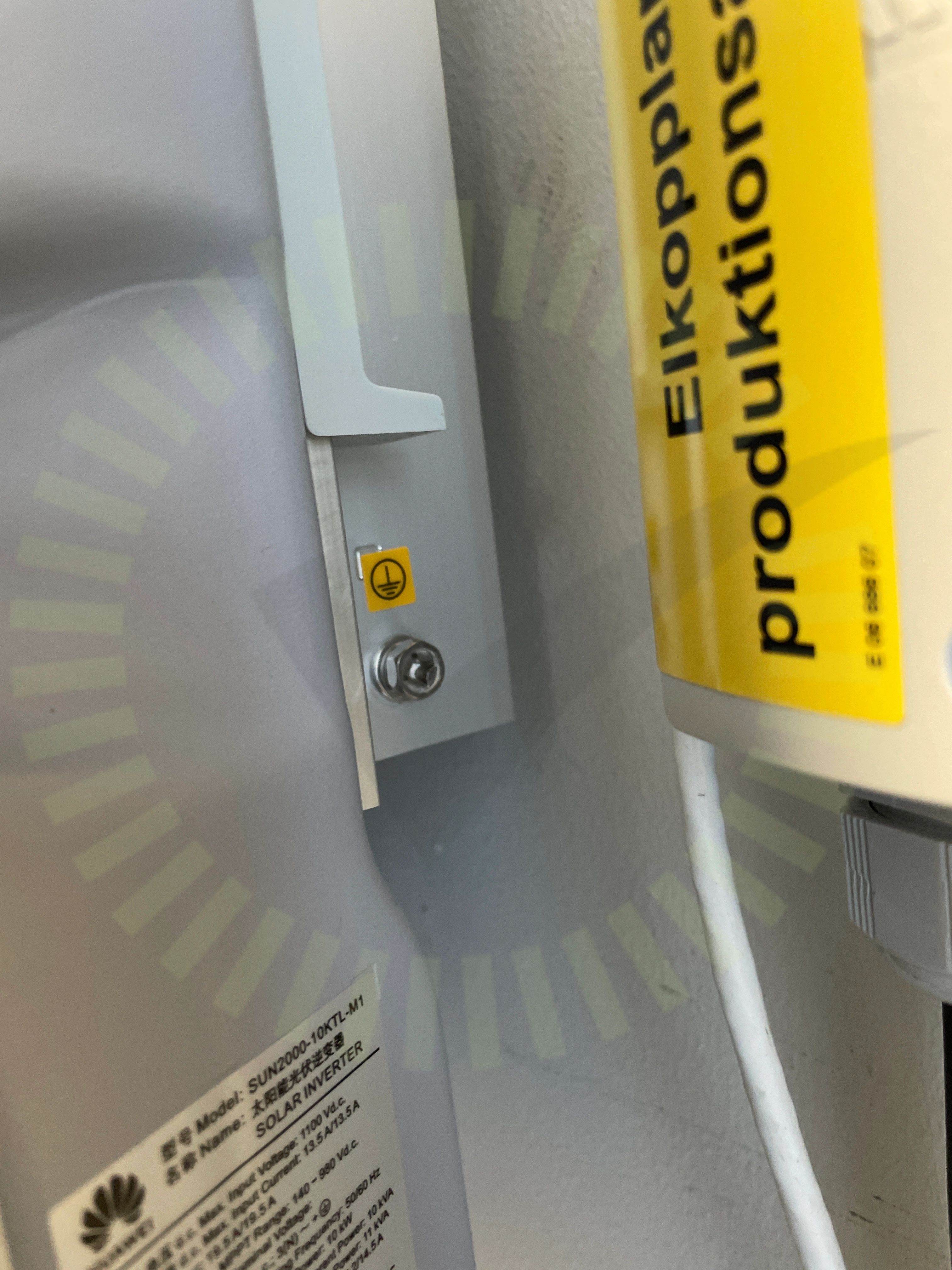

1.2 PE

Inte godkänd

Jordning saknas

Tillverkarens anvisningar

1.3 Strängschema

Inte godkänd

Strängschemat saknas

Varning för likspänning

1.4 Varning för likspänning

Inte godkänd

Märkning saknas

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

31/35
AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningAvståndBrännbart underlagDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDirekt solljusFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningKabelKontakterLedare fastspändaMärkningMätprotokoll DCSkadorSäkringTillförlitligt fästUtrymmeVarning för backspänningVentilationVinkel

Schletter: Rapid

Anmärkningar

5/17
Urspårning

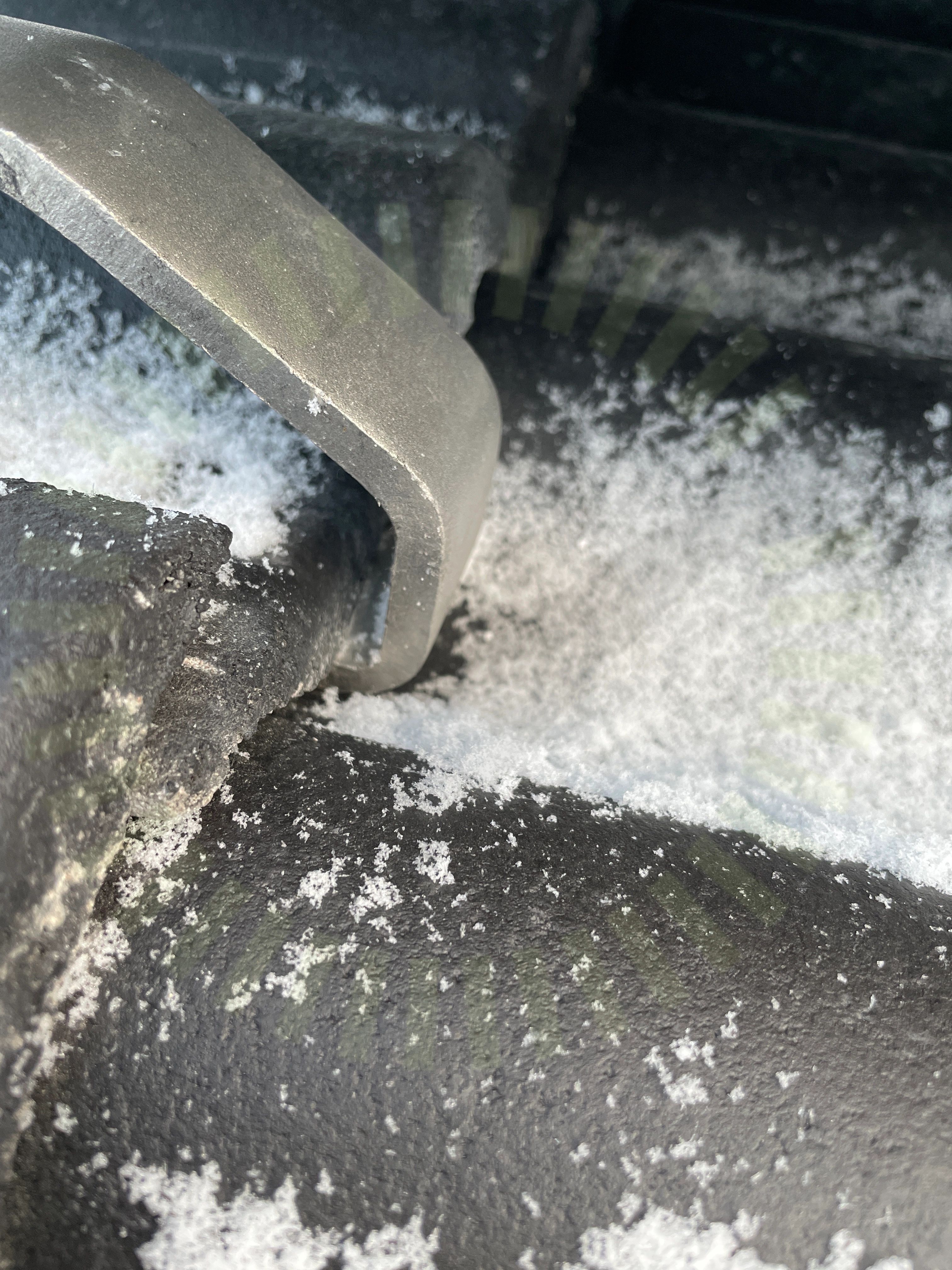

2.1 Urspårning

Rekommendation

Övre panna ligger mot kroken

Branschstandard

2.2 CC mått

Inte godkänd

Uppmätt avstånd mellan 1200mm

Tillverkarens anvisningar
Infästning takstol

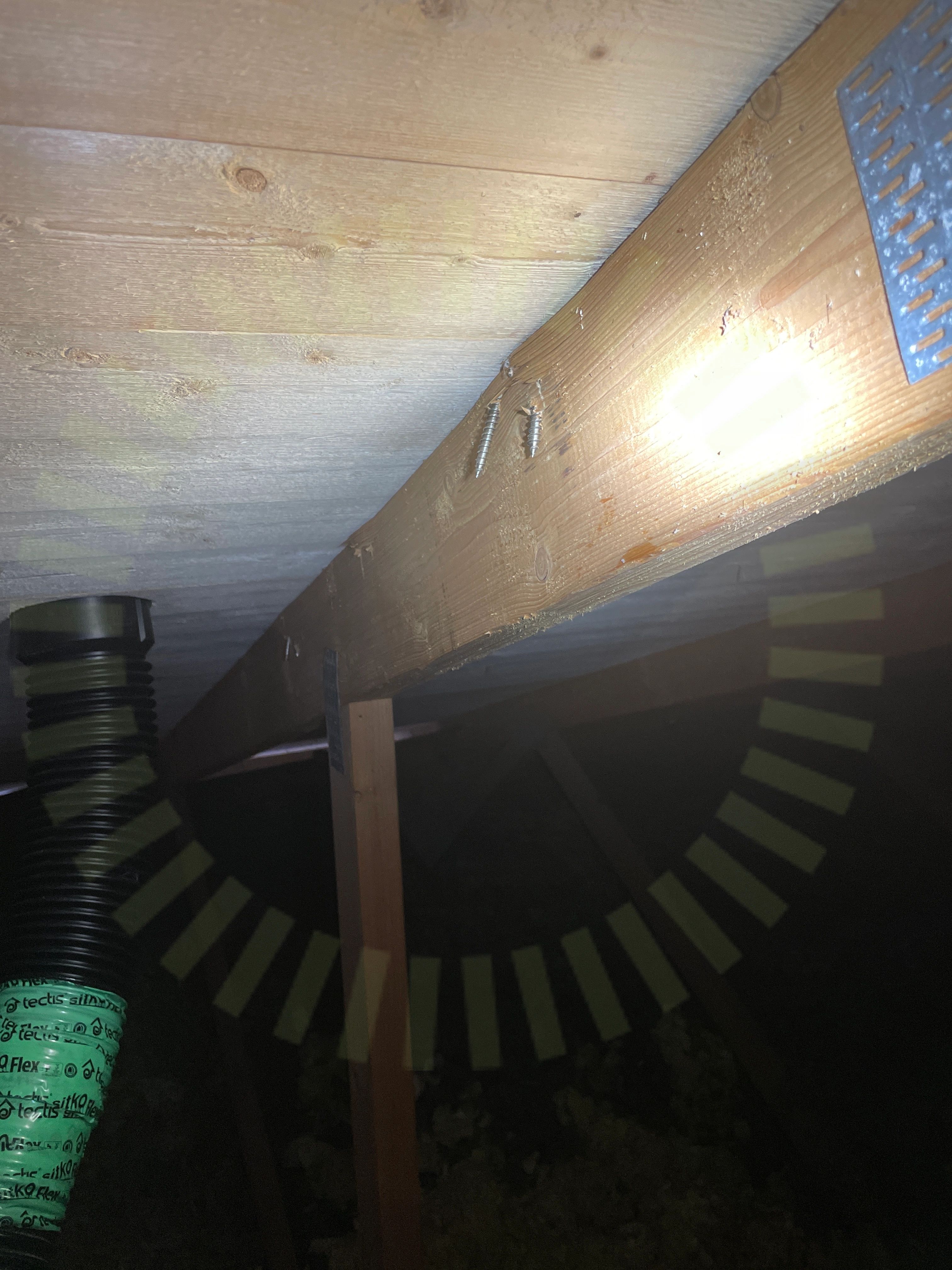

2.3 Infästning takstol

Inte godkänd

Skruv sitter inte i takstolen

Tillverkarens anvisningar

2.4 Snö- och Vindlastberäkning

Inte godkänd

Infästningspunkter i projektering anger cc 800.

Tillverkarens montageanvisningar

2.5 Överhäng skenor

Inte godkänd

Uppmätt mått överhäng 540mm

Tillverkarens anvisningar

Godkända kontrollpunkter

9/17
Avstånd pannaInfästning skenorFrämmande materialKabeluppfästningShimsSkarp kantSkyddSlutfästeVäderbeständigt material

Ej tillgängligt vid besiktning

3/17
MittfästeSkadorTakgenomföring

SolarWatt: Vision 60M

Godkända kontrollpunkter

10/12
DragavlastadeDräneringshålFörbindelse av kontakterFöremål bakstyckeHöjdskillnadKopplingslåda riktningPlacering fästenSkuggaStorlek fästenSträngförläggning

Ej tillgängligt vid besiktning

2/12
MellanrumSkador

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
