Besiktningsrapport

9.2

Installation genom

Skandica Solar

Datum

20 augusti 2024

Ort

Hönö, Västra Götalands län

Avstånd närliggande objekt

DC Kontakter

Fasskena

92% godkända8% ej godkända

Om installationen

PanelerTrina: TSM-NEG9RC.27

MontagesystemNordmount: Falsad/Klickplåt

VäxelriktareSAJ: R6-(3-15K)-T2

TillbehörSäkerhetsbrytare AC

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Nordmount: Falsad/Klickplåt

Anmärkningar

2/20

3.1 CC mått Infästning

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

3.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

18/20

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans kontakt med takKlämmans placering i skenaKlämmornas överlappningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndVal av klämmaVäderbeständigt materialÄndklämmor

Tak 1, Trina: TSM-NEG9RC.27

Godkända kontrollpunkter

13/14

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/14

Strängförläggning

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/36

6.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är placerad för nära objekt som hindrar luftflödet.

SAJ: R6-(3-15K)-T2 Series User manual 2023.01, Sida 17

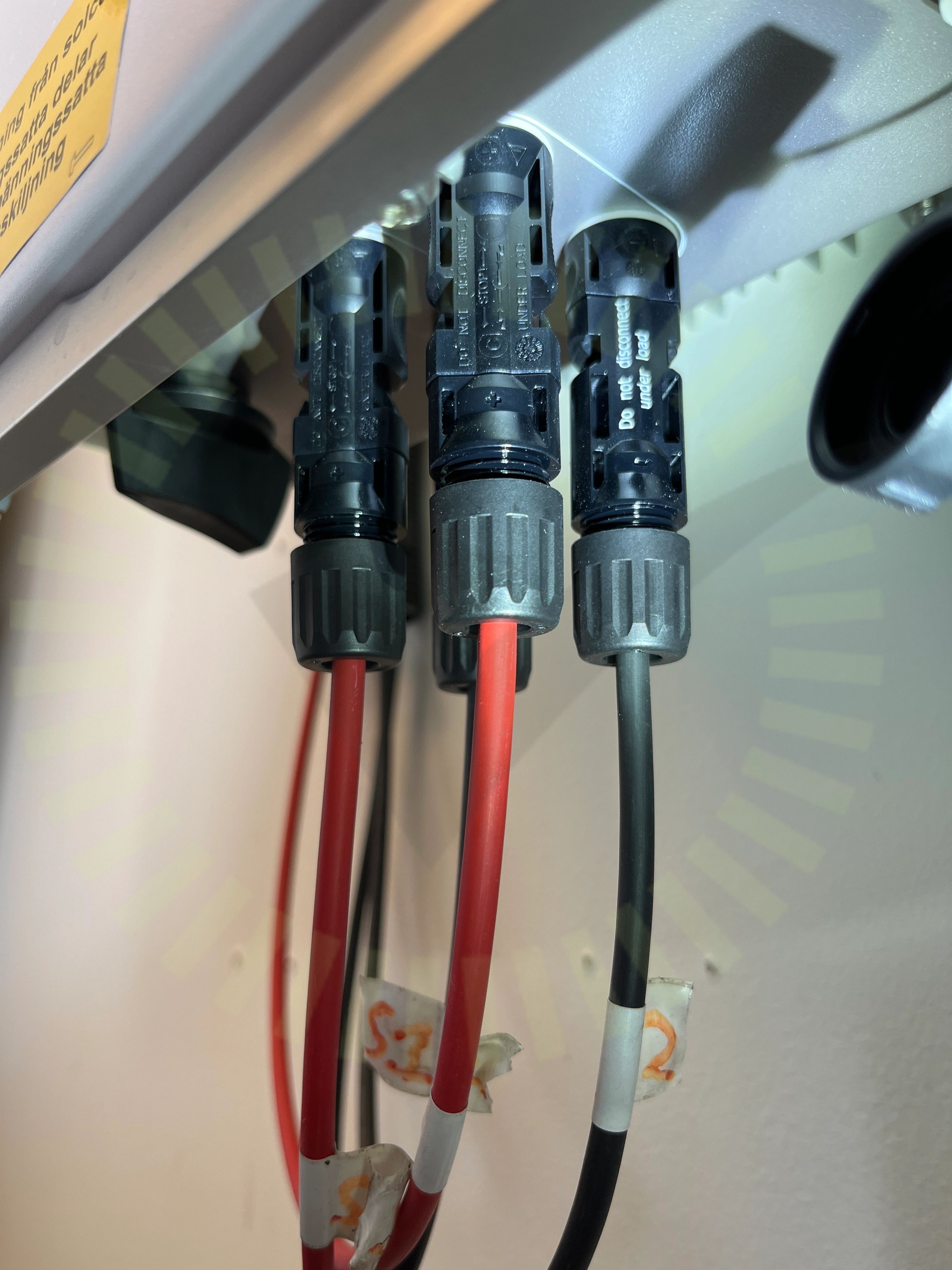

6.2 DC Kontakter

Inte godkänd

Kontakter i förbindelse med växelriktare är från olika tillverkare.

SS 436 40 00 (712.526)

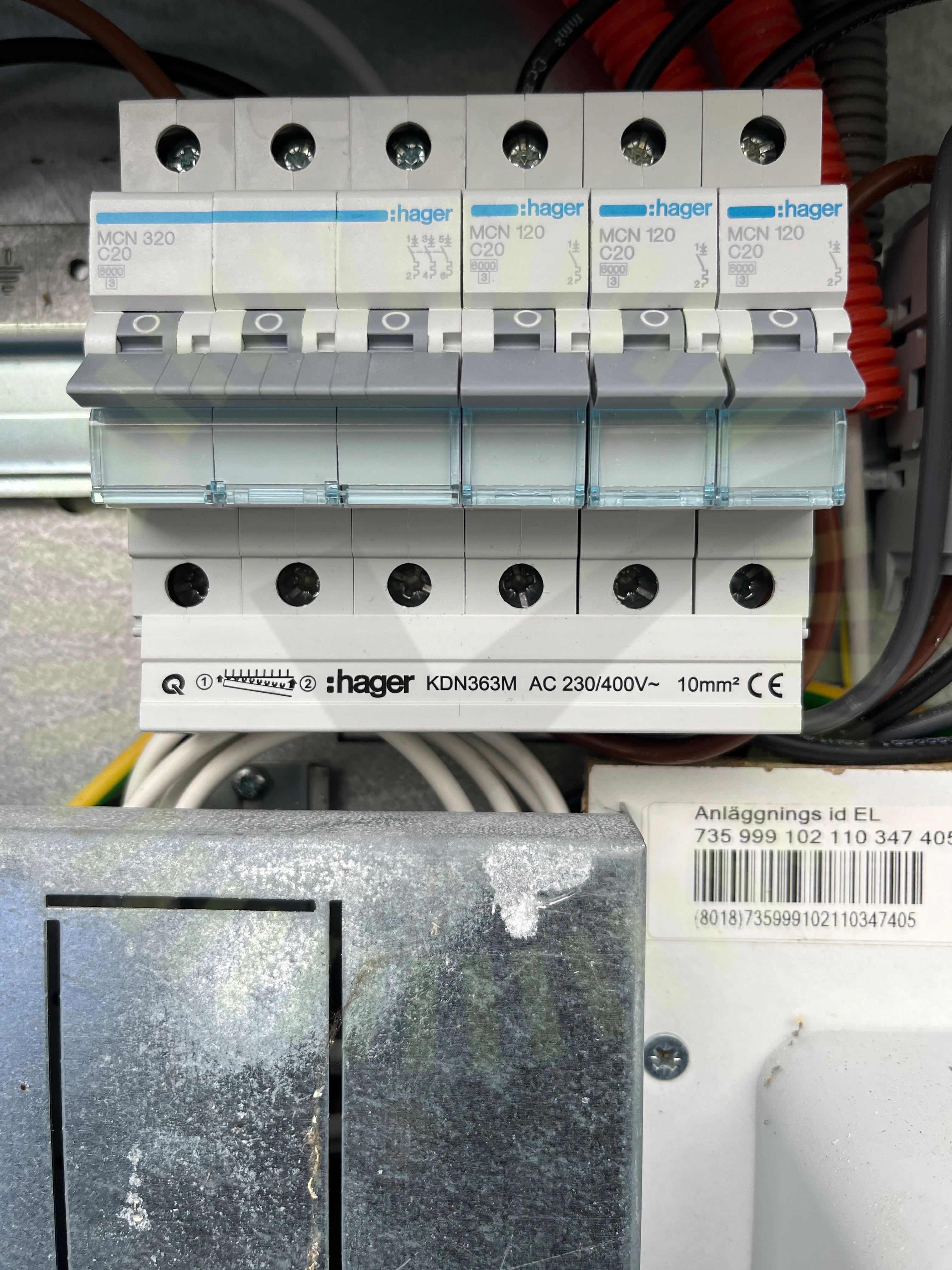

6.3 Fasskena

Inte godkänd

Fasskena sitter där det finns risk för kondens.

Godkända kontrollpunkter

30/36

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max StrömDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetUtrymmeVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

3/36

DC Max SpänningDC Min SpänningSträngdesign
