Institutet för Solenergikvalitet

Besiktningsrapport

7.6
x

Installation genom

Svea Solar

Datum

19 september 2023

Ort

Vätö, Stockholms län
Skenans utstick för klämma
Förstärkningsskruv
Skenornas infästning
85% godkända15% ej godkända

Om installationen

PanelerRisen: RSM40-8
OptimerareSolarEdge: S-Serie
MontagesystemESDEC Lutande Panntak
VäxelriktareSolarEdge: SE12.5K-SE20K
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
AnslutningBöjradieEgenskaperFörskruvningarInfästningPlaceringYttre påverkan

Tak 1, ESDEC Lutande Panntak

Anmärkningar

8/26
Förstärkningsskruv

3.1 Förstärkningsskruv

Inte godkänd

För få förstärkningsskruvar är använda.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18
Kabeluppfästning

3.2 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)
Skenans utstick för klämma

3.3 Skenans utstick för klämma

Inte godkänd

Skenan sticker ut för mycket från panel. Ändklämma ligger inte korrekt mot panel.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24

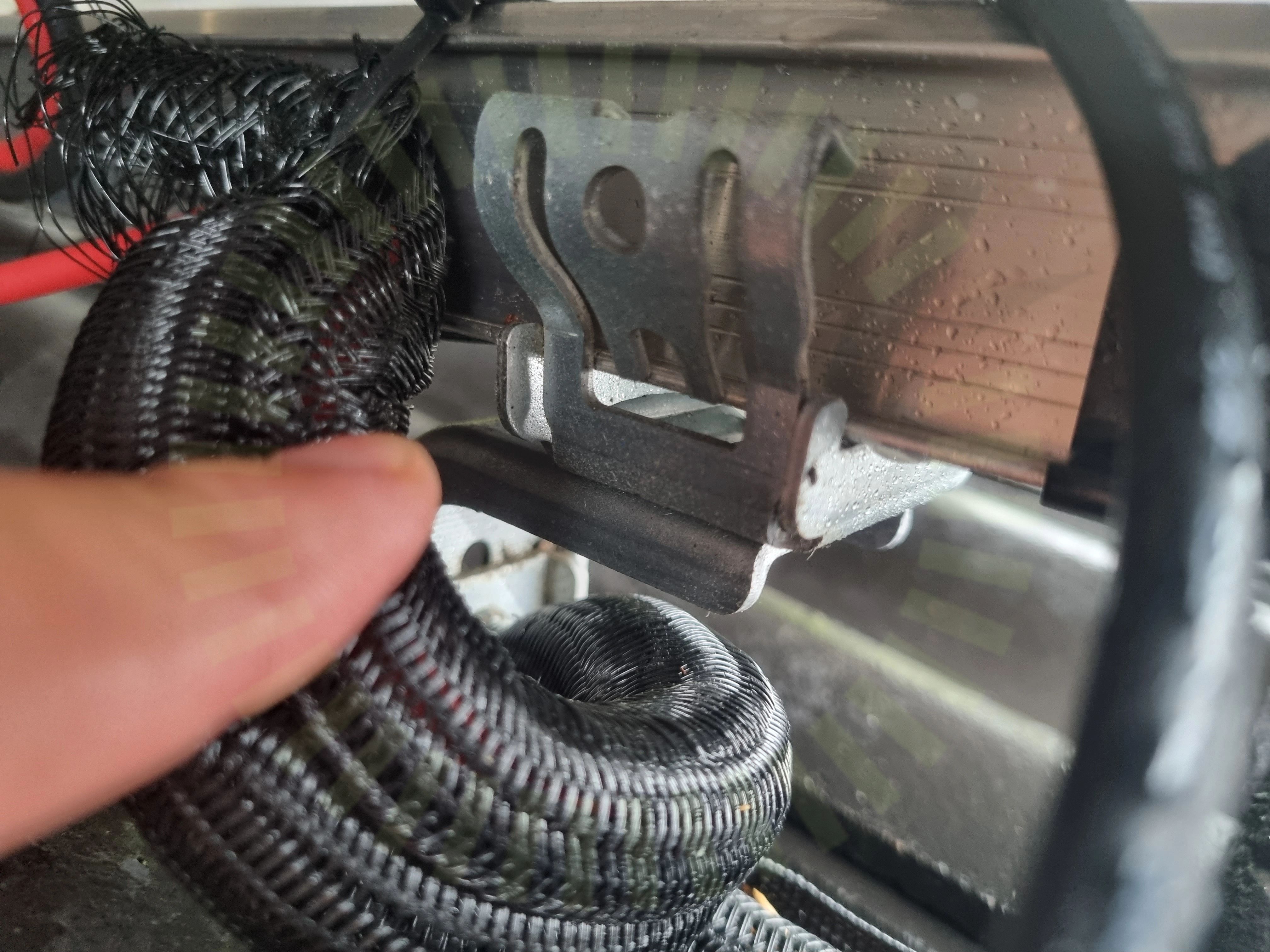

Skenornas infästning

3.4 Skenornas infästning

Inte godkänd

Gafflar trycker inte mot skenans botten, Ligger utanför skenan

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

3.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

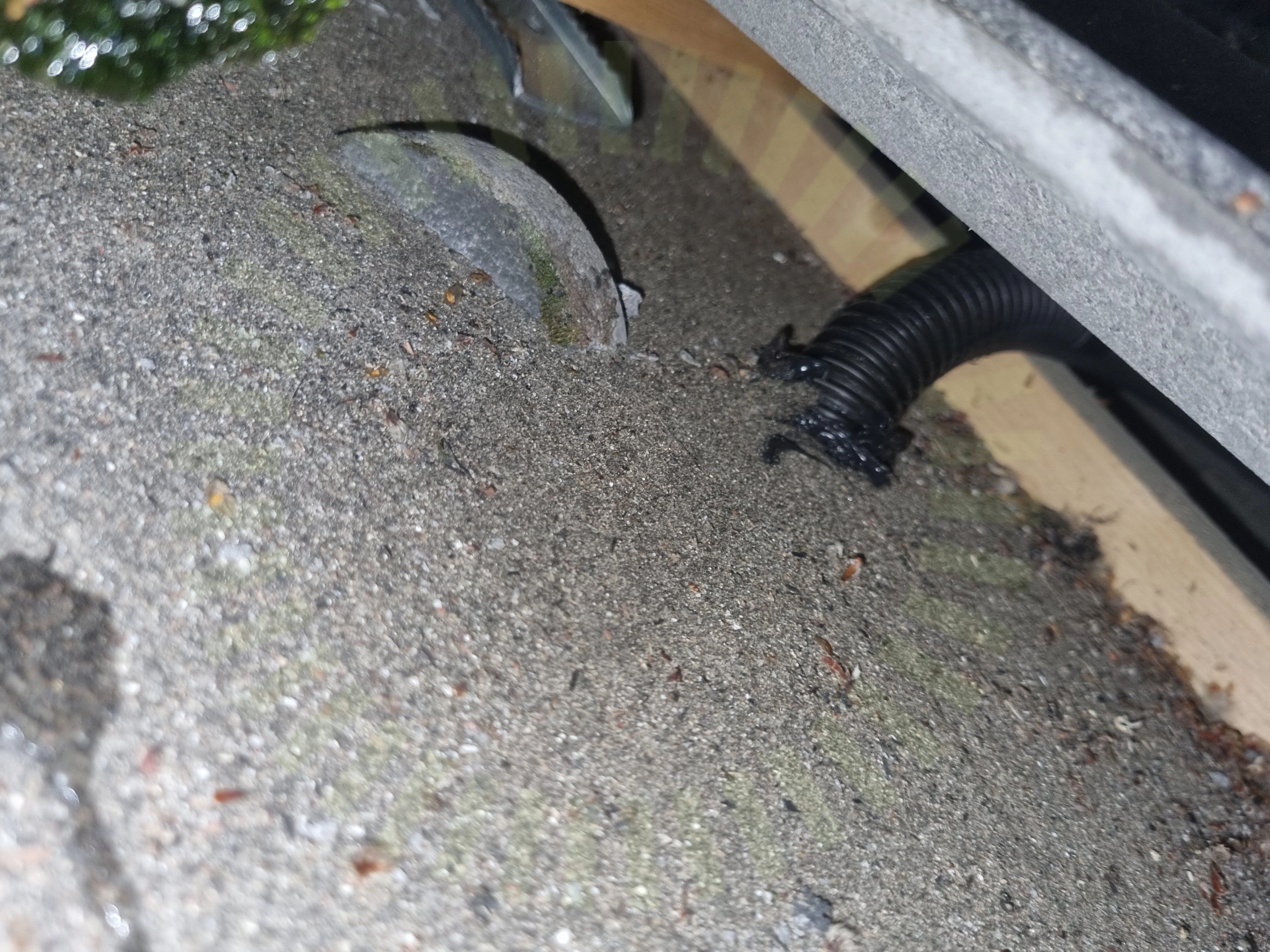

Takgenomföring

3.6 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

3.7 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt. Uppmätt avstånd mellan infästningar 1100mm

Snö- och vindlastberäkning
Väderbeständigt material

3.8 Väderbeständigt material

Inte godkänd

Kablage hänger kvar i förpackningsbuntband. Kablage kommer med tiden att ligga på yttertaket.

SS 436 40 00 (522.11)

Godkända kontrollpunkter

18/26
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenornas överhängSkenskarvarSäkerhetsavståndTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaÄndklämmor

Tak 1, Risen: RSM40-8

Anmärkningar

5/18

4.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen. Esdec klämmor

PV module installation and maintenance manual A1 2023 sida 22.
Förbindelse av kontakter

4.2 Förbindelse av kontakter

Inte godkänd

Kontakter är ej kontakterade. Kontakterer Ligger okontakterade under paneler.

SS 436 40 00, 712.526
Klämmornas placering

4.3 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

PV module installation and maintenance manual A1 2023 sida 26.

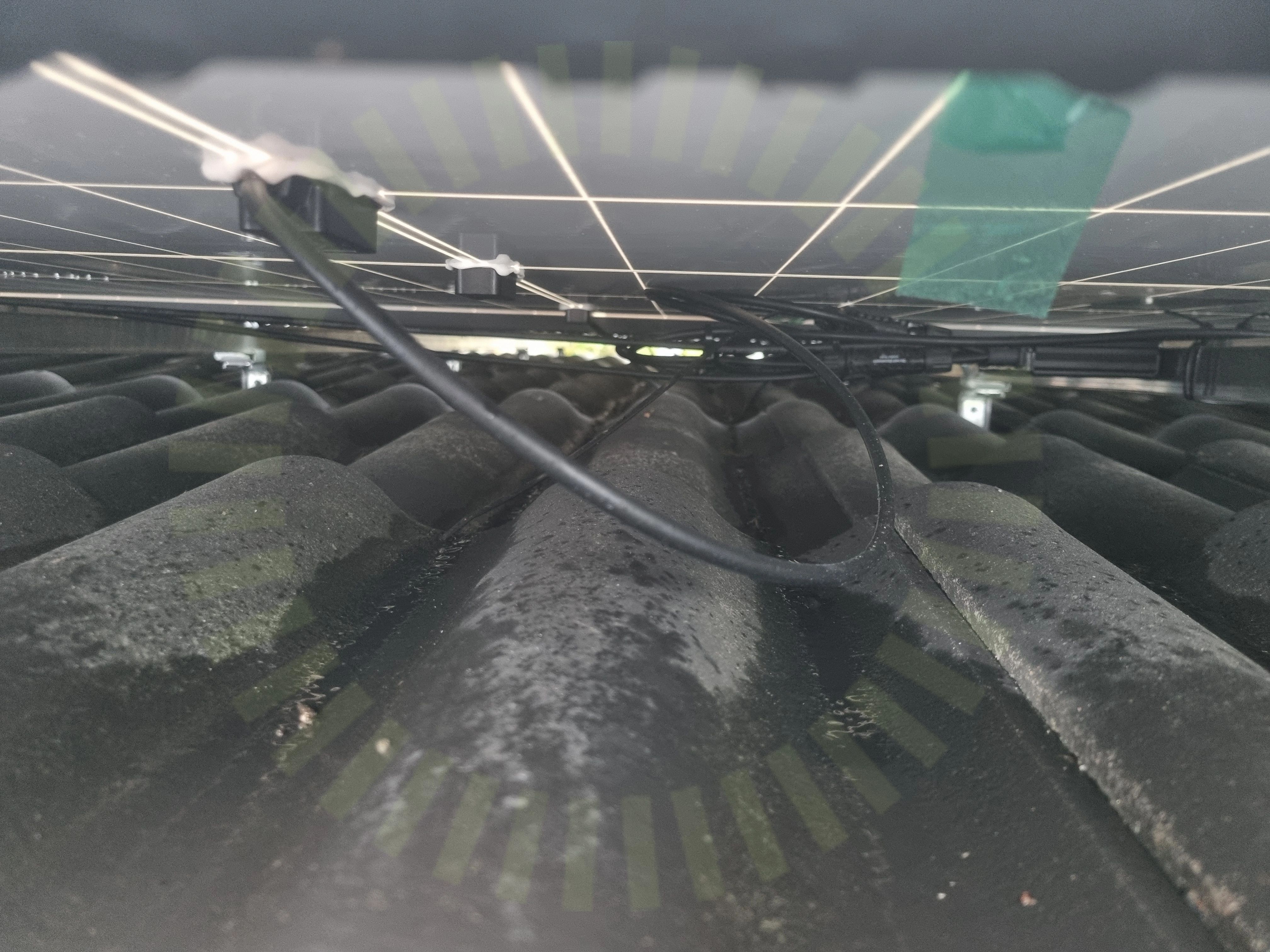

Kopplingslåda

4.4 Kopplingslåda

Inte godkänd

Hängande kablage från kopplingslåda utsätter kopplingslåda för stress

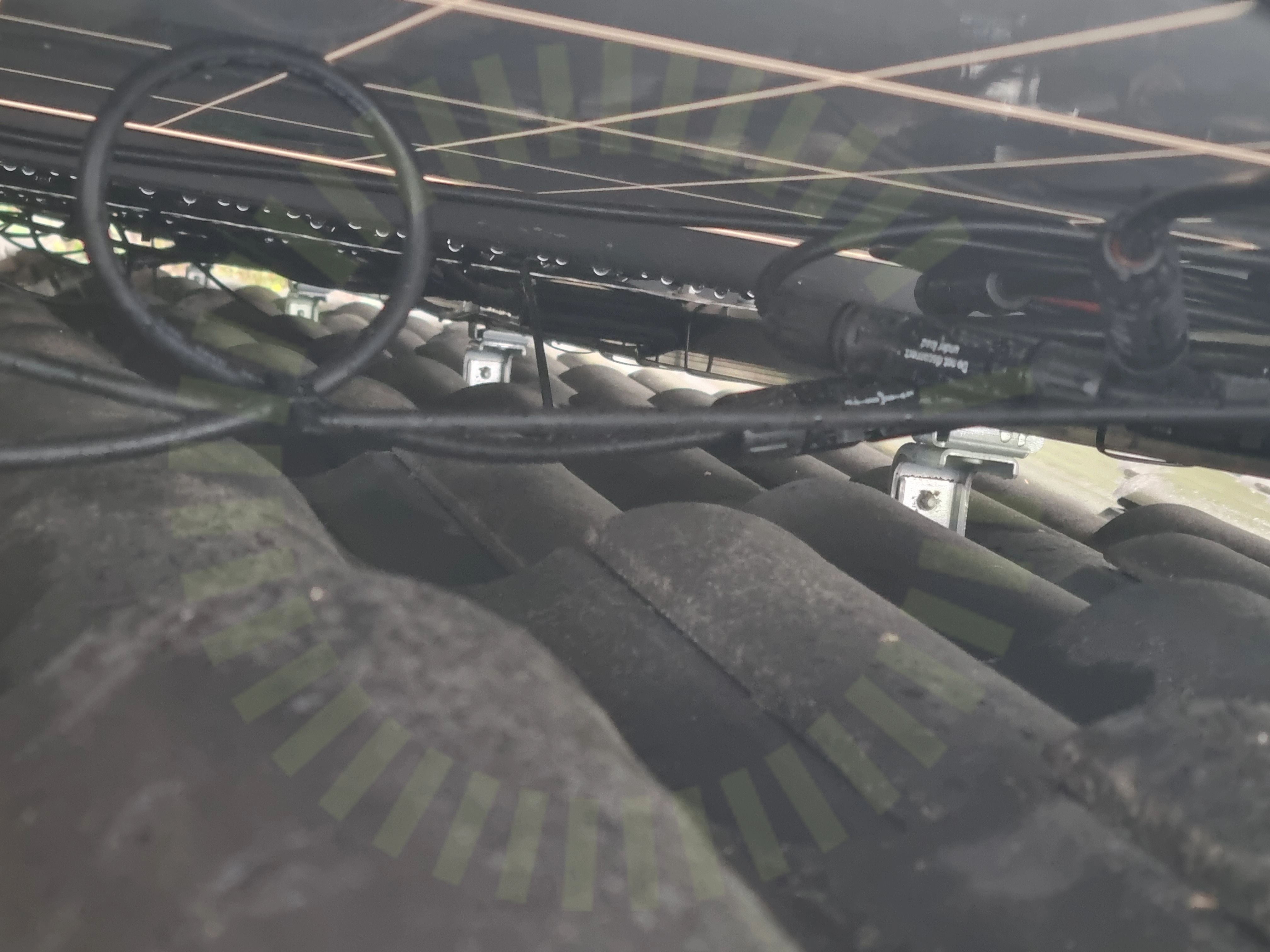

Stress på kontakter

4.5 Stress på kontakter

Inte godkänd

Kontakt ej dragavlastad och utsätts för drag.

SS 436 40 00, 712.526

Godkända kontrollpunkter

12/18
Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

1/18
Strängförläggning

Tak 1, SolarEdge: S-Serie

Godkända kontrollpunkter

5/5
DragavlastadeFastsäkring av produktKompatibilitetKontakterPlacering

Undercentral

Godkända kontrollpunkter

7/7
BöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/5
Varning för likspänning

7.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/5
Informering av solcellerMissvisande varselmärkningVarning för backspänning

Ej tillgängligt vid besiktning

1/5
Tillförlitligt fäst

Växelriktare

Anmärkningar

2/33

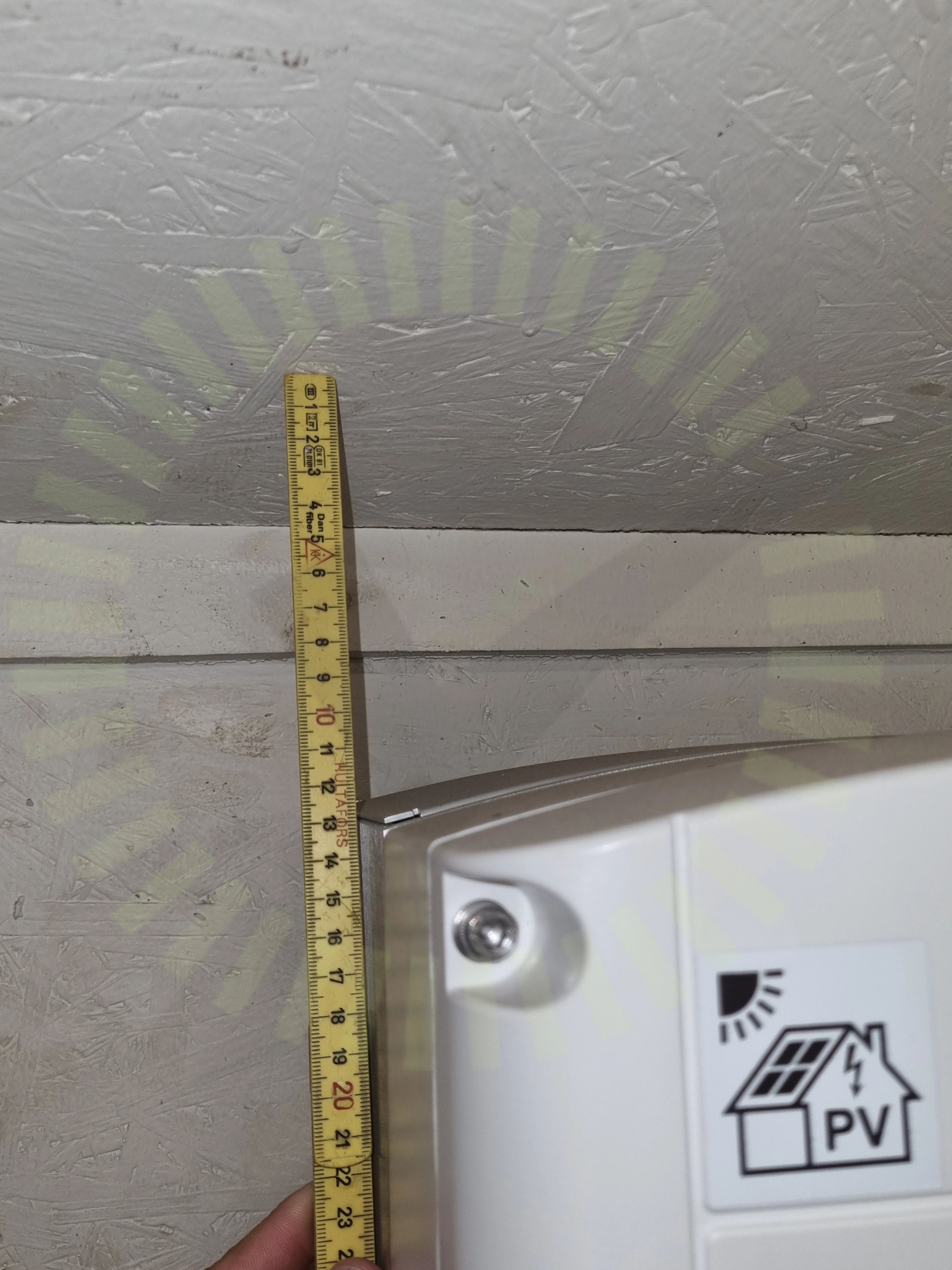

Avstånd

8.1 Avstånd

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SolarEdge: Clearance guidelines for multiple inverter mounting, Sida 6

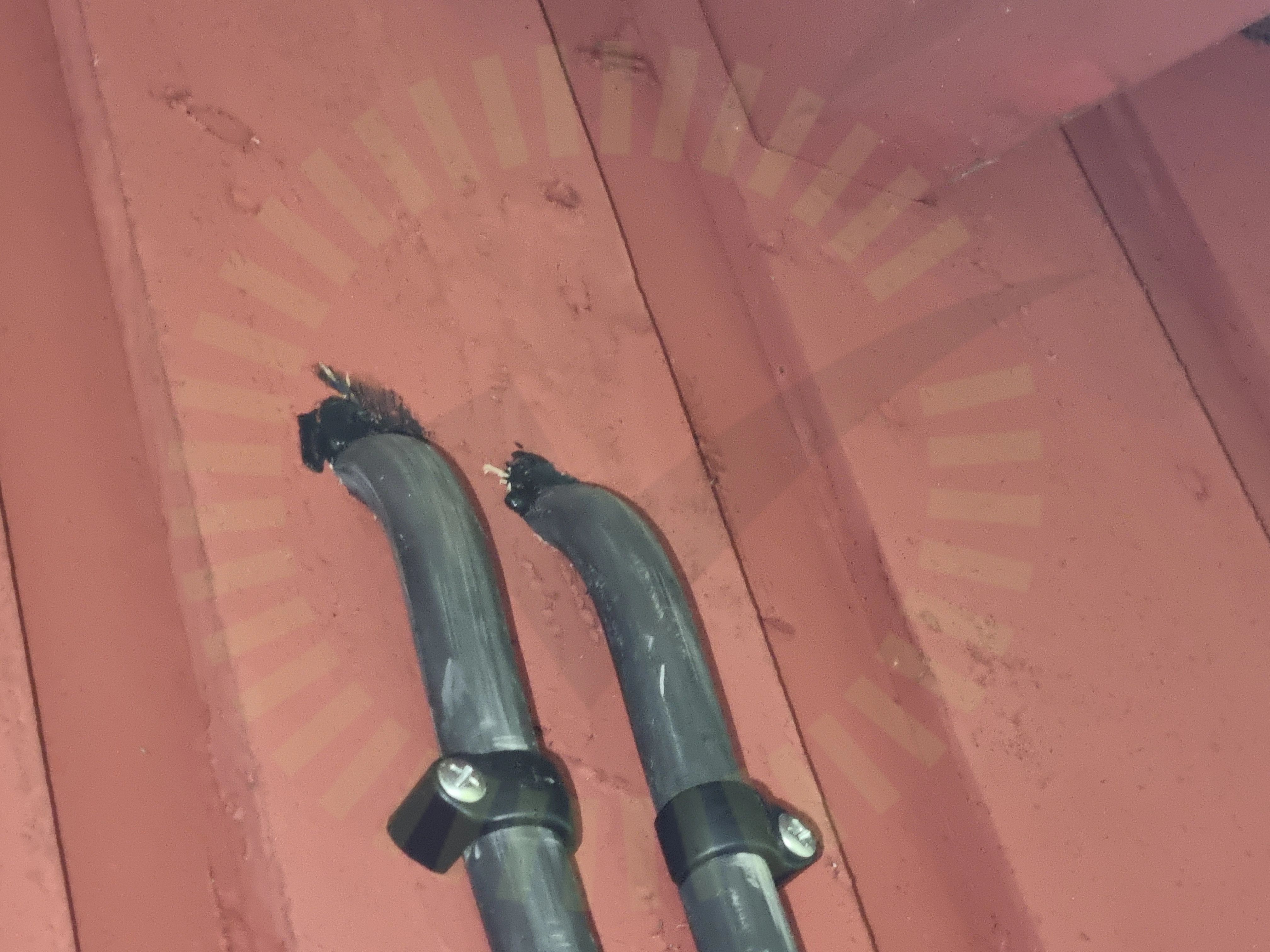

Genomföringar

8.2 Genomföringar

Inte godkänd

Genomföring inte tillförlitligt tätad. Saknas tätning runt hela genomförningen

SS 436 40 00 (527.2.1)

Godkända kontrollpunkter

31/33
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd till havetDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDubbel matningEnkelisolerade ledareFastsäkring av växelriktareFörskruvningHuvudsäkringIdentifieringIdentifieringInfästningKabeldimensioneringLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetTätningsinsattsVinkelVäderbeständigt materialVäxelriktare direkt solljusVäxelriktarens IP klassningVäxelriktarens kontakter
