Institutet för Solenergikvalitet

Besiktningsrapport

7.8
x

Installation genom

E.ON

Datum

15 juli 2024

Ort

S Sandby, Skåne län
Plåtens tjocklek och form
Jordning av chassi
Förbindelse av kontakter
86% godkända14% ej godkända

Om installationen

PanelerJA Solar: JAM54S30 xxx/GR
MontagesystemRenusol: MS+
VäxelriktareGoodWe: GW4-15K SDT G2 Series
TillbehörSäkerhetsbrytare AC
E.ON

Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, JA Solar: JAM54S30 xxx/GR

Anmärkningar

3/12
Förbindelse av kontakter

3.1 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00 (712.526)
Panelkablagets böjradie

3.2 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

JA SOLAR PV MODULES INSTALLATION MANUAL Version no. A/22, sida 10
Kontaktdon

3.3 Kontaktdon

Inte godkänd

Kontakten ligger an mot takytan.

Godkända kontrollpunkter

8/12
Avstånd till havetDräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningSkador på panelSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

1/12
Strängförläggning

Tak 1, Renusol: MS+

Anmärkningar

3/14
Klämmans placering i skena

4.1 Klämmans placering i skena

Inte godkänd

Klämma är inte placerade i mitten av skenan. Sitter utanför infästning av skenan.

Renusol: All Languages MS+ Installation Guide 20210712, sida 10-11
Kabeluppfästning

4.2 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)
Plåtens tjocklek och form

4.3 Plåtens tjocklek och form

Inte godkänd

Plåten har inte en platt topp om minst 20 mm. Plåt med kurvatur följer inte tillverkarens anvisningar.

Renusol: All Languages MS+ Installation Guide 20210712 sida 8, Snö- och vindlastberäkning

Godkända kontrollpunkter

11/14
Använd plåtskruvDC kabel förläggningFrämmande materialFöremål mellan skena och panelramMittklämmorPlaceringSkadorSnö- och VindlastberäkningTakets lutningVäderbeständigt materialÄndklämmor

Varselmärkning

Anmärkningar

1/4

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

3/4
Missvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

5/34
AC Kablage förläggning

6.1 AC Kablage förläggning

Inte godkänd

Infästningspunkter för AC kablage är inte gjord med lämpliga mellanrum.

SS 436 40 00 (522.8.4)
DC Kablage förläggning

6.2 DC Kablage förläggning

Inte godkänd

Klammer för dc kabel sluter inte tätt. Packning är en bit ovanför plåten.

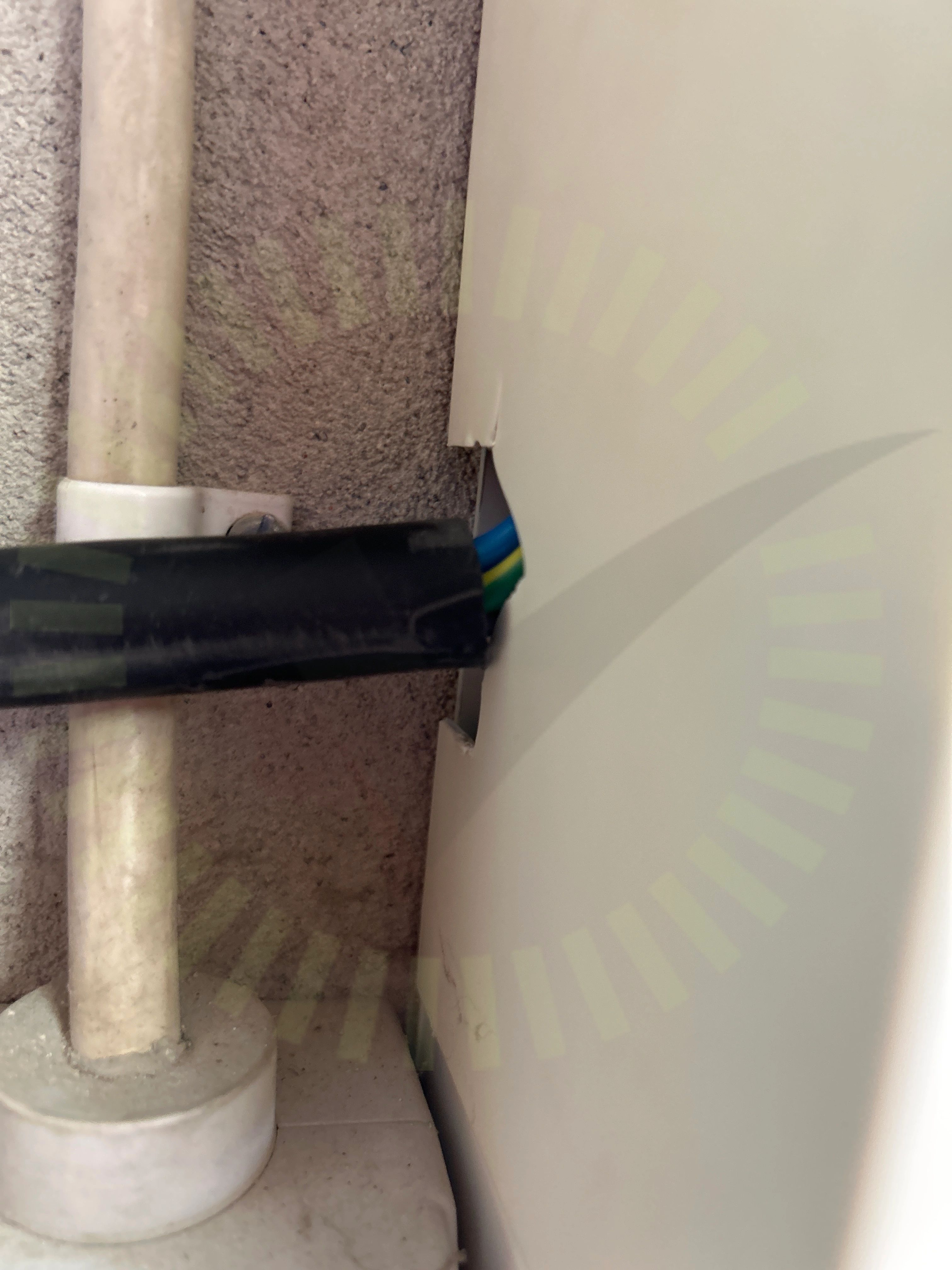

Enkelisolerade ledare

6.3 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare ligger öppet utanför kapsling.

SS 436 40 00 (412.2.2.1)
Jordning av chassi

6.4 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat. kabeln på bild går till överspänningsskydd som i sin tur inte heller är jordade.

User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 21

6.5 Överspänningsskydd

Inte godkänd

Överspänningsskydd saknar anslutning till jord.

Godkända kontrollpunkter

29/34
AC kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
